Назначение устройство и принцип работы грм

Конструкция системы PCV

В зависимости от двигателя строение системы PCV может быть разным. Для V-образных и рядных моторов она отличается расположением деталей: на первых движках, к примеру, расположены две крышки. Нередко системы вентиляции крышек клапана и картера объединяют в одну систему. Однако в общем и целом конструкция таких систем одинакова. Основные элементы следующие:

1. Патрубки. Благодаря образующемуся во впускном через них вытягиваются газы. Прочность патрубков должна быть высокой, поскольку выводимые вещества отличаются высокой температурой и не меньшим давлением. В большинстве случаев такие детали либо пластиковые, либо армированные. Нередко можно встретить металлические варианты.
2. Клапан PCV. Регулирует процесс вывода картерных газов и предупреждает попадание воздуха. Продувается PCV клапан только в сторону коллектора. При продувке в сторону картера он закрывается. Однако можно найти как двусторонние, так и электрические клапаны.
3. Маслоотделитель. В пространстве картера всегда имеется специфический туман, поскольку детали двигателя постоянно находятся в движении. Соответственно, по ним распределяется масло. В некоторых системах имеются внутренние форсунки, распыляющие его. Маслоотделитель предназначен для отделения картерных газов и масла, вывода первых и оставления второго в двигателе.

Свист клапана PCV

Тонкий, еле слышимый свист двигателя — проблема, с которой довольно часто сталкиваются владельцы иностранных автомобилей разных марок. К примеру, он часто тревожит владельцев машины «Ниссан». Клапан PCV является причиной этой неисправности. Свист появляется из-за особенностей конструкции и работы самой детали. PCV клапан заключен в пластиковый корпус, внутри которого находится шарик или поршень, поднимаемый со стороны входа воздушного потока пружиной. В нерабочем положении он пребывает в закрытом положении.

При возрастании объема картерных газов на клапан оказывается давление воздуха. Это приводит к его смещению и выпуску воздушного потока в систему. Со временем пружина и стенки корпуса загрязняются мелкими масляными частичками, из-за чего клапан перестает плотно закрываться. При нажатии педали акселератора и открытии заслонки дросселя во впускном коллекторе создается разрежение, через полученный зазор втягивается большой объем воздуха, что и становится причиной посвистывания двигателя.

ФАКТ 1. ИЗБЫТОК ИЛИ НЕДОСТАТОК ВОЗДУХА В ТРУБОПРОВОДЕ НЕГАТИВНО ВЛИЯЕТ НА ЭФФЕКТИВНОСТЬ РАБОТЫ СИСТЕМЫ

Когда воздух собирается в высоких точках трубопровода, он частично перекрывает его проходное сечение. Появляется так называемый «воздушный карман», который снижает расход воды. В результате, увеличивается расход энергии, необходимый на ее перекачку. Если таких «воздушных карманов» много,  поток воды в трубопроводе может полностью прекратиться. Вытеснение и перемещение таких воздушных карманов может привести к внезапному изменению скорости потока воды, вызывающему гидроудары и повреждения труб.В местах «воздушных карманов» ускоряется коррозия стенок трубы, повреждаются измерительные устройства и неустойчиво работают регулирующие клапана.

Рис. 1 Труба без воздушных клапанов

С другой стороны, когда происходит опорожнение трубопровода, необходимо поступление атмосферного воздуха в трубопровод, чтобы заместить уходящую воду. Если этого  не сделать, образующийся вакуум приведет к “схолопыванию” трубы.

Рис. 2 Труба без клапана впуска воздуха

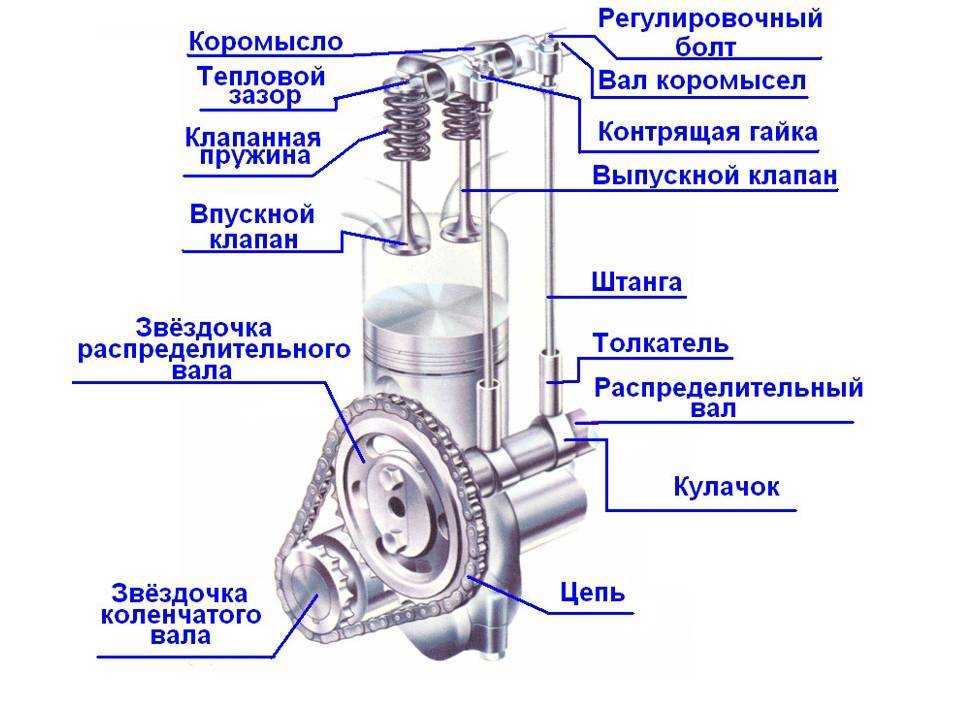

Принцип работы ГРМ

Весь процесс газораспределения
сводится к синхронному вращению коленчатого вала и распределительного вала. А так же открыванию впускных и выпускных клапанов в определенном месте положения поршней.

Для точного расположения распредвала относительно коленвала используются установочные метки
. Перед надеванием ремня газораспределительного механизма
совмещаются и фиксируются метки. Затем надевается ремень, «освобождаются» шкивы, после чего ремень натягивается натяжным(и) роликами.

При открывании клапана коромыслом происходит следующее: распредвал кулачком «наезжает» на коромысло, которое нажимает на клапан, после прохождения кулачка, клапан под действием пружины закрывается. Клапаны в этом случае располагаются v-образно.

Если в двигателе применены толкатели, то распредвал находится непосредственно над толкателями, при вращении, нажимая своими кулачками на них. Преимущество такого ГРМ малые шумы, небольшая цена, ремонтопригодность.

В цепном двигателе весь процесс газораспределения тот же, только при сборке механизма, цепь надевается на вал совместно со шкивом.

Заголовок

Механизм газораспределения руководит впускными и выпускными клапанами автомобильного двигателя. Газораспределительный механизм или как его еще называют ГРМ, производит выпускание воздушно-топливной смеси во все цилиндры двигателя машины, а после этого удаление из камеры сгорания отработанных газов.

В представленной статье размещены ответы на такие довольно распространенные вопросы:

1. Что собой представляет газораспределительный механизм?
2. Устройство ГРМ;
3. назначение механизма газораспределения;
4. В чем заключается функционирование ГРМ?
5. Типы газораспределительных механизмов.

Регулировка зазора

Регулировку проводят только на холодном двигателе. Текущий тепловой зазор определяется специальными металлическими плоскими щупами разной толщины. Для изменения зазора на коромыслах имеется специальный регулировочный винт, который проворачивается. В системах с толкателями или регулировочными шайбами регулировка происходит путем подбора деталей нужной толщины.

Регулировка клапанов для механизма с коромыслами

Рассмотрим пошаговый процесс регулировки клапанов для двигателей с толкателями (стаканами) или шайбами:

1. Снимите клапанную крышку двигателя.
2. Проверните коленчатый вал так, чтобы поршень 1-го цилиндра находился в ВМТ. Если это сложно сделать по меткам, то можно выкрутить свечу и вставить в колодец отвертку. Ее максимальное перемещение вверх покажет мертвую точку.
3. С помощью набора плоских щупов измерьте зазор в приводе клапанов под теми кулачками, которые не нажимают на толкатели. Щуп должен иметь плотный, но не слишком свободный ход. Запишите номер клапана и величину зазора.
4. Проверните коленчатый вал на один оборот (360°) так, чтобы поршень 4-го цилиндра находился в ВМТ. Измерьте зазор под оставшимися клапанами. Запишите данные.
5. Проверьте, в каких клапанах зазор не попадает в допуск. Если такие имеются, то подберите толкатели нужной толщины, снимите распредвалы и установите новые стаканы. На этом процедура закончена.

Проверку зазора рекомендуется проводить каждые 50-80 тысяч километров пробега. Данные о стандартных зазорах можно найти в руководстве по ремонту автомобиля.

Правильно настроенный и отрегулированный газораспределительный механизм обеспечит ровную и плавную работу ДВС. Также это положительно скажется на ресурсе мотора и комфорте водителя.

Источник статьи: http://techautoport.ru/dvigatel/mehanicheskaya-chast/klapannyi-mehanizm.html

Как устроен ГРМ

В современных двигателях газораспределительный механизм расположен в головке блока цилиндров двигателя. Он состоит из следующих основных элементов:

Распределительный вал. Это изделие сложной конструкции, изготовленное из прочной стали или чугуна с высокой точностью обработки. В зависимости от конструкции ГРМ распределительный вал может быть установлен в головке блока цилиндров или в картере (в настоящее время такое расположение не используется). Это основная часть, отвечающая за последовательное открытие и закрытие клапанов.

Вал имеет опорные шейки и кулачки, которые толкают стержень клапана или коромысло. Форма кулачка имеет строго определенную геометрию, так как от этого зависит продолжительность и степень открытия клапана. Кроме того, кулачки выполнены разнонаправленными, чтобы обеспечить попеременную работу цилиндров.

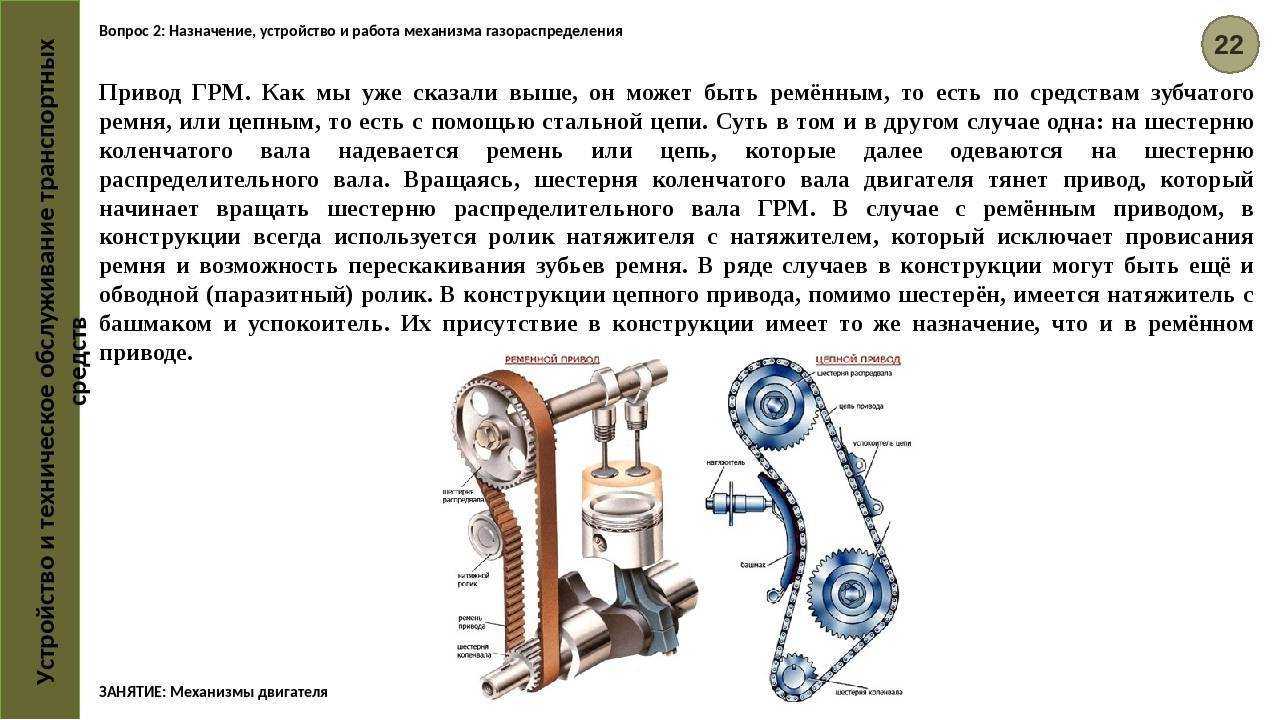

Привод. Крутящий момент от коленчатого вала передается через привод на распределительный вал. Привод различается в зависимости от конструктивного решения. Шестерня коленчатого вала в два раза меньше шестерни распредвала. Таким образом, коленчатый вал вращается вдвое быстрее. В зависимости от типа привода в него входят:

1. цепь или ремень;
2. шестерни валов;
3. натяжитель (натяжной ролик);
4. успокоитель и башмак.

Впускные и выпускные клапаны. Они расположены на головке блока цилиндров и представляют собой стержни с плоской головкой на одном конце, называемая тарелкой. Впускные и выпускные клапаны различаются по конструкции. Впускной выполнен цельным. Он также имеет тарелку большего диаметра для лучшего заполнения цилиндра свежим зарядом. Выпускной обычно изготавливается из жаропрочной стали и имеет полый стержень для лучшего охлаждения, так как при эксплуатации он подвергается воздействию более высоких температур. Внутри полости находится наполнитель из натрия, который легко плавится и отводит часть тепла от тарелки к стержню.

На головках клапанов сделаны специальные фаски для обеспечения более плотной посадки в отверстиях в головке блока цилиндров. Это место называется седлом. Помимо самих клапанов, в механизме предусмотрены дополнительные элементы для обеспечения их правильной работы:

1. Пружины. Возвращают клапаны в исходное положение после нажатия.
2. Маслосъемные колпачки. Это специальные уплотнения, предотвращающие попадание масла в камеру сгорания по стержню клапана.
3. Направляющая втулка. Устанавливается в корпусе головки блока цилиндров и обеспечивает точное перемещение клапана.
4. Сухари. С их помощью к стержню клапана крепится пружина.

Толкатели. Через толкатели усилие передается от кулачка распределительного валам к стержню. Изготовлены из высокопрочной стали. Они бывают разных типов:

1. механические — стаканы;
2. роликовые;
3. гидрокомпенсаторы.

Тепловой зазор между механическими толкателями и кулачками распределительного вала регулируется вручную. Гидравлические компенсаторы или гидравлические толкатели автоматически поддерживают необходимый тепловой зазор и не требуют регулировки.

• Коромысло или рычаги. Простое коромысло — это двуплечий рычаг, совершающий качательные движения. В разных компоновках коромысла могут работать по-разному.
• Системы изменения фаз газораспределения. Эти системы устанавливаются не на все двигатели. Более подробно об устройстве и принципе работы CVVT можно прочитать в отдельной статье на нашем сайте.

Для чего нужен клапан вентиляции картерных газов?

Клапан отвода картерных газов регулирует процесс выпуска скопившихся паров. Принцип его работы основан на разности давлений перед клапаном и за ним. Чтобы понять, как работает клапан вентиляции, рассмотрим его конструкцию. Он состоит из пластикового корпуса, входного и выходного штуцеров, двух полостей, мембраны и пружины (образующих своего рода поршень).
Если во впускном патрубке присутствует сильное разрежение, то под действием пружины клапан закрывается, и картерные газы не попадают в воздуховод.
Если дроссельная заслонка полностью открыта, то во впускном коллекторе устанавливается атмосферное давление или даже превышающее его в случае турбонаддува, при этом клапан закрывается под действием наружного давления.
Если создается незначительное разрежение, то поршень занимает нейтральное положение и газы свободно выходят.

И т.к. образовавшиеся газы подаются в камеру сгорания в качестве составляющей рабочей смеси, то систему вентиляции также называют системой рециркуляции, а клапан – рециркуляционным или в английском варианте — PCV клапан, что означает то же, а расшифровывается Positive Crankcase Ventilation (на рус. — система вентиляции картера).

Материалы для производства

Чугунный клапан

Для изготовления таких конструкций используют материалы, которые соответствуют необходимым требованиям, выставляемым для определенного вида труб и рабочих составов.

Клапан может быть изготовлен с использованием следующих материалов:

• чугуна для ковки или литейного (серого);
• нержавеющей или углеродистой стали;
• бронзы;
• инконеля, монеля и других металлов, в основу которых входит никель.

Из серого чугуна, например, в большинстве случаев изготавливают низкопробные приспособления. Бронза, ввиду своей высокой стойкости к коррозии, применяется для работы с коррозионно-активными материалами. Углеродистую сталь, как наиболее прочный из перечисленных металлов, используют там, где поддерживается высокое давление. Жаропрочный хромомолибденовый материал используют на производствах, где температура воздуха может подниматься до 600°С.

Для уплотнения и улучшения герметизации седла, штока клапана и затвора, в большинстве случаев используют графит, хлопок, резину или тефлон (все зависит от разновидности и температуры содержимого труб, а также от условий, в которых используется прибор).

Чем опасно нарушение

Значение венозных клапанов важно в кровообращении. Нефункциональность приводит к рефлюксу – обратному току крови

Также развивается стеноз и непроходимость. Опасность состоит в развитии ХВН. Сопровождается такими патологическими процессами:

• варикозная болезнь;
• посттромботический синдром;
• компрессионные синдромы;
• первичная недостаточность.

Опасное воздействие на венозные клапаны производит тромбоз. Это приводит к полному уничтожению таких структур в вене. Микротромбы могут появиться в последствие травм. Разрушение этой подвижной перегородки – необратимый процесс.

Материал подготовленспециально для сайта venaprof.ruпод редакцией клинического фармаколога Неделько К.В.

Величина теплового зазора

Зазор в клапанах ДВС также выставляется разный, и он тоже зависит он конкретной модели силового агрегата. Величина теплового зазора (ТЗ) разработчиками рассчитывается, исходя из теплового расширения металла, применяемого в моторе, а материал для изготовления производителями используется разный. Еще нужно сразу отметить, что не всегда заводом рекомендуемые ТЗ строго выполняются ремонтниками, так как на практике выясняется, что другие величины зазоров на практике более подходят для той или иной модели движка, с ними мотор работает в оптимальном режиме.

ТЗ должны быть оптимальными, не больше и не меньше положенного. Если зазор слишком маленький:

• клапана негерметично прилегают по седлам, уменьшается компрессия в цилиндрах, теряется мощность ДВС;
• со временем из-за неплотного прилегания к седлам прогорают клапана (обычно выпускные);
• мотор неровно работает на холостых оборотах.

Если зазор слишком большой:

• в движке возникает неприятный щелкающий стук (похож на звук стрекочущей швейной машинки);
• быстро вырабатываются детали – изнашиваются кулачки РВ, толкатели, регулировочные шайбы, торцы клапанов;
• мотор не развивает необходимой мощности, так как при недостаточном открытии клапанов не происходит необходимого наполнения цилиндров ТВ смесью.

В среднем ТЗ клапанов находятся в пределах 0,15-0,45 мм, причем, для выпуска зазоры всегда устанавливаются больше – при малых ТЗ выпускные клапана склонны к прогоранию.

Регулировка клапанов (РК) обычно производится на холодную, но на некоторых моделях автозаводы-изготовители рекомендуют выполнять регулировочные работы на прогретом ДВС.

Особенности конструкции клапана PCV

Основная задача PCV клапана в системе вентиляции — регулировка давления картерных газов путем их подачи во впускной коллектор. При торможении двигателем и на заслонка дросселя чуть-чуть приоткрыта. Но при этом объем картерных газов невысок. Поэтому для нормальной вентиляции достаточно небольшого канала. Золотник клапана в такой ситуации под воздействием большого разрежения втягивается. Но канал подачи картерных веществ перекрывается, выпуская их небольшой объем.

Количество образований в картере резко увеличивается при нажатии на педаль газа и при высоких нагрузках на двигатель. Соответственно, PCV клапан будет занимать такое положение, чтобы выпускать как можно больший объем. В таких системах обычно имеется специальный режим обратной вспышки, для которого характерен прорыв горящих газов во впускной коллектор из цилиндра. В таком случае клапан PCV вентиляции картера находится под влиянием давления, но не разрежения, что приводит к его полному закрытию. Это позволяет предупредить возможность возгорания паров топлива, накопленных в картере.

Полное открытие — клапан

Полное открытие клапана, обеспечивающее его расчетную пропускную способность, происходит при давлении несколько большем, чем установочное. Установочное давление зависит от расчетного давления сосуда или трубопровода, на котором установлен предохранительный клапан. Установочное давление предохранительных клапанов для сосудов, работающих под давлением до 5 88 МПа ( 60 кгс / см2) должно быть на 15 % выше максимально допустимого давления в сосуде.
 

Полное открытие клапана, обеспечивающее его расчетную пропускную способность, происходит при давлении, несколько большем, чем установочное.
 

Полное открытие клапана при неизменном давлении ртах в емкости перед ним возможно только при условии, что второе равновесное состояние достигается при полном подъеме клапана / zfflax.
 

Давление полного открытия клапана не более 14 7 МПа, при этом расход через клапан составляет 35 т / ч пара.
 

Схемы автоматического распределения пара поступающего на вторичный перегрев.

Положение полного открытия клапана фиксируется концевыми выключателями, от которых при помощи промежуточного реле подается импульс для переключения воздействия регулятора на регулирующий клапан второго потока. При этом клапан на втором потоке должен перемещаться в направлении его закрытия.
 

После полного открытия клапана проходит определенный промежуток времени Тин прежде чем расход воды достигнет расчетного значения.
 

H полным открытием клапана на линии хладагента невозможна.
 

Диаграмма перестановочных сил сервомотора с односторонним подводом масла.

При полном открытии клапана сила л акс РйР — — c ( zo A zMaKC) — минимальная. Если R постоянна по ходу клапана, то расчетное усилие сервомотора надо выбирать по этой величине.
 

При полном открытии клапана 21 терморегулятора по трубке 5 в камеру Б клапана РК поступает максимально допустимое давление, ограничивающее верхний предел регулирования давления газа, подаваемого к котлам. Таким образом, регуляторами управления РН и РВ устанавливаются пределы регулирования. В диапазоне между предельными значениями давление газа в камере В клапана РК и в газопроводе за ним зависит от величины открытия клапана терморегулятора ТР.
 

При полном открытии клапана Рй — р является потерей в нем.
 

При полном открытии клапана витки спиральной пружины не должны соприкасаться. Для получения необходимых усилий у плоских пружин часто их накладывают одна на другую, так как применение более толстого материала приводит к недопустимым напряжениям и трещинам в пружине. При слабых пружинах клапан своевременно не закрывается и газ начинает перетекать через клапан в обратном направлении. Обратный поток вызывает быструю посадку пластины на седло, при этом она часто ломается.
 

Если при полном открытии клапанов на теплоносителе К1 или КЗ и К4 температура в помещении не достигает заданной, то терморегулятор Т1 переключается на управление клапаном К5 на теплоносителе, подведенном к местному подогревателю МП. Регулятор влагосодержания, установленный в помещении, управляет производительностью насосной установки НУ2 с помощью индукторной муфты скольжения ИС или другим способом.
 

Схема оборудования трапа.| Принципиальная схема сбора газа на промысле.

Клапаны, оснащенные поворотным затвором

Дроссельный механизм

Изделия дроссельного типа нужны для регулировки или перекрывания доступа к газу, жидким или двухфазным потокам. Тонкая заслонка внешне напоминает две сложенные вместе глубокие тарелки. В проходном отверстии дроссельного устройства может находиться уплотняющая прослойка из мягкого материала. Шпиндель перемещается относительно заслонки. При закрытии заслонка препятствует прохождению потока, принимая перпендикулярное положение и плотно примыкая к мягкому прокладочному материалу, расположенному внутри корпуса. Когда дроссельный клапан открыт, значит, заслонка расположена параллельно потоку.

Устройство шаровой конструкции

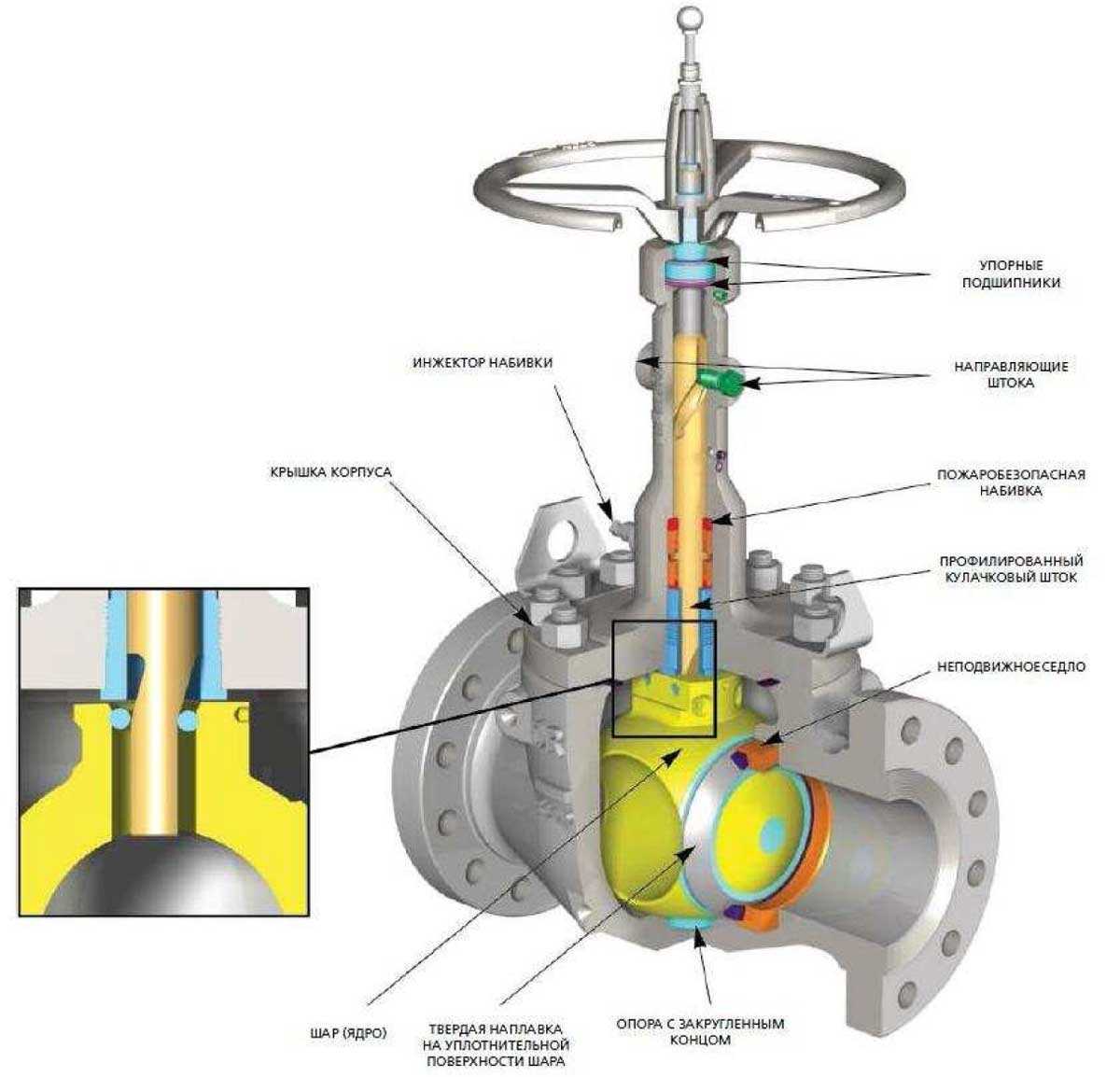

Регулирующая деталь шарового клапана похожа на шар со сквозным отверстием. Под воздействием шпинделя он может вращаться с амплитудой 90°С. Когда механизм открыт, это значит, что внешние концы сквозного отверстия на шаре совпали с отверстиями на седлах. Когда он находится в закрытом состоянии – отверстия в шаре не совпадают с отверстиями в седлах, а седла перекрыты, потому что плотно примыкают к поверхности.

Регулирующий механизм чем-то напоминает редукционный. Он снабжен специальным приводом (как правило – электрическим или пневматическим), сопряженным с автоматическим регулятором. Касаемо характеристики блока управления регулирующего клапана, то можно отметить, что по сути, он является устройством для измерения расхода жидкости, температуры или давления с последующим сравнением уровня этих величин с требуемыми. Из блока управления поступает команда, повинуясь которой, рабочий орган принимает нужное положение. Перемещение элемента внутри клапана непрямого действия может носить поступательный или вращательный характер. По конструкции регулирующий механизм может быть вентильного или дроссельного типа.

Посредством регулирующих клапанов можно контролировать расход вещества и уровень давления, поэтому механизм практически не бывает полностью открытым или закрытым. Так как он служит для дросселирования потока (процесса, для которого характерно понижение давления). Материал, из которого изготовлено регулирующее устройство, должен отличаться высокой стойкостью к эрозии. Понижение давление иногда заканчивается кавитацией (если речь идет о жидких веществах) и шумами (если речь идет о потоках пара или газа). Современные регулирующие клапаны обладают повышенной стойкостью к кавитации и шумам, что делает их пригодными для работы в самых неблагоприятных условиях.

Видео «Принцип работы ГРМ»

В этом видео показано устройство газораспределительного механизма, подробно рассматривается принцип работы.

Распредвал
представляет собой ось с проточенными на ней кулачками. Кулачки расположены по валу так, что в процессе вращения, соприкасаясь с толкателями клапанов, нажимают на них точно в соответствии с .

Существуют двигатели и с двумя распредвалами (DOHC) и большим числом клапанов. Как и в первом случае, шкивы приводятся в действие одним ремнем ГРМ и цепью. Каждый распредвал закрывает один тип клапанов впускных или выпускных.

Клапан нажимается коромыслом (ранние версии двигателей) или толкателем. Различают два вида толкателей
. Первый – толкатели, где зазор регулируется калибровочными шайбами, второй – гидротолкатели. Гидротолкатель смягчает удар по клапану благодаря маслу, которое находится в нем. Регулировка зазора между кулачком и верхней частью толкателя не требуется.

Регулировка клапанной аппаратуры

Клапанная аппаратура двигателя играет важную роль в его работе, обеспечивая правильное открытие и закрытие клапанов. Регулировка клапанной аппаратуры необходима для поддержания оптимальных параметров работы двигателя, таких как давление и расход воздуха, что в свою очередь влияет на эффективность и мощность двигателя.

Классификация клапанной аппаратуры

В зависимости от конструкции и принципа работы, клапанная аппаратура может быть различной. Одним из наиболее распространенных типов является золотниковая клапанная аппаратура.

Золотник — это элемент, который открывается или закрывается в зависимости от направления потока жидкости или газа. В золотниковой клапанной аппаратуре золотники установлены в специальных отверстиях корпуса и обеспечивают открытие и закрытие клапанов.

Принцип работы и регулировка

Клапанная аппаратура работает по следующему принципу: при подаче электромагнитного сигнала на подъемный электромагнитный клапан, золотник открывается и дает возможность пропускать жидкость или газ в полость тормозного гидроцилиндра или трубопровода. При отсутствии электромагнитного сигнала золотник закрывается под действием пружины.

Регулировка клапанной аппаратуры осуществляется в зависимости от требуемых параметров работы двигателя. Наиболее часто регулируются следующие параметры:

• Время открытия и закрытия клапанов;
• Величина подачи жидкости или газа через клапан;
• Давление в полостях тормозных гидроцилиндров или трубопроводах.

Для регулировки клапанной аппаратуры используются специальные инструменты и приборы, которые позволяют точно установить необходимые параметры работы клапанов.

Заключение

Регулировка клапанной аппаратуры является важной составляющей обслуживания двигателя. Правильная настройка клапанов позволяет обеспечить оптимальные условия работы двигателя и повысить его эффективность и мощность

На что надо обратить внимание в первую очередь?

Непосредственно клапан ЕГР. Чтобы ход клапана был достаточно свободным и шток клапана обеспечивал плотное закрытие – чистка обязательна для штока и седла клапана. Использовать лучше аэрозоль, с помощью которого происходит чистка карбюратора. Но надо быть внимательным и не допустить падания жидкости непосредственно на диафрагму

Это может привести к её разрушению (компоненты, входящие в состав могут разложить резину).
Если есть, то надо обратить внимание на соленоид ЕГР. В большинстве случаев там находится небольшой фильтр, который защищает вакуум системы от загрязнения

Этому фильтру необходима чистка.

В некоторых случаях систему ЕГР можно просто заглушить. Что это может, если вы решите заглушить всю систему?

Положительные моменты:

• Не скапливается в коллекторе нагар.
• Улучшается динамика автомобиля.
• Нет необходимости замены клапана.
• Масло менять можно не так часто.

Отрицательные моменты

• При наличии катализатора он быстрее выйдет из строя.
• Загорается чек на панели приборов (если не запрограммировано отключение системы)
• Расход топлива может увеличиться (не у всех моделей).
• Износ клапанной группы (в редких случаях).

Как итог, то можно сказать о том, что если клапан функционирует исправно, то и пусть себе работает. А если с ним начинаются проблемы, то самым радикальным и дешёвым, с финансовой точки зрения, вариантом будет, если заглушить всю систему. К большим последствиям в работе вашего автомобиля это не приведёт.

Удачи на дорогах!

Так же советуем вам прочитать:

Стук в передней подвеске — устройство и ремонт подвески

Как проверить датчик массового расхода воздуха (ДМРВ) — признаки неисправности и ремонт

5 Комментарии

Оставляйте свои отзывы и вопросы по работе клапана ЕГР

ЕГР Где находиться на ЗАЗ Шанс 1,5 8 клапанов?

где находится клапан егр на ситроен с3 2005г 1.4 автомат

Если это бензиновый двигатель 1.4 то клапан егр на них отсутствует

где находится егр на чери тиго и может при не герметичности соединения троить двигатель

Местоположение впускных клапанов в автомобиле

Местоположение впускных клапанов в автомобиле зависит от его конструкции. Обычно, впускные клапаны находятся в головке блока цилиндров двигателя и прямо связаны с впускными каналами

Важно отметить, что число впускных клапанов может варьироваться в разных типах двигателей — от одного до нескольких, в зависимости от конструкции и цели автомобиля

Впускные клапаны обычно контролируются через распределительный вал и пружины клапанов. Распределительный вал вращается с помощью механизма привода двигателя и управляет открытием и закрытием впускных клапанов в нужные моменты времени. Применяются различные системы распределения клапанов — такие как OHV (верхнее расположение клапанов), OHC (распределительный вал в головке цилиндров) и DOHC (два распределительных вала).

Имейте в виду, что механизм работы впускных клапанов имеет прямое влияние на производительность, экономичность и надежность двигателя автомобиля. Поэтому, регулярное обслуживание и тщательное следование инструкциям производителя помогут поддерживать впускные клапаны в хорошем состоянии и продлить срок службы двигателя.

Делаем выводы

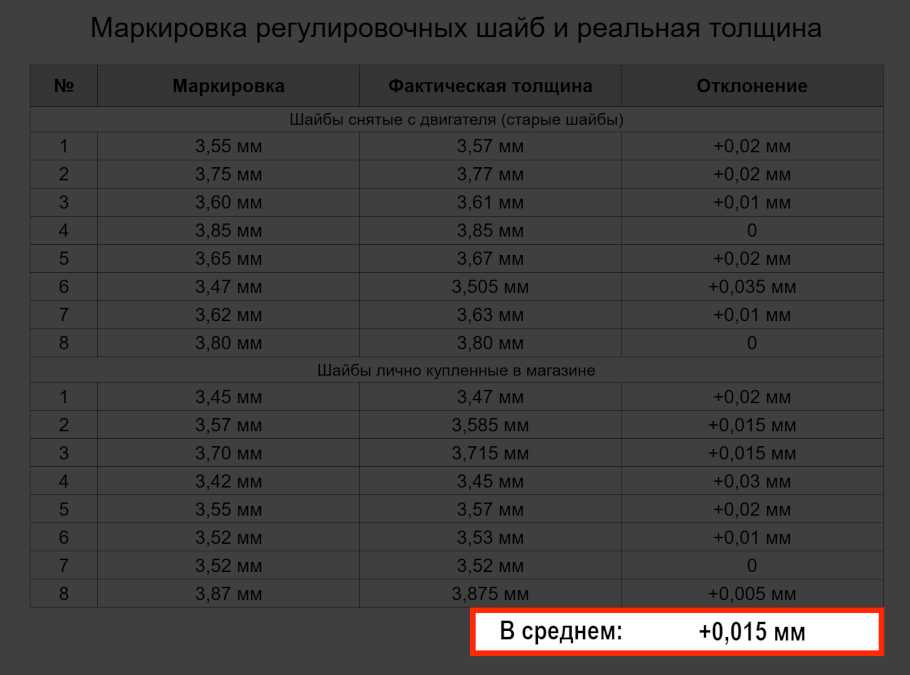

Прежде, чем сделать какие-то выводы, для удобства восприятия, все полученные результаты измерений были внесены в сравнительную таблицу.

Чуть ниже мы рассмотрим все приведенные показатели, но сначала ответим на вопрос: почему в своих измерениях я использовал именно 16 регулировочных шайб, а не 20 или 10? Все очень просто. Шайбы в таблице делятся на две группы:

1. Шайбы установленные с завода. Так как клапанов в двигателе 8, то и регулировочных шайб тоже 8;
2. Шайбы купленные в магазине. Их тоже 8, так как они были куплены взамен старым, установленным с завода.

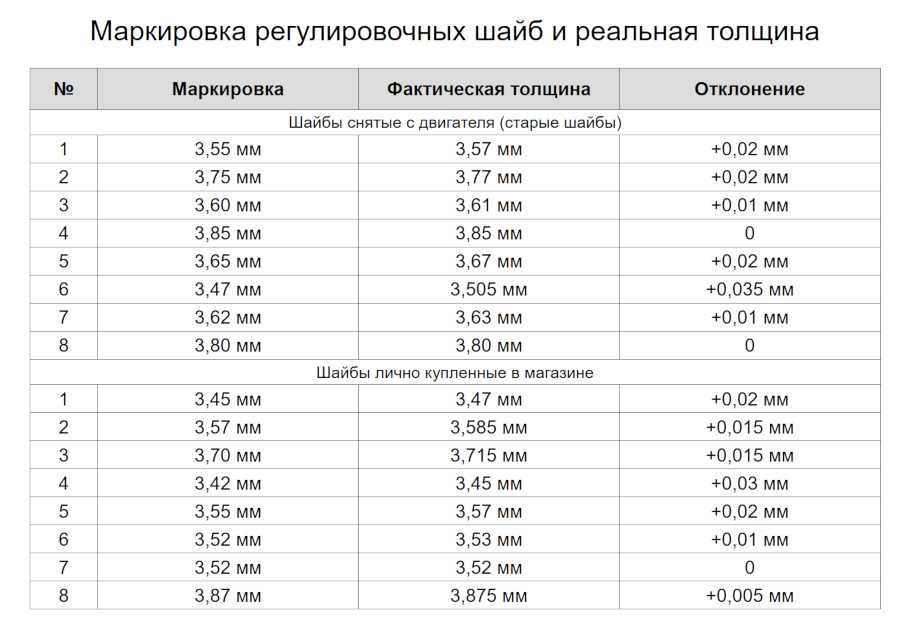

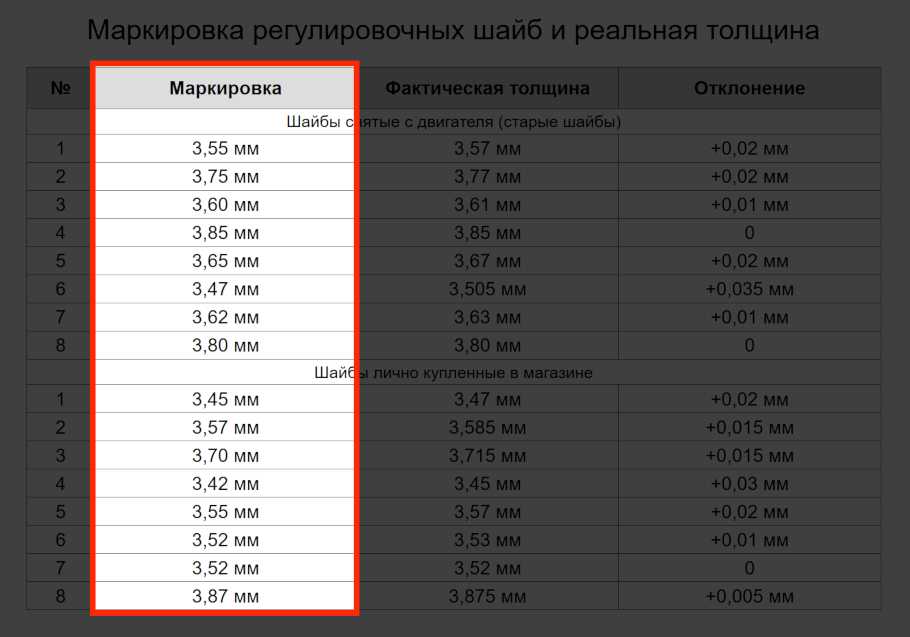

Идем далее. В колонке «Маркировка» я записал номинальный размер регулировочных шайб, который указан на шайбе.

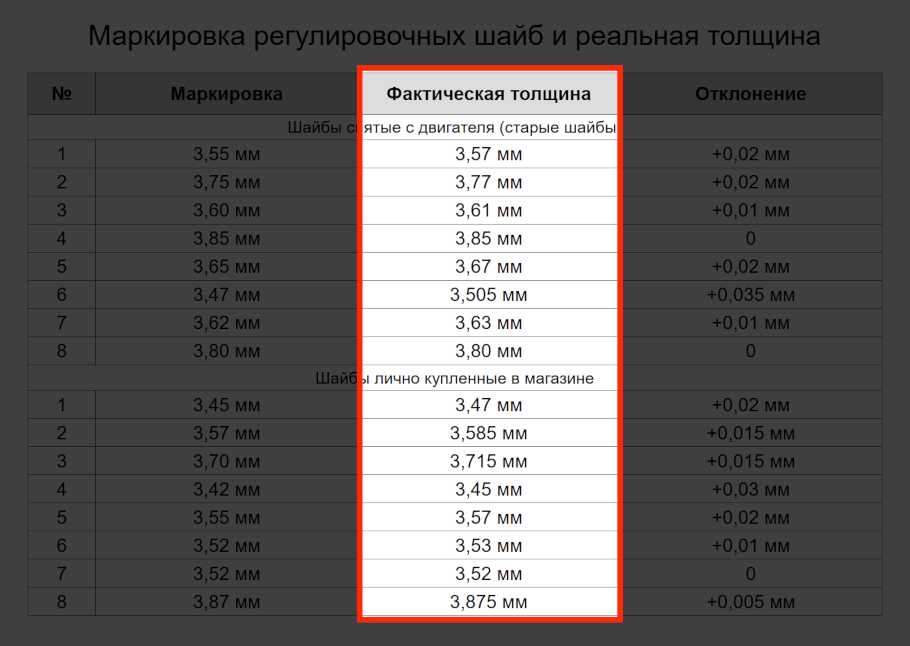

А в следующей колонке «Фактическая толщина» записал реальную толщину каждой из регулировочных шайб.

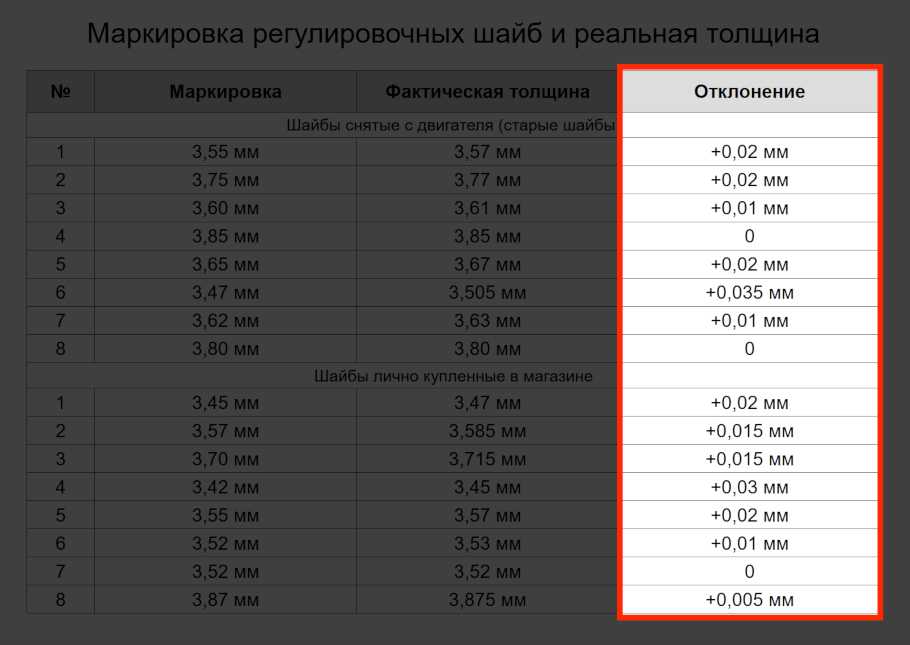

В последней колонке «Отклонение» я зафиксировал отклонение регулировочной шайбы от номинального размера или так называемую погрешность.

Вывод первый: идеальных шайб не бывает

Обратите внимание, что отклонения у шайб, установленных с завода практически такие же, как у шайб, купленных в магазине. Это значит, что у всех регулировочных шайб имеются погрешности, и это нормально. На заводе не ставят какие-то «супер шайбы» с нулевым отклонением от номинала

На заводе не ставят какие-то «супер шайбы» с нулевым отклонением от номинала.

Вывод второй: допуск ± 0,05 мм обусловлен погрешностью регулировочных шайб

Почему можно сделать вывод, что допуск ± 5 соток, обозначенный заводом изготовителем, обусловлен погрешностью в реальной толщине регулировочных шайб? Если обратить внимание на таблицу, то все станет ясно

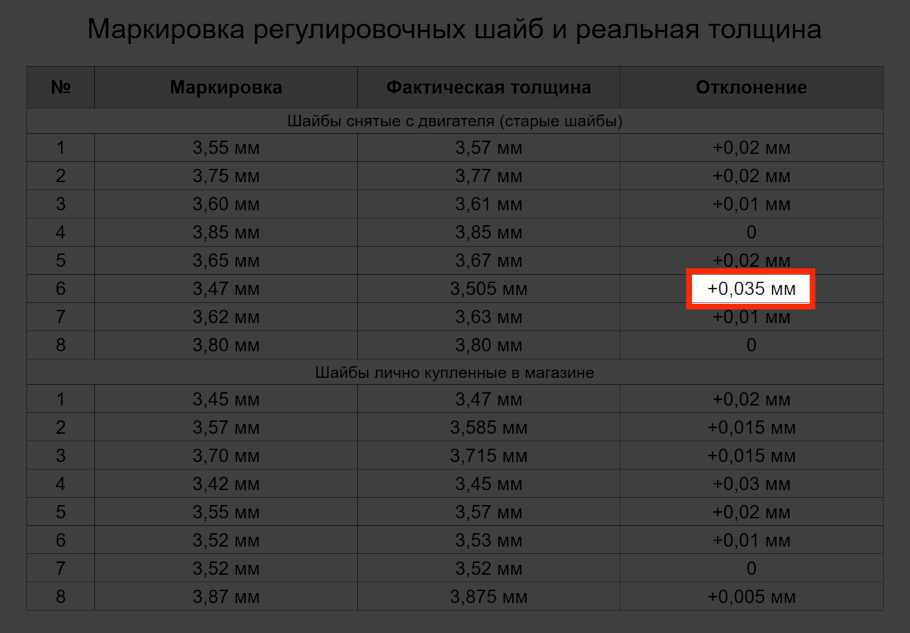

Как вы заметили, самое большое отклонение он «нормы» составило всего 3,5 сотки. А если взять средний показатель отклонений, то он и того меньше.

В среднем, отклонения или погрешности регулировочных шайб составляют всего 1,5 сотки. К чему это все?

Вывод третий: регулировочные шайбы можно не измерять

Есть два подхода к регулировке клапанов и каждый из них имеет право на жизнь. Каким пользоваться — решаете только вы. Немного подробнее.

1. Подбор шайб с помощью микрометра. Более точный, но и более трудоемкий процесс, поскольку толщина каждой шайбы устанавливается путем ее замера микрометром, а не ее маркировкой. Размер шайбы нужно будет помечать и записывать отдельно, чтобы не запутаться.
2. Подбор шайб без микрометра. Если у вас нет данного прибора или вы не умеете им пользоваться, не беда. Ориентируясь только на маркировку шайб, можно качественно произвести регулировку клапанов. В этом случае, тепловые зазоры клапанов все равно окажутся в «допуске» 5 соток. Единственный минус данного метода в том, что вы будете вынуждены брать регулировочные шайбы только у проверенного поставщика. Желание найти подешевле, через интернет или в «гараже у соседа» — будет сопряжено с определенными рисками, потому что сейчас подделывают все!

Первый способ безусловно лучше и надежней, но если все-таки вы поставили непроверенные микрометром шайбы, ориентируясь только на маркировку — не переживайте, ничего с вашим двигателем не случится. До следующей регулировки он точно «доживет».
