Процесс замены передних стоек
Если подшипник, верхняя опора и вся стойка в полной сборке уже отслужили свой срок, выход здесь будет только один – замена передних амортизаторов. Данная операция на передней части авто может быть проведена своими руками.
При осуществлении замены нужно опираться на специальное руководство по ремонту. Несмотря на то что существуют определенные различия в конструкции разных марок авто, алгоритм действия во всех случаях схож. Последовательность манипуляций здесь следующая:
- Освобождается доступ к верхней опоре стойке. Здесь придется обязательно снять уплотнитель подкапотного отсека.
- Снимается заглушка, откручивается крепежная гайка штока АС. Потребуется головка, а также удлинитель с воротком. Проводить данную операцию желательно тогда, когда сама стойка еще не демонтирована.
- Стоит ослабить крепеже колес, а затем поддомкратить машину до такого положения, чтобы шины не касались поверхности земли. Здесь обязательно нужно подстраховаться от срыва домкрата.
- Осуществляется демонтаж колеса. При помощи металлической щетки требуется очистить все находящиеся там конструкционные элементы. Их желательно обработать WD40 и подождать, чтобы состав подействовал.
- Откручивается крепежная гайка от установленного шарнира стабилизатора. Сделать это нужно одновременно с винтом тормозного шланга. Если у автомобиля есть АБС, потребуется снять трубку с проводкой от датчика, который расположен на стойке.
- После этого откручивается крепеж кулака. Болты многие специалисты выбивают простым молотком. Стоит знать, что у некоторых автомобилей втулки стоят отдельно. После данной манипуляции стойку уже ничего не держит.
- Настало время открутить гайку, удерживающую верхнюю опору на кузове. Передняя стойка амортизатора снимается одновременно с опорой и пружиной.
- Потребуются стяжки, которые предназначены для снятия пружины. Здесь нужно будет получить зазор между чашкой и самым крайним витком.
- Ранее на штоке гайка уже была ослаблена, теперь ее можно открутить совсем. Только после этого получится снять опору и пружину одновременно с чашечкой.
- Если отбойник вместе с пыльниками износились, они тоже должны быть заменены.
- Новые передние стойки желательно предварительно серьезно прокачать. Данный процесс осуществляется строго в соответствии с инструкцией производителя.
- Требуется заменить прокладки и сальники, так как сальники старые уже не подойдут.
- Выполняется обратная сборка.
Если следовать данной инструкции, можно достаточно быстро заменить передние стойки на новые, обеспечив комфорт передвижения авто и обеспечив высокий уровень безопасности. Опора станет прочной, подвеска перестанет раскачиваться и негативно сказываться на общей эксплуатации транспортного средства.
Разница в использовании стойки амортизаторов и одного амортизатора
Но если разница настолько незначительна – то зачем нужны стойки амортизатора? Ведь отечественная «классика» (то есть автомобили ВАЗ моделей с 2101 по 2107) обходилась без них.
Дело в том, что здесь уже проявляется разница в самой конструкции подвески. Отдельные амортизаторы в привычном для большинства автомобилистов виде используются в подвеске на двойных рычагах. Это старое проверенное решение, обеспечивающее отличную кинематику и постоянство колеи (недаром именно такой вариант обычно используется даже на гоночных болидах). Однако у него есть определённый недостаток: такая подвеска не слишком технологична. Она состоит из отдельных деталей, и потому монтируется и обслуживается порознь.
Амортизационная стойка передней подвески же более характерна для «макферсона» или «качающейся свечи». Этот вариант был разработан американским инженером Макферсоном ещё в 40-х годах, а выпускаться начал с 50-х. Подвеска Макферсона удобнее при сборке автомобилей: как правило, стойку тут изготавливают отдельно на специализированном конвейере, а затем лишь крепят по месту, что экономит и время, и труд сборщиков. Кроме того, в этом случае хоть и используются передние разборные стойки амортизаторов, но при неисправности удобнее заменить весь узел в сборе.
Однако у «качающейся свечи» есть и свои недостатки. Она очень не любит плохих дорог, и при повышенных нагрузках быстро выходит из строя. Кроме того, кинематическое решение здесь оказалось не слишком удачным. Хотя подвеска и выполняет свои функции, делает это она хуже, чем в варианте с двойным рычагом.
Однако, не смотря на это, дешёвая и компактная «свеча» активно используется в производстве легковых автомобилей. Особенно часто она используется на переднеприводных автомобилях. Здесь главным достоинством выступает как раз компактность, из-за которой можно разместить под капотом и двигатель, и коробку.
Стойка и амортизатор — в чём разница?
Не знаем, как так получилось, но в головах многих автомобилистов засела мысль о том, что стойка и амортизатор – синонимы. Известно, что ошибочное мнение часто порождают продавцы специализированных магазинов. А также различные автомобильные форумы, где авто «знатоки» уверяют: «стойка и амортизатор – одно и то же». Спешим вас заверить – это не так, впрочем, сейчас все сами поймете.
Что такое амортизатор?
Амортизатор – это масляный насос (если говорить простым языком). В небольших количествах (в процессе вертикального движения подвески) гидравлическая жидкость под давлением перетекает через отверстия. За счет того, что эти отверстия имеют небольшой диаметр, масло не может перетекать быстро. В связи с этим, пружине и подвеске передается замедление движения. Амортизатор усиливает свое сопротивление с увеличением скорости движения подвески. В результате такой взаимосвязи к минимуму сводятся: подпрыгивания кузова на кочках, поперечная раскачка при маневрировании, а также «клевки» машины во время разгона, либо торможения. А вся кинетическая энергия, которою накапливает амортизатор, преобразуется в тепло и просто выводится наружу.
Если амортизатор неисправен…
К слову, такая неисправность чувствуется сразу. Так как значительно снижается эффективность рулевого управления. Кроме этого, при поломке амортизаторов автомобиль плохо «держит» контакт с дорожным полотном, а также утрачивает стабильность во время движения.
Что такое стойка?
Стойка – силовой элемент автомобильной подвески, представляющий целый узел (устройство), соединяющий колеса и кузов. В стойке опора, как правило, совмещается с демпфером (функциональной частью амортизатора) и пружиной.
Главная задача стойки – удерживать вес автомобиля, поддерживать нужную ориентацию колес по отношению к кузову, передавать кузову силы сцепления покрышек с дорожным покрытием. Благодаря прочному корпусу и усиленному штоку, стойка способна принимать значительные боковые нагрузки.

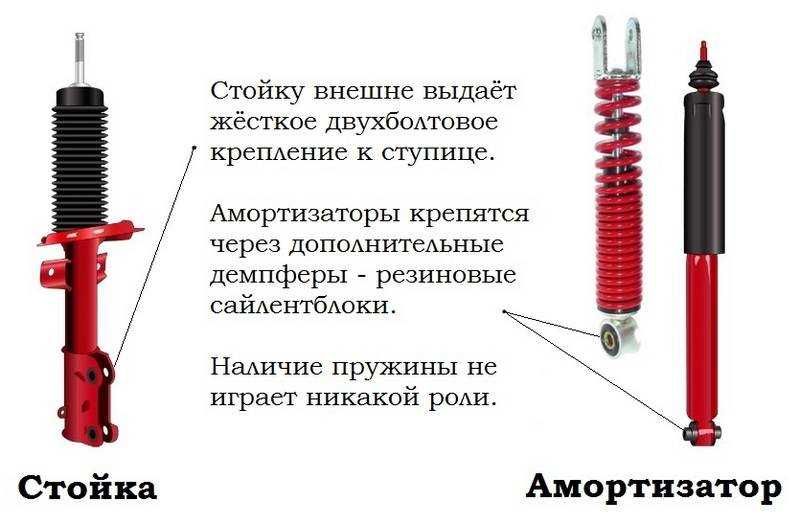

Отличие стойки и амортизатора
Стойка и амортизатор имеют разный способ крепления. Так, стойка заменяет собой верхнюю шаровую и рычаг. Поэтому она крепко фиксируется в нижней части, а вот наверху — в поворотное устройство. Примечательно, что стойка оснащена штоком большого диаметра.
Если говорить об амортизаторах, то их крепление осуществляется через сайлентблоки без поворотного устройства. И в отличие от стойки, амортизатор снабжен штоком малого диаметра.
Кроме этого, стойка и амортизатор получают различные воздействия нагрузок. Так, стойка подвергается разнонаправленным нагрузкам, а вот амортизаторы получают воздействие вдоль его оси.
Примечательно, что амортизатор вполне может выступать в качестве части стойки (но не наоборот).
Также стойка значительно дороже амортизатора.
Если неисправен амортизатор, продолжать движение можно, зачастую это только придаст некоторые неудобства при вождении, но лучше не затягивать и заглянуть в автосервис. А вот если из строя вышла стойка, то продолжать управление автомобилем невозможно.
И совет на будущее: если вдруг в специализированном магазине или в сервисе вас уверяют в том, что стойка и амортизатор – синонимы, задумайтесь – стоит ли доверять свой автомобиль таким «профессионалам».
Замена стоек на разных авто
Видео: Замена стойки стабилизатора поперечной устойчивости
Одним из положительных качеств стоек стабилизаторов, помимо их основных задач, является простота замены, да и стоят они не дорого. Отметим, что меняются эти элементы парно, с обеих сторон сразу.
Заменить этот элемент на ВАЗ-2108 очень просто, имея только базовый комплект инструментов – набор ключей и домкрат. Вся операция делается так:
- Домкратом вывешивается переднее колесо. При этом подвеска пойдет вниз, что уберет преднатяг стабилизатора;
- Откручиваем два болта крепления рычага к шаровой опоре. Так легче, и не нужен съемник для извлечения опоры. При этом рычаг опуститься вниз, полностью убрав преднатяг;
- Откручиваем гайку крепления стойки стабилизатора, затем снимем стойку с болта рычага, а после – с конца стабилизатора (на нем стойка ничем не крепиться);
- Ставим новый элемент и все собираем обратно;
- Проводим замену с другой стороны.
Несложно поменять эти элементы и на Форд Фокус 2. Инструменты используются те же, но дополнительно потребуется наличие набора шестигранников. Замены выполняется так:
- вывешиваем и снимаем колесо, что обеспечит доступ к опоре;
- откручиваем гайки ее крепления – вначале от амортизационной стойки, а затем – от стабилизатора;
- создаем домкратом усилие на подвеску (поднимаем ее), чтобы извлечь изношенный элемент;
- ставим новую опору, накручиваем и затягиваем гайки;
- делаем замену с другой стороны;
Последней рассмотрим замену задней Г-образной опоры, которая используется на Мазда 3:
- Автомобиль ставим на яму;
- Ключами откручиваем две гайки крепления опоры: одна – в месте крепления стабилизатора, вторая – сверху нижнего рычага;
- Извлекаем изношенный элемент и на его место устанавливаем новый. Для этого придется немного поджать стабилизатор вверх рукой, а после накрутить гайки крепления и затянуть их;
Заменить стойки стабилизатора, где бы они не были установлены и какую бы форму не имели, не сложно. И лучше потратить немного времени на оценку состояния этих элементов и замену, чем испытывать дискомфорт при прохождении поворотов из-за сильного крена авто и стуков со стороны подвески.
Стойка стабилизатора, ее назначение
5 — стабилизатор 6 — втулки стабилизатора 3 — стойки стабилизатора
Теперь по поводу крепления стабилизатора. К кузову или подрамнику он крепиться с помощью металлических скоб. Чтобы исключить появление стуков в месте соединения, используются резиновые втулки, которые одеваются на прут в месте крепления.
На многих автомобилях концы стабилизатора поперечной устойчивости соединяются непосредственно с элементами подвески, зачастую с нижним рычагом. К примеру, на ВАЗ-2106 на нижнем рычаге имеется специальный выступ, которому стабилизатор крепиться скобой через резиновую втулку. Такой способ крепежа – очень простой и не требует дополнительных элементов. Но такое крепление обеспечивает слабое скручивание стабилизатора в нормальном положении кузова. Из-за этого слабого преднатяга, амплитуда скручивания прута больше, то есть он в меньшей мере противодействует крену.
Чтобы увеличить преднатяг, то есть сделать стабилизатор более жестки, в конструкцию подвески добавлен дополнительные элементы – стойки стабилизатора (они же тяги или линки). На отечественных авто они начали использоваться начиная с модели ВАЗ-2108.
Эта стойка выполняет одновременно две задачи – обеспечивает нежесткое подвижное крепление концов стабилизатора к элементам подвески и обеспечивает преднатяг прута. То есть, в собранном состоянии стабилизатор уже немного скручен, что повышает его жесткость, в результате он борется с кренами более эффективно.
Стойки амортизаторов, амортизаторы, стойки: кто есть кто?
Очень часто автолюбители по неопытности или незнанию путают два ключевых понятия — амортизаторы и стойки амортизаторов, считая, что это одно и то же. В действительности их необходимо разделять и вот почему.
Сам по себе амортизатор (ещё его называют стойкой телескопической) представляет собой деталь, предназначенную для смягчения резкого разжатия пружины и гашения её колебаний.
Стойкой же называют целый комплекс элементов, основными в котором являются пружина и амортизатор.
В задачи стойки входит не только повышение комфорта, но и поддержание управляемости на разных скоростях, а также самое главное — соединение кузова с колесными механизмами.

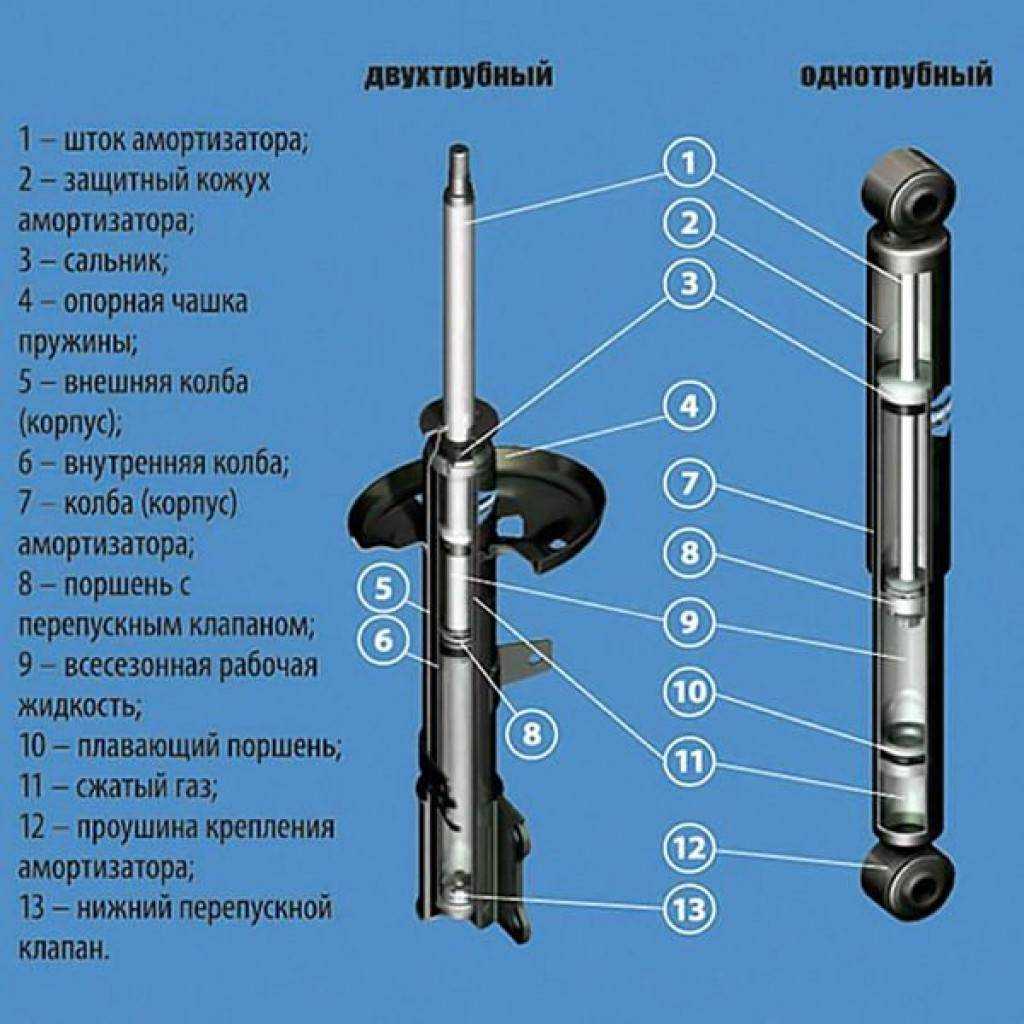

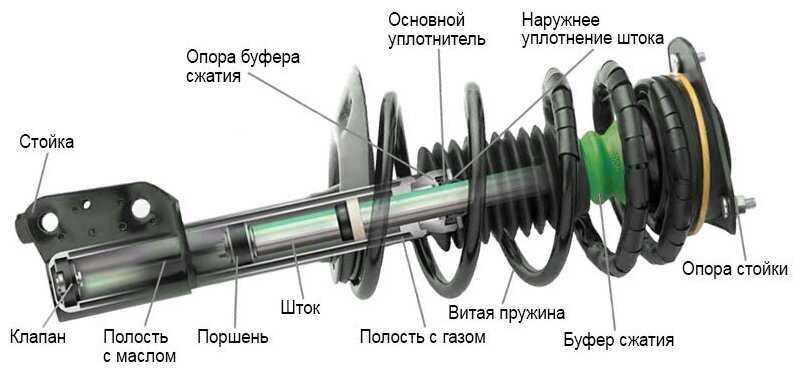

Чтобы всё вышесказанное было понятнее, рассмотрим более детально конструктив всей стойки. Итак, она состоит из следующих деталей:
- непосредственно сам амортизатор или, как его ещё называют в технической литературе — стойка телескопическая;
- пружина — ключевая деталь конструкции;
- шток амортизатора с кожухом;
- ушко крепления;
- опора стойки верхняя;
- упорная чашка пружины;
- подшипник опоры;
- различные крепёжные элементы.
Основными в этом семействе, как было сказано выше, пружина и амортизатор, которые работают в паре. О них мы расскажем подробнее.
Чем отличается стойка от амортизатора, как перестать их путать?
Добрый день. Из этой статьи вы узнаете, чем стойка отличается от амортизатора, и сможете проводить ликбез продавцам в магазинах автомобильных запчастей (по занятному стечению обстоятельств именно они часто путаются в названиях).
Договоримся о терминах.
Амортизатор – устройство предназначенное для гашения колебаний и поглощения толчков и ударов подвижных элементов (подвески, колёс), а также непосредственно кузова транспортного средства, посредством превращения механической энергии движения в тепловую.

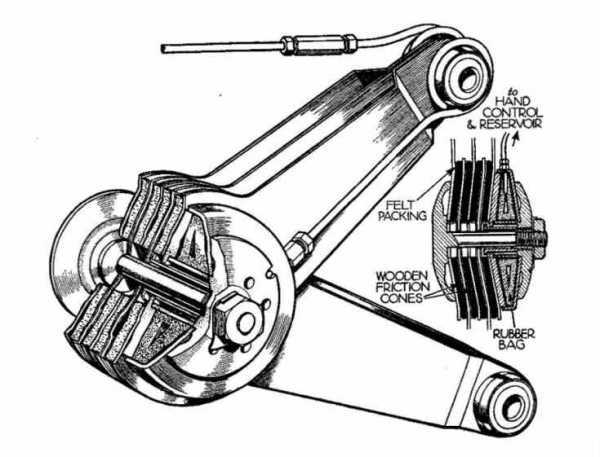

Простейшие амортизаторы были механическими (фрикционными) и служили только для гашения колебаний (демпфирования). Выглядели они вот так:
Со временем были разработаны масляные трубочные амортизаторы. Они оказывают сопротивление перемещению штока благодаря перетеканию жидкости между цилиндрами.
В отличии от механических амортизаторов у гидравлических усилие изменяется пропорционально скорости перемешения (чем быстрее движется шток тем больше нужно усилие для его перемещения).

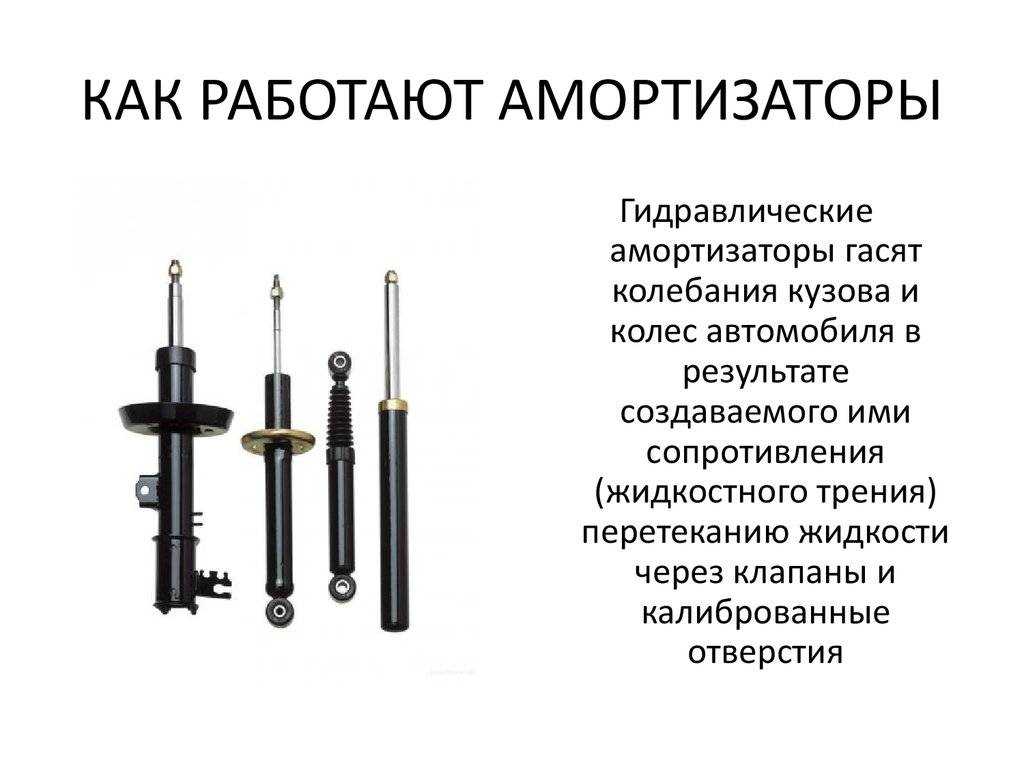

Выглядят гидравлические амортизаторы вот так:
А вот их анимированый принцип работы:
Важно понимать, что любой амортизатор (масляный, газовый, газомасляный) работает по этому принципу, и отличается только рабочим телом, конструктив их в любом случае остается похожим. т.е
или газ или масло проходить через узкие клапана и за счет этого штоку оказывается сопротивление, естественно жидкость нагревается и тепло отдается атмосфере.
Стойка – это целый узел подвески, предназначенный и для ориентации колеса в пространстве, гашения колебаний и подрессоривания кузова. Если амортизатор представлял из себя, по сути, масляный насос, то стойка объединяет в себе амортизатор, пружину, поворотный кулак и рычаг подвески.

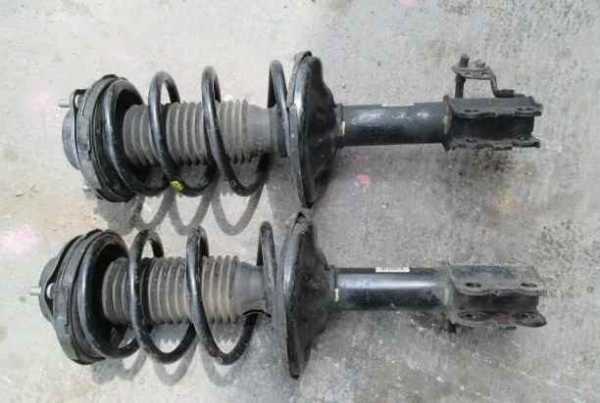

Вот так выглядят стойки:
Возможен вариант, когда стойка не является поворотной (например в задней подвеске), тогда она выглядит вот так:
В чем отличие стойки и амортизатора?
Стойка заменяет верхний рычаг, верхнюю шаровую опору, поворотный кулак. Ось стойки имеет больший диаметр, так как задает геометрию работы подвески и положение колеса. Если автомобиль оборудован пневматической подвеской, то стойка также выполняет роль пружины!
Амортизатор, в отличие от стойки не задает геометрию колеса и не заменяет рычаг подвески и шаровую опору. Он просто гасит колебания направленные вдоль его оси.
Таким образом, амортизатор это малая часть стойки.
Если вам лень читать вот вам отличие стойки и амортизатора в тезисах.
- Амортизатор это устройство гашения колебаний
- Амортизатор это малая часть стойки
- Стойка задает геометрию подвески
- Стойка заменяет верхний рычаг, шаровую опору, поворотный кулак, а в некоторых случаях еще и пружину.
На этом у меня сегодня все, Я надеюсь, что теперь вы не будите путать стойку и амортизатор. Если у вас есть вопросы на тему чем стойка отличается от амортизатора, или если вы желаете дополнить статью, сделайте это через форму комментариев.
Exc.
Кроме (исключаются все опции написанные после)
Стандартная подвеска
Incl.
Включая версию
Спортивная подвеска
Для автомобилей, оснащённых опцией
[H/D susp.]
Усиленная подвеска
Для автомобилей, не оснащённых опцией
Подвеска Performance
Передняя ось
Подвеска High Performance
Задняя ось
Регулируемая подвеска
Для автомобилей с номером кузова, начиная с указанного
Подвеска адаптирована для плохих дорог
Для автомобилей с номером кузова до указанного
Автомобиль с увеличенным клиренсом
## ####.
Для автомобилей с номером кузова в промежутке от ## до ####
Автомобиль с заниженным клиренсом
]
Соответствует оригинальной детали с номером
Самовыравнивающаяся подвеска
Автомобиль для жарких климатических условий
Пневматическая подвеска
Автомобиль для холодных климатических условий
Рессорная подвеска
Привод 4X2
Пружинная подвеска
Привод 4X4
Зависимая подвеска
Передний привод
Независимая подвеска
Задний привод
Торсионная подвеска
Без функции подруливания задней оси
Автоматическая КПП
С функцией подруливания задней оси
Механическая КПП
Все типы двигателя
Односкатные колеса
Двигатель
Двускатные колеса
Все версии автомобиля
Удлиненная колесная база
С колесами указанного посадочного диаметра
Укороченная колесная база
[A/C]
Кондиционер
Левостороннее управление
Грузоподъемность
Правостороннее управление
Усилитель рулевого управления
Автомобиль произведен в …
Стабилизатор
Автомобиль произведен для …
Ксеноновые фары
Что такое стойка подвески автомобиля
Представляет собой узел, который состоит из разных элементов и обеспечивает работу подвески, определяя положение колеса в пространстве. Стойка состоит из нескольких деталей: амортизатор, винтовая пружина, элементы крепления к подвеске авто.
Стойки подвески автомобиля
Назначение стойки:
- поддерживает вес машины;
- создает сцепление кузова автомобиля с дорожным покрытием;
- уменьшает продольную и поперечную раскачку;
- снижает нагрузки, передаваемые на кузов при проезде неровностей.
Стойка в сборе стоит дороже амортизатора, так как состоит из нескольких сложных элементов, каждый из которых изготавливается из высококачественных материалов. Различают 2 вида автомобильных стоек — с пружиной и без. При частом срабатывании пружинного механизма накапливается энергия, преобразующаяся в последующем в тепло и растворяющаяся в атмосфере.
Стойка устанавливается в переднюю и заднюю подвеску, причем в первом варианте она имеет поворотный кулак, а во втором — нет.
Как проверить стойки стабилизатора
Узнать, в каком состоянии находятся стойки с шаровыми шарнирами можно очень просто:
- Для этого надо стать сбоку машины и раскачивать ее. Если автомобиль легко раскачивать поперек, то это означает, что шарниры стабилизаторных стоек вышли из строя. Если сама стойка неисправна, то в районе колеса будет слышен стук.
- Повернуть колеса до максимума в одну сторону. Теперь один раскачивает машину поперек, в второй трогает стабилизаторы и чувствует, есть ли люфт. Люфта практически не должно быть.
- Проверить, в каком состоянии находятся пыльники. Если порван или вообще нет, то придется менять. Не защищенный шарнирный механизм долго не прослужит.
Если на машине установлены стабилизаторы не с шаровыми, а с втулками, то проверить еще легче. Достаточно посмотреть, не стерлась ли резина только с одной стороны. Если резина износилась, требуется замена. Износ резины лучше проверять при накачанных колесах. Каким должно быть давление в шинах автомобиля, смотрите для своей конкретной марки и модели авто. В основном, для легковых машины, давление устанавливают 1,9-2 Атмосфер.
Составляющие элементы подвески
Амортизационная стойка

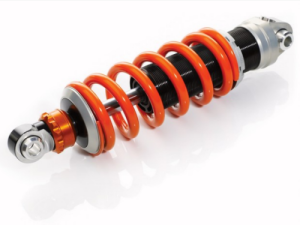

Представляет собой амортизатор с установленной на корпусе витой пружиной. Пружина зажата между нижней и верхней чашками. Верхняя опора амортизатора закреплена на кузове в специальной нише под крылом автомобиля. Поворот колеса осуществляется за счет интегрированного в нее подшипника. Нижняя часть стойки МакФерсон соединяется со ступичным узлом. Стойка устанавливается не вертикально, а под определенным углом к колесу автомобиля в поперечной плоскости. Данный угол называется углом поперечного наклона шкворня или KPI и оказывает большое влияние на управляемость автомобиля. Данный параметр не регулируется и закладывается в конструкцию подвески при проектировании.
Нижний поперечный рычаг
Направляющий элемент, обеспечивающий вертикальное перемещение подвески. Имеет две точки крепления к подрамнику кузова. Реже встречается вариант с одним креплением, при этом вторая точка дублируется продольной (реактивной) тягой. Через шаровое соединение фиксирует ступицу колеса в ее нижней части.
Стабилизатор поперечной устойчивости
Упругая изогнутая металлическая тяга, закрепленная на подрамнике и обоих рычагах. Предназначена для выравнивания поперечного крена автомобиля. При поворотах сторона с меньшим наклоном поддерживает противоположную.
Отличия стойки от амортизатора
Стойка заменяет верхнюю шаровую и верхний рычаг. Этот узел жестко крепится внизу на два болта (или более), сверху крепление в поворотное устройство, у штока большой диаметр. Амортизатор же крепится через сайленблок снизу и в неповоротное устройство сверху, диаметр штока маленький. Амортизатор принимает нагрузки вдоль оси и работает на разжатие. Стойка рассчитана на разнонаправленные нагрузки и работает как на разжатие, так и на сжатие. Стойка более требовательна к техническому контролю, в случае поломки автомобиль практически не управляем. Классические советские автомобили могут доехать до СТО или гаража с неисправными амортизаторами или даже вообще без них. Стойка всегда дороже амортизатора. Это связано с увеличенным диаметром штока.
Отличия амортизаторов и амортизационных стоек
- При креплении стоек используются поворотные механизмы, а при креплении амортизаторов используются сайлент-блоки без поворотных устройств.
- На амортизатор воздействуют нагрузки только вдоль его оси, а на стойку воздействуют разноплановые нагрузки, в том числе и боковые.
- Если стойка выходит из строя, то ехать дальше практически невозможно, если же ломается амортизатор, то можно продолжить передвижение.
- Стойки более надёжны, так как обладают усиленными штоком и корпусом, но в то же время они более дорогие.
Эти отличия должны натолкнуть на мысль каждого водителя о том, что рассматриваемые детали машины – это совершенно разные элементы, которые путать ни в коем случае нельзя. Существует масса функций у этих приспособлений, которые далеки друг от друга. Хоть основная их задача – это удержание авто и ровное его движение, но методы управления и работы совершенно разные.

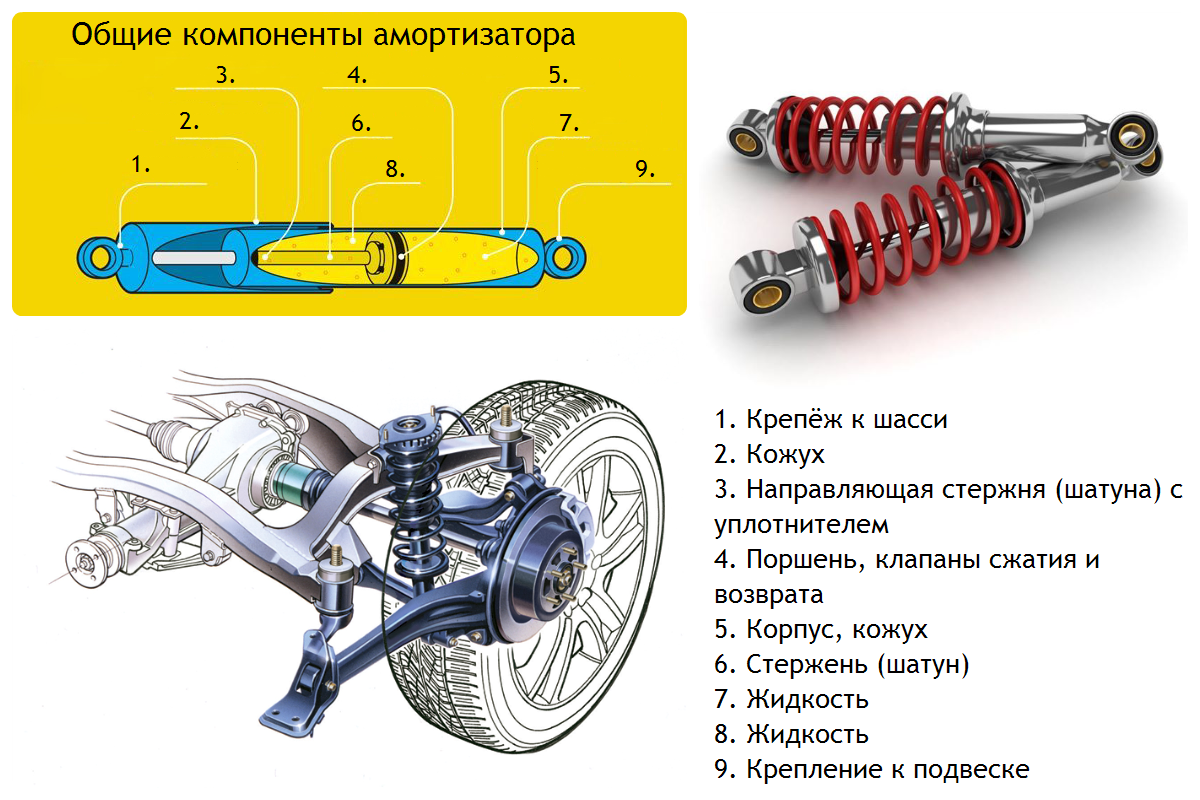

По сути, амортизационная стойка – это тот же амортизатор, который дополнительно оснащается рулевой тягой и опорными пружинами. Конструктивно обычный амортизатор состоит из таких основных компонентов:
- Цилиндр (вмещает в себе гидравлическую жидкость и поршень, он является компонентом системы, в котором происходит основное функционирование амортизатора).
- Гидравлическая жидкость (смесь газа и жидкости или только смесь газов, которая обеспечивает передачу усилий между элементами амортизатора).
- Шток (крепит на себе поршень и собирает толкающее усилие).
- Поршень с пропускными клапанами (двигается внутри цилиндра и обеспечивает плавную передачу колебаний за счёт маленьких пропускных отверстий, через которые проходит гидравлическая жидкость).
- Сальники (обеспечивают уплотнение механизмов амортизатора и их герметичность).
- Внешний корпус (вмещает в себе все элементы амортизатора).
- Крепления (обеспечивают крепление амортизаторов к кузову транспортного средства)
Различия амортизатора и стойки амортизатора: подробное сравнение
Амортизаторы представляют собой гидравлические устройства, которые амортизируют колебания пружин подвески. Они преобразуют кинетическую энергию движущегося автомобиля в тепловую энергию через процесс демпфирования. Амортизаторы контролируют вертикальные колебания и поглощают удары на неровностях дороги. Они также обеспечивают комфортную посадку пассажиров внутри автомобиля.
Некоторые особенности амортизаторов:
- Гидравлический принцип работы
- Установлены параллельно пружинам подвески
- Отвечают за амортизацию колебаний
- Контролируют вертикальные движения колес
- Предотвращают скачки и толчки на дороге
Стойки амортизаторов, также известные как амортизаторные стойки или макферсоны, являются более сложными по конструкции и предназначены для установки амортизаторов в передней части автомобиля. Они состоят из амортизатора и пружины, объединенных в одном устройстве. Стойки амортизаторов предназначены для поддержки веса автомобиля и обеспечения дополнительной жесткости пружинам подвески.
Некоторые особенности стоек амортизаторов:
- Состоят из амортизатора и пружины
- Устанавливаются в передней части автомобиля
- Поддерживают вес автомобиля
- Улучшают жесткость пружин
- Обеспечивают дополнительную стабильность и управляемость
Стойки стабилизатора
Стойки стабилизатора играют роль в устойчивом передвижении автомобиля по дороге ничуть не меньшую, чем сам стабилизатор. Без них железный прут как ноль без палочки — ничего не значит. Поэтому неисправности стоек также пагубно влияют на безопасность движения.
Стойка стабилизатора конструктивно может быть выполнена по-разному. Самый распространенный вид — это тонкий шток с двумя шарнирами на концах, внешне напоминает рулевую тягу. Нередко можно слышать выражения: тяга стабилизатора, кронштейн стабилизатора, косточка стабилизатора, но суть от этого не меняется. Речь идет об одном и том же устройстве. Если вернуться к той же «Классике», то на передней подвеске у нее стойки несколько другой формы. Там нет шарниров — простой шток с резьбой на обоих концах. Роль шарниров выполняют резиновые втулки. На некоторых иномарках стойки стабилизатора с шарнирами, зато изготовлены из пластика. Правда, пластик очень прочный.
Как и рулевые наконечники, стойки стабилизатора могут быть симметричными и несимметричными. Несимметричные стойки подходят только для своей стороны. То есть, левая тяга стабилизатора подойдет только на левую сторону, а правая тяга – на правую.
Устройство и принцип работы
Стойка представляет собой шток длиной от 5 до 20 сантиметров. С обоих концов шток имеет шарниры для подвижности. В качестве шарнирных соединений, могут быть установлены следующие варианты:
- два шаровых шарнира;
- шарнир и втулка стабилизатора;
- две втулки;
- с одной стороны шарнир, а с другой — резьба.
Как правило, шарнирные детали привариваются сваркой к штоку под прямым углом (90 градусов). В месте присоединения наконечника к стержню из металла имеет шейка (тонкий конец). Это сделали специально, то есть ослабили конструкции именно в этом месте, чтобы при превышение допустимых max нагрузок, стойка устройства ломалась именно в утонченном месте. Такой способ можно назвать механическим предохранителем. Если бы стойка ломалась в другом каком-либо месте, то она могла бы пробить днище автомобиля, причинить вред водителю или пассажирам.
Самыми популярными стойками по виду являются стойки с шаровыми шарнирами. В устройство такого типа стойки входят шаровый палец из стали и посадочное пластиковое место со смазкой, имеющей специальные температурно-динамические характеристики. На палец сверху запрессовывается крышка из металла или пластика.
Для защиты от попадания пыли в шарнирные соединения, всегда устанавливаются герметичные резиновые пыльники со смазкой. Такая простая деталь, как пыльник, значительно увеличивает срок эксплуатации устройства и подвижный механизм защищает от потери и загрязнения смазки. Основное свойство смазки для шарниров под пыльником — это морозоустойчивость, чтобы не густела в сильные морозы.
Для лучшего понимания, как работают стойки стабилизаторов, надо понять, что стойки соединяются со стабилизаторами не жестко, то есть они имеют относительно друг друга некоторую подвижность. Во время поворота машина начинается наклоняться (естественный крен) и в это время на кузов авто воздействуют одни силы, а на подвеску воздействуют силы, которые пытаются выпрямить кузов. Если силы крена намного больше, то есть риск поломки сопряженных деталей: стабилизатора и проушины ступицы. Получается, что стойка стабилизатора — это демпфер, который выравнивает противоположно направленные силы. Но, так как сила, которая хочет опрокинуть автомобиль (при резком повороте) и сила, которая против нее, обе давят на стойку стабилизатора, из-за чего шарнирные соединения стойки постепенно разрушаются.
Процесс выявления неисправностей и их устранения
Если застучали стойки, первым делом необходимо проверить их геометрию. Любое отклонение от нормы является признаком повреждения, и дальнейшая эксплуатация автомобиля невозможна до его устранения. Далее переходим к осмотру передних шарниров. Дефекты их составных элементов (сайлентблоков, пыльников и втулок), говорят о необходимости проведения срочных ремонтных мероприятий. Если диагностика выполняется на смотровой яме, необходимо чтобы помощник раскачал автомобиль. Сторонние звуки во время этого, укажут на неисправность деталей.
Проверять состояние стоек стабилизатора лучше всего при разгруженной подвеске. Для этого транспортное средство необходимо поднять с обеих сторон домкратами и зафиксировать на подставках, уперев их в раму. При этом колеса должны находиться на земле. Следует резко подергать стойки. В случае исправности элементов никакого люфта не должно возникать. Более точно оценить их состояние можно при помощи автомобильного стетоскопа, выслушав им шумы во время воздействия на стойки.
В случае поломки стоек стабилизатора, их необходимо обязательно демонтировать с автомобиля. Никаких сложных инструментов для проведения этой процедуры не потребуется, разве что не помешает специальный съемник для шаровых опор. В случае его отсутствия, проявив смекалку, можно сделать аналогичное приспособление на основе гидравлического домкрата. Не все стойки подлежат ремонту. Это определяется особенностями их конструкции.
Необходимо подчеркнуть, что восстановленные стойки стабилизатора имеют свои особенности установки. В процессе ее проведения необходимо лишь наживить гайки, после чего опустить транспортное средство. Окончательную затяжку и регулировку выполнять только в таком положении.
Большинство стабилизаторных стоек неремонтопригодны, поэтому их необходимо менять в обязательном порядке. В принципе, процесс их замены не отличается особой сложностью, и вполне выполним в условиях гаражного бокса. При этом для его проведения потребуется минимальный набор инструментов, который входит в стандартный комплект технической аптечки автомобиля. Самостоятельное выполнение технического обслуживания и ремонтных работ позволит не только сэкономить определенную сумму денег, но и досконально изучить особенности конструкции и функционирования отдельных элементов. Благодаря этому можно не бояться быть застигнутым врасплох в случае возникновения различных неисправностей.
Как правильно поменять своими руками: пошаговая инструкция
В случае неисправностей стойки нужно демонтировать и либо заменить полностью, либо отреставрировать некоторые детали.
Как и при диагностике, при замене необходимо вывесить оба колеса оси. Если «поддомкратить» только одну сторону, то стабилизатор окажется в «напряжении», и вам будет сложно вытащить и установить на место тягу.
- Теперь по порядку. Очистите крепёжные гайки от грязи и ржавчины и обильно намочите «вэдэшкой».
- Выждав несколько минут, начинайте откручивать. Шаровой палец нужно крепко зафиксировать шестигранником, а гайку крутить ключом, иначе она будет прокручиваться. Если не «идёт» – попробуйте постучать по гайке молотком (только не повредите грани), ещё раз обработайте смазкой WD и подождите 5–10 минут перед тем, как открутить.
- После удачной процедуры повторяем то же с верхним креплением.
- Бывает, что внутренний шестигранник «слизался», тогда на помощь придёт опциональный зажим. Зафиксируйте ним палец в районе пыльника, а ключом крутите гайку (в этом случае головка с воротком предпочтительнее).
- Перед заменой обязательно сверьте старую и новую запчасти. Не должно быть существенной разницы по длине или конфигурации. В нашем примере стойки немного отличаются, но не размерами.
- «Косточки» крепятся гайками с фиксаторами. Они одноразовые, не устанавливайте старые повторно. Можно подстраховаться, смазав дополнительно резьбу специальным фиксатором. Он предотвращает раскручивание от вибрации.
- Процедура сборки проходит быстрее, особенно если ось вывешена. Если нет, то окончательно зажимайте гайки только на нагруженной подвеске, то есть подложив упор под рычаг и опустив домкрат.
- У разных производителей может быть разная конфигурация одной и той же стойки стабилизатора. Откручивали мы с помощью шестигранника, а закручиваем со вторым рожковым ключом или зажимом. Следите, чтобы палец не проворачивался., иначе вы рискуете повредить пыльник и полностью не зажать крепление.
- Если стойка оснащена тавотницей, то в обязательном порядке её нужно смазать литиевой смазкой. В этом случае понадобится специальный шприц. Не нужно выдавливать слишком много литола, пыльник в натяжении быстро повредится. Но смазки должно быть достаточно, чтобы она покрывала всю внутреннюю часть детали.
- Даже если нет специальных тавотниц, постарайтесь дополнительно смазать шаровой палец. По возможности снимите пыльник, смажьте и ставьте обратно (следите за герметичностью).
Видеоверсия замены менее распространённого вида тяг стабилизатора представлена ниже.
