Типы и параметры двс

Эффект большого R/S:

ЗА: Позволяет поршню дольше находиться в ВМТ, что обеспечивает лучшее горение топливной смеси, т.е. более полное сгорание топливной смеси, более высокое давление на поршень после прохождения ВМТ, более высокая температура в камере сгорания. В результате хороший момент на средних и высоких оборотах

Длинный шатун уменьшает трение пары «поршень-цилиндр», а это особенно важно при рабочем ходе поршня

ПРОТИВ: Мотор, собранный с достаточно большим значением R/S не обеспечивает хорошее наполнение цилиндров на низких и средних частотах вращения КВ, из-за снижения скорости воздушного потока (из-за уменьшения скорости движения поршня после ВМТ, в момент открытия впускного клапана). Большая вероятность появления детонации из-за высокой температуры в камере сгорания и длительного времени нахождения поршня в ВМТ.

Устройство автомобиля

1.2. Устройство и основные параметры двигателя

Поршневой двигатель внутреннего сгорания состоит из следующих механизмов и систем:

• кривошипно-шатунный механизм (КШМ);
• газораспределительный механизм (ГРМ);
• система охлаждения;
• смазочная система;
• система питания;
• система зажигания (в карбюраторном двигателе);
• система электрического пуска двигателя.

В поршневом ДВС (рис. 1) преобразование энергии происходит в замкнутом объеме, который образован цилиндром, крышкой (головкой) цилиндра и поршнем. В карбюраторном двигателе горючая смесь вводится в цилиндр через впускной клапан, смешиваясь с остатками отработавших газов — образует рабочую смесь, которая сжимается поршнем и воспламеняется. Образовавшиеся при сгорании газы перемещают поршень, который через шатун передает усилие на кривошип коленчатого вала, поворачивая его вокруг оси. Отработавшие газы вытесняются при обратном движении поршня через выпускной клапан. Таким образом, тепловая энергия преобразуется в механическую, а возвратно-поступательное движение — во вращательное как наиболее удобный для трансформации вид движения.

Рис. 1. Схема четырехтактного одноцилиндрового карбюраторного двигателя: 1 — распределительный вал; 2 — толкатель; 3 — цилиндр; 4 — поршень; 5 — штанга; 6 — впускной клапан; 7 — коромысло; 8 — свеча зажигания; 9 — выпускной клапан; 10 — поршневые кольца; 11 — шатун; 12 — коленчатый вал; 13 — поддон

При вращении коленчатого вала поршень дважды за один оборот останавливается и меняет направление движения.

Основные параметры двигателей

Верхняя мертвая точка (ВМТ) — крайнее верхнее положение поршня (рис. 2).

Нижняя мертвая точка (НМТ) — крайнее нижнее положение поршня. Радиус кривошипа — расстояние от оси коренной шейки коленчатого вала до оси его шатунной шейки.

Ход поршня S — расстояние между крайними положениями поршня, равное удвоенному радиусу кривошипа коленчатого вала. Каждому ходу поршня соответствует поворот коленчатого вала на угол 180° (пол-оборота).

Рис. 2. Основные положения кривошипно-шатунного механизма: а — ВМТ; б — НМТ; V_c — объем камеры сгорания; V_h — рабочий объем цилиндра; D — диаметр цилиндра; S — ход поршня

Ход поршня S и диаметр D цилиндра обычно определяют размеры двигателя.

Такт — часть рабочего цикла, происходящая за один ход поршня.

Объем камеры сгорания — объем пространства над поршнем при его положении в ВМТ.

Рабочий объем цилиндра объем пространства, освобождаемого поршнем при перемещении его от ВМТ к НМТ.

Полный объем цилиндра — объем пространства над поршнем при нахождении его в НМТ. Очевидно, что полный объем цилиндра равен сумме рабочего объема цилиндра и объема камеры сгорания.

Степень сжатия ε — отношение полного объема цилиндра к объему камеры сгорания.

Индикаторная мощность N_i, мощность, развиваемая газами в цилиндре.

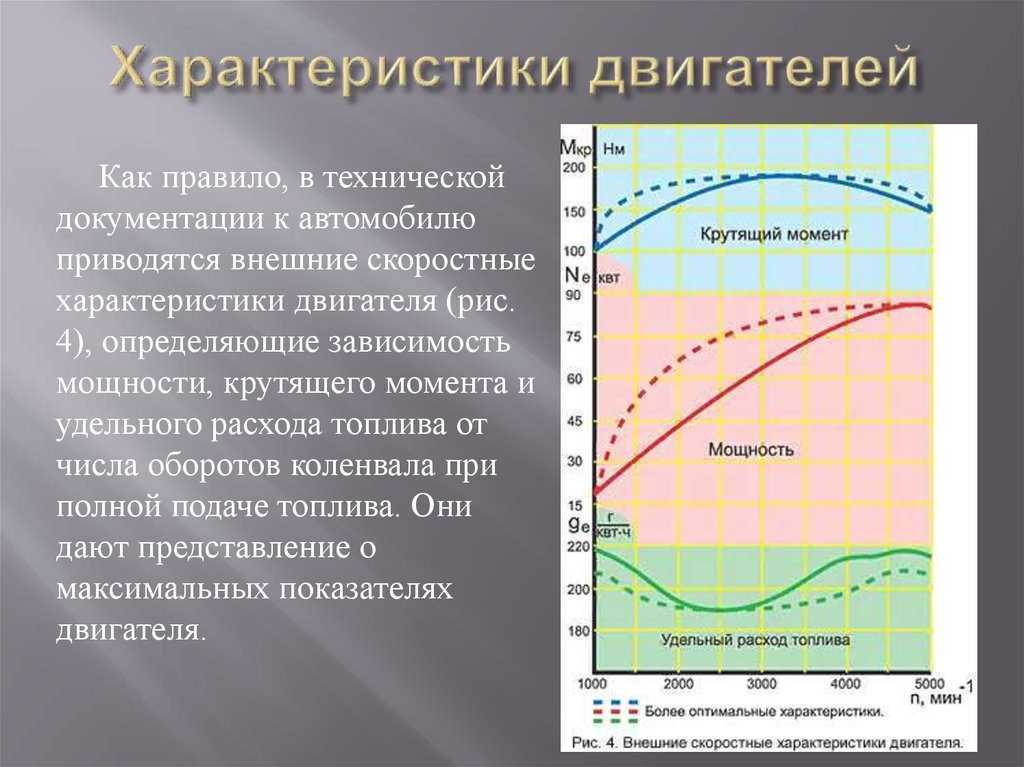

Эффективная (действительная) мощность N_e — мощность, развиваемая на коленчатом валу двигателя. Эффективная мощность Ne меньше индикаторной N_i, так как часть последней затрачивается на трение и на приведение в движение вспомогательных механизмов. Эта мощность называется мощностью механических потерь N_м.

Механический КПД (коэффициент полезного действия) двигателя η_м — отношение эффективной мощности к индикаторной:

Индикаторный КПД η_i, представляет собой отношение теплоты Q_i эквивалентной индикаторной работе, ко всей теплоте Q, введенной в двигатель с топливом.

Эффективный КПД η_е — отношение количества теплоты Q₂, превращенного в механическую работу на валу двигателя, ко всему количеству теплоты Q₁, подведенному в процессе работы.

Среднее эффективное давление р_е — произведение среднего индикаторного давления р_i (давление, действующее на поршень в течение одного хода поршня) на механический КПД η_м.

Удельный индикаторный расход топлива q_i — количество топлива, расходуемого в двигателе для получения в течение 1 ч индикаторной мощности 1 кВт.

Удельный эффективный расход топлива g_e — количество топлива, которое расходуется в двигателе для получения в течение 1 ч 1 кВт эффективной мощности.

Изменение длины шатуна и радиуса кривошипа

В разное время было предложено большое количество конструкций шатунов с изменяемой длиной. Большая часть из них основывалась на тех же решениях, что применялись для изменения высоты поршней. Тело шатуна изготавливалось телескопическим, его длина изменялась с помощью механических или гидравлических устройств. Таким конструкциям свойственны те же недостатки, что и телескопическим поршням. Более того, надежность конструкции оказывалась еще ниже из-за того, что шатун, в отличие от поршня, подвержен большим изгибающим нагрузкам. В нескольких патентах предлагалось изменять длину шатуна путем размещения эксцентриковых элементов в верхней или нижней головках. Практическая реализация этих способов оказалась настолько сложной, что они так и остались чистыми идеями.

Применение эксцентрикового механизма также рассматривалось в качестве средства для изменения радиуса кривошипа. В этом направлении дальше всех продвинулась голландская инжиниринговая фирма Gomecsys. В предложенной ею конструкции вокруг шатунной шейки размещается подвижная эксцентриковая втулка с зубчатым венцом. Ее угловое положение изменяется за счет поворота ответной зубчатой шестерни большого диаметра с внутренним зацеплением. По такому принципу построены и исследуются 2- и 4-цилиндровый моторы – прототипы GoEngine. Разработанный механизм одновременно обслуживают два цилиндра. Поэтому он подходит только для двигателей с определенной схемой – четным числом цилиндров, из которых два соседние работают синхронно. В других случаях количество зубчатых пар, масса и габариты двигателя возрастают чрезмерно. Одно это уже значительно сужает возможности его практического применения.

Устройство ДВС

Конструктивно двигатели делят, с учетом устройства и компоновки техники, на которой они установлены. Но сохраняются неизменными принципы, одинаковые для конструкции любого ДВС.

Двигатель комплектуется такими конструктивными узлами:

• блоком цилиндров – основной частью корпуса с проемами для рабочих камер, рубашкой охлаждения (для моторов, охлаждаемых жидкостью), крепежными отверстиями для установки головок и картера, посадочными местами для коленчатого вала и прочими конструктивными элементами;

кривошипно-шатунной группой – с коленчатым валом, к которому крепятся шатуны, приводящие в действие поршни, двигающиеся внутри цилиндров; инерция вращения поддерживается маховиком;

газораспределительным механизмом – системой, подающей в камеры сгорания топливо-воздушную смесь, с отводом выхлопа; включает распределительный вал, клапана, приводимые в действие коромыслами, ремнем или цепью, соединенными с коленвалом;

топливной системой – подает горючее в камеры сгорания, после обогащения воздухом; включает бак, систему трубок для подвода питающей жидкости, карбюратора или инжектора (с учетом особенностей конструктивного устройства), форсунок, насоса, фильтрующего элемента;

смазочной системой – с подачей смазки к трущимся деталям; включает масляный насос, приводящийся коленчатым валом, систему патрубков и полостей, фильтр и поддон; предусмотрено устройство «сухого» или «мокрого» картера;

системой зажигания – для поджигания топливно-воздушной смеси; используется только на бензиновых двигателях, поскольку на дизельных моторах топливо с воздухом воспламеняется самостоятельно, при определенном давлении;

системой охлаждения – может быть воздушной или жидкостной, для снижения температуры корпуса мотора, чтобы предупредить износ и выход из строя элементов;

электросистемой – источником электроэнергии, необходимой для работы мотора; включает аккумуляторную батарею, генераторный блок, стартер и проводку с датчиками;

системой выхлопа – для удаления продуктов сгорания в атмосферу, с доочисткой этой смеси, снижением шума от работы двигателя, фильтрующим элементом.

Конструкция узлов совершенствуется, по мере появления новых материалов и конструктивных решений.

С учетом особенностей конструктивного устройства различных элементов двигателей, важно учитывать такие моменты:

• цилиндры могут выполняться отдельно, с запрессовкой в корпус блока, или совместно с корпусом; моноблочные системы не предусматривают восстановления, в связи с тем, что нельзя заменить гильзу;
• корпуса двигателей изготавливают из сплавов чугуна или алюминия, устойчивых к перепадам температуры и высокому давлению;
• головка блока цилиндров выполняется с ним совместно или в виде отдельной детали; при раздельном исполнении возможно использование разных материалов для головки и блока цилиндров;
• работа кривошипно-шатунного механизма может уравновешиваться балансирными валами, расположенными по сторонам от коленвала и нивелирующими влияние инерционных сил; в результате снижается вибрация и шум, исключаются перегрузки двигателя;
• негативное влияние пружин при быстрой работе двигателя с механическим газораспределительным механизмом снижается за счет десмодромной системы управления мотором – со сложной конфигурацией кулачков;
• зависание клапанов исключается легкими материалами для изготовления этих деталей и пружинных элементов, пневматическим приводом;
• альтернатива традиционной конструкции ГРМ – гильзовый способ, разработанный Найтом; предусматривает использование взамен клапанов скользящих гильз, работающих бесшумно и долговечно; этот способ перестали использовать по причинам большого расхода смазочной жидкости, с разработкой верхнеклапанной конструкции;
• ранние модели двигателей комплектовались не стартерами, а генераторами переменного тока (магнето), приводимыми в действие коленчатым валом; это требовало прокручивания вала двигателя для запуска;
• вредное воздействие на экологию выхлопных газов частично снижается каталитическим нейтрализатором, окисляющим и химически преобразовывающим выхлоп;
• электронные системы дополнительно улучшают работу двигателя; изменение фаз газораспределения изменяет нагрузку на мотор, с учетом включенной передачи, снижая потребление горючего; дезактивация цилиндров регулирует объем камер сжатия, отключая ненужные цилиндры; регулировка степени сжатия изменяет объем камер сгорания, с учетом режимов работы мотора.

Эти и другие особенности конструктивно улучшили работу двигателей внутреннего сгорания.

Виды двигателей внутреннего сгорания

Агрегаты классифицируются по ряду отличительных признаков, которые напрямую влияют на устройство двигателя или принцип работы.

Параметры классификации:

• Способ образования смеси в двигателе:внешнее образование смеси (карбюратор, газовый двигатель);
• внутреннее образование.

Количество ходок поршня, прежде чем выполнится рабочий процесс двигателя:

• процесс работы за 4 хода;
• процесс работы за 2 хода.

Количество камер объёмного вытеснения в двигателе:

• 1 камера вытеснения;
• 2 камеры вытеснения;
• много камер вытеснения.

Размещение камер объёмного вытеснения в двигателе:

• в ряд, перпендикулярно горизонту, а так же под небольшим углом;
• угол между осями камер вытеснения составляет 90°;
• угол между осями камер вытеснения составляет 180°.

Отвод избыточной температуры в двигателе:

• посредством обдува воздушными массами;
• посредством обтекания потоком жидкости.

Питание двигателя горючим:

• бензин;
• солярка;
• газ;
• питаются несколькими видами горючего.

Отношение полного объёма камеры к объёму пространства сгорания:

• показатель равен 12-18 единиц (высокая степень);
• показатель равен 4-9 единицам (низкая степень).

Способ наполнения цилиндра двигателя:

• без наддува, атмосферные двигатели, подача разряжением;
• с использованием наддува, подача сжатием.

Угловая частота:

• низкая угловая частота;
• средняя угловая частота;
• высокая угловая частота.

Много других методов, по которым отфильтровывают силовые установки.

Действия в камере объёмного вытеснения разбиты на процессы:

1. Такт, это передвижение поршня из одного крайнего положения в другое крайнее положение, обобщённо, движение детали в одну сторону.
2. Цикл, это количество тактов, которое совершает агрегат, выполняя работу. Как правило, значение равно двум или четырём.
3. Процесс работы: совершение действий над содержимым камеры объёмного вытеснения. Запускаем субстанцию, сжимаем, сжигаем, выпускаем.

Общие сведения по теме[править]

На детали кривошипно-шатунного механизма действуют силы: давления газов, инерции и трения. Особый интерес представляют первые две, имеющие относительно большие и переменные значения и вызывающие деформации, напряжения и колебания, при которых получается динамическое усиление.
Шатун совершает плоско-параллельное движение в плоскости перпендикулярной оси коленчатого вала.
Силы инерции, действующие на него, при расчете деформаций и прочности должны рассматриваться, исходя из распределения массы по длине.
При оценке внешнего действия сил инерции, т.е. действия их в узлах сочленения с поршневым пальцем и шатунной шейкой, производят приведение массы, заменяя сложное распределение ее по длине шатуна конечным числом соответствующих сосредоточенных масс, расположенных на недеформируемом стержне.

Масса шатуна может быть заменена двумя массами, сосредоточенными на осях поршневого пальца , шатунной шейки кривошипа . Такая замена будет эквивалентной при соблюдения следующих условий:

а) сумма всех масс должна быть равна массе шатуна;

б) центр тяжести всех масс должен совпадать с центром тяжести шатуна.

Методы борьбы с вредными воздействиями тепловых двигателей на окружающую среду

Один из способов уменьшения путей загрязнения окружающей среды связан с использованием в автомобилях вместо карбюраторных бензиновых двигателей дизелей, в топливо которых не добавляют соединения свинца.
Перспективными являются разработки автомобилей, в которых вместо бензиновых двигателей применяются электродвигатели или двигатели, использующие в качестве топлива водород.
Другой способ заключается в увеличении КПД тепловых двигателей. В Институте нефтехимического синтеза им. А. В. Топчиева РАН разработаны новейшие технологии превращения углекислого газа в метанол (метиловый спирт) и диметиловый эфир, увеличивающие в 2–3 раза производительность аппаратов при значительном уменьшении электроэнергии. Здесь был создан реактор нового типа, в котором производительность увеличена в 2–3 раза.
Введение этих технологий снизит накопление углекислого газа в атмосфере и поможет не только создать альтернативное сырьё для синтеза многих органических соединений, основой для которых сегодня служит нефть, но и решить упомянутые выше экологические проблемы.

Решение[править]

1.Определение момента инерции шатуна

Приведем массу шатуна к виду:

Центр тяжести всех масс должен совпадать с центром тяжести шатуна ( , где – координаты -ой массы в выбранной системе координат), т.е

или

,

где расстояние от центра масс шатуна до оси поршневого пальца (если начало координат выбрать в центре масс шатуна, а одна из осей совпадает с осью шатуна);

Сумма моментов инерции всех масс относительно оси, проходящей через центр тяжести шатуна, должна быть равна моменту инерции шатуна относительно той же оси

Выразим и :

Тогда момент инерции шатуна выражается как:

(1)

Для определения момента инерции шатуна необходимо знать и , а
также положения его центра тяжести (центра масс). Эти величины определяются взвешиванием на рычажных весах. Высоты опор подбирают такими, чтобы при взвешивании ось шатуна была горизонтальной. Расстояние между опорами A и
B должно быть равно длине шатуна как показано на рисунке справа. Из условия равновесия:

находим

Подставив полученное значение в формулу (1) получим, что

2.Зависимость величин сил, действующих на поршень от угла поворота коленчатого вала

Сила , действующая на поршень может быть разложена на составляющие: , направленная вдоль оси шатуна, и — перпендикулярно (нормально) оси цилиндра. Они могут быть выражены через — угол поворота шатуна относительно центральной оси как:

Найдем зависимость угла поворота шатуна от угла поворота кривошипа . Для этого запишем теорему синусов для треугольника AOB:

– безразмерный параметр КШМ (отношение радиуса кривошипа к длине шатуна)

Значение этого параметра для автомобильных и тракторных двигателей находится в пределах 1/3… 1/4, (т. е. 0,31…0,24). Для решения нашей задачи возьмем и найдем все значения угла .

Построим график зависимости и от угла поворота коленчатого вала

Бензиновый двигатель

Бензиновый двигатель внутреннего сгорания, укомплектован механизмом воспламенения, который поджигает рабочую субстанцию в камере. Моторы такого типа используют смесеобразование за счет карбюратора, или применяют впрыск.

Карбюраторные двигатели изготавливают рабочую смесь в специальном устройстве, называемом карбюратор, после чего смесь воздуха и бензина попадает во впускной коллектор и далее в цилиндр. Из-за низкой топливной экономичности и большого количества вредных веществ в выхлопе мотора, карбюраторные двигатели устарели и в сегодня выпускаются в малых количествах.

Механизмы впрыска двигателя различаются: распределённые, один распылитель на каждый цилиндр у впускного клапана, или одна форсунка во впускном коллекторе. В некоторых конструкциях, форсунка встроена непосредственно в цилиндр. За счёт этого горючее подаётся непосредственно в камеру, горение происходит с большим эффектом, на бедной смеси. Токсичность и топливная экономичность таких агрегатов выше.

Бензиновый мотор:

Классификация двигателей ВС

Со времен первой разработки и до наших дней производятся поршневые и роторно-поршневые ДВС (Ванкеля).

Поршневой двигатель внутреннего сгорания

Рабочая камера сгорания в поршневых моторах располагается внутри цилиндра, между поверхностью плоскости ГБЦ (головки блока цилиндров) и днищем поршня, когда тот находится в верхней мертвой точке (максимальный подъем поршня).

Тепловая энергия образуется при помощи КШМ (кривошипно-шатунного механизма), обеспечивающий возвратно-поступательные движения. Полученная энергия в результате воспламенения смеси давит на поршень, передавая энергию на коленчатый вал.

Поршневые моторы существуют в трех вариациях:

Бензиновый карбюраторный автомобильный двигатель. Посредством карбюрации, топливно-воздушная смесь образуется вне камеры сгорания (внешнее смесеобразование), а готовится в карбюраторе. Смесь воспламеняется от свечи зажигания.

Бензиновый инжектор. смесеобразование происходит внутри камеры сгорания. Топливо подается электронно-управляемыми форсунками, которые могут быть установлены на конце впускного коллектора, либо вмонтированы в ГБЦ. Управляет и корректирует работу всего мотора ЭБУ (электронный блок управления двигателем).

Дизельный двигатель. Воспламенение дизельного топлива происходит без участия свечи зажигания, а посредством сжатия воздуха, в результате чего температура воздуха превышает температуру горения. Впрыск топлива осуществляется форсунками, а за впрыск под давлением отвечает ТНВД (топливный насос высокого давления).

Роторный двигатель внутреннего сгорания

Роторно-поршневой автомобильный двигатель работает следующим образом: рабочая камера двигателя овальной формы, внутри которой движется треугольный ротор, двигающиеся по планетарной траектории вокруг своей оси.

Ротор берет на себя функцию поршня, КШМ и ГРМ (газораспределительного механизма). В камере есть 4 отсека, в каждом их которых происходит такт:

Роторно-поршневые двигатели имеет высокий КПД относительно поршневого, так как потери на трения у первого значительно меньше, но максимальный ресурс ротора не превышает 100 000 км.

Дизельный мотор

Конструктивно дизельный двигатель автомобиля отличается от того, как и из чего состоит бензиновый агрегат. Прежде, мотор такого типа использует тяжёлое топливо. Однако, главное отличие в отсутствии механизма зажигания агрегата. Возгорание поступившего горючего в установке происходит за счет давления.

Сначала мотор сжимает в цилиндре воздух, разогревая до высокой температуры. После достижения поршнем крайней верхней точки, в камеру впрыскивается порция топлива. Высокая температура воспламеняет смесь.

Отрицательный момент агрегата, вес, чувствительность к качеству топлива, меньшие скорости вращения. Вес обусловлен нагрузкой на детали и элементы конструкции.

Положительный момент топливная экономичность, повышенный коэффициент полезного действия и величина крутящего момента на заниженных оборотах.

Дизельный двигатель MTU 12V 2000 S96:

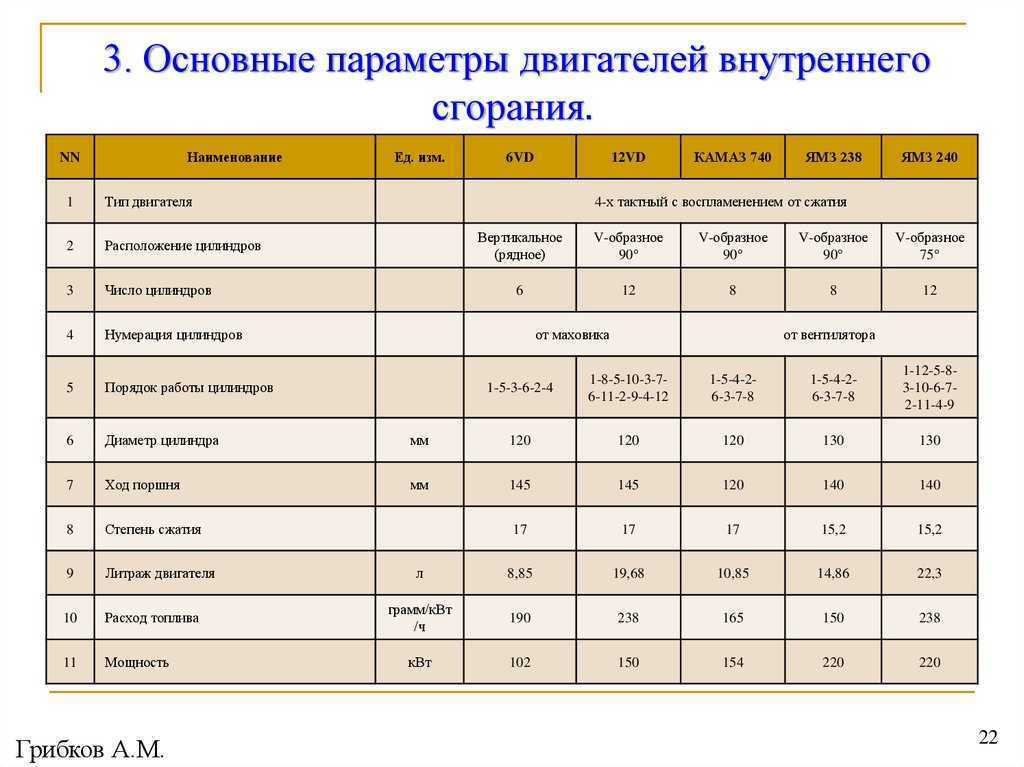

Конструктивные параметры двигателей

Любой двигатель характеризуется следующими конструктивно заданными параметрами (рис. 2), практически неизменными в процессе эксплуатации автомобиля.

Конструктивные параметры двигателей

Объем камеры сгорания — объем полости цилиндра и углубления в головке над поршнем, находящимся в верхней мертвой точке — крайнем положении на наибольшем удалении от коленвала.

Рабочий объем цилиндра — пространство, которое освобождает поршень при движении от верхней до нижней мертвой точки. Последняя является крайним положением поршня на наименьшем удалении от коленвала.

Полный объем цилиндра — равен сумме рабочего объема и объема камеры сгорания.

Рабочий объем двигателя (литраж) складывается из рабочих объемов всех цилиндров.

Степень сжатия — отношение полного объема цилиндра к объему камеры сгорания. Этот параметр показывает, во сколько раз уменьшается полный объем при перемещении поршня из нижней мертвой точки в верхнюю. Для бензиновых двигателей определяет октановое число применяемого топлива.

Более четырех цилиндров[]

V-образный пятиципиндровый двигатель

С появлением четырехтактных двигателей в соревнованиях класса Gran Prix в 2002 году производители обратили свое внимание на разработку машин, согласующихся с всевозможными ограничениями веса и размеров. Для себя компания Honda сделала вывод, что V-образный пятицилиндровый двигатель служит идеальной схемой, отвечающей этим ограничениям

Этот двигатель с тремя цилиндрами, расположенными спереди, и двумя сзади, с поперечным расположением коленчатого вала в раме, подобен старому V-образному трехцилиндровому двухтактному двигателю и чрезвычайно компактен. Это не первый пятицилиндровый мотоциклетный двигатель (при том они очень популярны в автомобильной отрасли). Еще в 1965 году компания Honda (впервые) создала рядный пятиципиндровый двухтактный двигатель, способный развивать частоту 20.000 оборотов в минуту.

Рядный шестицилиндровый двигатель

Рядный шестицилиндровый двигатель

Увеличение числа цилиндров — это один из путей дальнейшего снижения вибрации рядного четырехцилиндрового двигателя. При тщательной проработке конструкции можно избавиться от большинства сил первого и второго порядков и получить уравновешенный шестицилиндровый двигатель. Относительно небольшие поршни такого двигателя формируют равномерный выходной крутящий момент — таким образом, потребность в больших массивных маховиках отпадает. Плата за эту равномерность — сложность конструкции, высокая стоимость и неизбежная ширина силового агрегата.

Наиболее известным среди шестицилиндровых мотоциклов является модель СВХ 1000 компании Honda. Компания Kawasaki тоже испробовала рядный шестицилиндровый двигатель на модели Z 1300, которая изначально разрабатывалась, как туристическая машина и отличалась жидкостным охлаждением и карданной передачей. Среди европейских производителей только компания Benelli применила рядный шестицилиндровый двигатель для исследования его возможностей на своей 750 кубовой модели Sei которая стала первой серийной моделью.

V-образный восьмицилиндровый двигатель

Несомненно, V-образный восьмицилиндровый двигатель это уже крайность, они были чрезвычайно популярны в качестве автомобильных двигателей на протяжении ряда лет за равномерность работы и высокую мощность, но, по вине своих размеров и сложности, редко встречаются на серийных мотоциклах. Модель V-8 Nemesis компании Norton представляет собой самую позднюю разработку в этом направлении.

Процесс смазки коленчатого вала

Смазка коленвала обеспечивается за счет шатунных и коренных шеек

Важно помнить, что смазка коленчатого вала всегда происходит под давлением. Каждая коренная шейка обеспечена индивидуальным подводом масла от общей смазочной системы

Поступившее масло попадает на шатунные шейки по специальным каналам, расположенным в коренных шейках.

Рис. Коленчатый вал двигателя V6

Коленчатый вал воспринимает усилия, передаваемые от поршней шатуном , и преобразует их в крутящий момент . Поэтому коленчатый вал должен быть прочным и жестким.
В качестве материала для коленчатого вала используют высокопрочный чугун и сталь. Чугунные валы изготавливают методом литья, а стальные — методом ковки. Рабочие поверхности коренных и шатунных шеек коленчатого вала подвергают упрочнению с помощью термической обработки и последующей шлифовке.
Коленчатый вал состоит из нескольких коренных шеек, соединенных щеками с шатунными шейками. Щеки коленчатого вала продолжаются в противоположном от шейки направлении, образуя противовесы . В некоторых двигателях грузовых автомобилей используют съемные противовесы, которые крепятся к коленчатому валу болтами. Коренные шейки всегда больше в диаметре, чем шатунные. Коленчатый вал будет более жестким, если коренные и шатунные шейки перекрывают друг друга при взгляде с торца вала. Очевидно, что намного легче добиться перекрытия шеек в ]. Если по обеим сторонам от шатунной шейки расположены коренные шейки, коленчатый вал является полноопорным
. В противном случае он неполноопорный
и поэтому должен быть более жестким, а следовательно, более массивным, чтобы воспринимать значительные изгибающие и закручивающие усилия. Поэтому в современных двигателях в основном применяются полноопорные валы. В настоящее время редко применяют разборные коленчатые валы, хотя такая конструкция вала дает возможность применять шатуны с неразъемной нижней головкой. Переход от шейки к щеке является опасным с точки зрения концентрации напряжений, и поэтому его выполняют по радиусу. Такая конструкция уменьшает возможность появления трещин и последующего усталостного излома.
В качестве коренных и шатунных подшипников скольжения в настоящее время применяют разъемные, тонкостенные вкладыши
. Вкладыши изготавливают из стальной ленты с нанесенным на нее слоем антифрикционного сплава. Для того чтобы установленные вкладыши не проворачивались в опорах коленчатого вала и головках шатунов, они имеют выступ, с помощью которого фиксируются в соответствующих канавках. Для предохранения коленчатого вала от осевых перемещений используются упорные подшипники скольжения.
Внутри коленчатого вала, в щеках и шейках коленчатого вала просверлены отверстия для прохода масла. Подшипники коленчатого вала подвергаются значительным нагрузкам, и даже кратковременная работа двигателя без масла приводит к его выходу из строя, поэтому к шейкам коленчатого вала масло подается постоянно под давлением.
К заднему концу коленчатого вала крепится маховик
. Маховик служит для уменьшения неравномерности работы двигателя, запасая энергию при рабочем ходе и отдавая ее при других тактах, а также выводит КШМ из мертвых точек. Маховик представляет собой массивный диск, выполненный из чугуна. На внешнюю цилиндрическую поверхность маховика напрессован зубчатый венец, обеспечивающий проворачивание коленчатого вала при пуске двигателя с помощью электрического стартера. У многоцилиндровых двигателей рабочий ход происходит одновременно в нескольких цилиндрах. У таких двигателей крутящий момент более равномерный и масса маховика может быть уменьшена.

Создание и применение двигателя внутреннего сгорания

Четырехтактный двигатель внутреннего сгорания рассмотренного нами вида изобрел немецкий инженер Рудольф Дизель (рисунок 3).

Рисунок 3. Рудольф Кристиан Карл Дизель (1858 — 1913)

В 1893 году он получил патент на свой тепловой двигатель. В 1897 году, на «Аугсбургском машиностроительном заводе» был построен первый двигатель Рудольфа Дизеля . Его мощность составляла 20 лошадиных сил при 172 оборотах в минуту. Весил этот двигатель пять тонн. Двигатель Дизеля был четырехтактным.

В 1900 году, на «Всемирной выставке», Рудольф Дизель продемонстрировал двигатель работающий на арахисовом масле (биодизель).

Двигатели внутреннего сгорания имеют очень широкое применение. В ходе их усовершенствования, в мире появлялись новые средства передвижения. Например, автомобили, мотоциклы, самолеты, вертолеты, космические корабли, ракеты, суда на воздушной подушке.

В автомобилях чаще всего стоят четырехцилиндровые двигатели внутреннего сгорания. В каждом цилиндре по очереди происходит рабочий ход. Поэтому коленчатый вал постоянно получает энергию от одного из поршней.

Существуют и двигатели с другим количеством цилиндров. Многоцилиндровые двигатели лучше обеспечивают равномерность вращения вала и имеют большую мощность.

Огнестрельное оружие является простейшим примером ДВС. Цилиндром является ствол оружия, а поршнем — выбрасываемые из оружия пули или снаряды.

Использование ДВС обеспечило быстрый прогресс в военной индустрии: были разработаны танки, истребители, подводные лодки.

В настоящее время двигатели внутреннего сгорания установлены практически на каждом виде транспорта, которым мы пользуемся. Они приводят в движение самолеты, теплоходы, автомобили, тракторы, тепловозы. Мощные двигатели внутреннего сгорания устанавливают на речных и морских судах.
