Рассухариватель клапанов универсальный своими руками
Вопрос, где взять рассухариватель клапанов, возникает перед автолюбителем после того как он решит отремонтировать головку блока или поменять маслосъемные колпачки своими руками. Сделать такой ремонт без этого приспособления не представляется возможным.
Рассухариватель клапанов нужен для сжатия клапанных пружин при разборке, а также при последующей сборке газораспределительного механизма.
Рассухариватели бывают двух видов:
- Для работы только на демонтированной головке.
- Универсальные. Позволяют работать как не снимая головки, так и после ее демонтажа.
Рассухариватель клапанов для ремонта снятой головки напоминает струбцину для сжатия толстых деталей, которая своими упорами нажимает с одной стороны на тарелку, накрывающую пружины, а с другой стороны на клапан. Этот инструмент, конечно, намного удобнее универсального рассухаривателя, так как после сжатия пружин оставляет руки свободными и не мешает вынимать сухари из гнезда. Но использовать его можно только когда головка снята, а ведь не станешь же снимать головку блока только для того, чтобы поменять маслосъемные колпачки. Поэтому автолюбители обычно обходятся универсальным.
Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке. Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой. Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.
При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:
- Ножовка по металлу.
- Дрель со сверлами.
- Сварочный полуавтомат.
Не беда если у вас нет полуавтомата, так как в этой конструкции нужно сделать всего четыре сварочных шва длиною по 1 см каждый.
Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:
- Отрезок стальной трубы диаметром около 1,5 см – 40 см.
- Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
- Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
- Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
- 2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.
Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их. Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.
После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.
После снятия распредвала наденьте крайний кронштейн на шпильку, которая удерживала постель, и наверните на нее гайку. Фигурную шайбу другого кронштейна установите на тарелку, накрывающую пружины клапана и нажмите рукой на рычаг. Наружная поверхность двух сухарей сложенных вместе является усеченным конусом, так же как и посадочное место под них в тарелке. Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда. Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.
Что такое клапан двигателя
Под клапаном подразумевается металлическая деталь, устанавливаемая в головке блока цилиндров. Она является частью механизма газораспределения, и приводится в движение распредвалом.
В зависимости от модификации авто двигатель будет иметь нижнее или верхнее расположение ГРМ. Первый вариант еще встречается в некоторых старых модификациях силовых агрегатов. Большинство производителей уже давно перешли на второй вид газораспределительных механизмов.
Причина тому – такой мотор легче настраивать и ремонтировать. Для регулировки клапанов достаточно снять клапанную крышку, и не нужно демонтировать весь агрегат.
Как устранить стук клапанов
Если в пути от мотора начали исходить непонятные постукивания, первым делом нужно убедиться в нормальном уровне масла в двигателе. Когда масла недостаточно, даже исправный насос не сможет обеспечить смазывание всех необходимых узлов. Нормальным считается средний уровень масла.
Далее следует провести определенные тесты – посмотреть, есть ли стук клапанов на холостых оборотах, что происходит при нагруженном двигателе и во время разгона авто. Усиление шума явно указывает на износ подшипников коленвала.
Если цокот появляется после заливки топлива, можно смело считать его виновником неполадки. Со временем этот эффект пройдет и для двигателя он не критически опасен. Однако лучше впредь не заправляться на этой АЗС.
Что нужно предпринять для устранения стука в клапанах? Выше мы рассматривали, что в конструкции ДВС применяются два или четыре клапана на цилиндр. Также клапаны подразделяются на впускные и выпускные. Работа мотора происходит при высоких температурах. Поэтому металлические детали предсказуемо расширяются. В результате меняется зазор. В случае неправильной регулировки клапанов это чревато быстрым износом системы ГРМ. И двигатель существенно потеряет в мощности. Если зазор увеличится, клапаны будут открываться не полностью. Если зазор окажется слишком мал, произойдет подгорание клапанов и седел.
В случае отсутствия гидрокомпенсаторов в конструкции авто нужно каждые 25 тысяч километров пробега регулировать зазоры клапанов. Не лишним будет также производить очистку этих элементов, потому что в процессе работы на их поверхности образуется нагар. В итоге нормальная работа клапанов нарушается. Таким образом, условия стабильной работы авто и нормального расхода топлива – чистые клапаны и настроенный зазор.
Тепловой зазор можно отрегулировать. Как это сделать, рассмотрим на машине ВАЗ. Из инструментов нам понадобятся рожковые ключи и набор головок. Кроме того, необходимо иметь щуп толщиной 0,15 мм. Далее нужно выполнить следующие действия:
- Установив КПП в нейтральное положение, подкладывают упоры под задние колеса.
- Дают остыть мотору до 20 градусов Цельсия.
- Откручивают болты, удерживающие клапанную крышку. Для этого нужен ключ на 10.
- Шкив коленвала выставляют по меткам. Метка распределительного вала должна совпасть со стрелкой на крышке клапанов.
- При помощи щупа регулируют зазоры шестого и восьмого клапанов. Традиционно клапаны начинают считать со стороны радиатора.
- Проворачивают коленвал на пол-оборота.
- Затем так же щупом настраивают клапаны четыре и семь. Далее коленвал нужно снова провернуть на половину оборота.
- Выставляют зазоры клапанов номер три и один.
- Затем регулируют второй и пятый клапаны.
В конце снова нужно проверить правильность выставления всех зазоров. Щуп должен входить в зазор с небольшим трением, но без значительных усилий. Нужно иметь в виду, что после затяжки контргаек зазор станет меньше. Категорически нельзя оставлять клапан в зажатом состоянии.
Самостоятельная регулировка не всегда помогает убрать стук. Если такое случилось, дальнейший ремонт лучше доверить СТО. Другие причины шума своими руками убрать вряд ли получится. Не исключено, что, несмотря на старание, не получится правильно выставить зазоры клапанов.
Важное уточнение – стук как в холодном, так и в горячем состоянии двигателя свидетельствует о серьезных неисправностях. При обнаружении такой проблемы лучше не откладывать визит на СТО
Во время ремонта очень легко ошибиться, что повлечет усугубление неполадок
Именно поэтому совсем не рекомендуется заниматься самостоятельным ремонтом клапанов новичкам.
Во время ремонта очень легко ошибиться, что повлечет усугубление неполадок. Именно поэтому совсем не рекомендуется заниматься самостоятельным ремонтом клапанов новичкам.
Нужно знать
Что важно знать о вазовских движках в контексте истории? На самых первых выпускаемых заводом десятках моторы стояли еще 8-и клапанные, объем 1,5 и 1,6 литра. На этих как раз клапана не гнуло при неожиданных обрывах ремней. А происходило это (вернее, не происходило) в силу конструкции данных движков
В случае кризисного обрыва поршни не встречались с клапанами. За что конструкторам большой респект. Это позволило многим владельцам первых десяточек – избегать при порывах ГРМ еще и дополнительного ремонта движка в нагрузку ко всему
А происходило это (вернее, не происходило) в силу конструкции данных движков. В случае кризисного обрыва поршни не встречались с клапанами. За что конструкторам большой респект. Это позволило многим владельцам первых десяточек – избегать при порывах ГРМ еще и дополнительного ремонта движка в нагрузку ко всему.

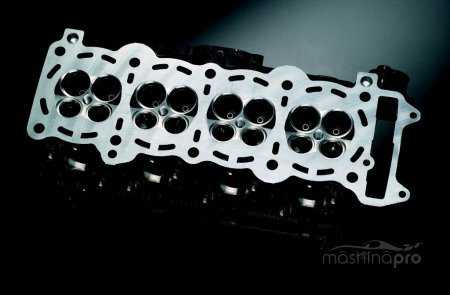

С возникновением модели 2112, на машинку стали устанавливать новый движок – 1,5 литра объемом, но уже с 16-и клапанами (хотя проблемы с двигателем на 2112 не решились). По тем временам – довольно прогрессивно. Увеличилась мощность мотора, его приемистость. Изменилась и конструкция головки. При изменении не сразу обнаружились (а спустя некоторое время) досадные огрехи. Среди которых и наша рассматриваемая проблема.
Дело в том, что при незапланированном обрыве ГРМ в этой модели мотора встреча поршней и клапанов становилась неминуема из-за конструкции самого двигателя. Поршни не имели специальных проточек и в этом случае сильно ударяли по клапанам.
Как результат: последние – гнулись, и приходилось делать восстановительный ремонт. Такая ситуация, конечно, вряд ли нравилась владельцам данного транспорта. Что же предпринять?
Механизм клапана в разрезе
Замена клапанов на ВАЗ-2112 включает в себя все действия, проводимые при замене гидрокомпенсаторов. Сняв компенсатор, можно видеть стержень клапана и верхнюю плоскость тарелки. Тарелка 3 удерживается двумя сухарями 2 (см. схему).
Устройство механизма клапана
Демонтаж включает в себя действия:
Под клапан снизу подкладывают «мягкий упор» (плетёную верёвку и т.п.); Надавливают на тарелку сверху; Сухари извлекают пинцетом или намагниченной отвёрткой; Осторожно отводят тарелку вверх, не допуская отскока пружины. Иногда на «шаге 2» приходится ударять по тарелке молотком, и тут надо соблюдать предельную осторожность
А вообще существует спецоборудование, такое, как показано на фото
Иногда на «шаге 2» приходится ударять по тарелке молотком, и тут надо соблюдать предельную осторожность. А вообще существует спецоборудование, такое, как показано на фото
Оснастка для сжатия пружин
Съёмник работает по принципу тисков. Но усилие при завинчивании должно быть небольшим, иначе делают вывод о «прилипании» сухарей к тарелке. И в этом случае берут молоток.
Артикулы
- 21120-1007010 – впускной клапан;
- 21120-1007012 – клапан выпуска;
- 21120-1007028 – сухарь;
- 21120-1007025 – тарелка верхняя;
- 21120-1007300 – гидрокомпенсатор (о их проверке тут).
Модель 21103 — «обновка» линейки 110
Модель ВАЗ 211103 — третья по счёту модификация линейки 110. Самый старший «брат» этой модели — первая версия Лада 2110 с 8-клапанным карбюраторным мотором, запущенная в производство в 1996 году. Затем, в том же 96-м, страна увидела вторую модификацию ВАЗ 21102, которая была призвана внедрить инжекторные двигатели в линейку. Но количество клапанов по-прежнему оставалось 8. И вот в 1997 году вышел в свет автомобиль ВАЗ 21103 с шестнадцатиклапанным инжекторным силовым агрегатом.
Кроме двигателя, версия 21103 имеет следующие новшества, по сравнению с предшественниками:
- система АБС;
- кондиционер;
- гидроусилитель руля.
Из чего изготавливают клапана
Так как клапаны работают в условиях максимальных температурных и механических нагрузок, они изготавливаются из металла, устойчивого к таким факторам. Больше всего нагревается, а также сталкивается с механическим воздействием место контакта седла и тарелки клапана. При высоких оборотах мотора клапаны быстро опускаются в седла, что создает удар на краях детали. Так же в процессе сгорания смеси воздуха и топлива тонкие края тарелки подвергаются резкому нагреву.

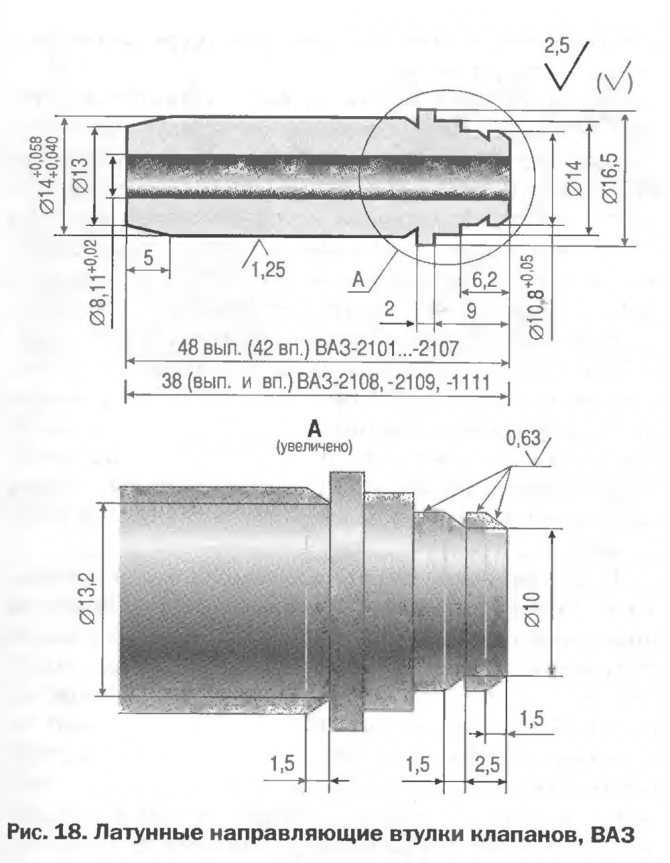

Помимо тарелки клапана нагрузке подвергаются еще и клапанные втулки. Негативными факторами, которые приводят к износу эти элементы, является недостаточная смазка и постоянное трение при быстром передвижении клапанов.
По этим причинам к клапанам предъявляются такие требования:
- Они должны герметично закрывать впускное/выпускное отверстия;
- При сильном нагреве края тарелки не должны деформироваться от ударов о седло;
- Должны быть хорошо обтекаемыми, чтобы поступающей или удаляемой среде не создавалось сопротивление;
- Деталь не должна быть тяжелой;
- Металл должен быть жестким и прочным;
- Не должен подвергаться сильному окислению (когда машина ездит редко, края головок не должны ржаветь).
Деталь, открывшая отверстие, в дизелях нагревается до 700 градусов, а в бензиновых аналогах – до 900 выше нуля. Ситуация усложняется тем, что при таком сильном нагреве открытый клапан не охлаждается. Выпускной клапан может быть изготовлен из любой высоколегированной стали, выдерживающей большой нагрев. Как уже было сказано, один клапан изготавливается из двух разных типов металла. Головка сделана из жаропрочных сплавов, а стержень – из углеродистой стали.
Что касается впускных элементов, то они охлаждаются за счет контакта с седлом. Тем не менее, их температура тоже высокая – порядка 300 градусов, поэтому не допускается, чтобы при нагреве деталь деформировалась.
Часто в состав сырья для создания клапанов входит хром, что повышает его термическую устойчивость. В процессе сгорании бензина, газа или дизтоплива выделяются некоторые вещества, которые могут агрессивно воздействовать на металлические детали (например, это окись свинца). Для предотвращения негативной реакции в материал головки клапана могут входить никель, марганец и азотные соединения.
И напоследок. Ни для кого не является секретом, что в любом двигателе со временем клапана прогорают. Вот небольшое видео о том, по каким причинам это происходит:
ПРИЧИНЫ по КОТОРЫМ прогорают КЛАПАНА в ДВИГАТЕЛЕ АВТОМОБИЛЯ 95% водителей ЭТОГО не ЗНАЛИ
Технические особенности LADA 2110
По сравнению с моделью ВАЗ -21099 эксплуатационные характеристики «десятки» были значительно улучшены. Так расход топлива с 1.5-литровым мотором стал составлять 7.5 /100 км, что на 12% меньше чем у предыдущей модели, а также была увеличена и максимальная скорость до 162 км/час.
Модель с 8-клапанным 79-сильным, 1.5л двигателем развивала уже 170 км/час и проходила до «сотни» за 14 сек. Мотор отлично вписывался в интенсивное городское движение за счет тяговитости и эластичности.
Версия двигателя с двухвальной 16-клапанной головкой, объемом 1.5л выдавала мощность 94л.с. и обеспечивала разгон до «сотни» — 12.5с и максимальные – 185 км/час.
Штанга и коромысло
Первый элемент являет собой металлическую трубку диаметром 12 миллиметром.
Она служит для передачи усилий, что идут от толкателя на коромысло. На трубе имеются запрессованные наконечники сферической формы. Нижний элемент упирается в пяту толкателя, верхний – в регулировочный винт. На наконечниках также предусмотрены отверстия для смазки. Они проходят через полости трубы к подшипнику клапанов. Коромысло предназначено для передачи усилий от штанги на клапан. Изготавливается элемент из стали. Над штангой коромысло имеет короткое плечо. Над клапаном оно более длинное. В коротком имеется контргайка для выставления теплового зазора (касается только механических элементов). Штанга расположена на индивидуальной оси. В нее запрессованы две втулки из бронзы.
Подготовительный этап
Перед заменой следует разместить автомобиль в смотровой яме и полностью выключить бортовую сеть от питания. После этого нужно будет открутить защитные элементы картера для того, чтобы слить оттуда масло
При этом важно помнить о том, что такие операции могут проводиться исключительно на остывшем моторе, чтобы избежать риска получения травм при замене клапанов на ВАЗ-2112
Демонтаж ГБЦ
На моторе ВАЗ-2112 крайне рекомендуется проводить предварительный демонтаж ГБЦ. При этом направляющие клапанов можно в принципе не трогать, но в таком случае нужно будет провести демонтаж различного оборудования, а именно:
- отключить разъем под люком бензонасоса, чтобы он перестал качать;
- завести двигатель и дождаться, пока он заглохнет;
- снять воздушный фильтр посредством ослабления хомутов и отключения разъема, а также откручивая винт ключом «на 10».
Химия для очистки
Корпус подшипников в ВАЗ-2112 плотно прилегает к крышке ГБЦ, причем соединение между этими двумя элементами должно обязательно оставаться герметичным для нормальной эксплуатации транспорта. Чтобы сохранить нужные свойства, следует нанести на кромку корпуса герметики Локтайт-574, КЛТ-75М или другие подобные им.
Прокладку ГБЦ в процессе замены в принципе не обязательно будет смазывать, так как нанесение солидола или графита в конечном итоге может привести, наоборот, только к неприятным последствиям. Есть владельцы ВАЗ-2112, которые предпочитают использовать графитовую смазку для обработки клапанных стержней, но этого также не стоит делать, так как данная процедура проводится исключительно моторным маслом.
Замена клапанов и ремонт седел
Замена клапанов на ВАЗ-2112 (16 клапанов) представляет собой не такую сложную процедуру, какой ее многие представляют. Достаточно только делать все в соответствии с инструкцией:
- Снимаются все комплектующие ГБЦ и отключаются провода.
- Снимается крышка ГБЦ.
- Полностью удаляется весь нагар с цилиндров. Чтобы упростить данную процедуру, можно воспользоваться специальной щеткой, надетой на дрель.
- Все клапаны рассухариваются и достаются пинцетом. Для этого нужно будет зажать пружину.
- На край каждого клапана наносится специальная алмазная крошка.
- Клапан устанавливается обратно на свое место.
- Осуществляется сборка ГБЦ.
В большинстве случаев автовладельцы испытывают проблемы с обработкой края клапана специальной крошкой. Данная процедура осуществляется следующим образом:
- на направляющий клапан нанизывается резиновый патрубок;
- деталь прокручивается до того момента, пока на ее краю не будет видно равномерного следа;
- тщательно удаляются все остатки притирочной пасты.
Если после выполнения данной операции не удалось добиться нужного результата, следует провести замену используемого клапана новой запчастью.
Если после демонтажа клапанов ВАЗ-2112 вы видите, что в каналах скопилось большое количество нагара, перед заменой следует его полностью оттуда удалить с помощью специального шлифовального войлока или же плоской отвертки.
Более наглядно посмотреть на работу мастера можно в этом видео:
Замена маслосъемных колпачков
В идеале маслосъемные колпачки должны меняться после проведения демонтажа головки блока цилиндров, однако на практике далеко не у каждого автовладельца получится реализовать такие условия. При этом нужно понимать, что данная процедура является довольно продолжительной и занимает массу времени, которое следует подготовить заранее.
Сама процедура проводится так:
- Осуществляется демонтаж «клеммы-минуса» с аккумулятора.
- Отключаются высоковольтные провода.
- Выкручиваются свечи.
- Зажимается первый поршень для того, чтобы исключить сбивку фаз газораспределения.
- Снимается клапанная крышка.
- Отключаются различные провода, идущие к колодкам.
- Откручиваются винты крепления, после чего снимается катушка зажигания.
- Снимается дроссель. Многие упрощают данную процедуру, предпочитая демонтировать исключительно приводной трос. Если будет проводиться съем всего дроссельного узла, следует изучить его на предмет наличия загрязнений, так как в большинстве случаев параллельно ремонту проводится и его чистка.
- Винты откручиваются, после чего фиксирующий шланг гидроусилителя уводится в сторону.
- Откручиваются крепежные винты и снимается крышка клапанов.
- Выкручиваются крепежные винты коромысел, после чего они достаются из конструкции.
- Выполняется «рассухаривание».
- Выполняется перепрессовка колпачков.
- Конструкция аккуратно собирается в обратном порядке.
Как выбрать производителя клапанов для ВАЗ 2114 с 8 клапанами?
Выбор производителя клапанов для ВАЗ 2114 с 8 клапанами является важным шагом при замене данных деталей автомобиля. Качество и надежность производителя могут существенно повлиять на работу двигателя и его долговечность.
При выборе производителя клапанов для ВАЗ 2114 с 8 клапанами рекомендуется обратить внимание на следующие факторы:
- Репутация производителя: исследуйте информацию о репутации производителя и его истории на рынке. Известные и уважаемые производители часто предлагают качественные и надежные продукты.
- Качество материалов: узнайте, из каких материалов изготовлены клапаны. Они должны быть изготовлены из высококачественной стали, чтобы обеспечить долговечность и максимальную производительность.
- Технические характеристики: ознакомьтесь с техническими характеристиками клапанов. Убедитесь, что они соответствуют требованиям и спецификациям ВАЗ 2114 с 8 клапанами.
- Отзывы и рекомендации: изучите отзывы и рекомендации других владельцев автомобилей ВАЗ 2114 с 8 клапанами. Это может помочь вам сделать правильный выбор и избежать некачественных продуктов.
- Гарантия: узнайте, предлагает ли производитель гарантию на свои клапаны. Гарантия позволяет вам быть уверенными в качестве и надежности продукта.
Также рекомендуется обратиться к специалистам или автомобильным форумам для получения дополнительной информации о производителях клапанов для ВАЗ 2114 с 8 клапанами. Они могут поделиться своим опытом и рекомендациями, что поможет вам сделать правильный выбор.
Важно помнить, что выбор производителя клапанов для ВАЗ 2114 с 8 клапанами должен быть основан на вашем собственном рассмотрении и оценке всех доступных вариантов. Не стоит экономить на качестве и надежности, так как некачественные клапаны могут привести к серьезным проблемам с двигателем и автомобилем в целом

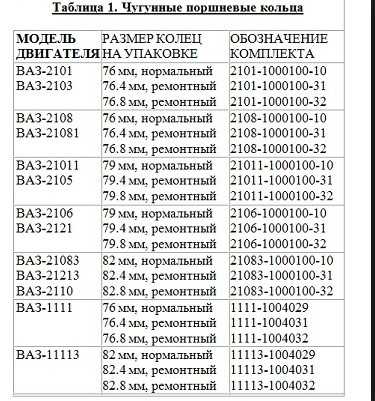

Размеры поршневых колец: таблица (ВАЗ)
На автомобилях вазовского производства устанавливаются двигатели типа:
- 2101/2103/ 2105/2106 (ВАЗ-классика);
- 21213/ 21214/2130 (Нива);
- 2108/21083 (ВАЗ 2108-09-099);
- 2111/2112 (ВАЗ 2110-11-12);
- 21114 (ВАЗ 2113-14-15);
- 11186 (Лада Гранта);
- 11194 (Lada Kalina).
Также есть множество других модификаций ДВС, все вазовские моторы четырехцилиндровые рядные, с общим количеством клапанов 8 или 16. У моторов ВАЗ есть несколько стандартных размеров цилиндров:
- 76 мм;
- 79 мм;
- 82 мм.
У каждого размера предусматривается ремонтное увеличение на 0,4 и 0,8 мм, заводами производятся ремонтные поршни и кольца первого и второго ремонтных размеров. Поршневые кольца с диаметром 76 миллиметров выпускаются для двигателей:
- 2101;
- 2103;
- 2108;
- 1111(Ока).
Первый ремонтный размер ПК для этих моторов – 76,4 мм, второй ремонтный размер – 76,8 мм. Поршни, а также и поршневые кольца 79 мм производятся для ДВС моделей:
- 21011;
- 2105;
- 2106;
На всех этих моторах также есть два ремонтных размера ПК – 79,4 мм (первый ремонт) и 79,8 мм (второй ремонт). Самые распространенный размер ПК – 82 мм, на многих современных автомобилях ВАЗ используется поршневая группа именно этого размера. Диаметр поршневых колец 82 мм можно встретить на двигателях:
- 21083;
- 21213;
- 21214;
- 2130;
- 2123(Chevrolet Niva);
- 2111;
- 21114;
- 11183 (Калина и Гранта);
- 2112;
- 21124;
- 21126(Приора);
У ДВС ВАЗ есть и отклонения от типичных размеров, например, на моторе 11194 объемом 1,4л устанавливаются поршни и ПК диаметром 76,5 мм, этим ДВС комплектуется Ладв Калина. Также есть нестандартный силовой агрегат 1800 см³ ВАЗ-21128 с номинальным диаметром цилиндров 82,5 мм, но серийно АвтоВазом движок не производится.
Разборка ГРМ
Главная цель – удалить два распредвала. Для этого нужно:
- Снять клемму «минус».
- Снять со свечей все провода.
- Отключить свечи от катушек.
- Снять модуль зажигания и шланг, отвечающий за вентиляцию картера.
- Удалить кронштейн, крепящий проводку форсунок. Он прикручен к ГБЦ крышке. Эти же действия нужно произвести с кронштейном жгута №2.
- Снять ресивер.
- Закрыть все ответствуя впускного коллектора тканью.
Дальше нужно отключить датчик фаз, расположенный под шкивом ГРМ. Также нужно отключить и датчик давления, расположенный возле снятого кронштейна. Можно взять ключ на 17 и, не трогая и не проворачивая шкивы, ослабить крепежные винты.
В финале нужно снять ремень и открутить винты на шкивах. Все шкивы без исключения нужно снять с вала. Потом нужно открутить те три винта, которые находятся со шкивами на уровне.
Для демонтажа вала следует выполнить несколько действий:
- Снять крышку ГБЦ.
- Открутить 20 болтов.
- Взять два ключа на 15 и открутить гайки верхней штанги. Те же действия нужно выполнить с гайками, расположенными на кронштейне гайки, но нужен ключ на 13.
- Снять корпус подшипников.
- Вынуть распредвалы.
Регулировка зазоров клапанов на двигателе ВАЗ 2108: порядок действий
Процедура проверки действительного зазора на примере первого подхода выглядит следующим образом:
- провернуть распредвал на 40-50 градусов по часовой стрелке (2-3 зуба);
- снять действительные величины зазоров у 1 (выпускной) и 3 (впускной) клапанов с помощью щупов (счет ведется от ремня ГРМ).
Этапы проверки зазоров в оставшихся парах клапанов ВАЗ 2108 производятся при повороте распредвала с интервалом 180 градусов:
- 220-230: 5 (впускной), 2 (выпускной);
- 400-410: 8 (впускной), 6 (выпускной);
- 580-590: 4 (впускной), 7 (выпускной).
Процесс регулировки клапанов производится при наличии недопустимых отклонений от нормы. Последовательность действий такова:
- установить приспособление для регулировки на шпильки корпусов подшипников, расположенные по торцам;
- ввести изогнутый рычаг между одним из исследуемых толкателей клапанов и кулачком (ручка приспособления должна быть обращена к переднему бамперу автомобиля);
- нажимая на ручку утопить толкатель и установить между краем торца толкателя и распредвалом фиксатор, предотвращающий возврат детали в исходное положение;
- вывести рычаг приспособления и передвинуть его в сторону;
- извлечь с помощью пинцета шайбу;
- установить новую шайбу вычисленной толщины маркировкой вниз;
- убрать фиксатор;
- замерить полученный зазор.
Подбор новой шайбы производится из таких соображений:
- определяется толщина снятой шайбы (если надпись стерта, операция осуществляется с применением микрометра);
- вычисляется необходимая толщина исходя из произведенного ранее замера в формате: размер новой шайбы = толщина старой детали + (замеренный – номинальный зазоры).

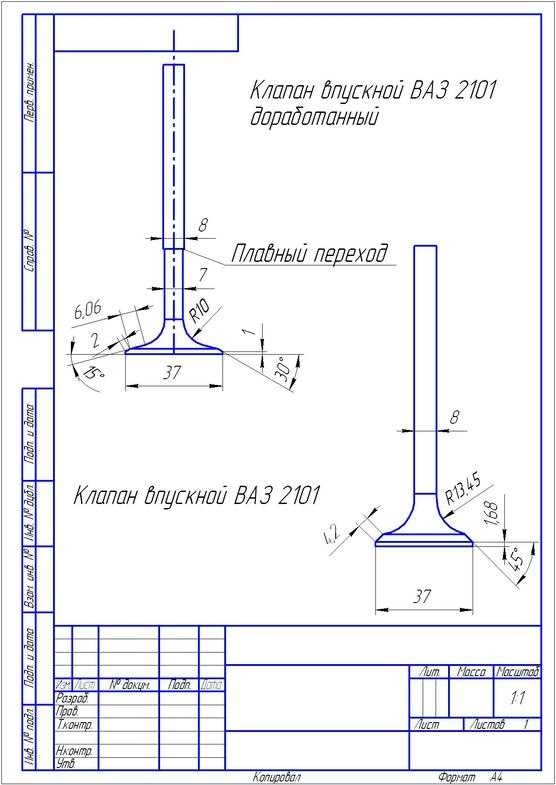

Диаметр стержня клапана ВАЗ: важная характеристика

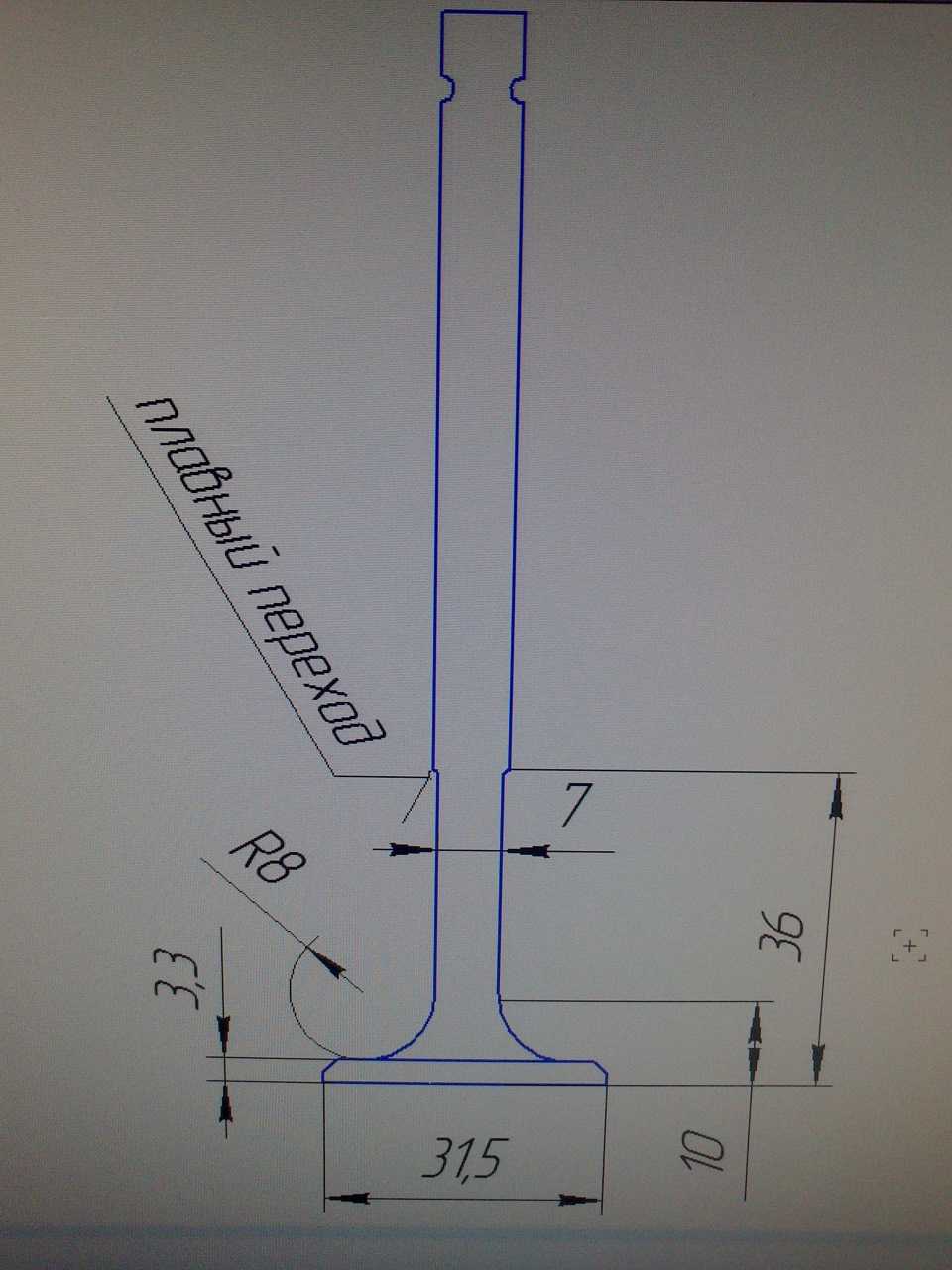

Диаметр стержня клапана ВАЗ — одна из ключевых характеристик, влияющих на работу двигателя. Это размер элемента, который соединяет клапан и держатель, и позволяет регулировать поток газов.
Корректная работа клапанов — залог долгой и бесперебойной работы двигателя. Необходимо выбирать стержни клапанов определенных размеров, учитывая тип двигателя и нагрузки на него.
Возможность регулировки стержней клапанов позволяет улучшить работу двигателя и повысить его мощность. Однако, неверно выбранный диаметр может привести к поломке двигателя из-за повышенной нагрузки на клапаны.
Важно уделить особое внимание выбору стержня клапана ВАЗ в процессе регулярного технического обслуживания и при замене деталей, чтобы обеспечить максимальную работоспособность и безопасность автомобиля
Блок цилиндров
Блок цилиндров 2112 изготовлен из высокопрочного чугуна, и на первый взгляд, аналогичен блоку 21083. Главные отличия – это уменьшенный до 10 мм диаметр болтов крепления головки и отверстий для них в блоке, приливы под датчики системы впрыска топлива и совсем иная технология хонингования цилиндров при производстве.
| Параметр | Значение |
|---|---|
| Материал | Высокопрочный чугун |
| Диаметр цилиндра, мм | 82,0 |
| Межцилиндровое расстояние (расстояние между осями соседних цилиндров блока), мм | 89,0 |
| Высота блока (расстояние между верхней плоскостью блока и осью коленчатого вала), мм | 194,80 |
| Диаметр расточки опор коленчатого вала (под коренные вкладыши), мм | 54,52 |
| Вес, кг | 28,810 |

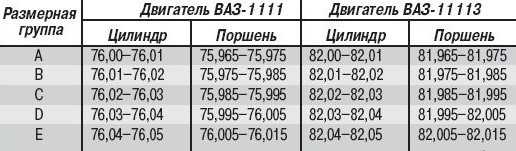

Для блока ВАЗ 2112 определены пять размерных групп. Классы размеров обозначаются буквами: A, B, C, D, E.

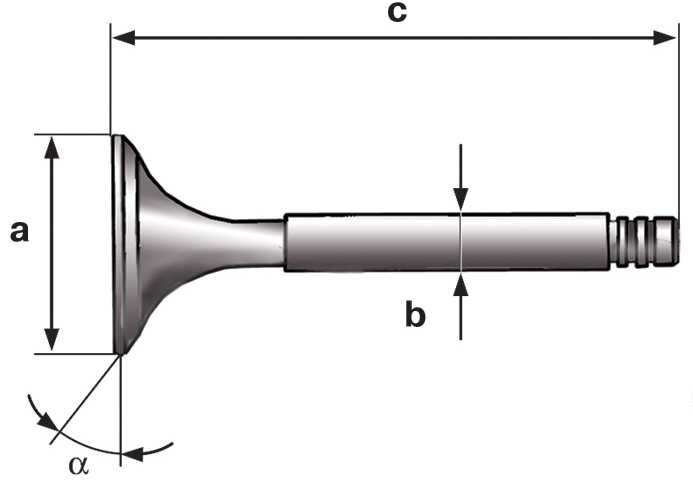

Характеристики стержня клапана
Диаметр стержня клапана является одной из важных характеристик, которую необходимо учитывать при выборе запасных частей для автомобилей ВАЗ. Диаметр стержня может варьироваться от модели к модели, но обычно он составляет от 5 до 7 мм.
Важно отметить, что диаметр стержня напрямую влияет на процесс дросселирования в моторе. Если диаметр стержня будет слишком маленьким, то дросселирование будет затруднено, что негативно скажется на работе двигателя
Если же он будет слишком большим, то клапан может не закрыться полностью, что приведет к снижению компрессии и возникновению других проблем.
Кроме того, качество материала, из которого изготовлен стержень, также важно. Оно определяет прочность и долговечность этой детали
Обычно стержни клапанов изготавливаются из высококачественной стали.
Выбирая запасные части для клапанов ВАЗ, обращайте внимание на характеристики стержня и убедитесь, что они соответствуют требованиям производителя
Разборка ГРМ
Главная цель – удалить два распредвала. Для этого нужно:
- Снять клемму «минус».
- Снять со свечей все провода.
- Отключить свечи от катушек.
- Снять модуль зажигания и шланг, отвечающий за вентиляцию картера.
- Удалить кронштейн, крепящий проводку форсунок. Он прикручен к ГБЦ крышке. Эти же действия нужно произвести с кронштейном жгута №2.
- Снять ресивер.
- Закрыть все ответствуя впускного коллектора тканью.
Дальше нужно отключить датчик фаз, расположенный под шкивом ГРМ. Также нужно отключить и датчик давления, расположенный возле снятого кронштейна. Можно взять ключ на 17 и, не трогая и не проворачивая шкивы, ослабить крепежные винты.
В финале нужно снять ремень и открутить винты на шкивах. Все шкивы без исключения нужно снять с вала. Потом нужно открутить те три винта, которые находятся со шкивами на уровне.
Для демонтажа вала следует выполнить несколько действий:
- Снять крышку ГБЦ.
- Открутить 20 болтов.
- Взять два ключа на 15 и открутить гайки верхней штанги. Те же действия нужно выполнить с гайками, расположенными на кронштейне гайки, но нужен ключ на 13.
- Снять корпус подшипников.
- Вынуть распредвалы.
Характеристики двигателя ВАЗ 2112 1.5 16V
| Параметр | Значение |
|---|---|
| Конфигурация | L |
| Число цилиндров | 4 |
| Объем, л | 1,488 |
| Диаметр цилиндра, мм | 82 |
| Ход поршня, мм | 71 |
| Степень сжатия | 10,5 |
| Число клапанов на цилиндр | 4 (2-впуск; 2-выпуск) |
| Газораспределительный механизм | DOHC |
| Порядок работы цилиндров | 1-3-4-2 |
| Номинальная мощность двигателя / при частоте вращения коленчатого вала | 68,4 кВт-(93 л.с.) / 5600 об/мин |
| Максимальный крутящий момент / при частоте вращения коленчатого вала | 133,3 Н•м / 3300 об/мин |
| Система питания | распределенный впрыск с электронным управлением |
| Рекомендованное минимальное октановое число бензина | 95 |
| Экологические нормы | Евро 3 |
| Вес, кг | 120 |
Как узнать, когда необходимо заменить клапаны на ВАЗ 2114 с 8 клапанами?
Клапаны являются одной из важных деталей двигателя автомобиля ВАЗ 2114 с 8 клапанами. Они отвечают за контроль воздушного и топливного потока в цилиндрах и обеспечивают правильное функционирование двигателя. Однако, с течением времени и эксплуатации автомобиля, клапаны могут износиться или повредиться и требовать замены.
Если у вас есть подозрение, что клапаны на вашем ВАЗ 2114 с 8 клапанами требуют замены, обратите внимание на следующие признаки:
- Неисправности в работе двигателя: если вы замечаете потерю мощности, неравномерную работу двигателя, постоянные трески или вибрации, это может быть признаком неисправности клапанов.
- Ухудшение экономичности топлива: если автомобиль стал тратить больше топлива, чем обычно, это может быть связано с неправильной работой клапанов и потерей сжатия в цилиндрах.
- Характерные звуки и шумы: сильные стуки или стуканье во время работы двигателя могут говорить о проблеме с клапанами.
- Плохая компрессия: если производите диагностику и обнаруживаете низкое давление компрессии в цилиндрах, это может быть вызвано проблемой с клапанами.
Если вы обнаружили хотя бы один из перечисленных признаков, рекомендуется обратиться в авторизованный сервисный центр или к квалифицированному автомеханику для проведения осмотром клапанов и определения необходимости их замены.
Установка новых и качественных клапанов на ВАЗ 2114 с 8 клапанами поможет восстановить работоспособность двигателя и предотвратить возможные серьезные поломки.
Ниже приведена таблица с основными признаками неисправности клапанов и необходимостью их замены:
| Признак неисправности клапанов | Необходимость замены клапанов |
|---|---|
| Потеря мощности двигателя | Да |
| Неравномерная работа двигателя | Да |
| Постоянные трески и вибрации | Да |
| Ухудшение экономичности топлива | Да |
| Характерные звуки и шумы | Да |
| Низкое давление компрессии | Да |
Если у вас есть подозрение на неисправность клапанов, не откладывайте их замену. Регулярное обслуживание и замена клапанов вовремя помогут сохранить надежность и долговечность вашего автомобиля ВАЗ 2114 с 8 клапанами.
Итоги
Таким образом, на вопрос, ВАЗ 2112 1.5 16v гнет клапана или нет, можно дать довольно однозначный ответ. Если стоит действительно движок 1,5 литра (16-и клапанный), то при внезапном обрыве ремня, клапана точно погнутся. Это произойдет в силу особенностей конструкции мотора, которые впоследствии были учтены разработчиками на аналогичном движке объемом 1,6 литра, также 16-и клапанном. На данном движке клапана уже не гнутся, так как присутствует расточка на поршнях, предотвращающая подобное явление.
Такие двигатели устанавливались, согласно вазовской заводской справке, как на модели ВАЗ 2112, так и на ВАЗ 21124 в разные годы выпусков (после 2004 и до 2009). Так что, надеемся, данная информация вам поможет в предотвращении возможных бед при обрыве ремня ГРМ.
1200 руб. за фотоотчёт
Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:
Одним из наиболее распространенных признаков нарушения нормального функционирования клапанов на ВАЗ 2110/2112 — это отчётливый стук при работе двигателя. Также о неправильной работе клапанов может свидетельствовать и остановка мотора при трогании машины, и уменьшение компрессии в цилиндрах.
