Порядок работы двигателя 6 цилиндров автомобиля

Технические данные

Наименование	Значение
Общие данные
Тип	Рядный, с верхним расположением двух распределительных валов
Количество цилиндров	А
Диаметр цилиндра, мм	77
Ход поршня, мм
-двигатель 1,4 л	74.49
двигатель 1.6 л	as.44
Рабочий объем, см3
-двигатель 1,4 л	5396
— двигатель 1,6 л	1591
С геленьосчтмя	UX5:1

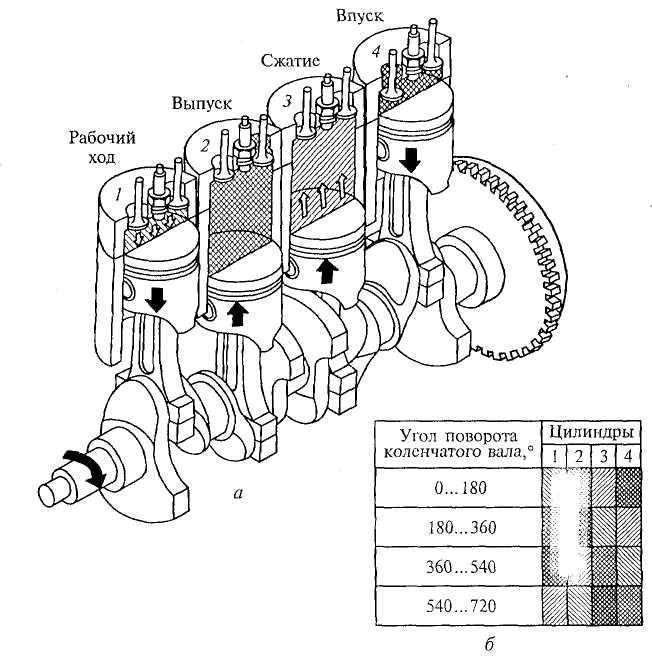

Порядок работы цилиндров	1-3-4-2

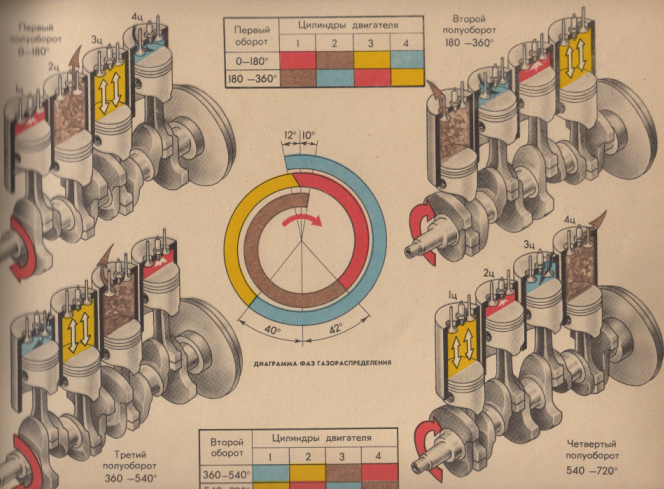

Фазы газораспределения
Двигатель 1,4 л
-впускные клапаны, *
— открытие	12 после ВМТ/ 38 до ВМТ
— закрытие	49 после НМ’1 / 1 до НМТ
— выпускные клапаны. *
— открытие	40до НМТ
— закрытие	3 после ВМТ
Двигатель J .6 л
— впускные клапаны. *
-открытие	10 после ВМТ/
‘ — закрытие	63 после НМТ/ • 13 после НМТ
-открытие	40 до НМТ
-закрытие	3 после ВМТ
Головка цилиндров
Отклонение плоскостности привал очно.й поверх мог.ти блока цилиндров, мм	0.05

Наименование	Значение
f i ШУШпШМЖШШИг1
номинальный	10,000-10,018
— увеличенный на 0,25 мм	10,250-10,268 I
Распределительный вал
— впускных клапанов	НННН1
-двигатель 1,6 л
— двигатель 1,4 л
Диаметр шеек подшипников, мм	22,964-22,980
Осевой люфт, мм	0,10-0,20
	шшшшш
ШШВШЗХЭ^Н
— впускного	5,465-5,480
Угол рабочей фаски.’	45,25-45,75
— впускного	1.1 \|
	1.26
Зазор между стержнем и направляющей клапана, мм
	ШЮШшЯ
— выпускного	0,030-0.054 (max 0,15)

Наименование	Значение
Направляющие втулки клапанов
Длина, мм
— впускного клапана	40.3-40,7
— выпускного клапана	40,3-40,7
Пружины клапанов
Длина пружины клапана в свободном состоянии, мм	44
Отклонение оси пружины клапана от вертикального положения.	Не более 1.5
Блок цилиндров
Дивметр цилиндра, мм	77.00-77,03
Отклонение плоскостности привапочной поверхности блока цилиндров, мм	Не более 0.05/ не более 0,02 на площ. 100×100м&
Поршни
Диаметр поршня, мм	76,97-77,00
Зазор между поршнем и с «емкой цилиндра, мм	0.020-0,040
Ширина канавок для поршневых колец, мм
— компрессионного кольца № 1	1,22-1,2м
— компрессионного кольца №2	1.22-1,24
— маспосьеммого кольца • . ‘
Поршневые кольца
Боковой зазор поршневых колец, мм
— компрессионное кольцо №1	0.03-0.07 (тахО.Ю)
— компрессионное кольцо №2	0,03-0,07
— маслосъемное кольцо	0.06-0.15 (тах0,2)
Зазор в замках поршневых колец, мм
— компрессионное кольцо № 1	0,14-0,28 (max 0,30)
-.омо^ирн^к^ьцоМЙ	0 30 0.45
— маслосъемное кольцо	0,2-0,7 (тах0,8)
Поршнеаые пальцы
Наружный диаметр, мм	18,001 18.006
внутренний диамофотверегйя/уга мор-
Зазор поршневого пальца, мм	0,010-0,020
Внутренний диаметр отоерстия в верх-	17.974-17.985
Усилие запрессовки поршневого пальиз. кг	500-1500
Шатуны
Внутренний диаметр отверстия в нижней головке шатуна, мм	45,000-45.015
Зазор вкладыша шатунного подшипника.	0.018-0,036 (max0,060)
Боковой люфт нижней головки шатуна, мм	0.10-0,25 (max 0,35)

Наименование Значение
ШЗЕЗЯШЯШШШШШ^^^^Ш
Зазор вкладыша коренного подшипника, мм	0.021-0,042 {max 0,05)
‘ ‘ — ‘ — .
Моторное масло
Объем без масляного фильтра, л	3.0
Вязкость и классификация	5W-20 (SL/GF-3)

Объем, л	5.5-5,8
Температура начала открытия, ‘С	82±1.5
Крышка радиатора
Давление открытия вакуумного клапана, кРа	max 6.86

Тип	Терморезистор
— при темпера type 20*С	2,45±0,14
Моменты затяжки резьбовых соединений, Н*м
Болты крепления крышек двигателя	7,8-11,8
Болты крепления нижних защип«.ых кожухов моторного отсека	8,8-10,8
Гайка крепления провода «массы»	9,8-11,8
Болты крепления блока реле и предохранителей	9,8-11,8
!;иш1ерej, •
Гайки и болты крепления подмоторной рамы
Болт крепления натяжителя цепи привода газораспределительного механизма


Болт крепления гидравлического механизма натяжения цепи привода газораспределительного механизма	9.8-11.8
1 Болты крепления крышки головки цилиндров
— 2-й этап	7.5-9,8
\| Болты крепления водяного насоса	9,8-11,8
\| Болты крепления кронштейна генератора	19,6-26,5
-болтМ12	19,6-26,5
Болты крепления термозащитного кожуха выпускного коллектора
Болты крепления крышки термозащитного кожуха выпускного коллектора

Болты крепления крышек подшипников распределительных валов:
-боты Мб	11,8-13,7
— болты М8	J 8.6-22.6
Болты крепления головки цилиндров:
— 1-й этап	17,7-21.6
-2-й этап	довернитена уголЭ0±5′
— 3-й этап	доверните на угол 100±5′
Болты крепления крышек шатунов:
— 1-й этап	17,7-21.6
-2-й этап	доверни юна угол 88-92′
Болты крепления крышек коренных подшипников коленчатого вала:
— 1-й этап	17.7-21,6
— 2-й этап	доверните на угол 88-92″
Пробка слива моторного масла	34^-44.1

Обслуживание

Главная процедура, как и в любом двигателе, это замена масла. Она должна проводиться на G6BA раз в 10 тыс. км пробега. Лучше заливать масла уровня API SJ, SL, по вязкости — 5W-20, 5W-30. Подробнее:

зимой, когда температура воздуха ниже 10 градусов, заливать строго 10W-40;
при температуре ниже 0 до -7 градусов по Цельсию — заливать 15W-40 или 20W-40;
летом заливать 5W-20, 5W-30 или 5W-40.

Что касается объёма масла Hyundai G6BA, то:

при замене с маслофильтром пойдёт 4,5 литра;
без фильтра — 4 литра.

Другие важные процедуры.

Замену ремня ГРМ проводить раз в 60 тыс. км, хотя производитель указывает 90 тыс. При обрыве ремня гнёт клапаны, поэтому надо всегда тщательно проверять ремень, а лучше для профилактики ставить новый раньше срока.
Обновлять воздушный фильтр через каждые 40-45 тыс. км. Однако деталь следует проверять куда чаще — через каждые 15 тыс. км.
Свечи зажигания — подлежат замене каждые 30 тыс. км. Желательно покупать Чампион или NGK

Особое внимание обратить на зазор — должен быть 1-1,1 мм.
Хладагент — менять раз в 90 тыс. км

В системе помещается до 7 литров антифриза.

Неисправности двигателя G6BA

Какие неисправности у двигателя Тускон

Рассмотрим подробнее неполадки этого агрегата:

откручивание заслонок и попадание их в цилиндры — была даже громкая история, связанная с отзывом моторов по данной причине;
сильный стук от гидрокомпенсаторов, которые со временем выходят из строя;
обрыв ремня из-за ослабления натяжения — это сразу же приводит к поломке клапанов, так как они встречаются с поршнями, а у последних не предусмотрены цековки;
плавание оборотов, что объясняется либо глюком датчика оборотов, либо засорением дроссельной заслонки;
угар масла, резкое падение его уровня или проворот шатунных вкладышей возможен по причине выработки маслоколец.
