Порядок выполнения работ
Теперь последовательность действий:
- ВАЗ 2114 устанавливаем на ровную площадку, двигатель должен полностью остынуть, чтобы при замерах не было погрешности из-за расширения металла;
- Снимаем клапанную крышку, а также боковую крышку, под которой находится ремень привода ГРМ. Поверхность под крышкой нужно вытереть от масла. Также следует внимательно осмотреть вал ГРМ на наличие задиров, раковин и следов значительного износа. Если таковые имеются, придется вал заменить;
- Выкручиваем свечи, чтобы в дальнейшем прокручивать коленчатый вал было значительно легче.
- Совмещаем метку на приводной шестерне распределительного вала с выступом на головке блока, то есть устанавливаем ВМТ на первом цилиндре. Сделать это можно при помощи ключа, которым вращаем коленчатый вал за болт крепления шкива. Но некоторые автолюбители поступают несколько по иному – выдомкрачивают слева переднее колесо, включают 4 передачу. Затем попросту вращают колесо, а поскольку передача включена, то это вращение через трансмиссию будет передаваться на двигатель;
- После совмещения меток на шестерне распредвала строго напротив имеющейся метки делаем еще одну мелком. Это несколько упростит в дальнейшем работы.
- Щупом замеряем зазоры на 1 и 3 клапанах (считать нужно от шестерни распредвала. 1-й является выпускным, а 3-й – впускным);
- Зазор на 1 клапане должен составлять 0,35 мм, но допускается погрешность. То есть, берем щуп толщиной 0,35 мм и вставляем его между кулачком вала и регулировочной шайбой. Если щуп ходит с небольшим усилием, то зазор в норме, а вот если щуп не входит или очень свободно, то требуется регулировка. Такую проверку делаем и на 3 клапане, но зазор на нем должен быть 0,2 мм.
- Регулировка клапанов же проводится так: закрепляем устройство для отжатия клапанов на шпильки крепления крышки. У этого устройства имеется изогнутый рычаг, который мы помещаем между кулачком и шайбой. Ручкой устройства надавливаем на этот рычаг, в результате чего он нажмет на толкатель. В комплекте этого устройства идет специальный фиксатор, который мы помещаем между распредвалом и толкателем. После отпускания ручки фиксатор будет удерживать клапан в выжатом состоянии, при этом шайба будет не зажатой и ее можно извлечь пинцетом.
- Разберем на примере, какую шайбу нужно установить будет, чтобы зазор был правильным. К примеру, при проверке на выпускном клапане установили, что он составляет не 0,35 мм, а 0,42 мм, то есть он увеличен на 0,07 мм. Далее извлекаем шайбу, которая была установлена. На ней должна быть нанесена метка, указывающая ее толщину (к примеру, 3,65 мм), если такой метки нет, то придется измерять толщину микрометром. Теперь к толщине шайбы мы добавляем значение, на которое зазор увеличен, в нашем случае – 0,07 мм, в итоге получаем значение толщины шайбы для установки – 3,65+0,07 = 3,72 мм. Но поскольку шайбы с такой толщиной нет в комплекте, то устанавливаем новую шайбу с толщиной, максимально приближенной к полученному значению, то есть 3,7 мм. Именно для этого и допускается погрешность на 0,05 мм.
- Устанавливаем необходимую по толщине шайбу на место меткой с размером вниз (к толкателю). Далее рычагом устройства снова нажимаем на клапан и вытаскиваем фиксатор. На этом регулировка завершена.
- Далее производится регулировка остальных клапанов, но для этого нужно знать порядок. После проверки 1 и 3 клапанов, проворачиваем распредвал на пол-оборота (для удобства установки мы заранее нанесли метку на шестерне) и проверяем 2 (впускной) и 5 (выпускной) клапана. Затем еще проворачиваем на пол-оборота и регулируем 6 (впускной) и 8 (выпускной). Для проверки 4 (впускного) и 7 (выпускного) клапанов еще нужно раз провернуть распредвал на пол-оборота.
После всех работ устанавливаем на место снятые крышки и довольствуемся четкой работой ГРМ и двигателя в целом.
Владельцев автомобилей ВАЗ часто беспокоит , почему в двигателе возникают различные стуки. В частности, почему стучат клапана на холодном двигателе? Этот вопрос не такой простой, как кажется на первый взгляд. Попробуем в нем разобраться.
8 клапанов

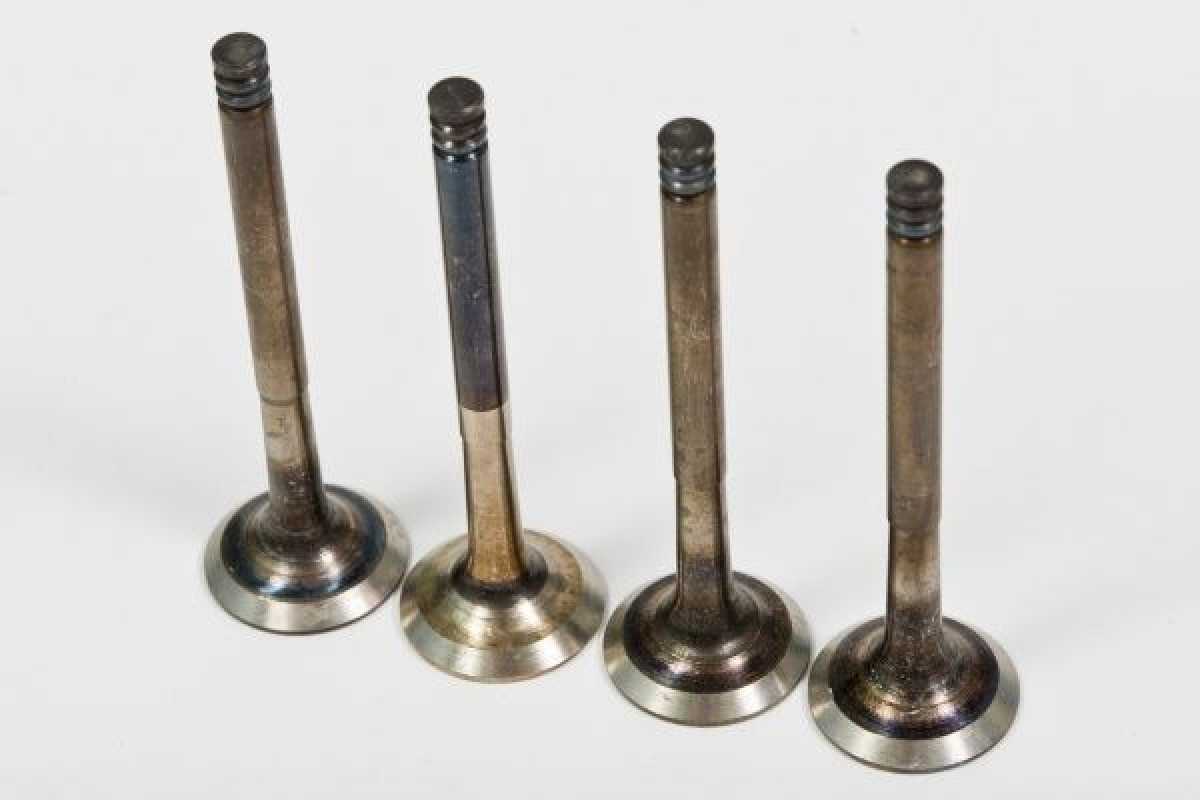

Из чего изготавливают клапана
Так как клапаны работают в условиях максимальных температурных и механических нагрузок, они изготавливаются из металла, устойчивого к таким факторам. Больше всего нагревается, а также сталкивается с механическим воздействием место контакта седла и тарелки клапана. При высоких оборотах мотора клапаны быстро опускаются в седла, что создает удар на краях детали. Так же в процессе сгорания смеси воздуха и топлива тонкие края тарелки подвергаются резкому нагреву.
Помимо тарелки клапана нагрузке подвергаются еще и клапанные втулки. Негативными факторами, которые приводят к износу эти элементы, является недостаточная смазка и постоянное трение при быстром передвижении клапанов.
По этим причинам к клапанам предъявляются такие требования:
- Они должны герметично закрывать впускное/выпускное отверстия;
- При сильном нагреве края тарелки не должны деформироваться от ударов о седло;
- Должны быть хорошо обтекаемыми, чтобы поступающей или удаляемой среде не создавалось сопротивление;
- Деталь не должна быть тяжелой;
- Металл должен быть жестким и прочным;
- Не должен подвергаться сильному окислению (когда машина ездит редко, края головок не должны ржаветь).
Деталь, открывшая отверстие, в дизелях нагревается до 700 градусов, а в бензиновых аналогах – до 900 выше нуля. Ситуация усложняется тем, что при таком сильном нагреве открытый клапан не охлаждается. Выпускной клапан может быть изготовлен из любой высоколегированной стали, выдерживающей большой нагрев. Как уже было сказано, один клапан изготавливается из двух разных типов металла. Головка сделана из жаропрочных сплавов, а стержень – из углеродистой стали.
Что касается впускных элементов, то они охлаждаются за счет контакта с седлом. Тем не менее, их температура тоже высокая – порядка 300 градусов, поэтому не допускается, чтобы при нагреве деталь деформировалась.

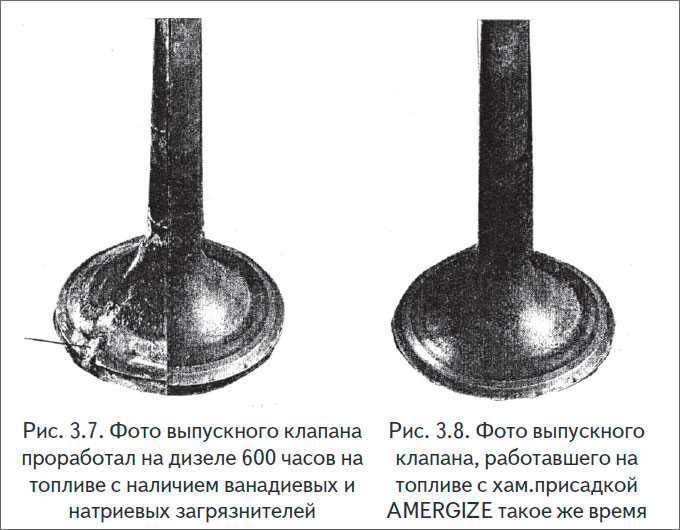

Часто в состав сырья для создания клапанов входит хром, что повышает его термическую устойчивость. В процессе сгорании бензина, газа или дизтоплива выделяются некоторые вещества, которые могут агрессивно воздействовать на металлические детали (например, это окись свинца). Для предотвращения негативной реакции в материал головки клапана могут входить никель, марганец и азотные соединения.

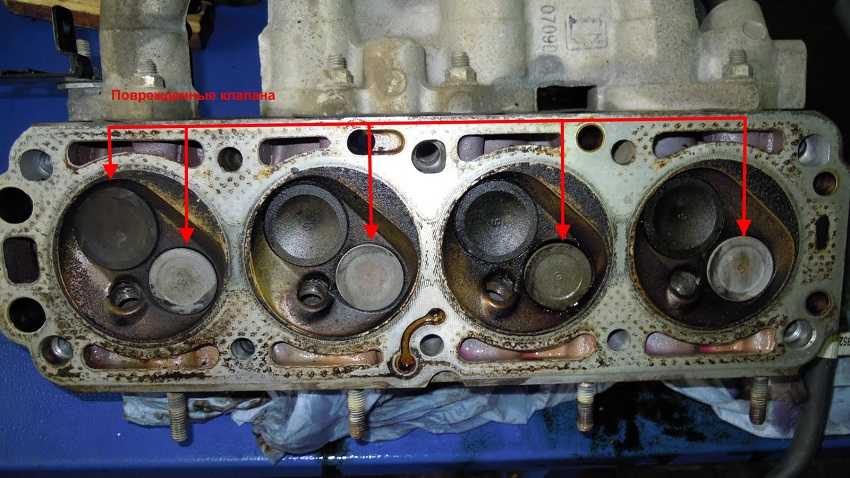

И напоследок. Ни для кого не является секретом, что в любом двигателе со временем клапана прогорают. Вот небольшое видео о том, по каким причинам это происходит:
ПРИЧИНЫ по КОТОРЫМ прогорают КЛАПАНА в ДВИГАТЕЛЕ АВТОМОБИЛЯ 95% водителей ЭТОГО не ЗНАЛИ
Смотрите это видео на YouTube
Статьи по теме
Порвался ремень генератора: что делать в такой ситуации
Защита картера двигателя: мнения экспертов и автолюбителей
Сколько антифриза в системе охлаждения, и почему так важно знать его уровень
Ремонт турбины на дизельном двигателе: все проще, чем кажется
Уровень масла в двигателе: как правильно замерить и что делать при резком колебании
Ремонт дизельного мотора по всем правилам
Как часто надо менять масло в двигателе: рекомендации завода-изготовителя и специалистов
Присадки для бензиновых двигателей: использовать или нет
Присадки для дизельного двигателя: их виды и критерии выбора
Объем масла в двигателе: как выяснить, сколько нужно
Замена масла в двигателе: когда это нужно делать и как
Чистка топливных форсунок для бесперебойной работы двигателя
Сколько масла заливать в двигатель: как не испортить мотор
Какое масло заливать в двигатель: общие советы и конкретные примеры
Какой выбрать антифриз: рейтинг ТОП-11
Количество клапанов на цилиндр
Нельзя однозначно ответить на вопрос, сколько клапанов должно быть в двигателе внутреннего сгорания – всё зависит от конкретной модели.

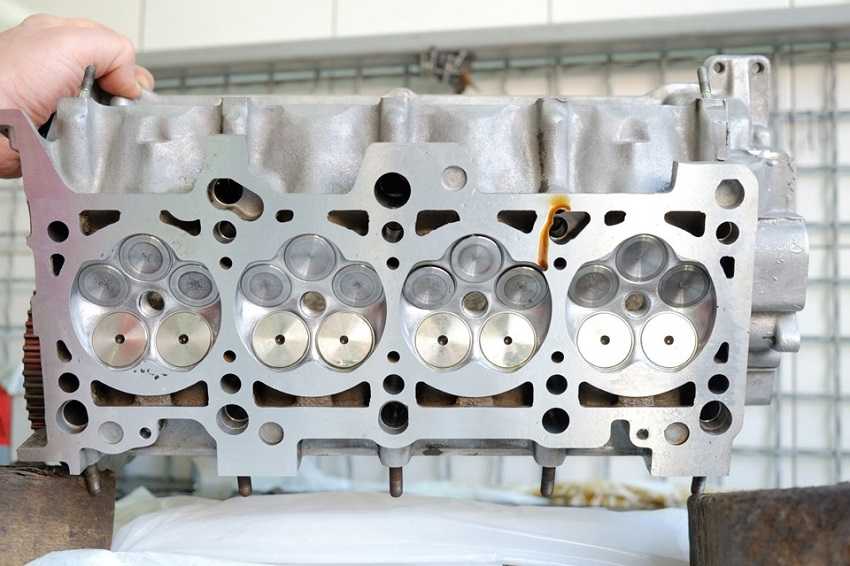

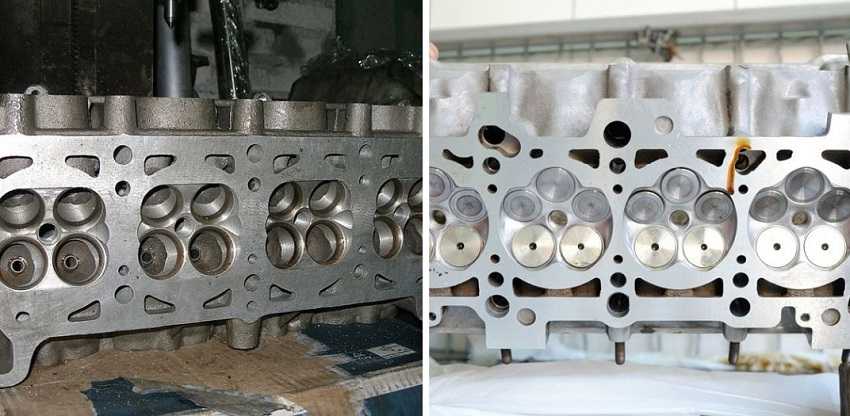

ГБЦ с 4 и 5 клапанами на цилиндр
