Типовые параметры эбу приора 16 клапанов

Паспортные данные автомобиля Лада Приора

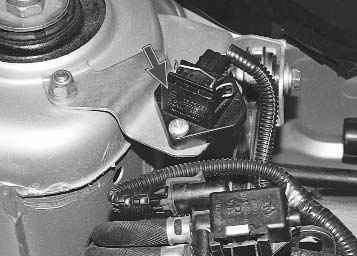

Данные об автомобиле приведены в табличке, прикрепленной к правой чашке брызговика. Паспортные данные автомобиля в подкапотном пространстве:
1 — идентификационный номер автомобиля (VIN);
2 — табличка с данными об автомобилеРасшифровка таблички:
АВТОВАЗ — обозначение завода-изготовителя;
№ РОСС RU.MT02.E04897 — номер одобрения типа транспортного средства;
ХТА21703070000000 — VIN автомобиля;
21126 — модель двигателя;
1578 — допустимая полная масса автомобиля, кг;
2378 — допустимая масса автомобиля с прицепом, оборудованным тормозами, кг;
1-800 — максимально допустимая нагрузка на переднюю ось, кг;
2-800 — максимально допустимая нагрузка на заднюю ось, кг. Вертикальная колонка слева № для з/ч — обозначает номер для запасных частей
Идентификационный номер автомобиля (VIN) выбит на правой чашке брызговика, рядом с креплением верхней опоры амортизаторной стойки. Данные об автомобиле приведены в табличке, прикрепленной к правой чашке брызговика.
Идентификационный номер расшифровывается следующим образом:
ХТА — по международным стандартам обозначает код завода изготовителя;
217030 — модель автомобиля;
7 или буква алфавита — модельный год выпуска автомобиля (7 — 2007 г.);
0000000 — номер кузова
Идентификационный номер автомобиля (VIN) продублирован на площадке, расположенной в нише для запасного колеса.

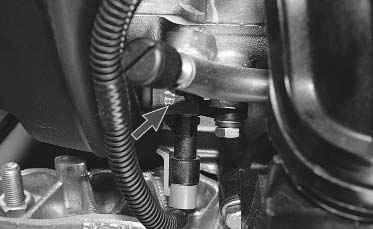

Модель и номер двигателя выбиты на площадке блока цилиндров, расположенной над картером сцепления (увидеть номер можно, сняв корпус воздушного фильтра или воспользовавшись маленьким зеркалом).

Температурный контроллер системы охлаждения двигателя

Все опытные автолюбители знают, что это устройство контролирует не только состояние жидкости в СОД, но и отвечает за экономичность работы двигателя. Принцип функционирования прибора заключается в изменении сопротивления в зависимости от температуры. После анализа показаний ЭБУ дает команду на увеличения или уменьшение подачи топливной смеси.

При обнаружении повышенного расхода горючего это первый датчик, который стоит проверить. Для этого проводится ряд измерений при фиксированных температурных значениях и сравнение показаний с табличными данными. Средние цифры сопротивления при непрогретом двигателе составляют от 2 до 6 кОм, а при «горячем» – от 250 до 350 Ом.

Параметры ваз 2110 8 кл диагностика

Диагностика двигателя ВАЗ

В этом разделе вы сможите найти информацию о заводских прошивках и наиболее распрастранённых проблемах с ними. Методы поиска неисправностей в ряде возникающих случаев. Коды неисправностей и наиболее распространённые их причины возникновения.

Таблицы типовых параметров и моменты затяжки резьбовых соединений

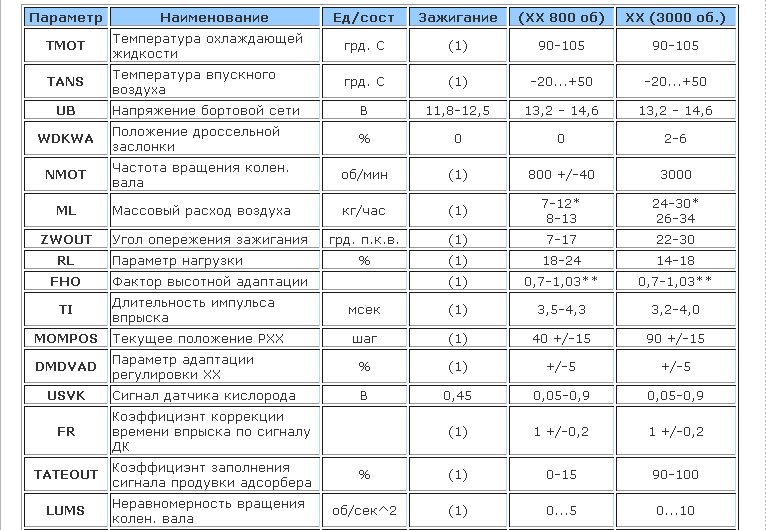

Таблица типовых параметров, для двигателя 2111

* Эти параметры не используются для диагностики данной системы управления двигателем.

** Для системы распределенного последовательного впрыска топлива.

(для двигателей 2111, 2112, 21045)

Таблица типовых параметров, для двигателя ВАЗ-2111 (1,5 л 8 кл.)

Примечание к таблице:

(1) — Значение параметра не используется для диагностики ЭСУД.

(2) — Когда датчик кислорода не готов к работе(не прогрет), то напряжение выходного сигнала датчика равно 0,45В. После того как датчик прогреется, напряжение сигнала при неработающем двигателе будет менее 0,1В.

(3) — Для контроллеров с более поздними версиями программного обеспечения желаемые обороты холостого хода составляют 850 об/мин. Соответственно меняются и табличные значения параметров ОБ.ДВ. и ОБ.ДВ.ХХ.

Таблца типовых параметров, для двигателя ВАЗ-2112 (1,5 л 16 кл.)

Примечание к таблице:

(1) — Значение параметра не используется для диагностики ЭСУД.

(2) — Когда датчик кислорода не готов к работе(не прогрет), то напряжение выходного сигнала датчика равно 0,45В. После того как датчик прогреется, напряжение сигнала при неработающем двигателе будет менее 0,1В.

Таблица типовых параметров, для двигателя ВАЗ-2104 (1,45 л 8 кл.)

Примечание к таблице:

(1) — Значение параметра не используется для диагностики ЭСУД.

(2) — Когда датчик кислорода не готов к работе(не прогрет), то напряжение выходного сигнала датчика равно 0,45В. После того как датчик прогреется, напряжение сигнала при неработающем двигателе будет менее 0,1В.

(3) — Для контроллеров с более поздними версиями программного обеспечения желаемые обороты холостого хода составляют 850 об/мин. Соответственно меняются и табличные значения параметров ОБ.ДВ. и ОБ.ДВ.ХХ.

(для двигателей 2111, 2112, 21214)

Таблица типовых параметров, для двигателя 2111

(1) — Значение параметра для диагностики системы не используется.

* При снятии клеммы аккумуляторной батареи эти значения обнуляются.

** Проверка этого параметра актуальна, если B_ZADRE1=»Да».

*** В скобках приведен диапазон типичных значений параметра для того случая, если определено значение параметра ASA.

ПРИМЕЧАНИЕ. В таблице приведены значения параметров для положительной температуры окружающего воздуха.

Таблица типовых параметров, для двигателя 2112

(1) — Значение параметра для диагностики системы не используется.

* При снятии клеммы аккумуляторной батареи эти значения обнуляются.

** Проверка этого параметра актуальна, если B_ZADRE1=»Да».

*** В скобках приведен диапазон типичных значений параметра для того случая, если определено значение параметра ASA.

ПРИМЕЧАНИЕ. В таблице приведены значения параметров для положительной температуры окружающего воздуха.

Таблица типовых параметров, для двигателя 21214-36

(1) — Значение параметра для диагностики системы не используется.

* При снятии клеммы аккумуляторной батареи эти значения обнуляются.

** Проверка этого параметра актуальна, если B_ZADRE1=»Да».

*** В скобках приведен диапазон типичных значений параметра для того случая, если определено значение параметра ASA.

ПРИМЕЧАНИЕ. В таблице приведены значения параметров для положительной температуры окружающего воздуха.

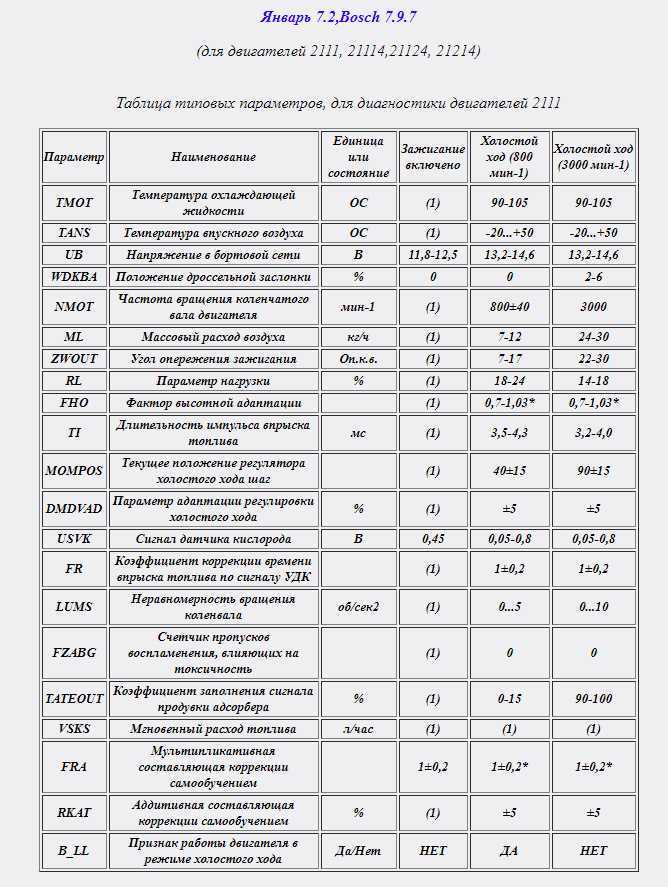

(для двигателей 2111, 21114,21124, 21214)

Таблица типовых параметров, для диагностики двигателей 2111

(1) — Значение параметра для диагностики системы не используется.

ПРИМЕЧАНИЕ. В таблице приведены значения параметров для положительной температуры окружающего воздуха.

Таблица типовых параметров, для диагностики двигателей 21114 и 21124

(1) — Значение параметра для диагностики системы не используется.

ПРИМЕЧАНИЕ. В таблице приведены значения параметров для положительной температуры окружающего воздуха.

Таблица типовых параметров, для диагностики двигателей 21214-11

(1) — Значение параметра для диагностики системы не используется.

ПРИМЕЧАНИЕ. В таблице приведены значения параметров для положительной температуры окружающего воздуха.

• Можно ли ездить без кардана на ниссан х трейл т31



• Стучат дворники лансер 10



• Ваз 2114 глохнет в жару на ходу



• Уаз патриот или приора что лучше



• Каково худшее время работы алгоритма беллмана форда на графе с n вершинами

Повышенный расход топлива на Lada Priora: почему?

Довольно часто безосновательное повышение «аппетита» связано с неисправностями элементов системы электронного управления мотором. Наиболее уязвимы компоненты, участвующие в расчете оптимального состава смеси:

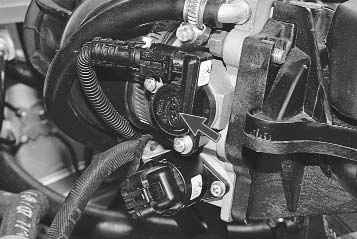

• датчик положения «дросселя» (ДПДЗ), смонтированный в корпусе дроссельного узла;
• измеритель температуры охлаждающей жидкости, установленный в корпусе блока цилиндров;
• датчик кислорода (лямбда-зонд), находящийся в корпусе выпускного коллектора;
• датчик массового расхода воздуха (ДМРВ), смонтированный в патрубке, подающем воздух к дросселю;
• регулятор холостого хода (РХХ), смонтированный в дроссельном узле.

Неисправности такого рода диагностируются с использованием специального аппаратного обеспечения и устраняются путем замены датчиков заведомо исправными. Установка нового датчика с неверным кодовым шифром может стать причиной увеличения «аппетита».

Впрочем, росту расхода топлива на Приора с мотором на 16 клапанов могут способствовать и другие причины:

• низкое и нестабильное давление в топливной системе, указывающее на забитые форсунки, малый ресурс топливного насоса, наличие забитых фильтров в системе;
• засоренный катализатор, провоцирующий подготовку обогащенной смеси;
• загрязненный воздушный фильтр, не только нарушающий работу ДМРВ, попутно снижая его ресурс, а и провоцирующий возникновение явления «воздушного голодания»;
• холодный или постоянно перегревающийся мотор (особо актуально при нерабочем термостате).

Потребление горючего может повышаться из-за наличия подсоса воздуха в системе питания. Часто местом «нежелательной подпитки» являются штуцеры, расположенные на задней стороне шумоизолирующего пластикового кожуха мотора с надписью «16 VALVE». Надев заглушки штуцеров прокачки тормозных цилиндров на рассматриваемые узлы, можно предотвратить подсос воздуха.

Методика настройки холостого хода на Bosch M7.9.7 и М73.

Замечено, что если на исправном двигателе хотя бы немного обогатить смесь на ХХ, то он выравнивается и начинает работать ровно и стабильно. Но для того, что бы можно было произвольно устанавливать состав смеси на ХХ, необходимо вывести режим холостого хода из зоны лямбда – регулирования.

Рассмотрим подробно процесс настройки на конкретном примере, с использованием программы-редактора ChipTuningPro:

1. Итак, для начала поднимем совсем немного обороты холостого хода, до 880 об/мин-1.

2. Далее, необходимо немного расширить диапазон, который будет считаться зоной холостого хода. Делается это для того, что бы при эксплуатации автомобиля гарантировано не было включений лямбда-регулирования при закрытом дросселе – положении ДПДЗ от % до 1.17%.

3. Устанавливаем смесь, которую желаем видеть на ХХ. Для моторов в хорошем состоянии достаточно задать .93 – .95. Но, если результат не устаивает, при, например, изношенном двигателе, вполне можно забогатить и до .85:

4. Теперь выключаем лямбда регулирование на ХХ: Калибровку «Условие выхода из регулирования (ISS=1) устанавливаем в максимальное значение 143.3, т.е моделируем ситуацию, при которой лямбда-регулирование не наступит никогда:

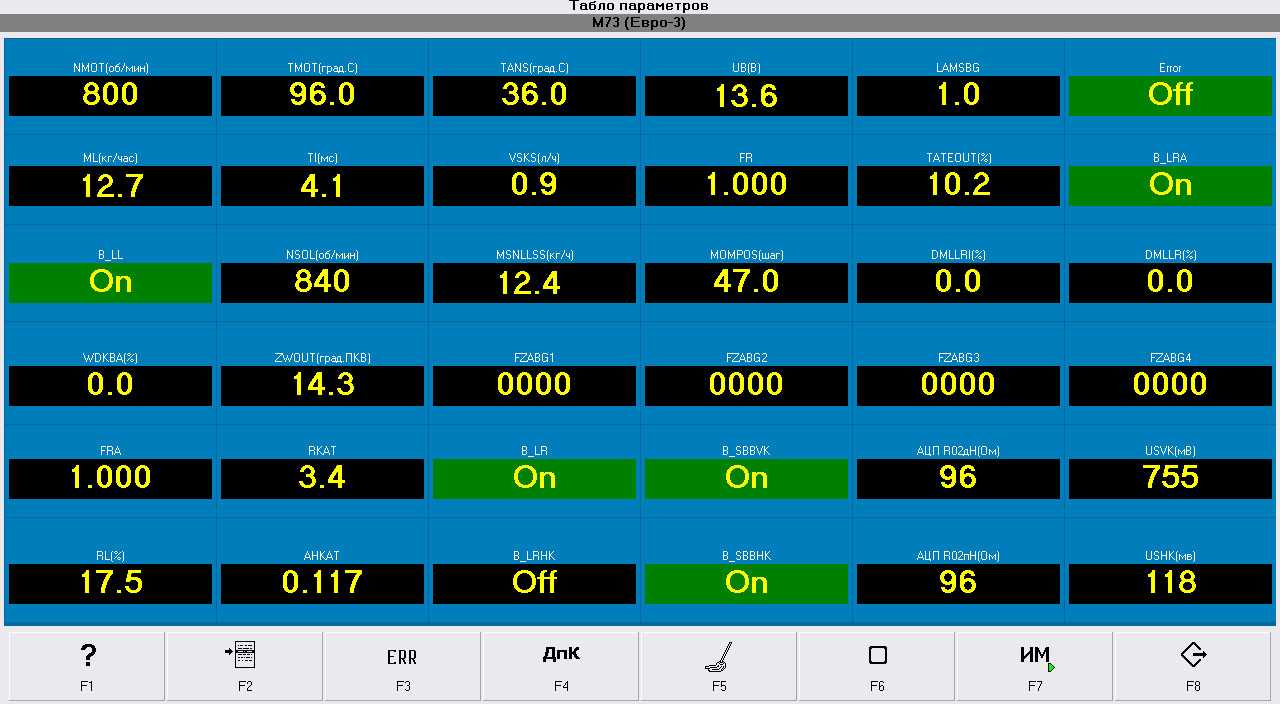

Классика Евро‑3 с ЭСУД М73

Принцип применим к любым системам и двигателям, но лучший результат получается на доисторических классических двигателях, которых заставляют выполнять нормы Евро‑3. Далее рассмотрим применение данной методики на примере классического двигателя с блоком управления М73.

Как и в случае с М7.9.7, сначала немного приподнимаем обороты ХХ. Оптимально для классики 880 об/мин-1. Для их установки в М73 есть целых две таблицы.

И, наконец, самое главное, запрещаем лямбда-регулирование на ХХ, задав программе невыполнимые условия для включения регулирования на ХХ.

Все, цель достигнута.

Схема распиновкм ЭБУ Январь 7.2 ВАЗ 2114

В контроллере ВАЗ 2114 очень часто случаются поломки. В системе имеется функция самодиагностики – ЭБУ опрашивает все узлы и выдает заключение о пригодности их к работе. Если вышел какой-либо элемент из строя, на приборной панели загорится лампа «Check Engine».

Узнать, какой именно датчик или исполнительный механизм вышел из строя, можно лишь при помощи специального диагностического оборудования. Даже с помощью знаменитого OBD-Scan ’а ELM-327, полюбившегося многим за простоту использования, можно считать все параметры работы двигателя, найти ошибку, устранить ее и удалить из памяти ЭБУ ВАЗ 2114.

Взаимозаменяемость

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример

В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

• Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
• Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
• Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т.д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30)

Проверка форсунок «Лады Приоры»

Как уже говорилось выше, сбоить может как ЭБУ топливной системы, так и сама форсунка. Для проведения полной диагностики ЭБУ требуется специальное программное обеспечение, которого у рядового автомобилиста просто нет. Поэтому единственным вариантом является диагностика машины в сервисном центре. Программа, подключённая к специальному оборудованию, быстро обнаружит ошибки ЭБУ и исправит их.

Полная проверка форсунок «Приоры» возможна только на специальном стенде

А если проблемы возникли в механической части форсунки, то программа диагностики будет бесполезна. Максимум, что она сможет сделать — это указать, какой именно цилиндр работает неправильно. После этого автовладельцу остаётся лишь заменить вышедшую из строя форсунку на указанном цилиндре, поскольку ремонту эти устройства не подлежат.

Параметры диагностики автомобиля

И на последок самое главное. Что мы подразумеваем под параметрами диагностики автомобиля?

Многие не до конца понимают суть диагностики сканером или адаптером. А сути здесь две и они очень важны:

Данный вид диагностики позволяет определить уже явные проблемы. Тонкую диагностику таким способом не выполнишь. Для этого необходимы другие устройства и инструменты — мотор-тестеры, пневмотестеры, компрессометры, манометры и т.п. И самое главное — когда мы подключаемся к колодке диагностики, то мы подключаемся к блоку управления двигателем! Поэтому мы не видим реальной картины! Мы лишь видим то, что видит блок управления! Если длительность импульса впрыска в параметрах диагностики показана 2.5 мсек, то это не означает, что это так и есть на самом деле. Это лишь ЭБУ задал такое время впрыска. А как на самом деле отработала форсунка, мы не видим

И это очень важно понимать

Поэтому данные параметры диагностики являются лишь начальным этапом при диагностике автомобиля и далеко не всегда они могут нам помочь.

Это не панацея, а лишь первый и довольно грубоватый анализ ситуации. Порой простой осмотр свечей зажигания может сказать больше, чем все эти параметры.

Но, в то же время, такая диагностика может оказаться незаменимой и очень полезной в разных ситуациях. Например, при покупке автомобиля можно узнать много нехорошего, как в этом видео на нашем канале

Управляющее устройство состояния поступающего воздуха

Контроль состояния воздуха для смеси осуществляется двумя приборами:

• MAP Sensor – измеряет объем поступающего воздуха. Работает по принципу – чем больше поступает воздуха при открытой заслонке, тем больше подается горючего. Задача – создать оптимальное соотношение смеси 14,7:1.
• MAF Sensor – контролирует массу воздуха, который поступает в цилиндры. Конструктивно состоит из резистора и платиновой нити, температурные показатели которой в идеале поддерживаются на одном уровне. ЭБУ определяет перепад температур и подает на контроллер сигнал, соответствующий определенному потоку воздуха.

Выяснить, какой из этих датчиков неисправен, можно при помощи автосканера. Некоторые авто оснащаются режимом самодиагностики, но не стоит полностью полагаться на его возможности. Поэтому специалисты рекомендуют использовать сканирующее устройство и проверять характеристики не только сенсоров, но и инжекторной системы.

Сравним архитектуры

На данный момент в мире существует множество различных архитектур АЦП. У каждой из них есть свои преимущества и недостатки. Не существует архитектуры, которая бы достигала максимальных значений всех, описанных выше параметров. Проанализируем какие максимальные параметры скорости и разрешения смогли достичь компании, выпускающие АЦП. Также оценим достоинства и недостатки каждой архитектуры (более подробно о различных архитектурах можно прочитать в статье на хабр). Таблица сравнения архитектур

Тип архитектуры	Преимущества	Недостатки	Максимальное разрешение	Максимальная частота дискретизации
flash	Быстрый преобразователь. Преобразование осуществляется в один такт.	Высокое энергопотребление. Ограниченное разрешение. Требует большой площади кристалла ( компараторов). Трудно согласовать большое количество элементов (как следствие низкий выход годных).	14 бит 128 КВыб/с AD679	3 бит 26 ГВыб/с HMCAD5831
folding-interpolated	Быстрый преобразователь. Преобразование осуществляется в один такт. Требует меньшее число компараторов благодаря предварительной «свёртке» всего диапазона обработки в некоторый более узкий диапазон. Занимает меньше площади.	Ошибки, связанные с нелинейностью блока свёртки. Задержка на установление уровней в блоке свёртки, которая уменьшает максимальную fs. Среднее разрешение.	12 бит 6.4 ГВыб/с ADC12DL3200	12 бит 6.4 ГВыб/с ADC12DL3200
SAR	Высокая точность. Низкое энергопотребление. Легка в использовании.	Ограниченная скорость.	32 бит 1 МВыб/с LTC2500	10 бит 40 МВыб/с XRD64L43
pipeline	Быстрый преобразователь. Самая высокая точность среди быстрых АЦП. Не занимает большую площадь. Имеет меньшее потребления, среди аналогичных быстрых преобразователей.	Конвейерная задержка.	24 бит 192 КВыб/с AK5386	12 бит 10.25 ГВыб/с AD9213
dual-slope	Средняя точность преобразования. Простота конструкции. Низкое потребление. Устойчивость к изменениям факторов внешней среды.	Обрабатывает низкочастотные Сигналы (низкая fs). Посредственное разрешение.	12+знаковый бит 10 Выб/с TC7109	5+знак бит 200 КВыб/с HI3-7159
∑-Δ	Самая высокая точность пре- Образования благодаря эффекту «Noise shaping» (специфическая фильтрация шума квантования) и передискретизации.	Не может работать с широкополосным сигналом.	32 бита 769 КВыб/с AK5554	12 бит 200МВыб/с ADRV9009

Источник

Где находиться ЭБУ на Ваз 2114

В автомобиле ВАЗ 2114 управляющий модуль устанавливается под центральной консолью авто, в частности, посредине, за панелью с магнитолой. Чтобы добраться до контроллера, необходимо выкрутить фиксаторы бокового каркаса консоли. Что касается подключения, то в модификациях Самар с полтора литровым двигателем масса ЭБУ берется с корпуса силового агрегата, с крепления заглушек, расположенных справа от ГБЦ.

В автомобилях, оборудованных 1.6- и 1.5- литровыми моторами с ЭБУ нового образца масса берется с приваренной шпильки. Сама шпилька фиксируется на металлическом корпусе контрольного щитка у тоннеля пола, неподалеку от пепельницы. Во время производства инженеры ВАЗ, как правило, ненадежно фиксируют эту шпильку, так что со временем она может разболтаться, соответственно, это приведет к неработоспособности некоторых устройств.

Электрическая схема ЭСУД а/м ВАЗ-21104 с контроллером 21124-1411020-30/31/32

Перечень элементов схемы электрических соединений ЭСУД ЕВРО-2 М7.9.7 а/м 21104:

1 — колодка жгута проводов катушек зажигания к жгуту системы зажигания;
2 — колодка жгута системы зажигания к жгуту проводов катушек зажигания;
3 — катушки зажигания;
4 — датчик сигнализатор иммобилизатора;
5 — блок управления иммобилизатора;
6 — свечи зажигания;
7 — форсунки;
8 — колодка диагностики;
9 — колодка жгута системы зажигания к жгуту салонной группы АБС;
10 — контроллер;
11 — электробензонасос;
12 — колодка жгута системы зажигания к жгуту датчика уровня топлива;
13 — колодка жгута датчика уровня топлива к жгуту системы зажигания;
14 — колодка жгута системы зажигания к жгуту форсунок;
15 — колодка жгута форсунок к жгуту системы зажигания;
16 — колодка жгута системы зажигания к жгуту боковых дверей;
17 — датчик скорости;
18 — регулятор холостого хода;
19 — датчик положения дроссельной заслонки;
20 — датчик температуры охлаждающей жидкости;
21 — датчик массового расхода воздуха;
22 — датчик контрольной лампы давления масла;
23 — датчик фаз;
24 — датчик кислорода;
25 — датчик положения коленчатого вала;
26 — датчик детонации;
27 — электромагнитный клапан продувки адсорбера;
28 — датчик уровня масла;
29 — датчик указателя температуры охлаждающей жидкости;
30 — колодка жгута системы зажигания к жгуту панели приборов;
31 — колодка жгута панели приборов к жгуту системы зажигания;
32 — реле зажигания;
33 — предохранитель реле зажигания;
34 — предохранитель цепи питания электробензонасоса;
35 — реле электробензонасоса;
36 — реле электровентилятора;
37 — предохранитель цепи питания контроллера;
38 — колодка жгута системы зажигания к соединителю кондиционера;
39 — комбинация приборов;
40 — выключатель зажигания;
41 — электровентилятор системы охлаждения;
42 — блок бортовой системы контроля;
43 — реле стартера;
44 — контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
45 — контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
46 — маршрутный компьютер;
47 — диагностический разъем.

A — к клемме «плюс» аккумуляторной батареи;
В1 — точка заземления жгута проводов катушек зажигания;
В2 — точка заземления жгута датчика уровня топлива;
В3, В4 — точки заземления жгута системы зажигания;
С — к стартеру;
D — к выключателю плафона освещения салона двери водителя.

Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.

14.01.2005

Неисправности системы впрыска топлива ВАЗ 2170

На автомобилях применяется система распределенного впрыска топлива. Распределенным впрыск называется потому, что топливо впрыскивается в каждый цилиндр отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ходовых качеств и топливной экономичности автомобиля.

В системе впрыска топлива двигателя ВАЗ-21126 с обратной связью в системе выпуска установлены каталитический нейтрализатор отработавших газов и два датчика концентрации кислорода, которые и обеспечивают обратную связь. Датчики отслеживают содержание кислорода в отработавших газах, а электронный блок управления по их сигналам поддерживает такое соотношение воздуха и топлива, при котором нейтрализатор работает наиболее эффективно.

Предупреждения Прежде чем снимать любые узлы системы управления впрыском, отсоедините провод от клеммы «минус» аккумуляторной батареи. Аккумуляторную батарею отсоединяйте только при выключенном зажигании. Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты. Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе. При зарядке отсоединяйте аккумуляторную батарею от бортовой сети автомобиля. Не допускайте нагрева электронного блока управления (ЭБУ) выше 65 °С в рабочем состоянии и выше 80 °С в нерабочем (например, в сушильной камере после покраски). Если эта температура будет превышена, надо снять ЭБУ с автомобиля. Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании. Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ. Все измерения напряжения выполняйте цифровым вольтметром, внутреннее сопротивление которого не менее 10 МОм. Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. чтобы не допустить повреждений ЭБУ электростатическим разрядом: – не прикасайтесь руками к штекерам ЭБУ или электронным компонентам на его платах; – при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы. При работе в дождливую погоду не допускайте попадания воды на электронные компоненты системы впрыска топлива.

Проверку системы впрыска проведите в следующем порядке.

1. Проверьте соединение с «массой» двигателя и аккумуляторной батареи.

2. Проверьте регулятор давления, топливный фильтр и топливный насос.

3. Проверьте предохранители и реле включения элементов системы впрыска.

4. Проверьте надежность контактов колодок с проводами элементов системы впрыска.

5. Проверьте датчики системы впрыска.

Подавляющее большинство неисправностей системы впрыска топлива вызвано отказом следующих ее датчиков:

– положения коленчатого вала — полный отказ системы впрыска, двигатель не пускается;

– положения распределительного вала (датчик фаз) – переход на синхронную работу форсунок, ухудшение эксплуатационных качеств (динамика, расход топлива);

– массового расхода воздуха — увеличение расхода топлива, значительное ухудшение динамики, рывки и провалы, проблемы с пуском двигателя;

– положения дроссельной заслонки — потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;

– температуры охлаждающей жидкости — трудности с пуском в мороз. Приходится прогревать двигатель, поддерживая обороты педалью акселератора. При перегреве существенно снижается мощность, появляется детонация;

– концентрации кислорода (лямбда-зонд) – увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу (только на автомобилях, оборудованных каталитическим нейтрализатором). Возможно повреждение каталитического нейтрализатора отработавших газов;

– детонации — двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации;

– скорости автомобиля — возможно ухудшение динамических качеств автомобиля в режимах с использованием максимальной мощности (интенсивный разгон);

– неровной дороги — ухудшение эксплуатационных показателей двигателя на неровной дороге.

Видео про «Неисправности системы впрыска топлива» для ВАЗ 2170

Замена регулятора давления топлива. ВАЗ 2110, Ваз 2112 — 2115, Лада Калина, Лада Приора, Гранта.

Проблемы с катализатором ВАЗ!

Диагностика

Так сложилось, что в отечественных ЭБУ 2114 поломки и глюки случаются достаточно часто. И если уж «засветился» «Check Engine», то без специального оборудования никак не обойтись. Когда у вас есть соответствующий прибор, дальнейшая процедура занимает много времени.

Некоторые автолюбители сразу же переходят к удалению неполадки из памяти. Это в корне неправильное решение: во-первых, ни одна ошибка не возникает просто так, во-вторых удаление симптома, без какого либо конкретного «лечения» чревато последствиями серьезнее, чем «мозолящая глаза» ошибка. Если у вас поломан лямбда датчик, а вы просто вытираете ошибку из памяти, это не починит машину, которая может подвести вас в любой момент.

Но бывает так, что мозг автомобиля в принципе не отвечает диагностическому оборудованию и выдает ошибку, которую вы не можете найти.

В этом случае выполняем:

1. Осмотр корпуса на повреждения и эрозию.
2. Проверку работоспособности предохранителя.

Выводы

Все описанные способы доступны для выполнения своими руками даже малоопытным автолюбителям. Однако получить полную информацию о состоянии устройств и ускорить этот процесс, несомненно, удобнее при помощи автосканера.

Следует точно различать некорректную работу ЭБУ от неисправности одного из датчиков. Также стоит учитывать другие причины перерасхода, например, работающий кондиционер увеличит потребление горючего на полные 10%. Своевременное устранение поломки позволяет избежать непредвиденных затрат на приобретение бензина.

Решил пересоздать тему со всеми нюансами, на которые может стоит обратить внимание.Позавчера заменили ремень генератора, подшипник, помпу, топливный фильтр, свечи, дпдз и масло в двигателе.Свечи стояли ngk, поменял на дешевые бошевские за 250рВыкатал уже 9 литров бензина проехав 60-65км. Т.е расход получаеся 7км на 1л, что ненормально, при спокойной манере езды.Дпдз менял, потому что при торможении для остановки выжимал сцепление скидывал на нейтралку и обороты держались 1000-1100 и при простое, если выжать сцепление они росли до этой отметки(Замена датчика не помогла), чек не горит.При ремонте клемму — скидывали, соответственно.Беспокоит одно новшество, при трогании с места даже на 1100-1200об/мин панель показывает моментальный расход 19.9, если ехать 20км/ч(например), то через пару секунд моментальный расход падает на несколько литров, до 13-15

Раньше была обратная ситуация, при спокойном трогании моментальный расход был небольшой и только, если давать 40км/ч на первой передаче расход достигал максимума в 19.9.Вырос моментальный расход, соответственно вырос и средний расход.Заметил, даже при 60км/ч на 3/4 передаче давать газ в пол расход моментально становится 19.9, чего раньше тоже не наблюдалосьТеперь показатели программы Open DiagПри включенном зажигании при температуре двигателя 88-92:Напряжение ДРМВ 1.016(очень редко на долю секунды скакнет до 1.021)Напряжение ДПДЗ 0.591При заведенном двигателе на холостых при температуре двигателя 88-92:Расход 1л/час +-0.1Угол открытия дроссельной заслонки — 0%Напряжение ДПДЗ 0.591Желаемые обороты двигателя 850Обороты двигателя 880-900Желаемые массовый расход воздуха 7.9кг/часМассовый расход воздуха 8.2-8.4(что я считаю нормой, т.к так было и год назад)Длительность впрыска 3.8-3.9Коэффициент длительности впрыска колеблется от 0.98 до 1.01, что я тоже считаю нормойУгол опережения зажигания 3.8

Кстати, после замены перечисленного выше резвее/медленнее не стала, перестала поддерживать за жопу на 2ой передаче.Теперь, уважаемые автолюбители, при исчерпывающих данных, кто что может подсказать ?Думаю скинуть завтра штекер дмрв и дпдз выкрутить и поставить, либо же просто клемму -, т.к считаю, что за 60км мозги уже смогли бы адаптироватьсяПугает конечно цифра 11.5-12л по городу, когда ранее было 8.5-9лЧЕК не горит
