Проблемы есть, а все целое
Имея выше приведенные симптомы, и проверив целостность шлангов, переходим к клапану адсорбера. Как его проверить?
1) Первым делом отключаем клемму минуса от батареи;
2) Снимаем поглотитель (в большинстве случаев он находится с правой стороны двигателя около воздушной системы автомобиля);
3) Теперь отключаем электрическое питание самого клапана;
4) Снимаем шланги (на вход и на выход);

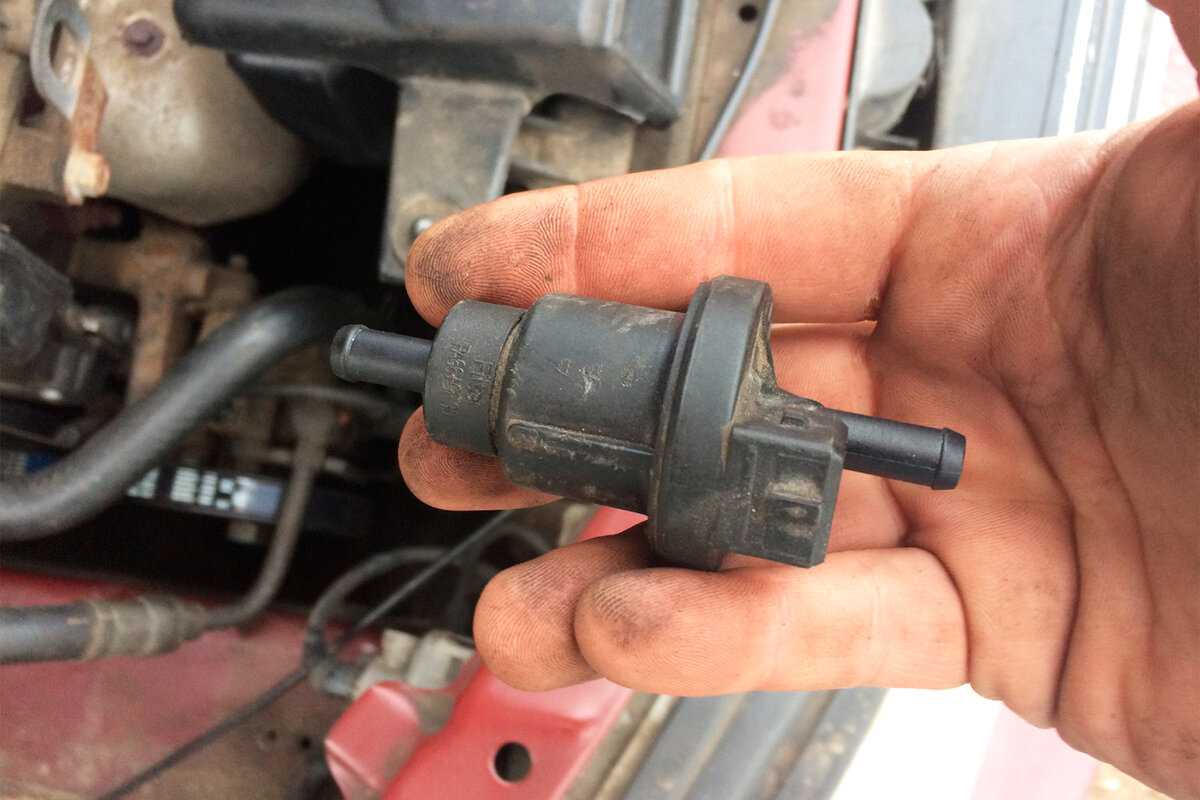

5) Затем пытаемся вдуть воздух в систему через клапан (в отверстия для шлангов);
6) Если он рабочий, то при снятом с него питании, он будет заблокирован, т.е. Вам не удастся продуть его;
7) Проверяем далее. Подводим два провода от батареи к контактам питания на клапане. При этом Вы должны услышать звук открытия (щелчок);
8 ) При подключенном, к источнику — пытаемся вдуть в него воздух. Должно получиться без проблем, если нет, значит он закрыт;
9) Сбрасываем питание, если он опять закрылся, то он на 100 % рабочий.
Проверив, таким образом, клапан адсорбера, Вы можете определить его работоспособность практически на 100%. Конечно, могут быть нюансы, при которых это будет сложнее, но принцип везде один и тот же. Таким образом, мы детально описали, как проверить это устройство.
Если неисправен, то нужно покупать новый — стоимость около 2000 рублей, так что перед тем, как его сразу менять займитесь проверкой. Если неполадки кроются в работе электронного блока управления, то это уже совершенно другая история и все значительно усложняется.
Сейчас небольшое видео с двигателя ВАЗ.
НА этом буду заканчивать, читайте наш АВТОБЛОГ.
Комментарии
30.03.2019
Александр
всем доброго дня, скажите как проверить клапан адсорбера., я понимаю так, снимаешь шланги входа и выхода и вкл зажигания и дуешь в отверстия шлангов они должны продуваться, а при вык зажигании нет, также откл минус и фишку с него верх не продувается а нижний сосок продувается. да и воздух идет с бокового соска что под заглушкой

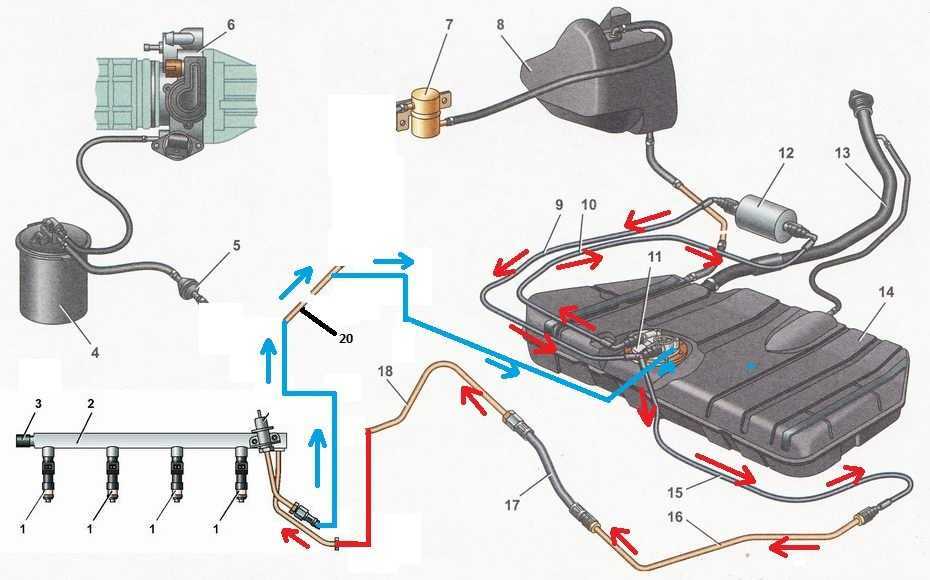

Конструкция и общая схема системы улавливания паров бензина EVAP
Конструкция и принцип работы рассматриваемого устройства достаточно просты. Ниже представлена схема.
Чтобы разобраться в этом, нужно знать, что состоит система из ряда следующих частей:
Сепаратор нужен для улавливания паров бензина с последующим возвратом его в жидкой форме обратно в бак. На Приоре он расположен в нише левого заднего колеса
Важно не путать его с адсорбером. В сепараторе (сверху) имеется встроенный гравитационный клапан.
Гравитационный клапан нужен для того, чтобы исключить вероятность вытекания топлива из бака, если произойдет опрокидывания автомобиля в случае ДТП
Его еще называют защитным или предохранительным клапаном, который срабатывает при отклонении вертикали на угол свыше 90 градусов.
Клапан стравливания давления — устройство, посредством которого исключается вероятность деформации металлического бака при израсходовании бензина. Если говорить проще, то по мере израсходования топлива, внутри герметичного бака образуется вакуум, который может стать причиной деформации его стенок. Чтобы этого не допустить, используется датчик давления, который еще называют сапуном. С ее помощью происходит выравнивание давление внутри бака с атмосферным. Его роль выполняет атмосферный канал на адсорбере. Когда в баке создается вакуум, через воздушный канал всасывается воздух, тем самым выравнивается давление в баке. Если канал неисправен (загрязнен), то увеличивается риск возникновения деформации бака. Именно поэтому на Приоре для подстраховки используется крышка бензобака с клапаном для всасывания воздуха. Этот клапан не выпускает воздух из бака, а впускает его для стабилизации давления.
Абсорбент — как упоминалось выше, он представляет собой активированный уголь, временно поглощающий и удерживающий пары бензина, которые поступают к двигателю при продувке.
Фильтр предотвращает вероятность попадания гранул активированного угля в клапан продувки, а также загрязнений в адсорбер через воздушный канал.

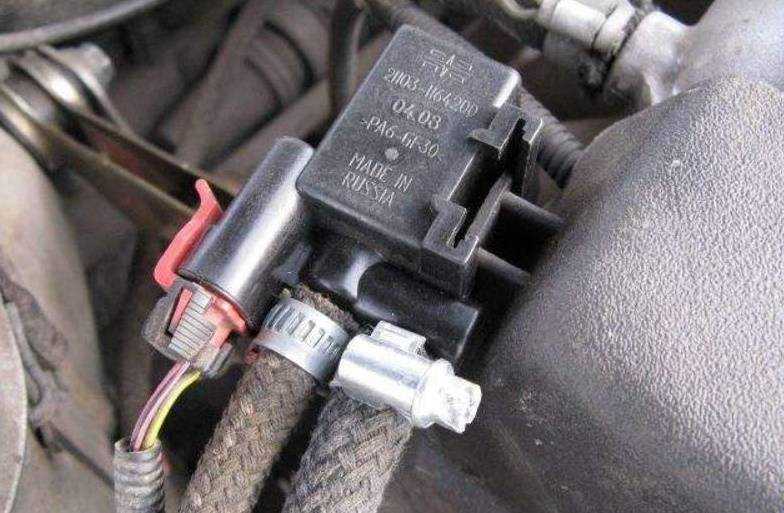

Электромагнитный клапан (клапан продувки адсорбера)— его роль в системе является ключевой, так как именно он отвечает за открытие канала для всасывания паров бензина из адсорбера.
Соединительные трубки — нужны для соединения адсорбера с бензобаком, сепаратором и остальными элементами конструкции.
Работа системы контролируется электронным блоком управления, поэтому ее неисправность обязательно сопровождается выведением соответствующих кодов ошибок на экране БК.
Признаки неисправности КПА
Для начала пустите двигатель: на холостом ходу или в холодную погоду вы услышите характерное еле слышное стрекотание. Оно говорит о том, что клапан исправен. Чтобы не перепутать этот звук с шумом от работающего ГРМ, резко надавите на газ. Характер стрекота не должен измениться. О неисправности КПА говорят нижеследующие признаки:
- зажигание сигнала CHECK на панели приборов;
- определение ошибки РО441 в ходе тестирования;
- повышенный расход бензина;
- неустойчивая работа силового агрегата при движении;
- нестабильный холостой ход;
- увеличение содержания СО2;
- шипящий звук при отворачивании крышки бака (появилось разрежение);
- появление запаха топлива в салоне.
Краткие сведения
Адсорбцией называется процесс поглощения одного вещества (более разреженного) другим (более плотным)
. При этом преобразования одних химических веществ в другие не происходит. Этот принцип находит применение в разнообразных сферах человеческой жизни — от медицины до промышленности.
В качестве веществ-поглотителей применяются:
- Содержащее углерод вещество органического происхождения, имеющее поры;
- Высушенный гель;
- Алюмосиликаты кальция и натрия;
- Различные минералы, встречающиеся в естественной среде.
Начиная со второго поколения экологического стандарта серии «Евро» все производимые автомобили должны иметь специальную емкость для поглощения бензиновых или дизельных паров. Европейские производители, пренебрегающие этими правилами, штрафуются. Зарубежные заводы-нарушители теряют европейский рынок.
Поглотитель представляет собой небольшую цилиндрическую емкость, расположенную под капотом автомобиля в непосредственной близости от двигателя.
Нередко автолюбители делают ошибку в написании слова «адсорбер»
, заменяя букву «д» на «б». Ошибочный вариант очень распространен, однако нормативным является все же adsorber.
Как проверить адсорбер
Теперь переходим непосредственно к алгоритму проверки адсорбера (другое его название — аккумулятор паров топлива). Основная задача при этом — определить, насколько его корпус герметичен и не пропускает ли он топливные испарения в атмосферу. Так, проверку необходимо выполнять по следующему алгоритму:
Также обязательно необходимо выполнить визуальный осмотр адсорбера. Особенно это касается его корпуса, в частности, очагов ржавления на нем. Если они имеют место, то желательно демонтировать адсорбер, избавиться от упомянутых очагов и покрасить корпус. Обязательно нужно проверить, не просачивается ли уголь из аккумулятора топливных испарений в трубопроводы системы EVAP. Это можно сделать, осмотрев состояние клапана адсорбера. Если в нем имеется упомянутый уголь, то нужно поменять в адсорбере поролоновый сепаратор. Однако, как показывает практика, все же лучше заменить адсорбер полностью, чем заниматься самодеятельными ремонтами, которые не приводят к успеху в долгосрочной перспективе.
Неисправность адсорбера и клапана адсорбера на Приоре: основные признаки

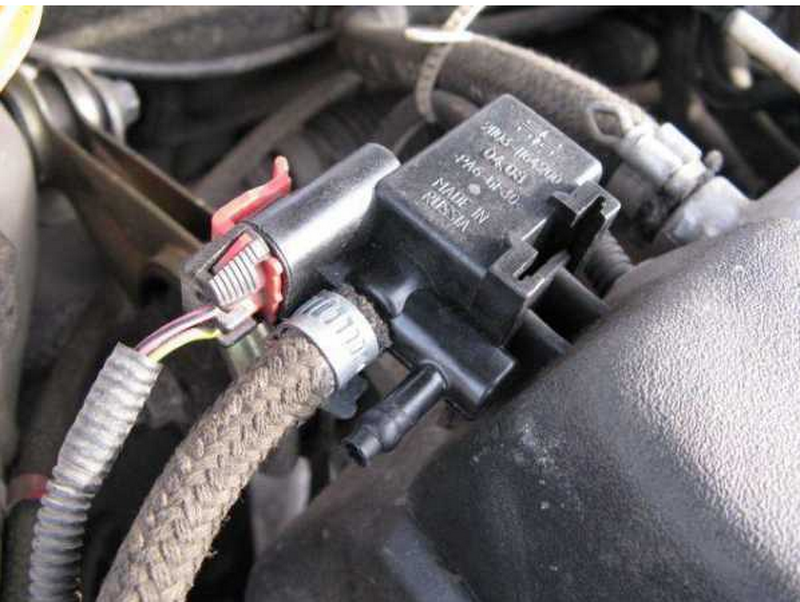

Основополагающим элементом всей системы является электромагнитный клапан, который управляется ЭБУ. Именно по причине выхода из строя этого элемента на автомобиле возникают проблемы. Однако рассмотрим основные признаки неисправности системы по улавливанию паров бензина:
Плавающие обороты. Естественно, спешить проводить диагностику системы не стоит, так как такое явление часто связано с рядом прочих проблем, но исключать ее также не стоит. Почему плавают обороты? Причиной является электромагнитный клапан, который может заклинить в открытом положении
В итоге получается, что в дроссельный узел при пуске двигателя подсасывается воздух, что в итоге приводит к появлению эффекта меняющихся оборотов коленчатого вала
С этой проблемой часто сталкиваются владельцы Приор, поэтому немаловажно обратить внимание на исправность электромагнитного клапана. О том, где он находится на Приоре, и как его проверить, узнаете в разделах ниже.
Двигатель не набирает полной мощности, что вполне объяснимо, неисправен элемент системы улавливания паров топлива
Как правило, этому может способствовать засорение адсорбера, в котором снижается пропускная способность.
Мотор глохнет на холостых оборотах при попытке прибавить газ.
Неправильные показания датчика указания топлива
Он показывает то полный бак, то пустой. Обычно происходит это тогда, когда клапан сброса давления не справляется со своей функцией. Не исключается вероятность выхода из строя крышки бензобака, в которую встроен сапун.
Повышение расхода топлива.
При вывинчивании крышки с горловины бака возникает продолжительное шипение, свидетельствующее о том, что клапан давления не справляется с поставленной задачей (не выравнивается давление). Если шипение при вывинчивании крышки не возникает совсем, то это также может быть признаком неисправности сапуна в крышке, так как уместна разгерметизация изделия.
Эти признаки указывают на то, что имеется неисправность системы улавливания паров бензина на Приоре. Кроме того, если из строя выходит электромагнитный клапан (продувки), то на панели приборов может загораться Check Engine, а на бортовом компьютере высвечиваются соответствующие коды ошибок:
- Р0441 — неверный расход воздуха через клапан адсорбера;
- Р0442 — утечка в системе улавливания паров бензина;
- Р0443 — неисправность цепи клапана системы по улавливанию паров бензина;
- Р0444 — обрыв провода клапана адсорбера;
- Р0445 — цепь управления клапаном продувки адсорбера замыкает на «массу»;
- Р0446 — неисправность цепи управления клапана паров по улавливанию паров бензина EVAP (Evaporative Emission Control System Vent Control Circuit Malfunction).
Если на БК высвечивается одна из перечисленных выше ошибок, значит, нужно искать неисправность в системе по улавливанию паров бензина. Обычно эта ошибка может быть связана с выходом из строя электромагнитного клапана, с засорением фильтрующего элемента или неисправностью клапана сброса давления.
Для чего нужен адсорбер?
При заглушенном двигателе пары бензина, которые скапливаются в топливном баке, поднимаются к заливной горловине. Оттуда они направляются в сепаратор, конденсируются и стекают в бензобак. Однако часть паров не успевает превратиться в жидкость. Их пропускает гравитационный клапан и отправляет по паропроводу к адсорберу. Там пары проходят через активированный уголь и поглощаются им.
Когда двигатель заведен, вступает в действие система продувки адсорбера. ЭБУ открывает электромагнитный клапан и скопившиеся пары вместе с воздухом отправляются в цилиндры. Таким образом испарившийся бензин сгорает в двигателе и не попадает в атмосферу.
Адсорбер Нивы Шевроле расположен в подкапотном пространстве недалеко от расширительного бачка.
Что такое адсорбер и в чем заключается его принцип работы
Чтобы понять для чего нужен адсорбер и абсорбер, необходимо погрузиться в теоретическую часть устройств и понять, как работает прибор.
В бензиновых двигателях присутствует система, которая минимизирует попадания паров топливной смеси в окружающую среду. В машине клапан адсорбера является одним из главных элементов, которые предотвращают поступление паров топливной смеси.
Адсорбер — это что-то вроде элемента очистки воздуха и представляет собой обычную емкость, которая наполняется с помощью активированного угля, исполняющего роль фильтра. С помощью трубок он соединяется напрямую с топливным баком. Основную работу по очистке проводит сепаратор. Пары, которые образуются от топливной смеси, попадают в него. Работа адсорбера заключается в том, что не все пары успевают попасть в сепаратор и поэтому направляются в адсорбер в автомобиле.
Устройство адсорбера позволяет принятым парам пройти через заполненный активированный уголь, а после их накопления отправиться напрямую во впускной коллектор. Когда клапан открывается, то внутрь поступает воздух, который смешивается с парами топливной смеси и уходит во впускной коллектор машины. Так производится продувка адсорбера. Ниже приведена схема устройства адсорбера.
Пары топлива могут поглощаться только при заглушенном двигателе. При работающем моторе с помощью ЭБУ производится открытие клапана адсорбера и осуществляется вентиляция. Конденсат, который успел накопиться, переходит из клапана адсорбера напрямую в двигатель внутреннего сгорания и дожигается. Работа клапана адсорбера заключается в обеспечении вентиляции, а также направлении конденсата в двигатель внутреннего сгорания.
Особенности функционирования устройства в схеме EVAP на Ланос
Клапан продувки адсорбера представляет собой соленоид, который управляется электронным блоком двигателя. Он имеет два режима работы: открыт полностью и закрыт.
В схеме работы адсорбера он выполняет ключевую функцию, осуществляя продувку скопившихся паров бензина. Происходит это следующим образом:
При пуске двигателя КПА остается в закрытом положении.
Когда мотор прогревается, а точнее, нагревается до рабочей температуры кислородный датчик и каталитический нейтрализатор, отвечающий за недопущение выделения в атмосферу вредных веществ, присутствующих в составе бензина, ЭБУ подает импульс на открытие клапана
Важно понимать, что КПА открывается при открытой заслонке.
В итоге происходит прохождение паров бензина вместе с воздухом во впускной коллектор двигателя.
Реализуется это за счет встроенного воздушного канала в адсорбере, который показан на фото ниже, а также разрежения, возникающего в дроссельном узле при открытии заслонки.
В итоге происходит всасывание воздуха адсорбером, который продувает скопившиеся в нем пары бензина, и направляет их к коллектору.. Ниже представлена схема, показывающая роль клапан продувки адсорбера в системе EVAP. Ниже представлена схема, показывающая роль клапан продувки адсорбера в системе EVAP
Ниже представлена схема, показывающая роль клапан продувки адсорбера в системе EVAP.
Чем больше расход воздуха двигателем, тем соответственно выше продолжительность управляющих импульсов, и соответственно, интенсивнее происходит процесс продувки.
Чем грозит?
Безусловно, можно и продолжать путешествовать по дорогам с подобной неисправностью. Машина станет ехать, но у нее по-прежнему будут плавать холостые. К тому же, если не устранить вовремя неисправности адсорбера, то на ближайшей заправочной станции при попытке залить бензин в бак крышка может буквально «выстрелить» от образующихся газов, которые вовремя не удаляются. Так что лучше всего будет поменять негожую деталь на новую.
К тому же, если бензобак плохо будет проветриваться, это может привести к возникновению разрежение
А как следствие – деформацию и повреждение такой важной запчасти, как бензонасос. А невентилируемый адсорбер может вызывать и во впускном коллекторе накопление топлива. А это уже может сказаться на стабильности работы всего движка
А это уже может сказаться на стабильности работы всего движка.
Как работает адсорбер
Чтобы быть более точным и понятным, возьмем пример конкретного автомобиля – популярную модель Лада Калина. Этот узел состоит из трех основных элементов, непосредственно адсорбера с порошкообразным активированным углем, который расположен на бензобаке, клапана и патрубков, которые их соединяют. Клапан адсорбера на Лада Калина находится в патрубке подачи воздуха, непосредственно после воздушного фильтра. Нужно отметить, что на других модификациях и моделях адсорбер может устанавливаться не на баке, а в разных местах подкапотного пространства.
Испарившийся из бака бензин попадает в адсорбер, который продувается воздухом, в результате чего пары по патрубку попадают на клапан, который открывается и направляет их на дроссельную заслонку. Далее бензин попадает во впускную трубу и направляется в камеры сгорания.
В системе адсорбера используется обычный электромагнитный клапан, который при подаче на него напряжения начинает приоткрываться, пропуская воздух, насыщенный бензиновыми парами. Управление клапаном адсорбера осуществляет ЭБУ. Дополнительно на клапан может устанавливаться датчик давления, отслеживающий состояние системы.
Для чего нужен адсорбер
Прежде чем перейти к вопросу о том, как контролировать работу адсорбера, кратко остановимся на описании работы системы улавливания паров бензина (называемой Evaporative Emission Control – EVAP на английском языке). Это даст более четкое представление о функциях как адсорбера, так и его клапана. Итак, как следует из названия, система EVAP предназначена для улавливания паров бензина и предотвращения попадания несгоревшего окружающего воздуха. Пары образуются в топливном баке при нагревании бензина (чаще всего при длительной стоянке под палящим солнцем в жаркую погоду) или при падении атмосферного давления (очень редко). Задача системы улавливания паров топлива – возвращать эти же пары во впускной коллектор двигателя и сжигать их вместе с топливовоздушной смесью. Как правило, такая система устанавливается на все современные бензиновые двигатели в соответствии с экологическим стандартом Евро-3 (принят в Евросоюзе в 1999 году).

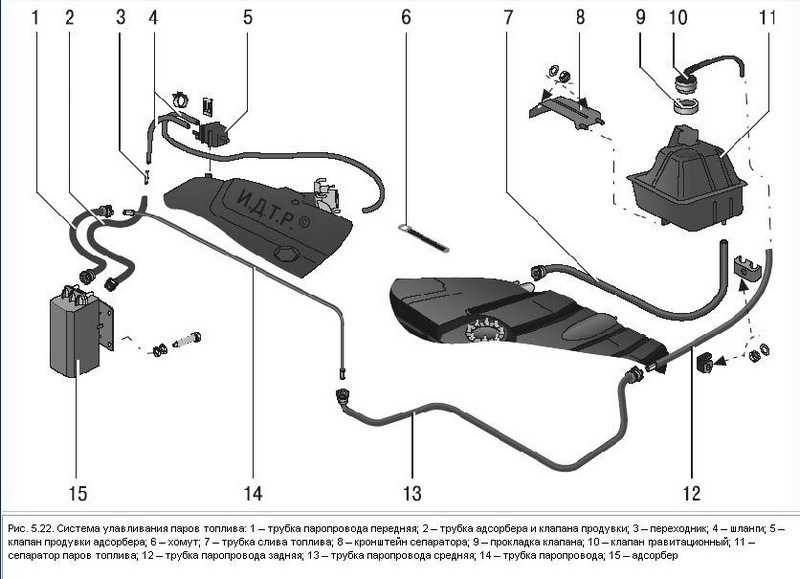

Система EVAP состоит из следующих элементов:
- угольный адсорбер;
- электромагнитный клапан продувки адсорбера;
- соединительные трубы.
Также имеются дополнительные провода – жгуты, ведущие от электронного блока управления двигателем (ЭБУ) к указанному клапану. С их помощью обеспечивается управление этим устройством. Что касается адсорбера, то он имеет три внешних подключения:
- с топливным баком (через это соединение образующиеся пары бензина попадают прямо в адсорбер);
- с впускным коллектором (он производит продувку адсорбера);
- атмосферным воздухом через фильтр топлива или с помощью отдельного клапана на входе (предоставляет перепад давления, необходимый для продувки адсорбера).
Адсорбер представляет собой своеобразный бочонок (или подобный сосуд), который заполняется измельченным углем, в котором, собственно, собираются пары бензина, после чего в результате продувки они отправляются в топливную систему автомобиля. Длительная и безотказная работа адсорбера возможна только при его регулярной и достаточной вентиляции. Следовательно, проверка адсорбера автомобиля означает проверку его целостности (поскольку кузов может ржаветь) и его способности конденсировать пары бензина. Более старые адсорберы также пропускают уголь внутри себя через свою систему, который забивает как систему, так и их продувочный клапан.
Функция электромагнитного клапана продувки адсорбера – удалять пары бензина, присутствующие в системе. Это делается путем его открытия по команде от блока управления двигателем, т. Е. Клапан является приводом. Он расположен в трубопроводе между адсорбером и впускным коллектором.
Что касается управления клапаном адсорбера, во-первых, нужно проверить, что он не забит угольной пылью или другим мусором, который может попасть в топливную систему при сбросе давления извне, а также углем из адсорбера. А во-вторых, нужно проверить его работоспособность, т.е возможность открывания и закрывания по команде электронного блока управления двигателем. Кроме того, проверяется не только наличие самих элементов управления, но и их значение, которое выражается во времени, в течение которого клапан должен быть открытым или закрытым.
Что интересно, двигатели с турбокомпрессором не создают разрежения во впускном коллекторе. Поэтому для работы системы в ней есть еще один двухходовой клапан, который срабатывает и направляет пары топлива во впускной коллектор (если нет давления наддува) или на вход компрессора (если есть давление наддува).
То есть важно не напряжение, приложенное к клапану (оно стандартно и равно общему напряжению в автомобильной электросети), а его продолжительность. Есть такое термин, как «скважность продувки адсорбера»
Он скалярный и колеблется от 0% до 100%. Нулевой порог показывает, что продувка отсутствует, соответственно, 100% означает, что адсорбер очищается в максимально возможной степени в любой момент времени. Однако в действительности это значение всегда промежуточное и зависит от условий эксплуатации автомобиля.
Также интересно понятие рабочего цикла, поскольку его можно измерить с помощью специальных диагностических программ на компьютере. Примерами такого программного обеспечения являются Chevrolet Explorer или OpenDiag Mobile. OpenDiag Mobile хорошо подходит для управления адсорбером отечественных автомобилей ВАЗ «Приора», «Калина» и других подобных моделей. Нужно дополнить, что для работы с мобильным приложением требуется дополнительный сканер ELM 327 или похожий.
Что будет если заглушить клапан адсорбера?
Когда двигатель заглушен и электронный клапан адсорбера выключен, пары из бензобака попадают в угольный наполнитель и там адсорбируются. … Если дрыгатель (прошивка его ЭБУД) и расчитан на то, что будет происходить небольшой подсос паров бензин
Адсорбер топливных паров — что это? Щелчки из под капота, при чем тут топливный бак? .
Итак, давайте разберемся с этими деталями. Во-первых, давайте обсудим клапан адсорбера. Этот клапан играет важную роль в системе снижения токсичности, поэтому его состояние и правильная работа крайне важны. Если у вас возникают проблемы с клапаном, вам следует проверить его на предмет забивания или неисправности
Также важно обратить внимание на состояние шлангов и фильтров, через которые проходят газы
Кроме того, рассмотрим вопрос заглушения клапана адсорбера. Если у вас возникла необходимость временно заглушить клапан, например, из-за разбитого адсорбера, вы можете использовать заглушку, чтобы предотвратить подсос грязи в двигатель
Однако следует помнить, что это временное решение, и важно заменить или починить адсорбер как можно скорее
Также обратим внимание на клапан давления разрежения. Этот клапан играет важную роль в предотвращении излишнего давления в баке, а также в сбросе давления при необходимости
Проверьте его на предмет забивания или неисправности, и убедитесь, что он работает корректно.
Наконец, обсудим управление клапаном адсорбера
Важно знать, когда и при каких условиях подается питание на клапан. Это поможет понять, как система работает и какие проблемы могут возникать в случае неисправностей
В целом, важно следить за состоянием клапана адсорбера, проводить регулярную проверку и обслуживание системы снижения токсичности, чтобы обеспечить правильную работу автомобиля и соблюдение экологических норм. Смотреть
Смотреть
Меняем устройство своими руками
Чтобы поменять адсорбер, достаточно выполнить ряд легких манипуляций. При этом существует два решения — сделать работу своими руками или отправиться на СТО, доверив проблемы специалистам.
Плюсы первого варианта — экономия средств и высокая скорость работ. Последовательность действий следующая:
- Демонтировать старую деталь, освободив ее от фиксирующих элементов и отбросив трубку, через которые к дросселю поступают топливные пары.
- Отбросить колодку и провода.
- Объединить трубку выхода топлива из сепаратора и продувной клапан.
- Снять кронштейн посредством скручивания трех болтов.
Время выполнения работы — 15-20 минут.
Как только неисправный узел демонтирован, приступайте к монтажу нового устройства.
Здесь последовательность следующая:
- Длинный кусок трубки из резины подключайте к шлангу, через которую топливные пары идут в продувной канал.
- Короткую часть трубки подключайте к трубке забора от сепаратора.
- Ставьте адсорбер на место.
- Трубку подачи паров подключайте к каналу продувки, который устанавливается на крышке мотора.
- Подключайте колодку с проводами.
- Устанавливайте трубку между продувным каналом и адсорбером. Проследите, чтобы материал, из которого изготовлена труба, был устойчив к действую масла и бензина.
