Как отрегулировать зазоры клапанов, признаки и симптомы неправильной регулировки, порядок работ и прочее

Пошаговый процесс

Любой райдер справится с процессом настройки клапанов. На это потребуется время, терпение и желание. Сейчас предлагается такое разнообразие мототехники, что сложно описать процедуру для каждого вида. Однако есть два основных подхода – с помощью регулировочных шайб или болтов (смотря что использовано производителем).

В обоих случаях понадобятся такие инструменты:

ключи (разные, очень удобен шестигранник);
щупы (измерять зазор);
микрометр (измерительный прибор);
магнит.

Можно взять фотоаппарат или смартфон, чтобы фиксировать разборку. Благодаря этому потом проще будет правильно ставить снятые элементы на свои места. Регулировка осуществляется при остывшем двигателе и состоит из нескольких главных этапов:

Почему обязательно нужно регулировать?

Есть всего две причины. Это их «зажатие», когда тепловой зазор пропадает между кулачком распредвала и толкателем. И наоборот увеличение зазора. И тот и другой случай не несут ничего хорошего. Я постараюсь более подробно рассказать все на пальцах

Почему зажимает клапана?

Нужно отметить, что «зажатие» очень часто происходит у тех, кто ездит на газу (газомоторном топливе). Самая широкая часть клапана называется тарелка (у нее есть фаска по краям), именно она находится в камере сгорания одной стороной, другой она прижимается к «седлу» в головке блока (это часть куда заходит клапан, таким образом, герметизируя камеру сгорания).

От больших пробегов начинают изнашиваться «седло», а также фаска на «тарелке». Таким образом «шток» двигается наверх, прижимая «толкатель» к «кулачку» практически вплотную. Именно поэтому может происходить «зажим».

ЭТО ОЧЕНЬ ПЛОХО! Почему? Да все просто – тепловое расширение никто ни куда не делось. Значит, в «зажатом» случае, когда шток будет разогреваться (происходит удлинение), то тарелка будет чуть выходить из седла:

Падает компрессия, соответственно падает мощность
Нарушается контакт с головкой блока (с седлом) – нет нормального отвода тепла от клапана – головке
При воспламенении, часть горящей смеси может проходить мимо клапана сразу в выпускной коллектор, оплавляя либо разрушая «тарелку» и ее фаску

Ну и второстепенная причина, эта смесь может негативно воздействовать на катализатор.

Нужно помнить что «впускные элементы» охлаждаются вновь поступающей топливной смесью!

А вот отвод тепла «выпускных» зависит от того, как он плотно прижимается к «седлу»!

Увеличение зазора

Бывает и другая ситуация. Она характерна для моторов, работающих на бензине. Наоборот увеличение «теплового зазора». Почему такое происходит и почему это плохо?

Со временем плоскость толкателя, как и поверхность кулачков рапределительного вала изнашиваются – что приводит к увеличению зазора. Если его вовремя не отрегулировать, то он еще более увеличивается от ударных нагрузок. Мотор начинает работать шумно, даже на «горячую».

Уменьшается мощность двигателя из-за нарушений фаз газораспределения. Если сказать «простым языком» впускные клапана открываются чуть позже, что не позволяет нормально наполнить камеру сгорания, «выпускные» также открываются позже, что не дает нормально отойти отработанным газам.

Сейчас видео версия статьи, смотрим.

А на этом я заканчиваю, думаю, мои материалы были вам полезны. ИСКРЕННЕ ВАШ АВТОБЛОГГЕР

(7 голосов, средний: 5,00 из 5)

Увеличение — тепловой зазор

Увеличение теплового зазора сопровождается металлическим стуком, который хорошо прослушивается при низкой частоте вращения коленчатого вала двигателя, работающего без, нагрузки. При этом происходит повышенный износ торцев стержней клапанов и снижение мощности двигателя из-за неполного открытия клапанов.

Увеличение теплового зазора в клапанах вызывает ухудшение наполнения цилиндров горючей смесью, падение мощности, затруднение пуска двигателя, а также приводит к появлению характерного металлического стука. При уменьшении тепйового зазора у впускных клапанов часть горючей смеси выбрасывается обратно во впускной трубопровод, что вызывает появление в нем вспышек. При уменьшении теплового зазора у выпускных клапанов часть горючей смеси в процессе такта сжатия выталкивается в выпускной трубопровод, в котором она сгорает, что приводит к появлению хлопков в глушителе.

Увеличение тепловых зазоров в приводе клапанов менее опасно потому, что, сопровождаясь повышенным стуком, оно своевременно распознается владельцем. Значительно опаснее уменьшение или отсутствие тепловых зазоров в приводе клапанов, так как при этом стуки могут вообще не прослушиваться.

Схемы определения упругости поршневых колец с помощью весов ( а и.

Для увеличения теплового зазора опиливают торцы ( скосы) стыков, для его уменьшения ( в целях предотвращения утечки газа) напаивают медью и опиливают один стык. Тепловой зазор увеличивается по мере изнашивания колец.

При увеличении тепловых зазоров усиливается стук клапанов, ухудшаются наполнение цилиндров свежей горючей смесью и очистка их от отработавших газов, что затрудняет пуск двигателя и приводит к снижению мощности. Дополнительными признаками неплотной посадки впускных клапанов являются вспышки в карбюраторе, а неплотной посадки выпускных — выстрелы Е глушителе.

Схема прибора К-69 М НИИАТ.

Стуки клапанов хорошо прослушиваются на прогретом двигателе. Возникают они по мере увеличения теплового зазора между стержнями клапана и носком коромысла.

Тепловой зазор в замке измеряют щупом у кольца, вложенного в отверстие кольцевой обоймы калибра. Кольцевую обойму кладут на ровную плиту, вставляют в нее поршневое кольцо и прижимают к плите до упора, затем щупом измеряют тепловой зазор. При увеличении теплового зазора по сравнению с начальным в 3 — 4 раза кольца заменяют.

Если тепловые зазоры в приводе клапанов увеличены, то стук клапанов прослушивается при работе холодного двигателя, а по мере прогрева несколько увеличивается и прослушивается отчетливо. Это характерный стук, обычно с равномерными интервалами; частота его меньше любого другого стука в двигателе, так как клапаны приводятся в действие от распределительного вала, частота вращения которого в два раза меньше частоты вращения коленчатого вала. Эксплуатировать двигатель с явно слышимым стуком клапанов не следует, так как с увеличением тепловых зазоров ухудшаются наполнение цилиндров и очистка их от продуктов сгорания, растут ударные нагрузки. Стук устраняют регулировкой тепловых зазоров в приводе клапанов.

В скользящих поршнях проверяют состояние баббитовой наплавки. Поршневые кольца до установки на поршень проверяют на прилегание к зеркалу цилиндра, на радиальный и тепловой зазор в рамке, а также на коробление. Тепловой зазор также проверяют щупом. Для увеличения теплового зазора в замке производят припиливание стыков, для уменьшения — напаивают медью один из стыков и затем припиливают. Внутренние кромки колец скругляют шабером. Кольца в канавке заводят по трем — четырем полоскам-направляющим, заложенным между кольцом и образующей поршня.

Практика показывает, что в большинстве случаев течи можно устранить подтягиванием соединений или заменой поврежденных прокладок. Повышенное дымление на выпуске дизеля или увеличенное содержание СО в отработавших газах бензинового или газового двигателя чаще всего возникает из-за неисправности топливной аппаратуры. Стуки и резкие шумы могут быть вследствие износа поршневых пальцев, отверстий в бобышках поршней и во втулках верхних головок шатунов, износа вкладышей шатунных и коренных подшипников. Они появляются и при задирах поверхностей цилиндров и поршней, а также при увеличении тепловых зазоров в приводе клапанов или поломке клапанных пружин.

С какой периодичностью производится регулировка

Конечно, регулировка клапанов делается, когда накопился определенный пробег, но для разных автомобилей он тоже разный. Эту информацию можно узнать в инструкции. Но опытные автолюбители советуют заезжать на СТО после каждых 20-45 тысячах километров для отечественных авто, и 60-100 тысяч для иномарок.

Но если вы знаете, как влияет зазор клапанов на работу двигателя, то сможете и самостоятельно вовремя определить неполадки. Если при открытом капоте двигатель издаёт шум, как будто там швейная машинка, то надо срочно отправляться на СТО. Второй признак – падение мощности – машина «не тянет», как раньше. В такой ситуации не надо ждать, пока машина отъездит положенный пробег, нужно принимать меры как можно быстрее.

Сама работа по регулировке стоит очень недорого и занимает около часа – надо ждать, пока остынет двигатель.

На некоторых автомобилях регулировка вообще не производится – если используются специальные гидрокомпенсаторы. Они сами обеспечивают оптимальные режимы, и может понадобиться только их замена, но это бывает редко. Гидрокомпенсаторы можно установить на большинство автомобилей, и навсегда забыть о такой регулировке.

Как сделать прицеп для мотоцикла своими руками

Выношу на суд читателей издания свой вариант бокового прицепа к мотоциклу. Изюминка в предлагаемой конструкции—узел подвески. Она без рычагов, пружин и амортизаторов, которые существенно усложняют конструкцию и требуют дополнительных затрат времени и материальных средств. Я решил эту проблему иначе—установил вместо амортизаторов рессору, которая не только обеспечивает достаточную мягкость хода, гася колебания от неровностей дороги, но одновременно выполняет также и роль оси.

При изготовлении прицепа широко использовались имевшиеся в наличии детали от мотоциклов и мотороллеров. Так, основной несущий элемент конструкции—рама «позаимствована» у бокового прицепа мотоцикла «ИЖ», отысканная в куче металлолома, дожидавшаяся своей очереди на переплавку. Обрезав всё лишнее, получил раму размерами 650×800 мм (разумеется, таковую можно сварить, например, из водопроводных труб диаметром 50 мм). Для крепления рессоры к лонжеронам рамки снизу приварил поперечную балку из двух уголков размерами 35x35x3 мм (или из швеллера подходящего размера), которую для придания большей жёсткости соединил с задней поперечиной рамки распоркой из трубы диаметром 30 мм. К балке и передней поперечине приварил водило (32-мм труба), на переднем конце которого установил сцепное устройство—рулевую тягу от грузового автомобиля. На мотоцикле-буксировщике закрепил поворотный рычаг от того же автомобиля, в отверстие которого при движении с прицепом вставляется наконечник рулевой тяги.

Причины и последствия стука

Основная причина возникновения стука в том, что увеличиваются зазоры рычагов и кулачков распредвала. Если зазоры увеличиваются значительно, то кулачок начинает стучать по рокеру. Этот неспецифичный звук похож на металлическое цоканье.

С увеличением люфта растёт уровень повреждений, что ведет к полному отказу агрегата. Необходимо помнить, что технологические зазоры установлены заводом-изготовителем, а также то, что они имеют уникальные параметры.

Небольшие зазоры тоже не очень хороший признак, так как клапаны зажимаются, а через какое-то время и вовсе не будут полностью закрываться.Частые поездки с таким дефектом в итоге приведут к перегреву мотора и снижению компрессии в цилиндрах.
Соответственно, вполне возможно, что какой-либо цилиндр может перестать работать. Для того чтобы избежать подобного инцидента необходима регулировка один раз в 15 тыс. км.

Детонация в двигателе также является одной из важнейших причин стука. Что такое детонация в двигателе? Это взрыв в цилиндрах из-за быстрого сгорания топливной смеси. В результате усиливается вибрация, выхлоп меняет цвет (зачастую на чёрный), приемистость понижается, а агрегат перегревается. Негативные явления при стуке на холодном и горячем агрегате:

Стучащие клапаны на горячем моторе говорят о слишком больших оборотах, в то время как давление масла слабое. Все это свидетельствует о больших зазорах и чрезмерном износе деталей мотора.
Стучащие клапаны на холодном двигателе свидетельствуют о выработке толкателей. Если они загрязнены, то это первопричина недостаточной подачи масла к клапанам, что и ведет к металлическому цоканью.

Важно!
Разумнее всего проверить впускные и выпускные клапаны. Убедитесь, что масло свежее, а давление в норме

Если давление масло нормальное, следует проверить зазоры, а также отрегулировать клапаны. Зазоры регулируются специальным инструментом — щупом, благодаря ему легко и точно устанавливаются зазоры начиная от верхнего края штока и до коромысла, а в некоторых случаях между толкателями и кулачками.

Совет!
Если не удалось найти причину стука, нужно обратиться к знающим людям, в противном случае мотор долго «не проходит».

Стук при разгоне

Если стук внезапно раздался во время поездки, то тут вряд ли можно будет сделать что-то самому. Для начала лучше проверить уровень масла, так как его недостаток вызывает различные стуки, в связи с недостаточной смазкой. Если масло долить до положенного уровня, то все нормализуется. Следует определить, усиливается ли стук в момент разгона или нет, а также как быстро он усиливается под любой другой нагрузкой. Возможно, замены требуют подшипники коленчатого вала.

Двигатель может «отказать» при стуках во время разгона, если продолжать его использовать, а затем потребуется дорогой ремонт. Однако подобные, редко повторяющиеся звуки могут быть вполне безопасными. В таком состоянии двигатель может проработать десятки тысяч километров — нет причин для беспокойства.
Зачастую современные моторы оснащены несколькими клапанами на один цилиндр. Через один проходит топливная смесь, а из другого выходит отработанный газ. Поэтому их различают на впускные и выпускные. Устройство, приводящее их в движение, называется газораспределительным или клапанным. Как только двигатель нагревается до оптимальной температуры, детали агрегата увеличиваются в объёме. Поэтому в холодном двигателе зазоры имеют фиксированную величину.

Важно!
Неточно отрегулированные клапаны провоцируют скорейший износ и потерю мощности

Диагностика и замена цепи ГРМ, ремонт натяжителя цепи ГРМ BMW F 800 GS

Довольно часто неисправность цепи газораспределительного механизма (ГРМ) BMW F 800 GS обусловлена увеличением шага между звеньями. Как результат, двигатель начинает неправильно работать на холостом ходу. Поэтому вовсе неудивительно, что цепь начинает перескакивать одновременно на несколько зубьев. Чем это чревато? Во-первых, двигатель будет глохнуть. Во-вторых, могут быть замяты клапаны. А это в свою очередь может потребовать дорогостоящего ремонта двигателя. Поэтому при обнаружении первых признаков неисправности рекомендуется заменить цепь ГРМ на BMW F 800 GS.

Как установить память сидений на мерседес
Регулировка руля по высоте ауди 80
Полировка фар bmw f10
Ремонт заднего суппорта ауди а6 с4
Замена сальника коленвала мерседес 202

Измерение тепловых зазоров

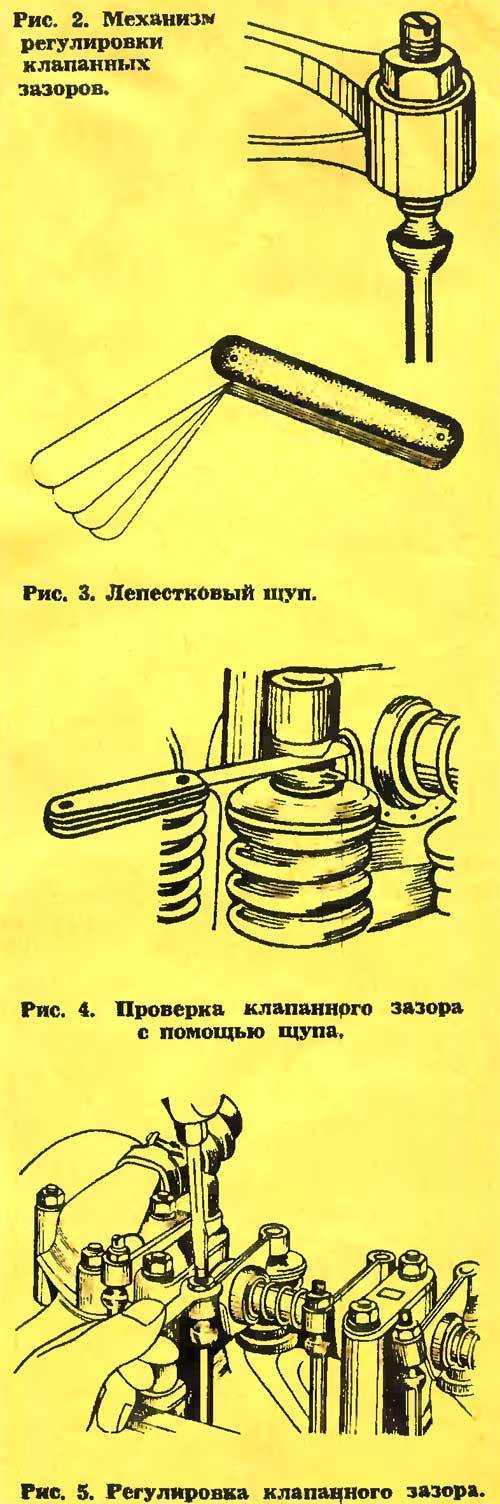

Убедиться в необходимости настройки можно и при помощи измерений. Проверку тепловых зазоров клапанов осуществляют всегда на холодном моторе. Для проведения операции будет нужен измерительный щуп и набор инструментов. Что войдет в данный набор, зависит от типа толкателя клапана.

Если зазоры регулируются посредством винта, то нужен накидной, рожковый ключ и молоток. Если настройка клапанов в двигателе осуществляется при помощи шайб, то следует приобрести набор шайб. Последние должны быть разных размеров. Также понадобится микрометр, съемник, инструмент для замены шайб и пинцет.

Для настройки зазора коленвал следует провернуть так, чтобы кулачок на распределительном вале для выбранного клапана смотрел в другую сторону по отношению к толкателю. По последнему наносят легкие удары молотком. Затем пальцами раскачивают клапан.

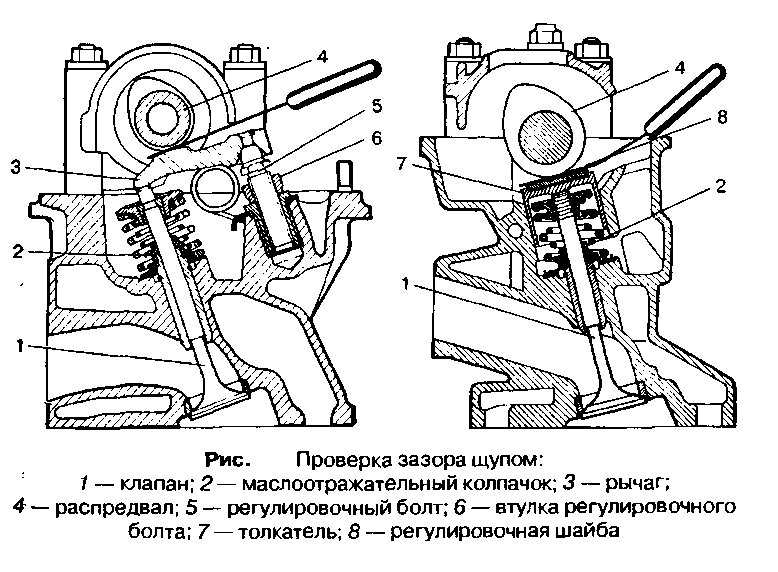

Далее при помощи щупа следует измерить зазор. Делать это нужно между толкателем и клапаном. Значения измерения сверяют с номинальными размерами. Их можно найти в инструкции к автомобилю. Если величина отличается, тогда ее следует отрегулировать.

Как изменить тепловые зазоры на моторе, где регулировка осуществляется при помощи шайб? Коленчатый вал следует провернуть так, чтобы кулачок на распредвале смотрел вверх по отношению к толкателю. Далее при помощи набора щупов производится измерение зазора. Значения сравниваются с номинальными и при необходимости корректируются.

Как обеспечивается нужный зазор

Нужный зазор можно получить только посредством грамотно проведённых регулировочных работ. При осуществлении данного процесса проводится настройка основного газораспределительного механизма, особенно зазора, находящегося между кулачками распредвала и рычага клапана.

Существует специальная инструкция относительно того, как проводить регулировку. Здесь недостаточно обеспечения более плотного прижатия клапанов, так как при повышении температуры, все детали становятся больше в размере. Подобное расширение автоматически приводит к разным негативным последствиям.

Впускные и выпускные клапаны должны плотно закрывать гнездо, но при этом с небольшим зазором. Он необходим для того, чтобы стержень клапана не упирался жёстко в верхнюю часть устройства.

В процессе самостоятельного регулирования зазоров нужно стремиться к строго установленным величинам. Они не должны быть больше 0,15 мм. Максимальный уровень допустимой погрешности составляет 0,05 мм. Данные параметры нужно проверять исключительно при холодном моторе.

Обеспечив в процессе регулировки правильные зазоры, водитель получит устойчивую работу двигателя, значительную экономию топлива, а также повышение моторесурса.

Фазы газораспределения

И даже если современные клапаны умеют перемещаться гораздо быстрее, чем их предки сто лет назад, то свойства горючих газов, движением которых они управляют, практически не изменились. Они также легко сжимаются при воздействии, и также упрямо продолжают стремиться во все стороны одинаково, подчиняясь закону Паскаля, а значит, не очень спешат переместиться туда, куда их просят. И чтобы обеспечить максимально возможное наполнение цилиндра за такой короткий промежуток времени, впускной клапан начинает открываться раньше, чем поршень завершит ход выпуска. А выпускной начнёт открываться раньше, чем завершится рабочий ход, чтобы находящиеся под давлением в цилиндре горячие газы не создавали излишнего сопротивления движению поршня, когда начнётся такт выпуска.

Моменты времени, когда начинается открытие, длительность их нахождения в открытом и закрытом состояниях, образуют фазы газораспределения двигателя. Управляет движением клапанов распределительный вал, в форме кулачков которого и «зашифрована» информация о фазах газораспределения вашего двигателя. Величины фаз подбираются при проектировании двигателя в зависимости от его конструкции, назначения, условий эксплуатации. В наиболее продвинутых двигателях эти фазы могут изменяться для конкретных условий работы и нагрузок в данный момент времени. В обычных же двигателях единственный эффективный способ изменить фазы газораспределения — это заменить распредвал. Изменение фаз газораспределения посредством установки оригинального распределительного вала — один из способов продвинутого тюнинга двигателя. Соглашаясь на такую процедуру, мы должны понимать, что рост мощности двигателя произойдёт за счёт ухудшения экономичности, снижения ресурса его деталей. Поэтому такую настройку, как правило, применяют на спортивных автомобилях, где ресурс, экономичность и экологичность двигателя имеют второстепенное значение.

В реальном двигателе, когда поршень находится около своих верхней (ВМТ) и нижней (НМТ) мертвых точек, впускной и выпускной клапаны одновременно открыты

Прицеп для перевозки мотоцикла

Обычно мотоциклу не страшны любые, самые дальние, расстояния и любые дороги. Но при необходимости перевезти спортивные мотоциклы к месту соревнований, например, нужно либо воспользоваться услугами грузовика, либо прицепом.

Прицеп для мотоцикла оснащен дополнительными приспособлениями, чтобы доставить вашу технику в исправном состоянии до конечного пункта.

Сюда обычно входят такие приспособления:

Правила перевозки мотоциклов

Погрузка мотоцикла производится по определенным правилам:

Если перевезти нужно не одну, а две единицы техники, значит, установить нужно две подставки. Для разгрузки мотоцикла, все действия проводятся аналогично погрузке, только все наоборот.

Stels Flame 200 2011 → Регулировка зазоров клапанов и чистка-смазка цепи

Часть 1 — КЛАПАНА

Посторонний звук при работе двигателя, провалы в газе, нестабильная работа двигателя, потеря мощности — одна из главных причин этих недугов неотрегулированные зазоры впускного и выпускного клапана. Для того чтобы отрегулировать клапана на Stels Flame 200 нам потребуется, ключ на 8 мм ,10 мм, плоская отвертка и щуп толщиной 0.05 мм, а так же час-полтора времени проведенного с пользой для дела=). МОТОЦИКЛ ДОЛЖЕН БЫТЬ ХОЛОДНЫМ!

Для начало необходимо подготовить мотоцикл — снять с него сиденье и отодвинуть бензобак(эту операцию можно пропустить, я это сделал чтобы лучше заснять элементы клапанов).

Сиденье держится на 2-х болтах которые китайские инженеры запрятали под заднее крыло, открутив их сиденье сдёргивается назад. Бак держится на 2-х маленьких болтах, открутив их так же аккуратно отодвигаем бак назад, возможно потребуется отсоединить трубочку от бензокраника ПРЕДВАРИТЕЛЬНО ЕГО ПЕРЕВЕДЯ В ПОЛОЖЕНИЕ ЗАКРЫТО!

Снимаем крышку двигателя открутив 3 болтика на 8 мм. 2 справа и один слева.

После того как открутили болтики чтобы крышка легче снялась постучите по ней рукой — она легко отойдёт.

Теперь наш мотоцикл выглядит вот так:

Слева у двигателя откручиваем крышку смотрового окошка плоской отверткой.

Под смотровым окошком располагается заглушка вала, сняв её шестигранником можно плавно вращать вал. Но мы не ищем лёгких путей =) Вал можно так же вращать задним колесом(на 5-й передаче удобней всего) или кик-стартером

Теперь наша задача расположить поршень в ВМТ (верхней мертвой точке), на английском TDP этому положению соответствует метка вала T|, важно знать что в верхней мертвой точке поршень бывает на цикле сжатия и выпуска. Нам нужен цикл сжатия, распознать его просто: оба клапана должны быть закрыты, а значит коромысла будут на одной высоте(можно посмотреть на фотографии ниже где изображены клапана)

Итак с божьей помощью мы поймали метку T| на цикле сжатия в смотровом окошке:

Не бойтесь если не получилось с 1 раза — получится с 20-го =) спешить нам некуда, риска на резьбе смотрового окошка должна соответствовать риске справа от буквы «T», небольшое отклонение абсолютно не критично!

Переходим непосредственно к регулировке, зазор впускного и выпускного клапана(впускной находится ближе к хвосту мотоцикла, выпуской к передку) по мануалу должны быть 0.05мм, но для выпускного это значение мало, так же стоит учитывать что на горячем двигателе зазоры увеличиваются в разы на этом мото, поэтому 0.05 всё-таки нормально для него.

Коромысла это дугообразные металлические элементы, в концах которых есть отверстия в которых вкручена шпилька с гайкой. Зазор между шпилькой и клапаном(металлический диск который подпирает пружина) нам и надо отрегулировать. Для этого откручиваем гайку, которая фиксирует положение шпильки в коромысле, теперь руками можно приподнять коромысла и воочию увидеть зазор который нам предстоит выставить размером 0.05 мм.

Для этого нам понадобится щуп

Вставляем необходимый щуп в зазор и закручиваем шпильку рукой, так чтобы щуп выходил-входил с лёгким усилием, фиксируем положение шпильки гайкой и проверяем зазор — щуп на 0.10 мм не должен проходить вообще!

Повторяем операцию для второго клапана и собираем мотоцикл.

После регулировки клапанов, у меня звук мотора стал чище, без посторонних стуков и заводится теперь на холодную значительно легче! Операция регулировки клапанов не требует особых усилий и достаточно проста на этом мотоцикле — поэтому не пожалейте времени и сделайте её самостоятельно!

Часть 2 — ЦЕПЬ

Решил почистить цепь своему Stels’у ибо после этой смазки из балончика цепь больше походит на магнит для грязи.

Отмечаем начальное состояние цепи:

Заранее необходимо приобрести керосин, смазку для цепи(я купил трансмиссионное масло, что погуще было в наличии), зубную щётку (можно купить для себя новую а старую пустить в ход), перчатки латексные(покупал в аптеке по 6 руб за пару).
