Мифы и реальность

1. Двигатели делают в КНР, а потому качество не очень. Двигатели действительно изготавливают в Китае, но важнее то, что производство моторов налажено на заводе Hyundai Motor Co, а потому качество гарантирует известный корейский производитель

Обратите внимание, что даже некоторые премиальные автомобили, например, модели Volvo, собирают в Китае, включая их флагман S90

2. Блок цилиндров двигателя алюминиевый, одноразовый и неремонтопригодный. На самом деле конструкция блока цилиндров позволяет заменить гильзы на новые тонкостенные чугунные, так что методом перегильзовки двигатель можно ремонтировать несколько раз. Причем цена такого ремонта зачастую сопоставима со стоимостью восстановления двигателя с чугунным блоком, при условии, что поршни оставляют прежние (а такая возможность в ряде случаев есть).

3. Коленчатый вал имеет конструкцию всего с четырьмя противовесами, а потому изгибается сильнее, чем, например, у вазовских «поперечных» движков. Да, с точки зрения конструирования двигателя корейский вал испытывает большие нагрузки, но практика ремонта таких двигателей с большими пробегами показывает, что износ коренных и шатунных шеек обычно минимален, и дело ограничивается установкой новых номинальных вкладышей.

4. Ресурс двигателя — 180 000 км, после чего мотор можно выкидывать. Практика показывает, что при хорошем уходе некоторые моторы проходят 400 000 и более километров. Только рекомендую менять почаще моторное масло — раз в 7500 — 10 000 км, заливать топливо на брендовых заправках и не допускать перегревов двигателя.

5. Облегченные и укороченные поршни быстро начинают болтаться в цилиндрах. Да, конечно, конструкция поршней не такая, как у «миллионников» восьмидесятых и девяностых годов прошлого века, но сравнительно недорогой ремонт с заменой поршней и колец, а также дефектовкой и ремонтом ГБЦ на пробеге в 200 000 км позволяет значительно продлить ресурс мотора.

6. Цепной привод ГРМ не особенно надежен. До пробега 150 000–200 000 км цепь обычно ходит без особых нареканий при хорошем масле и спокойном стиле езды. Многорядная зубчатая цепь служит очень неплохо и порой звездочки изнашиваются сильнее, чем цепь.

7. Отсутствие гидрокомпенсаторов создает массу проблем владельцу. Согласно регламенту технического обслуживания, регулировку клапанов следует проводить не реже, чем через 90 000 км пробега. Реальная потребность в регулировке обычно наступает несколько позже указанного срока. Другое дело — двигатели, эксплуатируемые на газе. Здесь за зазорами действительно нужно следить более тщательно. А вообще, экономия на гидрокомпенсаторах — действительно минус этого мотора. И, что самое обидное, у предка, двигателя G4EC Hyundai Accent первого поколения, гидрокомпенсаторы были.

8. Фазовращатели имеют ненадежную конструкцию. На самом деле нарекания на фазовращатели носят единичный характер, да и то только при несвоевременной замене масла либо при его низком качестве.

9. Шумная работа мотора, особенно заметная на холостом ходу. Да, присутствует характерное «стрекотание» топливных форсунок, не особенно приятное уху, но это единственный громкий звук, издаваемый исправным мотором.

10. Разрушение керамического блока каталитического нейтрализатора выводит из строя поршневую группу мотора. Керамический блок любого каталитического нейтрализатора в наших условиях эксплуатации действительно не особо долговечен. Если нейтрализатор размещен достаточно далеко от мотора, то опасности для последнего нет. Такую компоновку применяют некоторые автопроизводители (например, Renault), но не Hyundai. При выкрашивании кусочки керамики нейтрализатора действительно могут попадать в цилиндры и повреждать рабочие поверхности. Разрушению способствуют:

Накопление несгоревшего топлива в керамическом блоке из-за перебоев в зажигании.
Механическое повреждение участка системы выпуска и резкие термические удары при преодолении луж.
Использование низкокачественного топлива и большого количества присадок к топливу.

Варианты тюнинга мотора

Производителем заложен в двигатель G4FC потенциал минимум 150 л. с, поэтому рекомендуется механический тюнинг за счет доработки узлов:

замена выпускного коллектора прямоточным 51 мм «пауком», «обманка» для двух кислородных датчиков;
расточка седел и установка клапанов большего размера;
увеличение подъема клапанов за счет установки агрессивных распредвалов;
прошивка ЭБУ для обеспечения базовых характеристик мотора.

В этом случае тюнинг обеспечит мощность в районе 150 л. с. Однако для «одноразовых» алюминиевых ДВС дешевле обходится свап, то есть полная замена силового привода.

Таким образом, мотор G4FC заканчивает линейку атмосферных рядных 4 цилиндровых 16 клапанных ДВС семейства Гамма. Создан практически для всего линейного ряда седанов, кроссоверов и хэтчбэков Hyundai и Kia.

Recommendations

Вот если бы у мастера спросить одну такую вещь, как то, что мне разные «мастера» на вопрос о том, можно ли шлифовать стаканы, шайбы говорят ни в коем случае, типо там специальный металл, который нельзя точить, шлифовать, ибо износ будет сильный. Я конечно в это не верю, но всё же интересно было бы услышать мнение другого человека, который я так понял этим занимается. Такая задача появилась после того, что где то видел и даже вроде на драйве, шлифовали шайбы и потом ими регулировали с хорошим результатом, а шайбы шлифовали потому, что купили размер, который не пользуется спросом и соответственно стоит копейки. Если есть такая возможность узнать у этого мастера такую инфу, был бы примного благодарен. Просто не знаю сколько стоят стаканы, но цены на шайбы на мой мотор уж очень сильно разнятся.

Шлифовать можно. Только на высокооборотистой машинке, без перегрева. Я таксистам в основном делал. Суммарный пробег более миллиона км. Вопросов нет. Один толкатель 400-650 стоит.

У меня пробег 250, непонятно сколько из 16 пойдут под замену и стоит ли лезть менять маслосъёмные колпачки, мотор съедает за 7 тыс км где-то 300-500 мл, что-то посоветуете или не лезть?Я уже приобрёл микрометр 0-25 мм, сейчас ищу щупы нормальные, я так понял нужны щупы 0.01? Ну и ключ динамометрический выбираю, какой там момент на распредвалах не знаете?

Сначала надо понять откуда масложор. Камера 700 руб стоит. Маленькие 11, большие 20 нм. Примерно. Точно не помню. Щупы нужно поверить микрометром.

Понял спасибо, думаю по весне заняться зазорами, а то пробег сами понимаете.

можно в личку стоимость сего действа для G4FC?

$Регулировка клапанов двигатель g4fc – g4fc\g4fa- . kia-$

Шлифовать можно, но зачем новые покупать? Родные раза 3 точно продержаться. А это около 200 000 км

Ну так а если наоборот уменьшить надо зазор, как ни крути, но часть из 16 придётся докупать. Кстати нашёл профильный сервис по митсубиси, которые сделают регулировку клапанов в 2 этапа и за 6 тыс, видимо к ним и поеду.Ссылку прикреплю, мало ли кто увидит из Питера. www.drive2.ru/o/MLSservise/

150 тыщ на газу и регулировка после 200. Вполне норм. Вообще на бензине до 200 тыщ точно можно не лезть. Некоторые просто ннвнимательно читают мануал и разводят панику, про то, что регулировать надо уже на 90 тыс. Хотя там русским языком написано, что нужно сделать проверку, а не регулировку.

Отличная заморочек))Корейцы знатную козлину подложили с такой регулировкой, да и японцы тоже. На гидрики поскупились.

Но теперь то есть гидрики на Рио и солярисе с 2017 г.в. Правда только на каппа 1.4

Цена вопроса такой работы?

Все вопросы к Slavkin23 мне делал.

Вы так написали, как будто вам поставили двигатель работающий на воде, думал на драйве делятся информацией, а вы секретничаете.

Что трудно написать ему? Мне сделал дёшево.

Такую купил, руки не доходили сделать.

клапана вообще на каких пробегах регулировались? Скажи пожта

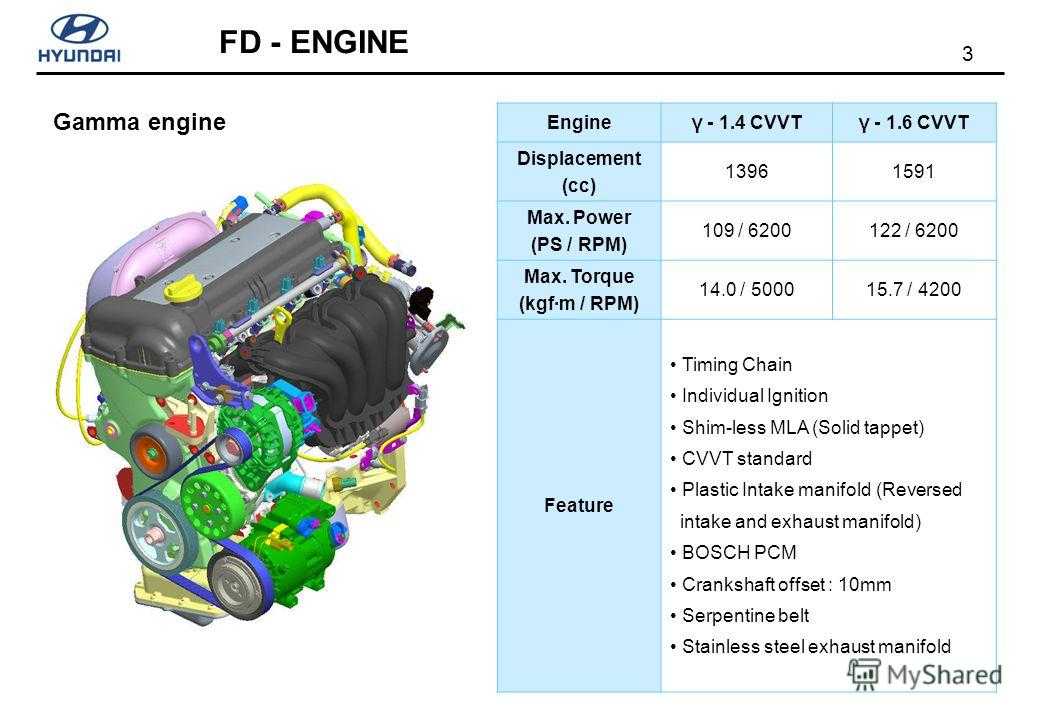

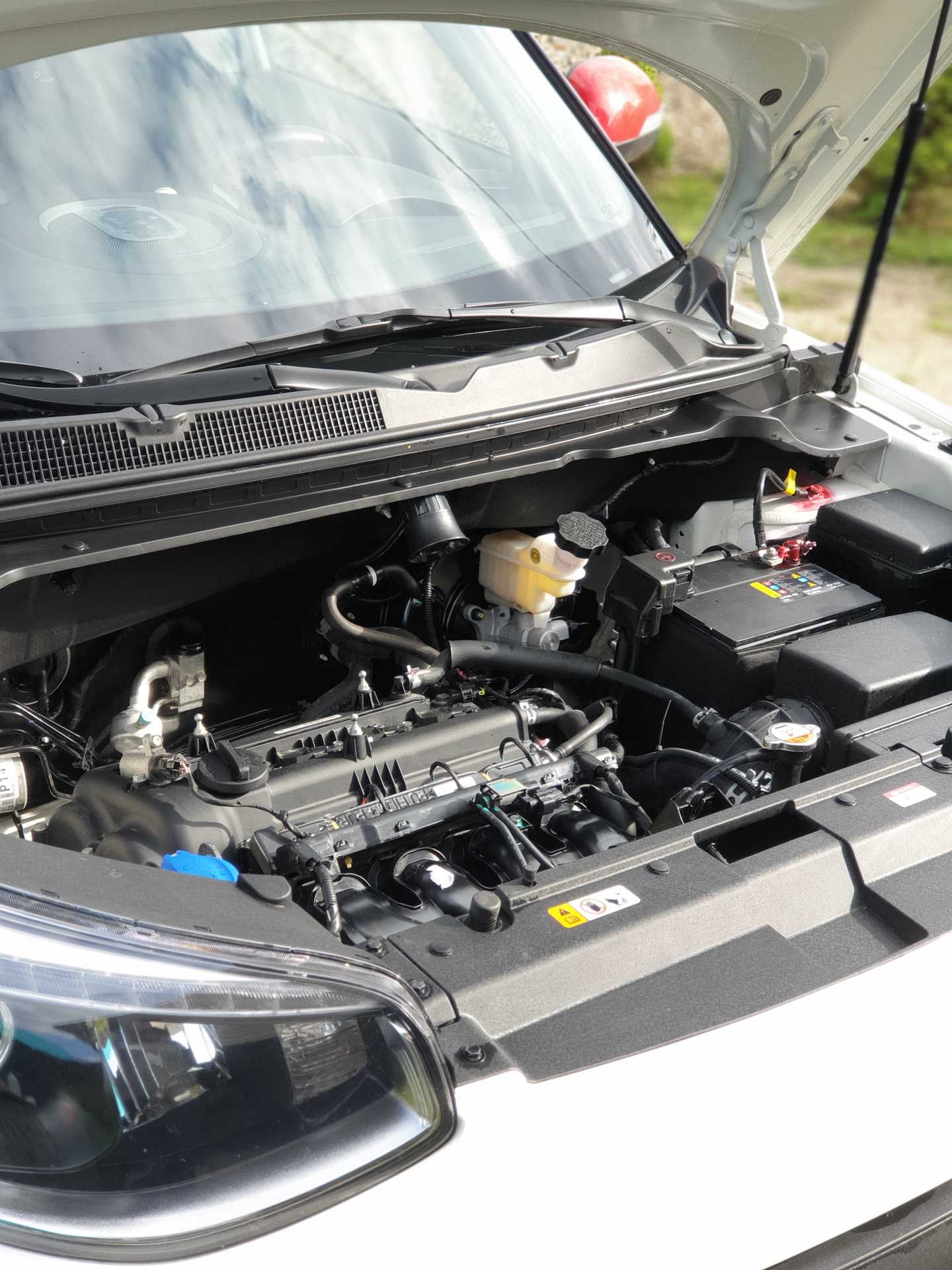

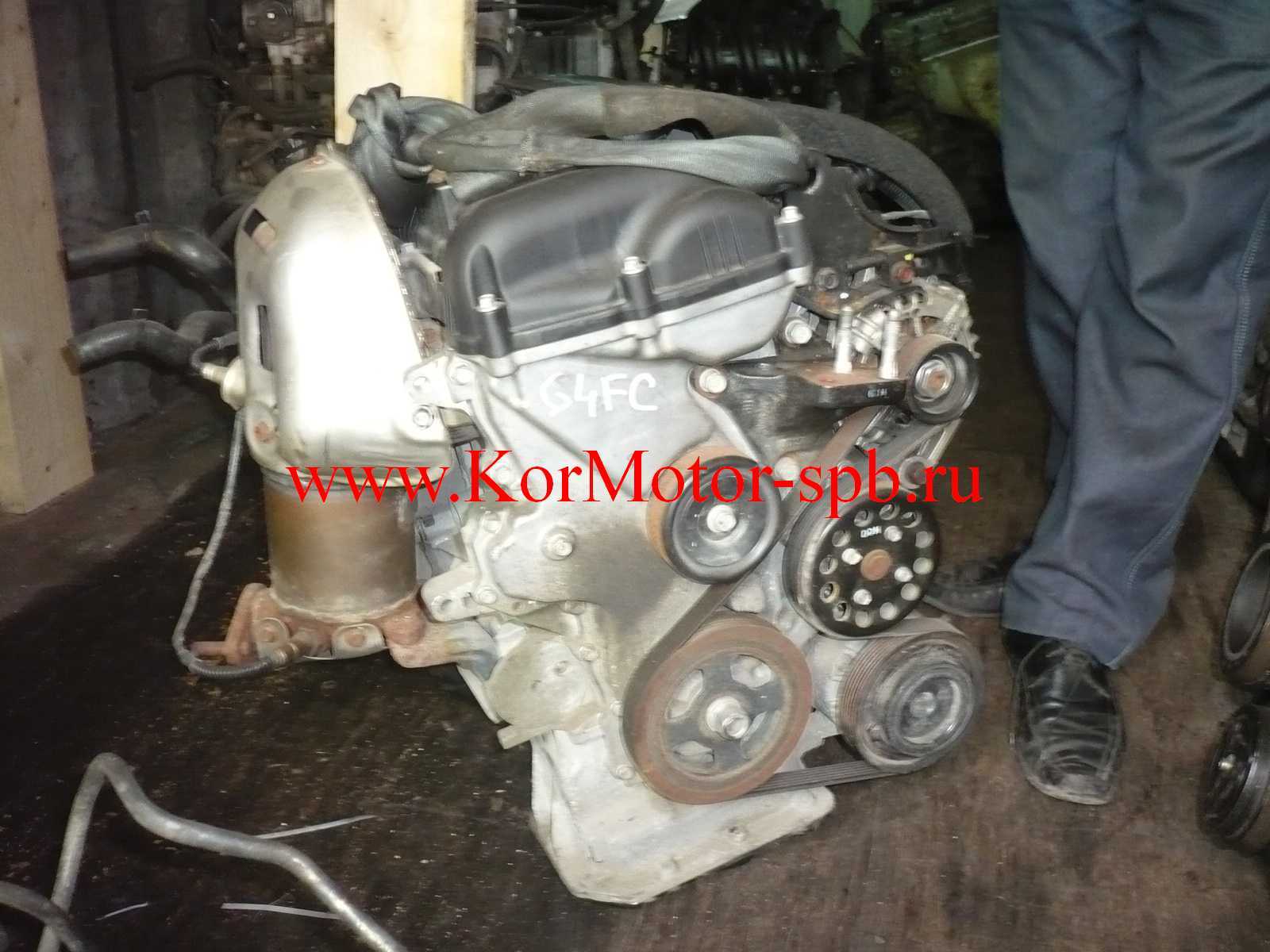

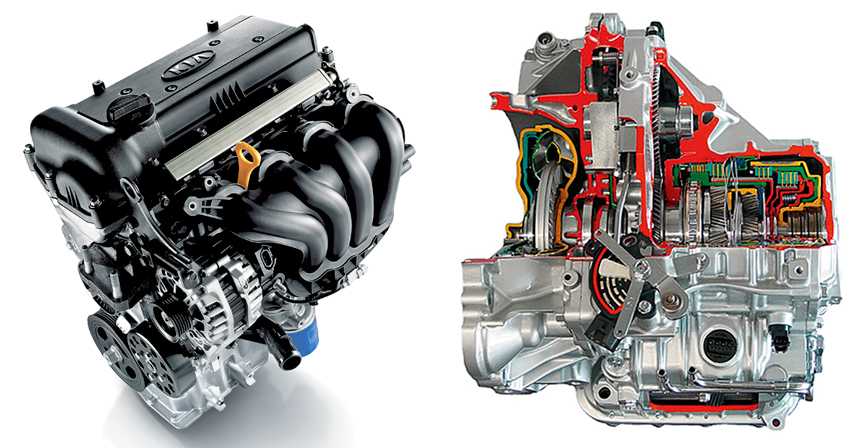

Технические характеристики G4FC 1,6 л/122 л. с.

И ГБЦ, и блок цилиндров в двигателе отлиты из алюминия, а впускной коллектор изготовлен из полимерного высокопрочного материала, что решает несколько задач помимо снижения общего веса и габаритов:

более качественное охлаждение гильз цилиндров, вокруг которых появился тепловой зазор;
идеально гладкая поверхность каналов впускного тракта, которую не нужно шлифовать дополнительно (в ГБЦ эта проблема осталась).

Снижены требования к качеству масла, так как нет гидротолкателей. Использована система VVT на одном (впуск) или обоих распредвалах, что позволило увеличить мощность.

Технические характеристики G4FC выглядят следующим образом:

Изготовитель	Beijing Hyunday MotorCo
Марка ДВС	G4FC
Годы производства	2007 – …
Объем	1591 см 3 (1,6 л)
Мощность	89,7 – 95,6 кВт (122 – 130 л. с.)
Момент крутящий	155 Нм (на 4200 об/мин)
Вес	120 кг
Степень сжатия	11
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	коммутаторное, бесконтактное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	пластиковый
Выпускной коллектор	литой чугунный
Распредвал	оригинальный профиль кулачков
Материал блока цилиндров	чугун
Диаметр цилиндра	77 мм
Поршни	оригинальные
Коленвал	чугун, литье
Ход поршня	85,4 мм
Горючее	АИ-92
Нормативы экологии	Евро-4
Расход топлива	трасса – 5 л/100 км смешанный цикл 6 л/100 км город – 7,9 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл
Масло для G4FC по составу	зимой синтетика, летом полусинтетика
Объем масла моторного	3,3 л
Температура рабочая	90°
Ресурс ДВС	заявленный 180000 км реальный 250000 км
Регулировка клапанов	мерные толкатели
Система охлаждения	принудительная, антифриз
Объем ОЖ	5,8 л
Помпа	25100-2В700
Свечи на G4FC	ZFR5F-11 с длинным вылетом электрода
Зазор свечи	1,1 мм
Цепь ГРМ	243212В200
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Mahle Filter LX 2869
Масляный фильтр	Mann, YoungDong, Hammel
Маховик	232002D000 116 зубов, 9 под стартер
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлые выпускные темные
Компрессия	от 12 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин -1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 71 – 75 Нм болт сцепления – 18 Нм крышка подшипника – 17 – 26 Нм (коренной) и 18 – 22 Нм (шатунный) головка цилиндров – две стадии 39 – 59 Нм, 78 – 98 Нм

Для обеспечения ресурса 180000 пробега изготовителем рекомендовано соблюдать моменты затяжки резьбовых соединений.
