Компрессия в цилиндрах бензинового двигателя

Почему нет компрессии в двигателе в первом цилиндре

Почему появляется вибрация на холостом ходу

Причин подобного состояния может быть несколько, но первое, что нужно сделать, — посмотреть на тахометр: возможно, холостые обороты плавают или в целом просели. При низких холостых неизбежно будет равномерная вибрация, которая, впрочем, для некоторых моделей считается нормой.

Далее рассмотрим основные неисправности, ведущие к усилению вибрации машины на холостых.

Троение двигателя

А конкретно неравномерная работа цилиндров. Причина троения может заключаться в неисправности свечей зажигания, сильном загрязнении воздушного фильтра и нарушении его функций, неправильной работе впускного клапана, повреждении высоковольтных проводов.

Если своевременно не принять меры по ремонту, троение двигателя приведет к другим серьезным последствиям. Диагностику лучше начать с проверки исправности свечей зажигания и при обнаружении дефектов сразу произвести их замену. Также обязательно нужно замерить компрессию в цилиндрах.


Снижение компрессии в одном или нескольких цилиндрах неизбежно приведет к неравномерной работе ДВС и вибрации на холостых. Неравномерная компрессия — обычное дело для машин с пробегом более 100–150 тыс. км.

Ослабление фиксации ДВС

Обычно это происходит из-за износа резины опорных подушек силового агрегата. В таком случае отдача передается на кузов и будет хорошо ощутимая вибрация в салоне, на руле. А при серьезном повреждении гидравлической опоры жидкость может полностью вытечь и тогда мотор просто ляжет на кузов.

Выявить дефект можно визуально, обратив внимание на состояние любого из демпферов. Если хотя бы на одном есть трещины или надрывы резины, то высока вероятность, что схожее состояние будет и у других

Наибольшим нагрузкам подвергается передняя опорная подушка, поэтому ее стоит проверить в первую очередь.


Передняя опора двигателя на Opel Meriva 1.6 с изношенной подушкой.

Еще один способ проверки состояния опор — посмотреть будет ли мотор крениться при переключении передач. Для этого потребуется помощник, который будет последовательно переключать передачи: нейтральная — задняя — первая. Задача второго человека в это время смотреть за положением двигателя и фиксировать небольшие отклонения в одну из сторон.

Разбалансировка коленвала и ЦПГ

Данная проблема может произойти после капремонта ДВС, когда плохо провели стендовую балансировку собранного коленвала с маховиком и сцеплением. Процедура нужна, чтобы устранить биения и зазоры, подогнать детали под один размер и массу в случае ремонта цилиндро-поршневой группы. Из-за использования при ремонте деталей разной массы, например, гильз, поршней, маслосъемных колец, двигатель будет потряхивать на холостых при запуске.

Проблема актуальна для автомобилей с пробегом свыше 150–200 тыс. километров.


Балансировка коленвала на стенде.

Нарушение работы топливной системы

Непосредственной причиной вибрации мотора топливная система выступает не так часто, но случаи бывают. Как правило, это связано с загрязнением некоторых узлов или наличии посторонних примесей в топливе, например, воды, сажи или масла. В результате возникают проблемы в сгорании топливно-воздушной смеси, что может привести к пропускам зажигания и неравномерному вращению коленвала.

Прочие неисправности

  • Перескок ремня ГРМ на один зуб или сильное растяжение цепи в авто с цепным приводом;
  • Повышенная нагрузка на генератор. Особенно это актуально для малолитражных автомобилей. Водитель, как правило, ощущает вибрацию после остановки транспортного средства;
  • Износ гидротрансформатора. При диагностике этого узла также рекомендуем заменить масло в АКПП;
  • Неисправность двухмассового маховика. Признаками его износа служит появление скрипа или скрежета при запуске и остановке мотора. Также возможны вибрация при включении сцепления и затрудненное переключение передач;
  • Поломки любых навесных устройств в моторном отсеке, а точнее их приводов.

Режим холостого хода инжекторного двигателя

За поддержание оборотов холостого хода на необходимом уровне отвечает ЭСУД (электронная система управления двигателем). Блок управления (ЭБУ) ЭСУД на основе данных полученных от различных датчиков определяет величину и продолжительность впрыска топлива форсунками на режиме холостого хода, управляет регулятором ХХ, а так же выставляет нужный угол опережения зажигания, необходимый для поддержания определенной частоты вращения коленчатого вала.

Порядок работы инжекторного двигателя в режиме холостого хода на примере двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099

— До включения зажигания шток регулятора холостого хода (РХХ) максимально выдвинут и полностью перекрывает сечение байпасного (воздушного) канала в дроссельном узле.

— После поворота ключа в замке зажигания ЭБУ определяет температуру охлаждающей жидкости (сигнал с датчика температуры — ДТ), определяет, что дроссельная заслонка полностью закрыта (сигнал с датчика положения дроссельной заслонки ДПДЗ), стоит автомобиль или едет (сигнал с датчика скорости — ДС).

На основе полученных данных вычисляется такое положение штока регулятора холостого хода, при котором он приоткрывает байпасный канал на определенный просвет, чем обеспечивается приток воздуха необходимого для работы двигателя на холостом ходу.

— После пуска двигателя блок управления получает информацию от датчика положения коленчатого вала (ДПКВ) о его вращении, с датчика температуры о температуре ОЖ, датчика положения дроссельной заслонки о том, что заслонка закрыта, с датчика массового расхода воздуха (ДМРВ) о объеме воздуха поступающего в двигатель, с датчика скорости о том стоит автомобиль или двигается.

На основе полученных данных блок управления устанавливает шток РХХ в положение, обеспечивающее оптимальный просвет воздушного канала под дроссельную заслонку. Тем самым обеспечивается приток в цилиндры двигателя воздуха необходимого для поддержания минимальных устойчивых оборотов. Помимо этого определяет продолжительность и величину впрыска топлива через форсунки, определяет угол опережения зажигания.

По мере прогрева, температура двигателя растет, датчик температуры сигнализирует об этом блоку управления и тот перемещает шток регулятора холостого хода, уменьшая просвет воздушного канала. Величина и продолжительность впрыска уменьшаются, угол опережения зажигания изменяется. Обороты коленчатого вала постепенно падают до 650-750 об/мин.

Если запускается и работает на холостых прогретый двигатель, то аналогичным образом на основе данных полученных от датчиков блок управления выставляет шток регулятора в нужное положение.

В системах с обратной связью величина и продолжительность впрыска, и угол опережения зажигания рассчитываются с учетом показаний датчика кислорода (бедная-богатая смесь). На холодном двигателе датчик кислорода не работает, показания с него начинают сниматься по мере прогрева двигателя.

При нажатии на педаль «газа» дроссельная заслонка приоткрывается, сигнал об этом ДПДЗ поступает на блок управления. Режим холостого хода двигателя прекращается. Шток регулятора выставляется в такое положение, чтобы при внезапном закрытии дроссельной заслонки быстро обеспечить приток дополнительного воздуха в двигатель через воздушный канал и предотвратить «провал» в его работе.

Если автомобиль движется с включенной передачей и полностью закрытой дроссельной заслонкой (под горку, на ровном участке, при торможении двигателем, во время переключения передач) ЭБУ переводит систему в режим принудительного холостого хода (ПХХ) (топливо в двигатель не поступает, он работает по инерции).

Примечания и дополнения

— Холостой ход двигателя автомобиля – это работа на низких оборотах (650-750 для инжекторных ВАЗ 21083, 21093, 21099) с полностью закрытой дроссельной заслонкой.

— В случае неисправности РХХ стоит провести проверку его электрической части.

Источник

Как проверить компрессию без компрессометра

Без прибора замерить компрессию не получится. Поскольку само слово «измерение», подразумевает использование измерительного прибора. Так что измерить компрессию в двигателе без компрессометра невозможно. Но если нужно проверить, определить есть ли она вообще (например после обрыва ремня ГРМ или долгого простоя авто и т.д.), то есть, несколько самых простых способов как проверить компрессию без компрессометра. Признаком плохой компрессии является нетипичное поведения авто, когда, например, на низких оборотах он работает вяло и неустойчиво, а на высоких «просыпается», при этом их выхлопной сизый дым, а если посмотреть на свечи, то они окажутся в масле. При снижении компрессии растет давление картерных газов, система вентиляции быстрее загрязняется и как результат рост токсичности CO, загрязнения камеры сгорания.

Самая элементарная проверка компрессии двигателя без приборов — на слух. Так, как обычно, если в цилиндрах двигателя компрессия есть, то вращая стартером можно услышать, как мотор отрабатывает каждый такт сжатия с характерным звуком. Причем в большинстве случаев двигатель может немного покачиваться. Когда же компрессия отсутствует, то ни четких тактов не услышится, ни подрагивания не будет. Такое поведение зачастую свидетельствует об обрыве ремешка ГРМ.

Видео как проверить компрессию двигателя без приборов

Заткнув пробкой подходящего диаметра (резиновой, корковой пластиковой или плотной тряпкой) свечной колодец, вывернув предварительно свечу какого-то из цилиндров, можно проверить, если хоть какая-то компрессия. Ведь если она там будет, то пробка будет вылетать с характерным хлопком. Если компрессия отсутствует, то останется где была.

Прилагаемым усилим при проворачивании КВ. Такой метод проверки компрессии не имеет вообще никакой точности, но, тем не менее, в народе иногда пользуются и им. Нужно вывернуть все свечи, кроме первого цилиндра и от руки, за болт шкива коленвала, проворачивается пока не закончится такт сжатия (определяется по меткам ГРМ). Далее повторяем эту же процедуру со всеми остальными цилиндрами, приблизительно запоминая прилагаемое усилие. Поскольку замеры довольно условные, поэтому предпочтительней воспользоваться компрессометром. Такой прибор должен быть в наличии у каждого автовладельца, ведь его цена на столько велика чтобы не покупать, а его помощь может понадобится в любой момент. Необходимое значение компрессии для своего автомобиля вы можете узнать из руководства по обслуживанию или хотя бы узнать степень сжатия двигателя вашего авто, тогда компрессию можно вычислить по формуле: степень сжатия * K (где К=1,3 для бензиновых и 1,3-1,7 для дизельных ДВС).

По состоянию выхлопа или состоянию свечей зажигания, может определить компрессию без прибора только опытный моторист, и то так же само, — относительно.

Такой метод актуален для автомобилей с изношенным мотором, когда участилась доливка, а из глушителя появился появляться бело-голубой дымок со специфическим запахом. Это будет говорить о том, что масло в камеры сгорания начало поступать несколькими путями. Грамотный моторист по выхлопу и по состоянию свечей, а также проанализировав акустические шумы (для прослушивания шумов понадобится приспособление, которое представляет собой медицинский стетоскоп с механическим датчиком), точно определит из-за чего такой дым и расход масла.

Основных виновников наличия масла два, это — масло отражательные колпачки клапанов или цилиндропоршневая группа (кольца, поршни, цилиндры), что и говорит об отклонениях в компрессии.

Когда износились сальники, зачастую появляются масляные кольца вокруг свечей и выхлопной, тогда и замер компрессии можно и не делать. А вот если после прогрева ДВС продолжается характерное дымление или его интенсивность усиливается – можно делать вывод об износе двигателя. И чтобы определить из-за чего именно компрессия пропала нужно произвести несколько не сложных тестов.

Тесты проверки пропавшей компрессии

Чтобы получить точный ответ, требуется применение всех перечисленных методов с сопоставлением полученных результатов.

Для определения изношенности колец достаточно прыснуть, со шприца, в цилиндр буквально грамм 10 масла, и повторить проверку. Если компрессия увеличилась, то устали кольца, либо другие детали цилиндропоршневой группы. В случае неизменности показателей – происходит утечка воздуха через прокладку или клапана, а в редких случаях из-за трещины в ГБЦ. А если давление изменилось буквально на 1-2 бара, время бить тревогу, — это симптом прогара поршня.

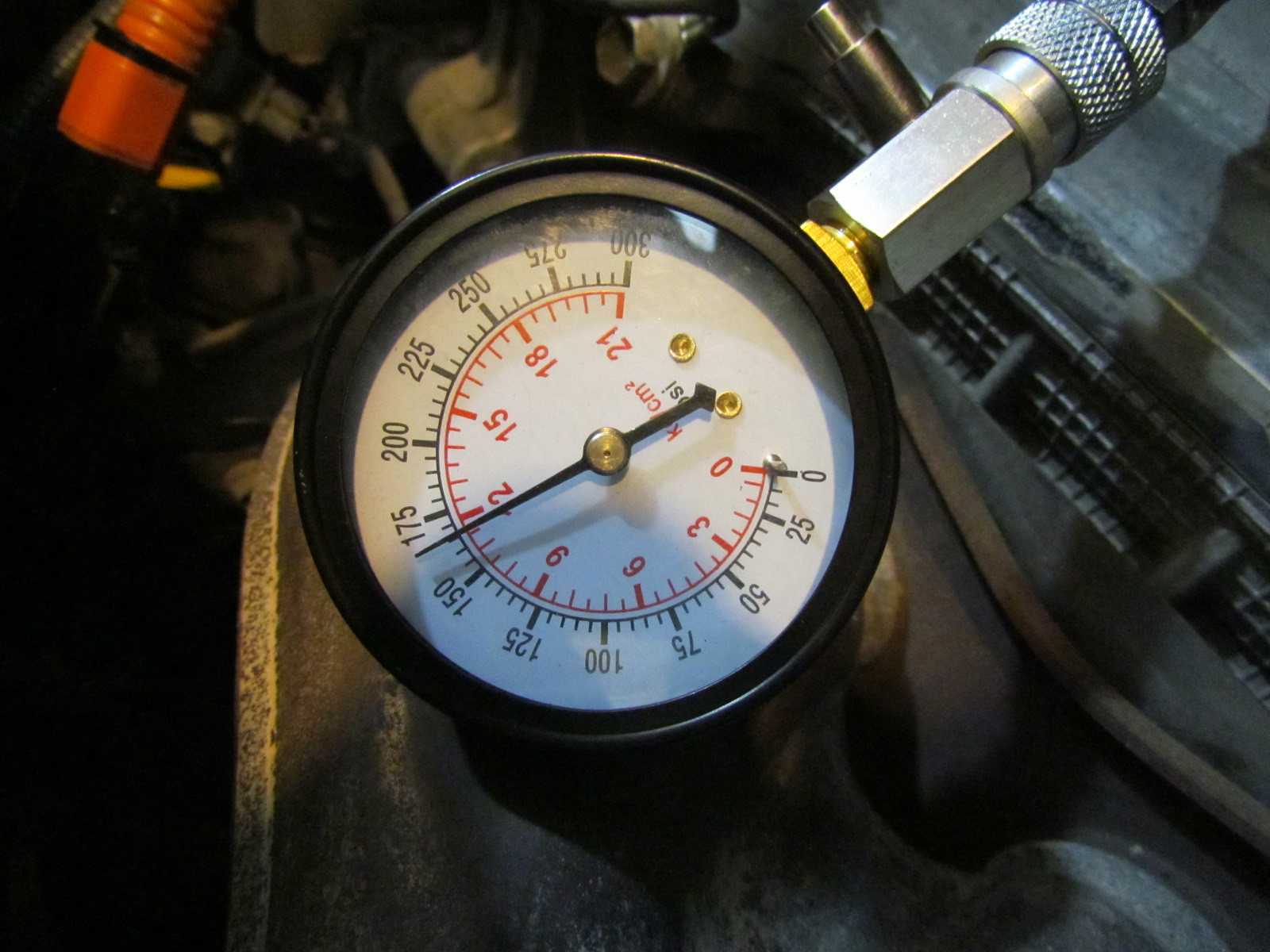

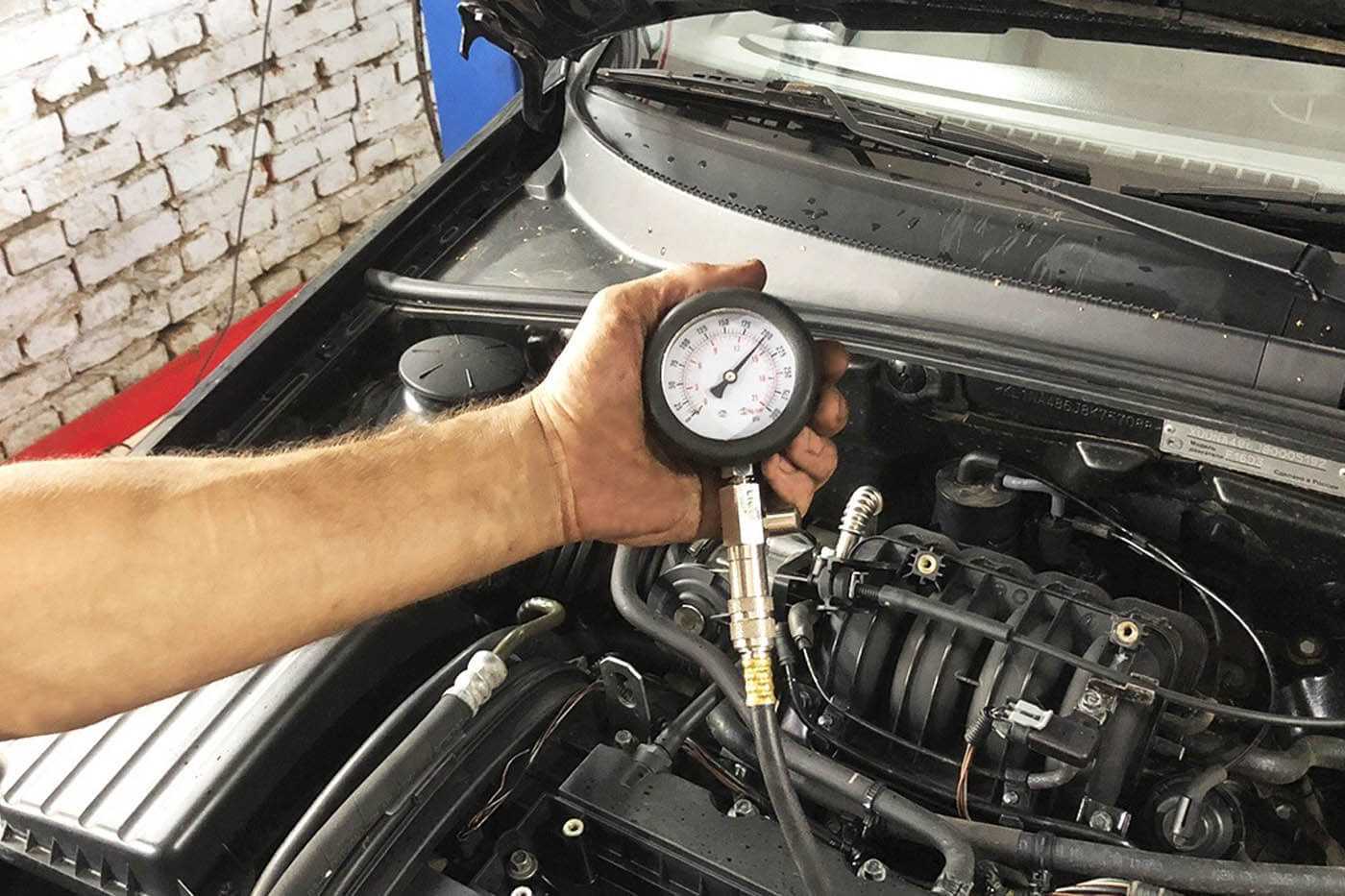

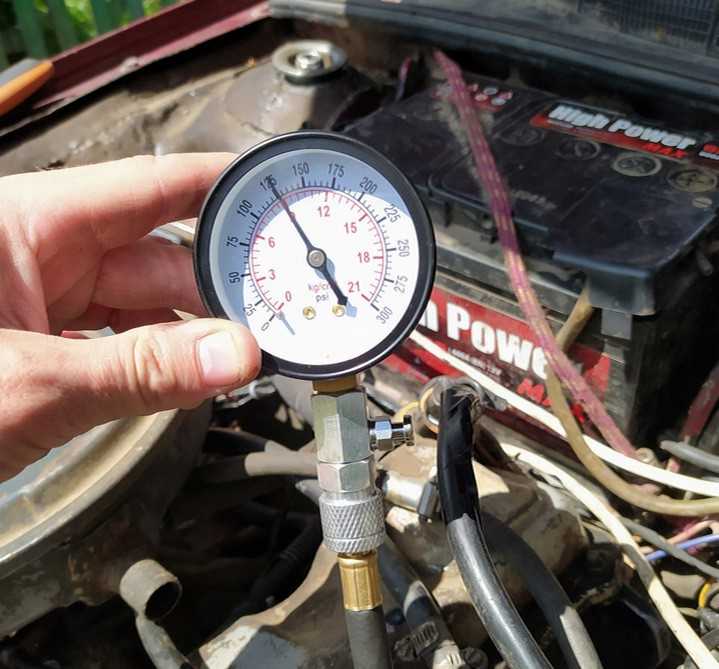

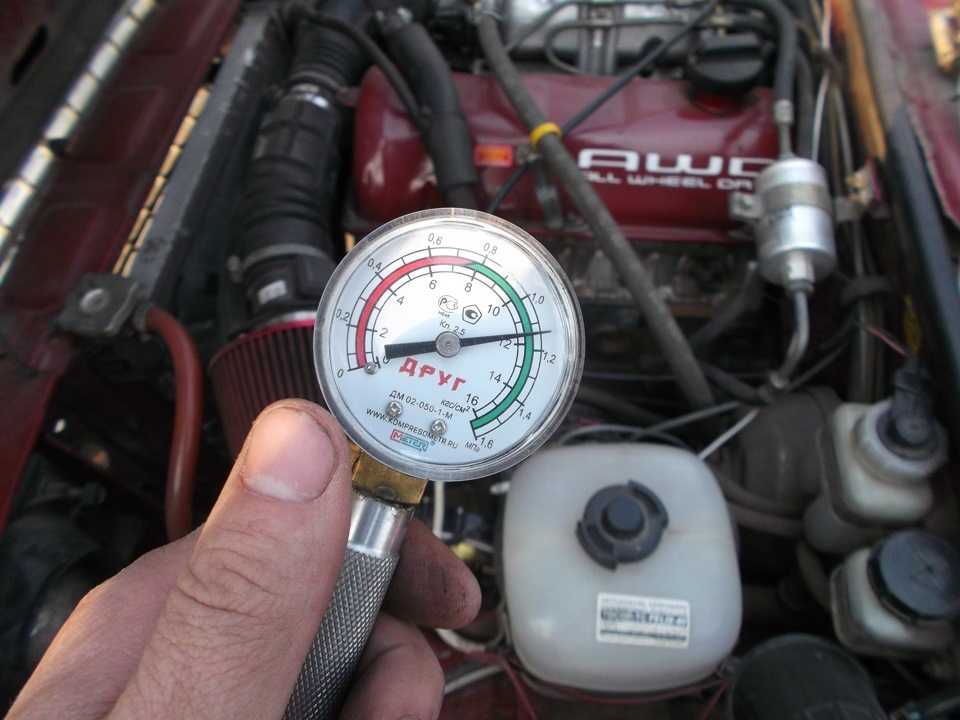

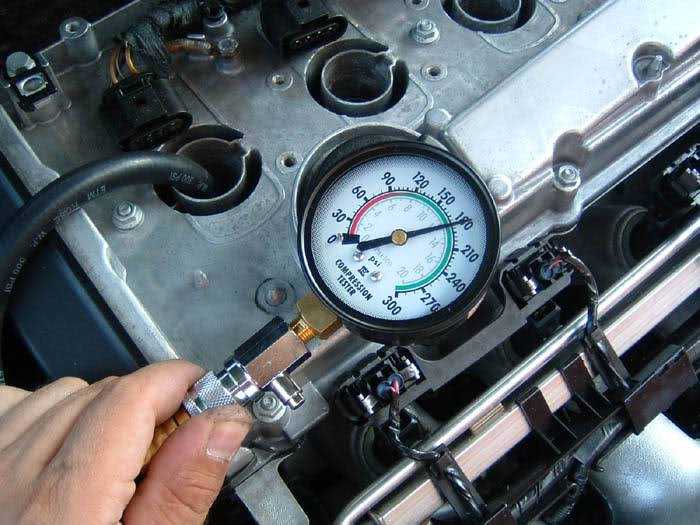

Проводим замер компрессии

Но, с другой стороны, замер компрессии иногда выдаёт относительные результаты и полностью на них ориентироваться не следует. Это всего лишь один из методов диагностики. Один из многих.

Первым показателем того, что в двигателе низкая компрессия в одном цилиндре, как минимум, является поведение авто во время движения. Двигатель не тянет.

Кстати, цифровые параметры значений компрессии для своего двигателя вы найдёте в Инструкции по эксплуатации.

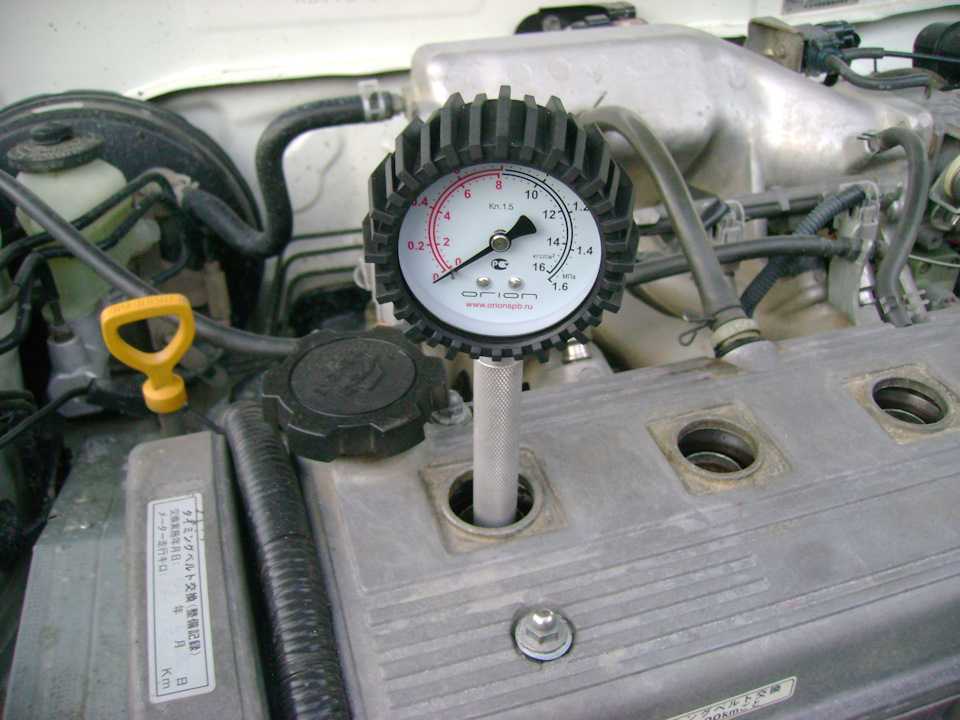

Хотя процедура замера компрессии уже описана, коротко напомним. Замер производится на прогретом до 80 градусов двигателе, при наличии исправного и заряженного аккумулятора. Для получения точных параметров вам понадобится компрессометр.

Отключаем подачу топлива, выворачиваем свечи и замеряем компрессию, как при открытой, так и при закрытой дроссельной заслонке. Естественно нужен помощник. Получаем безрадостный результат – разная компрессия в цилиндрах.

Причин этому может быть сколько угодно: начиная от качества топлива и работы топливной системы, и заканчивая (в худшем случае) неисправностью поршней, клапанов и самих цилиндров. Не забудьте добавить сюда дефекты в прокладках и уплотнителях.

Сразу же грозной тучей надвигается неприятный вопрос, — что, неужели нужно делать капитальный ремонт двигателя? Ответ пока однозначный – нет.

Чем опасна повышенная вибрация двигателя

Усилившаяся вибрация на холостом ходу служит индикатором проблем и таким образом позволяет не допустить возникновения уже более серьезных поломок, если оперативно заняться поиском причин. Иногда вопрос стоит не только в возможных денежных расходах на запчасти, но и в безопасности движения, например, в случае троения мотора или перескоке ремня ГРМ.

Воздействию вибрации подвергается кузов, страдают пластиковые элементы и крепления. Также под угрозой старая проводка, особенно в местах изгибов и фиксации.

Если причину вибрации долго не устранять, неизбежно будет нанесен вред самому ДВС. И тогда придется проверять состояние и работоспособность всех деталей, которые могли в результате пострадать.

Народный способ устранения залегания колец и повышения компрессии

Данный способ не является гарантией того, что изменяться показатели компрессометра. Но, он на самом деле эффективен, если разная компрессия в цилиндрах образовалась именно из-за залегания колец. Как минимум, совесть ваша будет чиста, и вы исключите затем этот пункт из диагностики.

Приобретаем качественную жидкость для очистки клапанов. В инструкции к ней должно быть указано, что она добавляется в моторное масло.
Сегодня вечером выкручиваем все свечи и заливаем в цилиндры по 50-70 мл. этой жидкости при помощи «груши» или шприца.
Утром, через 12 часов прокручиваете двигатель, затем чистите свечи и регулируете зазоры, а только затем вкручиваете их на места.
При запуске двигателя не пугайтесь качеству и количеству дыма из выхлопной системы.
Выезжаете на дорогу для прохождения участков на повышенных скоростях. То есть задача состоит в том, чтобы дать двигателю максимальные нагрузки. Поэтому заранее продумайте где вы это будете делать. Учтите состояние дорожного покрытия, погодных условий, интенсивности движения

В идеале это делается на загородной трассе.
Важно! Предыдущий пункт должен быть выполнен обязательно, иначе отлипшие за ночь продукты коксования попадут под клапан и тогда не миновать разборки ГБЦ.
После пробега со скоростью в 100-120 км/час на участке в 10-20 км. вновь производите замер компрессии в цилиндрах.. Здесь существует два варианта: радость и ощущение счастья от увиденных цифр одинаковой компрессии, которая соответствует норме

Или горечь от предстоящей операции с разборкой ГБЦ и диагностики двигателя. Третьего не дано

Здесь существует два варианта: радость и ощущение счастья от увиденных цифр одинаковой компрессии, которая соответствует норме. Или горечь от предстоящей операции с разборкой ГБЦ и диагностики двигателя. Третьего не дано.

Удачи вам при устранении разности компрессии в цилиндрах.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Если в одном из «горшков» давление существенно ниже, чем в других (к примеру, везде 11,5, а в единственном 6,0 атмосферы) это свидетельствует о разности компрессии. Естественно это негативно сказывается на работе силового агрегата. Нередко падение компрессии может наблюдаться и в нескольких «»гошках»». Однако в таком случае можно смело утверждать, что двигатель нуждается в срочном капитальном ремонте. Причин падения компрессии может быть немало, для устранения требуется демонтаж ГБЦ. Вот основные причины:
1. Пробитая (прогоревшая) прокладка ГБЦ. Одна из самых частых причин, «лечится» заменой данного элемента.
2. ГБЦ затянута недостаточно. Собственно из этого следует вышеупомянутая причина, прокладка начинает пропускать давление и со временем ее пробивает.
3. Пропускают кольца. Подобное явление актуально, если уплотнительные кольца сильно изношены или сломаны. Если давление просело в одном «»горшке»», гарантированно кольца сломаны. В таком случае требуется капитальный ремонт двигателя.
4. Закоксованность. Кольца покрываются коксом по причине использования некачественного моторного масла или при условии большого пробега. Масло выгорает, и кольца прилипают на одном месте, не имея возможности ходить по своим канавкам. Стачивается только одна сторона, соответственно двигатель быстрее изнашивается. На закоксованность указывает падение компрессии по всех цилиндрах.
5. Износ стенок блока цилиндров. Явление редкое, возникает чаще всего из-за использования производителем некачественных материалов.
6. Перегрев ДВС. Если двигатель перегревается кольца и стенки блока начинают пропускать давление, а вместе с ним и масло. Частично можно определить по сизому дыму из выхлопной трубы.
7. Прогар поршня. Если поршень будет сломан, компрессия в цилиндрах будет равна фактически нулевому значению. Прогореть он может как сверху, так и сбоку. Нередко поршни ломаются при обрыве ремня ГРМ, когда вследствие нарушения фаз газораспределения встречаются с клапанами.
8. Клапана. Компрессия может упасть из-за их неправильной регулировки, из-за прогара или облома при обрыве ремня ГРМ.

Главная →

Практические советы → Неисправности →

Как часто проверять?

Как правило, специалисты рекомендуют проводить данную
процедуру одновременно с заменой свечей зажигания — каждые 30–40 тыс. км. Таким
образом, обеспечиваются и профилактические цели.

Однако двигатель нуждается во внеплановом проведении
замера, если наблюдаются такие признаки:

  • увеличился расход масла до 150 мл/1000
    километров;
  • затруднился пуск по утрам и в холодные
    дни;
  • появился сизый дым из глушителя;
  • ухудшился режим нейтрального хода — мотор
    частенько трясёт, он глохнет.

Все эти симптомы могут указывать и на другие
неполадки. К примеру, нестабильный ХХ является характерным признаком
неисправной системы зажигания. Поэтому перед измерениями всё это надо
устранять. Иначе показатели будут неточными, а ремонт и затраты — лишними.

Восстановить компрессию агрегата можно, если нет
повреждений ГРМ и показатель снижен из‐за закоксовки. Нужно купить специальную
жидкость и провести раскоксовку на горячем моторе. Обычно в Москве такую
процедуру проводят по сниженным ценам.

Причины неисправности фазорегулятора

Неисправности делят непосредственно по фазорегулятору и по его управляющему клапану. Так, причинами неисправности фазорегулятора являются:

  • Износ поворотного механизма (лопатки/лопасти). В обычных условиях это происходит по естественным причинам, и менять фазорегуляторы рекомендуется через каждые 100…200 тысяч километров пробега. Ускорить износ может загрязненное либо некачественное масло.
  • Смещение либо рассогласование установленных значений поворотных углов фазорегулятора. Обычно это происходит из-за того, что поворотный механизм фазорегулятора в его корпусе превышает допустимые углы поворота по причине износа металла.

А вот причины поломки клапана vvt другие.

  • Выход из строя сальника клапана фазорегулятора. У автомобилей Рено Меган 2 клапан фазорегулятора установлен в углублении в передней части двигателя, где много грязи. Соответственно, если сальник теряет герметичность, то пыль и грязь извне смешивается с маслом и попадает в рабочую полость механизма. Как результат — заклинивание клапана и износ поворотного механизма самого регулятора.
  • Проблемы с электрической цепью клапана. Это может быть ее обрыв, повреждение контакта, повреждение изоляции, замыкание на корпус либо на провод питания, снижение или повышение сопротивления.
  • Попадание пластиковой стружки. На фазорегуляторах часто лопатки делаются из пластмассы. По мере их износа они меняют свою геометрию и выпадают из посадочного места. Вместе с маслом они попадают в клапан, распадаются и измельчаются. Это может привести либо к неполному ходу штока клапана, либо даже к полному его заклиниванию.

Также причины отказа фазорегулятора могут крыться в сбое работы других связанных элементов:

  • Некорректные сигналы от ДПКВ и/или ДПРВ. Это может быть связано как с проблемами с указанными датчиками, так и с тем, что фазорегулятор износился, из-за чего распределительный либо коленчатый вал находятся в положении, выходящим за допустимые границы в конкретный момент времени. В данном случае вместе с фазорегулятором нужно проверить датчик положения коленвала и проверить ДПРВ.
  • Проблемы в работе ЭБУ. В редких случаях в электронном блоке управления происходит программный сбой и даже при всех корректных данных он начинает выдавать ошибки, в том числе в отношении фазорегулятора.

Клапан холостого хода. Почему необходимы срочные меры при обнаружении признаков неисправности

Этот элемент непосредственно влияет на работу мотора, регулируя подачу воздуха (он проходит мимо дросселя). Когда включают электроприборы в авто, нагрузка на генератор и, соответственно, двигатель существенно возрастает (в том числе растет температура). Чтобы поддерживать стабильный ХХ и напряжение АКБ при прогретом силовом узле, устройство частично открывает канал. Результат: в ДВС попадает больше воздуха.

Чаще всего причиной неисправности холостого хода становится загрязненный шток. Если пренебрегать регулярной очисткой дроссельной заслонки, нагар может появиться на элементах управляющей системы. Это может привести в том числе к отказу резистора ЭБУ из-за перегрузки регулирующего канала. Грязь на рассматриваемом узле приводит к повышенной нагрузке, мешающей штоку двигаться. Резистор стоит недорого, но к общей сумме плюсуйте временные и денежные затраты на диагностику.

Поиск источника проблемы при появлении признаков неисправности регулятора холостого хода начинается с “матчасти”. Стабилизирующие ХХ системы бывают трех типов (в скобках указано количество контактов в диагностическом разъеме):

Чаще встречается третий вариант. В него входят четыре обмотки и кольцевой магнит, которые расположены перпендикулярно друг к другу. Вращение ротора провоцируется напряжением на определенных обмотках. Оно передается через червячную передачу, приводя в движение “шторку”. Для проверки электрообмоток нужно измерить сопротивление на первых и вторых двух контактах (используйте мультиметр).

Часто признаки неисправности датчика холостого хода на инжекторе появляются из-за загрязненного воздушного фильтра. Для профилактики подобной проблемы зимой опытные автовладельцы рекомендуют почаще делать “перегазовку”, которая позволит:

  • убрать конденсат из выхлопной системы;
  • разработать шток.

Для минимизации рисков откажитесь от повторной эксплуатации старого фильтра. Заслонку дросселя и патрубки мойте только спецсредствами (как мы уже упоминали, подойдет чистящее средство для карбюраторов).

Как найти датчик холостого хода при обнаружении признаков неисправности? Мы приведем пример на отечественном авто “Приора”. Под капотом находите и достаете пластиковый кожух двигателя. Найдите глазами дроссельный элемент.

Почистите его, снимите и протестируйте при необходимости.
