Зил 130

Тюнинг

В эпоху Советского Союза, о тюнинге разговаривать было тяжело, поскольку такого понятия еще не было. Конечно, некоторые автолюбители пробовали дорабатывать силовой агрегат, устанавливая на него тракторную турбину или переделывая систему впрыска. Известны даже факты экспериментов, когда ставилось охлаждение топлива, что неоднократно приводило к гидроударам.

Но, со становлением новой эпохи и развитием тюнинга, в начале 2000-х годов начинается целый ряд экспериментов с двигателем ЗИЛ-130, тюнинг которого обходился достаточно дорого и затратно по времени. Все-же находились энтузиасты, которые делали доработку моторов 130-го своими руками.

Итак, стоит более детально рассмотреть, какая доработка велась на двигателе ЗИЛ-130 (тюнинг):

1. Переточка поршневой системы. Цилиндры растачивались под тюнинг-поршни размера 120 мм. Это позволяло увеличить степень сжатия. Приобрести такие поршни на свой силовой агрегат можно было у компании ЗИЛ, для модифицированных моторов ЗИЛ-130ГЭС или у производителя Terra.
2. Замена головки блока цилиндров, на снятую с ЗИЛ-130 БЭ.
3. Замену клапанного механизма, с расточкой посадочных мест под клапана ATI. В данном варианте приходилось менять седла клапанов, которые предварительно проходили этап шарошки.
4. Замену шкивов под зубчатый ремень.
5. Замену системы зажигания на бесконтактную.
6. Расточку коленчатого вала, а также смену вкладышей.
7. Замену систему впрыска на моноинжектор.
8. Многое другое.

Некоторые автолюбители меняли всю начинку силового агрегата, что давало возможность установить многоточечный впрыск. По сути, такая лошадка имела значительно большую мощность, в отличие от своих соратников и братьев. Неотъемлемой частью тюнинга двигателя внутреннего сгорания является замена системы выхлопа.

Для 130-го это был хромированный комплект, укороченный на 200 мм выхлопной трубы, которая позволяла увеличить мощностные характеристики на 50-100 лошадок. Еще одним вариантом доработки была установка разветвленной системы выхлопа, когда с выпускного коллектора выводилось две выхлопных трубы. Таким образом, при правильных расчетах можно было добавить 70-120 л.с.

Конечно, при замене системы выпуска и установки инжектора приходиться подумать и о подачи воздуха. Так, просто необходимо было устанавливать дроссель, что давало возможность контролировать входящий воздушный поток. Следовательно, логически, необходимо заменить и воздушный фильтр. Как показывает практика, большинство профессионалов тюнинга рекомендуют — воздушный фильтр «нулевого» сопротивления.

Сколько будет стоить полная доработка или тюнинг мотора ЗИЛ-130? — Этот вопрос задавали себе многие автолюбители. По средним подсчетам, если подвергать двигатель полной переделке, то это обойдется владельцу около 5000 долларов, что не есть рентабельно, хотя технические характеристики могут вырасти в 2, а то и в 3 раза.

Устройство раздаточной коробки ЗИЛ-131

Раздаточная коробка ЗИЛ-131 преобразует и распределяет крутящий момент, получаемый от КПП к переднему и задним мостам, и, в конечном счете, к колесам грузовика.

Активация переднего привода возможна в ручном или автоматическом режиме. Раздатка ЗИЛ-131 также имеет возможность включения пониженной передачи с коэффициентом 2,08 при движении в особо тяжелых условиях – рыхлый снег, раскисшая почва, бездорожье. При этом крутящий момент, передаваемый раздаткой на приводы колес, увеличивается вдвое, что позволяет не перегружать мотор и агрегаты трансмиссии при движении в тяжелых дорожных условиях.

Раздаточная коробка двухвальная с косозубыми шестернями. Корпус раздатки отлит из чугуна. В конструкцию коробки входят задняя и верхняя крышки.

При необходимости на верхнюю плоскость раздатки монтируют коробку отбора мощности (КОМ). Она служит для подачи мощности от мотора автомобиля различным агрегатам и устройствам, входящим в состав специальных машин на базе ЗИЛ-131.

Внешний вид раздатки Зил-131:

• сверху крышка, прижатая к корпусу 8 гайками, закрывающая посадочное место для установки ком;
• в центре фланец ведущего вала раздатки;
• внизу справа фланец привода переднего ведущего моста зил-131;
• внизу слева пневматическая камера включения переднего привода;
• справа на одном уровне с ведущим фланцем раздатки штоки управления прямой и пониженной передачами.

Раздатка ЗИЛ-131, вид сзади:

• вверху слева видны штоки управления включения прямой и пониженной скорости;
• вверху справа крышка с восемью гайкам закрывает фланец подключения коробки отбора мощности зил-131;
• внизу справа тормозной барабан стояночного тормоза, совмещенный с фланцем для крепления кардана привода задних мостов;
• слева маслозаливное отверстие раздатки с четырехгранной резьбовой пробкой.

Вид раздаточной коробки ЗИЛ-131 «в разрезе» можно увидеть на иллюстрации.

Активирована прямая (вторая) передача

Режим предназначен для движения грузовика по дорогам с твердым покрытием.

Рычаг управления РК переводится в заднее крайнее положение. При этом крутящий момент от карданного вала КПП через фланец (9) практически без механических потерь передается с ведущего вала (15) на вторичный вал привода задних мостов (22). Все шестерни коробки вращаются свободно. Передний мост отключен.

На опасных участках дороги водитель с помощью электрического тумблера (включателя на панели управления в кабине) может активировать привод переднего моста. При этом включится пневмоэлектроклапан, а сжатый воздух поступит в пневматическую камеру (8), которая выдвинет вперед шток управления. Шток, в свою очередь, сдвинет вилку (32) включения переднего моста и через ведущую (21) и ведомую (2) шестерни прямой передачи, каретку зубчатой муфты (35), крутящий момент поступит на фланец (6) раздатки, далее к переднему приводу грузовика. На панели приборов загорится лампа – индикатор включения привода.

Технические характеристики

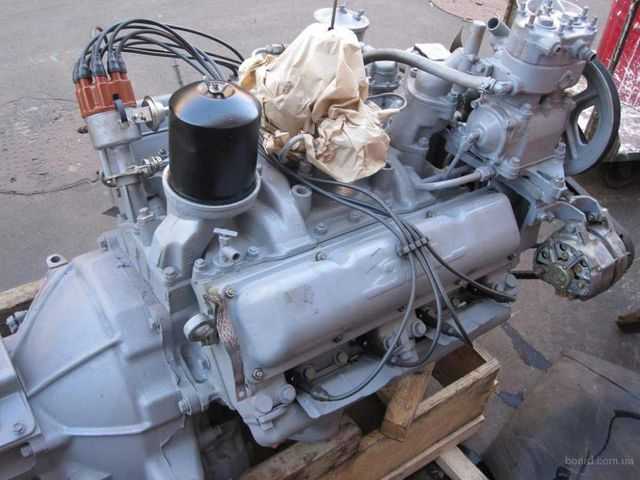

Двигатель ЗИЛ 130 имеет форму V-образной восьмерки, часто использовавшейся на советских грузовиках. Считается третьим по надежности двигателем после ЯМЗ и КАМАЗ. Этот силовой агрегат также устанавливался на грузовики ГАЗ 53, как модификация, но широкого распространения эта модификация не получила.

Основные технические характеристики:

Имена	Характерная черта
Завод-изготовитель	Именем Ленина
Шаблон	130
Вид пищи	Бензин / Газ
Объем	6,0 литра (5969 куб. См)
Характеристики мощности	150 лошадей
Количество цилиндров	восемь
Количество клапанов	16
Расход на 100 км, литры	32
Диаметр цилиндра	100
Коэффициент сжатия	6,5 — 6,7
Инъекция	Карбюратор
Охлаждение	Жидкость

Сам корпус силового агрегата был выполнен из чугуна. Большинство блоков цилиндров того времени изготавливались из этого материала, так как он был дешев и с ним легко было работать. Но головка блока уже была из алюминия, а точнее легкого алюминия (в состав входили свинец и железо, но не более 1%).

В основном эти двигатели предназначались для низкооктанового бензина А-76 или А-80. По мере роста стоимости топлива многие автопарки начали переводить эти двигатели на газ, поскольку это было более рентабельно, и даже потребляли 40 литров пропана или бутана на 100 км пути.

Блок цилиндров

Блок цилиндров ЗИЛ 130 чугунный, с опорной водяной рубашкой и вставными мокрыми гильзами. Для увеличения жесткости водяная рубашка разделена перегородками на замкнутые силовые цепи. Гильзы цилиндров отлиты из чугуна СЧ18-36 с содержанием феррита не более 5%. Вставка из коррозионно-стойкого аустенитного чугуна вдавливается в верх гильзы на 50 мм (это обеспечивает ресурс гильзы до 200 тыс. Км). Толщина гильзы 7,5 мм, высота гильзы 188,5 мм. Распределительный вал установлен в блоке цилиндров.

Значение параметра

Материал	Ковкий чугун
Диаметр цилиндра, мм	101,48–101,54
Диаметр отверстия под подшипник коленчатого вала (для коренных подшипников), мм	79 500 — 79 525

Применение

При первом взгляде становится очевидно, что объем кузова по сравнению с другими серийными грузовыми автомобилями небольшой. Однако это не помешало ему стать востребованным в различных сферах, начиная с сельского хозяйства и заканчивая грузоперевозками и строительством.

Он подходит для погрузки и разгрузки железнодорожных вагонов, т. к. его кузов выполнен ровно с их погрузочной площадкой. Неплохие показатели проходимости позволили 130-му быстро распространиться по сельской местности и строительным площадкам. Грузовик подходит для перевозки грузов и людей.

Грузоподъемность нельзя назвать выдающейся, но вместе с тем автомобиль может похвастаться высоким уровнем мобильности и низкой стоимостью расходных материалов.  Модель ЗИЛ 130 в свое время практически вытеснила все другие в сфере небольших грузоперевозок на городских и пригородных маршрутах.

Тюнинг

В эпоху Советского Союза о тюнинге было сложно говорить, так как такой вещи еще не было. Конечно, некоторые автолюбители пытались доработать силовой агрегат, установив на него турбину трактора или переделав систему впрыска. Известны также факты экспериментов, когда топливо охлаждали, что неоднократно приводило к гидроударам.

Но, с формированием новой эры и развитием тюнинга, в начале 2000-х годов началась целая серия экспериментов с двигателем ЗИЛ-130, тюнинг которого был достаточно дорогим и расточительным по времени. Однако нашлись энтузиасты, которые своими руками сделали капитальный ремонт 130 двигателей.

Итак, стоит подробнее рассмотреть, какой вид капитального ремонта производился на двигателе ЗИЛ-130 (тюнинг):

1. Переточка поршневой системы. В цилиндрах просверлены отверстия под тюнинговые поршни диаметром 120 мм. Это позволило увеличить степень сжатия. Приобрести такие поршни для своего силового агрегата можно в компании ЗИЛ, для доработанных двигателей ЗИЛ-130ГЭС или у производителя Терра.
2. Замена головки, снятой с ЗИЛ-130 БЭ.
3. Замена клапанного механизма на перфорированные седла для клапанов ATI. В этой версии необходимо было заменить седла клапанов, которые ранее прошли стадию конуса.
4. Замена шкивов ремня ГРМ.
5. Замена системы зажигания на бесконтактную.
6. Расточка коленвала и замена гильз.
7. Заменю систему впрыска на моно инжектор.
8. Намного больше.

Некоторые автолюбители поменяли всю начинку силового агрегата, что позволило установить многоточечный впрыск. Действительно, такой конь имел значительно большую мощь, в отличие от своих однополчан и братьев. Неотъемлемой частью тюнинга ДВС является замена выхлопной системы.

Для 130а это был хромированный комплект, укороченный на 200 мм выхлопной трубы, что позволило увеличить силовые характеристики на 50-100 лошадиных сил. Еще одним вариантом доработки стала установка разветвленной выхлопной системы, когда с выпускного коллектора сняли две выхлопные трубы. Значит, при правильных расчетах можно было прибавить 70-120 л.с.

Конечно, при замене выхлопной системы и установке инжектора нужно подумать о подаче воздуха. Таким образом, оставалось только установить ускоритель, который позволял бы управлять набегающим потоком воздуха. Следовательно, по логике вещей, необходимо заменить и воздушный фильтр. Как показывает практика, большинство профессионалов тюнинга рекомендуют воздушный фильтр с «нулевым сопротивлением.

Сколько будет стоить капитальный ремонт или тюнинг двигателя ЗИЛ-130? — Этот вопрос задавали многие автомобилисты. По средним прикидкам, если подвергнуть двигатель полной переделке, это обойдется владельцу примерно в 5000 долларов, что невыгодно, хотя технические характеристики могут увеличиться в 2, а то и в 3 раза.

Технические характеристики

Скорость грузовика не превышает 90 км/ч. При этом расход топлива составляет 37 литров на 100 км. Вместительность бензобака 175 л. К вопросу, сколько весит грузовик, можно получить разный ответ, но стандартный вес не превышает 4 тонны. Получается, что характеристика ЗИЛ 130 получилась уникальной.

Двигатель

Изначально под капотом грузовика устанавливался карбюраторный мотор, V-образный, с 6-ю цилиндрами. Рабочий объем составлял 5,2 литра, мощность не более 135 л. с. Первые серийные выпуски в условиях повседневной эксплуатации показали, что такое решение было неправильным и грузовику явно не хватает мощности, отсюда посредственная динамика.

В дальнейшем после очередной модернизации ЗИЛ 130 получил усиленный двигатель с мощностью 150 л. с.  Это позволило ему разгоняться до 90 км/ч, но были выявлены серьезные изъяны в техническом плане, в результате мотор пришлось дорабатывать.

Конструктивно силовой агрегат оснащался насосом механического типа для ускорения. Для питания использовался топливный насос, а “кушал” такой агрегат самое доступное топливо марки А-76.

Самым массовым двигателем стал V-образная 4-тактная 8-цилиндровая карбюраторная установка с рабочим объемом 6 л. и номинальной мощностью 150 л. с. при крутящем моменте 401 Нм.

Трансмиссия и подвеска

Сцепление используется сухое с 1-м диском. Причем трансмиссия механическая с пятью скоростями и синхронизаторами. Эта КПП стала настоящей новинкой. Кроме этого, задний ведущий мост получает крутящий момент от карданного вала.

Модель со стандартной базой оснащалась двумя карданами, у укороченной базы был только один вал. Подвеска рессорного типа, на переднем мосту устанавливаются амортизаторы гидравлического типа, на заднем телескопические. Размер шин 260х508, колесная формула 4х2.

Тормозная система

Характеристика тормозов подразумевает на всех осях барабанного типа, усилие на которые передается посредством пневматического привода. Давление создается механическим нагнетателем, для сохранения оставшегося резерва применяются специальные воздушные резервуары.

Производительность компрессора составляет 2200 миллилитров в минуту, дополнительно оснащается водяным охлаждением. Емкость каждого воздушного баллона составляет 20 литров. Стояночный тормоз тоже барабанный с блокировкой карданного вала.

Электросистема

Напряжение бортовой сети составляет 12В, питание от генератора на 90 Ампер. Есть бесконтактный регулятор напряжения и стандартный стартер. Зажигание бесконтактное от катушки зажигания.

Кузов и салон

Стандартный кузов ЗИЛ 130 – это грузопассажирский вариант с откидным бортом. По бокам размещались скамейки, которые при необходимости тоже можно было откидывать. Всего на них размещалось до 16 человек. Причем с торца возможна установка дополнительной скамьи, на которой можно перевозить еще 8 человек.

В стандартную комплектацию входил брезентовый тент со съемными дугами, к дополнительным аксессуарам относилась специальная маскировка для армии, канистры, топоры и лопаты.

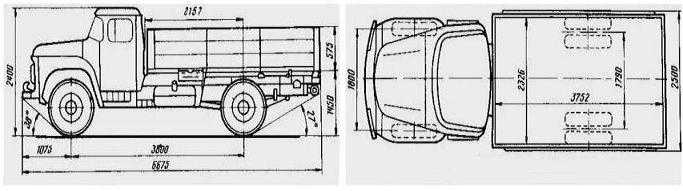

Габариты

• длина 6 м 67,2 см;
• ширина 2,5 м;
• высота 2,4 м;
• дорожный просвет 27,5 см;
• расстояние между осями колес 3,8 м;
• наименьший разворот 8,9 м;
• объем кузова ЗИЛ 130 5,10 куб. м.;
• площадь пола 8,72 кв. м.

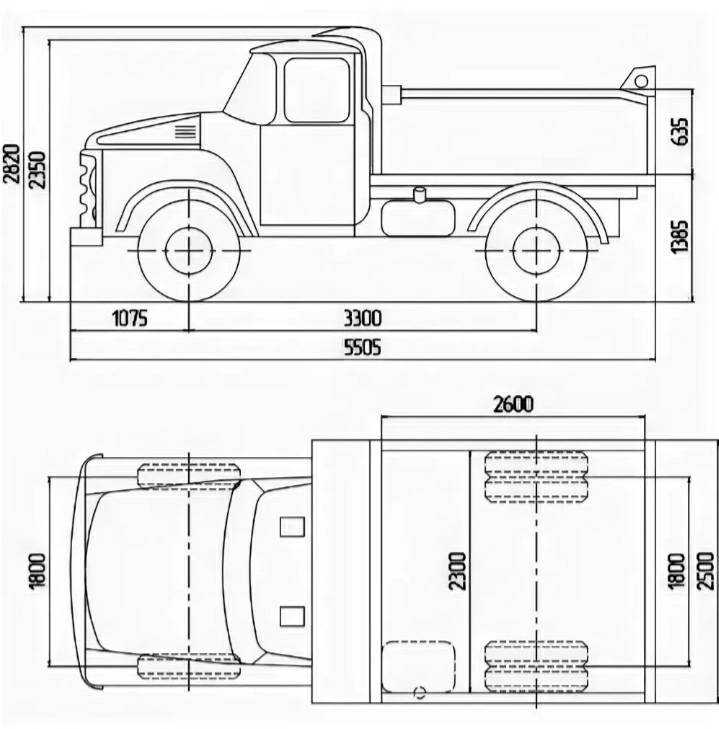

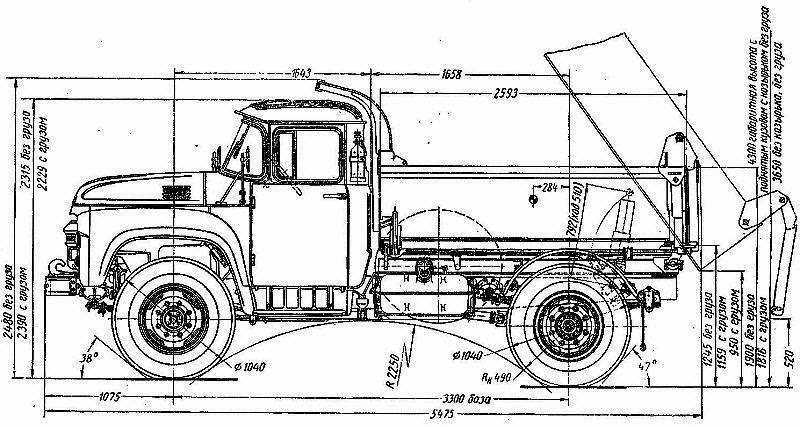

Размеры кузова ЗИЛ 130 самосвал 3,75х2,36х0,575 м, объем кузова до трех кубов.
Что касается салона, то от предшественников ЗИЛ 130 выгодно отличался. Кабина рассчитана на трех человек, включая водителя. Его сиденье может регулироваться  в двух положениях (по длине и высоте), спинка регулируется по наклону.

В стандартное оснащение входит отопитель, очиститель ветрового стекла с щетками и омыватель. Эргономика была отличной (учитывая 60-е годы прошлого столетия).

Панель приборов расположены удачно, показания легко считываются. Для вентиляции предусматриваются не только форточки, но и люки на крыше. Кабина изготовлена из цельного листа. Автомобиль стал самым комфортным для работы на тот момент. Просторный салон с мягкими сиденьями раньше считался роскошью, а теперь стал обычным делом.

Принцип зажигания

Чтобы лучше изучить тему о том, какой порядок работы цилиндров двигателя ЗИЛ-130, следует знать, как происходит зажигание. Его порядок следует знать, чтобы производить сборку мотора в ходе капитального ремонта и во время снятия распределителя. Чтобы установить зажигание на ЗИЛ 130, необходимо выполнить следующую процедуру:

Откорректировать поршневой ход первого цилиндра, поместить рядом с тактом сжатия наверх. Для этого нужно прокрутить коленвал, пока отверстие фрикционного кольца не будет стоять у показателя ВМТ на установочном указателе. Его можно рассмотреть на ограничительном датчике предельно разрешенного количества оборотов.
Изменить положение валового паза распределительного устройства. Этому элементу нужно находиться параллельно риску фланца наверху. После правления компонент следует поместить в блок. До того, как установить трамблерный привод, следует посмотреть при этом, чтобы отверстия на нижнем фланце корпуса соответствовали пазам, которые необходимы для болтового монтажа. Затем угол у осевой пазовой направляющей и соединительной осью обязан быть примерно 15 градусов.
Повернуть коленвал при смещении величины угла опережения зажигания. Для вращения вала следует использовать рукоять пуска. В ходе работы коленвальное отверстие шкива совместить с фильтром радиопомех в катушке зажигания.
Высвободить фиксационный болт пластины. После этого вставить в гнездо распределитель в положении, при котором корректорный октан смотрит вверх. Роторный электрод распределить у клеммы первой камеры сгорания.
Устранить зазоры распределительного прибора. Установить трамблерную установку значит снять покрышку, повернуть распредвал с помощью бегунка слева направо, включить зажигание и повернуть корпус до зажигания массы с центральным проводом. После корректировки зазор концевой проводниковой части с массой не должен быть более трех миллиметров.
Затянуть болт, который фиксирует пластину распределительного устройства. Проверить соединение проводов. Следует, чтобы они были вставлены так, как требует порядок цилиндров ЗИЛ 130. До того, как поставить механизм зажигания, следует сделать проверку контактного расстояния проводников прерывателя. Если зазор больше нормальных обозначений, следует выполнить корректировку его в нужную сторону

Важно установить показатель верхней пластины на корректоре октана на О.

В результате, мотор ЗИЛ-130 неспроста служит эталоном советского силового двигателя. Порядок работы цилиндров ЗИЛ сложен, но хорошо продуман, благодаря чему грузовая техника с ним двигается максимально плавно, надежно и с наименьшим количеством расхода топлива. Четырехтактный восьмицилиндровый агрегат с карбюраторной системой подачи топлива служит одним из наиболее надежных аппаратов советского типа, поэтому сохраняет свою востребованность по сегодняшний день. Для лучшего обслуживания, капитального ремонта техники следует внимательно изучить конструктивные особенности, порядок работы двигателя, представленные выше. =>

Мотор ЗИЛ 130 впервые был выпущен в 1964 году. Двигатель долгое время оставался образцом качества, поэтому он превратился в востребованный аппарат грузовой техники. Поэтому нередко многие спрашивают, каков порядок зажигания 8 цилиндров у ЗИЛ-130

Что такое порядок запуска двигателя? Почему это важно?

Цилиндры двигателей не запускаются в последовательности 1-2-3-4-5-6 и так далее.

Порядок работы двигателя зависит от количества цилиндров. Однако, в зависимости от его конструкции, он может варьироваться от двигателя к двигателю. Единой практики нумерации цилиндров в V-образных двигателях не существует. В случае с рядным двигателем производители обозначают ближайший к радиатору цилиндр номером 1. цилиндр. За ним номер 2 и так далее. В двигателях V способ нумерации цилиндров неоднороден. Однако, как правило, это 1 st на переднем правом берегу.

Одноцилиндровые двигатели имеют только один рабочий такт на каждые два оборота коленчатого вала.

3-цилиндровые двигатели:

Трехцилиндровый двигатель имеет три шатунных шейки, отстоящие друг от друга на 120 градусов. В 3-цилиндровом двигателе порядок 1-3-2, создавая баланс мощности в цилиндрах. Особенно это касается многоцилиндровых двигателей. Если все цилиндры срабатывают в одинаковой последовательности, это создаст чрезмерную нагрузку на коленчатый вал с одного конца. Это может привести к поломке или искривлению коленчатого вала. Чтобы избежать этого, производители используют непоследовательные порядки запуска, чтобы они работали более плавно.

4-цилиндровые двигатели:

В случае 4-цилиндровых двигателей шатунные шейки отстоят друг от друга на 90 градусов.

4-цилиндровый двигатель имеет следующую последовательность включения: -3-2

6-цилиндровый рядный двигатель: 1-5-3-6-2-4

1-4-2-6-3-5

1-3-2-6-4-5

1-2-4-6-5-3

Порядок стрельбы двигателя 8-цилиндровые двигатели:

8-цилиндровый рядный двигатель: 1-6-2-5-8-3-7-4

или                                    1-47-3-8-5-2-6

8-цилиндровый двигатель: 1 -5-4-8-6-3-7-2

                             1-5-4-2-6-3-7-8

1-6-2-5-8-3-7-4

1-8-4-3-6-5-7-2

1-8-7-3-6-5-4- 2

По мере увеличения количества цилиндров количество возможных комбинаций также значительно меняется. В американских двигателях V-8 используются три метода нумерации цилиндров. Производители широко используют метод, показанный на диаграмме А.

Посмотрите, как работает V-8 цилиндровый двигатель здесь:

Подробнее: Что такое синхронизация зажигания и как она работает?>>

О команде CarBikeTech

CarBikeTech — это технический блог. Члены команды CarBikeTech имеют более чем 20-летний опыт работы в автомобильной сфере. Команда CarBikeTech регулярно публикует специальные технические статьи об автомобильных технологиях.

Конструкция

Если посмотреть на устройство мотора, то в основе лежит четырехтактный восьмицилиндровый агрегат, имеющий карбюраторную систему с постоянной подачей топлива.

К небольшой особенности относится V – Образное расположение цилиндров. За счет этого удается получить очень высокую мощность и небольшой вес двигателя.

Все поршни и цилиндры приводятся в движение одним коленчатым валом.

Также силовой агрегат имеет жидкостную систему охлаждения, что очень удобно. Автовладелец сможет передвигаться в любую погоду.

Система смазки имеет комбинированную систему: под высоким давлением и разбрызгивание. Благодаря этому все детали двигателя ЗИЛ 130 получат свою порцию масла и не будут выходить из строя.

Система питания двигателя ЗИЛ 375 и 130 очень похожи. У них топливо подается принудительно и постоянно, что очень здорово. За счет этого силовой агрегат будет работать без перерыва.

1 Автомобиль, переживший смену эпох

ЗИЛ 130 был сконструирован и запущен в производство в далеком 1956 году. Первые опытные образцы машины имели грузоподъемность четыре тонны, карбюраторные 6-цилиндровые двигатели с рабочим объемом 5.2 L и мощностью 130 лошадиных сил. В ходе испытаний грузовик показал слабые динамические качества, которые не давали возможности использовать автомашину в качестве тягача.

В 1958 годы инженеры автозавода заменили 6-цилиндровый узловой агрегат ЗИЛа на V-образный 8-цилиндровый, что позволило увеличить мощность двигателя до 150 лошадиных сил. Обновлённый автомобиль получил и усовершенствованный блок цилиндров, которые располагались под углом 90° по отношению друг к другу. Данная инновация позволила сделать ЗИЛ 130 мощной рабочей машиной, способной без труда перевозить многотонные грузы, а также прекрасно справляться с ролью тягового авто.

Передний мост мощного автомобиля представляет собой крепкую кованую стальную балку. Зависимая подвеска – рессорного типа. Бортовая платформа, имеющая три откидных борта, выполнена из дерева и оснащена металлической оковкой. Это позволяет удобно загружать, разгружать и перевозить даже очень объемные грузы. Бензобак вместительный – 170 литров. Двигатель «съедает» в смешанном цикле 29 л топлива на 100 км. Внутренний интерьер кабины довольно скромный, без удобств и особого комфорта.

Именно поэтому многие владельцы подобной техники стараются своими руками сделать тюнинг грузовиков, тем самым привести некоторые его характеристики в соответствие с современными требованиями.

Особенности внешнего вида и модификации

В послевоенные годы практически все грузовики имели кучу недостатков, упор делался на количество, а не качество. Однако к 1956 году ситуация изменилась и ЗИЛ 130 преобразился на фоне своих предшественников.

За все время производства было выпущено немало различных модификаций, включая специальные пожарные, бортовые автомобили, самосвалы, автокраны и т. д. Имея грузоподъемность три тонны, он получил следующие варианты исполнения:

• 130А – тягач, оснащенный сцепным устройством и совмещенной системой тормозов;
• 130Б – самосвал ЗИЛ 130 со стандартной базой 3,8 м;
• 130В – с базой 3,3 м;
• 130 ВТ – усиленные мосты;
• 130Г – предназначен для транспортировки габаритных грузов;
• 130 Д – самосвал-коротыш для строительства с короткой базой;

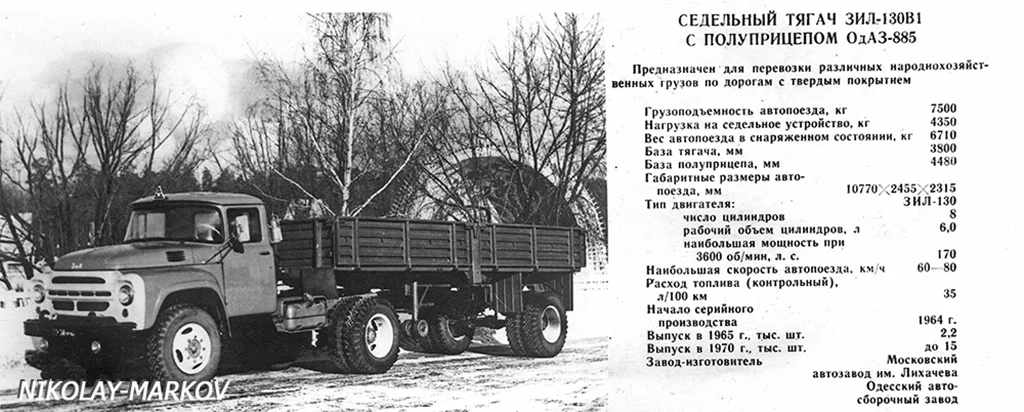

• 130В1 – седельный тягач, общая масса могла достигать 14 с лишним тонн;
• 130Д1 – базовая модель для прицепов ЗИЛ ММЗ 4502, могла весить до 15 тонн.

Производитель также выпускал грузовые автомобили с буквенными обозначениями ограниченных серий, предназначенные для эксплуатации в различных климатических условиях с любыми шинами и навесным оборудованием.

Установка ВМТ в момент сжатия

Проблема возникает когда именно поршень становится в правильное положение для регулировки клапанов первого цилиндра. Поршень должен находиться в ВМТ именно в такте сжатия. На шкиве коленчатого вала имеется метка. Её требуется совместить с обозначение ВМТ на шкале.

Действительно поршень первого цилиндра встанет в ВМТ. Но то что он будет находится в такте сжатия необходимо убедится. Потому что за полный цикл работы двигателя от первого до восьмого цилиндра. Поршень  становится  два раза в  ВМТ. Нас интересует только одно его положение. Это положение можно определить несколькими способами.

• Если двигатель находится в рабочем состоянии на автомобиле. Можно снять наконечник со свечного провода идущего на первый цилиндр. И проворачивать коленчатый вал при включённом зажигании. В момент проскакивания искры между прводом и массой. Следует подвести метку на шкиву с обозначением ВМТ на шкале. Искра проскочит до того как поршень подойдет к верхней мертвой точке. И установив метки поршень встанет в нужное положение.
• Можно вывернуть свечу первого цилиндра и заткнуть свечное отверстие бумажной пробкой. При проворачивании коленчатого вала пробка выстрелит. Останется только совместить метку на шкиву и обозначением ВМТ на шкале. Можно просто заткнуть отверстие пальцем. Когда из под него начнет выходить воздух останется совместить метки. Это говорит о том что в цилиндре образуется компрессия. Начинается сжатие. Следовательно клапана полностью закрыты.
• Визуально положение ВМТ определяется по коромыслам. В положении сжатия когда поршень подходит к ВМТ коромысла не подвижны. Клапана закрыты. Во втором положении когда поршень подходит к ВМТ один клапан закрывается. Второй после прохождения ВМТ начинает сразу открывается. В случае когда клапана неподвижны остается совместить метки.

После того как поршень первого цилиндра встал в правильное положение требуется регулировать клапана первого цилиндра.

Тюнинг двигателя ЗИЛ 130

Изначально, смысл создания силовой установки — стандартное использование, для решения бытовых вопросов. Со временем появись умельцы, которым было мало технических характеристик, заложенных на заводе. По этой причине проводились работы, которые влияли на дальнейшие показатели агрегата.

Расточка остова:

Манипуляции с двигателем ЗИЛ-130:

Увеличение сечения камер.

Цилиндрические поверхности растачиваются, цель — установить вместо штатных вытеснителей, детали большего сечения (120мм). Действия влияли на сдавливание, что улучшало показатели. Сами поршни берутся у модификации «ГЭС».

• Смена головы. Изделие демонтируется и меняется на головку, снятую с мотора «БЭ»;
• Смена клапанов на изделия ATI;
• Смена фрикционного колеса на механизм с зубцами;
• Смена устаревшего механизма образования искры на бесконтактную установку;
• Обработка вала фрезой, смена вкладок;
• Смена распылителя на инжектор с одной форсункой.

Улучшенный мотор:

Кроме того, для улучшения показателей меняют внутренние детали мотора на изделия повышенного качества. Так же на силовую установку устанавливают многоточечный впрыск, одновременно применяя новый механизм выпуска. Для таких манипуляций применяют укороченный на 200мм комплект патрубков выхлопа, покрытый хромом. Действия добавляют прироста мощи на 50 лошадей. Кроме того, устанавливают разветвлённый выхлоп, выводя две трубы из коллектора (70 лошадей).

Устанавливая впрыск, применяют и обновлённую подачу воздуха. Для этого на мотор ставят новый дроссель, контролирующий поток воздуха. Параллельно применяют и новый фильтрующий элемент «нулевого» сопротивления.

Регулировка клапанов Зил 130

Для егулировки капанов требуется ослабить стопорные гайки регулировочного винта. Между клапаном и коромыслом устанавливается щуп толщиной 0,25 или 0,3 мм. Если устанавливается щуп 0,25 мм. То при закручивании регулировочного винта. Коромысло зажимает щуп. Щуп при этом должен двигаться с небольшим усилие. В случае установки щуптолщиной 0,3мм усилие должно быть более сильным. Щуп движется но коромысло не должно давить на клапан иначе он откроется и регулировка будет не правильная. Регулировка клапанов на автомобиле ЗИЛ 130 предусматривает одинаковые зазоры на впускных и выпускных клапанах. После регулировки необходимо затянуть стопорные гайки. При этом нельзя допустить проворачивание регулировочного винта. Поэтому при затяжке его необходимо придерживать отверткой.

Виды неисправностей карбюраторов

Правда, далеко не всегда вот такая регулировка помогает снять все проблемы с карбюратором. Иногда устройству необходим ремонт или более сложное обслуживание. Всего можно выделить 4 проблемы с зиловскими карбюраторами. В принципе все они легко устранимы и профессиональный шофер сможет исправить все, не обращаясь в автосервис.

В первую очередь речь идет о таких проблемах, как:

• Конденсат в карбюраторе. Проблем весьма распространенная, особенно в последнее время, когда качество топлива оставляет желать лучшего. Скорее всего, в бензобак попало, что-то очень отдаленно, напоминающее, бензин, вероятно, разбавленный водой или ослиной мочой как было в известном фильме. Естественно, появление конденсата в карбюраторе ЗИЛ 130 и 131 связанно и с тем, что автомобили эти эксплуатируются круглогодично и частенько даже в лютые морозы. Некачественный бензин во время простоя авто замерзает и в итоге в карбюраторе образуется конденсат. Единственное решение проблемы – замена топлива на более качественное.
• Хлопки или выстрелы в карбюраторе. Неисправность, которая может иметь под собой несколько причин. Наиболее вероятны две из них — в первую очередь некачественное топливо. В этом случае в карбюратор поступает недостаточно обогащенная воздушная смесь. Воспламеняется она частями и шофер слышит хлопки или выстрелы в карбюратор. Второй вариант проблема с жиклерами, которые могли засориться. Их можно прочистить потоком воздуха или промыть специальной жидкостью. Если все действия выполнить, верно, выстрелы и хлопки прекратятся.
• Не поступает бензин. Наиболее вероятная причина, механический засор в карбюраторе. Чтобы исправить проблему его придется разобрать и тщательно прочистить. Попутно стоит проверить все шланги, ведущие к устройству на наличие дефектов – проблем может быть и в них.
• Переливает карбюратор. Очень распространенная неисправность. Проблема состоит в том, что в карбюратор поступает слишком много топлива. Первым делом попробуйте отрегулировать винт качества воздушной смеси. Если не помогает, стоит приобрести новые свечи зажигания, не исключено, что проблема заключается именно в них.

Вот, пожалуй, все неисправности, которые можно устранить без особых проблем своими руками. Все остальное, скорее всего, потребует вмешательства квалифицированных автомехаников, которым по плечу тонкая регулировка карбюратора установленного на ЗИЛ 130 и 131. Самостоятельно, кстати, за это дело браться не стоит – процесс весьма длительный и трудоемкий и при отсутствии практических знаний можно и вовсе загубить топливную систему ЗИЛ 131 и 130, в этом случае никакая регулировка уже не поможет.

Уход за карбюратором

Все вышеозначенные проблемы с карбюраторами ЗИЛ 130 и 131, вас никогда не коснуться, если соблюдать ряд несложных правил и ухаживать за карбюратором так, как требует его конструкция:

1. Важнейшее правило – при каждом техническом обслуживании автомобиля проверяйте, чтобы все заглушки соединения и пробки карбюратора были герметичными. Утечка топливной смеси из устройства, может, очень пагубно сказаться на его дальнейшей работе.
2. Также при каждом ТО обязательно удаляйте отстой из поплавковой камеры и как минимум пару раз за год очищайте и промывайте каналы и жиклеры карбюратора. (Лучше всего промывать устройство высокооктановым бензином, а если загрязнения слишком сильные можно использовать для этой цели ацетон).
3. Промытые детали обязательно просушивайте, после вторично очищайте при помощи мягкой тряпки.
