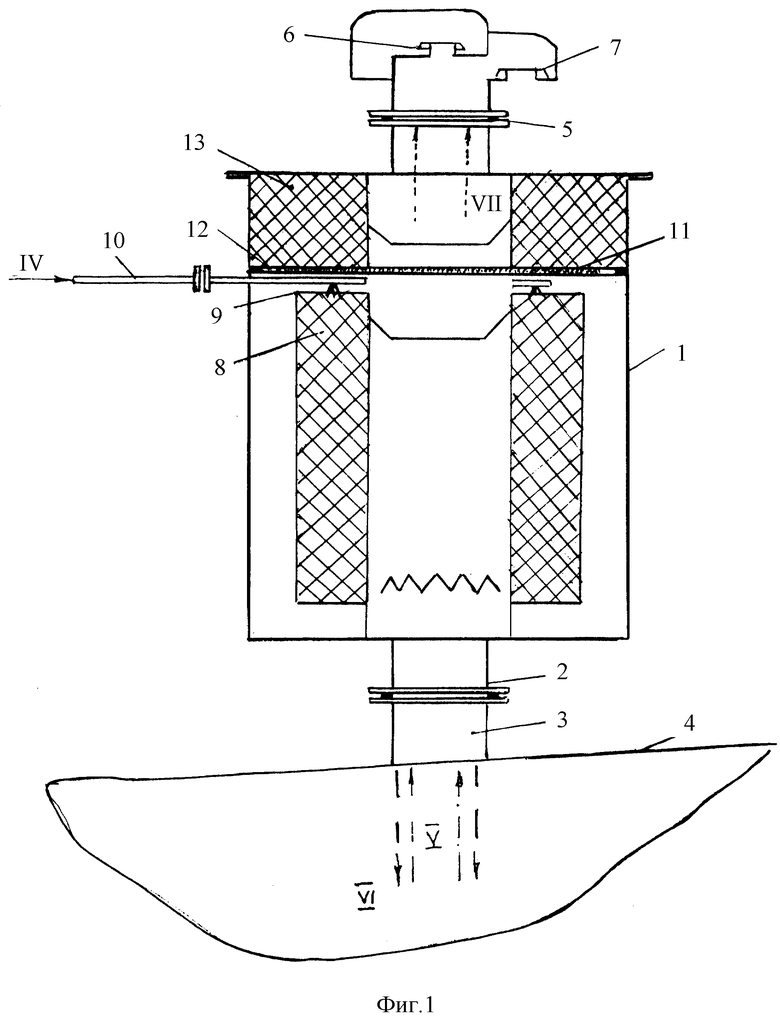

Дыхательный клапан для резервуаров с нефтью и нефтепродуктами российский патент 2008 года по мпк f16k17/19

Дыхательный клапан на азс: назначение и преимущества

Назначение дыхательных клапанов

В соответствии с ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» и СТО-СА-03-002-2009 «Правила проектирования, изготовления и монтажа вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов» каждый резервуар должен быть оборудован дыхательным клапаном.

Основная их функция — это регулирование давления в газовом пространстве или вакууме вертикальных резервуаров РВС.

Кроме этого, они выполняют следующие функции:

  • поддержание герметичности
  • сокращение потерь нефтепродуктов при испарении
  • обеспечение взрывобезопасности
  • уменьшение загрязнения окружающей среды
  • предотвращение попадания пыли, песка и других частиц
  • предотвращение смешения верхних слоев с насыщенными нижними слоями

Требования нормативных документов к дыхательным клапанам

  • установочное значение срабатывания не должно превышать 20% давления в резервуаре
  • пропускная способность не должна быть меньше производительности во время заполнения/опорожнения емкости с учетом образования паров при движении нефтепродукта, изменении температуры окружающего воздуха и газового пространства

Принцип работы клапана

Дыхательный клапан на АЗС играет важную роль в обеспечении безопасности и эффективности работы заправочных станций. Он предназначен для контроля давления и предотвращения обратного потока газов или паров в топливные резервуары.

Принцип работы клапана основан на использовании мембранного механизма. Когда давление внутри резервуара превышает нормальные значения, мембрана клапана открывается, позволяя избыточным газам или парам выходить наружу. Это позволяет избежать повреждения резервуара или других частей системы из-за повышенного давления.

В то же время, когда давление в резервуаре снижается ниже заданного уровня, мембрана клапана закрывается, предотвращая обратный поток газов или паров из окружающей среды в резервуар

Это важно для предотвращения утечек или возможного возгорания в случае, если окружающая среда содержит воспламеняющиеся вещества

Принцип работы клапана основан на простом, но надежном механизме, обеспечивающем безопасность и эффективность работы АЗС. Клапаны обычно изготавливаются из прочных материалов, способных выдерживать высокие давления и резистентных к воздействию агрессивных сред. Таким образом, они долговечны и обеспечивают надежность работы всей системы заправочной станции.

Функции и принцип работы дыхательных клапанов на резервуарах

Дыхательные клапаны на резервуарах являются важной частью системы безопасности и защиты при работе с различными типами резервуаров. Они имеют несколько функций, которые обеспечивают правильное давление, предотвращают обратный поток воздуха и защищают от внешних воздействий

Функции дыхательных клапанов на резервуарах:

Сбалансированное давление: дыхательные клапаны помогают поддерживать оптимальное давление внутри резервуара. Они позволяют воздуху свободно входить и выходить из резервуара при изменении давления в окружающей среде.
Блокировка обратного потока: дыхательные клапаны предотвращают обратный поток воздуха в резервуар, что позволяет избежать возможных повреждений или утечек газа.
Защита от внешних воздействий: дыхательные клапаны способны предотвратить попадание пыли, грязи, влаги и других вредных веществ внутрь резервуара

Это особенно важно для защиты от коррозии, загрязнения и повреждения содержимого резервуара.
Предотвращение переполнения: некоторые дыхательные клапаны обладают функцией предотвращения переполнения резервуара путем автоматического закрытия клапана, когда достигается максимальный уровень заполнения.

Принцип работы дыхательных клапанов на резервуарах:

Дыхательные клапаны имеют простую конструкцию, которая обеспечивает надежную работу. Они оснащены специальными пружинами и уплотнителями, которые обеспечивают герметичность и контролируют поток воздуха.

  1. При изменении давления в окружающей среде, дыхательный клапан открывается, позволяя воздуху свободно входить или выходить из резервуара. Это позволяет сбалансировать давление внутри и снаружи резервуара.
  2. Когда давление в окружающей среде восстанавливается, дыхательный клапан закрывается, чтобы предотвратить обратный поток воздуха в резервуар.
  3. В случае необходимости, дыхательные клапаны могут быть закрыты, чтобы предотвратить попадание вредных веществ внутрь резервуара или переполнение резервуара.

Дыхательные клапаны на резервуарах играют важную роль в обеспечении безопасности и сохранности содержимого резервуара. Они являются неотъемлемой частью системы контроля давления и защиты от нежелательных воздействий. Правильная работа дыхательных клапанов может предотвратить возникновение аварийных ситуаций и повысить надежность работы резервуара.

Преимущества дыхательного клапана

Дыхательный клапан на автозаправочной станции представляет собой важное устройство, обеспечивающее безопасность и комфорт при проведении заправки топлива. Его использование имеет ряд преимуществ:

Предотвращение возможных поражений электрическим разрядом. Дыхательный клапан защищает от возможных взрывов и пожаров, которые могут возникнуть при заправке топлива. Он предохраняет от проникновения воздуха и скапливания взрывоопасных паров внутри топливного бака автомобиля или емкости на станции.
Сохранение экологической безопасности. Дыхательный клапан предотвращает выбросы топливных паров в окружающую среду, представляющие угрозу для окружающей среды и здоровья людей. Он обеспечивает герметичность системы заправки, что позволяет минимизировать выбросы вредных веществ и снижает негативное воздействие автозаправочной станции на окружающую среду.
Обеспечение комфорта для водителей и работников станции. Дыхательный клапан улучшает условия работы при заправке автомобилей, предотвращая проникновение запаха топлива и вредных паров в салон автомобиля

Это особенно важно для водителей и работников, проводящих много времени на станции.
Совместимость с различными видами топлива. Дыхательный клапан может использоваться с различными видами топлива, включая бензин, дизель и газ

Это позволяет применять его не только на автозаправочных станциях, но и на других объектах, где проводится заправка топлива.
Простота в использовании и обслуживании. Дыхательный клапан не требует сложного технического обслуживания и может быть легко установлен на автозаправочной станции. Он имеет простую конструкцию и не требует особых знаний или навыков для его эксплуатации.

Соблюдение экологических требований при эксплуатации АЗС

Ниже представлены основные меры, которые следует принимать для обеспечения соблюдения экологических требований:

  1. Поддержание правильного функционирования дыхательного клапана. Дыхательный клапан является незаменимым элементом системы безопасности на АЗС. Он предотвращает накопление паров топлива в резервуарах и защищает окружающую среду от загрязнения.
  2. Регулярная проверка состояния технических систем АЗС. Это включает проверку наличия утечек топлива, работоспособности оборудования для предотвращения протечек и разлива топлива.
  3. Соблюдение правил хранения и утилизации отходов. Необходимо правильно хранить и утилизировать все отходы, связанные с эксплуатацией АЗС, включая использованные фильтры, масла и другие загрязненные материалы.
  4. Обучение и контроль персонала. Работники АЗС должны быть обучены правилам безопасности и соблюдению экологических требований. Регулярные проверки и обновление знаний являются необходимыми для минимизации рисков и предотвращения возможных аварий.

Помимо перечисленных мер, соблюдение экологических требований также предполагает применение современных технологий и оборудования, которые способствуют снижению негативного воздействия на окружающую среду. Это могут быть системы рециркуляции паров топлива, системы обнаружения утечек и другие инновационные разработки.

В целом, соблюдение экологических требований при эксплуатации АЗС является неотъемлемым условием для устойчивого развития и сохранения окружающей среды. Нарушение данных требований может привести к серьезным экологическим проблемам и угрозам безопасности.

Значение и роль дыхательного клапана на АЗС

Дыхательный клапан представляет собой специальный механизм, устанавливаемый на резервуарах для топлива на АЗС. Он играет решающую роль в поддержании нормального давления внутри резервуара и предотвращает попадание внешнего воздуха, грязи или влаги внутрь емкости. Таким образом, дыхательный клапан выполняет важную функцию защиты топлива от загрязнений, окисления и возможных аварийных ситуаций.

Для обеспечения надежной работы и безопасности использования дыхательных клапанов на АЗС применяются высококачественные материалы, устойчивые к агрессивным средам и экстремальным температурам. Клапаны должны быть сертифицированы и соответствовать требованиям нормативных документов для обращения с горючими и взрывопожароопасными веществами.

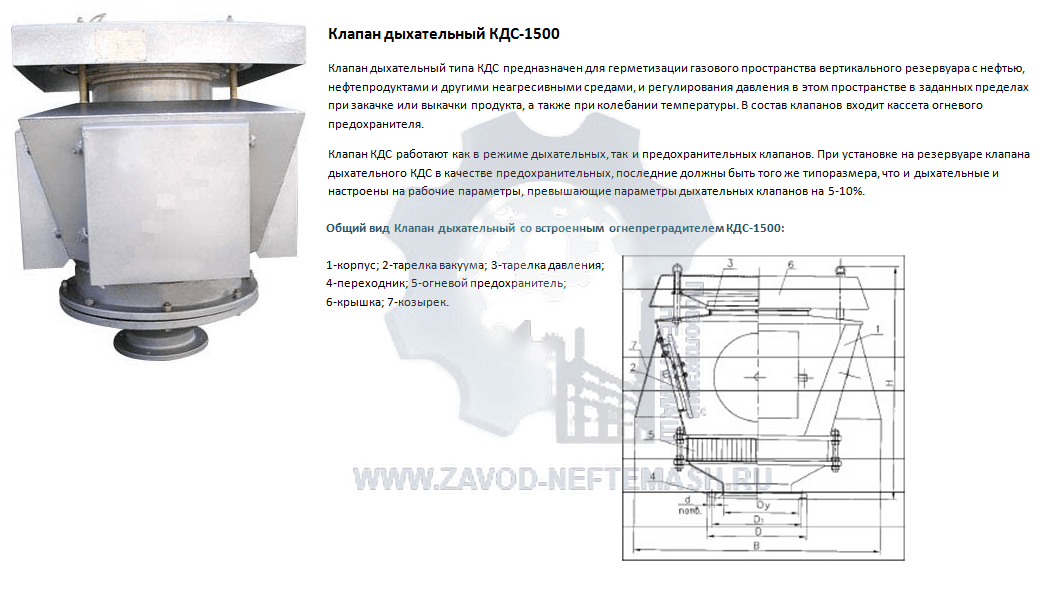

Дыхательный клапан устанавливается на верхней части резервуара и состоит из двух основных элементов: воздушного фильтра и клапанного узла с обратным клапаном. Воздушный фильтр предотвращает попадание пыли и грязи внутрь системы клапана, а обратный клапан регулирует давление в резервуаре, открываясь при снижении и закрываясь при повышении давления.

Преимущества дыхательного клапана на АЗС очевидны. Он обеспечивает защиту топлива от загрязнений, предотвращает возникновение опасных ситуаций и повышает безопасность работы АЗС. Кроме того, дыхательный клапан позволяет поддерживать оптимальное давление внутри резервуара, что влияет на качество и сохранность топлива.

Преимущества дыхательного клапана на АЗС:
1. Защищает топливо от загрязнений и окисления.
2. Предотвращает попадание влаги и воздуха внутрь резервуара.
3. Регулирует давление внутри резервуара.
4. Повышает безопасность эксплуатации АЗС.
5. Обеспечивает сохранность топлива.

Таким образом, дыхательный клапан является неотъемлемым элементом системы безопасности на АЗС и значительно влияет на надежность и качество работы станции.
