Лада Приора Универсал Плотва 2WD › Бортжурнал › PCV клапан.
Чую, опубликую этот материал несколько позже написания. Сегодня у меня 10 января 2018 и я только что забрал из магазина все детали. Впереди ещё установка и тест.
Итак!С месяц назад попалась мне очень интересная статья товарища IgorRV про модернизацию системы вентиляции картерных газов. Расписано обстоятельно, решил попробовать сделать себе.
А потом была заметка (и ещё заметка) товарища kulibin2004 , после прочтения прочтения которых мой пыл несколько угас.
Но увы! На приключения тянет безостановочно, так что решил всё же проверить целесообразность этого клапана, лично.
В канонической инструкции указан клапан General Motors 94580183. Там же рекомендуется чуть переплатить и поставить клапан 2674021314 HYUNDAI/KIA. Первый — в пластиковом корпусе, второй — металл. Взял себе второй.
Старый шланг с жиклёром просто сниму, резать не буду. Вдруг захочется назад вернуть… Взял шланг вентиляции картера дополнительный (БРТ) от ВАЗ-2123. Плюс 4 хомута.
При сборке главное не накосячить с направлением клапана.
Добавлено 11.01.2018.Собрал. Ничего особенного, только -8 на улице, мерзнут руки, темно, а телефон, которым я светил, разрядился точно тогда, когда я уже снял старый шланг и готовился ставить новый.Шланга хватило с запасом.
Сразу же завел, обнулил средний расход. Включил обогрев заднего стекла — обороты просели, как обычно. Может и есть отличия, но минимальные.
Поехал. Сначала порулил по двору, на первой передаче. Сразу же чувствуется ЗНАЧИТЕЛЬНО более ровная и эластичная работа двигателя. На низких оборотах работает ощутимо приятнее.Стартовать со светофора опять же стало ощутимо лучше. Не готов сказать, что выросла тяга. Если и да, то незначительно. Зато ушли рывки и дерготня.Да, самое главное! Полностью пропала задержка между нажатием на газ и подъёмом оборотов. Сначала это просто дико радовало, но быстро привык — ведь всё стало так, как должно быть. И если с наличием/отсутствием увеличения тяги на низах и эластичности (мягкости) можно спорить (ибо вкусовщина и вообще — жопомер), тот тут результат налицо.
И я уже был почти готов сказать, что доработка себя оправдала. Но! Расход топлива. Сбросить-то я его сбросил, но как-то не проконтролировал.Утром прихожу на стоянку, завожу, включаю обогрев заднего стекла, иду сметать снег, пока двигатель прогревается. Как прогрелся до 50 градусов — собрался ехать. Проверил средний расход, а там 22 литра/100 км! Шок и ужас! Готов списать только на то, что с момента обнуления проехал километров 5, плюс грел с утра.Пока ехал до работы (20 минут, городской режим, без пробок) средний расход снизился до 14 литров/100 км. Всё равно — атас… Посмотрю что будет дальше.При всём этом, ощущения от вождения — отличные, действительно здорово работает! Мягко, гладко — заглядение!
Добавлено 16.01.2018.Средний расход постепенно снижается. Ездил только по городу. К выходным получилось 11,4.В выходные ездил по городу как обычно, плюс до лыжной базы (через весь город). С пробками. Средний расход 9,8.С началом новой трудовой недели расход поднялся до 10,3.Раньше в аналогичных условиях было около 12-13. Кажется, всё слишком хорошо, чтобы быть правдой…Осталось ещё на трассе проверить. Но это недели через две.
Значение среднего расхода растёт (и ощутимо) за время прогрева. Сейчас зима, грею до 50 градусов ОЖ, одеяла нет, радиатор не закрываю. До работы 20 минут, по городу. То есть условия для замеров не самые благоприятные для получения красивых значений.Печку включаю только после прогрева.
Добавлено 22.01.2018.Снова неделя городского режима. 11,4 литра к концу рабочей недели. В выходные поколесил по городу, съездил покататься на лыжную базу. Погода — снегопад (валит уже сутки), ничего не чищено, то есть расход должен быть явно большой. Тем не менее, к вечеру воскресенья он снижается до 10,1. Вот так вот. Меньше греешь — больше ездишь.
Добавлено 28.01.2018.Так, проехал 325 км по трассе. 24 литра. 7,3 на сотню. При этом обратную половину ехал в сильную метель. Снег идёт уже вторые сутки, вся трасса занесена, температура -13, -15 градусов. То есть расход при такой погоде явно повышенный.Скорость 90-120.Тот же расход выходил летом на заведомо бОльших скоростях. А сейчас снег — чистого сравнения не получается. Летом и сравню вчистую.
Итог. Пока же я обновкой доволен. Самое главное — мне стало комфортнее ездить. Нет лага педали газа, плавнее работа. Расход не огорчает.Себе поставил — и вам рекомендую попробовать. Благо, доступно.
Использовано:1. Клапан VALVE-PCV Hyundai / KIA. Артикул: 2674021314. 318 рублей.2. Шланг ВАЗ-2123 вентиляции картера дополнительный БРТ. Артикул: 2123-1014240. 90 рублей.3. Хомуты червячные, 4 шт. 4х25=100 рублей.
Почему идет дым из сапуна?
Может быть только неисправность сапуна: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным. Но дым, который выходит из него, может многое сказать:
- Маслосъемные кольца цилиндров заедают или изношены. Простое очищение от кокса народными методами или специальной химией здесь уже не поможет, поэтому придется разбирать двигатель.
- Точно так же, если сгорел один или несколько выпускных клапанов. Простое измерение компрессии поможет определить это.
- Крышки масляного дефлектора. Просто поменяйте их, если пришло время или они покажут признаки повышенного износа.
- Изношены сальники вала, пропускающие пары масла. Обменивайте их без раздумий, желательно не откладывая на задний план.
- Масло в двигателе старое и требует длительной замены. Без комментариев: как показывает практика, ремонт «сердца» автомобиля стоит в десять раз дороже, чем его замена.
- Белый дым на горячем двигателе – охлаждающая жидкость попадает в систему смазки. Где именно течь – нужно искать.
- Перелив масла. В двигателе внутреннего сгорания это так же опасно, как и недозаправка: значительно увеличивается износ двигателя / расход топлива, поэтому проверяйте уровень масломерным щупом на плоской поверхности, когда двигатель горячий. Тогда вы увидите, насколько хорошо мастер АЗС (или вы) хорошо проделал ее замену / подзарядку.
- Некачественное / непригодное для автомобилей / поддельное масло. Выход один – заменить. Точно так же, если вы пролили топливо на неизвестной заправке: не делайте этого снова.
- Наконец, сам вентиль время от времени забивается, не работая на 100%. Простая очистка и профилактика устранят его.
Впечатляющий список самых разных ситуаций. И нет никаких сомнений в том, что если в вашей машине дымится вентиляционное отверстие, вы определенно нашли среди них свой случай.
Гонит масло через сапун: дизель и бензиновый ДВС
Диагностика двигателя при утечках масла через сапун предполагает комплексный подход. Для проверки нет необходимости разбирать силовой агрегат. Становится понятно, что на начальном этапе следует оценить состояние сапуна, убедиться в его работоспособности и прочистить устройство в случае такой необходимости. Также проверяется уровень масла по щупу. Если с уровнем все в порядке и отсутствуют другие дополнительные признаки неполадки, тогда оптимально заменить сапун на заведомо исправный.
Убедившись в том, что сапун исправен и вентиляция находится на приемлемом уровне, потребуется произвести ряд замеров и оценить состояние ЦПГ. Как уже было сказано, причиной могут быть вышедшие из строя кольца, то есть понадобиться промерить компрессию в двигателе.
Также на необходимость замерять компрессию может дополнительно указать и цвет выхлопных газов. Для проверки достаточно завести мотор, после чего оценить выхлоп. Если мотор дымит синим или сизым дымом, тогда это может быть признаком попадания моторного масла в цилиндры по причине износа поршневых колец. Во время проверки компрессии нужно замерять показания в каждом отдельном цилиндре. При нормальном состоянии ЦПГ компрессия должна быть на отметке от 11 МПа и выше (рекомендуется ознакомиться в технической литературе применительно к конкретному типу ДВС). В случае обнаружения разбега по показаниям в цилиндрах отличия не должны превышать 1 МПа.
Явное снижение компрессии даже в одном из цилиндров вполне может указывать на то, что происходят утечки газов, в результате чего масло идет через сапун. Следует добавить, что компрессия также может снизиться в результате проблем с клапанами. Для более точного определения следует осмотреть свечи зажигания или только одну свечу на проблемном цилиндре. Наличие обильного серо-черного маслянистого нагара является признаком неисправностей, связанных с цилиндропоршневой группой. Если же компрессия низкая, но на свече нет нагара, тогда вероятны проблемы с клапанами ГРМ.
Отсутствие снижения компрессии укажет на то, что дальнейшие проверки будут связаны с системой вентиляции. Способ проверки данной системы будет рассмотрен на примере отечественной модели ВАЗ 2110. На других авто могут встречаться некоторые индивидуальные особенности, но общий принцип будет похожим.
- В самом начале нужно отсоединить трубки от крышки клапанов, сапуна и патрубка воздуховода. Затем следует оценить степень их загрязнения. Если трубки забиты или грязные, тогда их можно прочистить очистителем карбюратора или бензином. После понадобится продуть их сжатым воздухом или высушить естественным образом.
- Далее нужно добраться до маслоотделителя, выкрутив фиксирующие болты и сняв его крышку. После этого извлекается сам маслоотделитель. Данное устройство выполнено из специальных пластин. Требуется разобрать элемент и промыть. Промывку можно сделать в бензине, после чего высушить.
- Параллельно рекомендуется осмотреть и промыть клапан, а также проверить рабочий ход штока. Это возможно после извлечения устройства. Подклинивание клапана также устраняется промывкой. Весь список описанных действий позволяет поддерживать систему вентиляции картера в чистоте и сохранять ее работоспособность.
Картерные газы – как работает система вентиляции с клапаном PCV
Состояние масла, а значит и ресурс мотора, зависят от работы системы вентиляции картерных газов. Двигатели отечественных автомобилей и иномарок, в которых не работает вся система или один из элементов, функционируют в очень тяжелом режиме и нередко выходят из строя. Прочитав статью, вы узнаете, как работает эта система, почему она настолько важна, каким образом проверять и ремонтировать ее.
Вентиляция картерных газов двигателя
При работе двигателя часть газов из камеры сгорания проходит сквозь компрессионные кольца и попадает в картерное пространство. Эти газы состоят из продуктов сгорания топливовоздушной смеси и недогоревшего горючего. Прорываясь в картерное пространство, они увеличивают давление в системе смазки. Это может привести к выдавливанию сальников и сильному падению уровня масла.
Прорвавшиеся в картер газы еще сильней нагревают масло, ведь их температура нередко достигает тысячи градусов. Помимо этого они вступают с маслом в различные химические реакции, ухудшая его характеристики. Во время таких реакций образуются смолистые вещества, различные соли и другие элементы, которые негативно влияют на состояние трущихся деталей двигателя. Поэтому вентиляция картерных газов крайне необходима, ведь она позволяет многократно увеличить ресурс двигателя.
Как работает система вентиляции картерных газов
До 1961 года во всех странах, производящих автомобили, картерные газы уходили в атмосферу. После 1961 года сначала в США, потом и повсеместно, начали использовать дожигание картерных газов.
Для этого их подавали во впускной коллектор, откуда они поступали в камеру сгорания. Такой подход позволил в десятки раз снизить токсичность автомобилей. В такой системе для удаления картерных газов используют эффект Вентури – чем выше скорость поступления воздуха, тем сильней разряжение в системе вентиляции картерных газов. Если не обеспечить приток воздуха в систему, то масло начнет сильно испаряться и окисляться, в результате чего его характеристики резко снизятся. Поэтому на автомобили начали устанавливать клапан, который при сильном снижении давления перекрывает выход картерных газов. Когда давление превышает оптимальное значение, он снова открывается и, картерные газы уходят во впускной коллектор.
Существуют два типа систем вентиляции картерных газов с использованием заборного воздуха:
- система, в которой входящие и выходящие шланги подключены к воздушному патрубку, соединяющему воздушный фильтр и дроссельную заслонку напрямую;
- система, в которой напрямую к воздуховоду подключен только выходящий патрубок, а входящий воздух поступает через клапан, регулирующий давление в картере.
В первой системе баланс между разряжением на выходе и подачей воздуха на входе обеспечивают правильно подобранные сечения трубок и положение дроссельной заслонки. Во второй системе баланс обеспечивает золотник (он же PCV-клапан), который открывается при снижении давления ниже оптимального.
В любой системе вентиляции картерных газов должен быть установлен маслоуловитель. В противном случае капельки масла будут попадать в дроссельную заслонку, затем в камеру сгорания, меняя режим горения топлива. Маслоуловители бывают различных типов. Общая черта в том, что они отделяют капельки масла от картерных газов и возвращают их в двигатель.
Диагностика и ремонт системы вентиляции картерных газов
Все неисправности системы связаны с загрязнением трубок или ослаблением пружины клапана. Для проверки системы сделайте следующее.
Прогрейте двигатель до рабочей температуры, снимите крышку с заливной горловины клапанной крышки. Положите ладонь на заливную горловину и несколько раз нажмите на педаль газа или ручку дроссельной заслонки/регулятора подачи топлива ТНВД, чтобы поднять обороты двигателя до 2-2,5 тысяч в минуту. Если рука ощущает увеличение давления во время набора оборотов, система вентиляции картера неисправна. Если давление не возрастает, но есть подозрение на неправильную работу системы, заглушите двигатель и дайте ему остыть.
После этого снимите клапан PCV. Подуйте в него сначала с одной, затем с другой стороны. Исправный клапан пропускает воздух только в одну сторону. Если клапан пропускает воздух в обе стороны или не пропускает ни в одну, его необходимо заменить. Одновременно с этим желательно снять все трубки системы, промыть их керосином, затем просушить сжатым воздухом. После этого желательно прочистить все металлические патрубки системы. Во время этой работы старайтесь не ронять грязь внутрь двигателя. После прочистки системы желательно заменить масло.
Прочистка системы вентиляции картера двигателя автомобилей ВАЗ 2108, 2109, 21099
Загрязнение системы вентиляции картера на автомобилях ВАЗ 2108, 2109, 21099 приводит к снижению эффективности отвода из нее картерных газов в карбюратор, а затем в форсажные цилиндры. В результате в картере повышается давление.
Моторное масло, находящееся там под давлением, начинает вытесняться через сальники коленчатого и распределительного валов, прокладку клапанной крышки, ее крышку маслозаливной горловины и выбрасывается в корпус двигателя, воздушный фильтр. В результате карбюратор забивается, двигатель начинает «трепаться» и глохнет, свечи зажигания покрываются нагаром, мощность и отклик дроссельной заслонки снижаются, увеличивается расход моторного масла и т.д.
Подобные симптомы могут возникать при износе поршневого узла двигателя (поршневые кольца, поршни, цилиндры), но так как искать причину неисправности нужно начинать с самого простого пункта, необходимо сначала очистить систему вентиляции, так как это менее затратно и проблематично по сравнению с капитальным ремонтом двигателя. Затем поршень можно проверить, измерив компрессию в цилиндрах двигателя.
Порядок чистки системы вентиляции картера карбюратором Солекс 2108, 21081, 21083 и т.п
Постоянно снимаем и чистим элементы малых и больших ветвей вентиляции подвала. Для чистки используем ацетон или бензин, зубную щетку, медную проволоку. Обдуваем его сжатым воздухом от насоса или компрессора, контролируя при этом легкость его прохождения.
Снимать его с двигателя не нужно, достаточно очистить щеткой, смоченной в бензине, чтобы удалить грязь из выхлопного канала картерных газов. Продуть сжатым воздухом. Смотрите фото выше.
– Очистим большую выхлопную трубу
Отсоединяем его от шланга на клапанной крышке двигателя и от сапуна. Промываем бензином (заливаем и встряхиваем, потом заливаем водой). Продуваем сжатым воздухом.
большая выхлопная труба системы вентиляции картера автомобилей ВАЗ 2108, 2109, 21099 снята с патрубка на крышке и дефлектора
– Зачищаем трубку отвода картерных газов в полости корпуса воздушного фильтра двигателя
Отсоедините трубку от крышки клапана. Снимите корпус воздушного фильтра. Отсоедините шланг от корпуса. Зачищаем сам патрубок и патрубок к нему на корпусе воздушного фильтра.
сливной шланг картера к корпусу воздушного фильтра двигателя и соответствующий патрубок к корпусу воздушного фильтра сняты и перевернуты
– Очищаем трубку отвода картерных газов в дроссельном пространстве
Отсоединяем его от штуцеров на карбюраторе и клапанной крышке. Линька, дует.
Чтобы получить доступ к маслоотделителю, необходимо снять крышку клапана двигателя. Открутив два болта на 10, отсоедините маслоотделитель от внутренней поверхности клапанной крышки. Промываем маслоотделитель бензином. Продуваем сжатым воздухом. См. «Очистка маслоотделителя на двигателях 2108, 21081, 21083».
– Зачищаем штуцер и канал калиброванным отверстием в карбюраторе Солекс
Его можно очистить медной проволокой, не снимая карбюратор с двигателя. После очистки продуть сжатым воздухом. В случае сильного загрязнения карбюратор необходимо будет снять для очистки.
прочистка канала и выхода газа картера для ускорителя на карбюраторе Солекс медной проволокой
После очистки собираем все элементы системы вентиляции картера при необходимости, заменяя хомуты для шлангов или сами шланги в случае повреждения. В процессе эксплуатации автомобиля проверяем, не остановился ли поток масла под сальниками и прокладками. Если нет, то давайте проверим работоспособность поршневого узла двигателя.
Примечания и дополнения
– На двигателях 2111 ВАЗ 2108, 2109, 21099 производится чистка системы вентиляции с учетом того, что карбюратора нет, но есть дроссельная заслонка с штуцером под тонкую трубку небольшого вентиляционного патрубка картера с клапанной крышки.
– После очистки системы вентиляции карбюраторного двигателя имеет смысл прочистить жиклеры GDS карбюратора Solex и заменить фильтрующий элемент воздухоочистителя двигателя.
Еще статьи о двигателях автомобилей ВАЗ 2108, 2109, 21099
– Система вентиляции картера 2108, 21081, 21083, схема
– Система вентиляции картера 2111, схема
– Обгоревший клапан, признаки, причины
Почему смазка быстро тратится
«Приора», невзирая на современный мотор, «жрет» много масла. Причины этого заключаются в следующем:
- появление протечки;
- изнашивание запчастей;
- низкокачественное автомасло;
- превышенный эксплуатационный период;
- прогорание масляной жидкости.
Зачастую протечка автомасла возникает из-за плохой картерной вентиляции. Такое случается из-за того, что выхлопы попадают в картер через кольца поршней. Газы создают повышенную компрессию, которая нарушает нормальное течение процессов в агрегате. Масло попросту выдавливается из мотора.
Почему Приоры жрут масло, кроме вышеперечисленных причин? Вероятно, масло вытекает из пробки клапана либо маслофильтра. Чтобы ликвидировать такие протечки, надо заменить накладку. Постоянное вибрационное воздействие, высокие нагрузки, поездки по пересеченной местности – все это является причиной возникновения разных утечек.

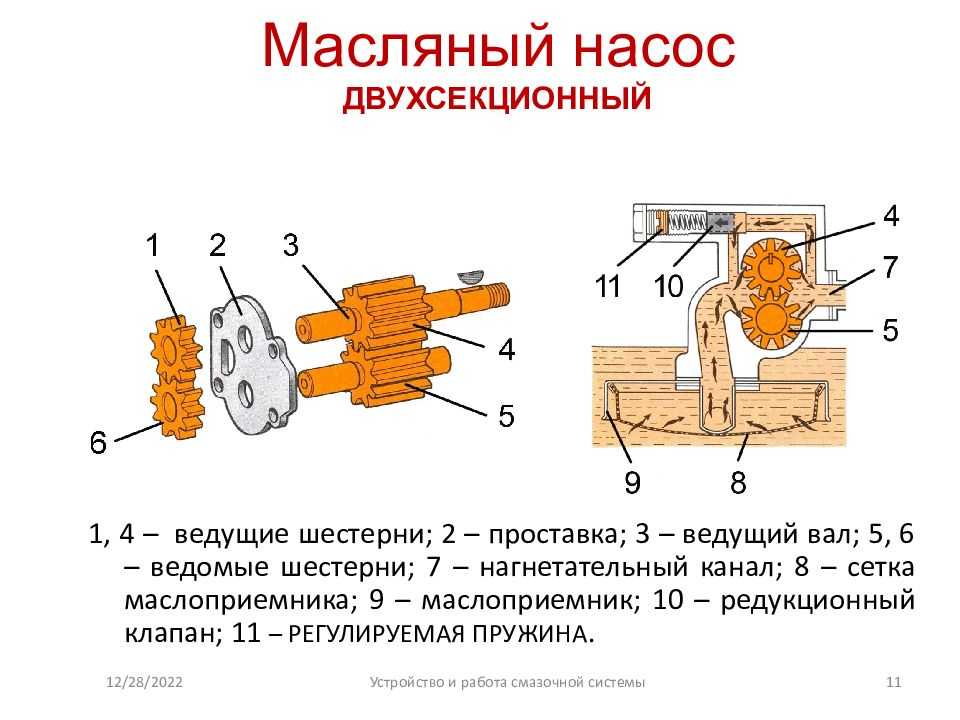

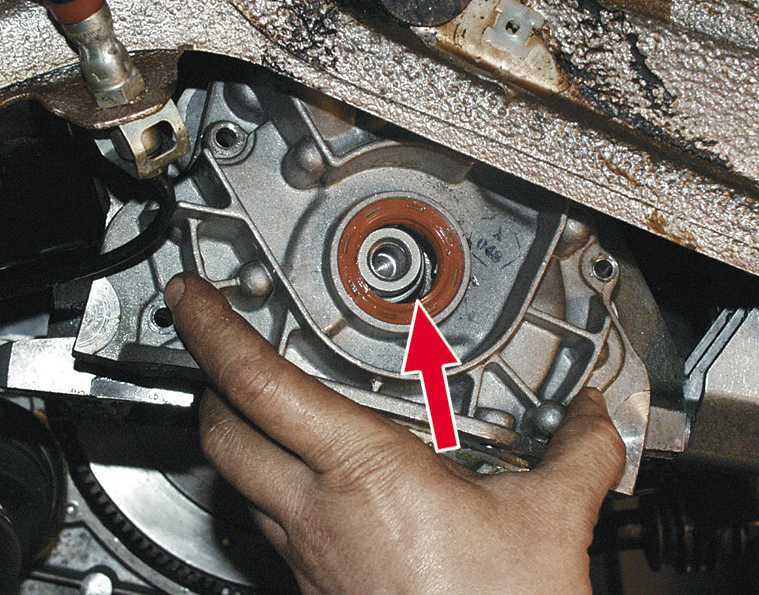

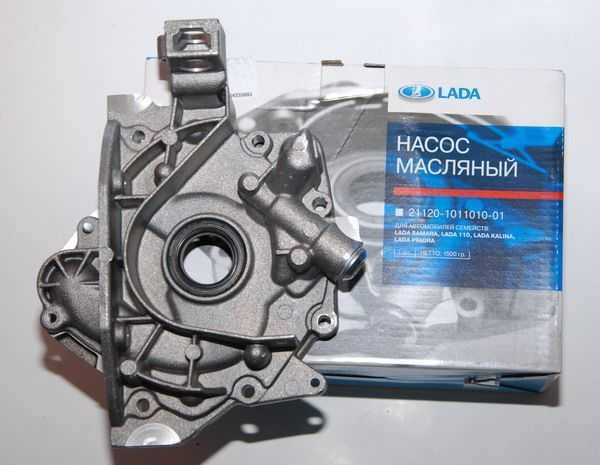

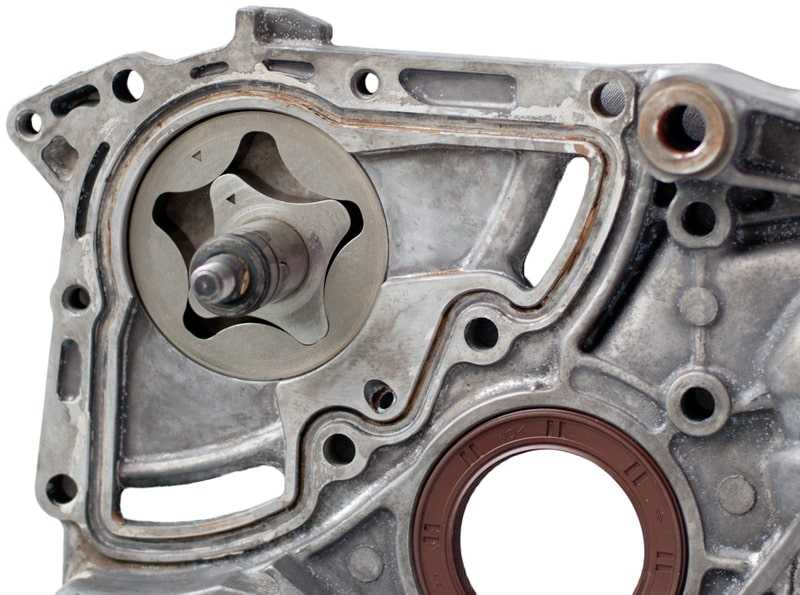

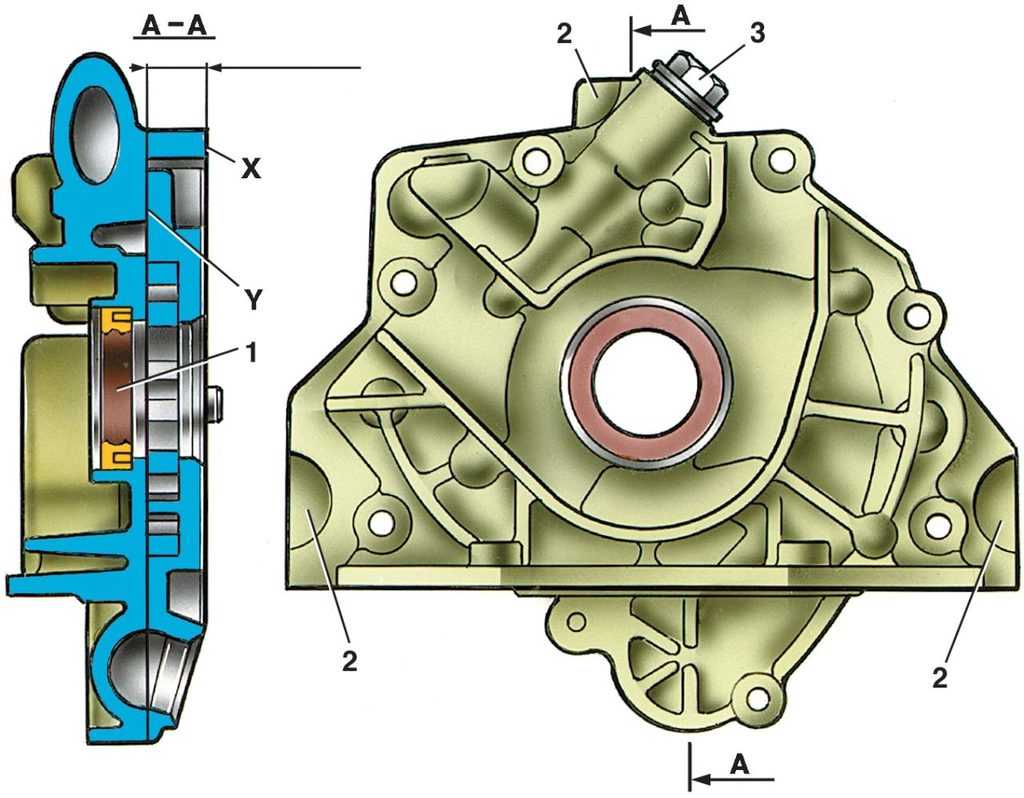

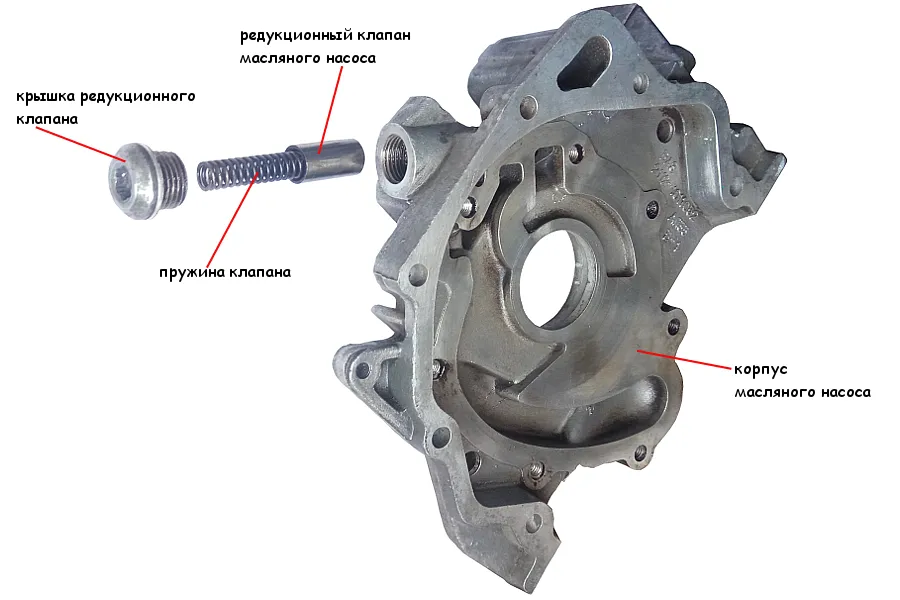

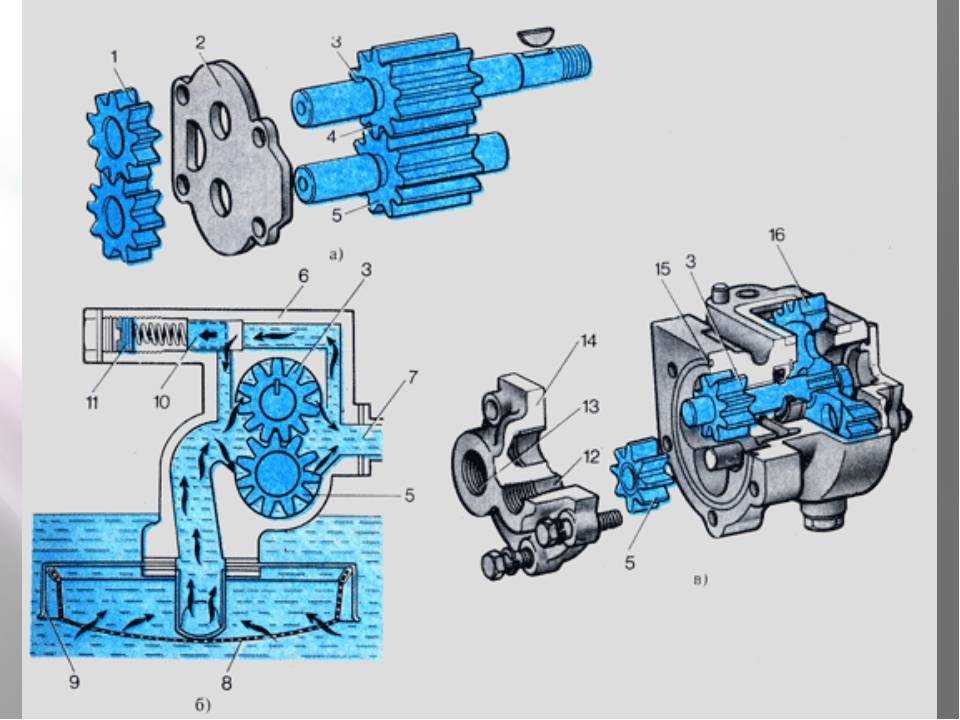

Течь масла из под двигателя
Синтетика располагает хорошими вязкостными показателями, обеспечивающими бесперебойное функционирование всех агрегатов. В ней есть множество присадочных веществ, смягчающих и частично устраняющих последствия отрицательного воздействия на силовой агрегат.
Минералка не обладает достоинствами синтетики. Она загрязняет смазочный комплекс собственными продуктами сгорания. В результате этого получается так, что автомобиль «жрет» масло.
Превышенный эксплуатационный период также может являться причиной того, что машина ест масло. Так как при эксплуатации характеристики автомасла ухудшаются, некоторая часть смазки испаряется, выгорает.
Это негативно отражается на автомобильном движке. Своевременно принятые меры позволят силовому агрегату проработать без сбоев долгое время.
Причины, по которым гонит масло через сапун
- Износ ЦПГ. При серьезном износе цилиндропоршневой группы (ЦПГ), в частности колец, определенное количество выхлопных газов проникают в картер, в результате чего образуется избыточное давление и как результат начинается маслогон. Масло выдавливает под большим давлением и уже никакая сеточка от этого не спасает.
- Забит маслоотражатель. В случае нарушения вентиляции масляные испарения начинают идти в обход очистителя, в результате чего масло гонит из сапуна.
- Воздушный фильтр забит. Забитый фильтр не позволяет мотору “дышать”. В итоге забор воздуха происходит из альтернативных источников, в том числе, и через сапун, только уже вместе с маслом.
- Повышенный уровень масла. Некоторые автомобилисты не соблюдают требований, указанных производителем и предпочитают лить масла по верхний уровень или выше, мотивируя это тем, что масла много не бывает. В итоге лишнее масло, как и полагается, начинает работать не в пользу, а наоборот во вред и часть этого масла выдавливает через сапун, кроме того, оно появляется и на воздушном фильтре.
- Клапан сапуна вышел из строя. Неисправный или заклинивший клапан приводит к тому, что в картер начинают проникать отработанные газы, в итоге давление увеличивается и происходит выброс масла через сапун.
Подведем итоги
С учетом вышесказанного становится понятно, что рост давления картерных газов и утечки масла через сапун указывают на ряд проблем с сапуном или ДВС. Быстрое обнаружение и устранение неисправности позволит уменьшить стоимость ремонта силового агрегата. Это актуально в том случае, если проблему устранить на раннем этапе, то есть без последствий, которые возникают после длительного игнорирования неисправности и дальнейшей активной эксплуатации двигателя.
Напоследок отметим, что достаточно часто обильные утечки масла через сапун появляются не сразу. Другими словами, смазочный материал может слегка подтекать, что иногда малозаметно. В других случаях через сапун из системы смазки с учетом небольшого пробега (в среднем, 1-3 тыс. км) может уходить около 0.5 или литра смазочного материала. При такой значительной утечке эксплуатацию ДВС прекращают, проводится диагностика и ремонт.
На какие неисправности указывает эмульсия на масляном щупе и крышке маслозаливной горловины. Способы самостоятельного определения причин данной проблемы.
Назначение и принцип работы сапуна. Для чего сапуны устанавливаются на ДВС, КПП и мосты. Когда необходимо чистить сапун, полезные советы и рекомендации.
Как самому определить прогар клапана двигателя. Основные симптомы погоревшего клапана, точное выяснение причин троения мотора. Диагностика, полезные советы.
Почему течет масло из-под прокладки или корпуса крышки клапанов: причины утечек смазочного материала. Как самому убрать течь масла из-под клапанной крышки.
Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.
Почему начинает капать или течет моторное масло на стыке двигателя и КПП. Как точно определить причину утечки смазки, способы диагностики и ремонта.
