Принцип работы телескопического гидроцилиндра

Принципы работы гидроцилиндра

Гидроцилиндр представляет собой объёмный, цилиндрический двигатель, который подает рабочую жидкость под давлением, приводя в движение какой-либо узел гидросистемы. Данный механизм широко применяется в таких видах спецтехники, как экскаваторы, катки, землеройные, карьерные машины, буровые установки, станки, прессы, подъёмные краны и т. д.

Принцип работы:

В стандартном случае основой конструкции является гильза — труба с тщательно обработанной внутренней поверхностью, внутри которой перемещается поршень, имеющий резиновые манжетные уплотнения, предотвращающие перетекание рабочей жидкости из разделенных поршнем полостей цилиндра. При подаче рабочей жидкости в полость начинает перемещаться жидкость под давлением.

Поршневое усилие создаётся специальным полированным стержнем или штоком. Уплотнение между штоком и крышкой состоит из двух манжет: одна предотвращает утечку жидкости, вторая служит грязесъемником. Проушина служит для закрепления корпуса гидроцилиндра. Управление работой гидроцилиндра производится с помощью гидравлического распределителя.

Устройство гидроцилиндра двухстороннего действия

Гидравлические цилиндры двухстороннего действия имеют две разделенные герметичные рабочие полости, в которые по разным трубопроводам подводится жидкость. Гидроцилиндры двухстороннего действия могут передавать развиваемое усилие как в прямом, так и в обратном направлениях.

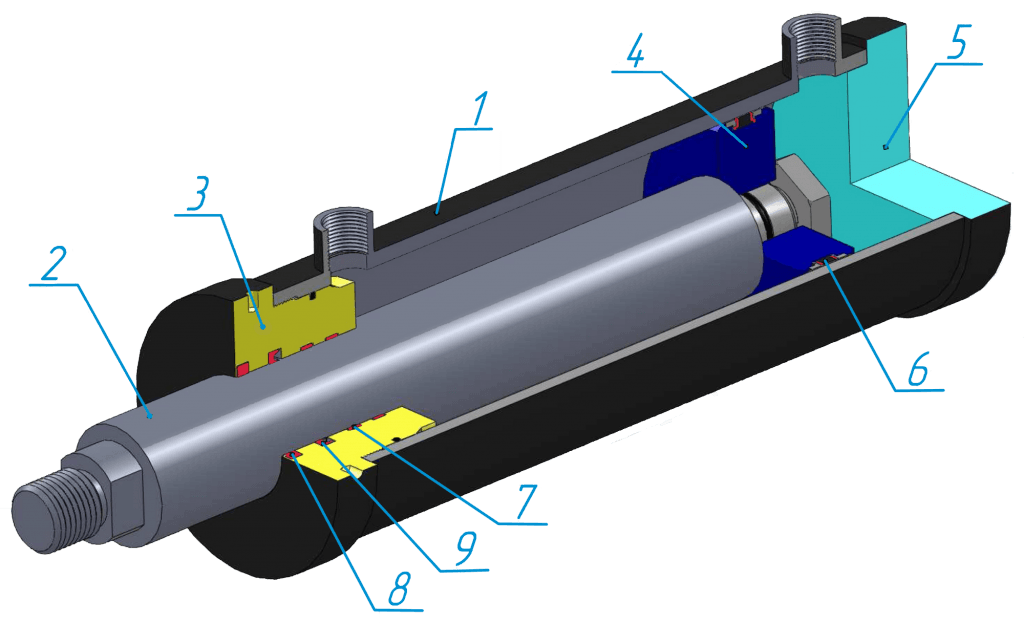

Устройство гидроцилиндра двухстороннего действия рассмотрим на примере самой распространенной конструкции с односторонним штоком.

Гидроцилиндр с односторонним штоком

Основные элементы конструкции двухстороннего гидроцилиндра с односторонним штоком показаны на рисунке.

  1. шток
  2. передняя крышка
  3. гильза
  4. поршень
  5. гайка
  6. задняя крышка
  7. грязесъемник
  8. манжета штоковая
  9. кольцо направляющее штоковое
  10. манжета поршневая
  11. кольцо резиновое
  12. кольцо направляющее поршневое

Принцип работы гидроцилиндра

Рабочая жидкость от насоса, через распределитель направляется в одну из полостей (поршневую или штоковую), противоположная полость соединятся со сливом.

При поступлении жидкости в поршневую полость шток гидроцилиндра выдвигается, при необходимости преодолевая усилие нагрузки. При поступлении рабочей жидкости в штоковую полость шток гидроцилиндра втягивается.

Выдвинуть шток Нейтральное положение Втянуть шток

При поступлении жидкости в поршневую полость усилие, развиваемое гидроцилиндром можно вычислить по формуле:

При поступлении жидкости в штоковую полость эффективная площадь изменится, из площади поршня необходимо вычесть площадь штока.

Герметичность рабочих камер обеспечивается манжетными уплотнениями, не позволяющими перетекать жидкости из поршневой полости в штоковую. В крышке гидроцилиндра также устанавливают манжету для уплотнения штока, и грязесъемник для предотвращения попадания частиц загрязнения в полость цилиндра.

Гидроцилиндр с двухсторонним штоком

Усилие и скорость перемещения поршня со штоком при прямом и обратном ходе будут различными. Если необходимы одинаковые усилия или одинаковы скорости перемещения выходных звеньев, то используют гидроцилиндры с двухсторонним штоком.

В гидравлических цилиндрах этого типа один поршень связан с двумя штоками.

Для вычисления скорости и усилия гидроцилиндра с двусторонним штоком, можно применять формулы:

В современной технике применяются конструкции гидроцилиндров с двухсторонним штоком с закрепленным цилиндром и с закрепленным штоком.

Основные характеристики

Осуществляя подбор гидроцилиндра, следует ориентироваться на его параметры, которые можно разделить на две основные группы:

  • характеризующие силовой потенциал гидравлического цилиндра;
  • относящиеся к конструктивным особенностям устройства.

С точки зрения силового потенциала важнейшим параметром гидравлического цилиндра является создаваемое им усилие. Различные модели гидравлических цилиндров, предлагаемых на современном рынке, способны создавать давление, значение которого варьируется в диапазоне от 2 до 50 тонн, при этом минимальные усилия (до 10 тонн) создают односторонние гидроцилиндры, а максимальные – двухсторонние.

Гидроцилиндры выпускаются с гравитационным, гидравлическим или с пружинным возвратом штока, а также с фиксирующей гайкой

Зная размеры гидроцилиндров, а также давление, которое оказывает рабочая жидкость на их поршень, можно выполнить расчет усилия, создаваемого на штоке. Для того чтобы выполнить расчет гидроцилиндра с целью определения усилия, создаваемого штоком, достаточно перемножить значения давления рабочей жидкости и площади поршня, на которую она воздействует

При выполнении таких расчетов важно учесть потери на трение, для чего используется специальный коэффициент, который подставляется в используемую формулу

Расчет основных параметров гидроцилиндра

Чтобы определить геометрические параметры выбираемого устройства, не обязательно изучать чертежи гидроцилиндра, для этого достаточно разобраться в его маркировке. Так, маркировка гидроцилиндров, требования к которой оговариваются положениями соответствующего ГОСТа, содержит информацию о следующих геометрических параметрах:

  • диаметре рабочей поверхности поршня;
  • диаметре и ходе штока насоса.

Кроме того, маркировка гидроцилиндров содержит сведения о:

  • конструктивном исполнении насоса;
  • типе устройства (одно- или двухстороннего действия).

Ориентируясь на обозначения гидроцилиндров, можно также определить, для каких климатических условий предназначена та или иная модель.

Маркировка поршневых гидроцилиндров по ОСТ 22-1417-79

Эффективность работы гидравлического цилиндра обеспечивается не только его конструктивным исполнением и техническими параметрами, но и характеристиками элементов гидравлической системы, работающей в связке с таким устройством. Гидроцилиндр, состоящий из рабочей камеры, поршня и штока, нуждается в подаче рабочей жидкости в требуемом объеме и под определенным давлением, степень чистоты и другие характеристики которой должны соответствовать определенным требованиям.

Соблюдение таких требований обеспечивают элементы гидравлических систем, выбору и техническому обслуживанию которых, как и выбору самого гидравлического цилиндра, следует уделять особое внимание

Принцип работы гидравлического клапана

Гидравлический клапан основан на принципе регулирования потока жидкости в гидросистеме. Он состоит из нескольких основных компонентов, каждый из которых выполняет определенную функцию. Рассмотрим принцип работы гидравлического клапана более подробно.

Один из ключевых компонентов гидравлического клапана — это элемент управления, который определяет, когда и насколько открывать или закрывать клапан. Этот элемент может быть представлен в виде специального поршня или шарика, который перемещается внутри клапана.

Когда давление жидкости достигает определенного значения, элемент управления реагирует и начинает перемещаться. При перемещении элемента управления изменяется геометрия клапана, что приводит к изменению проходного сечения и, следовательно, к изменению потока жидкости через клапан.

Принцип работы гидравлического клапана основан на балансе сил давления и пружинного усилия. Когда давление жидкости достигает определенного уровня, силы давления преодолевают пружинное усилие и клапан открывается, позволяя жидкости пройти через него. Когда давление снижается или достигает заданного уровня, пружина возвращает элемент управления в исходное положение, закрывая клапан и ограничивая поток жидкости.

Принцип работы гидравлического клапана зависит от его типа и назначения. Существует множество различных типов гидравлических клапанов, таких как дроссельные, предохранительные, регулирующие и другие, каждый из которых имеет свои особенности и применение в гидросистемах.

Важно отметить, что правильная настройка и установка гидравлического клапана играют важную роль в его эффективности и надежности. Ошибки при установке или неправильная настройка могут привести к неправильной работе гидросистемы или даже к поломке оборудования

Поэтому необходимо обращаться к специалистам, чтобы правильно выбрать и установить гидравлический клапан, а также настроить его в соответствии с требованиями конкретной гидросистемы.

Характеристики гидроцилиндров

Основные параметры гидроцилиндров можно разделить на несколько групп.

Геометрические параметры

  • Диаметр поршня (гильзы), иногда его называют диаметром гидроцилиндра, наиболее распространненными являются диаметры: 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500, 620, 800 миллиметров.
  • Диаметр штока, стандартизированы следующие диаметры штоков гидравлических цилиндров: 4, 5, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500, 630, 800 миллиметров.
  • Ход – величина максимально возможного перемещания поршня со штоком или плунжера гидроцилиндра

Гидравлические параметры

  • Номинальное рабочее давление – давление, при котором гидроцилиндр будет работать в номинальном, расчетном режиме, при этом сохраняя параметры работы и надежности, гарантированные произодителем. Величина давления в гидроцилнре опредяляется значением нагрузки, при этом она может быть ограничена настройки предохранительного или редукционного клапана. При отсутвии нагрузки давление в цилиндре обуславливается только потерями на трение.
  • Расход жидкости, поступающий в гидроцилинлдр.

Механические параметры

  • Усилие развиваемое гидроцилиндром – пропорционально давдлению и эффективной площади, на которую воздействует жидкость.
  • Скорость перемещения штока – определяется величиной расхода жидкости, поступающей в гидроцилиндр и его эффективным диаметром.

Расчет гидроцилиндра

Попробуем разабраться как характеристики гидроцилиндра связаны между собой, и как на них влияют параметры работы гидопривода.

При поступлении жидкости в поршневую полость жидкость воздействует на поршень, усилие развиваемое гидроцилиндром в этом случае будет пропорционально давлению и площади поршня:

Скорость перемещения поршня со штоком будет зависеть от диаметра поршня и расхода жидкости:

При подаче жидкости в штоковую полость гидроцилиндра, давление будет воздействовать на кольцевую поверхность, образованную наружными диаметрами поршня и штока. Усилие в этом случае можно вычислить, используя зависимость:

Скорость перемещения поршня при подводе жидкости в штоковую полость будет зависеть не только от диаметра поршня и расхода, но и от диаметра штока:

Недостатки

К недостаткам гидропривода относятся:

  • утечки рабочей жидкости через уплотнения и зазоры, особенно при высоких значениях давления в гидросистеме, что требует высокой точности изготовления деталей гидрооборудования;
  • нагрев рабочей жидкости при работе, что приводит к уменьшению вязкости рабочей жидкости и увеличению утечек, поэтому в ряде случаев необходимо применение специальных охладительных устройств и средств тепловой защиты;
  • более низкий КПД чем у сопоставимых механических передач;
  • необходимость обеспечения в процессе эксплуатации чистоты рабочей жидкости, поскольку наличие большого количества абразивных частиц в рабочей жидкости приводит к быстрому износу деталей гидрооборудования, увеличению зазоров и утечек через них, и, как следствие, к снижению объёмного КПД;
  • необходимость защиты гидросистемы от проникновения в неё воздуха, наличие которого приводит к нестабильной работе гидропривода, большим гидравлическим потерям и нагреву рабочей жидкости;
  • пожароопасность в случае применения горючих рабочих жидкостей, что налагает ограничения, например, на применение гидропривода в горячих цехах;
  • зависимость вязкости рабочей жидкости, а значит и рабочих параметров гидропривода, от температуры окружающей среды, или дороговизна масел на основе ПАО;
  • в сравнении с пневмо- и электроприводом — невозможность эффективной передачи гидравлической энергии на большие расстояния вследствие больших потерь напора в гидролиниях на единицу длины.

Типовые конструкции гидроцилиндров

Несмотря на огромное разнообразие конструкций гидравлических цилиндров существуют, типовые решения, применяемые при проектировании гидроцилиндров, рассмотрим некоторые из них.

Гидроцилиндр на шпильках

Передняя и задняя крышка гидроцилиндров этой конструкции связаны шпильками (анкерами), гильза зажата между крышками цилиндра. Уплотнение поршня обеспечивается двумя манжетами.

Круглый гидроцилиндр

В представленной конструкции крышки крепятся к круглым фланцам, закрепленным с помощью сварки или резьбы на гильзе. Показанный на рисунке тип уплотнения поршня обеспечивает уплотнение в обоих направлениях.

Сварной гидроцилиндр

Крышки приварены к гильзе, конструкция неразборная, неремонтопригодная. В цилиндре установлены компактные поршневые уплотнения.

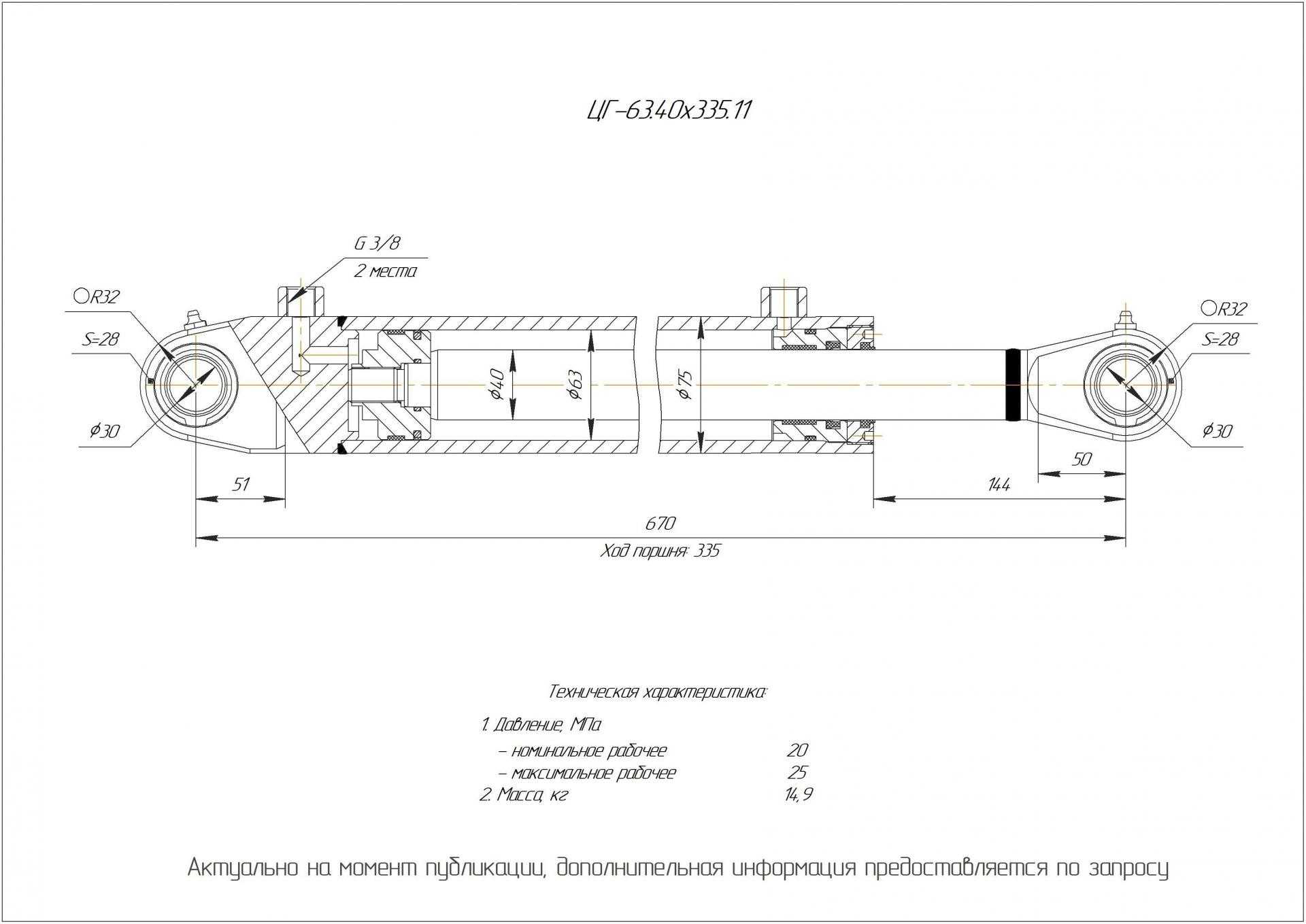

Чертеж гидроцилиндра

Конструкторская документация на гидроцилиндр должна включать в себя:

  • сборочный чертеж гидроцилиндра,
  • спецификацию,
  • рабочие чертежи деталей.

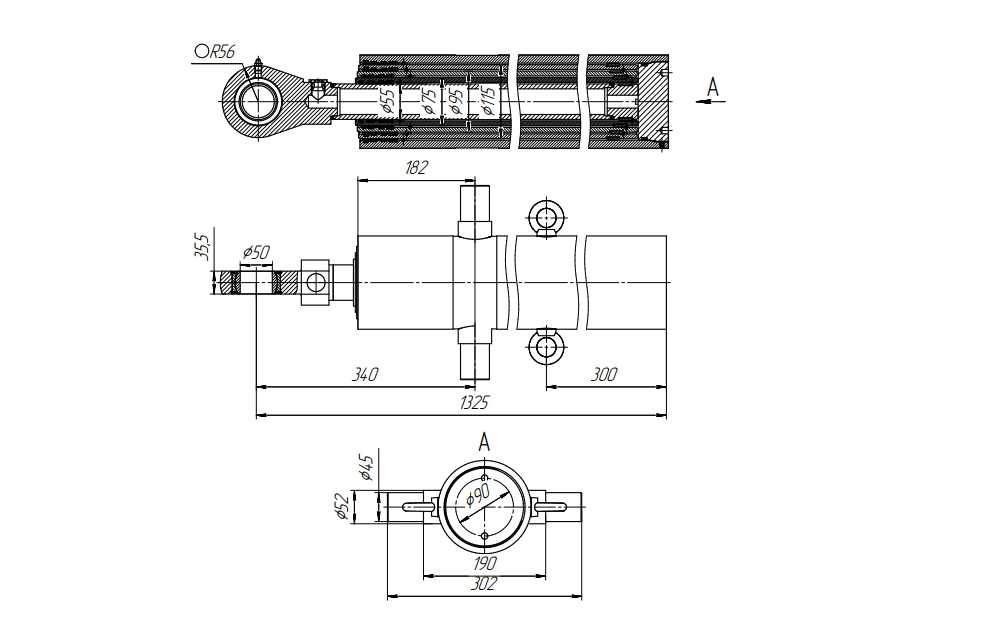

В качестве примера конструкции гидравлического цилиндра предлагаем вам ознакомиться со сборочным чертежом одноштокового гидроцилиндра двухстороннего действия. Передняя крышка данного цилиндра имеет резьбовое соединение с гильзой, задняя крышка с проушиной приварена к гильзе. Поршень зафиксирован на штоке с помощью резьбовых втулок, зафиксированных от поворота с помощью штифта.

Для того, чтобы скачать чертеж гидроцилиндра в формате pdf щелкните по изображению.

Вы также можете скачать чертеж гидроцилиндра в формате dwg.

Источник статьи: http://hydro-pnevmo.ru/topic.php?ID=41

Гидравлический цилиндр – устройство, принцип работы, расчет усилия

Работоспособность многих видов силового оборудования как промышленного, так и бытового назначения обеспечивает такое устройство, как гидравлический цилиндр. Выступая в роли приводного двигателя возвратно-поступательного действия, такой механизм при минимальных затратах энергии обеспечивает полный цикл работы силового оборудования, используемого в строительстве, в различных отраслях промышленности, на предприятиях сельскохозяйственной отрасли и в быту. Наибольшее распространение гидравлические цилиндры получили в качестве основного элемента оснащения прессового оборудования, активно используемого для решения различных задач.

Гидроцилиндр представляет собой объемный гидродвигатель, преобразующий энергию потока жидкости в механическую энергию

Гидроцилиндры специального исполнения

Рассмотрим несколько особых конструкций гидроцилиндров.

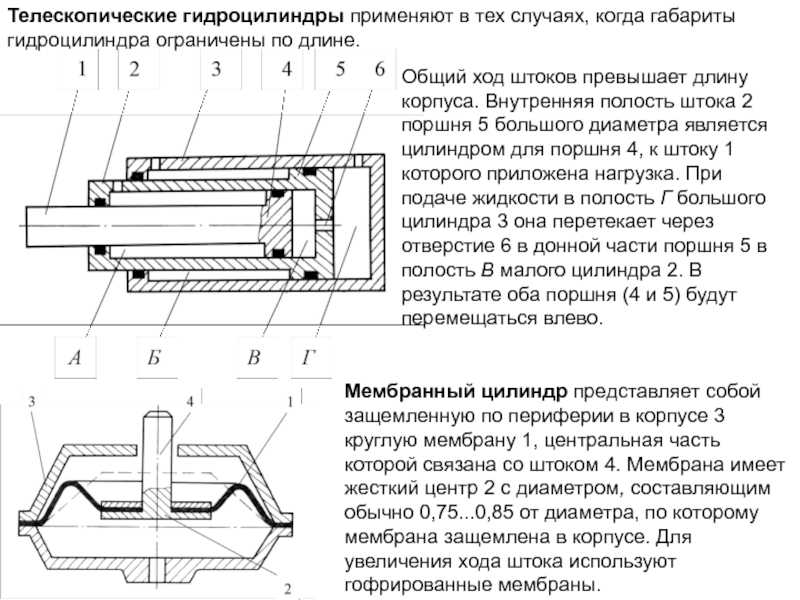

Телескопические гидроцилиндры

В телескопических гидроцилиндрах один шток размещен в полости другого штока. Это позволяет получить большую величину перемещения выходного звена при неизменных габаритах, так как в телескопических цилиндрах ход может превышать длину гильзы.

Телескопический гидроцилиндр одностороннего действия

Рабочая жидкость подводится в полость цилиндра через заднюю крышку. Секции выдвигаются последовательно – в первую очередь движение начнет секция с наибольшей эффективной площадью, затем с меньшей. Скорость при выдвижении каждой последующей секции будет увеличиваться, а усилие падать, в связи уменьшением эффективной площади. По этой причине расчетным должно быть усилие на секции с минимальной эффективной площадью.

Обратный ход осуществляется под действием внешних сил, рабочая полость при этом соединяется со сливом.

Телескопический гидроцилиндр двухстороннего действия

Подвод рабочей жидкости в представленной на рисунке конструкции осуществляется через шток.

Выдвижение секций, осуществляется в том же порядке, что и в телескопических гидроцилиндрах одностороннего действия.

Обратный ход обеспечивается подводом рабочей жидкости в штоковую полость, поршневая полость при этом соединяется со сливом.

Комбинированные гидроцилиндры

Для увеличения усилия на штоке гидроцилиндра, при отсутствии возможности увеличения наружного диаметра, используют тандемные или последовательно установленные гидроцилиндры. Схема сдвоенного гидроцилиндра показана на рисунке.

В данном случае увеличение усилия достигается за счет добавления второй рабочей камеры и дополнительного поршня, что позволяет увеличить эффективную площадь гидроцилиндра.

Устройство гидроцилиндров одностороннего действия

Гидроцилиндры одностороннего действия способны развивать усилие лишь в одном направлении. Обратный ход таких цилиндров осуществляется под действием пружины, силы тяжести, или внешнего воздействия на шток.

Плунжерный гидроцилиндр

В гидроцилиндрах этого типа жидкость воздействует на плунжер, расположенный в рабочей камере. Обратный ход осуществляется за счет внешних сил или силы тяжести.

Плунжер способен передавать только усилие сжатия, величину усилия можно вычислить используя зависимость:

Скорость перемещения плунжера будет зависеть от диаметра плунжера и расхода рабочей жидкости.

Гидравлический цилиндр с пружинным возвратом

Гидроцилиндр с пружинным возвратом показан на рисунке.

При поступлении рабочей жидкости в поршневую полость осуществляется рабочий ход, пружина, расположенная в штоковой полости сжимается – шток выдвигается.

Обратный ход осуществляется за счет усилия пружины, поршневая полость при этом соединяется со сливом. Пружина может устанавливаться как в поршневой, так и в штоковой полости.

Гидроцилиндры специального исполнения

Рассмотрим несколько особых конструкций гидроцилиндров.

Телескопические гидроцилиндры

В телескопических гидроцилиндрах один шток размещен в полости другого штока. Это позволяет получить большую величину перемещения выходного звена при неизменных габаритах, так как в телескопических цилиндрах ход может превышать длину гильзы.

Телескопический гидроцилиндр одностороннего действия

Рабочая жидкость подводится в полость цилиндра через заднюю крышку. Секции выдвигаются последовательно — в первую очередь движение начнет секция с наибольшей эффективной площадью, затем с меньшей. Скорость при выдвижении каждой последующей секции будет увеличиваться, а усилие падать, в связи уменьшением эффективной площади. По этой причине расчетным должно быть усилие на секции с минимальной эффективной площадью.

Обратный ход осуществляется под действием внешних сил, рабочая полость при этом соединяется со сливом.

Телескопический гидроцилиндр двухстороннего действия

Подвод рабочей жидкости в представленной на рисунке конструкции осуществляется через шток.

Выдвижение секций, осуществляется в том же порядке, что и в телескопических гидроцилиндрах одностороннего действия.

Обратный ход обеспечивается подводом рабочей жидкости в штоковую полость, поршневая полость при этом соединяется со сливом.

Комбинированные гидроцилиндры

Для увеличения усилия на штоке гидроцилиндра, при отсутствии возможности увеличения наружного диаметра, используют тандемные или последовательно установленные гидроцилиндры. Схема сдвоенного гидроцилиндра показана на рисунке.

В данном случае увеличение усилия достигается за счет добавления второй рабочей камеры и дополнительного поршня, что позволяет увеличить эффективную площадь гидроцилиндра.

Устройство гидроцилиндров одностороннего действия

Гидроцилиндры одностороннего действия способны развивать усилие лишь в одном направлении. Обратный ход таких цилиндров осуществляется под действием пружины, силы тяжести, или внешнего воздействия на шток.

Плунжерный гидроцилиндр

В гидроцилиндрах этого типа жидкость воздействует на плунжер, расположенный в рабочей камере. Обратный ход осуществляется за счет внешних сил или силы тяжести.

Плунжер способен передавать только усилие сжатия, величину усилия можно вычислить используя зависимость:

Скорость перемещения плунжера будет зависеть от диаметра плунжера и расхода рабочей жидкости.

Гидравлический цилиндр с пружинным возвратом

Гидроцилиндр с пружинным возвратом показан на рисунке.

При поступлении рабочей жидкости в поршневую полость осуществляется рабочий ход, пружина, расположенная в штоковой полости сжимается — шток выдвигается.

Обратный ход осуществляется за счет усилия пружины, поршневая полость при этом соединяется со сливом. Пружина может устанавливаться как в поршневой, так и в штоковой полости.

Конструктивные особенности и принцип действия

Конструкция любого гидравлического цилиндра включает в себя следующие элементы:

Несколько отличаются по конструкции плунжерные гидроцилиндры, в которых плунжер одновременно выполняет функции поршня и штока.

Схема гидравлического цилиндра

Принцип работы гидроцилиндра любого типа основан на оказании давления рабочей жидкости на поршень. В результате воздействия на поршень гидроцилиндра шток начинает совершать циклическую работу, передавая усилие на рабочий узел обслуживаемого устройством оборудования. Таким рабочим узлом, функционирование которого обеспечивает цилиндр гидравлический, в зависимости от типа и назначения оборудования может быть уплотняющая платформа, гибочный или прессующий механизм, а также устройство любого другого типа, обеспечивающее передачу усилия гидроцилиндра конечному получателю силовой энергии.

Устройство раздвижного гидравлического цилиндра

Поскольку усилие, создаваемое гидравлическим цилиндром, как уже говорилось выше, формируется за счет давления, оказываемого рабочей жидкостью на поршень, свойства данной жидкости оказывают значительное влияние на эффективность использования, технические и эксплуатационные характеристики самого цилиндра. В качестве рабочей жидкости для гидравлических цилиндров поршневого или плунжерного типа, как правило, используется специальное масло, которое должно отвечать определенным требованиям по целому ряду параметров:

  • химическому составу и плотности;
  • значениям температур, при которых рабочая жидкость сохраняет свои изначальные характеристики;
  • склонности рабочей жидкости к развитию окислительных процессов.

Для приведения в действие гидравлических цилиндров различных типов и моделей рабочую жидкость в их внутреннюю камеру нагнетают при помощи ручного или электрического насоса.

Функции гидропривода

Основная функция гидропривода, как и механической передачи, — преобразование механической характеристики приводного двигателя в соответствии с требованиями нагрузки (преобразование вида движения выходного звена двигателя, его параметров, а также регулирование, защита от перегрузок и др.). Другая функция гидропривода — это передача мощности от приводного двигателя к рабочим органам машины (например, в одноковшовом экскаваторе — передача мощности от двигателя внутреннего сгорания к ковшу или к гидродвигателям привода стрелы, к гидродвигателям поворота платформы и т. д.).

В общих чертах, передача мощности в гидроприводе происходит следующим образом:

Приводной двигатель передаёт вращающий момент на вал насоса, который сообщает энергию рабочей жидкости.
Рабочая жидкость по гидролиниям через регулирующую аппаратуру поступает в гидродвигатель, где гидравлическая энергия преобразуется в механическую.
После этого рабочая жидкость по гидролиниям возвращается либо в бак, либо непосредственно к насосу.

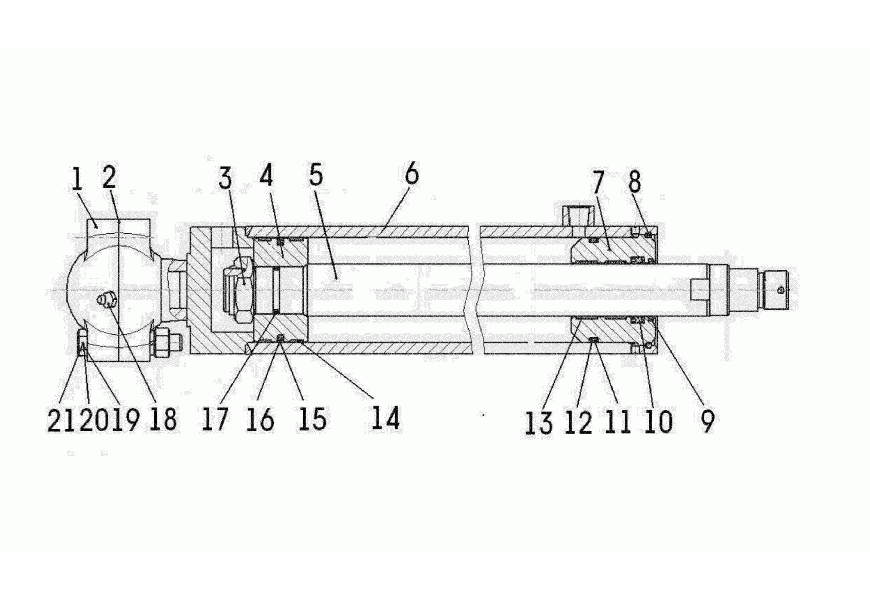

Как устроен гидроцилиндр

Конструктивно механизм гидравлического цилиндра выглядит как гильза – прямая труба с идеально гладкой и чистой внутренней поверхностью изделия. Она наполнена жидкостью, вокруг которой вращается подвижной цилиндрический стержень для её нагнетания или выкачивания. Чтобы исключить протекание имеющейся жидкости, в нём предусмотрены манжеты, изготовленные из пластичной, но прочной резины.

Работа поршня активизируется при поступлении в цилиндр жидкости под достаточно высоким давлением. По бокам гильзы вкручены защитные пробки, предотвращающие вытекание и располагающие специальными отверстиями для транспортировки жидкости в гильзе. Усилие от цилиндрического стержня передаётся предустановленным штоком, характеризующимся полированной, а значит максимально гладкой, поверхностью. В нужном направлении определяет его грундбукс.

Основные узлы, которыми комплектуется механизм в зависимости от области применения техники:

  • сама гильза;
  • поршень;
  • манжеты резиновые;
  • грязесъёмник;
  • шток и его направляющий грундбукс;
  • стопорное кольцо;
  • проушина.

На резьбовой стороне штока фиксируется приспособленная для этой функции деталь или проушина, которая соединяет его с подвижным механизмом.

Объёмным гидродвигателем управляют элементы регулировки гидропривода или непосредственно сам гидрораспределитель. Так как гидравлические цилиндры работают на условиях повышенного давления (до 32 Мпа), к функционирующей системе предъявляются повышенные требования. Должна быть максимальная прочность и высокая работоспособность системы, тогда гарантируется надёжная работа гидроцилиндра.

Гидравлический цилиндр – устройство, принцип работы, расчет усилия

Работоспособность многих видов силового оборудования как промышленного, так и бытового назначения обеспечивает такое устройство, как гидравлический цилиндр. Выступая в роли приводного двигателя возвратно-поступательного действия, такой механизм при минимальных затратах энергии обеспечивает полный цикл работы силового оборудования, используемого в строительстве, в различных отраслях промышленности, на предприятиях сельскохозяйственной отрасли и в быту. Наибольшее распространение гидравлические цилиндры получили в качестве основного элемента оснащения прессового оборудования, активно используемого для решения различных задач.

Гидроцилиндр представляет собой объемный гидродвигатель, преобразующий энергию потока жидкости в механическую энергию

Гидроцилиндры

Гидроцилиндры – это объемные гидродвигатели, которые преобразуют энергию потока рабочей жидкости в механическую энергию линейно перемещения выходного звена (штока или корпуса).

На путевых машинах находят широкое применение гидроцилиндры различных типов: одностороннего и двустороннего действия, с односторонним или двухсторонним выходом штока, многосекционные телескопические и плунжерные.

В тех случаях, когда это диктуется особыми условиями работы и конструкцией приводимых механизмов, используются гидроцилиндры специального исполнения (например, для привода рычагов подбоек подбивочного блока). В остальных случаях используются типовые гидроцилиндры.

Основными параметрами гидроцилиндра являются: pном – номинальное давление, МПа; D, d – диаметр поршня и штока, м; L – ход штока, м.

Во время работы объемный гидропривод должен обеспечить работу приводимого механизма в заданном режиме, определяемом техническими и технологическими параметрами рабочего органа и машины в целом.

Режим обеспечивается поддержанием или регулированием скорости и усилий гидроцилиндра, угловой скорости вращения вала и развиваемого вращающего момента гидромотора, возможностью изменить направление движения, зафиксировать механизм в заданном положении, или, наоборот, дать возможность механизму свободно перемещаться под действием внешних сил (плавающий режим), обеспечить требуемую последовательность переключений группы взаимосвязанных по технологическому процессу механизмов.

В любых предусмотренных условиях работы путевой машины должна быть обеспечена защита гидропривода и механизма от перегрузок, имеющих статический или динамический характер. Работа гидропривода и приводимого механизма в заданном режиме обеспечивается аппаратурой управления, регулирования и защиты.

К аппаратуре для изменения направления, пропуска или перекрытия потока рабочей жидкости относятся распределители, обратные клапаны, односторонние и двухсторонние гидрозамки, переключательные клапаны, переключатели манометра и т.д.

В гидроприводе путевых машин в основном применяются гидрораспределители с запорным элементом в виде цилиндрического золотника. Защита от перегрузок производится аппаратами регулирования давления рабочей жидкости: предохранительными, редукционными и перепускными клапанами, реле давления.

Кроме того, объемный гидропривод путевых машин имеет устройства для кондиционирования, то есть поддержания в работоспособном состоянии рабочей жидкости. К ним обычно относят гидробаки, фильтры, маслоохладители, магнитные улавливающие устройства.

В машинах циклического действия гидросистема оснащается гидроаккумулятором АК1 (см. рис. 1, а), который позволяет в течение рабочего цикла при сниженном расходе жидкости накопить энергию для компенсации пикового расхода при срабатывании механизмов.

Кроме того, гидроаккумулятор способствует демпфированию пульсаций давления и может служить гидравлической пружиной для амортизации работы гидроцилиндров.

Параметры режима гидросистемы во время работы и при настройках наблюдаются с помощью контрольной аппаратуры: манометров, термометров, расходомеров.

Основными параметрами гидроаппаратов являются: pном – номинальное давление, МПа; Dу – диаметр условного прохода, мм; dном – номинальная тонкость фильтрации (фильтра), мкм; Vном – емкость (гидроаккумулятора) дм3; Wном – вместимость (гидробака), дм3. Для большинства аппаратов дополнительным параметром является Qном – номинальный расход, дм3/с.

Необходимую информацию для ознакомления с принципом работы и устройством аппаратов, расчетом их параметров при конкретной установке в гидросистеме можно найти в специальной литературе.

Стандартами Единой системы конструкторской документации на изделия машиностроения и приборостроения регламентированы правила выполнения принципиальных схем гидросистем, а также изображения условных обозначений гидравлических машин и аппаратов. На рис. 2.  и рис. 3 приводятся примеры их условных обозначений, которые можно использовать в курсовом и дипломном проектировании.

Условные графические обозначения насосов, двигателей

Условные графические обозначения аппаратов гидроустройств

Также на эту тему Вы можете почитать

Экипажная часть путевой машины

Машина кювето-траншейная МКТ-1П, назначение, оборудование

Гидродинамический привод путевых машин, устройство

Конструктивные особенности и принцип действия

Конструкция любого гидравлического цилиндра включает в себя следующие элементы:

  • корпус-гильзу;
  • поршень;
  • шток поршня.

Несколько отличаются по конструкции плунжерные гидроцилиндры, в которых плунжер одновременно выполняет функции поршня и штока.

Схема гидравлического цилиндра

Принцип работы гидроцилиндра любого типа основан на оказании давления рабочей жидкости на поршень. В результате воздействия на поршень гидроцилиндра шток начинает совершать циклическую работу, передавая усилие на рабочий узел обслуживаемого устройством оборудования. Таким рабочим узлом, функционирование которого обеспечивает цилиндр гидравлический, в зависимости от типа и назначения оборудования может быть уплотняющая платформа, гибочный или прессующий механизм, а также устройство любого другого типа, обеспечивающее передачу усилия гидроцилиндра конечному получателю силовой энергии.

Устройство раздвижного гидравлического цилиндра

Поскольку усилие, создаваемое гидравлическим цилиндром, как уже говорилось выше, формируется за счет давления, оказываемого рабочей жидкостью на поршень, свойства данной жидкости оказывают значительное влияние на эффективность использования, технические и эксплуатационные характеристики самого цилиндра. В качестве рабочей жидкости для гидравлических цилиндров поршневого или плунжерного типа, как правило, используется специальное масло, которое должно отвечать определенным требованиям по целому ряду параметров:

  • химическому составу и плотности;
  • значениям температур, при которых рабочая жидкость сохраняет свои изначальные характеристики;
  • склонности рабочей жидкости к развитию окислительных процессов.

Для приведения в действие гидравлических цилиндров различных типов и моделей рабочую жидкость в их внутреннюю камеру нагнетают при помощи ручного или электрического насоса.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
