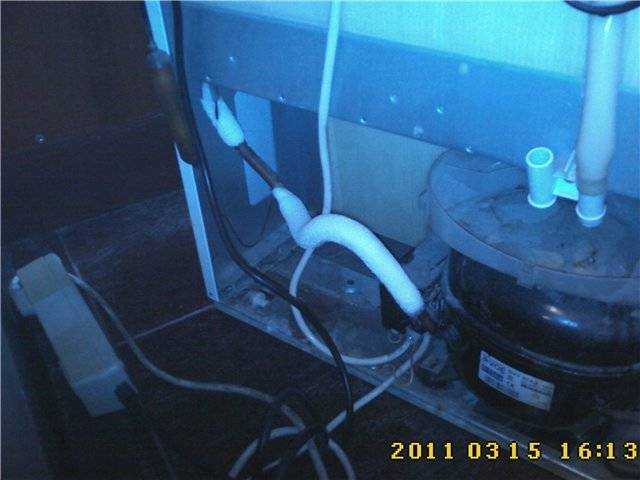

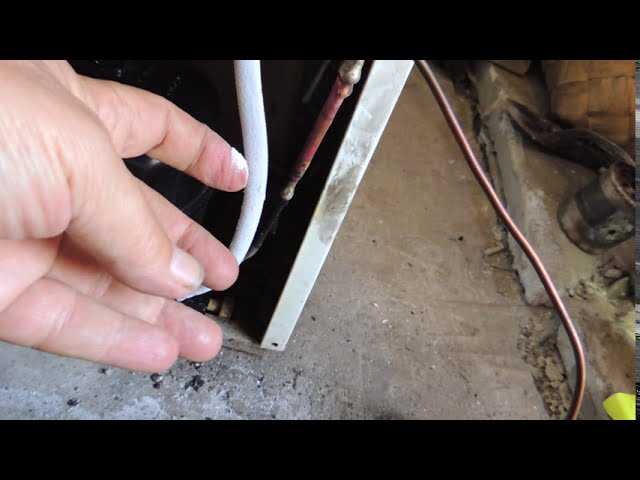

Обмерзание компрессора

1| безопасность

В данном руководстве по эксплуатации описан компрессор FK40 в стандартной версии произ- водства фирмы Bock. Компрессор предназначен для использования в холодильных установ- ках при соблюдении границ предельных значений. Допускается использование хладагентов, указанных в данном руководстве. Другое использование компрессора недопустимо! Указанные в заголовке холодильные компрессоры фирмы Bock предназначены для уста- новки в оборудование (на территории ЕС в соответствии с директивами ЕС по машинному оборудованию 2006/42/ЕС, по напорному оборудованию 97/23/ЕС и по низковольтному обо- Ввод в эксплуатацию разрешается только в том случае, если монтаж компрессоров выполнен в соответствии с данным руководством, а установка, в которую интегрированы компрессоры, проверена и принята в эксплуатацию с соблюдением всех законодательных предписаний. Источник

Свежие записи
- Чем отличается двухтактный мотор от четырехтактного
- Сколько масла заливать в редуктор мотоблока
- Какие моторы бывают у стиральных машин
- Какие валы отсутствуют в двухвальной кпп
- Как снять стопорную шайбу с вала
- Правообладателям
- Политика конфиденциальности

КЛАССИФИКАЦИЯ

1.1. Компрессоры в зависимости от описанного объема подразделяют на типоразмеры согласно табл.1.

Таблица 1


	Описанный объем, не более
Типоразмер компрессора	см·с (м·ч)	м/1 ход (см/1 ход)
	при напряжении сети 220 В и частоте 50 Гц	при напряжении сети 115 В и частоте 60 Гц	при напряжении сети 220 В и частоте 50 Гц
5	250 (0,9)	—	5,0х10 (5,0)
6	315 (1,134)	378 (1,36)	6,3х10 (6,3)
8	400 (1,44)	—	8,0х10 (8,0)

1.2. Компрессоры по номинальному напряжению и частоте тока подразделяют на исполнения:

1 — на напряжение сети 220 В и частоту 50 Гц;

2 — на напряжение сети 115 В и частоту 60 Гц.

Примечание. Исполнение 1 распространяется на компрессоры, изготовляемые для нужд народного хозяйства и экспорта, исполнение 2 — только для экспорта.

1.3. Компрессоры по конструкции подразделяют на исполнения:

ХКВ — с кривошипно-кулисным механизмом;

ХШВ — с шатунным механизмом.

1.4. Компрессоры по наличию устройств охлаждения подразделяют на исполнения:

без устройства для дополнительного охлаждения;

с устройством для дополнительного охлаждения (М).

1.3, 1.4. (Измененная редакция, Изм. N 2).

1.5. Компрессоры в зависимости от условий эксплуатации подразделяют на исполнения:

УХЛ — для условий эксплуатации в районах с умеренным и холодным климатом;

Т — для условий эксплуатации в районах с тропическим климатом.

1.6. Структурная схема условного обозначения компрессора должна соответствовать следующей.

1 — Компрессор хладоновый герметичный (п.1.3);

2 — Описанный объем (см/1 ход) (п.2.2);

3 — Напряжение и частота тока (п.1.2);

4 — Устройство для дополнительного охлаждения (п.1.4), только в случае наличия;

5 — Климатическое исполнение (п.1.5), только для исполнения Т;

6 — Обозначение настоящего стандарта.

Пример условного обозначения компрессора хладонового герметичного кулисного с вертикальной осью вращения, описанного объема 5 см/1 ход, для сети с напряжением 220 В и частотой тока 50 Гц, без устройства для дополнительного охлаждения, климатического исполнения УХЛ:

ХКВ 5-1 ГОСТ 17008-85

Компрессора хладонового герметичного шатунного с вертикальной осью вращения, описанного объема 5 см/1 ход, для сети с напряжением 115 В и частотой тока 60 Гц, с устройством для дополнительного охлаждения масла, климатического исполнения Т:

ХШВ 5-2 МТ ГОСТ 17008-85.

(Измененная редакция, Изм. N 2).

Вредное пространство и объемный коэффициент полезного действия

Объем цилиндра компрессора неизбежно больше объема, описываемого поршнем. Длину цилиндра следует принимать с некоторым запасом, чтобы предотвратить при износе вкладышей шатуна удары поршня о крышки цилиндра. Кроме того, к цилиндру примыкают камеры клапанов. Избыток объема цилиндра называется вредным пространством и измеряется путем заполнения цилиндра водой.

Ввиду наличия вредного пространства не весь сжатый воздух выталкивается из цилиндра. Во вредном пространстве сжатый воздух остается и, расширяясь при обратном ходе поршня, препятствует всасыванию нового воздуха. Всасывание может начаться только тогда, когда давление воздуха во вредном пространстве сравняется с атмосферным. На рис. 80 показана кривая расширения воздуха вредного пространства ab.

Наибольший объем цилиндра не используется при изотерме. Всасывание начинается только после того, как поршень прошел точку Ь. В компрессорах расширение происходит по политропе Отношение длин be: cd и определяет объемный к. п. д. Наличие вредного пространства ограничивает степень сжатия в одном цилиндре. Так, при вредном пространстве равном объему, соответствующему 5% хода поршня, изотермическое, сжатие возможно только до 21 ат.

Воздух вредного пространства, сжатый в 21 раз, при обратном ходе поршня расширится и займет объем, в 21 раз больший, т. е. весь объем цилиндра; засасывание нового воздуха тогда уже невозможно. При 10% вредного пространства сжатие возможно только до 11 ат. При адиабатическом процессе и 5% вредного пространства в одном цилиндре можно сжать воздух до 73 ат. Процент полезного использования объема цилиндра с учетом вредного пространства называется объемным коэффициентом полезного действия. Он колеблется обыкновенно в пределах 0,95—0,80, причем значение его тем меньше, чем больше степень сжатия.

Вместе с уменьшением подачи уменьшается и расходуемая компрессором мощность. Помимо вредного пространства, на уменьшение подачи компрессора влияют неплотности поршня, клапанов и трубопровода. Отношение объема действительно подаваемого воздуха к объему, описываемому поршнем, называется коэффициентом подачи. При износе компрессоров этот коэффициент может сильно падать: для новых исправных компрессоров он приближается к объемному коэффициенту.

Компрессоры Samsung

Моторы для холодильников, устанавливаемые на агрегаты «Стинол»

Stinol 105Q — мотор компрессор TLES6F(Danfoss), GVY57AA(ASS)
Stinol 106Q — GVY66AA, TW1374YS(Т.do Brl)
Stinol 131Q — TW1374YS, GVY66AA, TLES7F
Stinol 205Q, Stinol 232Q, Stinol 242Q — TLES5F, TLES6F, GVY57AA
Stinol 256Q — TLES6F, GVY57AA, THB1355YS
Stinol RF 305 — , TLES7F, GVY57AA, THB1355YS, TW1368YS
Stinol RF 345 — TLES7F, GVY57AA
Stinol RF 370 — NLY7F, , TW1374YS

Компрессоры на холодильники «Индезит»

Indesit C 130G, C 132G — TLES6F, GVY57AA, THB1355YS
Indesit C 132 NF — TLES7F, TW1374YS, GVY66AA
Indesit C 138 G,GSL,GT,GP — TLES7F, GVY57AA
Indesit C 138 NF G,NET G,NET GSL — TLES7F, TW1374YS, GVY66AA
Indesit CA 140 — TLES7F, TW1374YS, GVY66AA
Indesit C 236 G.. — , TLES5F, GVY40AA, OF1033A
Indesit C 238 G.. — GVY40AA, TLES4F
Indesit C 240 G.. — GVY40AA, TLES4F, TLES5F
Indesit R 27 G — TLES5F, GVY57AA, TLES6F
Indesit R 32 G — GVY57AA, TLES6F
Indesit R 36 G — TLES7F, TW1374YS, GVY66AA
ARISTON MBA1167 — TLES6F, TW1374YS, GVY66AA

Зачем нужен компрессор в кондиционере и какие функции выполняет

Компрессор втягивает в себя фреон в газообразном состоянии, потом сжимает, повышая давление и в состоянии газа нагнетает его в пневматический конденсатор. При этом именно компрессор обеспечивает минимальный уровень вибрации при работе и осуществлении технологического процесса изменения давления фреона.

Научное объяснение

Кроме сжатия фреона, компрессор осуществляет поддержания режима постоянной циркуляции.

Важно! Как правило первоначальные параметры фреона составляют 3-5 Атм. давления при температуре от 10 до 20оС

Сжатие производится до параметров в диапазоне от 15 до 25 Атм., в результате чего происходит нагрев до 70-90оС. С такими параметрами фреон подается в конденсатор. Данные диапазоны считаются нормальными и рабочими.

К основным характеристикам компрессорных установок относят:

Степень компрессии. По-другому этот параметр называют степенью сжатия или максимальным соотношением давления паров фреона на выходе к максимальному значению на входе.
Объем хладагента. Этот параметр варьируется от длины фреоновой трасы и мощности самого устройства. Как правило, длина составляет от 3 до 5 метров, но ни в коем случае не менее 3 метров.

Суть дела — простыми словами

Представьте, что за окном +10°С, а в помещении +25°С. Как бы вы предложили охлаждать воздух в помещении? Правильно, открыть окно.

Почему в этой ситуации, чтобы охладить воздух в помещении, достаточно просто открыть окно? Ответ прост: потому что на улице холоднее, чем в помещении. Наружный воздух попадет в комнату и охладит её.

Компрессор не только сжимает газ, но и нагревает его! Это очень важно в кондиционерах!

Теперь другой пример. Представьте, что за окном +35°С, а в помещении +25°С. Как вы предложите охладить помещение теперь?

Открыть окно не получится — в комнате станет только жарче. Нужен другой способ. А для его реализации нужен холодильный цикл на базе компрессора. Он воплощён в кондиционере.

Иными словами, охладить что-либо за счет чего-то более холодного легко: это произойдет автоматически за счет естественного теплообмена. А для того, чтобы охладить что-то холодное за счет более горячего — нужен компрессор.

Что на самом деле делает компрессор в кондиционере

Принято считать, что компрессор сжимает хлагагент, повышает его давление. Это необходимо для последующего процесса конденсации.

На самом деле, если вдуматься в суть парокомпрессионного холодильного цикла, то компрессор нужен не только для того, чтобы сжать хладагент, а ещё и для того, чтобы НАГРЕТЬ его до температуры ВЫШЕ, чем наружный воздух

Нагреть — вот что важно! Именно потому что после компрессора он нагрет, в конденсаторе он отдаёт тепло наружному воздуху. Если бы хладагент сжали, но не нагрели, тепло наружу не могло бы быть передано

Допустим, компрессор сжал фреон в 5 раз и нагрел на 45°С (с 15°С до 60°С). В конденсаторе фреон остыл на 15°С, не меняя давления. В дросселе (ТРВ) фреон расширился в те же 5 раз, и при этом остыл на те же 45°С, что и в компрессоре. Итоговая температура фреона — 0°С. Это и есть тот самый холод, который охлаждает помещение. Внутренний воздух обдувает испаритель, температура которого постепенно растет до 15°С. Сам воздух при этом охлаждается до 15-17°С и радует нас своей прохладой.

Так вот если бы компрессор не нагрел бы фреон выше наружной температуры, и фреон бы не остыл в конденсаторе на 15°C, то попал он бы в испаритель с температурой 15°C и не смог бы охладить внутренний воздух. Именно благодаря тому что на выходе из компрессора температура хладагента достигает 60-70°С, становится возможным сбросить тепло на улицу. И именно для этого нагрева нужен компрессор в кондиционере.

Пуск и остановка компрессора

Пуск электродвигателя компрессора должен производиться при установке компрессора на холостой ход. При холостом ходе открыта выпускная задвижка на напорном воздухопроводе. На нагнетательной линии устанавливают обратный клапан, перед которым помещают задвижку выпускную или холостого хода, а за ней— задвижку напорную. Перед пуском компрессора открывают обе задвижки на напорном воздуховоде, а также задвижку на всасывающей линии, затем электродвигатель пускают в ход. Компрессор работает вхолостую, пока не достигнет полного числа оборотов, после чего постепенно закрывают задвижку холостого хода.

Современные компрессоры имеют приспособления для регулирования их работы; эти же приспособления служат и для пуска компрессора в работу. Во время пуска компрессора открывают вентили, при помощи которых полости, имеющиеся в крышке цилиндра, сообщаются с цилиндром. Эти полости настолько увеличивают вредное пространство, что производительность компрессора значительно снижается. Более совершенное устройство указано на (рис. 83).

В крышке цилиндра движется поршень 1, который при помощи маховика 2 и винта 3 может увеличивать объем вредного пространства до желаемой величины и уменьшать таким образом нагрузку компрессора до минимума. Холостой ход компрессора может быть достигнут также путем открывания всасывающего клапана при помощи специального приспособления. Перед остановкой компрессор переводится на холостой ход теми же приспособлениями, какие служат и для пуска его. На холостом ходу компрессор должен проработать около 5 мин. для охлаждения смазочного масла, придания ему большей вязкости и предотвращения стекания его со стенок цилиндра.

Производительность компрессоров

Производительность компрессоров обычно выражают в единицах объёма газа сжатого в единицу времени (м3/мин, м3/час). Производительность обычно считают по показателям, приведённым к нормальным условиям. При этом различают производительность по входу и по выходу, эти величины практически равны при маленькой разнице давлений между входом и выходом, но при большой разнице, например, у поршневых компрессоров, выходная производительность может при тех же оборотах падать более чем в 2 раза по сравнению с входной производительностью, измеренной при нулевом перепаде давления между входом и выходом. Компрессоры называются дожимающими, если давление всасываемого газа заметно превышает атмосферное.

Конструкции компрессоров

На (рис. 84) изображен одноступенчатый компрессор горизонтального типа. Станина компрессора лежит на фундаменте и прикреплена к нему болтами. В станине находится коленчатый вал с шатуном 1 и ползуном 2. Цилиндр двойного действия прикреплен к станине болтами и находится на весу, вокруг цилиндра — рубашка с водой для охлаждения, причем охлаждаются и крышки.

Всасывание воздуха происходит снизу через всасывающие клапаны передней и задней частей цилиндра. Нагнетательные клапаны находятся над ними. Производительность таких компрессоров — от 2 до 40 м3/мин. Горизонтальные компрессоры имеют число оборотов от 100 до 350 в 1 мин. Вертикальные компрессоры производительностью до 5 м3/мин применяют с 250—750 и даже 1 000 об/мин.

Вертикальные компрессоры устойчивее, чем горизонтальные, имеют меньший вес, занимают меньшую площадь и устанавливаются на более легком фундаменте. На рис. 85 показан одноступенчатый двухцилиндровый компрессор простого действия Московского завода «Борец» на 5 м3/мин, 6 ати, 750 об/мин. Компрессор непосредственно соединен с электродвигателем. Двухступенчатые компрессоры с дифференциальным поршнем завода «Борец» (рис. 86) горизонтального типа изготовляются производительностью до 30 м3/мин, вертикального типа— до 10 м3/мин.

Компрессор имеет цилиндр низкого давления 1, всасывающий клапан цилиндра 2, нагнетательный 3, вторичное сжатие происходит в кольцевом пространстве 4, после первой ступени воздух направляется в ресиверохладитель 5. Вода прогоняется через ресивер слева направо, входит снизу и, пройдя по трубкам, выходит справа сверху. После первой ступени сжатия воздух направляется перегородками зигзагообразно и подводится к всасывающему клапану второй ступени сжатия 6, после второй ступени сжатия воздух выходит через клапан 3 снизу.

Вертикальный трехступенчатый двухцилиндровый компрессор Московского завода «Борец» имеет производительность 13 м3/мин., давление—до 50 ати, 365 об/мин и мощность на валу компрессора 195 л. с Один цилиндр двойного действия является первой ступенью, второй цилиндр с дифференциальным поршнем имеет вторую и третью ступени. Четырехступенчатые компрессоры развивают давления: в первом цилиндре— 3,5 ати, во втором—18 ати, в третьем — 80 ати и в четвертом — 350 ати. Многоступенчатые компрессоры на 100 м3/мин и более наши заводы строят горизонтальными.

Клапаны применяются, как и в насосах, тарельчатые и пластинчатые. Более распространены пластинчатые кольцевые клапаны из высококачественной стали толщиной 0,75—2 мм с пружинами. Ход клапана обычно равен 4 мм. •Плотное прилегание клапана к седлу имеет большое значение для экономичности работы компрессора. На клапанах обыкновенно отлагается нагар масла (карбонизация), который препятствует плотному закрыванию клапана. Поэтому не следует допускать обильную смазку цилиндра и необходимо периодически очищать клапаны.

Комплект поставки

Дополнительно может комплектоваться терморегулятором и магнитным пускателем.

Число оборотов коленчатого вала, об/мин

Доставка прибора Холодильные агрегаты ФАК по России осуществляется ТК:

Стоимость доставки

Стоимость доставки до терминала транспортной компании — бесплатно
Отгрузка товаров с раздела «Склад» — в течении суток после оплаты счета
Возможна адрессная доставка по городу Белгород (оговаривается и просчитывается индивидуально)

«ООО Зелаз» — сайт по продаже и поставке промышленного оборудования от ведущих отечественных производителей. Вся продукция в каталоге не со склада и хранения, а новая, оригинальная, сертифицирована и проходит заводскую поверку в отличии от существующих на промышленном рынке аналогов китайского производства. Купить промышленное оборудование можно по всей территории России в наших региональных отделениях. Для компаний участвующих в тендерных торгах, мы предлагаем конкурентные цены.

Телефон (бесплатно по всей России): 8 800 200-66-80

Адрес: РФ, 308004, г.Белгород, ул. Щорса, дом.49, кв.380

+380 показать номер +380 (50) 486-76-60 Директор

Схема работы компрессора

Рассмотрим работу двух типовых установок компрессоров, которые используются в кондиционерах и иных климатических установках.

Кроме домашних сплит-систем компрессорами обеспечиваются и климатические установки внутри автомобилей. По сути, компрессор является нагнетателем вытеснительного принципа действия.

Компрессор кондиционера

С помощью нагнетателя происходит «всас» охлажденного фреона из зоны разряжения, при этом сам фреон пребывает в газообразном состоянии. Сжатием повышается давление, а вследствие и температура фреона. Для будущего охлаждения – это главные технологические условия.

Важно! Для продления срока службы и правильной эксплуатации используется только компрессорное масло. Какая-то его часть остается в самом компрессоре, а остальная циркулирует по системе

Для того чтобы давление не было превышено до разрушающих параметров, в конструкции компрессора предусмотрен предохранительный клапан.

Схемы работы кондиционеров подразумевают совместное применение со следующими видами установок:

Аксиально-поршневые.
Аксиально-поршневые диском, который вращается наклонно.
Роторные или лопастные.
Спиральные.

Аксиально-поршневой нагнетатель

Наклонный диск приводится в движение приводным валом. При вращении диск заставляет поршни двигаться возвратно-поступательно. Движение поршней параллельно валу. Количество поршней варьируется в зависимости от мощности – их может быть 3, 5, 7 или 10. Количеством поршней формируется рабочий такт совместно с открыванием-закрыванием клапанов.

Важными параметрами, которые обязательно указываются в рабочей схеме, являются:

Мощность. Зависит от частоты вращения компрессорного вала. Диапазон варьируется от 0 до 5000-6000 об/мин.
Зависимость от скорости работы двигателя. Чтобы нивелировать этот параметр, используются установки с изменяемым рабочим объемом. Для это применяется компенсирующий наклонный диск.

Для того чтобы изменить угол наклона диска, необходимо использовать пружины в корпусе. Их затягивание или ослабление приводит к изменению геометрической проекции расположения диска на валу. Таким образом происходит изменение параметров производительности.

Характеристики компрессоров СК производства Атлант:

Сопротивление обмоток электродвигателей компрессоров в холодном состоянии:

Характеристики компрессоров С-К, С-КМ, С-KO

, ,

60 — пусковая обмотка = 63,5 Ом рабочая обмотка = 40,4 Ом РКТ-1
75 — 43,4 / 26,4 РКТ-1;
100 — 27,9 / 18,9 РКТ-1;
120 — 21,1 / 18,3 РКТ-2;
140 — 20,1 / 15,1 РКТ-2;
160 — 19,6 / 14,7 РКТ-2;
175 — 19,1 / 14,3 РКТ-2;
200 — 17,6 / 11,9 РКТ-3.

, ,

С-КН 60Н5-02: 60 ВТ; 34,3 — 21,7 Ом; PKT-5;
C-KH 90H5-02: 90 ВТ; 27,9 — 18,9 Ом; PKT-5;
C-KH 110H5-02: 110 Вт; 21,1 — 18,3 Ом; PKT-6;
C-KH 130H5-02: 130 Вт; 21,1 — 18,3 Ом; PKT-6;
C-KH 150H5-02: 150 Вт; 20,1 — 15,1 Ом; PKT-6.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПРЕССОРОВ АТЛАНТКомпрессоры холодильников СТИНОЛ

В холодильниках СТИНОЛ применяются компрессоры различных производителей. Основные характеристики этих агрегатов представлены в табл. П1.1.

Таблица П1.1 Основные характеристики компрессоров, применяемых в холодильниках СТИНОЛ

К данному руководству

1.1 Обозначение указаний по технике безопасности 1.2 Необходимая квалификация персонала 1.3 Общие указания по технике безопасности 1.4 Использование по назначению 3.3 Предельные значения использования 3.4.1 Предельные значения использования R134a 3.4.2 Предельные значения использования R407C 3.5.1 Предельные значения использования R404A/R507 3.5.2 Предельные значения использования R22 4.2 Максимально допустимое наклонное положение 4.4 Нагрузка на главный подшипник 4.5 Монтаж электромагнитной муфты 4.8 Управление запорными вентилями 4.9 Принцип действия блокируемых соединительных элементов для проведения ТО 5.1 Подготовка к вводу в эксплуатацию 5.2 Проверка предела прочности при сжатии 5.3 Проверка герметичности 5.8 Сальник, опорожнение резервуара для масла 5.9 Предотвращение гидроударов 6 Техническое обслуживание 6.3 Рекомендации по использованию запасных частей 6.4 Встроенный разгрузочный клапан 6.5 Выдержка из таблицы смазочных материалов 7 Дополнительное оборудование 8 Технические характеристики 10 Декларация о соответствии компонентов Перед проведением монтажа и использованием компрессора прочтите данное руководство, чтобы избежать недоразумений и повреждений. Неверные монтаж и использование компрессора могут привести к тяжелым травмам или смерти. Соблюдайте указания по технике безопасности, приведенные в данной инструкции. Передайте данное руководство вместе с установкой, в которую встроен компрессор, GEA Bock GmbH72636 Frickenhausen GEA Bock GmbHBenzstraße 772636 FrickenhausenГермания Телефон +49 7022 9454-0Факс +49 7022 9454-137bock@gea.comwww.bock.de

Как устроен компрессор: основные элементы, виды

Рассмотрим основные виды компрессоров, которые применяются в кондиционерах и сплит-системах, и походу рассмотрим нюансы их устройства.

Роторные компрессоры

В сплит-системах этот тип компрессоров максимально распространен. Большая их часть производится в Японии, Китае (80% от общего числа компрессоров) и остальных передовых странах Юго-Восточной Азии.

Спиральные компрессоры

Монтируются в установках, которые используются для коррекции климата в больших жилых и индустриальных помещениях. Спиральные компрессора являются элементом бытовых и полупромышленных кондиционерах, а также в промышленных холодильных установках.

Винтовые компрессоры

Благодаря большой мощности, такие компрессорные установки монтируются в промышленных сплит-системах и кондиционерах, чиллерах с воздушным и водяным охладительным контуром. В настоящее время винтовые компрессоры монтируют во многих моделях коммерческих кондиционеров.

Поршневые компрессоры

Данный вид можно считать морально устаревшим, так как конструктивно и технологически он является прародителем всех автоматических компрессорных установок. В настоящее время он используется в холодильной технике первого поколения.

Компрессора данного типа дооснащаются электрическими двигателями с вертикальным расположением вала, не издающим большого шума при работе.

Важно! Поршневые установки делятся на кривошипно-шатунные и кривошипоно-кулисные. Они отличаются высокой производительностью и эксплуатируются в условиях повышенных нагрузок, то есть в кондиционерах высокой мощности.

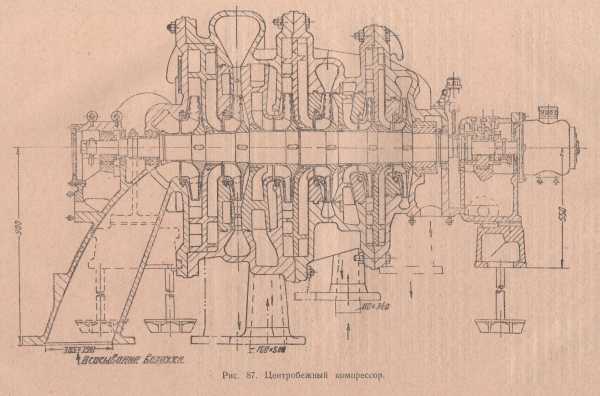

Центробежный компрессор

Центробежный компрессор H3J1 К-250—61—1 предназначен для сжатия воздуха до давления 9 кг/см2 и приводится в движение высокооборотным электродвигателем через повышающую зубчатую передачу. Компрессор имеет шесть ступеней сжатия с двумя промежуточными воздухоохладителями. Корпус компрессора отлит из чугуна и имеет разъемы в вертикальной и горизонтальной плоскостях.

Входные и выходные патрубки направлены вниз. После первых рабочих колес каждой секции установлены прямолинейные диффузоры и обратные направляющие аппараты в виде отдельных каналов (рис. 87). Каждый диффузор имеет 10 постепенно расширяющихся каналов, которые постепенно переходят в 10 каналов обратного направляющего аппарата. После второго колеса первой секции установлен диффузор с лопатками обтекаемого профиля. Из этого диффузора, а также из вторых колес второй и третьей секции воздух выходит в улитки, отлитые заодно с корпусом.

Ротор компрессора имеет рабочих колес: два колеса (первая секция) — с лопатками, нормально загнутыми назад, четыре — с лопатками, сильно загнутыми назад. Лопатки колес первых двух секций штампованные, колес третьей секции — выфрезерованные в теле диска. Компрессор снабжен автоматическим регулирующим устройством, посредством которого поддерживается постоянное давление нагнетания.
