Выдавленный поршень в заднем тормозном цилиндре ваз: причины и способы решения проблемы

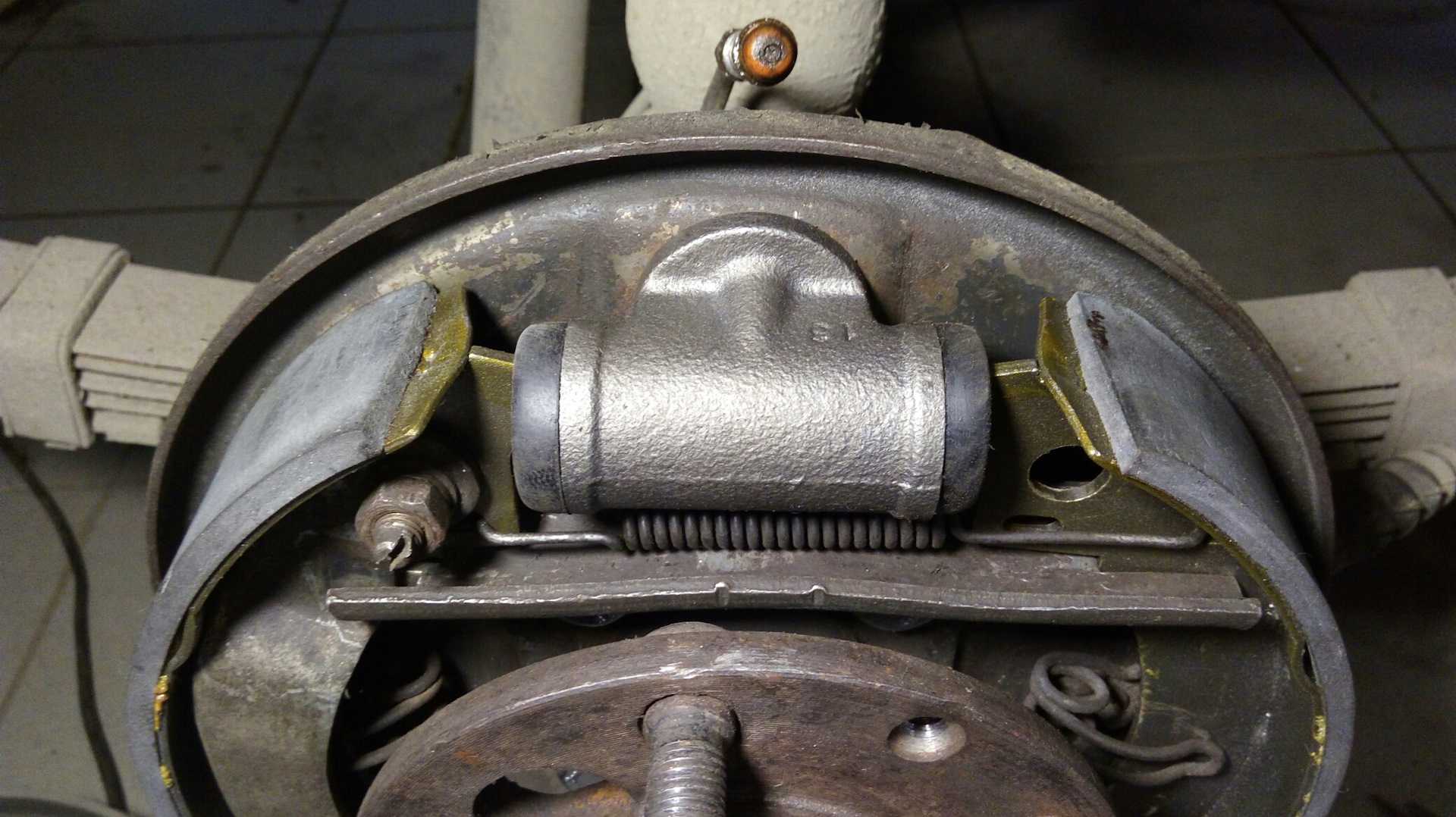

Симптомы выхода из строя заднего тормозного цилиндра и их проверка

Чтобы проверить работу заднего тормозного цилиндра, нужно выявить симптомы. Симптомы выхода из строя задних тормозных цилиндров могут быть различны. Косвенными причинами для беспокойства могут быть:

Спасибо за подписку!

  • незначительное, но стабильное падение уровня тормозной жидкости в бачке;
  • недостаточное тормозное усилие на заднюю ось или неравномерное затормаживание левого и правого задних колес.

Впрочем, вышеперечисленное может быть вызвано и иными неполадками. Оценить же «самочувствие» именно цилиндров наверняка можно лишь при их визуальном осмотре. Обычно это делается при замене задних тормозных колодок.

О повреждении уплотнительного кольца могут свидетельствовать подтеки тормозной жидкости на их поверхности. Достаточно серьезным поводом для беспокойства за состояние цилиндров может быть их излишне окисленная поверхность. В данном случае поршни могут уже не так резво ходить в корпусе. Проверить это можно с помощником, который должен плавно нажимать на педаль тормоза или следить за ходом поршней и придерживать колодки, пока это делаете вы. «Тормозить» нужно очень аккуратно, иначе поршни могут полностью выйти из цилиндра.

Если при торможении автомобиль явно уводит от прямолинейного движения, чаще всего это признак заклинивания или подклинивания поршней в тормозных цилиндрах в связи с коррозией их рабочих поверхностей.

Поршни заклинивают и в задних, и в передних тормозных цилиндрах. Особенно благоприятные условия для заклинивания у передних дисковых тормозов. Здесь значительно больше нагрев, а тормозная жидкость, как известно, гигроскопична, в ней практически всегда присутствует влага.

Если к тому же вы давно не меняли тормозную жидкость, то воды в ней может быть более 5 %. Последнее очень опасно и не в связи с заклиниванием поршней. При интенсивном торможении, например на горной дороге, из-за сильного нагрева тормозных механизмов жидкость закипит, и рабочие тормоза станут неработоспособными.

Если поршни цилиндров барабанных тормозов возвращаются после торможения в исходное положение пружиной, стягивающей колодки, то колодки дисковых тормозов отводятся от диска только за счет упругости резиновых уплотнительных колец и торцевого биения диска.

При «прихватывании» поршней в тормозных цилиндрах можно заменить не только тормозную жидкость, но и цилиндры с поршнями. Однако, практика показывает, что они еще могут послужить — достаточно сменить тормозную жидкость и «раскачать» поршни в цилиндрах. В случае задних тормозных цилиндров все просто — эти цилиндры сквозные, а вот передние — глухие.

«Раскачать» поршни в передних цилиндрах дисковых тормозов можно различными способами. Самый простой: подручными средствами утапливаем поршень в цилиндр, после чего, нажав на педаль тормоза, возвращаем его обратно. И так, пока поршень не восстановит необходимую подвижность. При «раскачке» поршней нельзя опираться инструментом на диск (чугунный), его легко повредить.

Приспособление для раскачивания поршней в тормозных цилиндрах дисковых тормозов.

При незначительном заклинивании «раскачать» поршни можно быстрее, поместив между ними и диском резиновые прокладки, выполняющие роль пружин. В более сложных случаях поршни «раскачивают» при помощи приспособления, показанного на рисунке выше. При его применении снимают суппорт и вынимают тормозные колодки. Затем отсоединяют шланг тормоза.

При вращении винта воротком, лапки расходятся, утапливая поршни в цилиндры. Винт имеет на концах правую и левую резьбу. Фиксация приспособления осуществляется винтами М6-20, завернутыми в одну из лапок.

Извлечение поршней из тормозных цилиндров.

Если «раскачать» поршень в тормозном цилиндре не удалось или предполагается серьезный ремонт тормозной системы с заменой уплотнений, поршни необходимо извлечь. Рекомендуемый обычно способ извлечения поршней, заключающийся в подводе сжатого воздуха, прост и удобен. Но, во-первых, необходимо иметь сжатый воздух, а, во-вторых, воздух под давлением (в отличие от жидкости) — аккумулятор энергии. Последнее делает рассматриваемый способ небезопасным.

На автомобилях ВАЗ поршень можно извлечь легкими постукиваниями молотка по стержню (диаметр 5 мм, длина 50 мм). Но для того, чтобы стержнем добраться до поршня, необходимо просверлить по оси цилиндра отверстие диаметром 5 мм (потом в отверстии нарезается резьба М6 для установки винта-заглушки).

По материалам книги «Приспособления для ремонта автомобилей». Росс Твег.

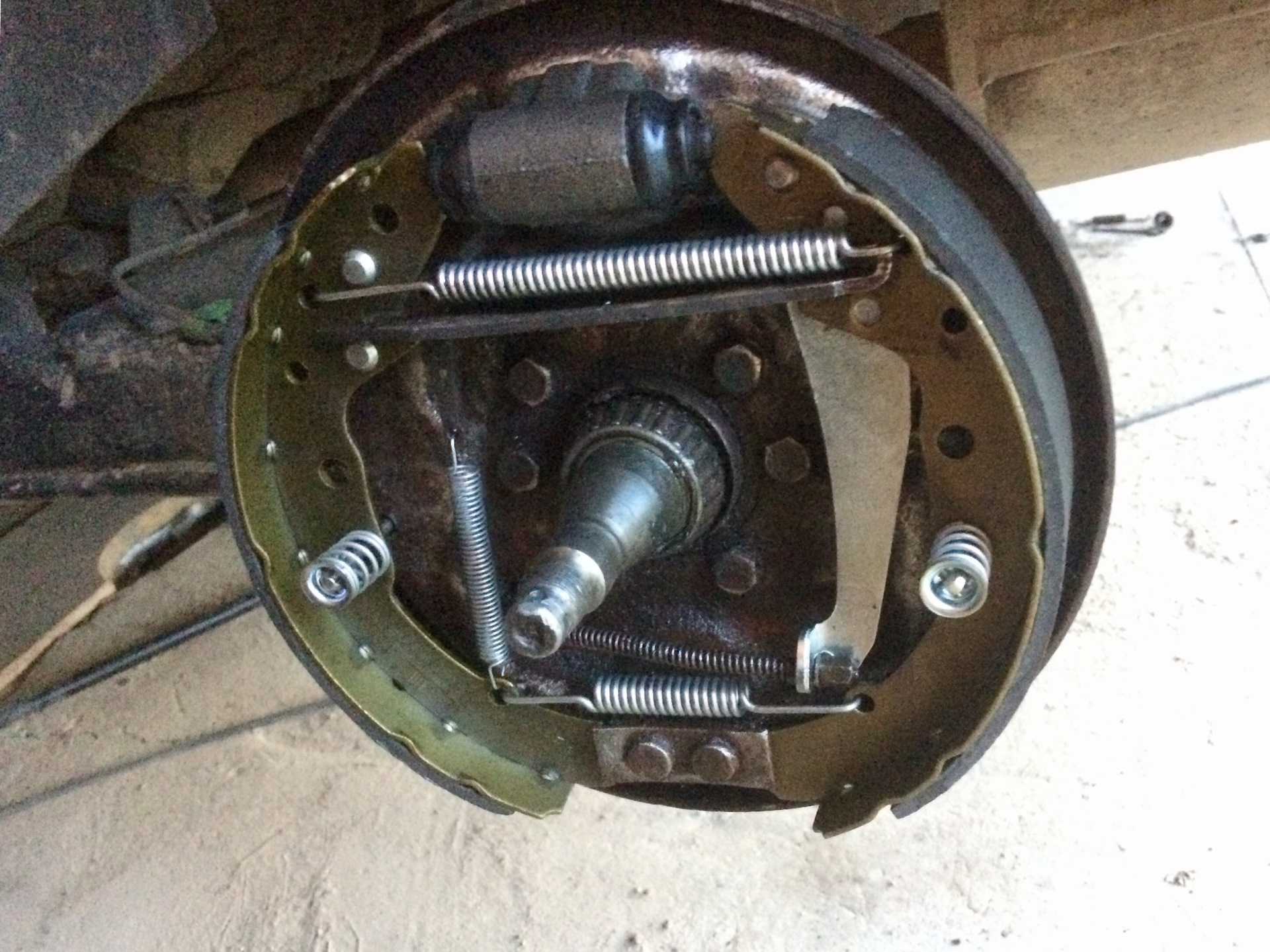

Пошаговая инструкция по замене поршня заднего тормозного цилиндра

Шаг 1: Подготовка к замене

Перед началом работы необходимо подготовить инструменты и материалы:

  • Набор ключей
  • Насос для откачки тормозной жидкости
  • Новый поршень цилиндра
  • Новые ушки крепления пружин
  • Новые прокладки
  • Тормозная жидкость DOT 4

Также необходимо подготовить место для работы и защитить кожу от попадания тормозной жидкости, которая может вызвать ее раздражение.

Шаг 2: Откачка тормозной жидкости

Необходимо откачать тормозную жидкость из цилиндра. Для этого подсоединяем насос к клапану отвода жидкости и откачиваем жидкость в подходящий контейнер. Таким образом мы избавимся от жидкости, которую мы можем испачкать в ходе работы.

Шаг 3: Снятие колодок и цилиндра

Необходимо снять колодки и цилиндр. Для этого необходимо открутить болты крепления цилиндра, после чего снять колодки и цилиндр.

Шаг 4: Замена поршня

Необходимо снять пружины и старый поршень. Место, где стоял поршень, необходимо очистить и смазать силиконовой смазкой. Установить новые ушки крепления пружин и новый поршень. Сушить поршень в хорошо проветриваемом месте.

Шаг 5: Сборка тормоза

Необходимо собрать тормоз, установив новую прокладку и цилиндр, после чего затянуть болты крепления цилиндра. Подключить насос для заправки тормозной жидкости и заправить тормозную систему DOT 4 жидкостью. Таким образом мы устраняем возможные пробои в ее работе.

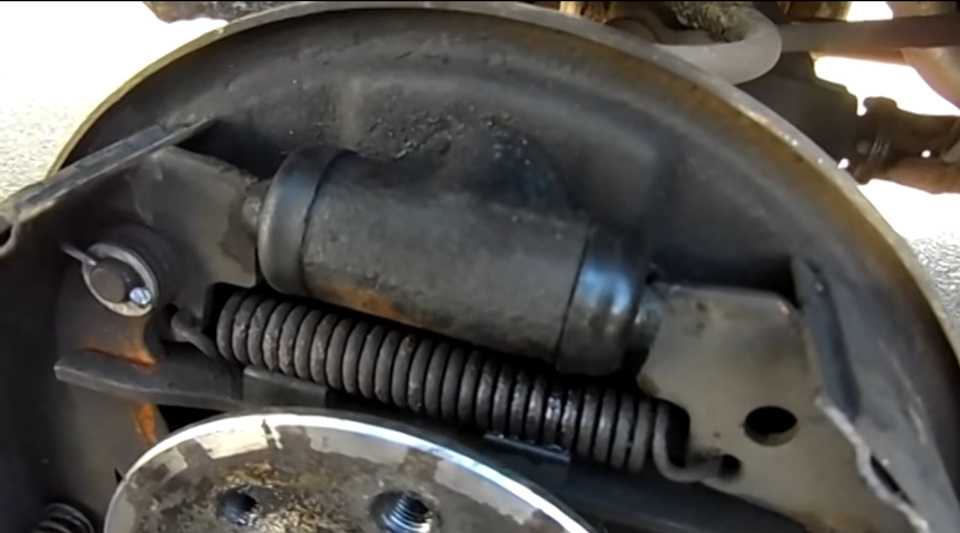

Потек тормозной цилиндр заднего колеса. Что делать?

Течет (потек) тормозной цилиндр заднего колеса — неисправность требующая немедленного устранения.

На примере тормозных цилиндров (колесных тормозных цилиндров) задних колес тормозной системы автомобиля ВАЗ 21093 рассмотрим в чем причина этой неисправности и как ее устранить самостоятельно.

Признаки неисправности: течет тормозной цилиндр заднего колеса

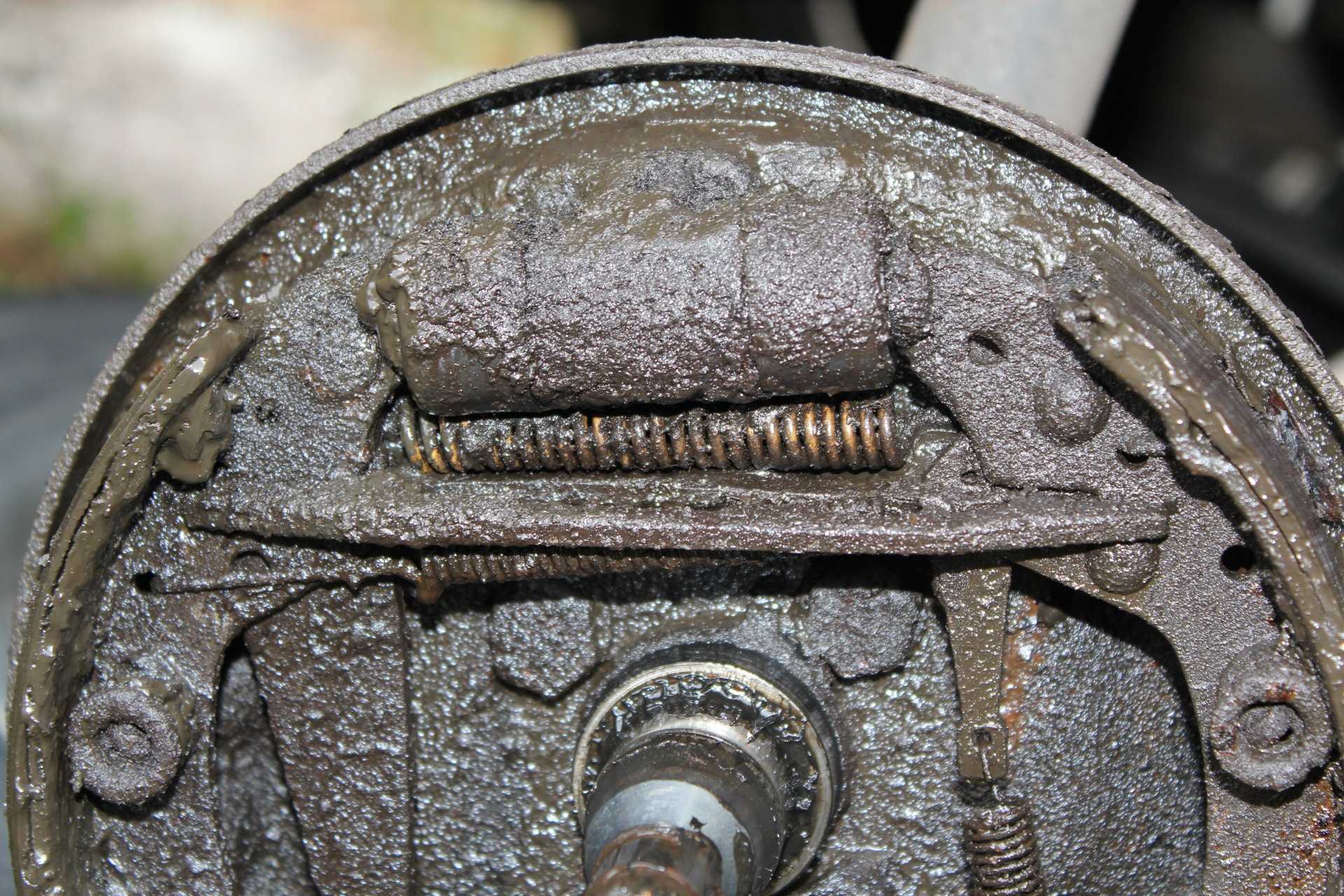

Потеки тормозной жидкости на нижней части тормозного барабана и опорного щита тормозного механизма

Заметны если осматривать заднее колесо с внутренней стороны. Если снять тормозной барабан внутри него все будет залито тормозной жидкостью.

Потеки под штуцером прокачки и (или) наконечником трубки к цилиндру

После ремонта или замены тормозного цилиндра штуцер прокачки и (или) наконечник трубки к тормозному цилиндру не были затянуты до конца или затянуты с перекосом.

Падение уровня тормозной жидкости в бачке на главном тормозном цилиндре

Приходится постоянно доливать тормозную жидкость.

Снижение эффективности торможения

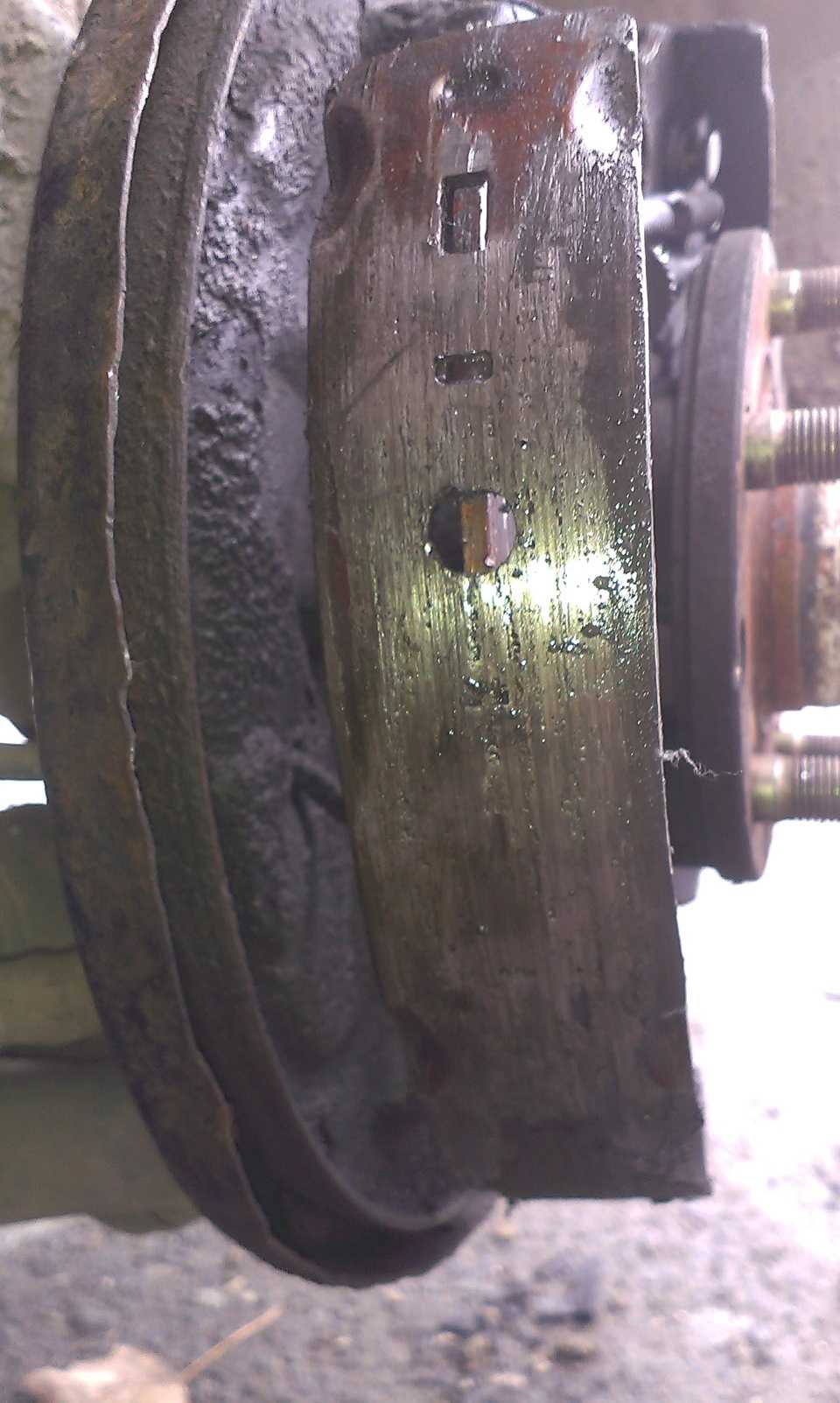

Педаль тормоза становится «ватной» так как тормозной барабан смазывается тормозной жидкостью из цилиндра и колодки скользят по нему. Желаемого быстрого торможения после ее нажатия не происходит.

«Ручник» хуже держит автомобиль не смотря на полностью поднятый рычаг.

Причины неисправности: потек тормозной цилиндр заднего колеса

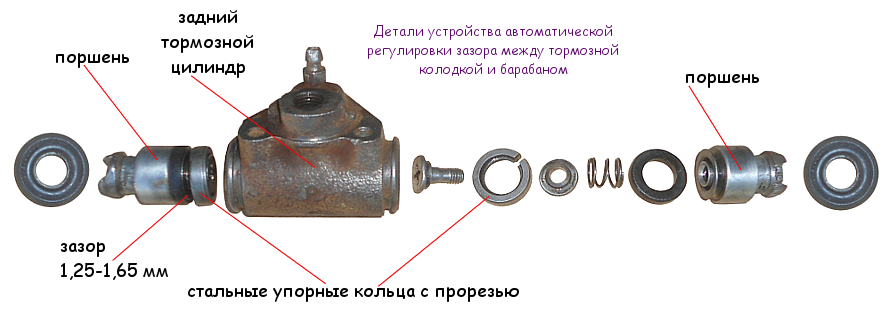

Изношены уплотнительные кольца тормозных цилиндров

Уплотнительные кольца расположены на поршнях цилиндров. Они постоянно перемещаются вместе с ними при торможении автомобиля и не дают тормозной жидкости вырваться наружу. Со временем происходит их возрастной износ и соответственно разгерметизация цилиндра. Тормозная жидкость сначала просто сочится (цилиндр «потеет»), а потом просто течет все больше и больше (цилиндр потек).

На скорость износа так же влияет качество тормозной жидкости (загрязненность), состояние зеркала внутри тормозного цилиндра (по которому движутся уплотнительные кольца), состояние пыльников цилиндров (под них может попасть грязь), степень износа тормозных колодок (при сильном износе поршни слишком сильно выдвинуты из цилиндров, что может быть причиной смещения и разрыва пыльников).

Износ зеркала тормозного цилиндра

Увеличение шероховатости рабочей поверхности — внутреннего зеркала (полированного покрытия) тормозного цилиндра приводит к нарушению плотности прилегания к нему уплотнительных колец поршней и его разгерметизации.

Причины повреждения зеркала: попадание грязи через порванные или смещенные пыльники, тормозная жидкость с загрязнением и (или) низкого качества, давно не менялась (впитала много воды, а где вода, там коррозия).

Износ или смещение пыльников тормозных цилиндров

Пыльники тормозных цилиндров выходят из строя по причине возрастного усталостного износа. Они так же могут смещаться (соскакивать со своих посадочных мест) после неправильной установки при ремонте, либо при сильном выдвижении из цилиндров их поршней из-за большого износа тормозных колодок и (или) барабанов.

Непредсказуемо ведут себя тормозные цилиндры задних колес и их детали в случае низкого качества изготовления. В таком случае они могут выйти из строя прямо сразу после их установки в тормозные механизмы задних колес.

Плохо затянут наконечник трубки к цилиндру или штуцер прокачки

При ремонте слабо затянули.

Что делать если возникла неисправность: потек тормозной цилиндр заднего колеса?

Самый оптимальный вариант, так как стоит новый цилиндр не дорого, менять его не так уж сложно и проблем с подтеканием тормозной жидкости удастся избежать на длительное время.

Заменить уплотнительные кольца и пыльники

Такой ремонт целесообразен в случае, если зеркало цилиндра в хорошем состоянии. Ремкомплект заднего тормозного цилиндра автомобиля ВАЗ 21093 стоит очень не дорого. Но установка его более сложная и длительная, чем просто замена цилиндра новым.

Подтянуть наконечник трубки к цилиндру и (или) штуцер прокачки

Применяем специальный ключ для затягивания.

Заглушить тормозной цилиндр заднего колеса

Способов заглушки несколько. Вот самый простой: отсоединить тормозную трубку, идущую к текущему цилиндру заднего колеса от главного тормозного цилиндра, а на ее место завернуть заглушку (кусок загнутой тормозной трубки с наконечником).

После всех манипуляций с колесным тормозным цилиндром рекомендуется прокачать тормозную систему.

Примечания и дополнения

Тормозную жидкость в тормозной системе автомобиля ВАЗ 21093 рекомендуется заменять новой раз в пять лет. Так как она гигроскопична, впитывает влагу из окружающего воздуха. Повышенное содержание воды вызывает коррозию внутренних поверхностей тормозных цилиндров и их течь.

Несоответствие диаметров тормозного диска и колодок

Один из возможных факторов, вызывающих выдавливание тормозного цилиндра заднего колеса на ГАЗели, может быть связан с несоответствием диаметров тормозного диска и колодок. Это может произойти при замене одной из этих деталей без учета требуемых размеров и спецификаций.

Когда диаметр тормозного диска превышает диаметр колодки, между ними образуется зазор. При нажатии на педаль тормоза, тормозной цилиндр сталкивается с зазором вместо колодки, что может привести к неполному контакту и неэффективности торможения заднего колеса. В результате давление газа в цилиндре возрастает, и он начинает выдавливаться.

С другой стороны, если диаметр колодки превышает диаметр тормозного диска, колодка будет натирать об бордюр или другие препятствия на дороге, что может вызвать износ колодки и привести к перегреву тормозной системы.

Чтобы избежать таких проблем, важно использовать тормозные диски и колодки, соответствующие рекомендациям производителя. Регулярные проверки тормозной системы и своевременная замена изношенных деталей также помогут предотвратить несоответствие диаметров и повысить безопасность вождения ГАЗели
