О системе ВАЗ 2114
Как известно ВАЗ 2114 является практически копией автомобиля ВАЗ 2109, но только подвергшейся рестайлингу. ВАЗ 2114 унаследовала почти все параметры «девятки» за исключением одного, четырнадцатая модель выпускалась всегда только с инжекторными двигателями, а вот «9-ка» стартовала с конвейера еще с карбюраторными двигателями.
Всем известно о надежности и неприхотливости инжекторного двигателя по сравнению с карбюраторными аналогами. В настоящее время автомобилей с карбюраторами становится все меньше и меньше, а выпуск таких автомобилей и вовсе запрещен из-за норм евростандартов.
Инжекторная система ВАЗ 2114 оснащается огромным количеством различных датчиков, которые участвуют в ходе работы двигателя. Иногда случается, что какой-нибудь из датчиков может выйти из строя и тогда работа всего ДВС становится неправильной, загорается лампа «CheckEngine», повышается расход топлива и многое другое. Чтобы быстро и точно определить проблемы неисправности автомобиля необходимо знать все признаки неисправностей датчиков для выявления виновника проблемы.
В данной статье рассказывается о датчиках системы управления двигателем ВАЗ 2114, а именно подробно описан каждый из датчиков, где он расположен и за какую функцию отвечает. Прочитав данную статью, Вы с легкостью научитесь определять вышедшие из строя датчики, а так же будите знать о их местонахождении.
Замена датчика холостого хода
Замена датчика начинается, выполняем демонтаж устройства.
Снимаем экран мотора с LADA Kalina и отсоединяем кабельные разъемы от соответствующих колодок на дроссельном блоке и регуляторе холостых оборотов.
Чтобы отсоединить патрубки обогрева потребуется частично слить антифриз. Выполняем указанные манипуляции.
Для демонтажа самого устройства нам понадобится обычная отвертка, имеющая крестообразный профиль.

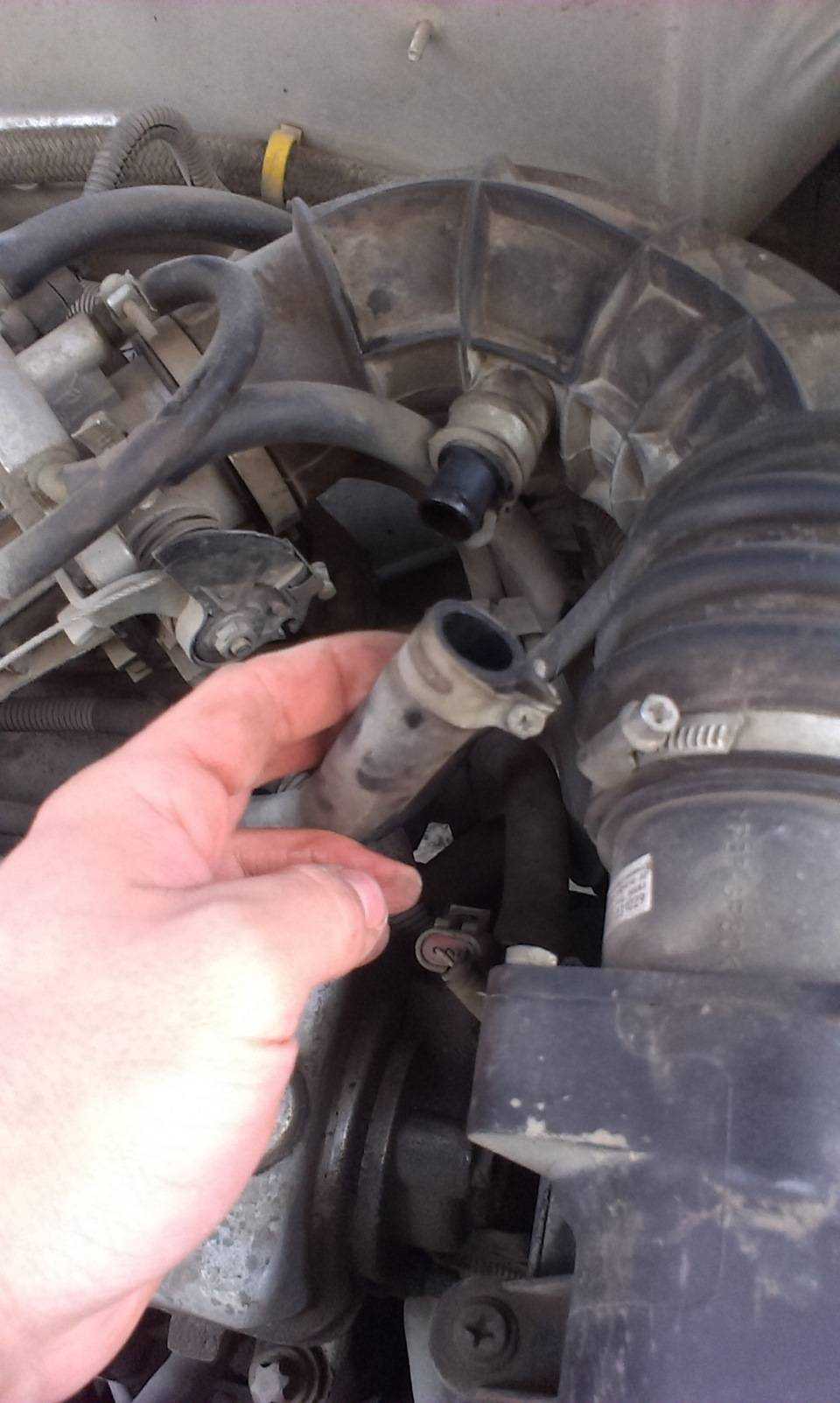

Снимаем патрубок, ведущий от системы проветривания картера. Делаем это путем ослабления хомутов и их сдвига. Этот шланг временно откладываем.
Такие манипуляции повторяем с патрубками подвода хладагента (если они ранее не сняты) и продувки контура абсорбера.
Воспользовавшись ключом на «13» (головкой удобнее), выполняем съем дроссельного блока. Он прикреплен к впускному ресиверу гайками.

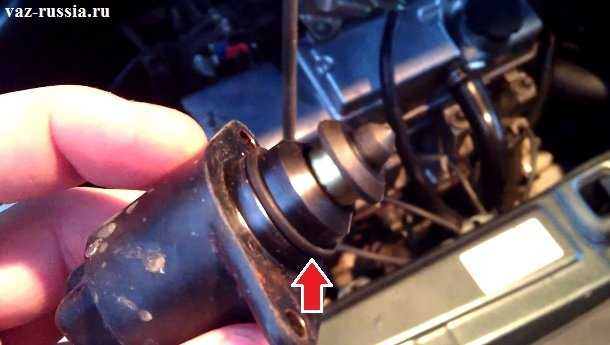

Смотрим на прокладку
Если обнаружены повреждения, то обязательно меняем, иначе система впуска получит нежелательные подсосы воздуха.
Монтаж регулятора в машине LADA Kalina также прост и выполняется с «прицелом» на обратную последовательность манипуляций при разборке.
Здесь важно предварительно замерить иглу. Оптимальное положение будет подтверждать выход из корпуса регулятора на длину не менее 23 мм
Для замерного действия привлекаем штангенциркуль. Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель).
Оголенный край элемента прикладываем к отрицательному контакту. Игла движется медленно, в связи с чем, потребуется достаточно много таких касаний.
Перевіряємо свічки
Важливо дізнатися, чи надходить іскра в циліндри. Для цього вам знадобиться свічковий ключ. Відкрутіть свічку з непрацюючого циліндра, огляньте її електрод. Якщо ви побачили нагар або закопченность, то такий елемент слід замінити. Вичистити свічку можна, але це не назавжди, а лише на час вирішить проблему.
Тепер перевіримо свічку на наявність іскри. Підключіть до неї високовольтний провід і покладіть її металевою частиною до корпусу мотора. При цьому покладіть так, щоб електрод не торкався корпусу. Далі запросіть помічника. Його завдання – крутити стартер, а ваша – вести спостереження за свічкою. Якщо при роботі стартера йдуть іскри, то у вас можуть бути проблеми з проводами. Також це пов’язано з непрацюючою котушкою, ЕБУ або датчиком положення коленвала. Ймовірно, є зміщення ременя ГРМ, що може бути причиною троения на ходу.
Проверка сопротивления
Для этого необходимо отсоединить клемму, питающую РХХ. Далее, при помощи тестера, установленного в режим проверки сопротивления, снять данные с клемм А-B и C-D. Рабочее сопротивление должно быть в диапазоне от 0.4 до 0.8 Ом.
Электрическая проводимость
Если сопротивление в пределах нормы, необходимо проверить электрическую проводимость. Для этого необходимо отсоединить разъем. Далее необходимо подключить «+» к клемме A. После провести замер выходного напряжения с остальных контактов. Оно должно быть равно 12 вольтам. При этом рабочее сопротивление должно увеличиться до 50 Ом.
Корпус
Проверка замыкания между корпусом очень важна. РХХ может показывать рабочее сопротивление в пределах нормы, но быть замкнутой с корпусом. Для проверки необходимо установить тестер в режим «прозвонка». Далее один щуп тестера соединить с корпусом, а другой по очереди присоединять к токопроводящим контактам в гнезде регулятора. Если один или несколько контактов замкнуты с корпусом, такая деталь является неисправной.
Как проверить работоспособность устройства?
Можно самостоятельно проверить рабочее состояние РХХ, для этого есть несколько способов. Они следующие:
- С помощью измерительных приборов. Вооружаемся мультиметром или тестером. Извлекаем регулятор из посадочного места, подключаем аккумулятор. К РХХ подсоединяем колодку с проводами, а затем поворачиваем ключ зажигания. Измеряем напряжение на выводах, оно должно быть не менее чем 12 В. Идеальным значением считается 13,5 В. Если напряжение меньше — проверьте аккумулятор, если вовсе отсутствует — это обрыв цепи. Проверьте целостность контактов, возможно, проблема в них.
- Второй вариант — визуальный. Приборы не нужны, берем колодку с проводами, включаем зажигание и надеваем ее на регулятор. Игла должна выдвинуться — это признак рабочего состояния механизма. Если этого не произошло — с большой вероятностью придется искать замену датчику.
Перед заменой стоит попробовать промыть устройство, поскольку загрязнение может мешать механизму корректно работать. Смочите ватную палочку в жидкости для очистки карбюратора, а затем промойте контакты. Очистителем смажьте и иглу, а также поверхность устройства.
Поскольку РХХ ВАЗ практически не подлежат ремонту, возникает вопрос, какой лучше регулятор поставить вместо старого? Идеальным вариантом является аналогичная модель, но для замены также можно использовать Омегу серии 2112-114830 или КЗТА серии 2212-1148300-04. Оригинал подойдет лучше, но если его нет, без проблем можно установить один из двух приведенных вариантов.
Первый способ
- Обзаведитесь тестером, если ранее у вас его не было.
- Отключите ДХХ от колодки с проводами.
- Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
- С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
- На включенном зажигании тестер должен показывать минимум 12 Вт.
- Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
- Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
- Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
- По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
- Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.
Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:
- Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
- Если есть возможность, попробуйте отремонтировать РХХ;
- При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.
Неисправный датчик
Замена
Для работы вам потребуется:
- Новый регулятор, подходящий для вашего ВАЗ 2114;
- Ветошь;
- Крестовая отвертка;
- Ключ на 13 миллиметров;
- Очиститель для карбюраторов;
https://youtube.com/watch?v=n_LxWHJEeo0
Имея в наличии необходимые инструменты и материалы, можно приступать к работе.
- Поставьте автомобиль на ровную площадку, включите ручник.
- Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
- Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
- Снимите защитный кожух с силового агрегата.
- Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
- Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
- Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
- Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
- Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
- Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
- Снимите разъем датчика с клемм.
- При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.

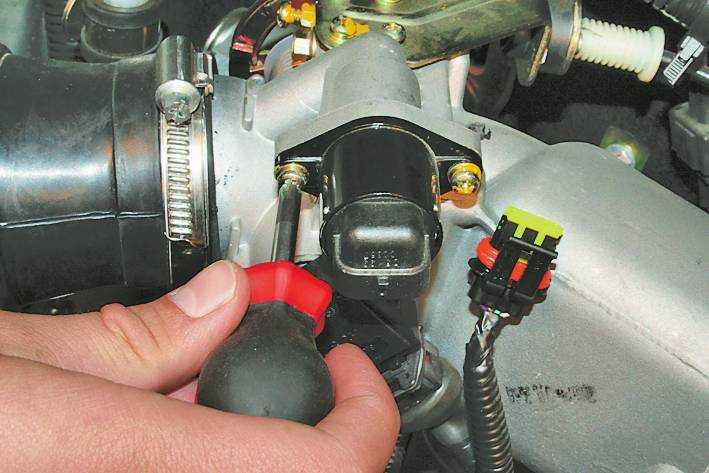

- Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
- Достаньте из крепежного гнезда регулятор.
- Промойте с помощью карбюраторного очистителя весь дроссельный узел.
- Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
- Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
- Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
- Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
- Подключите разъем на клеммы устройства.
- Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
- Поставьте обратно защитный кожух двигателя.
Процедура замены
После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.
Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.
Ремонт
Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.
- Попробуйте промыть старый датчик.
- Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
- Далее очистителем обильно обрабатывается шток, игла и пружина.
- Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
- Повторно промойте устройство, а затем верните его на место.
- Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.
Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:
Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора
Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.
Так через клапан не будет подсасываться воздух.
Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.
Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!
Загрузка …
Троїть в сиру погоду
Так, і це не жарт. Багато власників, які мають автомобілі сімейства ВАЗ, відзначають, що нещодавно вимиті або просто в сирій день “залізні коні” починають троїти.
Серед поширених причин – рідина, яка потрапила в свічкові колодязі.
В результаті свічка перестає іскрити, а значить, циліндр не може працювати правильно. Але це ще далеко не все.
Так, могли вийти з ладу різні датчики з-за впливу агресивного середовища. Також при митті апаратами високого тиску могли пошкодитися різні вразливі деталі.
Що стосується умов зовнішнього середовища, то в сиру погоду троїть двигун після тривалого простою. Запуск мотора відбувається не відразу, а з п’ятого-шостого рази. Робота мотора нерівна і нестабільна до повного прогріву. Візуальний огляд найчастіше результатів не дає. Робота мотора стає нормальною через деякий час до повного охолодження або до чергового дощу. Причина тут частково така ж, як і після автомийки.
Вогкість, а точніше, конденсат накопичується під корпусом трамблера. Є простий спосіб діагностувати цю проблему. Заведіть двигун в темряві. Якщо ви побачите у себе під капотом вогники, потрібно замінити дроти.
Не варто забувати і про свічках. Якщо двигун в вогкість не хоче заводитись, то, швидше за все, свічки просяться на заміну. Можливо, вони перестали давати сильну іскру. У сирої дощовий день на свічках може накопичуватися волога, яка призводить до витоків струму. Ще часто бувають винні котушки запалювання. Корпуси їх тріскаються, а в них накопичується конденсат.
Как заменить регулятор холостого хода на ВАЗ 2113-ВАЗ 2115?
Снятие: 1) В этом ничего сложного нет, потому что регулятор крепиться всего лишь на двух винтах, отвернув которые, вы его сможете снять с дроссельного узла автомобиля, но прежде чем преступать к откручиванию винтов, клемму минус с аккумуляторной батареи скиньте (О том как это сделать, читайте в пункте 1, «вот в этой статье») и колодку проводов после чего (Указана красной стрелкой) от самого регулятора отсоедините (Указан синей стрелкой), отжав для этого защёлку которая колодку проводов к регулятору и крепит (Данная защёлка на самой колодке проводов присутствует).
2) Теперь когда бортовая сеть у автомобиля обесточена (Посредством отсоединения клеммы минус с АКБ), переходите к снятию самого регулятора, для этого отвёрткой два винта (Указаны стрелками) отверните которые его крепят и после чего, просто потянув за регулятор, выньте его из отверстия в дроссельном узле, но только всегда помните тот факт, что если винты вы не можете отвернуть (Что то мешает) тогда снимите сам дроссельный узел с автомобиля (Как это делается, мы уже в начали статьи объясняли) но шланги от него никакие при этом не отсоединяя, а когда он будет снят, поверните удобным для вас способом его и отверните два винта которые регулятор к узлу и крепят.
Не обязательно бежать сразу в автомагазин и покупать новый регулятор, всё можно восстановить если эта проблема вызвана не поломкой а загрязнением датчика (Просто датчики в основном из-за пыли начинают плохо работать, тем более пыли на таких датчиках как: “Датчик Массового Расхода Воздуха для примера его просто взяли и Регулятор Холостого Хода”, скапливается очень много после длительной эксплуатации автомобиля), для этого вам понадобиться какое ни будь средство для очистки карбюратора (Его в автомагазине можно найти) и тряпочка, как только вы этим запаслись, очистите сперва при помощи очистителя карбюратора иглу у регулятора холостого хода (Игла у регулятора, это кончик его можно сказать, возьмите в руки регулятор и вы сразу поймёте о чём идёт речь, но вот только при чистке будьте аккуратней, если жидкость попадёт во внутреннюю часть датчика, под корпус так сказать, то в скорем времени данный датчик у вас выйдет из строя, правда можно попробовать продуть датчик в такой ситуации ещё будет, чтобы выгнать всю жидкость который вы очищали датчик из датчика, но всё же просто будьте осторожны и старайтесь именно на кончик брызгать и во внутрь через щели смотрите чтобы ничего не попало в датчик), а уже потом саму поверхность тряпочкой протрите к которой регулятор крепиться, просто там тоже пыли обычно много скапливается, кроме этого ещё во внутрь тряпочкой залезьте (В само отверстие) и там тоже его от грязи протрите!
Установка: Устанавливается датчик в обратном порядке снятию, но есть один нюанс, если вы датчик старый снова же ставите то обязательно проверьте на нём уплотнительное кольцо (Указано стрелкой), оно должно быть в хорошем состоянии и ни в коем случае трещин быть не должно или ещё как ни будь деформаций, в противном случае замените данное кольцо на новое и кстати когда будете устанавливать датчик (Новый или старый, не важно) ещё данное уплотнительное кольцо моторным маслом смажьте и только после чего устанавливайте датчик на своё место и закручивайте оба винта которые его крепят
Чтобы проверить работоспособность регулятора холостого хода, нужно будет мульти-метром запастись и проверить сперва им сопротивление между парами контактов: A и B; C и D, в общём отсоедините в начале колодку проводов от регулятора и после чего по два контакта мульти-метром проверьте (Контакты которые нужно проверять, мы уже указали прямо чуть-чуть по выше), сопротивление должно быть находиться в пределах 40-80 Ом в противном случае регулятор неисправен, но если же сопротивление у вас окажется в норме, то в таком случае тем же самым мульти-метром проверьте сопротивление между контактами: B и C; A и D и прибор должен будет выдать бесконечность (Бесконечность у каждого прибора своя и узнается она очень легко, то есть когда вы включаете мульти-метр и к примеру на нём написана цифра 1 и после подсоединения контактов прибора к датчику показания не изменились, то это и значит бесконечность), кстати чтобы вы сразу понимали, все эти буквенные обозначения (A,B,C,D) написаны на корпусе самого датчика, приглядитесь и вы их найдёте они напротив контактов стоят!
Описание РХХ
Что представляет собой РХХ в «Четырке» с инжектором, какие признаки неисправности для него характерны, где находится устройство? Ответы на эти вопросы с фото и видео вы найдете ниже, для начала рекомендуем ознакомиться с основной информацией касательно этого регулятора.
Место установки и назначение
В автомобилях ВАЗ 2114 и ВАЗ 2115 регулятор ХХ — это устройство, предназначение которого заключается в стабилизации оборотов силового агрегата на холостом ходу. РХХ используется для регулировки объема воздушного потока, подающегося в топливную систему при закрытом дросселе. Соответственно, осуществляется автоматическая настройки числа оборотов мотора. Данный регулятор располагается на корпусе дроссельного устройства. Фиксируется в посадочном месте девайс при помощи двух болтов.
Принцип действия
При повороте ключа и включении зажигания на шток на РХХ до конца выдвигается, в результате чего упирается в калибровочное отверстие на дроссельной магистрали. После этого регулятор начинает отсчитывать шаги и возвращает клапан в начальное состояние. Непосредственно положение исходного клапана зависит от прошивки блока управления ВАЗ. Например, в авто с блоком управления Январь 5.1 на полностью прогретом моторе количество шагов составляет 120, а в Бош — около 50.
Когда силовой агрегат прогрет, в момент регулировки РХХ располагается на отметке около 30-50 шагов. Когда количество шагов повышается либо уменьшается, то объем воздушного потока, который проходит через технологическое отверстие, регулярно меняется. Когда шток вытягивается, количество оборотов растет, а когда втягивается — падает. Ход штока составляет около 250 шагов. В мотор подается определенный объем воздуха, который нужен для оптимального функционирования силового агрегата.
Количество подающегося воздуха регулируется расходомером — ДМРВ — в соответствии с объемом управляющий модуль подает определенный объем топлива в мотор через форсунки. Это обеспечивает оптимальное соотношение воздуха и топлива при формировании горючей смеси. Если мотор не прогрет, то управляющий модуль увеличивает число оборотов благодаря РХХ, что позволяет использовать автомобиль для езды без прогрева ДВС.
Какой регулятор подходит на ВАЗ 2114 и 2115?
Что касается наиболее подходящего регулятора для «Четырки» и «Пятнашки», то судя по отзывам, самым оптимальным вариантом являются РХХ Омега. Каталожный номер этих устройств — 2112-114830. Кроме того, на практике хорошо себя зарекомендовали устройства от производителя КЗТА, номер — 2112-1148300-04
При покупке обязательно обратите внимание на метку (в данном случае 04, но также выпускаются РХХ с метками 01, 02, 03) на старом и новом регуляторе — они должны соответствовать
Если метки не будут соответствовать, то регулятор работать не сможет. Можно использовать 01 вместо 03, а также 02 вместо 04 и наоборот. Покупая регулятор, необходимо измерить расстояние от головки штока до фланца — оно должно составлять не больше 2.3 см. Как отличить подделку РХХ от оригинала — узнайте из видео, опубликованного каналом AutoLife.
Возможные неисправности и способы их устранения
По каким симптомам можно понять, что устройство вышло из строя:
- количество оборотов двигателя не контролируется — оно может самопроизвольно повышаться и понижаться;
- силовой агрегат может произвольно заглохнуть без причины на холостых оборотах;
- на холодном двигателе водитель не может увеличить число оборотов;
- когда включается дополнительное оборудование — оптика, отопитель, дворники — существенно падают обороты мотора, в частности, если автомобиль движется на холостых;
- обороты силового агрегата могут быть повышенными, это обусловлено выработкой конуса датчика.
При появлении проблем в работе РХХ устройство подлежит очистке либо замене.
Руководство по замене контроллера заднего хода
Как осуществляется замена датчика заднего хода:
- Сначала автомобиль следует загнать на яму либо эстакаду. Поднимите рычаг стояночного тормоза, а на коробке передач установите селектор на первую скорость. Это позволит предотвратить возможное скатывание машины.
- Далее, следует демонтировать защитный колпачок с контактов устройства, от РЗХ нужно отключить контакты. При демонтаже регулятора их коробки передач выйдет часть рабочей жидкости, поэтому под место его монтажа следует подставить емкость для сбора масла.
- После этого можно приступать к снятию устройства. Обычно его можно демонтировать путем откручивания рукой, но иногда, если регулятор установлен очень плотно, целесообразно использовать гаечный ключ или головку. Размер головки должен составить 22. Если же регулятор сильно прикипел к посадочному месту, то возможно, головкой открутить его не получится.
Попробуйте обработать место установки жидкостью WD-40 и подождать несколько минут. Если и это не помогло, то вам придется использовать зубило с молотком для демонтажа, но будьте аккуратны, чтобы не повредить корпус коробки передач. - После того, как старый РЗХ будет извлечен, вам потребуется установить новый регулятор место него.
- Если в ходе замены на картер трансмиссии попала часть жидкости, то ее необходимо удалить, для этого используется сухая ветошь. Очистите также место установки регулятора, поскольку загрязнения может привести к его некорректной работе или неработоспособности.
- Установите на место разъем подключения, а также защитный колпачок. Если при выполнении замены из КПП вышел значительный объем трансмиссионной жидкости, то в коробку обязательно следует добавить смазки. Учтите, что масло должно быть свежим, а не отработанным, которое вышло из КПП. Если вы заметили, что слитая жидкость слишком грязная и в ней имеются продукты износа, то есть смысл задуматься над ее заменой.
Как устроена и работает система подачи топлива
Увеличение оборотов и мощности двигателя в ответ на нажатие педали газа водителем – это стандартная работа топливной системы, главной задачей которой является формирование топливовоздушной смеси определенной пропорции. В карбюраторных и инжекторных моторах применяют разный принцип дозирования, поэтому и их системы подачи топлива устроены по-разному.
Карбюратор
В карбюраторном моторе смешивание и дозирование выполняет карбюратор, который работает на эффекте Вентури – проходящий поток воздуха утаскивает за собой жидкое топливо и, чем больше площадь контакта воздуха и жидкости, тем сильней проявляется этот эффект. В карбюраторе использована многоступенчатая система подготовки смеси, учитывающая различные режимы работы двигателя, однако всегда соотношение топлива и воздуха зависит от диаметра жиклеров, то есть калиброванных отверстий.
Количество проходящего воздуха зависит от скорости вращения двигателя и состояния дроссельной заслонки, которая в той или иной мере перекрывает его прохождение. Связывает между собой педаль газа и дроссельную заслонку специальный тросик, поэтому, чем сильней водитель газует, тем шире открывается дроссель карбюратора.
ВАЗ 2108 с карбюратором
Переход двигателя на другой режим работы или резкое нажатие водителем на педаль акселератора (газа) приводит к подключению дополнительных систем карбюратора, в которых соответствующие жиклеры обеспечивают иное соотношение топливовоздушной смеси. Таким образом карбюратор неплохо справляется со своей задачей на любых режимах работы силового агрегата, а изменить соотношение смеси можно только установкой новых жиклеров с другим диаметром отверстий.
Инжектор
В инжекторных моторах использован другой принцип – датчик массового расхода воздуха (ДМРВ) определяет количество кислорода, поступившего в цилиндры, а электронный блок управления (ЭБУ) высчитывает оптимальное количество топлива с учетом режима, в котором функционирует двигателя. Перед срабатыванием системы зажигания форсунки впрыскивают в цилиндры определенное количество топлива, благодаря достаточно большому давлению в рампе и особой конструкции клапана, горючее поступает не струей, а распыляется конусом. Такая подача топлива обеспечивает быстрое перемешивание жидкости и газа, благодаря чему перед подачей искры формируется топливовоздушная смесь.
Соотношение смеси в инжекторной системе зависит от:
- температуры двигателя;
- положения педали газа;
- оборотов мотора;
- химического состава выхлопных газов;
- нагрузки на силовой агрегат.
Каждый параметр отслеживает соответствующий датчик, который затем передает информацию в ЭБУ. Блок управления определяет оптимальное количество топлива для текущего режима работы мотора, а затем формирует сигнал определенной длительности. Давление в рампе постоянно, поэтому объем подаваемой в цилиндры жидкости зависит только от того, как долго будет открыта форсунка.
Воздушный фильтр и инжектор восьмиклаппаного мотора, автомобиль ВАЗ 2108
На инжекторные авто ставили механический и электронный привод газа. Разница между ними в том, что механический привод представлял собой тросик, соединяющий педаль газа и дроссельную заслонку с установленным на ней датчиком (ДПДЗ), а электронный привод состоял из:
- электронной педали газа (ее положение отслеживал потенциометр, а по его сопротивлению ЭБУ определял степень нажатия);
- ЭБУ двигателя;
- шагового электромотора;
- пластиковых шестеренок редуктора;
- датчика положения дроссельной заслонки.
В режиме холостого хода (ХХ) педаль не нажата и дроссельная заслонка открыта на самый маленький угол, при этом подача топлива минимальна, ведь мотор работает без нагрузки. Когда водитель нажимает на педаль газа, ЭБУ получает сигнал, затем одновременно увеличивает подачу топлива и посылает на мотор импульс определенной длины. Мотор работает все время, пока на него поступает сигнал, поэтому угол открытия дросселя напрямую зависит от длительности сигнала. ДПДЗ отслеживал положение дроссельной заслонки, поэтому любое отклонение угла открытия от заданного ЭБУ моментально становилось известно блоку управления, после чего он корректировал степень открытия и сигнализировал водителю о неисправности.
Изменение положения педали во время езды приводило к тем же самым процессам, то есть ЭБУ отслеживал режим работы мотора и пожелания водителя, после чего корректировал количество топлива и положение дроссельной заслонки.
Техническое описание и расшифровка ошибки P0505
Код неисправности OBD-II P0505 определяется как «неисправность системы управления холостым ходом». Устанавливается, когда модуль управления трансмиссией (PCM) неспособен поддерживать или контролировать частоту вращения двигателя на холостом ходу.
В большинстве случаев PCM будет пытаться внести коррективы в различные системы, такие как регулировка подачи топлива, угол зажигания, длительность импульса впрыска и другие. Пытаясь поддерживать заданную скорость холостого хода. Однако, когда этот предел будет достигнут, PCM установит код P0505 и включит сигнальную лампу.
Скорость холостого хода в бензиновых двигателях регулируется и контролируется клапаном управления холостым ходом, который обычно расположен на корпусе дроссельной заслонки. Клапан приводится в движение шаговым двигателем, на который поступают команды от PCM, основанные на информации, полученной от различных датчиков, расположенных на двигателе.
Например, если двигатель запускается при минусовых температурах, PCM подает команду клапану, чтобы позволить меньшему количеству воздуха поступать в двигатель. Это позволяет обогатить топливно-воздушную смесь и создает условия, для регулирования холостого хода в холодную погоду.
По мере того, как двигатель нагревается и сгорание становится более легким и полным. PCM подает команду клапану управления холостым ходом, чтобы увеличить количество воздуха, поступающего в двигатель, в соответствии с изменяющимися условиями.
Если нагрузка на двигатель изменяется, например, когда некоторые электрические потребители включаются, либо выключаются. PCM адаптирует напряжение сигнала к клапану управления холостым ходом. Чтобы гарантировать, что скорость холостого хода останется стабильной, и на уровне оборотов в минуту указанном производителем.
Датчик (ХХ) холостого хода
Это специальное устройство, управляющее частотой вращения коленчатого вала:
- Он представляет из себя клапан, который имеет конусную запорную иглу, которая перемещается при посредстве шагового двигателя
- Сам клапан рассматриваемого нами датчика, располагается в канале дроссельного патрубка.
- Он управляет необходимым количеством воздуха, который подается в обход (минуя) дроссельной заслонки.
- Именно благодаря такому его функционированию происходит регулирование частоты вращения нашего коленчатого вала.
- В зависимости от характера работы двигателя, установленный датчик обеспечивает регулировку уменьшения либо увеличения оборотов двигателя (до оптимальных), работающего на холостом ходу.
Кроме описанной основной функции, он также еще влияет на понижение токсичности выхлопов двигателя. Как это происходит:
- В процессе торможения двигателем происходит закрывание дроссельной заслонки (довольно резкое).
- А датчик при этом, увеличивает подаваемый объем воздуха, в обход этой заслонки.
- Таким образом, происходит процесс обеднения топливнойсмеси добавлением воздуха, что минимизирует токсичность выбрасываемых выхлопных газов.

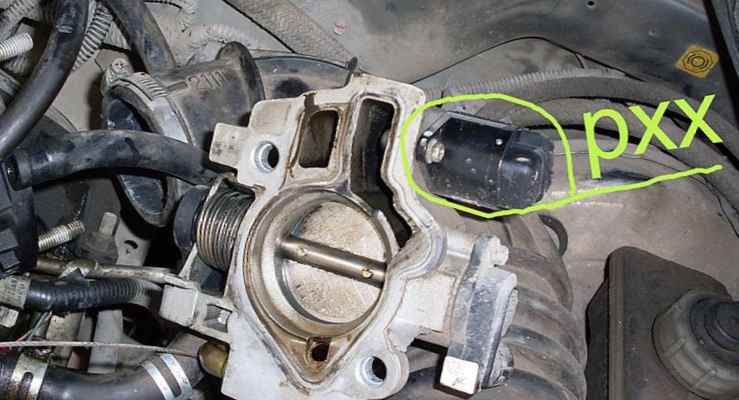

Где расположен датчик
Он установлен на корпусе дроссельного узла, недалеко от датчика дроссельной заслонки, прикручивается двумя винтами, либо просто приклеивается.
Как проверяется его работоспособность
- Выключаем зажигание;
- Отсоединяем колодку с проводами от регулятора;
- При помощи мультиметра, проверяем сопротивление между парами контактов: Aи B; Cи D;
- Допустимое сопротивление находится в пределах от 40 — 80 Ом;
- Если получили другие показания сопротивления, регулятор неисправен и требует замены;
- Если сопротивление в норме, переходим к следующему абзацу (пункту);
- Используя все тот же мультиметр, теперь меряем сопротивление между парами контактов B и C,A и D;
- Индикатор мультиметра покажет либо бесконечность, либо обрыв цепи;
- Если другие показания, значит, регулятор неисправен.
