Ремень генератора калина 8 кл без кондиционера с натяжителем размеры ремня

Открытая, перекрестная и полуперекрестная передача

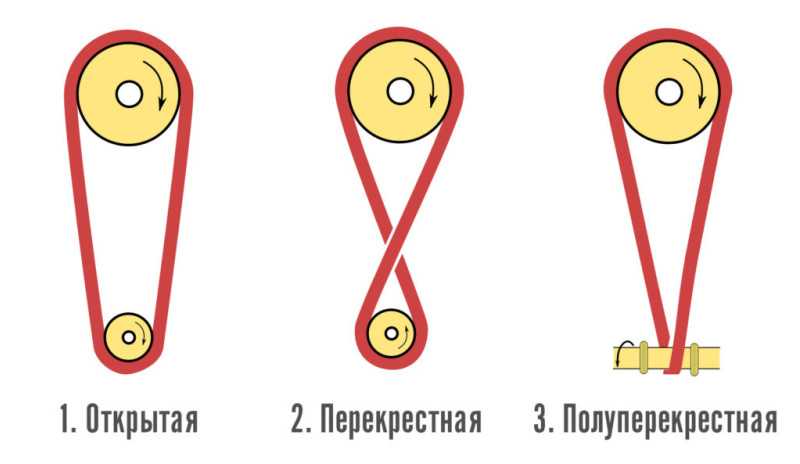

Рис. 7. Открытая, перекрестная и полуперекрестная передача

1. В открытой ременной передаче шкивы расположены в одной плоскости параллельно друг-другу. Такая передача не меняет направления вращения ведомого шкива.
2. В перекрестной ременной передаче приводной ремень закручен восьмеркой. Большой минус такого способа изменения направления вращения – большой износ ремня из-за дополнительного трения. Этот способ можно использовать при создании моделей из образовательного конструктора, но он редко используется в промышленных устройствах.
3. В полуперекрестной ременной передаче ось вращения одного из шкивов повернута на некоторый угол относительно другой оси (например, на 90 градусов).

Как влияет личность владельца

Опытный водитель чувствует автомобиль, он знает его нрав, состояние двигателя, тормозов, подвески и колёс, понимая поведение на дороге или в лесу. Рачительный хозяин не оставит без внимания даже незначительную поломку.

По вещам можно рассказать много интересного об их владельце. Например, если железный конь долгое время ездит с помятым бампером или разбитым стеклом, подклеенным скотчем, какой мы вывод сделаем? Правильно! Или нет денег, или простая безалаберность. Как правило, под капотом мы найдём ещё кучу недочётов, требующих исправления, но на СТО такая машинка приедет нескоро, пока вообще не откажется заводиться. И то не факт! Сколько у нас брошенных авто по обочинам дорог и в укромных закутках дворов? Стоят годами, пылятся, покрываются ржавчиной, ждут хозяина, который и думать про них забыл.

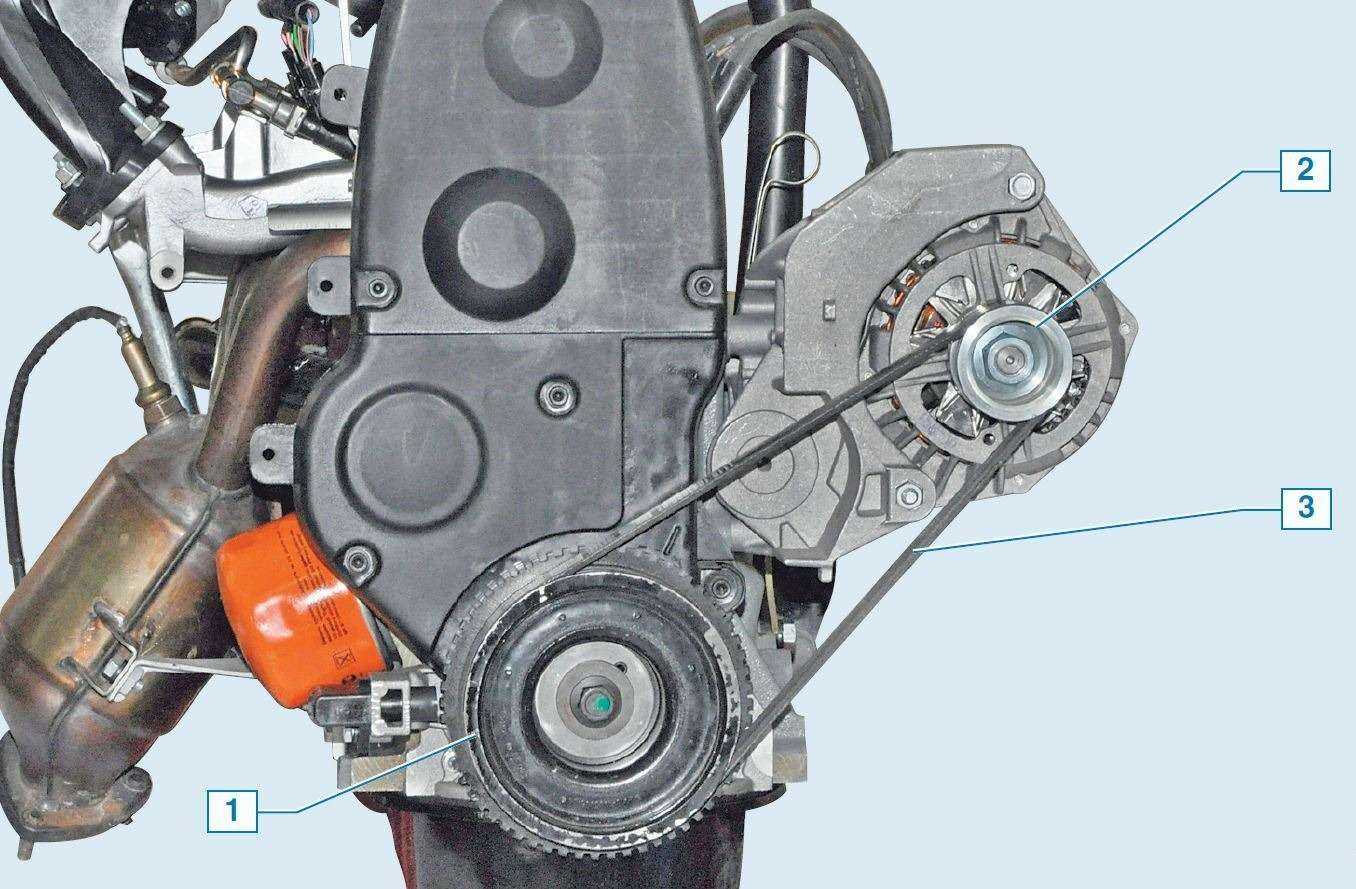

Знакомство с ремнем генератора автомобиля

Водители, которые не первый год водят автомобиль, на личном опыте убедились, что перед выездом нужно сделать небольшой технический осмотр зон особого контроля. К ним относятся: технические жидкости , горюче-смазочные материалы , сальники и пыльники, а также ремень генератора.

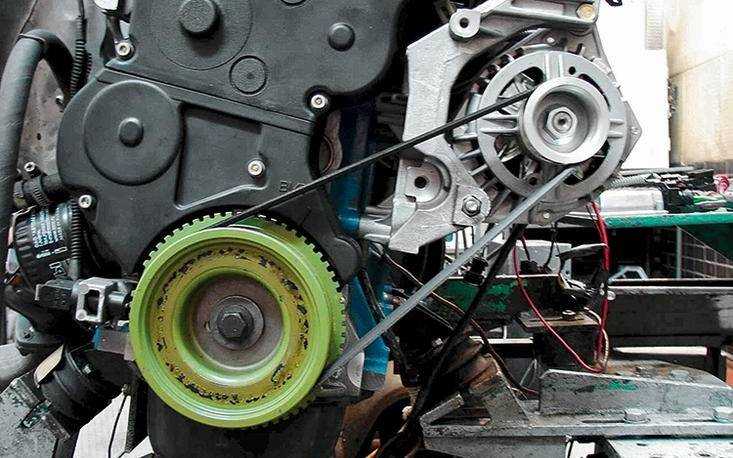

Ремень представляет собой эластичную, замкнутую в круг ленту, при повреждении которой, автомобиль прекращает свое движение. Этот элемент относится к категории расходных материалов . То есть его нельзя отремонтировать, как, например, а только заменить новым. Поэтому, чтобы на дороге нас не застала поломка, нужно детально ознакомиться, как устроен ремень, каким образом его нужно обслуживать и заменять.

Как мы узнали, ремень генератора – это достаточно важный элемент всей конструкции автомобиля. Главными критериями оценки являются длина и ширина, толщина, а также профиль. При работе автомобиля, ремень получает большую нагрузку. Из этого можно заключить, что ремень должен быть очень прочным, но при этом был эластичным, чтобы обеспечить хорошее соприкосновение с роликами и шкивами. Производители данных ремней немало потрудились над его устройством. В основу ремня входит эластичный материал, который снаружи покрыт армирующей матерчатой многослойной основой.

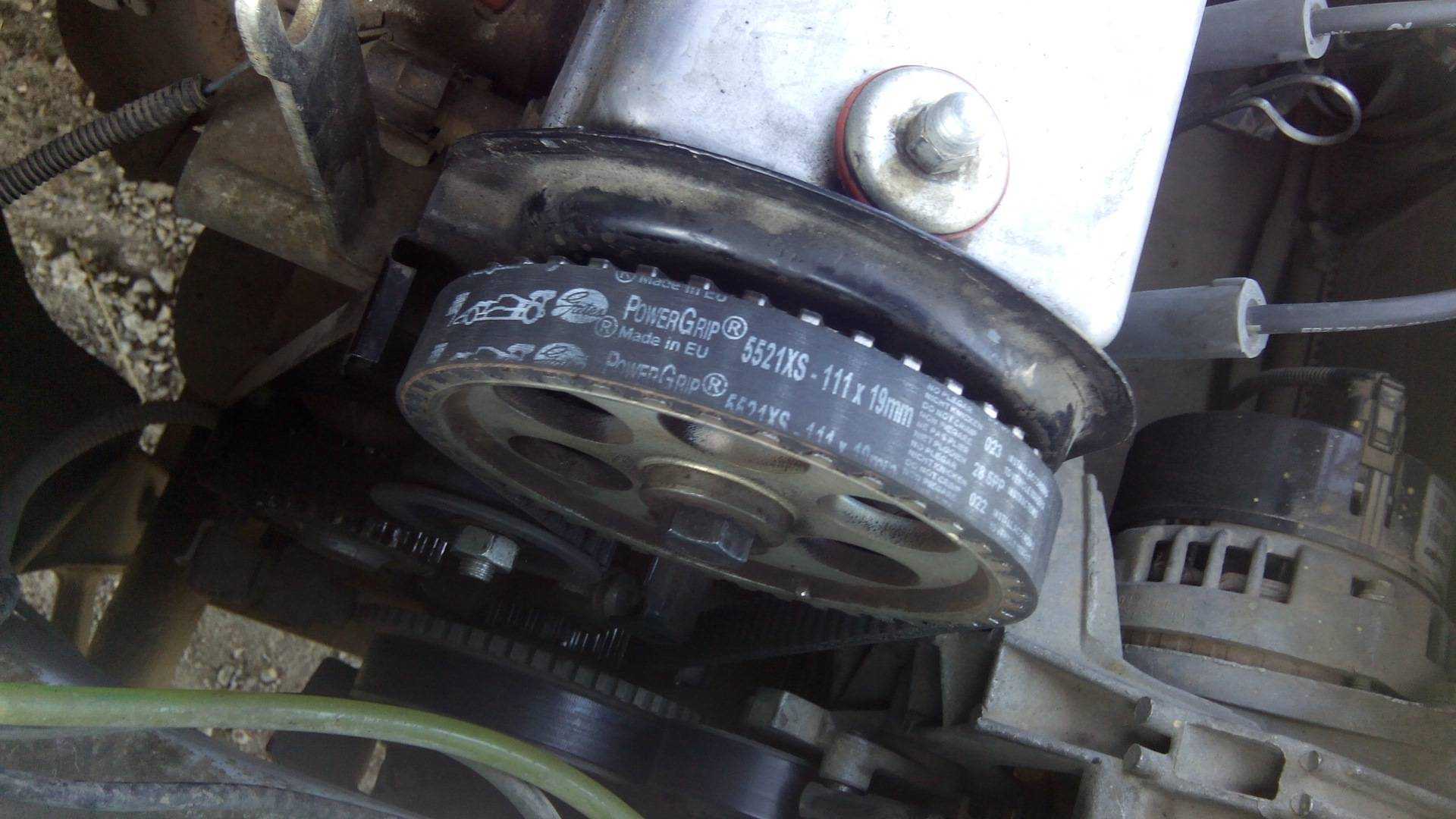

В зависимости от формы внутренней поверхности, различают три типа ремней генератора, а именно: клиновые, поликлиновые и зубчатые. Клиновый ремень в разрезе имеет форму трапеции, благодаря чему он может передавать большую нагрузку. Но его особенность в том, что он не предназначен для обратного перегиба, поэтому его используют для передачи к одному или нескольким приборам. Поликлиновый ремень имеет форму склеенных нескольких клиновых ремней, в результате чего он несколько шире. Зубчатые ремни на внутренней поверхности имеют канавки, которые обеспечивают более высокую точность передачи.

Водный транспорт.

Здесь принято разделение на глубоководное (океанское, морское) судоходство и внутреннее (речное). Главное преимущество водного транспорта — это способность перевозить очень крупные грузы. При этом используют два типа судов: глубоководные (нуждаются в портах с глубоководными акваториями) и дизельные баржи (обладают большей гибкостью). Главными недостатками водного транспорта являются ограниченные функциональные возможности и небольшая его скорость. Причина в том, что для доставки грузов в порты и из портов приходится использовать железные дороги или грузовики, за исключением случаев, когда и пункт отправления, и пункт назначения расположены на одном и том же водном пути. Водный транспорт, таким образом, отличающийся большой грузоподъемностью и незначительными переменными издержками, выгоден тем грузоотправителям, для которых важны низкие транспортные тарифы, а скорость доставки имеет второстепенное значение. Типичными грузами для перевозки по внутренним водным путям являются руда, минеральное сырье, цемент, зерно и некоторые другие сельскохозяйственные продукты. Возможности транспорта ограничены не только его привязкой к судоходным рекам и каналам, но и зависимостью от мощностей для погрузки-разгрузки и хранения таких насыпных грузов, а также растущей конкуренцией со стороны железных дорог, обслуживающих параллельные дороги.
В будущем значение водного транспорта для логистики не уменьшится, так как медленные речные суда могут служить своего рода передвижными складами при надлежащей интеграции в общую логистическую систему.

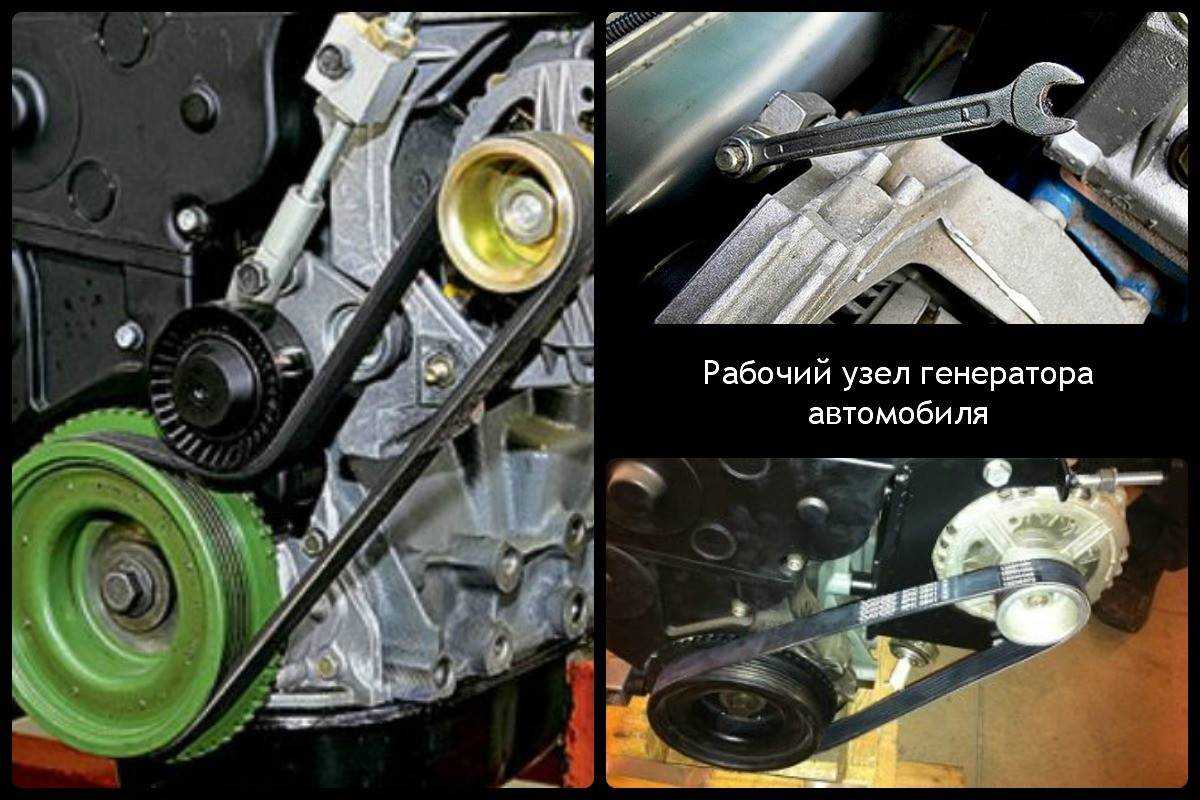

Способы регулировки

В настоящее время в автомобилях применяется три основных способа натяжения ремня генератора:

1. С помощью специальной дугообразной планки. В этом случае генератор имеет две точки крепления. Одна из них — ось, вокруг которой он может перемещаться в небольших пределах. Другая – гайка на регулировочной планке. Если ее отпустить, можно сместить шкив на необходимое расстояние. Сейчас этот способ считается устаревшим. В основном он используется на вазовской классике.
2. Перемещение генератора осуществляется вращением регулировочного болта. Такая система получила распространение в автомобилях десятого семейства.

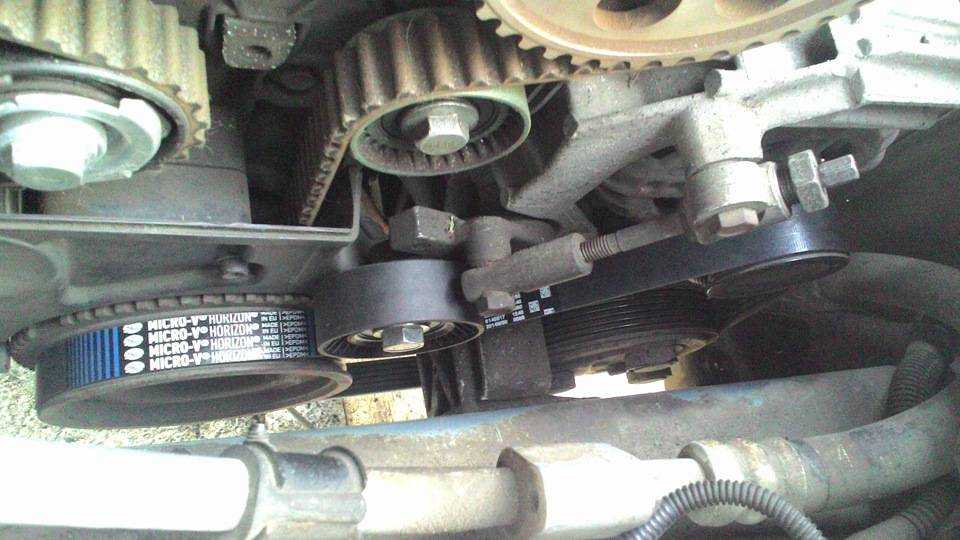

3. С помощью натяжителя. Это специальный подвижный ролик, упирающийся в ремень между шкивами генератора и коленвала. Он оборудован винтовым механизмом. Вращая его, можно регулировать силу нажатия. Именно такой натяжитель ремня генератора у «Лады — Калины».

Замена натяжителя

Устройство состоит из нескольких элементов, каждый из которых является съемным. Поэтому необходимость замены натяжителя ремня генератора «Лады — Калины» в сборе возникает не так часто. Как правило, она связана с механическими повреждениями кронштейна и шпильки.

Работу по замене надо начинать с подготовки инструмента. Особого разнообразия не потребуется, достаточно ключей на 8, 13 и 19.

Замена производится в следующей последовательности:

1. Ключом на 19 отпускается контргайка натяжителя.
2. Ключом на 8 вращаем шпильку по часовой стрелке. Здесь нужно проявить аккуратность и не прикладывать больших усилий. Если вращение затруднено, лучше еще немного отпустить контргайку.
3. Шпилька отпускается до тех пор, пока ролик не перестанет воздействовать на ремень.
4. Открутив два болта на 13, можно полностью снять натяжитель.

Здесь нужно обратить внимание на один момент. В крепежных отверстиях натяжителя вставлены втулки

При снятии они часто выпадают и теряются, а на новом натяжителе их может не быть. Втулки обязательно идут в комплекте, но не все знают об их существовании, поэтому не проверяют при покупке. Установка натяжителя ремня генератора «Калины» производится в обратной последовательности. Шпилька затягивается с усилием 0.18 кгс/м.

Инструкция по замене своими руками

Как поменять и как подтянуть ремешок генераторного устройства на автомобиле Лада Калина? В том случае, если ранее вы уже выполняли подобную задачу, то ее выполнение не займет много времени и сил. Но если с такой проблемой вы сталкиваетесь впервые, то разумеется, лучше будет доверить эту процедуру специалистам на СТО. Будьте аккуратны при выполнении данной задачи, поскольку ошибки могут привести к серьезным последствиям.

Инструменты и материалы

Чтобы правильно выполнить все действия, подготовьте все инструменты и материалы, которые могут потребоваться.

В частности, речь идет о:

• наборе гаечный ключей, вам потребуются ключи на 8 и 13;
• новый ремешок для установки;
• ключ рожковый на 19 (автор видео — канал Kalinin).

Этапы

После того, как все инструменты и материалы будут подготовлены, можно начинать замену ремня:

1. Для начала отключите двигатель и зажигание, откройте капот своего автомобиля.
2. Непосредственно сам ремешок расположен в левой части подкапотного отсека. Если вы не можете его найти, то заведите двигатель и посмотрите на моторный отсек. Сам ремень будет вращаться на специальных роликах, вы сможете его увидеть, только не спутайте с ремешком ГРМ.
3. После того, как будет найдено место установки, вам необходимо с помощью гаечного ключа ослабить болт, который фиксирует шток регулировки на кронштейне. Сделав это, потрогайте сам РГ чтобы убедиться в том, как сильно он натянут. Это необходимо для того, чтобы вы могли объективно оценить, как устанавливать натяжитель после замены РГ.
4. Когда вы ослабите гайку, вам потребуется накидной ключ на 8, с его помощью откручивается регулировочный шток, это позволит снизить натяжение. Сам шток необходимо выкрутить почти до самого конца. Эти действия позволят максимально ослабить натяжитель РГ. Когда это произойдет, можно заняться демонтажем нижнего крепления, для выполнения этой задачи вам потребуется ключ на 13.
5. После того, как эти действия будут выполнены, нужно будет отодвинуть регулировочный шток максимально вверх, это позволит произвести демонтаж ремня. Но перед тем, как сделать это, вам надо будет снять его с вала генераторного узла. Когда вам удастся демонтировать часть РГ со шкива, вы сможете его полностью снять с коленвала.
6. Далее, когда ремень будет демонтирован, его следует внимательно проверить визуально. В том случае, если на его поверхности имеются следы повреждений, то разумеется, деталь подлежит замене. Процедура замены выполняется в обратном порядке.

Структура ремня навесного оборудования в автомобиле

Поликлиновый ремень – достаточно высокотехнологичное изделие, состоящее из нескольких слоёв высокопрочных пространственно-ориентированных полимеров с наружным композитным покрытием, что позволяет обеспечить максимальную стабильность размера по всей длине при возникновении высоких нагрузок на растяжение и максимально стабильную передачу крутящего момента.

Для корректной работы приводного ремня, он должен иметь нужную силу натяжения, обеспечиваемую натяжными роликами, и поддерживаться обводными роликами. На роликах-натяжителях лежат повышенные динамические и температурные нагрузки, поэтому ответственные производители используют при их изготовлении высокоуглеродистую сталь в сочетании с прецизионной обработкой детали и качественные антифрикционные смазки.

Вынужденный тюнинг

К сожалению, с 2011 года конструкторы упразднили на «Калине» натяжитель. Руководствовались они при этом в первую очередь соображениями экономии, но сделали это без всякой доработки генератора. На практике сразу участились случаи его преждевременного выхода из строя. Поэтому владельцы самостоятельно стали устанавливать натяжитель на свои автомобили.

Сделать это не очень сложно. Правда придется приобрести не только сам натяжитель, но и кронштейн генератора. Единственная проблема — эта демонтаж штатного ремня. Снять его очень тяжело, так как он очень туго натянут на заводе. Его можно просто разрезать, так как придется покупать новый. Дело в том, что ремень генератора «Калины» без натяжителя имеет размер 820 мм, а необходим будет 880.

Подготовка к ремонтным работам

В первую очередь необходимо внимательно ознакомиться с чертежом или эскизом узла и принципом его работы.

Устройство довольно простое.

Крутящийся момент передается на другой роли и далее вал только когда правильно натянут ремень.

Это можно сделать при помощи ролика, который прижимает ремень плотно к поверхности металлических шкивов.

Регулируя прижим ролика этого можно добиться.

Такой не хитрый принцип работы.

Переходим к комплектации минимального количества инструмента.

Я посоветовал его в таком списке:

— набор ключей и головок;

— отвертка широкая, плоскогубцы, молоток;

— тиски;

— жидкость проникающая, смазывающая марки ВД40 (вэдэшка)

— керосин, ветошь или тряпки.

Слетел ремень, способы ремонта

Весной пришлось заменить ремень привода вспомогательных агрегатов. Дальше ожидается беда, с шкива гидроусилителя стал соскальзывать ремень, в сторону радиатора. Я пробовал два новых ремня и свой старый. Результат печальный, сползли или слетели, в зависимости от натяжения. У роликов большой износ, может все из за этого износа? Поставил новенькие INA, не решил проблему. Пересмотрел много инфо в инете, выбрал максимально подходящий вариант решения данной проблематики, и далее вперед, работать!

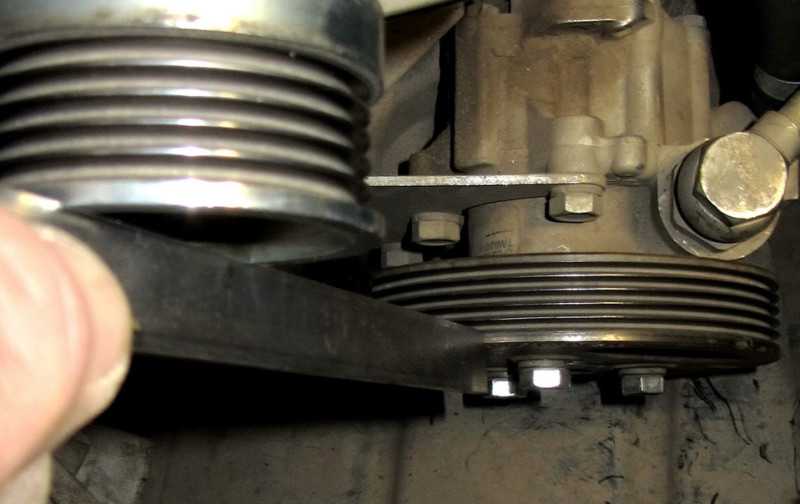

Вот как это выглядит:

Первый вариант – установка шайбы вниз генератора под кронштейн.

Установлен, собран, не скользит, но на обводном ролике ремешок делает «восьмерку», проходит по ролику от края до края волной.

Я посмотрел совмещение шкива генератора со шкивом гидроусилителя. Несоосность составляет порядка 4-5 мм, это много на таком небольшом расстоянии. Снял шайбу из-под кронштейна и решил попробовать второй вариант, шайбы шкива ГУР.

Пробую, не слетает, но ремень ползет по самому краю обводного ролика, биения наблюдаются. То же не вариант.

Увидел статью журнала «За рулем» www.zr.ru/archive/zr/2005…anitie-shura-tianitie#154 , там разбиралась проблема очень похожая. Я решил попробовать. Здесь опора под обводной ролик.

Вначале заказал выточить такую шайбу “косую” .

Пробовал крутить в разные стороны, да, ремень можно направить куда угодно, хоть на радиатор, хоть на двигатель. Все работает, только шайба толстая. Кто-то на форуме советовал точить опорную втулку под ролик, но я решил воздержаться, сложно будет поставить ее в нужное положение. В общем, я вырезал кусок тонкой шайбы (0,5 мм) и приклеил его к ранее выбранному месту, через несколько операций снял, поставил шайбу, собрал, проверил, снял и так далее.

Думаю, у меня такая проблема возникла, из-за затягивания максимально этого ролика. Стальной болт и алюминиевая проволока в кронштейне представляют собой опасную комбинацию, если ее скручивать веками. Пробег после ремонта 20 т.км. К ремню и роликам претензий сейчас нет…

Признаки поломки и уязвимые места

В любой конструкции натяжного ролика самым слабым местом является подшипник. На деталь воздействуют нагрузки с постоянным характером, вдобавок к чему свою лепту вносит перепад температур. В таких условиях поломка элемента может наблюдаться довольно часто.

Рассмотрим подробнее перечень основных признаков, ввиду присутствия которых ролик можно считать неисправным:

• АКБ перестала получать полный заряд;
• энергоемкие токоприемники автомобиля начали проявлять нарушения в своем функционировании;
• характерный гул, доносящийся из района расположения генераторного узла;
• присутствие люфта во время работы ролика;
• рабочая поверхность ремня привода генераторной установки имеет следы неравномерного износа.

Подготовка в работе

Перед непосредственной подтяжкой ремня потребуется выполнить ряд подготовительных манипуляций.

1. Произвести очистку поверхностей гаек натяжного устройства генератора LADA Kalina. Для этого подходит обычная металлическая щетка.
2. Смочить указанные гайки проникающим средством, например WD-40, для обеспечения легкого откручивания.
3. Запастись потребным набором инструмента – ключами, размерность которых составляет «8» и «19».

Помните о важности процедуры своевременной подтяжки ремня, ведь при ослабленной передаче эффективность генератора существенно снижается, а бортовая сеть страдает от перебоев напряжения

Конструкция

Основным элементом натяжителя является прижимной ролик. Сделан он из пластмассы, а внутрь запрессован закрытый подшипник. Ролик установлен на собственном кронштейне, который с помощью резьбовой шпильки способен передвигаться в вертикальной плоскости.

Тем самым обеспечивается необходимый момент нажима на ремень. Чтобы кронштейн при движении автомобиля не перемещался самопроизвольно от вибрации двигателя, шпилька сверху затянута контргайкой. Вся конструкция размещается на кронштейне генератора. В нем сделаны два отверстия для крепления натяжителя ремня генератора «Калины».

Замена ремня генератора: поэтапная инструкция

Прежде всего, для замены ремня генератора 8-клапанной Лады Калины понадобится инструмент: рожковый ключ на 19, гаечный – на 10, и накидной на 8. Теперь можно перейти непосредственно к процессу замены:

Натяжной момент стоит соблюдать строго. Слишком малый натяг не даст нормальных оборотов на генератор, что приведет к падению напряжения в бортовой сети . Слишком сильный – приведет к «подклиниванию» или разрыву ремня.

Русское ноу-хау, обычные рыночные веси на страже силы подтяжки ремня генератора

Эксперты рекомендуют менять ремень генератора на 8-клапанной Калине каждые 25 тыс. км, а вот АВТОВаз – каждые 30 000 км. Но, стоит учитывать, что нужно проверять состояние ремня постоянно. Поскольку выход со строя может произойти и через 10 000 км.

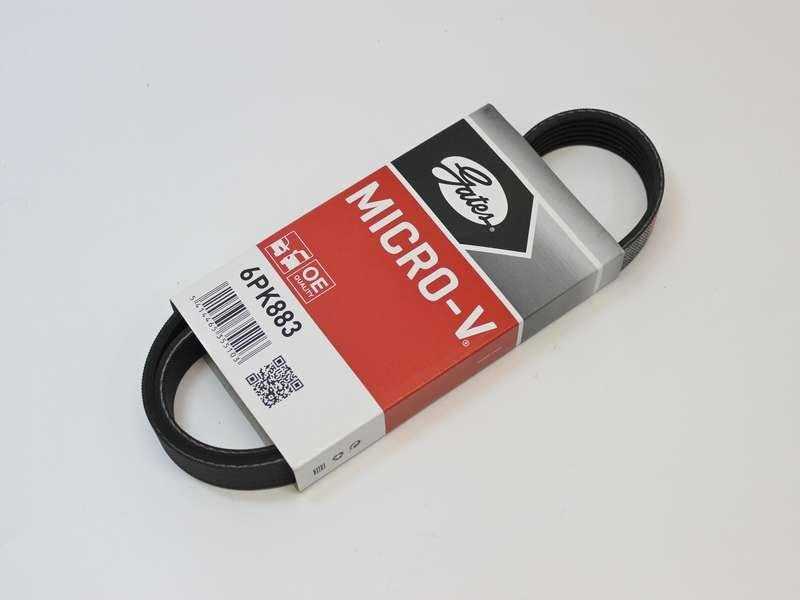

Ремень Gates — пробег 40 000 км, видны порепины, ничего критичного, но лучше заменить

Замена этого элемента, не ограничивается временными рамками, а определяется состоянием ремня генератора. Если обследовать постоянно состояние, то можно предотвратить обрыв и получения других негативных последствий. При этом автомобилисты рекомендуют возить с собой запасной ремень, чтобы в любой момент можно было поменять и поехать дальше.

Инструкция по замене своими руками

Замену ремня генератора Лада Гранта 8 клапанная машина требует так же, как и 16 клапанная после выявления дефектов либо согласно регламенту. Процедуру может выполнить водитель, не имеющий большого опыта ремонтных работ. Достаточно иметь необходимый инструментарий и базовые знания, где находятся компоненты, требующие замены.

Инструменты и материалы

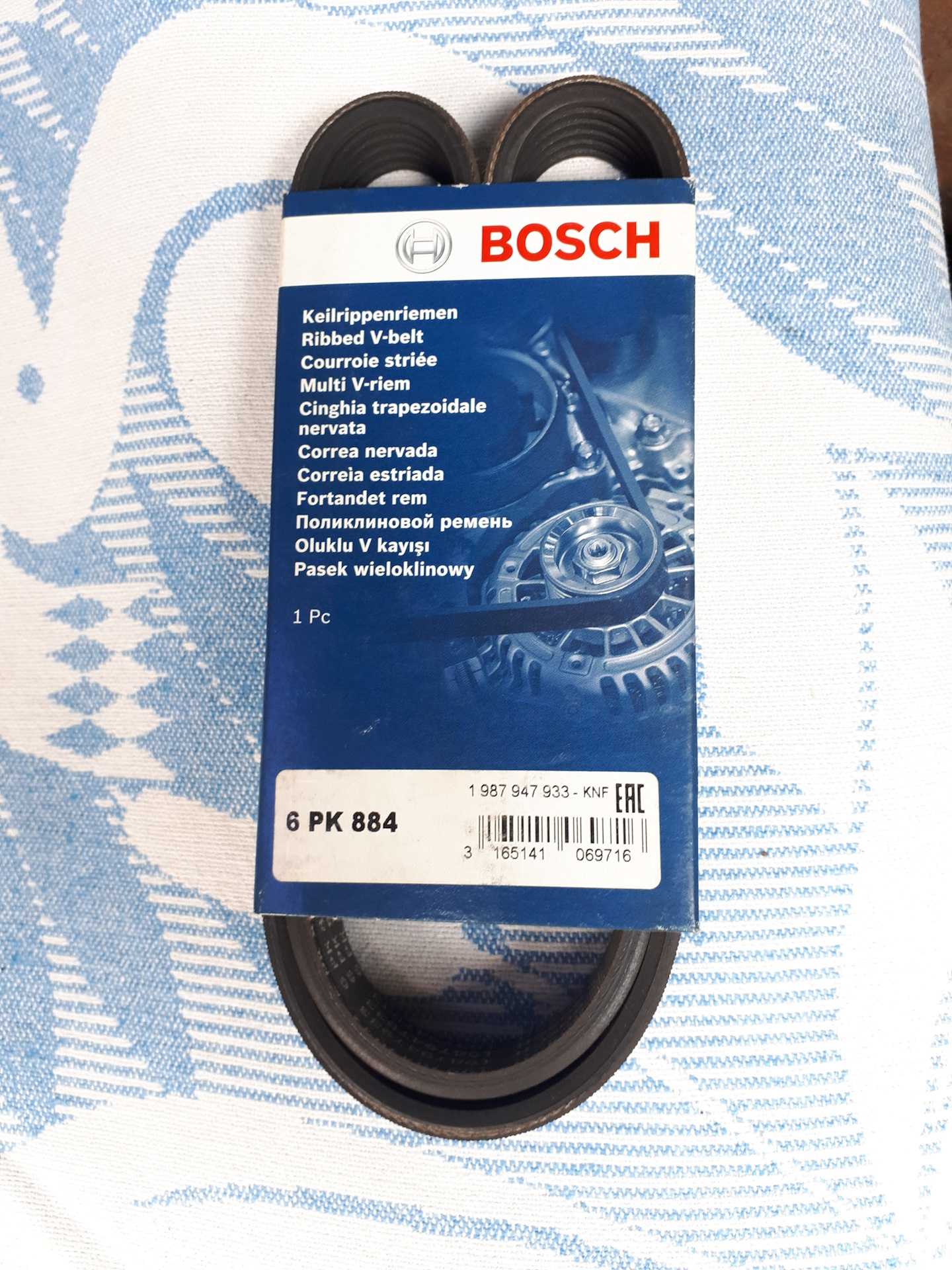

Перед заменой нужно приобрести новый генераторный ремень. Чтобы не ошибиться с выбором, каталожный номер следует посмотреть в инструкции по эксплуатации. Он должен быть 1118-1041020-07. Размер должен быть равен 823 мм.

Покупать следует оригиналы, чтобы не купить подделку или некачественное изделие. На упаковке должна стоять маркировка 6РК 823.Не стоит экономить, покупая более дешевое изделие. Некачественный ремень прослужит недолго, и менять расходник придется раньше, чем это положено по регламенту. Качественные ремни выпускает компания Bosch, Gates.

Также следует купить и ролик натяжителя, если принято решение его тоже менять.

Кроме расходных материалов, нужно приготовить инструментарий:

• набор ключей;
• головку TORX E-14;
• длинную отвертку;
• домкрат;
• упор.

Этапы

Процедура установки на Лада Гранта с кондиционером осложняется тем, что ремешок проходит через опору силового агрегата. Поэтому перед тем как одеть новый ремешок, ее придется демонтировать.

Замена состоит из следующих шагов:

1. Сначала с помощью ключа на «19» нужно ослабить контргайку ходового винта натяжителя ремешка. Во время откручивания контргайки винт удерживаем головкой на «8».
2. Для ослабления натяжение ремня ходовой винт вращаем по направлению движения часовой стрелки. Выполняя эти действия, можно регулировать натяжение приводного ремешка вспомогательного оборудования.
3. Чтобы заменить ремешок, нужно снять правую опору двигателя.
4. Перебравшись под автомобиль, нужно демонтировать правый и средний защитные щитки моторного отсека.
5. Затем откручиваем крепления в средней и передней части подкрылка правого переднего колеса. Далее отгибаем подкрылок за тормозной диск колеса.
6. С помощью домкрата вывешиваем правое переднее колесо и демонтируем его. Теперь крепления подкрылка можно освободить.
7. На следующем этапе под поддон картера силового агрегата подставляем упор, чтобы он держал вес мотора.
8. Головкой TORX E-14 выкручиваем винты, с помощью которых опора крепится к кронштейну блока цилиндров силового агрегата. С помощью головки на «17» откручиваем две гайки и болт опоры, который крепит ее к лонжерону кузова.
9. Демонтируем опору двигателя с подушкой.
10. Теперь через образовавшийся проем можно снимать ремешок со шкивов вспомогательных агрегатов и вытягивать из подкапотного пространства.
11. Новый расходник устанавливаем на место изношенного изделия. При этом следует отрегулировать его натяжение с помощью винта натяжного устройства. Прогиб ремешка на промежутке между компрессором кондика и шкива силового агрегата при усилии в 10 килограмм должен находиться в пределах 7-8 мм.
12. Сборку выполняем в обратном снятию порядке.

На этом замена закончена. Теперь вы знаете, как заменить и как подтянуть ремешок генераторной установки на Лада Гранта.

Источники

• https://l2rv.ru/sovety/remen-generatora-2190-s-kondicionerom-razmer.html
• https://kupe2000.ru/remen-generatora-granta-sport-16-klapannaya-s-konditsionerom-razmer/
• https://AVSU-pitanie.ru/info/remen-generatora-lada-granta-s-kondicionerom/
• https://olvi-group.ru/drugoe/ustanovka-remnya-generatora-granta.html
• https://www.zr.ru/content/articles/833513-lada-granta-proverka-i-zamena-remnya-privoda-vspomogatelnyx-agregatov/
• https://ventlife.ru/remen-generatora-granta-16-klapannaya-s-konditsionerom-razmer-markirovka/
• https://remont-avtovaz.ru/zamena-remnya-generatora-na-lada-granta/

Свист ремня генератора. Что делать?

Это режущий слух звук, который заметят не только водитель и пассажиры, но также и обычные прохожие. Такой звук возникает вследствие пробуксовки внутренней части ремня. И на то есть несколько причин, среди которых: износ ремня, плохое качество материала ремня, а также попадания моторного масла, ГСМ и охлаждающих жидкостей на шкив либо ремень. Поэтому сначала необходимо визуально осмотреть поверхность ремня на предмет его износа, и только потом принимать решение о его замене.

Для начала нужно посмотреть на следующие факторы:

• не нарушена ли целостность ремня;
• какой степенью натяжения обладает ремень;
• нет ли на ремне или шкиве следов посторонних жидкостей;
• нет ли смещения линии, где расположены два шкива.

В случае если дефектов никаких обнаружено не было, стоит заменить ремень генератора на более качественный. Иногда очень жесткие ремни теряют свою эффективность, из-за чего может возникать свист. Подобный дефект может быть из-за холодной температуры, при которой ремень становится более жестким. Но этот фактор проходим по мере разогрева автомобиля.

Профилактические меры

Профилактические меры, которые позволят оперативно определить или предотвратить износ:

1. На большинстве автомобилей замену ремня генератора по сервисной документации нужно производить один раз в 30 тысяч километров. Необходимо соблюдать этот интервал или следовать инструкциям в техническом руководстве.
2. Периодически необходимо проверять натяжение приводного ремня. Изделие не должно быть слишком тугим или рыхлым.
3. один раз в 5 тысяч километров нужно проверять состояние трансмиссионного изделия или чаще, если есть признаки износа. Трещины указывают на износ изделия.
4. Не допускайте попадания масла или других жидкостей на конструкцию ремня.

Автомобильный транспорт.

Основными причинами активного использования автотранспорта в логистических системах стали присущие ему гибкость доставки и высокая скорость междугородных перевозок. От железных дорог автотранспорт отличают сравнительно небольшие капиталовложения в оборудование терминалов (погрузочно-разгрузочных мощностей) и использование автодорог общего пользования. Однако в автотранспорте величина переменных издержек (оплата труда водителей, затраты на горючее, шины и ремонт) в расчете на 1 км пути велика, постоянные же расходы (накладные расходы, амортизация автотранспортных средств) невелики. Поэтому в отличие от железнодорожного автотранспорт лучше всего для перевозки небольших партий грузов на малые расстояния. Это определяет сферы использования автотранспорта — перерабатывающая промышленность, торговля и пр.
Несмотря на определенные проблемы в автотранспортной отрасли (рост расходов на замену и техническое обслуживание оборудования, на оплату труда водителей, грузчиков и ремонтников) в обозримом будущем именно автотранспортные перевозки сохранят центральные позиции в обеспечении транспортных потребностей логистики.

Выводы

Замена ремня и ролика генератора на 8-клапанной Лада Калина проводится весьма легко и просто. Широкий ассортимент выбора товара найдет потребителя не любой вкус. При этом даже аналоги оригинальных деталей имеют достаточно высокое качество . Диагностика неисправностей проводится легко и под силу любому автомобилисту.

Может потревожить посторонний свист. Вникнув в суть поломки, выясняется, что причиной является ремень генератора. Можно попробовать решить эту проблему самостоятельно, а можно посетить и автосервис.

В любом случае, какой бы вы вариант решения данной проблемы вы не выбрали, все-таки стоит ознакомиться с устройством ременной передачи генератора. В независимости от марки автомобиля, в каждом агрегате имеется генератор. Передача вращения от коленвала к валу генератора происходит при помощи ремня, который нередко становится причиной поломок или нарушения работы автомобиля. Для того чтобы точно определить, что причина кроется именно в ремне, нужно в первую очередь знать, что он из себя представляет.
