Замена радиатора охлаждения лада гранта с кондиционером 16 клапанов

Последовательность операций при снятии радиатора с автомобиля Лада Гранта

1. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости Лада Гранта»).2. Снимите электровентилятор радиатора (см, «Снятие и установка электровентилятора радиатора Лада Гранта«).3. Сожмите усики хомута крепления шланга к расширительному бачку, сдвиньте хомут по шлангу…

4. …и снимите шланг со штуцера радиатора.

5. Сожмите усики хомута крепления подводящего шланга к радиатору, сдвиньте хомут по шлангу…

6. …и снимите шланг с патрубка радиатора.

7. Аналогично отсоедините от радиатора отводящий шланг.

8. Отверните две гайки крепления радиатора к верхней поперечине рамки радиатора…

6. …и правый верхний болты крепления кожуха электровентилятора к радиатору.

9. …снимите гайки и установленные под гайками шайбы.10. Наклоните радиатор к двигателю…

11. …и извлеките радиатор из моторного отсека.

12. Снимите с радиатора две подушки нижнего крепления, если они остались на установочных штифтах радиатора, или извлеките их из отверстий в нижней поперечине рамки радиатора, если они остались на кузове.

13. Извлеките из кронштейнов радиатора резинометаллические втулки.

Замените порванные или потерявшие упругость подушки. Замените порванные или потерявшие упругость резиновые втулки.

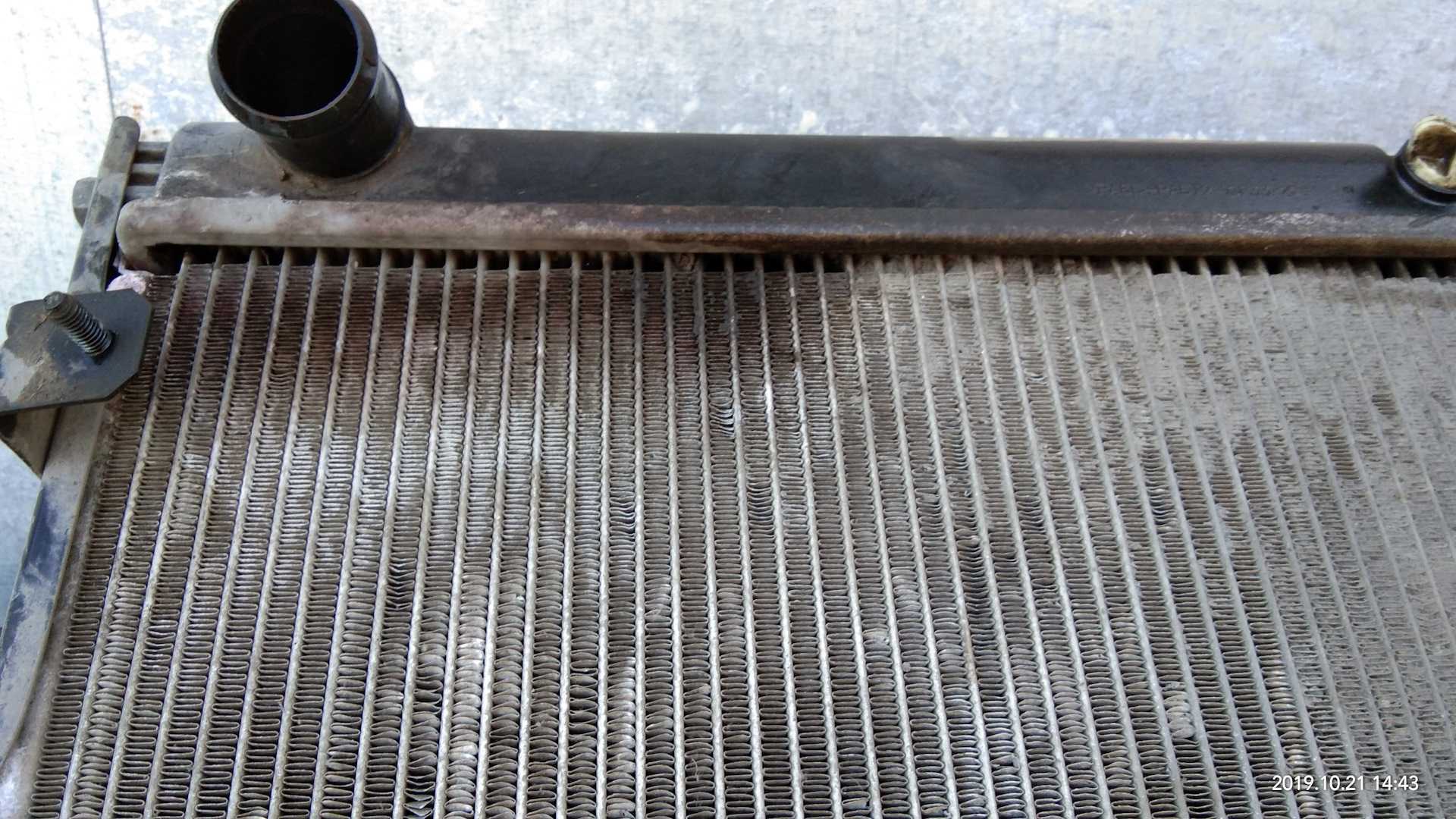

14. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор.15. Проверьте герметичность радиатора, для чего заглушите его патрубки и опустите в емкость с водой, подведя к нему воздух под давлением 0,1 МПа (1 кгс/см2). Не менее 30 с из радиатора не должны появляться пузырьки воздуха. Если радиатор не помещается в емкость полностью, проверяйте его последовательно со всех сторон.16. Установите радиатор в порядке, обратном снятию, предварительно надев на штифты радиатора подушки нижнего крепления и вставив в кронштейны втулки верхнего крепления.Для того чтобы в дальнейшем исключить возможность утечки охлаждающей жидкости, перед подсоединением к радиатору шлангов смажьте патрубки радиатора тонким слоем герметика,17. Установите электровентилятор и все снятые детали в порядке, обратном снятию.18. Залейте охлаждающую жидкость («Замена охлаждающей жидкости Лада Гранта»).

Источники

• http://ladaautos.ru/lada-granta/samostoyatelnaya-zamena-radiatora-pechki-lada-granta.html
• http://carfrance.ru/menyaem-radiator-pechki-na-lada-granta-svoimi-rukami-video/
• http://www.autosecret.net/lada-granta-vaz2190/dvigatel-lada-granta/1276-radiator-lada-granta

Демонтируем радиатор печки Лада Гранта

Этот радиатор в итоге «потёк» в салон автомобиля. А пары антифриза вредны!

Несмотря на то, что к качеству исполнения печки обычно претензий нет, поломки всё же могут произойти. Если сосредоточиться на радиаторе, то он может забиться или же потечь. В любом случае, нужно сразу же приступать к демонтажу печки, после чего её уже можно будет детально осмотреть, и разобраться в причинах поломки.

Большинство работ придётся проводить на верхней части моторного отсека, а также из салона машины. По сути, ни яма, ни домкрат, ни подъёмник в этом случае нам не потребуются. Учитывайте лишь то, что доступ в моторный отсек будет крайне сложным.

1. Для начала, откручиваем пару хомутиков, которыми крепятся патрубки печки к радиатору отопителя. Этим самым мы освобождаем их, чтобы суметь снять патрубки полностью.
2. Теперь нам будет доступен слив охлаждающей жидкости из радиатора. Естественно, что заранее придётся позаботиться о ёмкости, куда эта жидкость будет сливаться.
3. Патрубки же, по возможности, отводим в сторону. В принципе, большая часть работы в моторном отсеке на этом завершается.
4. Далее следует работа из салона машины. Возле ручника можно обнаружить один саморез, которым крепится тоннель, а также ещё один саморез для фиксации кожуха стояночного тормоза. Откручиваем их полностью. Помимо этого, со стороны водителя и со стороны пассажира будет ещё по два самореза, которыми крепится тоннель с обеих сторон.

Один саморез под тоннелью ручника

Открутить два самореза. Один на фото видно, второй правее, ближе к ручке КПП

Три болта крепления педали

Открылся доступ к патрубкам радиатора отопителя

Отпиливаем трубки радиатора для его съёма

Установка нового радиатора Лада Гранта

Аккуратно обклеиваем его по периметру поролоном, после чего начинаем работать с окном в корпусе печки.

Аккуратно прорезаем небольшое окошко подходящего размера, ближе к нижней части корпуса печки.

После этого новый радиатор станет на своё место очень хорошо. Сборка всех остальных частей производится в обратной последовательности.

Выбор нового радиатора отопителя (проверенные артикулы)

На роль штатного радиатора отопителя неплохо подойдёт модель специально для Лада Гранта Лузар под индексом LRh 0190b.

Он полностью выполнен из алюминиевого сплава, а цена данного радиатора составляет около полутора тысяч рублей. Помимо Лада Гранта, подойдёт он и для установки во вторую версию Лада Калина.

В общем же, на отечественном рынке, пока что, редко встречаются альтернативы. Так что автолюбителям приходится довольствоваться данным радиатором. Впрочем, он показывает себя достаточно хорошо, особенно, если не применять для его «ремонта» специальные присадки, которые заклеивают собой каналы подачи жидкости.

Радиаторы, так называемого, нового образца, характеризуются особенностями крепления. К тому же, такие радиаторы не цельные, а состоят из двух частей. Они собраны вместе посредством трех саморезов.

Что же касается «старого» образца радиатора, то он имеет полностью цельную структуру. Впрочем, большинство элементов крепления совпадает с новым типом, так что установка любого из них не должна привести к каким либо трудностям.

Особенности конструкции системы охлаждения двигателя LADA Priora

Система охлаждения двигателя ЛАДА Приора жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.

Конструкция системы охлаждения ЛАДА Приора

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка выполнены два патрубка для подсоединения пароотводящих шлангов радиатора системы охлаждения и радиатора отопителя, в нижней части — патрубок для подсоединения наливного шланга системы охлаждения

Насос охлаждающей жидкости — обеспечивает циркуляцию охлаждающей жидкости. Он лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механиз ма. Состоит из корпуса, подшипникового узла с уплотнением, крыльчатки и зубчатого шкива. В корпусе насоса выполнено контрольное отверстие для обнаружения течи жидкости при выходе уплотнения насоса из строя. Насос следует заменять в сборе.

Замечание

Заклинивание шкива насоса при выходе из строя его подшипникового узла или из-за замерзания сильно разбавленной охлаждающей жидкости приведет к обрыву зубчатого ремня привода ГРМ и, как следствие, к дорогостоящему ремонту двигателя.

Жидкость поступает к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под катколлектором. Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда — в корпус термостата.

Система охлаждения состоит из двух так называемых кругов циркуляции:

1. Малый круг не включает в себя радиатор двигателя, и жидкость омывает только блок цилиндров и головку блока цилиндров, а также протекает через канал дроссельного узла и радиатор отопителя.
2. При движении по большому кругу охлаждающая жидкость проходит через радиатор двигателя, где охлаждается набегающим потоком воздуха. Управляет направлением потока жидкости в системе охлаждения двигателя термостат.

Термостат. Два клапана термостата — основной и байпасный — перераспределяют потоки жидкости в системе охлаждения. Температуру открытия и закрытия термостата Вы найдете ниже.

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Основания трубок соединены с бачками через резиновые прокладки. Жидкость подается через верхний патрубок, а отводится через нижний. Над впускным патрубком расположен тонкий патрубок пароотводящего шланга. В нижней части правого бачка находится сливная пробка. К радиатору крепится пластмассовый кожух с электрическим вентилятором.

Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера системы управления двигателем. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик указателя температуры в комбинации приборов.

Проводка приборной панели

Схема электрооборудования панели приборов является наиболее сложной, поскольку содержит 34 устройства. Но и в ней можно разобраться. Вот список имеющихся устройств.

Панель приборов — сложное устройство

1. Штепсель, к которому подключен штекер 9 передней проводки.
2. Штепсель для подключения штекеров 10 и 11 передней проводки.
3. Разъем, к которому подключено гнездо 1 проводки задка.
4. Разъем для подключения гнезда 2 проводки задка.
5. Блок управления габаритами, ближним светом, аварийкой.
6. Механический замок зажигания.
7. Переключатель режимов маршрутного БК.
8. Переключатель дворников.
9. Щиток приборов.
10. Переключатель световой сигнализации.
11. Включатель электропривода замка багажника.
12. Диагностическая колодка.
13. Разъем, к которому подключен штекер жгута воздухозаборной коробки.
14. Включатель обогревателя заднего стекла.
15. Включатель аварийки.
16. Включатель тормозного сигнала.
17. Разъем для подключения динамиков аудиосистемы.
18. Разъем, к которому подключается автомагнитола.
19. Устройство на рулевом колесе.
20. Модуль водительской подушки.
21. Отсутствует.
22. Блок плавких предохранителей.
23. Усилитель руля (ЭУР).
24. Розетка прикуривателя.
25. Лампочка подсветки консоли управления климат-контролем.
26. Лампочка освещения приборки.
27. Гнездо, к которому подключен штепсель проводки системы зажигания.
28. Контрольное устройство.
29. Включатель индикатора положения педали сцепления (только на авто с механической коробкой переключения передач).
30. Е-газ.
31. Резистор системы климат-контроля.
32. Электромотор обогревателя салона.
33. Переключатель обогревателя салона.
34. Модуль управления блокировкой дверей.

Система и основные характеристики электрооборудования Лада Гранта

Как заменить радиатор охлаждения двигателя Гранта с кондиционером

Шаг 1. Подготовка

Перед началом работы убедитесь, что двигатель остыл до комнатной температуры и выключите автомобиль. Затем можно приступить к снятию радиатора.

Шаг 2. Снятие верхнего радиаторного шланга

Для этого используйте плоскогубцы или отвертку, чтобы открутить хомут, и аккуратно отсоедините верхний шланг от радиатора

Обратите внимание на то, чтобы не повредить шланг и не потерять остатки жидкости

Шаг 3. Снятие нижнего радиаторного шланга

Аналогичным образом отверните хомут и снимите нижний радиаторный шланг.

Шаг 4. Отсоединение вентилятора

На верхней части радиатора расположен вентилятор. Отсоедините проводку, крепящую его к кузову автомобиля, а затем аккуратно снимите сам вентилятор со стержней, удерживающих его на месте.

Шаг 5. Снятие кожуха кондиционера

Если ваш Грант оснащен кондиционером, необходимо снять кожух, защищающий его радиатор. Для этого открутите специальные болты, крепящие кожух к радиатору. Тщательно проверьте наличие всех креплений и аккуратно снимите кожух.

Шаг 6. Снятие верхних крепежных болтов

Обычно радиатор удерживается на месте с помощью верхних крепежных болтов. Отверните их с помощью гаечного ключа или отвертки. Убедитесь, что все болты полностью откручены, прежде чем переходить к следующему шагу.

Шаг 7. Снятие радиатора

Теперь, когда все крепления растяжек и болты откручены, можно аккуратно снять радиатор

Уделите внимание тому, чтобы не повредить его и не перекрутить трубки подводящих шлангов

Шаг 8. Установка нового радиатора

Новый радиатор охлаждения двигателя Гранта с кондиционером необходимо устанавливать в обратном порядке. Не забудьте закрепить все крепления и проверьте, чтобы все трубки и шланги были правильно подключены. Крепкими движениями закрутите все хомуты и удостоверьтесь в их надежности.

Шаг 9. Проверка системы охлаждения

После установки нового радиатора рекомендуется проверить его работоспособность. Запустите двигатель и дайте ему поработать в течение нескольких минут. Внимательно следите за отсутствием утечек и проверьте, чтобы температура охлаждающей жидкости соответствовала норме.

Шаг 10. Завершение

В случае успешной установки нового радиатора охлаждения двигателя Гранта с кондиционером можно закончить работу. Остается только убрать все инструменты и предоставить свежий воздух для охлаждения двигателя. В случае обнаружения проблем рекомендуется обратиться к специалистам для получения квалифицированной помощи.

Демонтаж радиатора в Калине

Для снятия обозначенного узла и сопутствующих компонентов потребуется привлечь следующие инструменты:

• ключ на «10» (торцового типа);
• плоскогубцы с утоненными захватами;
• отвертку крестообразного профиля;
• если Лада Калина оснащена системой кондиционирования, то дополнительно запасаемся набором «Торкс» (профиль – звездочка).

1. Отключаем разъем питания от вентилятора системы.
2. Демонтируем этот узел. Он удерживается на радиаторе с помощью 4-х болтов. Для их откручивания потребуется воспользоваться ключом на «10». Извлечение производим в направлении вверх.
3. Далее переходим к снятию патрубков со штуцеров радиатора. Ослабление хомутов выполняем пассатижами или с помощью отвертки. Тот же ключ применяем для откручивания двух гаек, которыми радиаторный узел удерживается в посадочном месте.
4. Теперь изделие немного наклоняем в сторону двигателя и вынимаем вверх.

Демонтируя узел на Лада Калина, оснащенной кондиционером, потребуется прибегнуть к снятию дополнительных компонентов, имеющих непосредственное крепление к радиатору. Для осуществления данного мероприятия следует запастись ключом с профилем под звездочку.

Требуется открутить 4 винта. Во время демонтажа обращайте взор в сторону нижних подушек радиатора. Их можно как извлекать вместе с изделием, так и оставлять в посадочных нишах. Специалисты рекомендуют вынимать эти опорные элементы для оценки их состояния. Также нелишним будет вынуть резинометаллические втулки, присутствующие на корпусе радиаторного узла LADA Kalina. Их лучше сменить новыми аналогами.

После демонтажа радиатор подвергают проверке. Для этого применяют заглушки, устанавливаемые в отводы. Затем внутрь помещенного в воду узла нагнетают воздух (через малый штуцер) с давлением примерно в 1 бар. Если свищей достаточно много, то агрегат подлежит безоговорочной замене. Когда утечки несущественные, следует попытаться договориться с мастерами о ремонте узла в условиях станции. Новое изделие монтируется в обратном порядке действий. Особому вниманию следует подвергать резиновые патрубки и хомуты. Если состояние данных компонентов вызывает сомнение, то лучше их сменить новыми аналогами.

Когда все элементы системы собраны приступаем к заливке хладагента. Это действие выполняем до момента начала течи жидкости из патрубка блока подогрева дросселя.

Как заменить радиатор охлаждения Лада Гранта с кондиционером

Перед тем, как начать замену радиатора, убедитесь, что двигатель полностью остыл. Также необходимо отключить электропитание к кондиционеру, открутить крышку резервуара расширительного бачка и снять с него шланг.

Далее следует отсоединить шланги, подсоединенные к радиатору. Это могут быть шланги системы охлаждения двигателя и шланги кондиционера. Для этого ослабьте зажимы на шлангах и аккуратно снимите их с радиатора. Не забудьте пометить, чтобы знать, какой шланг куда подключается.

Теперь необходимо открутить крепления, держащие радиатор на месте. Обычно они представляют собой несколько болтов или заклепок

После того, как крепления будут откручены, аккуратно извлеките радиатор из его места, обращая внимание на возможные преграды или препятствия

Установка нового радиатора будет производиться в обратном порядке. Вставьте новый радиатор на его место и закрепите его с помощью креплений, которые вы сняли с предыдущего радиатора.

Теперь подсоедините шланги к новому радиатору. Подсоедините каждый шланг на свое место и затяните зажимы для фиксации. Убедитесь, что все шланги подключены правильно и надежно.

Наконец, подключите электропитание к кондиционеру, закройте крышку резервуара расширительного бачка и убедитесь, что все крепления надежно закрыты и зафиксированы.

После установки нового радиатора охлаждения с кондиционером рекомендуется провести проверку работы системы охлаждения и кондиционирования. Запустите двигатель и дайте ему проработать несколько минут, чтобы убедиться, что все работает правильно и нет утечек жидкости охлаждения или рабочей жидкости в кондиционере.

Теперь вы знаете, как заменить радиатор охлаждения Лада Гранта с кондиционером самостоятельно

Помните, что при работе с автомобилем всегда соблюдайте меры предосторожности и при необходимости проконсультируйтесь с профессионалами

Замена радиатора охлаждения на Гранте

Владимир: за два года активной езды на машине единожды заменил термостат. Существенной поломкой это не считаю, так как для отечественных авто это нормальное явление. Кирилл: полтора года машине, покупал в салоне. Претензий нет, все механизмы работают в штатном режиме.

https://youtube.com/watch?v=0NT1wRgeh3M

Поломки случаются, но они не столь существенные, легко устранимы самостоятельно. Геннадий: после покупки машины с салона сразу заменил антифриз новым, импортным.

Отечественный низкого качества, быстро теряет свойства. Василий: качеством сборки, изготовления Лада Гранта ти клап. Что это означает? Воздух снаружи проникает в салон через специальное замена радиатора на гранте в виде воздухозахватывающего короба, размещённого перед лобовым стеклом. Количество поступающего извне воздуха регулируется специальной заслонкой рециркуляции. Не следует, однако, злоупотреблять режимом рециркуляции. Удобно использовать рециркуляцию для защиты от попадания в салон посторонних запахов с улицы, но только кратковременно.

Принцип рециркуляции заключается в перекрытии доступа воздуха снаружи и многократном прохождении внутренних воздушных потоков через нагревательный или замена радиатора на гранте элемент.

Полная инструкция: замена радиатора охлаждения Лада Гранта с кондиционером

Замена радиатора охлаждения Лада Гранта с кондиционером может потребовать определенных навыков и инструментов, однако при правильном подходе это можно сделать самостоятельно. В этой инструкции мы расскажем вам, как заменить радиатор охлаждения на вашем автомобиле.

Необходимые инструменты:

Для замены радиатора охлаждения Лада Гранта с кондиционером вам понадобятся следующие инструменты:

• Ключ для откручивания хомутов шлангов охлаждения
• Ключ для откручивания крепежных винтов радиатора
• Монтажная паста для установки нового радиатора
• Трубка для слива охлаждающей жидкости
• Резиновые рукавицы

Шаги замены радиатора охлаждения:

1. Запустите двигатель и дайте ему поработать несколько минут, чтобы охлаждающая жидкость стала теплой.

2. Отключите аккумулятор автомобиля и подождите, пока двигатель полностью остынет.

3. Расположите автомобиль на ровной поверхности и установите подкатной механизм или крики под переднюю часть автомобиля.

4. Разжимите хомуты шлангов охлаждения, используя ключ для откручивания хомутов.

5. Отсоедините шланги охлаждения от радиатора и оставьте их внизу, чтобы охлаждающая жидкость слилась. Используйте трубку для слива охлаждающей жидкости, чтобы предотвратить разбрызгивание жидкости.

6. Открутите крепежные винты радиатора, используя ключ для откручивания винтов.

7. Снимите старый радиатор охлаждения и аккуратно поставьте его в сторону. Очистите место установки нового радиатора от грязи и остатков охлаждающей жидкости.

8. Нанесите монтажную пасту на соединения нового радиатора и место установки.

9. Установите новый радиатор охлаждения на место и закрепите его крепежными винтами.

10. Подсоедините шланги охлаждения к радиатору и затяните хомуты.

11. Заполните охлаждающую жидкость в соответствии с рекомендациями производителя автомобиля.

12. Запустите двигатель и проверьте наличие утечек охлаждающей жидкости. Подождите, пока двигатель прогреется и охлаждающая жидкость начнет двигаться по системе.

Поздравляю! Вы успешно заменили радиатор охлаждения Лада Гранта с кондиционером. Теперь ваш автомобиль готов к использованию.

Если вентилятор не включается

Если РТД поднялась до 100 градусов, а стрелка указателя зашла в красную часть шкалы, это свидетельствует о перегреве. Возможно, данное явление произошло из-за того, что не сработал вентилятор. Если вы обнаружили, что при перегреве вентилятор не начинает работать, и температура не падает, надо проверить исправность самого вентилятора. Нужно определить, срабатывает ли датчик его включения при превышении нормальной РТД? Сначала запустите мотор и отсоедините провода от температурного датчика, который установлен на двигателе. Когда провода отсоединены, должно заработать принудительное охлаждение. Если этого не произошло, вероятнее всего, неисправность заключается в электродвигателе прибора. Как проверить работу вентилятора, смотрите на видео.

Данную неисправность достаточно легко устранить: надо просто заменить датчик. После его замены проверьте, включается ли вентилятор. Для этого запустите двигатель. Когда РТД достигнет нормальных показателей, не выключайте мотор, пока температура не превысит норму. Как только это случится, вентилятор должен активизироваться. Если вентилятор сработал при температуре выше 97 градусов, но меньше 100 градусов, значит, система функционирует исправно.

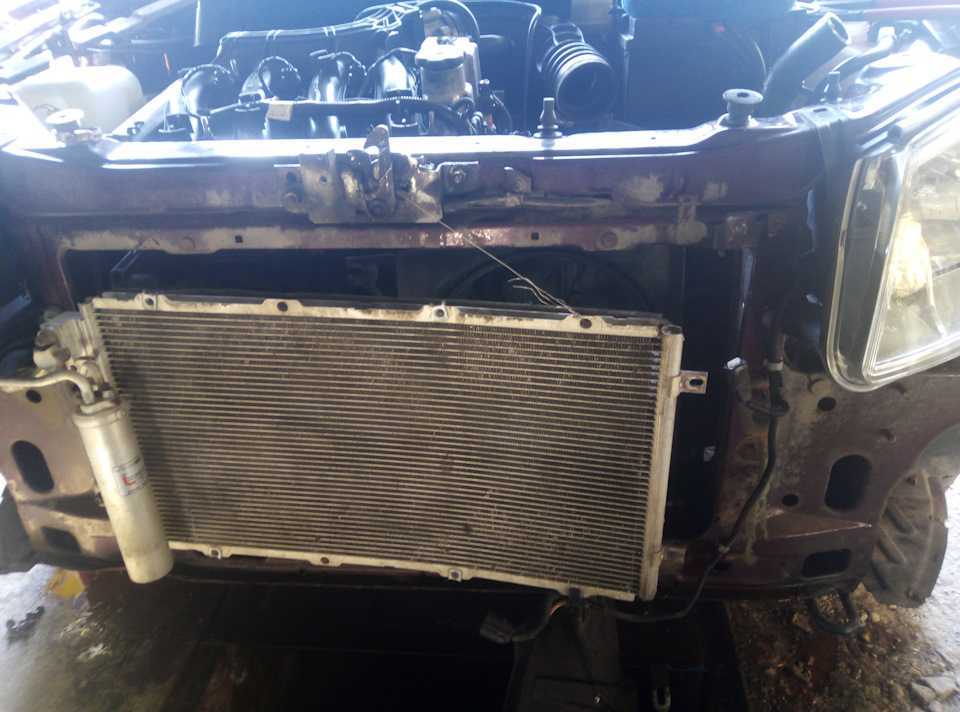

Конденсатор (радиатор кондиционера) Лада Гранта

Конденсатор многопоточного типа расположен перед радиатором системы охлаждения двигателя в моторном отсеке. Он крепится с помощью кронштейнов к рамке радиатора. Соты конденсора изготовлены из плоских тонкостенных алюминиевых трубок с внутренними продольными перегородками для жесткости и наружными ребрами для улучшения теплоотдачи. Бачки алюминиевые, с фланцами для подсоединения к трубопроводам. По высоте бачки разделены на секции, поэтому, проходя через конденсор, поток хладагента несколько раз меняет направление. В конденсоре происходит конденсация паров сжатого компрессором хладагента и отвод выделяющегося при этом тепла в окружающий воздух. При включении кондиционера блок управления двигателем включает цепь питания электрического вентилятора радиатора, что улучшает теплообмен в конденсаторе и снижает давление в системе кондиционера.

Советы по уходу и эксплуатации за конденсатором кондиционера Лада Гранта

Не реже 1раза в год, лучше перед началом летней эксплуатации, промывайте ребра А и Б конденсора от грязи на их поверхности. Это улучшит теплообмен, снизит давление в системе и увеличит срок службы элементов системы.

Не применяйте для мойки конденсора моющие установки со струей воды под высоким давлением. Это может привести к повреждению В тонкостенных пластин оребрения. Даже при регулярной мойке необходимость замены конденсора возникает гораздо чаще, чем хотелось бы. Дело в том, что он первым принимает на себя поток противогололедных реагентов, грязи и камешков с дороги. А стенки трубок у него тоненькие… В большинстве случаев конденсор повреждается коррозией на третий-четвертый год эксплуатации. Если в результате коррозии нарушится герметичность конденсора, то ремонтировать его себе дороже. Даже если мастеру аргоновой сварки удастся залатать дыру, то вскоре возможно появление течи в другом месте. Кстати, давление в системе в жаркие дни может доходить до 25-28 бар. Кроме того, следует учитывать сложную структуру трубки конденсора: вдоль она разделена перегородками на каналы, поэтому велика вероятность, что после сварки часть каналов будет перекрыта. Соответственно упадет рассеиваемая мощность и ухудшится работа кондиционера, особенно в пробках и в жаркую погоду.После каждого эксперимента с латанием конденсора нужно будет оплатить снятие установку, сварку конденсора и заправку системы хладагентом. Так что лучше сразу установить новый конденсор.

Меняем радиатор печки на Лада Гранта своими руками + видео

Лада Гранта стала действительно популярным автомобилем. И, во многом, случилось это благодаря доступной цене и неплохим комплектующим. К примеру, печка на Лада Гранта установлена довольно неплохая, так как прогревает она салон до нужного уровня очень быстро. Над этим вопросом инженеры АвтоВАЗ поработали очень хорошо, так как для наших суровых зим очень актуален вопрос качественного обогрева салона.

ТОП-15 самых полезных товаров для Лада Гранта — НАШ ОПЫТ!

1 Демонтируем радиатор печки Лада Гранта 1.1 Установка нового радиатора Лада Гранта
1.2 Выбор нового радиатора отопителя (проверенные артикулы)
2 Советы
3 Особенности работы печки Лада Гранта

Демонтируем радиатор печки Лада Гранта

Этот радиатор в итоге «потёк» в салон автомобиля. А пары антифриза вредны!

Несмотря на то, что к качеству исполнения печки обычно претензий нет, поломки всё же могут произойти. Если сосредоточиться на радиаторе, то он может забиться или же потечь. В любом случае, нужно сразу же приступать к демонтажу печки, после чего её уже можно будет детально осмотреть, и разобраться в причинах поломки.

Большинство работ придётся проводить на верхней части моторного отсека, а также из салона машины. По сути, ни яма, ни домкрат, ни подъёмник в этом случае нам не потребуются. Учитывайте лишь то, что доступ в моторный отсек будет крайне сложным.

1. Для начала, откручиваем пару хомутиков, которыми крепятся патрубки печки к радиатору отопителя. Этим самым мы освобождаем их, чтобы суметь снять патрубки полностью.
2. Теперь нам будет доступен слив охлаждающей жидкости из радиатора. Естественно, что заранее придётся позаботиться о ёмкости, куда эта жидкость будет сливаться.
3. Патрубки же, по возможности, отводим в сторону. В принципе, большая часть работы в моторном отсеке на этом завершается.
4. Далее следует работа из салона машины. Возле ручника можно обнаружить один саморез, которым крепится тоннель, а также ещё один саморез для фиксации кожуха стояночного тормоза. Откручиваем их полностью. Помимо этого, со стороны водителя и со стороны пассажира будет ещё по два самореза, которыми крепится тоннель с обеих сторон.

Один саморез под тоннелью ручника

Открутить два самореза. Один на фото видно, второй правее, ближе к ручке КПП

Три болта крепления педали

Открылся доступ к патрубкам радиатора отопителя

Отпиливаем трубки радиатора для его съёма

Установка нового радиатора Лада Гранта

Аккуратно обклеиваем его по периметру поролоном, после чего начинаем работать с окном в корпусе печки.

Аккуратно прорезаем небольшое окошко подходящего размера, ближе к нижней части корпуса печки.

После этого новый радиатор станет на своё место очень хорошо. Сборка всех остальных частей производится в обратной последовательности.

Выбор нового радиатора отопителя (проверенные артикулы)

На роль штатного радиатора отопителя неплохо подойдёт модель специально для Лада Гранта Лузар под индексом LRh 0190b.

Он полностью выполнен из алюминиевого сплава, а цена данного радиатора составляет около полутора тысяч рублей. Помимо Лада Гранта, подойдёт он и для установки во вторую версию Лада Калина.

В общем же, на отечественном рынке, пока что, редко встречаются альтернативы. Так что автолюбителям приходится довольствоваться данным радиатором. Впрочем, он показывает себя достаточно хорошо, особенно, если не применять для его «ремонта» специальные присадки, которые заклеивают собой каналы подачи жидкости.

Радиаторы, так называемого, нового образца, характеризуются особенностями крепления. К тому же, такие радиаторы не цельные, а состоят из двух частей. Они собраны вместе посредством трех саморезов.

Что же касается «старого» образца радиатора, то он имеет полностью цельную структуру. Впрочем, большинство элементов крепления совпадает с новым типом, так что установка любого из них не должна привести к каким либо трудностям.

Советы

Потёк Антифриз в салон

Чтобы не допустить появления проблем с радиатором отопителя, за ним нужно тщательно следить. К примеру, уже с первых дней покупки машины периодически заглядывайте под машину, чтобы увидеть, есть ли там темные пятна. А в моторном отсеке не лишним будет пронаблюдать состояние шлангов системы охлаждения. Если вы заметили следы антифриза в любом из этих мест, то нужно сразу же обращаться за помощью, или же проводить ремонт самостоятельно.

Шланги подключения радиатора печки, по возможности, нужно заменить новыми, промазав места соединения герметиком. Но некоторые не согласны с этим мнением. Ведь герметик со шланга может попасть внутрь системы охлаждения и привести к порче помпы. В результате чего ремень ГРМ порвётся и клапана встретятся с поршнями.

Способ №1: замена радиатора печки Лады Гранты со снятием панели

1. Снимаем клеммы с аккумуляторной батареи во избежание короткого замыкания в цепи.

Снятие клеммы с аккумулятора

1. Отвинчиваем сливную пробку в радиаторе, блоке цилиндров, стачиваем антифриз в пластиковую емкость.
2. Выкручиваем четыре самореза, снимаем фильтр системы отопления, кожух.

Расположение саморезов

1. Отпускаем стяжные хомуты, снимаем два резиновых патрубка «подача», «обратка» со штуцеров радиатора.

Патрубки на подачу и обратку

1. В салоне машины поддеваем и снимаем крышку блока предохранителей.

Снятие крышки блока предохранителей

1. Снимаем пластиковую облицовку туннеля, каркас рулевой колонки.

Каркас рулевой колонки

1. Снимаем приборную панель в центральной части.

Центральная часть приборной панели

1. Демонтируем резиновые уплотнители на дверных проемах.

Резиновые уплотнители на дверных проемах

1. Поддеваем и снимаем боковую (левую) пластиковую накладку панели приборов.

Пластиковая накладка панели приборов

1. По аналогии снимаем накладку с правой стороны.
2. Демонтируем обивку передней левой, правой стойки.

Обивка передней стойки

1. Демонтируем ручку регулятора пучка освещения.

Ручка регулятора освещения

1. Отвинчиваем гайку, извлекаем регулятор «на себя».

1. Отверткой поддеваем, извлекаем крышку вещевого ящика со штатного места.

Крышка вещевого ящика

1. Извлекаем вещевой ящик.

Вещевой ящик

1. С левой стороны под обшивкой находим крепление массы, отвинчиваем гайку (ключ на «10»).

Крепление массы

1. Головкой на «10» отвинчиваем левый, правый кронштейн крепления консоли.

Кронштейн крепления консолиОтвинчиваем болты

1. Прижимаем боковые фиксаторы, отсоединяем колодку с проводами от выключателя стоп-сигналов.

1. По аналогии отсоединяем педаль акселератора.

Педаль акселератора

1. Отключаем педаль сцепления.

Педаль сцепления

1. С правой стороны нажимаем фиксатор, отсоединяем колодку проводов от контроллера.

1. Головкой на «13» отворачиваем болты крепления панели приборов к кузовному элементу.

1. Извлекаем панель приборов из салона автомобиля, аккуратно укладываем ее на поверхность верстака для проведения работ.

Замена радиатора печки Лады Гранты своими руками окончена.

Некоторые мотористы практикуют не снимать приборную панель целиком, а лишь облицовку из пластика. Процесс аналогичен вышеописанному. Фактически остается на месте каркас торпедо, а все пластиковые накладки, вставки изымаются.
