Топ 12 способов, как правильно почистить газовый котел своими руками

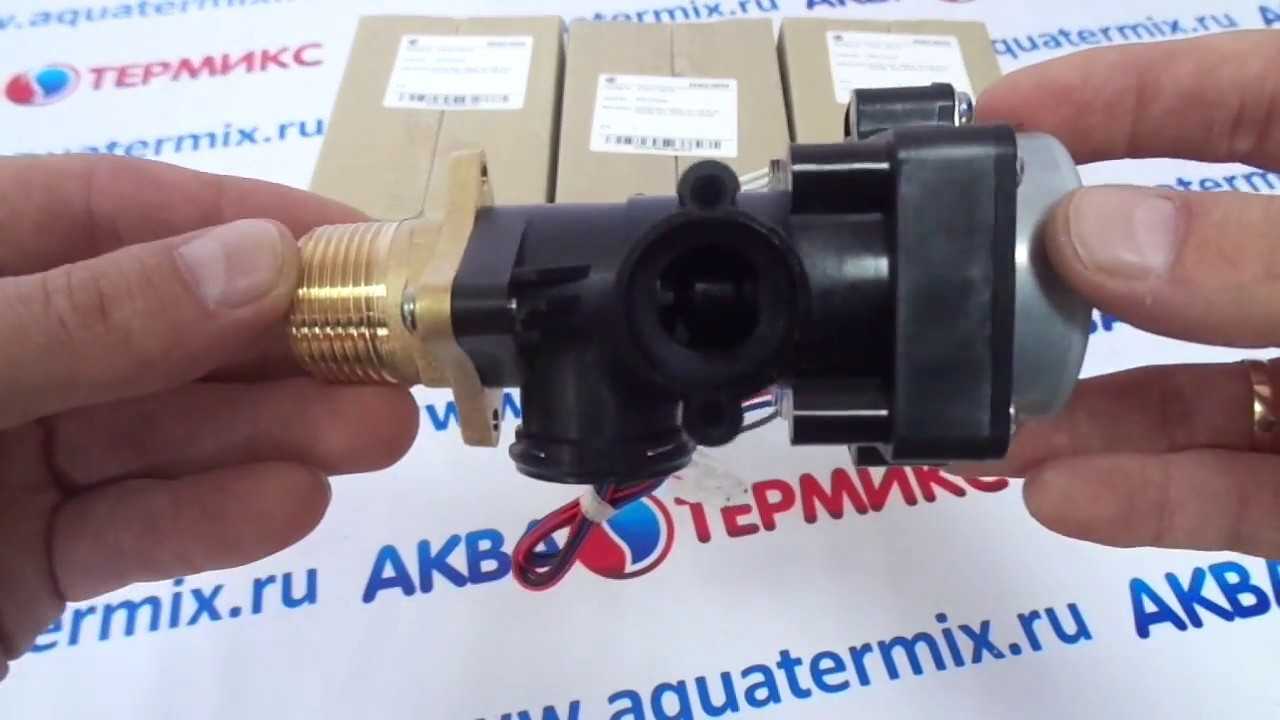

Замена трехходового клапана на котлах navien видео

Еще подробная видео инструкция с канала DOCTOR A.S.N.

В этом видео производится ремонт трехходового крана у котла Navien 16 ACE Coaxial.Причина ремонта-температура горячей воды скачет от 30 до 40 градусов .

• Продукт
• Характеристики
• Фотографии
• Видео

2931,00₽ -25% 3-ходовой клапан предназначен для регуляции теплового потока в системе. Он является одной из главных деталей, с помощью которых поддерживается режим …
Добавить в список желанийДобавлено в список желанийУдалено из списка желаний Navien

Размеры
Ширина (мм) 65 Высота (мм) 125 Длина (мм) 70
Материал изготовления
Материал корпуса РА 66 (полиамид)
Габариты
Вес (кг) 0.309
Specification
Потребление электроэнергии, не более Вт 3 Количество оборотов, об/мин 2,5-3

Замена трехходового клапана котла Navien. Подробная инструкция 2193 2931 Уточнить цену

Котёл вайлант просто не включается

Если дисплей котла не горит, при этом Вы точно уверены, что он надежно подключен к электросети, то вероятнее всего произошла поломка платы. К сожалению, программой самодиагностики не фиксируются внутренние ошибки работы платы и в случае повреждения котел просто потухнет. Достаточно часто эти повреждения можно увидеть визуально при осмотре платы.

У нас есть все необходимое для восстановления плат котлов серии TEC и MAX. Вот пример ремонта одного подобного случая (на плате сгорел модуль питания):

Ремонт был осуществлен в течение дня и плата передана довольному клиенту.

Vaillant — это качественная и надежная техника, но поломки электроники все равно иногда случаются. Плата котла — один из самых дорогостоящих его элементов, поэтому обращаясь к нам клиенты экономят внушительную сумму денег

Мы занимаемся ремонтом уже давно и все запасные части всегда есть в наличии, а ремонт занимает минимум времени, что особенно важно когда поломка произошла в отопительный период

2017-03-22

Евгений Фоменко

Обвязка котла и водонагревателя косвенного нагрева

Для того, чтобы подключить два рассмотренных устройства системы теплоснабжения (одноконтурного котла и бойлера косвенного нагрева) важно иметь в виду, что существуют особые рекомендации перед непосредственной обвязкой

1. Выбирать местоположение бойлера необходимо отталкиваясь от места монтажа самого котла. Лучше всего расположить их максимально близко друг к другу. Это позволит уменьшить время поступления горячей воды в кран;
2. Приобрести и встроить на выходе горячей жидкости из бойлера мембранный гидроаккумулятор, который способствует предотвращению повреждений при эффекте теплового расширения;
3. Дополнительно установить на каждый контур шаровой кран;
4. Закрепить обратные клапаны для регулирования направления потока воды;
5. Поместить фильтры для очистки;
6. Вал насоса должен лежать горизонтально.

Обвязка может осуществляться несколькими вариациями:

Вариант 1. Подключение при помощи трёхходового клапана.

Мы уже упоминали про трёхходовой клапан. Именно он в данной схеме положен во главу угла, разветвляя проток из котла, вхождение в бойлер и выход в отопительный сектор. Данный узел выполнен в виде параллельного соединения системы и бойлера, что обеспечивает максимальное быстродействие и производительность выполняемой работы. Его плюсом можно назвать возможность переключения приоритета тепла с радиаторов на быстрый нагрев бойлера косвенного нагрева. Нужен тем потребителям, кто часто пользуется бойлером.

Посмотрите вариант такой схемы обвязки в нашем видео

Вариант 2. Два циркуляционных насоса

Трёхходового клапана в данной схеме нет. Перевод воды на разные участки системы осуществляют стандартные тройники. Первый насос ставится на трубе подачи БКН, другой – на контуре отопления. Цель этого решения – обеспечить хозяйство тёплой водой в любой момент времени.

Вариант 3. Использование гидравлической стрелки

Крайне трудоёмкий процесс монтажа, с выполнением операций по установке оборудования на несколько независимых контуров. Отличается многоуровневостью, например, в двух- и многоэтажном доме. Подойдёт той категории заказчиков, кто использует большое количество тёплых поверхностей, одновременного открытия нескольких кранов с горячей водой.

Вариант 4. Рециркуляция теплоносителя

Зигзагообразный осушитель полотенец является той же батареей для отопления ванной комнаты. Для поддержания константного уровня температуры применяется постоянная циркуляция водных масс внутри контура. Недостаток – большой расход энергии.

Вариант 5. Циркуляция БКН без потребления энергии.

Принцип действия основан на силе притяжения. При таком методе бак устанавливают на вышестоящем уровне относительно всей несущей воду системы. Вода от насоса котла доставляется в бойлер, который просто спускает её во все углы контура.

Как исправить ошибку F29 газового котла Vaillant (Вайлант)

При выполнении рекомендаций производителя по монтажу и эксплуатации бытовых отопительных установок они редко выходят из строя. По статистике ремонта часть проблем – следствие неграмотных действий пользователя или влияния внешних факторов. Статья поможет самостоятельно устранить ошибку f29.

Расшифровка кода

Ошибка f29 появляется во время работы Вайлант. Ее путают с 28-й, код которой свидетельствует о неудачных попытках розжига. Сразу же разбираться с котлом, вызывать мастера, если оборудование гарантийное, не стоит. Неисправность – следствие кратковременного перебоя с подачей газа.

Первые шаги

Нажмите кнопку под номером 8 на пульте управления котлом Вайлант

Данный алгоритм действий экономит время на устранение проблемы с отопительным оборудованием. Отрицательный результат – повод искать причину остановки котла Вайлант.

На заметку! В инструкции на газовое оборудование информация по неисправностям скудная. Производитель, учитывая сложность приборов, их опасность в плане воспламенения (взрыва), не рассчитывает на ремонт силами пользователя – только аттестованный мастер. Ряд ошибок котла Вайлант вызываются идентичными факторами.

Что проверить

Газовую магистраль

Блокирование тракта, падение давления вызывают ошибку f29. На объекте с газовой плитой ее можно использовать для проверки системы розжигом всех конфорок. По высоте язычков пламени, их стабильности, цвету несложно определить, поступает по трубе «голубое топливо», не снижено ли давление, не происходит подсос воздуха.

Простая проверка поступления газа

Плита потребляет при розжиге газа больше, чем Вайлант. На практике после ее включения в работу ошибка f29 котла исчезает. Если такое наблюдается, причина – в счетчике. Его механическая часть иногда клинит, а повышенное потребление топлива способствует «срыву»: прибор учета придется менять.

Вероятные причины

Канал притока воздуха

Порядок действий определяется спецификой монтажа отопительной установки.

Коаксиальный дымоход с защитой от внешней средыРекомендация. Если 29-код появляется в периоды смены направления ветра, следует изменить схему прокладки воздуховода: вывести трубу в другом месте, прикрыть оголовок – вариантов много. Главное, чтобы не задувало.

Датчик ионизации

Выдает на модуль управления котла Вайлант сигнал о наличии и устойчивости пламени. В результате частичного загрязнения (нагаром, пылью) электрод теряет чувствительность. Ошибка f29 устраняется очисткой проволочки.

Почистите котел Вайлант

При ремонте котла Вайлант проверяется целостность сигнальных цепей. Жгут разбирается, а по окончании работ стяжка на место не ставится. Возможно, провод датчика ионизации примыкает к металлической детали и при изношенности изоляции периодически замыкает. Отсюда и ошибка f29.

Газовый клапан

Нужно учитывать, что он настраивается по давлению. Поэтому при ошибке f29 никаких разборок арматуры, регулировок не проводится, только чистка. После демонтажа узла котла Вайлант снимается колпачок, закрывающий шток управления заслонкой. Оно электромеханическое, перемещение обеспечивается магнитом. Мельчайшие фракции, забивая щель между ним и прокладкой, препятствуют свободному ходу штока. Чистится и вся полость, куда имеется доступ. Удаление грязи, пыли устраняет ошибку f29.

газовый клапан котла Vaillant

Она вызывается и механическими повреждениями. Типичная неисправность – дефект шестерни редуктора: узел меняется.

Трансформатор розжига

Неудачный запуск котла Вайлант связан с отсутствием искры или ее недостаточной мощностью. Если нет дефектов проводов, мультиметром проверяется обмотка Тр: обрыв – R = ∞, короткое замыкание – R = 0. При межвитковом прибор покажет сопротивление, но при несоответствии значения паспортным данным искра получается слабая, недостаточная для розжига горелки. Ошибка f29 устраняется заменой трансформатора.

Сгоревший электрод розжига котла Vaillant

Самостоятельный ремонт под силу пользователю с профильным образованием, но на это уйдет время. Ошибка f29 устраняется заменой узла котла Вайлант.

Проверяем и настраиваем минимальное количество газа

Особую внимательность необходимо проявить при первичном подключении и вводе в эксплуатацию газового оборудования. Чтобы проверить минимальное количество газа и избежать последующих ошибок, необходимо произвести несколько нехитрых манипуляций:

• отключить котел;
• ослабить уплотнительный винт, который расположен на газовой арматуре;
• подключить манометр;
• нажать кнопку с символом плюса на дисплее и, удерживая ее, установить выключатель назначения «i»;
• продолжать удерживать « », пока на экране устройства не появится значение «Р.0»;
• еще раз нажать на кнопку со знаком « » и дождаться появления «Р.2»;
• нажать на кнопку «i» и запустить автоматическую диагностическую систему, тогда котел можно перевести на минимальную подачу газа;
• нажать на кнопку «i» и дождаться появления цифрового значения от 0 до 99;
• несколько раз нажать кнопку « » или минус пока давление не будет установлено в правильном значении.
• сохранить установленные изменения, для этого необходимо удерживать кнопку «i» порядка 5 секунд.

https://www.youtube.com/watch?v=ytdev

В этом случае агрегат автоматически выйдет из режима диагностики. После этого можно будет отключить прибор, снять манометр и повторно установить уплотнительный винт.

Расшифровка

Ошибка f26 информирует о нарушении в функционировании газовой арматуры котла Вайлант. Регулировочный клапан, дозирующий подачу «голубого топлива» к горелке, изменяет положение под воздействием привода шагового двигателя. Управляющий сигнал на ШД подается с электронной платы в виде «серии» импульсов: количество определяется выставленным режимом работы Vaillant.

Отображается ошибка F26 на панели правления котлом Vaillant

ЭПУ, регулируя число шагов, определяет степень открытия газового канала и количество пропускаемого топлива. Движение шпинделя зависит от взаимодействия магнитных полей катушек. Следовательно, причину ошибки f26 котла Вайлант нужно искать в блоке газовой арматуры и ЭПУ.

Однозначной рекомендации по устранению кода нет, потому инструкция производителя советует при такой неисправности обращаться в сервисную организацию. Статья написана на основе личного опыта автора и анализа обмена мнениями мастеров, пользователей по решению проблемы с ошибкой f26, встречающихся на тематических форумах.

Электроника преподносит самые неожиданные сюрпризы: разные коды вызываются схожими неполадками. При поиске причины 26-й ошибки до вызова представителя сервиса стоит попытаться устранить дефект самостоятельно.

Перезапустить котел

В зависимости от типа Вайлант нажать кнопку RESET, «СЕТЬ» или «ВКЛ». Если ошибка f26 ложная, появившаяся после скачка напряжения, исчезнет.

Кнопка для сброса ошибки F26 для котлов atmoTEC pro, turboTEC pro

Проверить заземление

Потенциал на корпусе котла Вайлант – частая причина ошибок. Выявляется касанием индикаторной отверткой металлической части агрегата. Наводки (блуждающие токи) приводят к сбоям в работе электронной платы, ложным кодам неисправностей.

Проблема решается установкой на газовой трубе, перед котлом, диэлектрической муфты.

диэлектрическая муфта

Пользователи не зря отмечают, что ошибка f26 Vaillant высвечивается после сильной грозы. Нарушения в функционировании отопительного агрегата характерны при самостоятельном обустройстве заземления без учета требований ПУЭ и рекомендаций производителя.

Произвести осмотр внутренней части котла

Оценивается состояние эл/цепей между блоком газовой арматуры и электронной платой, надежность соединений. Оплавленная изоляция, конденсат инициируют замыкания, «садят» сигнал, команда управление клапаном котла Вайлант теряется, высвечивается ошибка f26. Обнаруженные дефекты устранить несложно.

Проверка сигнальных линий в котле Vaillant

Визуально определяются и повреждения ЭПУ. На это указывают раздутые корпуса электролитических конденсаторов, микросхем, трещины, сколы, выгоревшие дорожки.

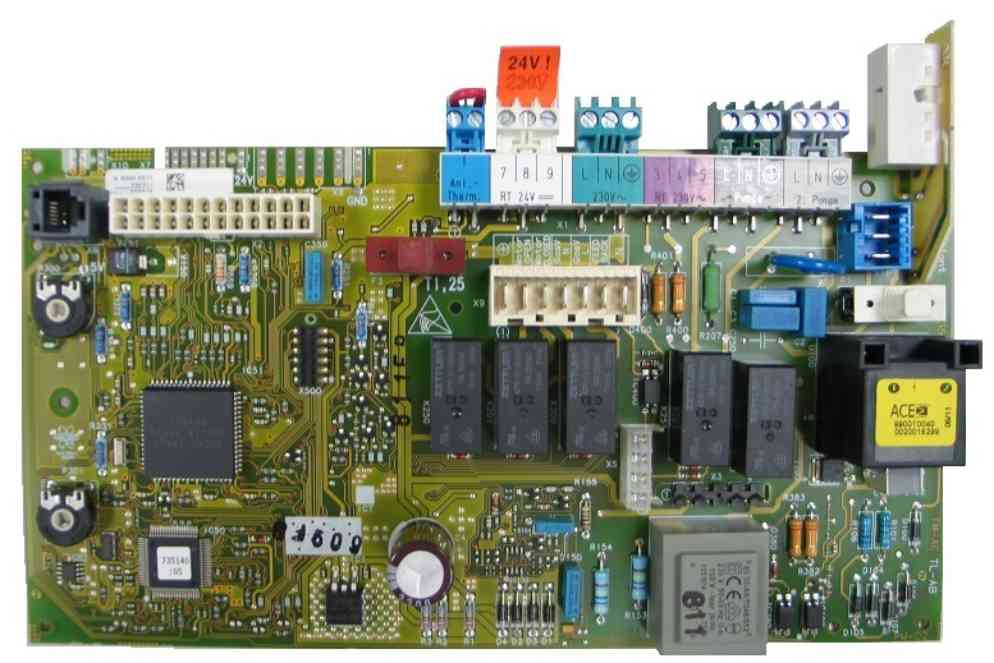

Плата управления котлом Vaillant

Выполнить чистку

Пыль – вероятная причина ошибки f26. Накапливаясь на деталях арматуры, плате управления котла Вайлант, постепенно впитывает влагу, превращаясь в токопроводящий слой. Удаление грязи производится аккуратно, ватным тампоном, без использования спитросодержащих и иных агрессивных жидкостей. Рекомендуется практиковать регулярно, особенно для котлов Вайлант атмосферного типа. Этим минимизируется риск появления на дисплее агрегата ошибок.

Не получается убрать код f26 – обращаться в авторизованный сервис. Самостоятельно «ковырять» плату по советам из интернета, различного рода «знатоков» нецелесообразно по ряду причин.

• ЭПУ стоит дорого, от 7800 до 14300 рублей. За диагностику в мастерской на стенде, восстановление работоспособности узла придется заплатить не свыше 1000.

• Замена процессора результата может и не дать – в зависимости от типа Вайлант, года выпуска «прошивка» отличается.

• Плотная компоновка деталей подразумевает точечную пайку. Выполняется на станке, с контролем температуры. Иначе перегрев, повреждения корпусов элементов неизбежны.

• Отсутствие принципиальных схем вынуждает пользователя действовать «вслепую».  В результате котел простаивает длительное время.

• Иногда причиной ошибки f26 становится неисправность в плате дисплея (панель индикации). Ремонту не подлежит – меняется.

При оформлении заявки указать дату выпуска и тип Вайлант. Мастер в считанные минуты заменит ЭПУ, проблема с ошибкой f26 решится быстро.

Наиболее частые коды ошибок котлов Вайлант

F5

Ошибка F5 означает разрыв наружного датчика отработанных газов. Возможными причинами может быть некорректная работа датчика отходящих газов, вынут штекер или поврежден кабель, неправильно установлен запасной резистор. Код актуален только для навесной модели Ваилант Атмо.

5ER

Если на дисплее выводится попеременно температура воды и ошибка 5ER (или SER) — это напоминание о том, что пришло время провести техническое обслуживание устройства.

Пользователь сам может выставить периодичность того, как часто всплывает это напоминание. Выставляется значение в пункте для диагностики D.084 в рамках от 0 до 3000 часов с интервалом 10 часов (число 300 соответствует 3000 часам). Чтобы полностью отключить эту функцию введите вместо числового значения символ “—“.

F15

Ошибка F15 показывает короткое замыкание наружного датчика для отработанных газов. Предположительно возникло замыкание с корпусом вилки датчика, короткое замыкание внутри жгута с проводами или сам датчик неисправен. Показывается только в настенных котлах Vaillant Atmo.

F20

Ошибка F20 (Ф20) выявляет, что произошло защитное отключение аппарата из-за того, что сработал предохранительный ограничитель показателя температуры STB. Он срабатывает, когда превышается максимально допустимая температура.

Произойти это может по причине того, что контакты «массы» жгута проводов с корпусом неправильное, поломка NTC обратной или подающей линии (слабый контакт). Возможен также пробой через провод розжига, электрод или штекер розжига.

Ошибка F21 означает аварийное отключение автомата контроля пламени GFA.

F22

Ошибка F22 (Ф22) показывает срабатывание защитного отключения вследствие недостаточного количества воды. Причины этого неисправность кабеля насоса или тумблера при недостаточном количестве воды, не работает или заблокирован насос, или у него слишком маленькая мощность.

F23

Ошибка F23 выявляет аварийное выключение из-за слишком большого перепада уровня температур у датчиков располагающихся на подающей и отводящей линиях.

Это происходит по следующим причинам:

• Очень небольшая мощность насоса, почему падает давление с одной стороны;
• насос заблокирован;
• датчики NTC обратной и прямой линии стоят не на своих местах.

F24

Ошибка F24 сигнализирует об аварийном отключении при слишком резком нарастании температуры. Это значит наличие воздуха в приборе, пониженную производительность насоса, его блокировка или очень низкое давление в отопительной системе. Может быть неправильно подсоединен или заблокирован клапан гравитационного типа.

F26

Ошибка F26 значит, что не определяется поток газового клапана шагового двигателя из-за поломки газовой арматуры. Возможно, это не подключен или поломан серводвигатель газовой арматуры, некорректно поставлен разъем в плату или произошло обрывание в жгуте проводов.

F28

Ошибка F28 (Ф28) показывает, что оборудование не включилось, выявилась неисправность при пуске устройства, попытки розжига безуспешны.

Есть ряд вариантов:

Другие неисправности и способы их устранения

Если моргает диод обратной тяги, то или он неисправен, или продукты сгорания не выводятся полностью, а попадают в помещение. Инструкция по ремонту в данном случае следующая: сначала следует прочистить дымоход, потом проверить качество вентиляции.

После этого можно заменить датчик обратной тяги

Изначально при монтаже важно соблюдать все требования техники безопасности. Довольно часто забивается газовая горелка, на ней откладывается сажа

Ее следует регулярно очищать, чтобы в полной мере контролировать уровень пламени

Ее следует регулярно очищать, чтобы в полной мере контролировать уровень пламени.

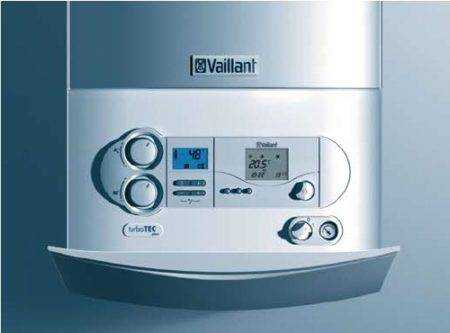

В этой статье будем рассматривать котел серии Vaillant TEC. Это современные котлы премиум сегмента известного немецкого бренда. Модельный ряд представлен котлами мощностью от 20 до 36 кВт одноконтурными и комбинированными.

В зависимости от комплектации в серии TEC представлено две модификации: Plus и Pro. Vaillant Pro – это более дешевая модель, Vaillant Plus обладает функцией горячего старта в режиме приготовления горячей воды, увеличенным вторичным теплообменником, расширительным баком большего объема (10 литров), более информационным жидкокристаллическим дисплеем и циркуляционным насосом с автоматической регулировкой скорости.

Эксплуатация любого газового котла допустима только при наличии в системе рабочей жидкости – теплоносителя. К слову сказать, компания Vaillant запрещает использование антифризов или ингибиторов коррозии. Поэтому, в качестве теплоносителя должна быть использована подготовленная вода.

Наличие необходимого уровня заполнения системы отопления контролируется датчиком давления. Vaillant – достаточно технологичный котел, поэтому, в нем применяется , который имеет возможность измерять его цифровое значение. Во многих других котлах давление в системе контролируется прессостатами на основе микровыключателей и обычным механическим манометром.

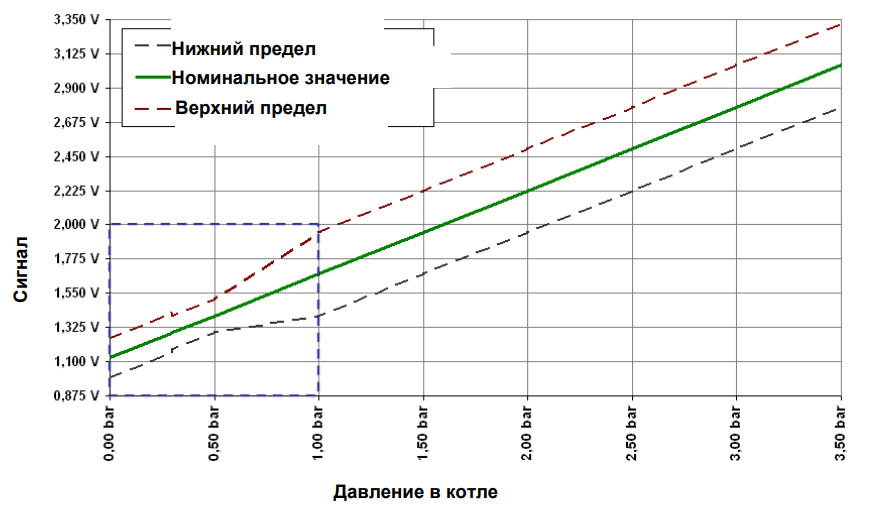

Принцип действия датчика Vaillant такой: в корпусе есть подпружиненный магнит и датчик Холла. Через мембрану давление теплоносителя в трубопроводе воздействует на пружину и перемещает магнит, тем самым изменяя его положение относительно датчика Холла. В зависимости от степени смещения меняется величина напряжения на контактах, которые фиксирует плата управления и выводит на экран пользователю численное значение, а также контролирует допустимое значение.

То есть фактическое значение давления в системе постоянно контролируется блоком управления.

Нормальным давлением в котлах серии Vaillant TEC считается диапазон от 0.7 до 2.8 бар. При заполнении системы рекомендуется обеспечить величину не менее 1 бар.

Если величина давления, которая регистрируется датчиком, отличается от нормального диапазона – это считается неисправностью, и система диагностики будет выдавать ошибку.

Что такое выбег в газовом котле

Теплообменник настроен на определенную высоту нагрева. Обычно где-то в районе 60-65 градусов. После достижения заданной температуры, горелка выключается. Циркуляционный агрегат включается в работу, иначе жар в теплообменнике превысит критический показатель и сработает предохранительный клапан. Функция выбег насоса предназначена для исключения подобных срывов. Стандартная настройка выбега насоса – 4 минуты после отключения горелки. За такое время балансируется соотношение температуры в котле и теплотрассе. При необходимости можно перестроить до 20 минут.

Важно! Перенастройку выбега насоса может производить только сертифицированный специалист

Vaillant сервисные коды 2 уровня

инд	значение	показания/ настраиваемые значения
d17	Переключение регулирования подающей / отводящей линий отопления	0 = подача, 1 = отвод (заводская настройка: 0)
d18	Режим работы насоса (выбег)	0 = выбег, 1 = непрерывно, 2 = зима (заводская настройка: 0)
d26	Управление дополнительным реле ecoTEC plus	1 = циркуляционный насос 2 = внешн. насос (заводская настройка) 3 = насос для нагрева 4 = Вытяжной колпак 5 = внешн. магнитный клапан 6 = внешн. сообщение о сбое 7 = не активно 8 = дистанционное управление eBUS (еще не поддерживается) 9 = насос для термической дезинфекции (не активно
d27	Переключение реле принадлежностей 1	1 = циркуляционный насос (по умолчанию) 2 = внешн. насос 3 = насос заполнения накопителя 4 = заслонка отработанных газов / вытяжной навес 5 = внешний газовый клапан 6 = внешнее сообщение о сбое
d28	Переключение реле принадлежностей 2	1 = циркуляционный насос 2 = внешн. насос (по умолчанию) 3 = насос заполнения накопителя 4 = заслонка отработанных газов / вытяжной навес 5 = внешний газовый клапан 6 = внешнее сообщение о сбое
d44	Оцифрованное напряжение ионизации/не настраивается	Диапазон индикации от 0 до 102 > 80 пламя отсутствует
d50	Отклонение минимального числа оборотов	В об./мин/10, диапазон настройки: 0 — 300 (заводская настройка 30)
d51	Отклонение максимального числа оборотов	В об./мин/10, диапазон настройки: -99 — 0 (заводская настройка -45
d60	Число выключений ограничителем температуры	Количество
d61	Число сбоев топочного автомата	Число безуспешных розжигов в последней попытке
d64	Среднее время розжига	В секундах
d65	Максимальное время розжига	В секундах
d68	Число безуспешных розжигов в 1-ой попытке	Количество
d69	Число безуспешных розжигов в 2-ой попытке	Количество
d70	Hе используется	Hе используется
d71	Расчетное значение макс. температуры подающей линии отопления	Диапазон настройки в °C: от 40 до 85 (заводская настройка: 75)
d72	Время продолжения работы насоса после подпитки бойлера	Диапазон настройки в с: 0, 10, 20 — 600 (заводская настройка: 80 с)
d75	макс. время нагрева накопителя без регулирования	Диапазон настройки в мин: 20 –90 (Заводская настройка: 45 мин
d77	Ограничение мощности нагрева накопителя в кВт	Диапазон настройки в кВт: зависит от отопительного аппарата (заводская настройка: макс. мощность)
d78	Ограничение температуры нагрева водонагревателя в °С	55 –85 °C (Заводская настройка: 80 °C)
d80	Часы эксплуатации — отопление	в часах
d81	Часы эксплуатации на подогрев воды	в часах
d82	Циклы переключения в режиме отопления	Число/100) (3 соответствует 300)
d83	Циклы переключения в режиме горячей воды	Число/100) (3 соответствует 300)
d84	Индикация технического обслуживания: Часы до следующего технического обслуживания	Диапазон настройки: 0 — 3000 ч и «-» обозначает «деактивировано» заводская настройка: «-» (300 соответствует 3000 ч
d93	Настройка варианта аппарата DSN	Диапазон настройки: от 0 до 99
d96	Стандартное значение	1 = возврат настраиваемого параметра на заводскую настройку

Vaillant котлы сервисные коды диагностики 2 уровня

Пояснение: Для кодов диагностики 80 — 83 сохраняются 5-значные числовые значения. При выборе, напр., d.80 отображаются только первые две цифры числового
значения (напр., 10). Нажатием «i» индикация переключается на последние три цифры (напр., 947). Число часов эксплуатации отопления на этом примере составляет 10947 ч. Повторным нажатием «i» индикация переключается обратно на вызванный пункт диагностики.

Коды диагностики
В режиме диагностики Вы можете изменять определенные
параметры или вызывать дальнейшую информацию.
Диагностическая информация разделена на два уровня
диагностики. 2-ой уровень диагностики доступен только после ввода пароля

Расшифровка

Ошибка f33 формируется электронной платой котла Вайлант. После пуска агрегата по команде с ЭПУ включается вентилятор (турбина), в дымоходе создается разрежение. Это фиксируется датчиком, и при нормальном протоке по каналу вытяжки летучих продуктов горения контакты реле замыкают сигнальную линию. ЭПУ «видит», что проблем с трактом нет, и дает разрешение на срабатывание газового клапана и розжиг котла Вайлант. Соответственно, если при остановке турбины дифференциальное реле не размыкает электрическую цепь, на дисплее высвечивается ошибка f33.

Высвечивается ошибка F33 на панели управления Vaillant

Время, указанное в таблице неисправностей (30 минут) – ориентировочное. В котле Вайлант в эту сигнальную линию не включен таймер. Задержка срабатывания автоматики определяется режимом работы отопительного агрегата, погодными условиями и рядом иных факторов.

С чего начать

Произвести перезапуск агрегата. На панели котла Вайлант имеется кнопка Reset (или «Вкл/выкл»), снимающая сбой. Нажать на 5 сек, отпустить. Если причина ошибки f33 в нестабильности напряжения, код уберется.

Кнопка для сброса ошибки F33 для котлов atmoTEC pro, turboTEC pro

Совет

Питание котла Вайлант от ИБП исключает появление символики ложных неисправностей. Блок, в отличие от традиционного стабилизатора, обеспечивает автономное питание отопительного агрегата, и обрывы на ЛЭП, неполадки резервного генератора не вызовут аварийной остановки Vaillant.

Схема стабилизации котла

Разновидности клапанов в газовом котле

Газовые клапаны (ГК) для котлоагрегатов систематизируются по ряду параметров.

По конструкционному изготовлению:

1. Двухходовые, представляющие конструкцию, с двумя отверстиями — вход и выход. Главное их предназначение — блокирование подачи или запуска транзитной среды в трубах.
2. Трехходовой клапан для газового котла. В данных конструкциях имеются 1 входное и 2 выходных отверстий. Подобная арматура осуществляет запорно-регулирующую и потоконаправляющую роль.
3. Четырехходовые. В этих газовых вентилях наличествуют 4 отверстия: 3 выпускных, одно входящее. По функциональности они идентичны трехходовому клапану. Наличие дополнительного входа, расширяет их область применения для многоконтурных систем теплоснабжения.

Следующий принцип классифицирования — это вариант управления устройством:

1. С ручной регулировкой. Выполнены в форме простой конструкции, отсечка в них активизируется в момент, когда крутится главное колесо или срабатывает рычажный механизм. Первостепенные отличительные качества подобных вентилей — высочайшая надежность и относительно невысокая стоимость.
2. Электромагнитный клапан для газового котла. Вследствие того, что в устройствах вмонтирован электропривод, они способны действовать автоматически. Механизмы используются в магистральных газопроводах, на теплосетевом оборудовании и промышленных установках.

Ошибка f75 vaillant методы устранения

Так как причинами неисправности может быть недостаточное давление в системе или воздух – следует подпитать систему и запустить программу обезвоздушивания (контрольная программа P.0).

Ошибка сбрасывается кнопкой сброса “Reset” (перечеркнутое пламя), либо выключением и включением котла.

Еще одной причиной может быть расширительный бак, если он подключен к подающей линии, то мембрана может гасить колебания. Также, для исключения его влияния следует провести его обслуживание – проверить давление воздушной камеры расширительного бака и при необходимости подкачать. Обслуживание расширительного бака обязательно нужно проводить предварительно слив воду с котла.

Если простые действия не помогают, вероятнее всего придется снять и произвести осмотр циркуляционного насоса. Если в ходе осмотра есть существенный износ, наличие отложений накипи и грязи, вероятнее всего его придется заменить.

Еще одной причиной может быть автоматический байпас (устройство, которое служит для защиты насоса в случае возрастания гидравлического сопротивления системы отопления). В нем есть подпружиненный клапан, который в случае залипания (попала грязь или накипь) остается в приоткрытом положении.

Пожалуй, мы рассмотрели все возможные причины появления ошибки F75 и варианты ее устранения. Иные нестандартные случаи нужно рассматривать прежде всего в контексте предпосылок их возникновения. Что из себя представляет циркуляционный насос, как проводится его профилактика и ремонт можно посмотреть на видео ниже.

Хорошо, когда газовое оборудование способно проводить самодиагностику. Ошибки котла « » указывают, в каком месте искать поломку. Если вы хотите самостоятельно разобраться в причинах неисправности, тогда изучите значение символов на дисплее. А мы подскажем, как исправить положение без вызова мастера.

Технические требования и рекомендации

Для правильной установки и настройки байпасного клапана от Vaillant и достижения оптимальной работы системы отопления, необходимо учесть следующие технические требования и рекомендации:

Выбор места установки:
Установка байпасного клапана должна производиться в месте, где будет обеспечено достаточное пространство для его размещения и обслуживания.
Клапан должен быть установлен таким образом, чтобы был доступ к его регулировочным и контрольным элементам.
Важно убедиться, что место установки клапана не будет подвержено воздействию высоких температур, вибраций, агрессивных сред, а также других факторов, которые могут повлиять на его надежность и работоспособность.

Подключение к системе:
Байпасный клапан от Vaillant должен быть подключен к системе отопления согласно инструкции производителя.
Рекомендуется использовать соединительные муфты или фитинги, которые обеспечат надежное и герметичное соединение клапана с другими элементами системы.
Перед подключением клапана, необходимо убедиться, что все трубопроводы и фитинги системы отопления находятся в исправном состоянии.

Настройка и регулировка:
В процессе установки клапана, необходимо правильно настроить и зарегулировать его параметры согласно требованиям системы отопления.
Настройка должна осуществляться с учетом особенностей системы, установленных температурных режимов и требуемого расхода воды.
Рекомендуется использовать термостаты или другие средства управления для обеспечения оптимального функционирования байпасного клапана.

Обслуживание и техническое обследование:
После установки и настройки, регулярно проверяйте состояние байпасного клапана и его работу.
Обращайте внимание на наличие утечек, повреждений или других проблем, которые могут влиять на работу системы отопления.
Рекомендуется проводить техническое обследование клапана и системы отопления не менее одного раза в год или в соответствии с рекомендациями производителя.

Соблюдение этих технических требований и рекомендаций поможет обеспечить надежную и эффективную работу байпасного клапана от Vaillant и системы отопления в целом.

Возможные неисправности, которые случаются не так часто

Если необходимый код ошибки отсутствует в данном списке, это значит, что с ней справится только мастер.

• F0, F Поломка случилась в датчике NTC, контролирующего температуру, на подающей линии (F0) или на обратной (F1). Необходимо проверить не только датчик, но и его кабель;
• F2, F3, F Произошел сбой в работе датчика NTC. Возможно, плохо вставлен штекер или же сломался сам датчик или кабель;

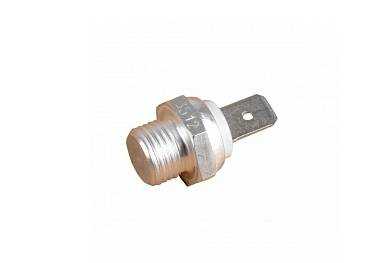

Как выглядит датчик NTC

• F5, F6 (Вайлант Atmo). Проблема с работой датчика, обеспечивающего безопасный вывод продуктов сгорания. Нужно проверить, правильно ли он подключен, либо сбой произошел из-за сломанного кабеля или самого датчика;
• F10, F Произошло короткое замыкание в датчике температуры в подающей линии (F10) или в обратной (F11). Проверить все, описанное выше;
• F13, F Температура в агрегате перевалила свыше 130 градусов, и произошло короткое замыкание в датчике горячего старта. Проверить все, описанное выше;
• F15, F16 (Вайлант Atmo). Произошло короткое замыкание в датчике, отвечающего за вывод продуктов сгорания. Проверить все, описанное выше;
• F Произошел перегрев котла;
• F Не хватает воды в устройстве, при этом температура между подающей и обратной линиями сильно отличается. Стоит проверить подключение датчиков на обеих линиях, работоспособность насоса и кабеля или платы;
• F Проблема похожа на предыдущую – недостаточно теплоносителя. Проверить всё то же, что и в п.8;
• F Аппарат аварийно отключился из-за чересчур высокой температуры отработанных газов. Необходимо проверить датчик NTC, кабели и штекеры;
• F Котел сообщает о наличии пламени, хотя вентиль закрыт. Причина может быть в неполадках с датчиком пламени или с магнитными клапанами;
• F32 (конденсационные котлы). Неисправности с частотой вращения вентилятора. Скорей всего, проблема в нем самом, но также нужно проверить плату, кабель и датчик;
• F33 (Vaillant turboTEC). Реле давления не замыкает контакт спустя полчаса после запроса на подачу тепла;

Газовый Котел Vaillant turboTEC

• F Понизилось напряжение на шине eBus. Возможно, в ней случилось короткое замыкание либо она сильно перегружена;
• F К клапанам не посылается управляющий сигнал. Нужно проверить клапаны, кабель и плату;
• F Сбой в задержке отключения вентиля. Проверить, не пропускает ли он газ и не засорились ли форсунки;
• F Перегрелся блок электроники. Причина либо извне, либо в неисправности блока;
• F Низкое давление воды. Либо проблема в самом датчике, либо в нем короткое замыкание;
• F Высокое давление воды. Причина изложена выше.
