Настройка, регулировка мощности, ошибки газового котла baxi

Baxi EcoFour 24F идет холодная вода, хотя котел работает и горелка горит

Описание частного случая неисправности котла Baxi EcoFour 24F. Идет холодная вода, хотя котел работает и горелка горит.

Несколько недель назад у котла Baxi EcoFour 24F появилась проблема.

При открытии крана горячей воды в режиме Зима или Лето, горелка зажигается и горит, мигает иконка крана на дисплее, но температура не поднимается и идет холодная вода.

Закрывая кран горячей воды в режиме Зима, на дисплее появляется высокая температура в Системе отопления, которая посредством работы насоса постепенно падает.

Бывали моменты, когда все-таки вода начинала течь теплая, но это случалось один раз из 10-и, но чем дальше, тем все реже, а в конченом итоге и вообще это перестало происходить.

Поиск решения:

Первым, что пришло в голову, это неисправность трехходового клапана. Проблема действительно была где-то около него, но не спешите грешить на мусор, накипь и т.п., особенно, если Вашему котлу несколько месяцев от пуска. Один из интересных моментов, что сам клапан трехходового в одну сторону нажимается сервоприводом, когда кран горячей воды закрыт, но при открытии крана горячей воды сервопривод втягивает шток и клапан за счет довольно мощной пружины поднимется вверх. Т.е. для клапана обычно положение — это наоборот пропуск воды Горячего Водо Снабжения (ГВС).

Т.к. котел на гарантии, то снимать трехходовой клапан ни в коем случае не стоит без специалистов взявших на себя обязательства написать Дефектную ведомость, да и вообще сначала консультируйтесь по горячей линии Baxi и в магазине, где приобретался котел, чтобы все бумаги в случае выхода из строя по гарантийному случаю, были оформлены правильно иначе бесплатной замены деталей не видать, а они на Baxi дорогие.

Решение проблемы: На трехходовом клапане сверху крепится сервопривод. Выключив котел от сети, этот привод можно снять, вытащив всего лишь стопорное кольцо. Т.е. никакая гарантия не нарушится и следов разбора не останется. Сняв сервопривод, в его гнездо на трехходовом клапане, можно аккуратно нажать пальцем, там почувствуете шток, который пружинит, это и есть наш клапан, который поднимается за счет пружинки. Не бойтесь, вода там нигде не потечет. Если он ходит и чувствуется, что пружина довольно упругая, то все с ним скорее всего нормально.

Теперь включаем котел в сеть не вставляя сервопривод на место. Берем сервопривод в руку и пробуем открывать горячую воду. При открытии крана, сервопривод должен завибрировать и шток должен войти внутрь. Если не входит, чуть подтолкните его пальцем, т.к. обычно вверх его толкает сам клапан со своей пружиной и это нормально. Теперь закрываем горячую воду, теперь сервопривод снова должен завибрировать и выдавить свой шток. Проделайте это несколько раз. Вода в это время будет идти у Вас теплая, т.к. клапан без сервопривода всегда открыт. Я на шток сервопривода капнул WD-шкой, чтобы улучшить скольжение.

Если Ваш сервопривод не приводится в действие и не вибрирует при открытии и закрытии горячей воды, то проблема где-то в нем. У меня он в руке работал.

Сервопривод после такой процедуры поработал какое-то время и снова проблема вернулась. После чего я его снял и снова проверил работоспособность и тут один раз из 5-и он отказался вибрировать и работать, тогда проблема была воочию увидена. Выключив котел от сети, я отсоединил от него провод (там просто клемы), проверил нет ли окислов и потом подсоединил обратно. После этого несколько дней всё работает как часы.

Пока что вывод в том, что был плохой контакт сервопривода, что приводило к проблеме. Дальше будет видно.

Устройство клапана

Подобный агрегат устанавливается на все модели отопителей. Его конструкция является стандартизированной, так что отличаться могу только габаритные размеры. Так что трехходовой клапан для котла Аристон, Ардерия, Navien, бойлера и любой другой модели внешне будет выглядеть одинаково.

Что касается технических характеристик, то этот параметр необходимо уточнять в техпаспорте. Не стоит пытаться приделать к котлу запчасть, которая не подходит по размеру, так как нормально функционировать он все равно не будет, а вот беда в виде серьезной поломки вполне может проявиться из-за таких действий. И в итоге желание сэкономить приведет к дополнительным затратам.

Трехходовой клапан для твердотопливного и газового котла также ничем не отличается по устройству. Тип используемого для получения тепловой энергии топлива никак не влияет на особенности циркуляции теплоносителя. Дело в том, что клапан никак не контактирует с камерой сгорания, поэтому его не нужно подстраивать под тип системы отопления.

Что касается теплоносителя, то вы бытовых условиях в 100% случаев российские граждане используют обыкновенную воду. Это связано с ее доступностью и отсутствием каких-либо проблем с эксплуатацией. Нет смысла ничего изобретать, если отопление и так хорошо работает и имеет многолетний успешный опыт использования.

Изготавливаются данные детали из бронзы или нержавеющей стали. Полимерные аналоги пока еще мало распространены, хотя в дальнейшем можно прогнозировать увеличение их количества, если они хорошо проявят себя в эксплуатации.

Устройство трехходового клапана газового котла очень простое. Он имеет Т-образный вид с двумя входными и одним выходным отверстием. Внутри имеется специальная мембрана, которая регулируется поступающие из разных источников потоки таким образом, чтобы достигалась оптимальная температура.

Бывают автоматические и механические варианты.

• В автоматических движения мембраны происходят сами собой, в зависимости от температурных показателей теплоносителя.
• В механических агрегатах положение разделителя выставляется человеком вручную, так что нужно дополнительно устанавливать термометры на каждой входящей трубе, чтобы иметь возможность следить за температурным значением.

Так что принцип работы трехходового клапана котла основан на всем известных законах физики.

Ошибки и их коды

Коды ошибок, которые могут возникать во время эксплуатации газовых котлов Бакси, можно разделить на две группы:

• полная блокировка работы оборудования;
• переход прибора в режим ожидания.

В случае полной блокировки установки потребуется выполнить перезапуск котла в ручном режиме. Блокировка включается в случае возникновения в работе котла серьезных неполадок, которые могут представлять серьезную опасность для здоровья человека. К сбоям, при возникновении которых происходит блокировка котла, можно отнести перегрев оборудования, а кроме него отсутствие тяги. Блокировка происходит и в случае отсутствия подачи газа. Самоустранение ошибки осуществляется в редких случаях. Если это происходит, то прибор запускается в автоматическом режиме.

Ошибка Е01

Эта ошибка является самой распространенной. Когда срабатывает датчик контроля пламени, на дисплей выводится этот код. Несколько причин могут приводить к его появлению:

• отсутствует подача газа;
• между фазой и нулем отсутствует соответствие; эта причина актуальна для фазозависимых моделей;
• нет контакта с датчиком пламени;
• датчик загрязнен или неисправен;
• в системе розжига возникли сбои;
• неисправен газовый клапан или же из строя вышла электронная плата;
• доступ воздуха недостаточен для нормального горения;
• давление газа в системе недостаточное.

Если на дисплее высветился этот код, то первое, что необходимо сделать — проверить, правильно ли подключен датчик. Также стоит проверить подачу газа. Если все в норме, то в этом случае можно нажать R. Ее следует удерживать в течение 3 секунд.

При случайном срабатывании оборудование продолжит работать в нормальном режиме. Если ошибка будет появляться дальше, то в этом случае следует обратиться к специалисту. Заметим, что возникновение этой ошибки связано с неполадками в электронике. Если своими силами попытаться решить возникшую проблему, то все может закончиться плачевно для газового оборудования.

Ошибка Е10

Еще одной распространенной ошибкой является Е10. Основная причина её возникновения — датчики, которые следят за работой насосов и отслеживают циркуляцию воды. Эта ошибка может высветиться на дисплее установки в следующих случаях:

• в системе снизилось давление теплоносителя;
• между платой и реле давления пропал контакт;
• реле давления неисправно;
• датчик работы насоса стал неисправен;
• возникли неисправности в работе насоса;
• засорение теплообменника.

При возникновении этой ошибки не нужно пытаться устранить её своими силами. Самостоятельный ремонт допустим, если требуется замена насоса. Провести это мероприятие не составит труда. Также без посторонней помощи можно выполнить чистку фильтров. Все остальные работы, связанные с ремонтом котла Бакси, должен выполнять опытный специалист.

Ошибки Е96, Е97, Е98

Срочный ремонт силами квалифицированного специалиста требуется в случае, если на дисплее газового котла высветились ошибки Е96, Е97, Е98. При их возникновении недопустимым является вмешательство в работу котла владельцем оборудования. Запрет на вмешательство при этих ошибках обусловлен тем, что эти три кода появляются в случае, когда электронная плата стала неисправна.

Неисправность датчика контроля пламени (baxi e01)

Электрод ионизации BAXI

Вообще, некоторые производители заявляют, что “запальник” – это расходный материал. Лично у меня в квартире котел baxi eco four и я его ни разу не менял (котлу уже шестой год). Но тем не менее, все зависит от конкретных условий эксплуатации, качества газа и загрязненности воздуха. Поэтому, нужно провести осмотр, при необходимости почистить электрод спиртовым раствором и проверить его правильное положение и зазор относительно корпуса горелки согласно инструкции (для разных моделей может быть разное).

Случай из практики: клиент жалуется на котел бакси ошибка е01. Поменяли плату — котел проработал день и опять та же самая ошибка.Что делали до появления ошибки с котлом? Подогнули электрод — сделали зазор 1 мм. На каком основании? Где-то кто-то рассказал, показал…

В котлах бакси электрод розжига выполняет также функцию контроля пламени. Контроль пламени — это одна из важнейших функции системы безопасности котла. Она нужна для того, чтобы котел немедленно перекрыл подачу газа в случае, когда пламя на горелке по каким-либо причинам затухло. Зазор нужно выставлять именно такой величины, которая указана в руководстве по эксплуатации на прибор!

Дело в том, что принцип контроля пламени заключается в регистрации тока малой величины, которая начинает протекать через электрод во время горения. А структура пламени имеет в основании воздушную прослойку и в случае, если зазор слишком маленький — регистрация пламени происходить не будет и котел будет уходить в аварию при работе на определенных режимах мощности.

Как выполняется проверка трехходового клапана?

Нарушение работы прибора сказывается на эксплуатации газового котла в целом. К примеру, если подача теплоносителя недостаточна, газовый котел может попросту отключиться из-за перегрева. Или же, неисправность трехходового клапана может сопровождаться отсутствием должной температуры нагрева теплоносителя в системе отопления.

В любом случае, устройство требуется проверить на работоспособность. При этом для исполнения диагностических мероприятий, регулирующий прибор газового котла, как правило, приходится демонтировать. Демонтаж относительно несложен, поэтому такая работа вполне может выполняться своими силами.

Шаг #1 — проверка привода клапана

Далее рассмотрим пошагово процесс проверки, начав с проверки привода. Рассмотрим особенности диагностики клапанов с различным типом привода.

Диагностика электропривода трехходового клапана

Шток клапана традиционно управляется электроприводом. Поэтому целостность, наличие питания, и работоспособность электропривода следует проверить в первую очередь.

Целостность внешней части проверяется визуально путем внимательного осмотра, а наличие питания и целостность внутреннего механизма — соответствующими приборами.

Привод и все элементы этой части конструкции обычно диагностируются электрическим тестером. Этим прибором можно проверить как целостность цепей, так и наличие питающего напряжения. Исправный привод при подаче/отключении питающего напряжения должен демонстрировать рабочий процесс – движение толкателя штока клапана.

Проверку работы электропривода допустимо выполнить непосредственным подключением механизма к сети электрического тока, используя для этого разъём, которым комплектуется привод. Наглядно этот момент осветлен в видеоролике, расположенном в конце статьи.

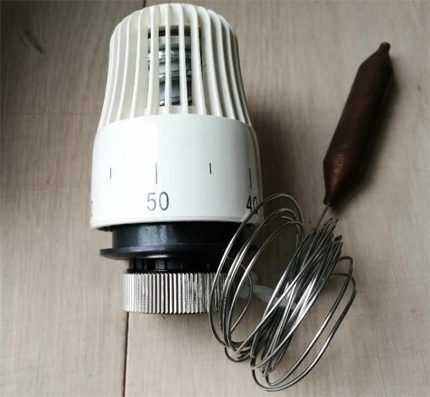

Проверка термостатической головки

Если конструкция трехходового клапана не предусматривает наличия электропривода, но управляется термостатической головкой, нужно проверить эту часть системы путём приложения температурного воздействия непосредственно к баллону датчика.

Например, можно нагреть баллон термостатической головки с помощью электрического фена.

Исправная термоголовка должна реагировать на изменения температуры и толкать/вытягивать шток клапана аналогично тому, как эту работу выполняет электропривод.

Проверка устройства с гидравлическим приводом

Если в системе газового котла используется клапан, регулирующий потоки и действующий по принципу гидравлического управления штоком, диагностику работоспособности такого устройства непосредственно в системе котла проводить достаточно сложно.

Обычно такого рода конструкция подлежит демонтажу и разборке, с последующей проверкой целостности:

Подозрения на неработоспособность трехходового клапана, в данном случае, можно подтвердить запуском газового котла в тестовом режиме. Если при этом отмечается нарушение теплового распределения по рабочим контурам системы, на 90% клапан работает некорректно.

Шаг #2 — проверка механизма распределения потоков

Механизм устройства по мере эксплуатации способен изнашиваться. К тому же при транспортировке теплоносителя характерным является скопление в системе различного мусора, отложений и т.п.

Всё это способно блокировать работу устройства. Поэтому в первую очередь требуется провести визуально проверку всех доступных деталей.

Далее выполняется проверка нормальности хода штока мембраны. Как правило, будучи в рабочем состоянии, шток движется плавно, с некоторым натягом. Корректность хода можно проверить, воздействуя с небольшим усилием на концевую часть штока (выход под привод), выходящую через отверстие капсулы корпуса клапана.

Если не отмечается факторов клина хода штока по всей длине и шток самостоятельно возвращается в исходное положение от упорной точки, значит, эта часть распределительного прибора работоспособна.

Наконец, проверяются элементы уплотнений – шаровые или мембранные, в зависимости от конструктивного исполнения. Если на резиновых уплотнительных мембранах дефекты обычно проявляются в виде порывов, то шаровые уплотнения со временем могут деформироваться. Фактор деформации приводит к утрате полноценного уплотнения, соответственно, нарушается алгоритм регулировки потоков прибором.

BAXI ошибка e01. Неисправность платы управления

Как правило, если вышеперечисленные проверки были выполнены и не выявили неполадку, то потребуется диагностика и ремонт платы котла. В случае с котлами бакси, блок розжига и модули, отвечающие за модуляцию пламени располагаются на самой плате, поэтому их поломка может приводить к ошибке Е01. Диагностику платы управления может осуществить только квалифицированный специалист.

Также можно посмотреть короткое видео, в котором подробно и наглядно показаны проверки, о которых шла речь.

Если все-таки Вы полагаете, что причиной ошибки 01е является поломка электронной платы – обратитесь к нам, у нас есть все необходимое для диагностики и ремонта плат газовых котлов BAXI: специалист, опыт, запасные части, оборудование для профессионального монтажа. Возможна доставка плат в другие регионы России и организация ремонта по договоренности.

Также на нашем сайте доступны для скачивания инструкции на многие модели котлов BAXI.

Если будет интересно — у нас сайте размещена статья с полным перечнем кодов ошибок котлов бакси.

Если у вас котел загорается и гаснет, загорается и гаснет, но при этом нет ошибок, то вам сюда.

На плате есть конденсатор С6 его необходимо заменить

Comments

Здраствуйте у меня котёл baxi 240i работает 30сек.и 15 сек.стоит в отключенном режиме. Проблема в плате с конденсатором С6 надо менять или не он?

Ошибок нет просто работает без прерывно и остановка так сутками. Он у меня без циферблата а с индикатором.

Ошибки есть какие нибудь?

Карма у автора исправлена 1000100раз.Благодарю!

А если у меня циклично котел пытается зажечь горелку,но не зажигает? Есть решение?

Огня вообще нету?

Огромнейшее спасибо , дай бог тебе и твоим близким здоровья . Была схожая ситуация года полтора назад , так же решил промыть теплообменник ГВС , котел выдал ошибку е01 , после перезагрузки — начал загораться на 1 сек с интервалом 3-5 сек , и примерно через полчасика заработал в нормальном режиме .А сегодня полдня танцев с бубном результата не принесло пока не просмотрел твой ролик , за 10 минут до закрытия радиомагазина успел купить пару конденсаторов ( по 4 руб) , — перепаял и . сразу заработало .

Экономия и регулярное техническое обслуживание оборудования

Принципиальное устройство традиционного газового котла практически одинаково, независимо от производителя. Тепловая энергия от сгорания газа передается теплоносителю через теплообменник. Теплообменников в котле может быть либо один, либо два. Во время работы любого газового котла снаружи происходит загрязнение поверхности теплосъёма сажевыми отложениями, изнутри накипью.

Из практики можно сказать, что крайне редко система заполняется специальной подготовленной водой или водопровод оборудован системой водоподготовки. Особенно это касается многоквартирных домов, в которых владельцы получают готовую систему отопления вместе с квартирой.

Поэтому, ежегодное регулярное техническое обслуживание обязательно будет сказываться на экономичности работы оборудования в лучшую сторону! В особенности это относится к котлам с битермическими теплообменниками, которые в виду конструктивного устройства плохо поддаются промывке.

Газовые отопительные приборы Baxi отличаются удобством пользования и экономичным расходом топлива. Однако многое зависит от того, как выполнена настройка газового котла Baxi. Следует знать, как отрегулировать свой агрегат, чтобы он расходовал минимум топлива и одновременно обеспечивал комфортную температуру в помещении.

Засорение систем

Грязь и отложения в системе отопления могут появиться не только из водопровода (там нужно установить сетчатые фильтры) или из-ща разложения тосолов. Даже при монтаже новых элементов и пуске системы без промывки фильтры могут засоряться: при производстве многих элементов отопительной системы используются различные технологические смазки, присыпки и т.п. А их количество во время монтажа может только увеличиться. Потому перед запиткой системы и ее соединением с котлом, нужно ее промыть.

Аналогичная процедура (промывка) должна проводиться периодически – при замене антифризов или просто в целях профилактики.

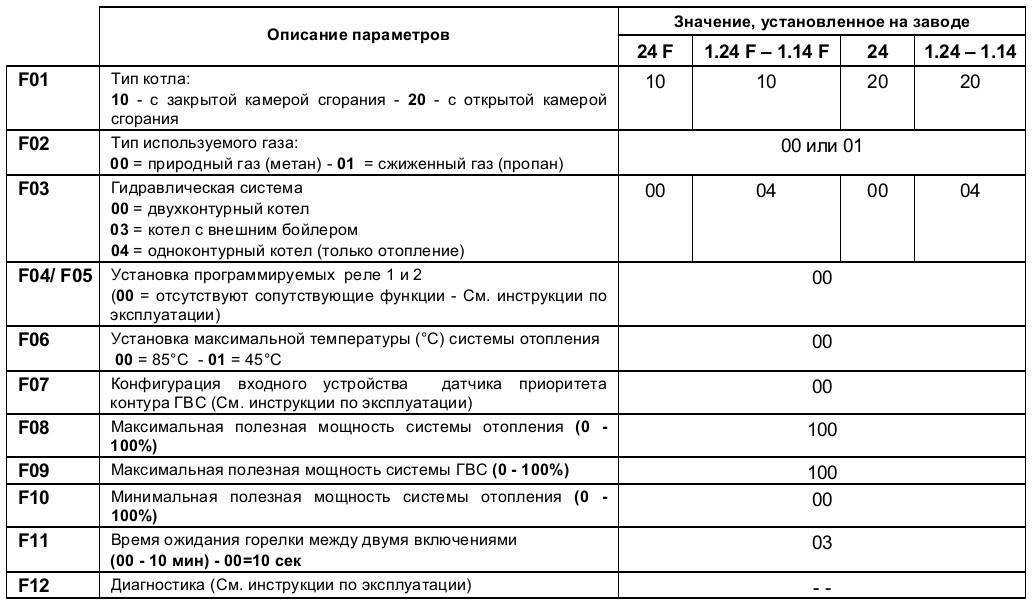

Команды сервисного меню газового котла BAXI

В строках сервисного меню можно изменить некоторые настройки параметров режима работы газового котла Baxi.

BAXI Main Four | BAXI Eco Four | BAXI Four Tech:

Строка F06 — установка максимальной температуры (°С) системы отопления: 00 = 76°C (выключение горелки при 80°C); 01 = 45°C. Заводская настройка = 00.

Строка F08 — максимальная полезная мощность системы отопления (0-100%): 80 — природный газ; 100 — сжиженный газ. Заводская настройка = 80.

Строка F09 — максимальная полезная мощность системы ГВС (0-100%): 80 — природный газ; 100 — сжиженный газ. Заводская настройка = 80.

Строка F10 — минимальная полезная мощность системы отопления (0-100%): 20 — природный газ; 00 — сжиженный газ. Заводская настройка = 20.

Строка F11 — время ожидания горелки между двумя включениями (01-10 мин): 00=10 сек. Заводская настройка = 03.

Только BAXI Main Four:

Строка F14 — тест для проверки правильного положения датчика горячей воды: 00 — выключено; 01 — всегда включено. Заводская настройка = 01.

Строка F16 — минимальная полезная мощность системы ГВС (0-100%): 20 — природный газ; 00 — сжиженный газ. Заводская настройка = 20.

BAXI Main 5:

Строка F06 — Установка максимальной температуры воды на подаче в контур отопления (°С) 000=76 °C (отключение горелки при 81 °C) 001=45 °C (отключение горелки при 50 °C). Заводская настройка =000.

Строка F08 — Макс. мощность в режиме отопления (0-100%). Заводская настройка для котла модели 24F =055; для модели 18F =100; для модели 14F =050.

Строка F09 — Макс. мощность в режиме ГВС (0-100%). Заводская настройка =100.

Строка F10 — Мин. мощность в режиме отопления и ГВС (0-100%). Заводская настройка =100.

Строка F11 — Время ожидания перед новым включением в режиме отопления 000=10 секунд — 001…010 = 1…10 минут. Заводская настройка =003.

Строка F14 — Проверка правильности положения датчика ГВС: 000=Отключено; 001=Всегда включено. Заводская настройка =001.

Строка F18 — Разблокировка параметров для СЕРВИСНОГО ОБСЛУЖИВАНИЯ. Заводская настройка =000.

Рекомендую все, произведенные вами, изменения настроек в строках меню записывать. Записи прикладывать к инструкции к котлу.

Характеристики Baxi eco four 24

Газовый котел eco является двухконтурным настенным, с автоматической системой регулирования. Цифра 24 указывает на максимальную развиваемую тепловую мощность в кВт (минимальная – 9 кВт). При этом максимальная потребляемая мощность электросети – 25,8 кВт, а наибольшая площадь обогрева – 240 квадратов. Если газовый котел имеет в маркировке еще и индекс Ф, он будет снабжен турбиной для подачи воздуха и коаксиальной трубой для выхода уходящих газов наружу дома. Такой котел хорошо покупать тогда, когда нет дымохода в доме, или к нему нельзя подключить котел, или если вы живете в квартире.

Как гласит инструкция, газовый котел «Бакси экофор 240» имеет следующие основные характеристики.

1. Обладает функцией непрерывной электронной модуляции, самостоятельного регулирования своей мощности, в зависимости от температуры, согласно заданным параметрам. Иными словами, вы задаете с помощью клавиш необходимую температуру теплоносителя и температуру горячей воды (ГВС), а котел поддерживает ее таким образом, чтобы тактование (частота включений, выключений) котла было минимальным.
2. При работе в режиме отопления действует функция плавного электронного зажигания. На заданную максимальную мощность оборудование выходит постепенно, на минимальном пламени, что уменьшает шум от его работы.
3. Наличие рассекателей пламени, изготовленных из нержавеющей стали.
4. Оригинальная система снабжения необходимым для горения воздухом.
5. Возможность работы на сжиженном газе после перенастройки.
6. Теплообменное устройство битермическое. Это значит, что в одном тепломеханическом приборе по двум разным системам труб, выполненных по соответствующей схеме, протекает как ОВ (вода теплоносителя) и ГВС.
7. Циркуляционный насос выполнен в энергосберегающем режиме, с автоматическим удалением из системы воздуха.
8. Наличие фильтра на подающем водяном трубопроводе ГВС, для очистки от взвешенных частиц. Этот фильтр не защитит трубы от разрушения изнутри, если вода слишком жесткая. Если количество солей жесткости воды превышает значение 20º F, вам придется о дополнительном оборудовании, умягчающим воду, например, приобрести полифосфатный дозатор.
9. Постциркуляция насоса. Эта функция доступна для eco фор 240, если присоединен терморегулятор. В комнате, где нужно поддерживать определенный микроклимат, на уровне 1,5 м на стене монтируется прибор терморегулятор, подключается посредством проводов к соответствующим клеммам на котле eco. Выставляется необходимая максимальная температура, по достижении которой подача газа отключится самостоятельно, но насос будет продолжать еще три минуты гонять теплоноситель по трубам, потом он отключится.
10. Газовый котел данной модификации обладает функцией самодиагностики. При сбое в работе, автоматика сама определяет вероятную причину и выдает на электронный дисплей код ошибки. Посмотрев в инструкцию, можно узнать какой неисправности соответствует этот код.
11. Возможность настроить один из двух основных режима регулирования температуры теплоносителя: обычный (35-80 градусов) и режим (35-45 градусов), который помогает экономить энергию при наличии «теплого пола».
12. Система защиты от обледенения. Если котел долго был выключен и температура упадет до критической, автоматика самостоятельно включит горелки и насос циркуляции, что предохранит всю систему от замерзания. Эта функция будет действовать в любом режиме («зима», «лето»), если только не выключено питание от электросети.
13. Можно подключить датчик, который будет измерять температуру снаружи воздуха.
14. Вывод температуры воды на экран дисплея.
15. Возможность подключения таймера, который можно программировать.
16. Контроль пламени ионизированный.
17. Датчик контроля разряжения на выходе продуктов сгорания из котла.
18. Газовый котел имеет своеобразный инспектор нормальных условий работы – прессостат, отключающий подачу газа при падении давления воды, что является дополнительной защитой от перегрева элементов оборудования.

На фото можно увидеть расположение различных частей под крышкой.

Два способа слить воду из котла, плюсы и минусы

Итак, слить воду с котла и не залить всё вокруг него, можно двумя способами.

Способ первый

Например через предохранительный клапан, тот который предназначен для сброса избыточного давления.

Это удобно тем, что сбросной клапан находится в передней части котла, и к нему легко добраться, достаточно лишь подставить какую либо ёмкость и повернув красную ручку крана произвести сброс воды.

Так же на нём есть сопло которое можно легко повернуть для того что бы направить сливающуюся воду в ёмкость. Но ещё лучше всё это сделать через шланг, причём не обязательно его натягивать на сопло, можно просто держать. Но у этого способа есть и недостаток. Дело в том, что этот кран обычно долго находится в состоянии покоя и его резиновая прокладка деформируется будучи сильно прижатой к рёбрам корпуса. А потому если всё это дело стронуть с места, то есть большая вероятность, что после заполнения котла водой сбросной клапан начнёт подкапывать и возникнет необходимость в его разборке, ремонте или замене.

Способ второй

Воспользоваться краном для слива воды. Он лишён недостатка описанного выше, так как предназначен именно для этой цели, но минусом является местонахождение этого самого крана. Он находится у задней стенки котла, снизу и к нему не всегда можно добраться, так как котлы часто устанавливают в различные шкафы.

В этом случае, шлангом придётся воспользоваться обязательно, если вы не желаете слить воду на пол. Но так же не обязательно  шланг туго натягивать на отвод, достаточно ослабляя вентиль крана (ребристая часть) вращая его против часовой стрелки, просто направить воду через шланг в ёмкость, удерживая шланг рукой.

Ну вот, теперь, когда работы будут выполнены, не забудьте закрыть спускной кран перед заполнением контура водой!

Успехов!

Устройство клапана

Данные механизмы обязаны отвечать требованиям российского ГОСТа No 32028. Основной конструкционный узел — седло. Это сквозное отверстие, расположенное в средней части корпуса, сквозь которое перемещается рабочая среда и в аналогичном направлении движется закрывающее устройство.

Исходя из конструкционных спецификаций конкретно используемой модификации, затвор способен быть выполненным в форме поршня или в дисковой конфигурации.

Принцип работы

1. При повороте ручки в состояние «розжиг» пользователь открывает электроклапан, пропуская газообразное топливо к пилотной горелке-запальнику.
2. Нажимают кнопку пьезорзжига, делающего искру, зажигающей фитилек.
3. Удерживают главную ручку — 30 сек, тем самым позволяя термопаре нагреться от огня запального устройства. Термобаллон производит напряжение (ЭДС) 20-50 мВ, которое удерживает электромагнит в раскрытом положении, после чего ручку отпускают.
4. Выставляют основную ручку в необходимую позицию, таким образом, обеспечивая газоподачу на главное горелочное устройство. Газовоздушная смесь возгорается и начинает нагревать теплоноситель системы отопления, через внутренние поверхности нагрева котла.
5. После того, как вода достигнет определенной температуры, срабатывает капиллярный датчик, реле закрывает другой клапан — термостатический.
6. Подвод топлива к горелке прекращается, до тех пор, пока термодатчик датчик не выявит низкую температуру, и тарелка вновь не откроет движение топливу.
7. Все это время запальник будет гореть в дежурном варианте.

Основания для аварийной остановки горелки котла Протерм:

1. Тухнет горелочное устройство и фитилек, греющий термопару. Генерирование напряжения прерывается, электромагнитный вентиль захлопывает доступ топлива.
2. В случае, если внезапно исчезла тяга в газоходе, расположенный в таком канале датчик, перегревается и прерывает питающую цепь электромагнита. Конечный результат — блокировка топлива.
3. В котлах, оснащенных приборами перегрева, электрическая цепь разрывается после достижения водой температуры 90-95 С.
4. Когда газовая автоматика сработала на аварийное отключение, повторный запуск котла блокируется на 1 минуту, раньше этого срока подача топлива не возобновится.

Нюансы установки

На первый взгляд, установка прибора, особенно комнатных настенных моделей, может показаться очень простой. На практике, это не совсем соответствует действительности. Котлы BAXI используют в качестве топлива газ, а он, при всех своих несомненных достоинствах, остается опасным. Газовое оборудование требует профессионального отношения. Одна, даже самая малая ошибка монтажа может привести к серьезным последствиям. Устанавливать оборудование должны только специалисты, имеющие необходимый доступ.

Даже короткий перечень последствий, к которым может привести вмешательство в газовое оборудование, выглядит пугающе. Самые частые из них:

• Промерзание системы в зимний период.
• Взрывы.
• Пожары.
• Попадание в воздух жилых помещений угарного газа.

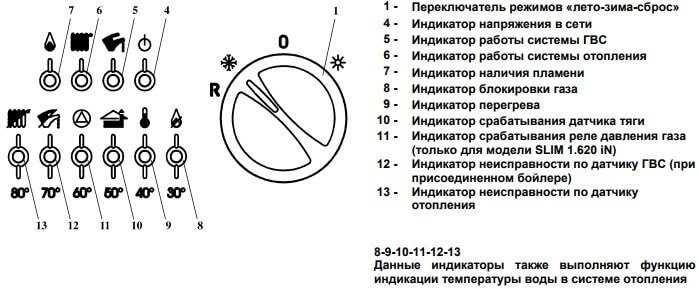

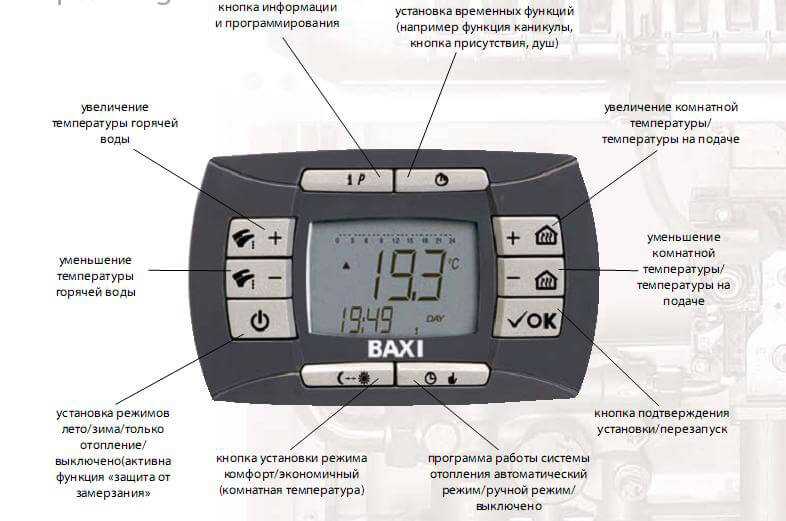

Дисплей на передней панели

Конечно, котлы BAXI, как любое современное газовое оборудование, оснащены системами безопасности, но даже автоматика не всегда может справиться с ошибками, допущенными непрофессионалом. Если говорить о менее трагичных последствиях, основной проблемой самостоятельной установки становится некорректная работа котла. Например, оборудование не включается и выдает коды ошибок, несмотря на то, что все элементы находятся в работоспособном состоянии.

Газовые котлы BAXI – энергозависимое оборудование. Они не могут работать без подключения к электросети. Требования к подключению очень просты, не отличаются от правил установки обычного электробытового оборудования. Агрегат подключается к сети 220В, и обязательно должен быть заземлен. Заземление тоже лучше доверить специалистам. Даже если отсутствие заземления не приведет к серьезным последствиям, оно может сказаться на работоспособности оборудования. Нередко прибор выдает коды ошибок и не зажигается горелка из-за банальных ошибок в электроподключении.

В том случае, если возможности полноценно заземлить оборудование нет (встречаются и такие случаи), необходима установка стабилизатора, дающего гальваническую развязку. В некоторых случаях потенциал может проходить по газовой трубе. Такая ситуация становится уже опасной, и подключение должно выполняться через специальный переходник, обладающий свойствами диэлектрика.

Заключение

Возникающие коды ошибок помогают владельцу газового оборудования отследить любой, даже самый незначительный сбой в его работе. Ремонт котла Бакси следует рассматривать, как что-то сродни лечению болезни. Избавиться от неё намного проще только при своевременно проведенной диагностике.

Когда возникают проблемы с приготовлением горячей воды двухконтурного котла необходимо в первую очередь определиться, по какой схеме происходит работа котла в режиме ГВС. Есть два варианта: битермический теплообменник и вторичный теплообменник.

В первом случае контур отопления и контур горячей воды совмещены в одном теплообменнике – первичном. Когда необходимо приготовление воды, циркуляционный насос отопления прекращает работу и вся мощность котла отдается проходящей водопроводной воде.

В другом случае – котел оснащается дополнительным (вторым) пластинчатым теплообменником и переключателем (трехходовым клапаном). Когда появляется необходимость приготовления воды, теплоноситель с контура отопления направляется на второй теплообменник, через который тепло передается протекающей водопроводной воде. Насос при этом продолжает работать – гонять перекачивать теплоноситель по малому кругу.

Поэтому, для разных схем проблемы с горячей водой должны диагностироваться по-разному.

Наиболее часто возникающие проблемы:

котел бакси плохо греет горячую воду

котел бакси не греет воду (не включается горячая вода)
