Можно ли установить обратный клапан вертикально?

Нужно ли ставить обратный клапан в квартире?

Расчёт водопотребления

Основой для устройства любой системы водоснабжения является расчёт водопотребления. Базовыми считаются два значения – средний и максимальный (пиковый) расход ресурсов.

Чтобы приблизительно оценить расход воды, при проведении расчётов будем отталкиваться от стандарта потребления воды 250 л на человека в сутки. Если на участке есть пруд или бассейн – следует прибавить 120 л на каждые 10 кв. м его поверхности. Полив газона или сада – ещё около 1200 л на 100 кв. м.

Значения максимального потребления воды вычислены специалистами и приведены в табл. 1.

Табл. 1. Максимальное потребление воды

  Система накопления воды
Напорный резервуар Не напорный резервуар
л/с м3/ч л/с м3/ч

Отдельно стоящий семейный дом (для всех видов пользования в доме)
0,1
0,36
0,34
1,2

Газон, сад и пополнение бассейна
0,28
1,0
0,28
1,0

Пример:

Рассчитаем водопотребление коттеджа, в котором живёт семья из 4-х человек. Коттедж находится на стандартном участке, площадью 10 соток. На придомовой территории расположен сад (6 соток или 600 кв. м) и пруд (20 кв. м).

4 человека, 250 л на каждого – 1000 л в день (4 х 250 л).

Полив сада (600 кв. м) – минимум 7200 л в день (600 кв. м х (1200/100) л).

Пруд (Бассейн) – 240 л в день (2 х 120л).

Итого ежедневная потребность в воде: 1000 л + 7200 л + 240 л = 8440 л

Максимальная потребность при использовании не напорного резервуара:
1,2 м3/ч (дом) + 1,0 м3/ч (сад и бассейн) = 2,2 м3/ч.

Технические характеристики

Чтобы выбрать обратный клапан для погружного насоса, нужно разобраться в технических характеристиках самого устройства. Все они приведены в соответствующей документации. Например:

  • Пропускная способность в гидравлическом расчете для клапана. Обозначается буквами Kvs. Показатель отображает, сколько воды (с температурой среды +20 °С) может пройти через устройство при условии, что он максимально открыт, до того момента, пока давление на него не снизится на 1 бар.
  • Номинальный диаметр конструкции (обозначается как Ду или DN). Этот показатель измеряется в миллиметрах. Он введен для унификации размеров фитингов с диаметром трубопровода. Они регламентированы ГОСТами, но в проектной документации должны быть отражены требуемые параметры.
  • Показатель номинального давления PN. Его необходимо знать, чтобы понять, при каких условиях будет работать устройство.

Кроме перечисленных параметров, важную роль играют показатель пробного давления (он отражает тот уровень, для которого произведены соответствующие испытания для данной модели), а также показатель рабочего давления. Последний отражает уровень, при котором запорная аппаратура будет работать с максимальной надежностью.

Исполнение

Обратные клапаны делают из разных материалов – в традиционных вариантах это чугун, бронза, никелевый или стальной сплав, а также используются каучук, тефлон, графит и т.д. Устройства бывают с резьбовым или фланцевым типом соединения, хотя для них допускается и сварочный способ. Такая запорная арматура может различаться и размерами.

Принцип работы

Обратные элементы используются в разных сферах. Но принцип работы будет одинаковым , так же, как и особенности конструкции, которая всегда включает такие элементы, как корпус, оснащенный затвором или заслонкой, шток (его называют шпинделем), седло, крышку, головку, маховик.

Клапаны стандартно оснащены автоматическим или механическим блоком для перемещения штока. Поток жидкости (или газа) попадает со стороны всасывающего устройства в корпус, после чего шток, оснащенный уплотнительной головкой, установленной на сальнике, перемещает заслонку в закрытое положение. Входное отверстие перекрывается.

Виды и классификация

Все имеющиеся на рынке элементы можно разделить на несколько групп. Например, в зависимости от того, где будут ставить обратный клапан, выделяют следующие виды:

  • Донные приборы, которые предотвращают обратное движение закачанной из источника воды при условии, что насосное оборудование выключено. Это позволяет создать условия для работы насосной станции без необходимости постоянного наполнения водой насосного оборудования перед каждым запуском.
  • Трубопроводные, которые подразделяются на створчатые и осевые. Они выполняют 1 задачу – позволяют избежать падения рабочего давления в системе.

Существуют и другие классификации подобных элементов для водяного насоса. Например, донные типы бывают пружинными и створчатыми. В 1 случае запирающий механизм представляет собой диск, который может смещаться вдоль корпуса при сокращении пружины (происходит под напором воды). Во 2 случае клапаны оснащаются поперечными створками, которые под напором воды раскрываются.

Обзор обратных клапанов для насосов

Когда устанавливается насос в колодец или скважину, обратный клапан является незаменимым элементом. Он подбирается к необходимой модели насоса (например, для “Водолея” или Grundfos).

Но важна не только его совместимость, но и особенности конструкции. Наибольшей популярностью пользуются пружинные обратные клапаны, полностью или частично выполненные из латуни. Они прочны и долговечны.

Обратные клапаны для насосов.

Часто владельцы участков, которые самостоятельно монтируют систему водоснабжения, хотят знать, в чем заключается отличие дренажных элементов от пружинных. Такие модели позволяют упростить монтажные работы и дальнейшее техобслуживание системы, повысить ее надежность.

Внешнее отличие таких устройств состоит в наличии на корпусе 2 патрубков, 1 из которых и играет роль дренирующего элемента.

Существуют и пружинные клапаны с корпусом из полипропилена. Их стандартно устанавливают на трубы, тоже изготовленные из полипропилена, но по своим эксплуатационным характеристикам они немного уступают латунным.

Внутренняя канализационная система

Прокладка канализации в частном доме

Внутренняя канализация для частного дома как правильно установить?Внутридомовая канализационная сеть включает в себя одну или несколько центральных вертикальных труб, или стояков, к которым подходят горизонтальные трубы меньшего диаметра. По ним сточная вода движется самотеком или под действием циркуляционного насоса от умывальников, ванной, унитаза и т. д. После стояка хозяйственно-бытовые отходы перетекают в трубы еще большого диаметра, которые соединяются либо с центральной канализационной системой, либо с частной домовой системой сбора, а возможно, и обработки сточных вод.

Двухконтурный котел и бойлер косвенного нагрева

Эта комбинация стала появляться у домовладельцев, не удовлетворенных работой контура ГВС газового теплогенератора. И неудивительно, ведь агрегат средней мощности способен выдавать 10—13 л горячей воды в минуту, чего недостаточно для одновременного обеспечения двух потребителей – мойки в кухне и душевой кабины.

Другое дело, что купленный бойлер косвенного нагрева подключается к двухконтурному котлу извращенным способом, изображенным на схеме. Имитацию протока создает дополнительный циркуляционный насос, включаемый и останавливаемый по сигналу термостата.

Подобная схема работает некорректно и вот почему:

  1. Отопительный агрегат выдает из контура ГВС воду с максимальной температурой 60 °С. Проходя через змеевик бойлера, она никогда не сможет нагреть его содержимое (а это 150—200 литров) до такой же температуры.
  2. Из теплообменника бойлера во второй контур котла поступает горячая вода 50—55 °С вместо холодной. Она моментально нагревается горелкой, отключающейся по сигналу температурного датчика. Но из-за протока включение происходит снова спустя несколько секунд – возникает «тактование» (режим пуск – стоп), снижающее ресурс теплогенератора.
  3. Бойлер нагревается значительно дольше положенного времени – от 40 мин до 2 ч в зависимости от мощности. В течение данного периода отопление отключено – агрегат занят контуром ГВС (выше об этом сказано в видеоролике). Дом остывает.
  4. В накопительном баке размножается вредная бактерия, живущая в теплой воде, — легионелла. Удаляется еженедельным прогревом бойлера до максимальной температуры, чего добиться нереально.

Правильная схема обвязки косвенного бойлера с источником тепла

Чтобы бойлер косвенного нагрева загружался за 20—25 минут, подключите его по правильной схеме к главному контуру отопления газового котла. Патрубки ГВС попросту заглушите – на ресурс теплогенератора это никак не повлияет. Больше информации по теме даст эксперт в своем видеосюжете:

Правила проектирования

Правильно составленная схема облегчает дальнейший монтаж системы. При ее разработке нужно принимать в расчет множество нюансов, связанных с домом и участком. Она обязательно должна учитывать такие вещи, как разводка воды и тип используемых труб, число фильтров, планируемое количество точек водозабора, тип водонагревателя и его объем.

На схеме должно быть указано нахождение каждого элемента. Поэтому предварительно для системы делается чертеж дома и план участка — для внешней части конструкции. При этом масштаб для обеих частей должен быть одинаковым.

Последовательная разводка труб

Предполагается, что имеется общая труба, от нее к каждой точке выполнены отводы. Недостатком является то, что такая конструкция не позволяет обеспечить одинаковое давление у каждой точки потребления. Чем большее их количество, тем меньшим будет напор воды.

Коллекторная схема разведения водопровода

От других видов разводки схема отличается наличием специального распределительного узла. Это и есть коллектор, от которого к каждой точке потребления воды обустраивается трубопровод, что позволяет обеспечить одинаковое давление и напор.

Обратный клапан для канализации 110 своими руками. Обратный клапан для канализации 110 мм своими руками

Привычная для всех схема работы канализации предусматривает вывод сточных вод за пределы помещения. Но, нередко возникают ситуации когда масса вод из канализации вследствие засора начинает поступать обратно в сантехнические приборы.

Явление редко, но периодически возникающее не только на первых этажах многоквартирных домов, но и в частных коттеджах. Для предотвращения этого используют специальное сантехническое устройство – обратный клапан.

Обратный клапан предназначен для блокировки сточных вод в трубопроводе в случае их обратного движения к сантехнике.

Причиной является формирование пробки и засорение в канализационном трубопроводе на любом из участков. При этом поступающие стоки не могут продолжить свое движение, их объем накапливается и все возвращается обратно.

Различают следующие виды засора:

  • локальный . Труба забилась в пределах квартиры (дома). В таком случае обратный поток устремится к тем сантехническим приборам, слив которых которые попадает в изолированную часть трубопровода;
  • глобальный . Засор находится вне пределов помещения (стояк или далее по трубопроводу). Обратный поток достигнет первой точки возможного выхода. Зачастую это унитаз, так как он находится в низшем месте установки по сравнению с другими элементами;

Для предотвращения появления неприятных сточных масс, как один из элементов, устанавливают обратный клапан в систему канализационных труб.

Конструкция изготавливается из того же материала, что и трубы – пластик, чугун, сталь.

Для нормального функционирования обратный клапан должен состоять из нескольких зон

Фото: устройство обратного клапана для канализации

  • приемная часть , которая располагается до ограничительного устройства. Эта область предназначена для крепления в систему канализационных труб;
  • ограничительный механизм . Служит для беспрепятственного прохода сливных масс и работает запорным устройством в случае их обратного движения;
  • система фиксации ограничителя, служащая ревизионным люком . Существует два способа принудительного закрытия ограничителя – механический и автоматический;
  • выводная часть . Крепится к продолжению канализационной системы.

Так же клапаны различаются по следующим типам монтажа:

горизонтальный;

Фото: горизонтальный обратный клапан вертикальный обратный клапан

вертикальный обратный клапан;

Помимо этой классификации есть отличия в конструкции и работе ограничителя:

  • шторка . В качестве запорной части устанавливается шторка;
  • шаровой механизм . Шар изготовленный из резины или из чугуна, обработанного вулканизацией.

В основе принципа действия лежит воздействие на механизм заслонки давления обратного потока сточных масс.

Как видно на рисунке, при напоре сточных вод заслонка принимает горизонтальное положение и не препятствует их дальнейшему продвижению.

Фото: принцип действия обратного клапана

Когда давление спадает, заслонка возвращается в исходное положение.

В случае обратного хода воды крышка упирается в ограничительные стенки трубы и блокирует ход стоков.

Может возникнуть вопрос: что будет, если произойдет одновременный слив канализации и обратное движение сточных вод? Не останется ли крышка в горизонтальном положении?

Нет, потому что даже при большом напоре ее угол открытия меньше 90°, и остается площадь, на которую давят обратные стоки.

Если же давление нормального направления воды выше обратного хода, то очевидно, что стоки не попадут в сантехнические приборы.

Размеры напрямую зависят от диаметра труб, где они устанавливаются.

В основном применяются пластиковые модели, так как они просты в монтаже и большинство труб внутренней канализации изготавливаются из пластика.

Для установки в сливную систему унитаза клапан имеет диаметр 110 мм . Такой же клапан только большего диаметра 160 или 200 мм устанавливают на фановые трубы и стояки.

Фото: диаметром 110 мм

Так как основные трубопроводы внутри помещения имеют внутренний диаметр 50 мм , то и обратные клапаны устанавливают такого же размера.

Фото: диаметром 50 мм

Особенностью устройства наружной канализации в частном доме является относительно большой диаметр труб и большие перепады давления.

Для пластиковых труб устанавливаются вышеописанные блокирующие устройства соответствующего диаметра (от 110 до 200 мм) .

Важно! Для мощных канализационных систем предпочтителен монтаж чугунных труб. В большинстве случаев устанавливают чугунные шаровые обратные клапаны

Они надежны, долговечны и не требуют столь частой очистки.

Монтажные диаметры клапанов могут быть следующих размеров: 50, 65, 80, 100, 125, 150, 200, 250 и 300 мм.

Порядок и нюансы установки

Перед установкой запорного элемента после насоса следует учитывать, что мощность прибора уменьшится за счет преодоления сопротивления пружины или затвора. Но зато насосу не придется все время нагнетать давление в системе, оно создается однажды и впоследствии только поддерживается. Таким образом, работа агрегата становится более рациональной.

Если устройство устанавливается на уже смонтированную систему водопровода, место установки выбирается между насосом и насосной станцией. Необходимо сделать разрыв трубопровода, на один его край установить клапан и соединить сгоном с другим краем.
В канализационных трубах устройство устанавливается для предотвращения обратного тока отработанной воды и отходов жизнедеятельности. Таким образом можно избежать утечки жидкости через унитаз при засорении общей канализации. Установка производится на горизонтальном или на вертикальном срезе в действующую или новую систему канализации, в местах, где есть трубы нужного диаметра. Диаметр запорного клапана здесь может быть от 50 до 100 мм
. Соединение делается с помощью переходника с чугуна на пластик. Для врезки в чугунную трубу понадобится углошлифовальная машина.

Есть системы параллельного движения, где наряду с естественным течением воды используется насос. Установка клапана в этом случае необходима.

Для установки запорного элемента на систему водоснабжения и отопления необходимы инструменты для врезки в трубу: болгарка для металлических труб, а для пластиковых подойдет обычная ножовка. На трубах из металла для соединения необходимо сделать резьбу с помощью резьбонарезочного инструмента. Устанавливается обратный клапан с использованием разводного и газового ключа. После этого труба, к которой прикручено устройство, соединяется с другой ее частью сгоном с помощью нужного ключа. Для соединения пластиковых труб используются специальные переходники.

Если вы немного разбираетесь в сантехнике и есть свободное время, установить агрегат самостоятельно не составит труда. Неспециалисты в данном вопросе всегда могут перепоручить работу опытному мастеру.

Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду. Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении. Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

Какие элементы включает в себя устройство обратного клапана для воды:

  • разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
  • металлический либо пластиковый затвор с прокладкой;
  • пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным. Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Преимущества централизованного водоснабжения

Поставлять в дом воду можно и из автономных источников – скважин, колодцев, природных водоемов (подробней читайте тут). Этот вариант водоснабжения имеет множество достоинств, но для его организации требуется немало средств и трудозатрат. А качество воды, её напор и обеспечение необходимого объема жидкости станут исключительно заботой владельцев дома.

Однако подключение дома к централизованной системе водоснабжения тоже не всегда оказывается лучшим решением. Особенно если эта система уже изношена или не рассчитана изначально на большое количество потребителей. В этом случае может страдать и качество поставляемой воды, и основные критерии нормальной работы водопровода – расход и напор.

Старые сети и слабый напор – повод задуматься об автономном водоснабжении

Если же система новая и современная, и проходит недалеко от вашего участка, то лучшего источника не найти. Подсоединение к ней дает огромное преимущество по сравнение с обустройством скважины или колодца.

  • Экономия денежных средств в этом случае очень ощутима. За подключение индивидуального дома к водоснабжению населенного пункта заплатить придется гораздо меньше, чем за бурение скважины или рытье колодца с последующим их обустройством, оснащением насосным оборудованием и системами водоподготовки.
  • Экономия времени и трудозатрат тоже очевидна. Причем не только на этапе строительства, но и в процессе эксплуатации: за нормальную работу оборудования и его ремонт отвечать будет поставщик ресурсов.
  • Качество воды и её соответствие санитарно-гигиеническим нормам тоже не ваша забота. Потребителю она подается уже очищенной и обеззараженной, что освобождает от необходимости устанавливать в доме оборудование для водоподготовки.

Серьезным недостатком можно считать только вероятность отключения воды в случае аварии или ремонтных работ на трассе, либо недостаточный напор в часы максимального разбора. Но такие ситуации не исключены и при водоснабжении из автономного источника. Насос может сломаться, вода из колодца может уйти или её уровень понизиться.

Преимущества и недостатки совмещенного и раздельного санузла

Совмещенный.

Предполагается, что все сантехническое оборудование расположено в одной комнате.

Раздельный.

Стена (перегородка) зонирует пространство на туалет и ванную. Получается две комнаты для различных нужд.

Необходимость в совмещенном санузле возникает по причине нехватки площади для установки стиральной машины, биде, мебели и т.д. Но такое зонирование оправдано, только если в квартире проживает мало людей. Пока один принимает гигиенические процедуры, никто не сможет пользоваться унитазом.

Люди, которые хотя бы раз были вынуждены заниматься монтажом водопровода в квартире своими руками, знают, что работы начинаются с создания проекта. Иначе работа превращается в череде проб и ошибок, которые приводят к потере времени и никому не нужных убытков.

Важно! Большинство неоправданных затрат можно избежать, если быть последовательным

Трубопровод

От фильтра тонкой очистки начинается разводка труб по дому. Система разводки чаще всего находится в подвальном помещении. На этапе строительства коттеджа под ним можно разместить и саму скважину — это можно сказать идеальный вариант, так расстояние от скважинного насоса до точек водозабора будет минимальным. Если цокольный этаж или подвал не предусмотрены, потребуется труба с греющим кабелем, чтобы обеспечить подачу воды в холодный период. Подвальная разводка удобна и по другим причинам. Например, на случай ремонта необходимо обеспечить доступ к местам соединения труб, а если нет нулевого этажа, придется замуровывать все соединительные элементы в стены и оставлять потайные дверцы для доступа к ним.

Чтобы противодействовать гидравлическому удару, некоторые производители предлагают специальный жидкостный гаситель, в котором энергия удара рассеивается

Система разводки воды в загородном доме не сильно отличается от квартирной. На стоимость оборудования влияет не столько площадь здания, сколько количество санузлов. Если в большом коттедже всего одна ванная комната, размер самого строения принципиального значения не имеет.

Есть два основных типа разводки труб: в первом случае используется последовательное (стоячное) подключение, во втором — коллекторная разводка. Первый вариант подкупает своей простотой: все точки водоразбора, например душ, кран на кухне, сауна, подключаются к стояку последовательно, при помощи тройников, что позволяет минимизировать количество труб. Но есть здесь и один существенный минус — если один моет руки, то в другой точке напор уменьшается. Если в вашем доме много точек водоразбора и все захотят попользоваться водой, то последнему в цепи водопровода не повезет.

При коллекторной разводке каждый прибор подключается отдельно. Такую систему легче ремонтировать: можно отсоединить один рукав, не обезвоживая целый дом. Зато этот способ монтажа обходится дороже: нужно больше труб. Коллекторную группу монтируют на каркасную конструкцию, которая опирается на плиту перекрытия или подвешивается на кронштейнах к стене. Коллекторы выпускаются со встроенными шаровыми кранами и без них. Оснащаются водомерными узлами (широко используемыми как для водоснабжения, так и для напольного отопления), воздушными клапанами и т.д. Запорная арматура позволяет контролировать и регулировать напор и расход воды в каждой линии. Кстати, специалисты рекомендуют устанавливать гребенки с обслуживаемыми (ремонтируемыми) шаровыми кранами. Тогда можно будет заменять поврежденную «запорку» без демонтажа коллектора.

Со стороны входа к гребенкам может быть подключен редуктор — устройство, защищающее систему от гидравлических ударов. На его встроенном манометре выставляют оптимальное для работы сантехники давление (3-4 атм). Редуктор не допускает превышения этого показателя. Избыточная вода (при большом давлении) сбрасывается по трубам в канализацию.

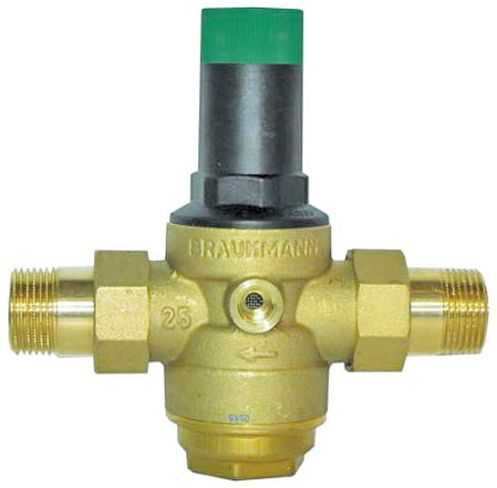

Регулятор давления (редукционный клапан)

Если, наоборот, в вашей системе слабое давление, и его недостаточно для нормального функционирования некоторых приборов (не любят перепадов давления гидромассажные душевые кабины, джакузи, нагреватели и т.п.), то исправить положение можно встроив в систему повышающий насос (Vortex, Wilo, Германия; Grundfos, Дания; DAB, Италия и другие). Насос подкачки инсталлируется вместо редуктора, до водосчетчика.

Повышающий насос

Внутренний водопровод рационально прокладывать совместно с трубопроводами отопления и горячего водоснабжения. В этом случае трубопровод горячей воды располагают над трубой водоснабжения с целью избежать образования обильного конденсата из-за перепада температур. С этой же целью трубопровод холодной воды на таких участках желательно теплоизолировать. Для предотвращения замерзания водопроводные трубы следует располагать в помещениях с температурой не ниже +2°С. В случае прокладки в помещениях или на участках, где возможно понижение температуры ниже нулевой отметки, необходимо предусмотреть теплоизоляцию трубопровода.

Установка клапана в системе отопления

Перед установкой клапана необходимо ознакомиться с инструкцией производителя и убедиться в правильном подборе модели и размера клапана. Также рекомендуется провести проверку системы на наличие загрязнений и коррозии, которые могут негативно влиять на работу клапана.

Установка обратного клапана проводится на входе или выходе из теплогенератора, перед теплоносителем. Для этого необходимо подготовить соединительные фитинги и материалы для герметизации

Важно обратить внимание на правильное направление потока теплоносителя и ориентироваться по стрелке указанной на корпусе клапана

После выбора места установки и подготовки фитингов, производится сборка соединений и надежное крепление клапана. Рекомендуется использовать инструменты и оборудование, соответствующие требованиям безопасности.

После установки клапана рекомендуется провести контрольные испытания, чтобы убедиться в его правильной работе. Также следует проверить систему на наличие утечек и возможных дефектов. В случае обнаружения проблем, рекомендуется обратиться к специалистам для устранения неисправностей и консультации.

Установка обратного клапана в системе отопления является необходимой мерой для обеспечения надежной и эффективной работы системы и предотвращения нежелательного обратного потока. Правильная установка клапана поможет избежать потери тепла и энергии, а также продлит срок службы всей системы.

Трубы

Какие трубы использовать в системе водоснабжения коттеджа?

Все параметры ХВС и ГВС в автономной системе полностью подконтрольны владельцу дома. Форс-мажор в виде гидроударов или перегрева практически исключен, а раз так — трубам не нужен большой запас прочности.

Именно поэтому стандарт де-факто для автономного водоснабжения — применение полипропиленовых и металлопластиковых труб: долговечных, имеющих очень небольшое гидравлическое сопротивление и предельно простых в монтаже.

Разводка воды металлопластиком на пресс-фитингах

Где устанавливать

счётчики воды по определенным правилам

Таблица: приблизительная стоимость обратных клапанов для воды разных производителей

Название DN диаметр PN номинальное давление Цена, руб.
Клапан обратный Текофи CB3448 40 16 2 176
Клапан обратный Текофи CB3448 50 16 2 223
Клапан обратный Текофи CB3448 65 16 2 791
Zetkama V275-l DN015 PN40 обратный межфланцевый клапан 15 40 1 997
Zetkama V275-l DN015 PN40 обратный межфланцевый клапан 20 40 2 062
Zetkama V275-l DN015 PN40 обратный межфланцевый клапан 25 40 2 263
АБРА-D-022S-NBR обратный клапан для канализации и пр. шаровой, резьбовой 25 16 1 523
АБРА-D-022S-NBR обратный клапан для канализации и пр. шаровой, резьбовой 32 16 1 523
АБРА-D-022S-NBR обратный клапан для канализации и пр. шаровой, резьбовой 40 16 2 256
Клапан обратный двухстворчатый Genebre 2401 09 50 16 1 318
Клапан обратный двухстворчатый Genebre 2401 09 65 16 1 554
Клапан обратный двухстворчатый Genebre 2401 09 80 16 2 065
Клапан обратный Kvant межфланцевый EPDM чугунный двухстворчатый 40 16 869
Клапан обратный Kvant межфланцевый EPDM чугунный двухстворчатый 50 16 895
Клапан обратный Kvant межфланцевый EPDM чугунный двухстворчатый 65 16 1 082
Клапан обратный с шаром 6516−16−050 50 16 3 031
Клапан обратный с шаром 6516−16−050 65 16 4 242
Клапан обратный с шаром 6516−16−050 80 16 5 638

Если не установить обратный клапан воды, то может:

  • в смесителе для ванной или кухни из-за большого давления, горячая вода попадёт в кран с холодной водой, и из обоих кранов будет идти горячая вода;
  • из-за вибрации, вызванной потоком воды, счётчики воды могут крутиться ещё быстрее, насчитывая несуществующие траты воды;
  • горячая вода от электрического водонагревателя может идти в сторону стояка;
  • в системе автономного водоснабжения при отключении насоса вода может пойти обратно;
  • в двухконтурном газовом котле при отсутствии устройства может произойти откачка воды из нагревательного контура.

Отопление с четырехходовым клапаном

Монтаж системы отопления с четырехходовым клапаном:

  1. Подключение циркуляционного насоса. Устанавливается на обратной трубе;
  2. Установка предохранительных линий на входной и выходной трубе котла. Нельзя производить установку клапанов и кранов на предохранительных линиях, так как они находятся под высоким давлением;
  3. Установка обратного клапана на трубе водоподачи. Принцип работы направлен на защиту системы отопления от влияния обратного давления и сифонного дренажа;
  4. Монтаж расширительного бака. Устанавливается на самой высшей точке системы. Это нужно, чтобы не затруднялась работа котла в процессе расширения воды. Расширительный бак полноценно работает как в горизонтальном, так и в вертикальном положении;
  5. Установка предохранительного крана. Термостатический клапан устанавливается на трубе подачи воды. Он предназначен для равномерного распределения энергии для нагрева. Данное устройство имеет двойной датчик. При превышении температуры 95 °C, этот датчик посылает сигнал в термостатический смеситель, в результате чего открывается поток холодной воды. После охлаждения системы на датчик поступает второй сигнал, который полностью закрывает кран и прекращает подачу холодной воды;
  6. Установка редуктора давления. Размещается перед входом в термостатический смеситель. Принцип работы редуктора заключается в минимизации перепадов давления при подаче воды.

Схема подключения отопительной системы с четырехходовым смесителем состоит из следующих элементов:

  1. Котел;
  2. Четырехходовый термостатический смеситель;
  3. Предохранительный клапан;
  4. Редукционный вентиль;
  5. Фильтр;
  6. Шаровой кран;
  7. Насос;
  8. Отопительные батареи.

Смонтированную отопительную систему нужно обязательно промыть водой. Это необходимо, чтобы из нее удалились различные механические частицы. После этого должна быть проверена работа котла под давлением 2 бар и при выключенном расширительном баке

Следует обратить внимание на то, что между началом полноценной работы котла и его проверкой под гидравлическим давлением должен пройти небольшой промежуток времени. Ограничение по времени обусловлено тем, что при долгом отсутствии воды в отопительной системе, она будет подвержена коррозии

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
