Что такое головка вала

Пробита прокладка головки блока цилиндров — признаки

Нарушение целостности прокладки заметно влияет на работу двигателя. Она обязана прилегать плотно и ровно, исключая инородные предметы и шероховатости. При установке следует очень аккуратно вкручивать болты, иначе срок службы может сократиться вдвое. Существуют определенные признаки пробитой прокладки ГБЦ, которые указывают на то, какие действия нужно совершать, чтобы не навредить.

  1. Температура двигателя увеличивается и придерживается выше нормальной нормы.
  2. Антифриз смешивается с моторным маслом.

Необычный стук в ГБЦ также говорит о том, что прокладка сильно повреждена. Стоит запомнить, что такие поломки считаются самыми опасными и финансово затратными. Неприятности в ходовой части могут позволить продолжать движение на автомобиле, хоть это и будет небезопасно. Проблемы с головками не предусматривают никаких передвижений, если нет желания полностью менять двигатель в транспортном средстве.

Почему пробивает прокладку ГБЦ?

Стандартный пробой прокладки ГБЦ происходит не сразу, а постепенно, тем самым медленно нарушая работу двигателя. Заметить проблему вовремя удается не всегда и в большинстве случаев человек продолжает пользоваться транспортным средством. Как только прокладку пробивает полностью, двигатель в 80% случаев перестает функционировать. Даже регулярная диагностика не может выявить приближение проблем с прокладкой, ведь для проверки нужно снимать головки блока цилиндров. Основными причинами разрыва считаются:

  • неправильная установка;
  • перегрев двигателя;
  • высокая компрессия.

Пробило прокладку ГБЦ — последствия

Как уже было сказано выше, последствия данной неприятности будут не очень приятными. Отличие ГБЦ от остальных деталей в заключается в том, что поломка становится заметна тогда, когда уже передвигаться на нем невозможно. Такие проблемы могут случиться и в дороге, особенно при дальнем следовании, когда двигатель работает долгое время в полную мощность.

Последствия неисправности ГБЦ прокладки оказывают негативное влияние на двигатель

Если не обратить внимание на температуру двигателя, то в пути следования он может просто перегреться и отказать. Несвоевременная замена прокладки или установка некачественной очень быстро даст о себе знать

Ремонт такого рода сам по себе заметно дорогой, и лучше сделать один раз хорошо, чем постоянно возвращаться к одному и тому же

Коленвал – это что? Устройство, назначение, принцип работы

Коленвал – это один из главных элементов двигателя. Он является частью кривошипно-шатунного механизма. Она имеет сложное устройство. Что собой представляет данный механизм? Давайте рассмотрим.

Устройство и назначение

Коленчатый вал воспринимает усилия от поршня и преобразует их в механическую энергию. На этот механизм воздействуют силы вращения. Работает он постоянно под высокой нагрузкой. Поэтому, чтобы деталь не вышла преждевременно из строя, коленчатые валы изготавливают из качественных, высокопрочных чугунных сплавов. Затем все детали закаляются током высокой частоты. Различают валы с двойным противовесом или вовсе без противовеса. Располагается колневал двигателя непосредственно в корпусе мотора. Что касается конструкции, то она в целом зависит от двигателя.

Вспомогательные механизмы

Итак, зная, для чего предназначен коленвал двигателя и какие силы воздействуют на него во время работы, можно понять, почему сопряжения между щеками и шатунными шейками немного закруглены. Это позволяет предотвратить преждевременные разрушения. Между щек расположена шатунная рейка. Механики, которые обслуживают двигатели, называют ее «коленом». Она предназначена для того, чтобы обеспечивалось равномерное воспламенение, чтобы работа двигателя была максимально уравновешенной, чтобы на вал действовали минимальные крутильные и изгибающие силы. Коленвал это – деталь, работающая при высоких оборотах. Вращение шатунов и самого вала на опорах обеспечивается за счет подшипников скольжения. Установлены упорные элементы на крайней или средней коренной шейке. В задачи этого подшипника входит предотвращение осевых смещений и перемещение механизма.

Работа коленчатого вала изнутри

Принцип работы в целом простой. Когда поршень максимально удален, щеки и шатун коленчатого вала выстраиваются в одну линию. В этот момент в камерах сгорания воспламеняется топливо и выделяются газы, которые двигают поршень к коленчатому валу. С поршнем движется и шатун, головка которого проворачивает коленчатый вал. Когда последний развернется, шейка шатуна движется вверх и с ней перемещается поршень.

Система смазки

Важную роль играет смазка. Коленвал – это деталь вращения, а значит, он будет испытывать трение. От общей смазочной магистрали к опорам шеек обеспечен подвод смазки. Затем по каналам в щеках масло попадется и к шейкам шатунов. Смазка значительно повышает износостойкость всех деталей вала.

Неисправности

В силу высоких нагрузок данный механизм выходит из строя. Среди типовых неисправностей можно выделить ускоренный износ шеек. Он связан с проблемами в блоке цилиндров. Также нередко случаются задиры на поверхностях шеек. Это случается из-за неудовлетворительной циркуляции или отсутствия смазки, либо в связи с нарушением температурных режимов. Царапины на поверхностях шеек можно видеть особенно часто. Необходимо различать просто царапины и трещины, которые образуются вследствие усталости металла. Нередко случаются биения и прогиб детали. Это особенно актуально для двигателей высокооборотистых автомобилей.

Как выполнить замену?

Конечно, при некоторых видах неисправностей можно обойтись ремонтом – шлифовкой либо проточкой. Но иногда восстановить вал не получается. В таком случае можно заменить старый механизм на новый. Кстати, в двигателе это наиболее дорогая составляющая. Особенно в дизельных силовых агрегатах.Прежде чем будет выполнена замена коленвала, проверяются осевые люфты. Это упростит подбор осевых вкладышей. Необходимо найти метки на вкладыше и блоке цилиндров. Они указывают направление установки крышек коренных подшипников. Все детали, которые мешают демонтировать вал, необходимо также снять. В руководствах по ремонту процесс демонтажа описывается по-разному, так как есть 8-ми и 16-клапанные двигатели, с рядной или V-образной системой расположения цилиндров. Затем необходимо установить новый коленчатый вал на место старого – нужно строго соблюдать инструкции производителя автомобиля и не перепутать положение коленвала. Ввиду высокой ответственности все работы нужно производить в специализированном сервисе.

Итак, мы выяснили устройство, назначение и принцип работы коленчатого вала автомобиля.

Диагностика неисправностей и ремонт головки блока цилиндров

В процессе эксплуатации, головка блока испытывает большие нагрузки. Это и механическое воздействие деталей, и высокие температуры, образуемые в камере сгорания. Чаще всего, все неисправности сводятся к тому, что двигатель перестает развивать требуемую мощность и начинает работать неустойчиво. Если регулировка механизмов, имеющих к этому отношению, не дают должного эффекта, значит, самое время провести ремонт головки блока цилиндров.

Диагностика неисправностей начинается с внешнего осмотра газораспределительного механизма, а также корпуса головки. На ней недолжно быть все возможных трещин, сколов и прочих дефектов.

Кстати о трещинах. Это самая страшная неисправность ГБЦ. Она может образоваться в результате воздействия больших температур. Чаще всего, это происходит из-за частых перегревов двигателя. Вначале, это будет микротрещина, которая постепенно будет разрастаться. О ее присутствии будет говорить наличие в охлаждающей жидкости остатков масла и появление соответствующих пузырей в бачке. Трещина в блоке нарушит герметизацию клапанного механизма, что приведет к ослаблению посадки многих деталей. Как следствие, снижение мощности двигателя, падение компрессии и т п. Ремонт блока с трещиной, как и с любыми другими механическими повреждениями не допустим, поэтому его подвергают замене.

При снятии ГБЦ проверяют нижнюю плоскость соединения с блоком цилиндров. Для этого, к ней прикладывается специальная линейка по диагонали всей длины ГБЦ. Контроль зазоров выполняется с помощью измерительного щупа. Нормой измерений можно считать зазор, не превышающий 0,06 миллиметров. Если эта величина больше, то плоскость подвергают шлифовке.

Проверка износа шеек опоры кулачкового вала и его подшипников выполняется с помощью микрометра. Результаты измерений необходимо сравнить с нормами, которые допустимы именно для вашей модели двигателя. Если имеются определенные отклонения, то, исходя из значений, принимается решение о способе ремонта.

Состояние таких деталей, как коромысла, седла и рычаги определяется с помощью внешнего осмотра. В том случае, когда фаска «утоплена», но стержень, при этом, находится в порядке, то ее нужно обработать. После этого, клапан можно применять снова.

Всевозможные внешние дефекты в виде царапин, заусенцев и т п. устраняются при помощи шлифовки. Данная процедура, прежде всего, касается тех мест, где необходима герметизация соединений.

Данная процедура выполняется при обнаружении серьезных повреждений корпуса ГБЦ. Как было сказано ранее, к ним относятся различные трещины и отломившееся части. Помимо этого, замена потребуется в случае, когда отклонения величины зазоров от нормы значительно превышают допустимые значения и в любых других случаях, когда невозможно провести ремонт.

Вместе с новой головкой, необходимо сразу подвергать замене прокладку ГБЦ, а также прокладку ее крышки. Данные элементы всегда заменяются новыми при установке новой головки.

Чтобы провести замену, необходимо отсоединить все части, которые препятствуют демонтажу ГБЦ. Ими могут быть – инжектор, карбюратор, впускные и выпускные коллекторы, механизмы распределения зажигания (свечи, бронепровода, трамблер), элементы системы охлаждения (патрубки), а также различные штекера и датчики. После этого демонтируют ремень или цепь привода газораспределительного механизма. На некоторых моделях двигателей еще и бензонасос.

После этого, откручивают гайки крепления крышки головки и снимают саму крышку. После этого, вы можете принимать решение по снятию головки блока. Допускаются варианты, когда разборка клапанного механизма и демонтаж распределительного вала производится после снятия ГБЦ или до его снятия. В первом случае, выполнить эту процедуру намного легче, потому что есть ряд деталей, открутить которые можно только с помощью надежной фиксации ГБЦ.

После полной разборки и снятия ГБЦ устанавливают новую деталь. Ее можно выполнять как с установленным на нем механизмом газораспределения, так и с перестановкой старых деталей на новую головку. В последнем случае, необходимо будет провести регулировку и подгонку клапанов, а также прочих элементов.

После установки ГБЦ, все снятые элементы устанавливаются в обратной последовательности. После этого, необходимо будет провести регулировку угла опережения зажигания и газораспределительного механизма.

Ремонт и обслуживание

В среднем ремонт ДВС модификаций ВАЗ 2109 делается по пробегу. Такой показатель составляет около 200000 км пробега. Капитальный ремонт двигателя проводиться аналогично любому жигулевскому силовому агрегату. Поскольку, по сравнению с Волговским двигателем Вазовский достаточно маленький, то зачастую автомобилисты переборку делают у себя в гараже своими руками.

Движок 2109 является хорошо ремонтнопригодным, поскольку чугунный блок достаточно тяжело разрушить, а стоимость головки низкая, что позволяет дешево и без особых затрат отремонтировать ДВС своими руками. Еще одним позитивным фактором в ремонте является то, что силовой агрегат прост в конструкции и даже неопытные автолюбители способны провести мелкий ремонт движка ВАЗ 2109 своими руками.

К основным проблемам, с которыми многие сталкиваются можно отнести: замена масла в двигателе ВАЗ 2109, замена свечей зажигания и высоковольтных проводов, а также переборка и настройка карбюратора. Кстати, почти все моторы комплектовались отличным впрысковым элементом, который все знают как «Солекс».

Еще один вопрос, который часто задают автолюбители, сколько масла нужно вливать в мотор? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 — это будет один показатель, а для ВАЗ −11183-20 — совсем другой. Поэтому, если автомобилист хочет знать — сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.

головка вала

Универсальный русско-немецкий словарь . Академик.ру . 2011 .

Смотреть что такое «головка вала» в других словарях:

Автомобильный двигатель — Для автомобилей могут быть применены тепловые (внутреннего сгорания и паровые) и электрические двигатели. Подавляющее большинство А. д. являются поршневыми двигателями внутреннего сгорания (ПДВС). По рабочему процессу автомобильные ПДВС… … Большая советская энциклопедия

Ветерок (лодочный мотор) — У этого термина существуют и другие значения, см. Ветерок. Лодочный мотор Ветерок 8 Годы выпуска с 1964 по 2008 … Википедия

1: — Терминология 1: : dw Номер дня недели. «1» соответствует понедельнику Определения термина из разных документов: dw DUT Разность между московским и всемирным координированным временем, выраженная целым количеством часов Определения термина из… … Словарь-справочник терминов нормативно-технической документации

Двигатель внутреннего сгорания — Тепловой двигатель, в котором химическая энергия топлива, сгорающего в рабочей полости, преобразуется в механическую работу. Первый практически пригодный газовый Д. в. с. был сконструирован французским механиком Э. Ленуаром… … Большая советская энциклопедия

Волга 21 — «Волга» ГАЗ 21 «Волга» ГАЗ 21 на викискладе … Википедия

ГАЗ-21 — ГАЗ 21 … Википедия

Спички* — (техн.). Изобретение С. приписывается немецкому химику Камереру, которому в 1833 г. удалось составить содержащую фосфор массу, легко воспламеняющуюся при трении о шероховатую поверхность. Изобретение это было приобретено венскими фабрикантами… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Спички — I (техн.). Изобретение С. приписывается немецкому химику Камереру, которому в 1833 г. удалось составить содержащую фосфор массу, легко воспламеняющуюся при трении о шероховатую поверхность. Изобретение это было приобретено венскими фабрикантами… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

АВТОМОБИЛЬ ЛЕГКОВОЙ — самодвижущееся четырехколесное транспортное средство с двигателем, предназначенное для перевозок небольших групп людей по автодорогам. Легковой автомобиль, обычно вмещающий от одного до шести пассажиров, именно этим, в первую очередь, отличается… … Энциклопедия Кольера

Устройство трактора — Трактор классического типа Основная статья: Трактор Трактор состоит из следующих механизмов и систем: Несущая система (Остов); Двигатель и его … Википедия

Механизм — M. называется совокупность тел, ограничивающих свободу движения друг друга взаимным сопротивлением настолько, что все точки такой системы способны описывать только вполне определенные кривые (траектории) и при данной скорости одной из точек… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Теория хонингования блока цилиндров

В процессе хонингования металл с внутренней поверхности цилиндра блока удаляется способом, очень сходным по природе с процессом шлифования. Суть обработки состоит в том, что снятие металла происходит специальным инструментом для хонингования, называемым хоном. Рабочая поверхность хона касается внутренней поверхности цилиндра по окружности определенной ширины, как правило, очень небольшой. При этом сам хон в ходе обработки, с помощью приспособления для хонингования, перемещается вверх-вниз, строго по оси цилиндра в двигателе. Конструкция хона представляет собой набор абразивных брусков, расположенных по периметру инструмента и закрепленных в регулируемой металлической оправке. С помощью оправки мастер может регулировать наружный диаметр, образованный рабочей поверхностью брусков. В верхней части хона находится муфта, с помощью которой хон закрепляется на стальном штоке.

После помещения хона в цилиндр блока двигателя тщательно выравнивается соосность штока и оси цилиндра, иногда для этого приходится перемещать и подстраивать положение блока цилиндров. Затем оправкой хона регулируется вылет шлифовальных брусков и усилие, с которым они прижимаются к обрабатываемой поверхности. Все перечисленные подготовительные операции установки блока двигателя в большой степени влияют на точность обработки, поэтому всегда выполняются с максимальной тщательностью.

Процесс хонингования зеркала цилиндра проводится с применением специальной рабочей жидкости. В более простых операциях применяется очищенный керосин, а для хонингования особо ответственных изделий – специальные смазочно-охлаждающие жидкости на основе водно-масляных эмульсий. Чаще всего используется 7% раствор концентрата НСК-5 в воде.

В качестве шлифовальных брусков применяются специальные спеченные композиты на основе микронных порошков кубического нитрида бора или алмазосодержащие матрицы с металлическим связующим.

Хитрость хонингования заключается в следующем:

  • главное условие успешного хонингования цилиндров – это обеспечение равномерного давления шлифующего инструмента на обрабатываемую поверхность – зеркало цилиндра блока. Благодаря этому геометрия отверстия получается практически идеальной формы;
  • кроме колебательных движений вдоль оси цилиндра блока, при хонинговании шток придает хону небольшие круговые колебания вокруг своей оси. Тем самым исключается возможная неравномерность шлифования из-за различий в качестве шлифовальных брусков.

Качество поверхности зеркала цилиндров блока двигателя после хонингования практически приближается к качеству металла после суперфиниширования – обработки с помощью мельчайших микронных абразивных порошков до состояния зеркальной поверхности. Но, в отличие от последней, обработка хонингованием имеет производительность, превышающую суперфиниширование более чем в 2,5раза.

Из каких частей состоит винт?

Винт состоит из трех различных частей: головки, резьбового стержня и острия (наконечника). Каждая из этих частей влияет на использование, прочность и назначение винта. Поясним каждый из них.

Руководитель

Головка – самая верхняя широкая часть винта. Головка винта всегда больше и шире вала винта, может быть плоской или выпуклой. Выемка на плоских винтах называется приводом, и именно туда входит отвертка.

Существует множество различных типов головок винтов: овальные, плоские, ферменные, плоские, круглые, шестигранные, кнопочные и т. д. Приводы также могут различаться — шлицевые, комбинированные, крестообразные и Фрирсона, односторонние, квадратные и т. д.

Форма головки винта существует не просто так — как для превосходной эстетической отделки ваших проектов, так и для использования правильного инструмента, который должен соответствовать приводу головки. Например, используя круглую головку вместо плоской, можно сделать винт видимым, а не скрытым и плоским с поверхностью.

Резьбовой хвостовик

Резьбовой стержень винта представляет собой спиральную часть или часть с выступами. Некоторые винтовые валы будут иметь хвостовик с полной резьбой, а другие — с половинной резьбой. Шнековые валы с половинной резьбой обеспечивают лучшую стабильность, поскольку нерезьбовая часть не имеет слабых мест и более прочная.

В резьбовых хвостовиках угол резьбы и расстояние между отдельными резьбами — это две вещи, которые определяют характеристики и использование винта. Что касается направления, в котором вы их поворачиваете, резьбовые хвостовики могут быть правосторонними или левосторонними.

Точка

Острие или кончик винта обычно имеет шип, поскольку это часть, которая входит или просверливает другой объект. Иногда кончик винта может быть плоским. Винты с плоским наконечником потребуют предварительно просверленного отверстия, так как вы не можете использовать их для сверления.

Неисправности электронного блока управления двигателем и диагностика

Хотя производители выполняют ЭБУ в виде защищенной коробки, размещая аппаратную начинку в прочном металлическом корпусе, данное устройство также может выйти из строя. Проблемы с блоком управления могут сопровождаться неустойчивой работой ДВС или невозможностью завести двигатель, отклонениями в процессах смесеобразования, нарушениями в работе трансмиссии (как правило, автоматической) и т.д.

Чтобы проверить ЭБУ, начинать следует с визуального осмотра, что позволяет вывить очевидные дефекты (например, трещины в корпусе). Однако если таковых не обнаружено, это все равно не позволяет исключить возможные повреждения микропроцессора, так как причин для выхода из  строя данного устройства достаточно много.

Среди самых простых  специалисты выделяют:

  • перегрев;
  • сильную коррозию и попадание влаги;
  • повреждения в результате ударных нагрузок;
  • короткое замыкание;

Также виновником проблем может оказаться не сам ЭБУ, а плохой контакт с датчиками, окисление в месте присоединения проводов. Отметим, что нередко к проблемам с блоком управления приводит банальная безответственность самого автовладельца.

Например, во время мойки двигателя под давлением блок не защищается должным образом от попадания влаги, машина эксплуатируется во влажную погоду со снятыми элементами (без крыльев, капота). Часто владельцы игнорируют тот факт, что крепление ЭБУ в месте установки недостаточно надежное или имеются проблемы с проводкой, что может привести к короткому замыканию и т.п.

Еще вывести из строя электронный блок  может «прикуривание» от другого автомобиля с заведенным двигателем, неквалифицированная установка в автомобиль дополнительного оборудования, проблемы в высоковольтной части системы зажигания.

Добавим, что также встречаются случаи полного выведения из строя ЭБУ после попыток непрофессионального или самостоятельного ремонта данного типа устройств, а также чип-тюнинга

Важно понимать, на некоторых моделях блок является неремонтопригодным, то есть предполагается полная замена блока.. При этом после проведения поверхностной диагностики владелец снимает ЭБУ и пытается его разобрать/отремонтировать. Затем часто выясняется, что причиной проблем все же оказывается какой-либо датчик, однако после попыток ремонта блок для дальнейшей эксплуатации уже не пригоден

Затем часто выясняется, что причиной проблем все же оказывается какой-либо датчик, однако после попыток ремонта блок для дальнейшей эксплуатации уже не пригоден

При этом после проведения поверхностной диагностики владелец снимает ЭБУ и пытается его разобрать/отремонтировать. Затем часто выясняется, что причиной проблем все же оказывается какой-либо датчик, однако после попыток ремонта блок для дальнейшей эксплуатации уже не пригоден.

По этой причине важно понимать, что сначала должна быть проведена комплексная профессиональная компьютерная диагностика. Только после этого можно принимать решение о том, что делать, менять или выполнить ремонт блока управления двигателем. Если же говорить о доступной проверке, которую может выполнить автолюбитель самостоятельно, это банальная подмена имеющегося блока на точно такой же заведомо рабочий

Например, можно под залог взять ЭБУ от такого же авто на разборке, установить такой блок и проверить работу ДВС. Если машина работает с новым блоком нормально, тогда проблема очевидна

Если же говорить о доступной проверке, которую может выполнить автолюбитель самостоятельно, это банальная подмена имеющегося блока на точно такой же заведомо рабочий. Например, можно под залог взять ЭБУ от такого же авто на разборке, установить такой блок и проверить работу ДВС. Если машина работает с новым блоком нормально, тогда проблема очевидна.

Также отметим, что не всегда удается устранить поломку только заменой контроллера. Как уже говорилось выше, часто первопричиной поломки ЭБУ является не сам блок. Простыми словами, если, например, имеется замыкание в проводке, новый блок управления быстро выйдет из строя точно так же, как и предыдущий.

Заключить

Мы в восторге от того, что смогли передать вам необходимые знания о винтовых валах, о том, что они из себя представляют, какими функциями обладают и каковы области их применения. Самый важный момент, который мы хотели бы, чтобы вы взяли с собой, это следить за качеством процесса изготовления винтового вала.

Винтовые валы нуждаются в соответствующем крутящем моменте, прочности и материале для безопасного применения. Независимо от того, используете ли вы проволоку или стержень для изготовления винтовых валов, убедитесь, что тип стали соответствует требованиям.

Надеюсь, теперь вы можете отличить и выбрать лучший винтовой вал для ваших нужд. Если вы ищете качественного производителя станков с ЧПУ для винтовых валов, мы здесь для вас. Оставьте заявку, и мы отправим вам предложение в тот же день.

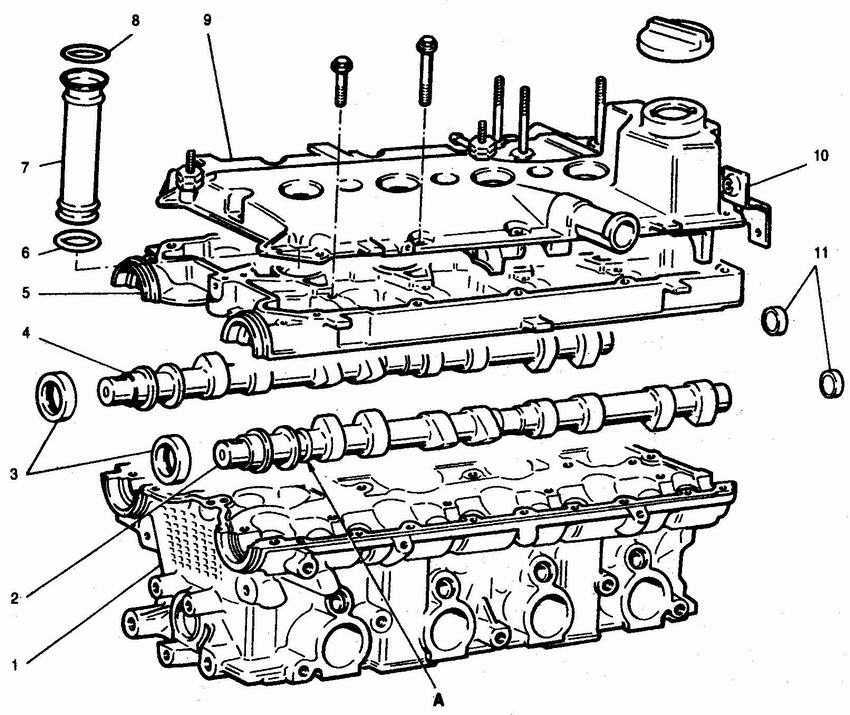

Устройство головок блока цилиндров

Общая конструкция ГБЦ

Основой конструкции ГБЦ является цельнолитая или фрезерованная деталь из облегченного алюминиевого сплава или белого чугуна. В ГБЦ различными методами формируются основные детали:

  • Камеры сгорания;
  • Впускные и выпускные каналы;
  • Каналы с запрессованными в них втулками клапанов;
  • Седла клапанов (во многих двигателях — упрочненные токами высокой частоты или иным способом, либо в виде отдельных деталей, изготовленных из более прочного металла);
  • Каналы системы охлаждения;
  • Масляные каналы;
  • Опорные поверхности под детали ГРМ — стоек оси коромысел, постели распределительного вала и других;
  • Резьбовые отверстия под монтаж свечей зажигания, топливных форсунок, свечей накаливания;
  • Поверхности сопряжения и крепежные отверстия для монтажа различных деталей — впускного и выпускного коллекторов, крышки ГБЦ, разнообразных датчиков и т.д.;
  • Сквозные отверстия для монтажных шпилек/болтов.

Все предусмотренные поверхности сопряжения полируются для достижения максимально плотного прилегания деталей. Монтаж коллекторов, крышки и ряда других деталей выполняется через уплотнительные элементы (прокладки). В чугунных головках монтаж обычно ведется с помощью болтов, в алюминиевых — чаще используются шпильки, которые вворачиваются один раз на предприятии-изготовители и в дальнейшем не трогаются.

Вся нижняя поверхность ГБЦ также полируется — она образует привалочную поверхность для монтажа на блок и формирования камер сгорания. Монтаж ГБЦ также выполняется через прокладку определенной толщины. В настоящее время наиболее широко используются композитные прокладки — как традиционные паронитовые (из прессованного искусственного каучука с асбестовым волокном), так и современные многослойные металлопакеты (на основе медного листа с синтетическими вставками).

ГБЦ в сборе устанавливается на верхнюю часть блока цилиндров, ее фиксация осуществляется с помощью наворачиваемых на шпильки гаек (в случае алюминиевого блока) или ввертываемых непосредственно в блок болтов (в случае чугунного блока). На головку устанавливается сплошная или составная крышка, обеспечивающая защиту деталей ГРМ и предотвращающая потери моторного масла.

Для чего делается

Как я писал раньше (лет так 20 – 30 назад), основная задача это был ремонт. Стоит отметить, что силовой агрегат и все его основные части испытывают постоянные нагрузки, это – цилиндры, поршни, кольца, коленвал, распределительный вал (валы), клапана, вкладыши и т.д.

Особенно сильные нагрузки у поршня, он трется об цилиндр блока, причем этот процесс повторяется сотни — тысячи раз всего за одну минуту. Здесь идет максимальный износ, металл стенок стачивается, блок начинает терять свою первоначальную круглую форму. Если утрировать он становится — овальный, а не круглый. Прилегание поршней (а именно его колец) к стенкам начинает ухудшаться, соответственно горючая смесь или отработанные газы начинают поступать в картер, а масло наоборот в рабочую камеру – падает мощность, силовой агрегат начинает «жрать масло»! Из глушителя начинает лететь сизый (синеватый) дым. Это первые звоночки.

Раньше не было нормальных масел, зимой они дико густели, летом пригорали, смазывающие способности были низкие — моторы приходилось «капитались» уже через 30 – 50 000 пробега, а грузовые итого чаще. Зимой (как ни странно) агрегаты перегревались, все потому что опять же не было нормальных ТОСОЛОВ или антифризов, лили воду которая замерзала, образовывала пробки тут и до перегрева недалеко, пусть локального, пусть не на долго – НО ЭТОГО ХВАТАЛО.

Сейчас технологии шагнули ДАЛЕКО вперед. Есть различные полусинтетические или синтетические составы, не только масел, но и охлаждающих жидкостей. Поэтому сейчас двигатель ходит долго! Ресурс от ремонтов увеличился в разы, если не в десятки раз.

Конечно через 250 000 (в среднем) километров все равно предстоит ремонт, но просто вдумайтесь какой это пробег! В средних городах редко когда наезжают 15 000 в год, таким образом 250 000 хватит примерно на 15 лет.

Первая причина – как вы догадались ремонт, если есть возможность (про это чуть ниже) овальную форму или задиры внутри цилиндра убирают путем расточки, ставят больше поршни и мотор живет еще долгие тысячи километров.

Вторая причина – это банально увеличения объема. Опять же если позволяет блок (а точнее его стенки) происходит расточка, устанавливаются поршни больше диаметра, они имеют большую способность засасывать воздушно-топливную смесь. Если утрировать поршень диаметром в 79,8 мм, засосет гораздо меньше, чем с диаметром в 82 мм. Топливо сгорает больше, а соответственно давление воспламененной смеси на поршень выше, вот вам и увеличение мощности. ДЕЛАЮТ в основном тюнеры для прокачки своих «железных» коней.

Диагностика и ТО

Рано или поздно любому механизму в транспортном средстве потребуется диагностика и техническое обслуживание, ГБЦ не является каким-либо исключением из правил. В этом вопросе главная задача владельца транспортного средства периодически заниматься диагностикой тех элементов, которые чаще всего выходят из строя.

  • Клапаны и их сальники.
  • Уплотнительная прокладка.

Особое внимание следует уделить прокладке, если она износилась, рабочие жидкости могут смешиваться, что приведет к поломке двигателя. При попадании охладительной жидкости в рабочее масло, она будет бурлить

Со временем это приведет к невозможности запуска мотора. В этом случае главным сигналом будет датчик температуры, который покажет кипение ДВС. Оценить ситуацию можно также сняв свечи зажигания. Зачем необходимы ремонтные работы? Чаще всего демонтаж головки цилиндров избежать не удастся в следующих случаях.

  • Изменилась высота гбц.
  • Возникла потребность отпрессовать клапаны и седла.
  • Один или несколько клапанов перестали функционировать и нуждаются в замене.
  • Требуется шлифовка крышки.
  • Требуется заменить уплотнительную прокладку.
  • Необходимо избавиться от микротрещин.

По мнению специалистов, головка блока цилиндров принимает на себя до 50% всех нагрузок двигателя внутреннего сгорания. Именно нагрузки и перепады температур становятся основными причинами повреждений ГБЦ.

В технических центрах компании «Механика» опытные специалисты проводят весь комплекс необходимых работ по ремонту головок блоков цилиндров двигателей легковых автомобилей и мототехники (мотоциклов, скутеров, гидроциклов и т. д.).

Работы по ремонту ГБЦ проводятся в два этапа:

  • На первом этапе
    осуществляется дефектовка головки блока цилиндров, поступившей в ремонт. Специалисты разбирают ГБЦ, проводят мойку, оценивают состояние газораспределительного механизма. При необходимости проводится (проверка на герметичность). По результатам дефектовки составляется смета необходимых ремонтных работ и требующих замены запчастей, которая согласовывается с заказчиком.
  • На втором этапе
    осуществляется непосредственно ремонт головки блока цилиндров.

Стоит отметить, что профессиональной проведенная дефектовка позволяет предложить оптимальную схему ремонта ГБЦ и сэкономить время и деньги наших клиентов.

Работы по ремонту ГБЦ в технических центрах компании «Механика» проводятся опытными специалистами на высокотехнологичном оборудовании. Наличие на производственных площадках станков с ЧПУ позволяет осуществлять работы практически любой сложности.

Ремонт ГБЦ,
полная программа
(сборка / разборка,
замена направляющих,
правка седел, притирка, МСК)
без правки старых клапанов

Для двигателей ВАЗ 2101–21083, «Таврия»

Для двигателей автомобиля «Ока»

Для двигателей ГАЗ-402, АЗЛК

Для двигателей ГАЗ-406, ВАЗ 2112

Сборка ГБЦ,
регулировка зазоров

Для двигателей ВАЗ 2108–21083

Рассухарить клапана
(за единицу)

Засухарить клапана
(за единицу)

Для двигателей автомобилей ВАЗ, ГАЗ-402, ГАЗ-406, АЗЛК, «Ока», «Таврия»

Для двигателей иномарок и мототехники

Замена маслосъемных колпачков
(за единицу)

Для двигателей автомобилей ВАЗ, ГАЗ-402, ГАЗ-406, АЗЛК, «Ока», «Таврия»

Для двигателей иномарок и мототехники

Замена направляющих втулок
клапанов (за единицу)

Для двигателей автомобилей ВАЗ, ГАЗ-402, ГАЗ-406, АЗЛК, «Ока», «Таврия»

Для двигателей автомобилей ВАЗ 2112; ГАЗ-402, ГАЗ-406, АЗЛК

Для двигателей иномарок и мототехники (в том числе разворачивание отверстий под ремонтные клапана)

Правка седел
(за единицу)

Для двигателей автомобилей ВАЗ, ГАЗ-406, «Ока», «Таврия»

Для двигателей автомобилей ГАЗ-402, АЗЛК

Для двигателей иномарок и мототехники

Правка седла по спецпрофилю на станке с ЧПУ

Правка рабочей фаски старого клапана, чистка
(за единицу)

Для двигателей автомобилей ВАЗ, ГАЗ-402, ГАЗ-406, АЗЛК, «Ока», «Таврия»

Для двигателей иномарок и мототехники

Притирка клапана
(за единицу)

Для двигателей автомобилей ВАЗ, ГАЗ-402, ГАЗ-406, АЗЛК, «Ока», «Таврия»

Для двигателей иномарок и мототехникиПравка старого клапана перед притиркой обязательна!

Замена седла с изготовлением
(за единицу)

Для двигателей отечественных автомобилей

Для двигателей иномарок и мототехники

Замер клапанного механизма
(за клапан)

При выполнении штучной работы
