Как правильно прокачать главный цилиндр сцепления на газель бизнес

Лопнул рабочий цилиндр сцепления газель бизнес

Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

_____________________________________________ Газ 31105. 2005г.в. Дв 402

GastroVoZ, Коляныч, Ну и. такое впечаление что купите что то хорошее. Купите такое же г.

Я так поменял 3 РЦС. и что. как текли и ржавели так и продолжают.

Потом купил двухманжетный поршень. он проделжался дольше, но потом тоже потёк.

Потом отполировал цилиндр и поставил в него 2 пружинки чтобы поршень всегда доходил до конца. тьфу, тьфу, тьфу,пока не течёт вот уже 3 месяца :blackcat:

Вывод: не ленимся полировать цилиндры изнутри и эксперементируем с манжетами и будит вам щастье

Даше не в том дело, что легче менять в сборе, не столько в том, что сырьё для манжет плохое. Если уж манжеты так быстро «умирают», значит есть на то причина. Причина — износ, механическое повреждение внутренней поверхности цилиндра — появился задир или коррозионное пятнышко. Менять надо в сборе. И перед установкой нового цилиндра надо не полениться, разобрать и осмотреть его. Перед сборкой не забудьте смазать трущиеся поверхности.

Добавлено через 1 минуту 10 секунд

GastroVoZ, Коляныч, Ну и. такое впечаление что купите что то хорошее. Купите такое же г.

Я так поменял 3 РЦС. и что. как текли и ржавели так и продолжают.

Потом купил двухманжетный поршень. он проделжался дольше, но потом тоже потёк.

Потом отполировал цилиндр и поставил в него 2 пружинки чтобы поршень всегда доходил до конца. тьфу, тьфу, тьфу,пока не течёт вот уже 3 месяца

Вывод: не ленимся полировать цилиндры изнутри и эксперементируем с манжетами и будит вам щастье __________________

Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

_____________________________________________ Газ 31105. 2005г.в. Дв 402

? Ход штока РЦ сцепления

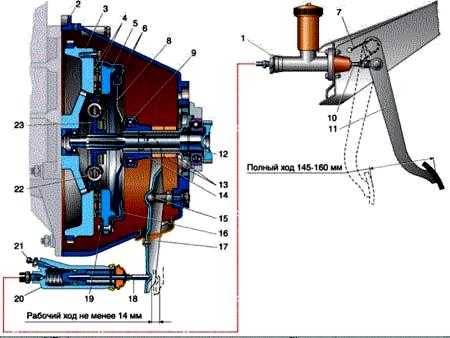

Полный ход не меньше 35 мм (а точнее не больше чем у главного) — но к полному выключению сцеплепленя он относится довольно косвенно!Сцепление в зависимости от формы (и состояния) ведомого диск, а так же конструкции и состояния корзины и т.п. может выключится и за 15 мм хода и за 30 не выключится

На Ниве заводской ГЦС умер у меня таким образом на 23 тысяче км. Был заменен новым, а старый с замененными резинками теперь стоит на семерке у которой аналогично родной помер на 160 тыс.

Или менять резинки — 10 р. или ГЦС

>>> Огромный ход — это значит, что педаль уже прошла 35 мм, >>> а шток РЦ ещё и не думает двигаться.

: : Вот я и подумал, что м.б. поршень главного цилиндра застревает, не возвращаясь к толкателю?: Ну это врядли — если в РЦС возвращается

>>> В том то и дело, что, если предположить, что поршень ГЦС >>> ходит с половинной амплитудой, то и поршень РЦС будет ходить >>> с половинной амплитудой, если система герметична.

: : Как это можно проверить не снимая главный цилиндр?: : Систему прокачивал. Воздуха, похоже, нет.: ЕСли последнее утверждение верно и система герметично — в смысле нет ухода жидкости из бачка — то СКОРЕЕ ВСЕГО — : перепускает манжета ГЦС: Симптомы — «ватная» педаль, педаль сцепления «проваливается», надо вынимать ее ногой назад, при очень резком нажатии может быть лучше.

>>> Ногой вынимать не приходится, но, как я писАл выше, >>> педаль проваливается на 35 мм до начала движения штока РЦС.>>> Этот провал явно не для регулировки упорным винтом.

: : На Ниве заводской ГЦС умер у меня таким образом на 23 тысяче км. Был заменен новым, а старый с замененными резинками теперь стоит на семерке у которой аналогично родной помер на 160 тыс.: : Или менять резинки — 10 р. или ГЦС: : -swb

>>> Похоже, придётся всё же снимать ГЦС и, м.б., РЦС >>> для осмотра и дефектовки. А так не хотелось.

Источник статьи: http://forum.auto.ru/niva/337859/

Правильно прокачать сцепления.

После снятия и установки привода сцепления необходимо залить в систему сцепления жидкостью и прокачать. При полностью удаленном воздухе из привода сцепления усилие на педаль должно быть 153-173 Н (15,3-17,3 кгс), а ход вилки выключения сцепления должен составлять Б=21,5-23,5 мм (см. рис. ниже), это означает, что системы сцепления удален воздух.

После прокачки сцепления необходимо проверить герметичность соединений и отрегулировать установку концевика 18 положения педали, регулировочный размер К штока концевика должен быть в пределах 7-13 мм. Положение концевика регулируется при помощи гаек 33, путем его поднятия и опускания. После завершения регулировки концевика гайки 33 нежно затянуть с усилием 2-4 Н·м (0,2-0,4 кгс·м).

Заполнение жидкостью системы и прокачка сцепления делается в следующей последовательности:

— заполнить бачёк главного цилиндра до отметки «мах»;

— с рабочего цилиндра снять защитный колпачок и надеть резиновый шланг;

— другой конец шланга опустить в сосуд с тормозной жидкостью;

— 4-5 раз резко нажать на педаль сцепления с интервалом 1-2 с, после удерживая педаль нажатой, необходимо открутить на несколько оборотов клапан прокачки;

— после как жидкость прекратит течение, закрутить клапан с усилием в 5-7 Н·м (0,5-0,7 кгс·м), и после отпустить педаль сцепления;

— повторить данные операции столько раз, пока жидкость не будет выходить без воздуха(пузырьков);

— после окончания прокачки и надеть обратно защитный колпачок.

При прокачке педаль сцепления нужно нажимать резко, а отпускать на оборот плавно, также нужно доливать жидкость в бачок, не допуская что бы уровень в бачке упал ниже отметки «min».

После полной прокачки сцепления долить тормозную жидкость в бачок до отметки «мах» и периодически проверять уровень во время эксплуатации автомобиля.

ПРЕДУПРЕЖДЕНИЕ

Не допускается доливать, выпущенную при прокачке жидкость доливать обратно в бачок во время прокачки. Такую жидкость можно заливать только после того как она отстоится течение суток и полностью уйдут пузыри воздуха!

Изменено 29 октября пользователем Дмитрий

Источник

Устройство механического привода

Как уже было сказано, механический привод имеет предельно простое устройство и состоит из следующих конструктивных элементов:

  • педаль привода сцепления;
  • трос;
  • устройство регулирования;
  • рычажный привод;
  • выжимной подшипник.

Во всех автомобилях оснащенных сухим однодисковым сцеплением должно быть устройство передающее силы от педали с системе сцепления.

Для обеспечения передачи усилия было разработано не мало предложений. С начала усилие передавалось от педали к вилке (рычажному устройству) по средству троса, а вилка сцепления выжимала подшипник. Таким образом выжималось сцепление.

Но с развитием автомобилестроения эта система начала исчерпывать себя из-за уменьшения свободного места в моторном отсеке. И размещение троса сцепления по прямой линии и избежание его трения о части мотора становилось все сложнее. Это негативно могло сказаться на комфортности управления автомобилем и к неизбежности частого ремонта.

В гидравлической системе вместо троса сцепления установлены трубки высокого давления ведущие от ГЦС (главного цилиндра сцепления) к рабочему цилиндру в сборе с выжимным подшипником, который встроен в коробку передач. По трубкам от ГЦС к подшипнику поступает жидкость изначально закаченная из расширительного бачка. Устройство подобно тормозной системе.

Принцип работы гидравлического сцепления.

Трубки высокого давления по которым поступает жидкость могут быть металлическими и пластиковыми в зависимости от того, на сколько далеко они расположены от частей двигателя. И как правило по трубкам сцепления движется тормозная жидкость, но это в зависимости от конструктивных нюансов производителя автомобиля.

Регулировка гидравлического сцепления.

Прокачка гидравлической системы.

После замены компонентов трансмиссии оснащенной гидравлическим приводом, необходимо прокачать систему сцепления. Принцип основан на прокачке тормозной системы автомобиля.

  1. Нажимая на педаль сцепления клапан в бачке открывается и передает жидкость в ГЦС
  2. Отпуская педаль, жидкость уходит в РЦС (рабочий цилиндр)

и так до тех пор пока система не заполнится тормозной жидкостью

Внимание! Перекачивать систему ни в коем случае нельзя, иначе новое сцепление работать не будет! Лучше всего будет исключить самостоятельную замену и регулировку узлов трансмиссии

После всего не забудьте долить тормозную жидкость в расширительный бачек.

Для покупки сцепления перейдите в КАТАЛОГ или Запрос по ВИНу . Или позвоните нам по телефону указанному в Контактах.

Перед началом регулировки

Регулировка сцепления проводится только если узел полностью исправен. Сцепление у ГАЗели очень хрупкое и часто ломается даже из-за небольшой перенагрузки, поэтому проблемы могут возникнуть еще до начала каких-то регулировочных работ. Не самая качественная технология производства стала основной причиной, по которой детали узла чуть ли не одна за другой выходят из строя. Стоит проверить, все ли элементы конструкции сцепления целы перед тем как начинать другие работы. Что нужно проверить тщательнее всего:

  1. Часто ломается рабочий цилиндр. Его стоит проверить в первую очередь на протекание, пробои, повреждения шлангов. Если он не будет работать нормально, система переключения передач замедлится, а из-за этого могут возникнуть другие проблемы при движения (рывки, потеря скорости).

  2. Хрупкой является дисковая передача (корзина), которая сделана из металла не самого лучшего качества. Иногда возникает настолько сильное трение между элементами, что диски сцепления обгорают до синего цвета, а потом становятся очень хрупкими. Перед регулировкой их следует заменить на новые, если старые были повреждены.
  3. Нередко гнутся пружины и вилка, их тоже потребуется заменить. Настройка сцепления позволит совершать более плавное и быстрое переключение передач, создавая меньше нагрузки на другие узлы ходовой системы. Проводится она только после проверки целостности всех элементов.

Облегчение педали сцепления

Давно появилась мысль-можно ли облегчить педаль,выжым,сцепления а то уж сильно устает нога в пробках.

Может кто то об этом задумывался или есть какие то идеи.

_________________ Я нафиг шел такой походкой, с таким уверенным лицом, что все кем я туда был послан, просили взять меня с собой.

_________________ вы еще не сретесь в каментах? Тогда МЫ идем к вам.

Леонид, таки +1000

OLEG GAZ 311O, не надо ничего придумывать. всё уже придумано и воплащено в метале https://photofile.ru/users/number-one/1430771/

_________________ LPG установка, ремонт s-gas.com.ua

ZAK, В этой переделке есть несколько негативных эффектов: 1. взглянув на схему работы данного узла о регулировке педали в салоне можна забыть без подгибания довольно толстой пластины(в связи с чем надо демонтировать педаль); 2. при выработке пластиковых втулок сцепления будет увеличиваться свободный ход педали, и эта выработка будет увеличиваться намного быстрее чем на стандартном узле.

А замена корзины на импортную избавляет от жесткой педали, улучшает работу сцепления, облегчает включение 1 и 2 передачи, ну и длительность жизни у инокомплектов сцепления немного дольше.

Yuran, ну у всех колхоз задумках такого рода есть минусы. они слихвой перебиваются плюсами.

А главный плюс в том что педаль начиная от середины и до конца хода стновится очень лёгкой. У меня стоит коплект ЛУК и не скажу что прям педаль как на тазах лёгкая. вернее она была глёгкая первый месяц эксплуатации сцепления. а потом стала как на родном.

Так же есть сцепление в сборе: -комплект сцепления Hola под 406 ДВС (S 256) — комплект сцепления LUK под 406 ДВС( 624 3097 00 624 3097 00) — комплект сцепления LUK под 402 ДВС ( 623 21 80 00) — комплект сцепления KRAFTTECH под 402 и 406 ДВС (W0240 E) — комплект сцепления Valeo под 405 и 406+ ДВС (826298) — комплект сцепления SACHS под 406 ДВС 3000 951

Снятие рабочего цилиндра гидропривода

Сливаем рабочую жидкость из гидропередачи.

Ключом на 17 ослабьте затяжку наконечника шланга гидропривода.

Гаечным ключом или головкой на «12» откручиваем два болта и отсоединяем рабочий цилиндр от картера сцепления.

Вращая цилиндр вокруг оси, снимите его с резьбовой части конца трубки.

Под наконечником установлена ​​медная уплотнительная шайба.

Заменить медную шайбу, чтобы убедиться в герметичности гидропередачи

Установите цилиндр в обратном порядке, следя за тем, чтобы вилка разблокировки не выходила из держателя.

Залить свежую рабочую жидкость и прокачать гидропривод.

Как правильно прокачать сцепление

Диагностика и ремонт автомобильного сцепления предполагает снятие его целиком или частично с автомобиля, разбор и отсоединение различных деталей. Это приводит к попаданию воздуха в гидравлическую систему механизма управления. Поэтому любой мастер знает, что после ремонта требуется прокачать сцепление автомобиля, удалив из него лишний воздух. При самостоятельном ремонте автомобильного сцепления, или при появлении симптомов попадания воздуха в систему, водитель должен знать, как своими силами прокачать сцепление.

Когда требуется прокачивать сцепление

Как было отмечено выше, процедура прокачки сцепления необходима при разгерметизации гидравлической системы, которая чаще всего вызвана ремонтными или диагностическими работами. При этом также попасть воздух в гидравлическую систему может со временем эксплуатации машины, если плохо были затянуты соединения агрегатов механизма сцепления. Кроме того, к попаданию воздуха в сцепление приводит появление трещин в трубопроводе или другие его неисправности.

Можно выделить несколько симптомов, которые указывают, что требуется прокачать сцепление:

  • Автомобиль дергается при движении;
  • Педаль сцепления «бьет»;
  • Необходимый результат не достигается при выжиме сцепления, только после полуторного или двойного выжима.

Управлять автомобилем с неисправным сцеплением крайне опасно, как для водителя, так и для агрегатов. Прокачать сцепление можно без обращения в сервисный центр, действуя по инструкции, приведенной ниже.

Что требуется для прокачки сцепления

Процесс прокачки сцепления можно выполнить в «полевых условиях» или в гараже, поскольку он не требует большого количества инструментов. Чтобы прокачать сцепление в одиночку понадобится:

Обратите внимание: Можно обойтись без устройства для фиксирования сцепления, если имеется товарищ, способный взять на себя данную задачу

Как прокачать сцепление

Важно: Перед тем как приступать к прокачке, необходимо выполнить регулировку сцепления. Прокачка сцепления не будет иметь большого смысла, если не обеспечить свободное движение толкателя поршня цилиндра

Перед тем как приступать к прокачке сцепления убедитесь, что тормозная жидкость, подготовленная для работы, соответствует рекомендациям производителя автомобиля. Использование неправильной тормозной жидкости может привести к выходу из строя сцепления в результате разбухания резиновых накладок.

Прокачка сцепления выполняется по следующему плану:

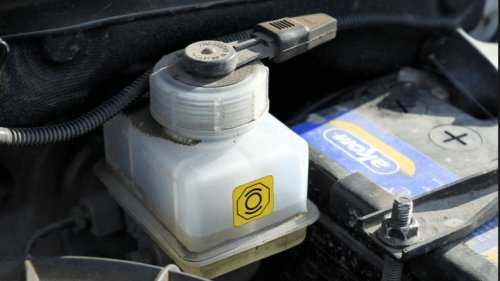

  1. Сначала необходимо максимально очистить бачок главного цилиндра, чтобы при добавлении тормозной жидкости в него не попадала грязь, пыль и другой мусор;

Если требуется, после выполнения работ можно долить тормозную жидкость до рекомендуемого значения – от 1,5 до 2 сантиметров от верхней грани бачка.

В результате выполненных работ лишний воздух уйдет из сцепления и, если оно находится в исправном состоянии, исчезнут проблемы в его работе.

Принцип действия системы сцепления

Для передачи крутящего момента ведущим колесам транспортного средства от коленвала мотора предусмотрена трансмиссия, так как прямая передача момента от мотора колесам невыгодна. Автомобиль не сможет поехать без сцепления, а сама работа силового агрегата будет неэффективной.

Для удобной работы силовой установки крутящий момент, снятый с коленвала, предварительно должен измениться в коробке переключения передач (КПП). После этого он переходит на ведущую ось. Поскольку переключение передачи заставляет вращаться шестерни КПП, которые с силой ударяются друг о друга, то сменить передачу можно с трудом. При постоянном подключении коробки к силовому агрегату для полной остановки транспортного средства потребуется остановить и мотор.

Работа сцепления в автомобиле Газель

Чтобы решить эти проблемы, в автомобиле предусмотрено сцепление, представляющее собой специальный узел трансмиссии. Он способствует временному разобщению мотора и КПП, что приводит к прерыванию крутящего момента. При нажатии педали сцепления можно переключать передачи или производить остановку машины. Сцепление позволяет автомобилю плавно трогаться с места и осуществлять разгон.

Принцип его работы для любой марки автомобиля одинаков. Оно исключает возможность быстрого износа узлов и деталей, которые соединяют силовую установку и трансмиссию.

Нажимной диск сцепления, присоединенный к корпусу, прижимает ведомый диск к маховику. Ступица диска, присоединенная к первичному валу, должна иметь возможность осуществлять по нему свободное движение. Корпус ступицы оснащен демпферными пружинами, играющими роль гасителей колебаний и обеспечивающими плавность хода.

Регулировка сцепления на внедорожниках уаз

На старых моделях, таких как УАЗ 452 «Буханка» или УАЗ 469 «Козлик», регулирование производится с помощью штока, который находится между вилкой и рабочим цилиндром. На многих моторах УМЗ этих машин устанавливается лапковое сцепление, и регулировка также может производится рычагами лапкового типа, которые имеются на корзине (ведущем диске) сцепления.

Следует отметить, что лапковые корзины устанавливаются на грузовики КАМАЗ, ЗИЛ, ГАЗ-53/3307.

Отрегулировать лапки можно как на снятой корзине, так и в составе автомобиля. На снятых деталях операцию производим в следующем порядке:

  • устанавливаем корзину с ДС на маховик, затягиваем корзину болтами;
  • расконтриваем регулировочные гайки;
  • штангенциркулем измеряем расстояние от конца рычагов до маховика, с помощью регулировочных гаек выставляем одинаковое расстояние;
  • согласно книжной инструкции расстояние между маховиком и лапкой должно быть 51,5 мм при условии, что толщина диска составляет 9,5 мм;
  • контрим гайки, на это процедуру регулировки можно считать законченной.

Также лапки отрегулировать можно прямо на машине, не снимая сцепления. Поступаем следующим образом:

  • ставим автомобиль на яму, снимаем нижний поддон картера сцепления;
  • берем деревянный прутик длиной 70-80 мм, по линейке или штангенциркулю отмечаем на пруте расстояние 51,5 мм, можно немного неточно, все равно окончательную регулировку делаем с помощью штока;
  • проворачиваем маховик так, можно было добраться до лапки;
  • расконтриваем и поворачиваем регулировочную гайку, по прутику выставляем 51,5 мм;
  • проворачиваем дальше маховик, проделываем такую же процедуру с двумя другими лапками;
  • прежде чем все собирать назад, садимся за руль, запускаем мотор и проверяем, трогаясь с места, как себя ведет машина;
  • если все нормально, не забываем законтрить гайки и установить на место поддончик.

Когда лапки ведущего диска УАЗ изношены, некоторые автовладельцы, чтобы не ремонтировать корзину и еще немного поездить, подставляют под все ее крепежные болты шайбы одинаковой толщины.

Есть еще один способ регулировки лапок, но его нужно проводить вдвоем. Работа выполняется следующим образом:

один из участников операции садиться на руль и до конца выжимает сцепление;
второй из участников проворачивает маховик, расконтривает лапки, проводит регулировку, устанавливая зазор между маховиком и диском сцепления 1,5 мм, для этого понадобится набор щупов, которыми регулируют клапана в двигателе;
зазор может несколько отличаться от 1,5 мм, здесь важно, чтобы все лапки были отрегулированы на одинаковом расстоянии;
закончив регулировку, проверяем сцепление, пробуя стронуться с места. Если автомобиль трогается плавно, контрим гайки, ставим нижний поддончик картера на место.. Нужно отметить, что хотя последний способ и считается народным, тем не менее, такая регулировка получается наиболее точной

Нужно отметить, что хотя последний способ и считается народным, тем не менее, такая регулировка получается наиболее точной.

Регулировка и замена сцепления на Газели

Это расстояние может быть выше нормы в см. Если это так, то потребуется отрегулировать сцепление с помощью законтрогаенного болта. Сцепление на газель нуждается в замене гидравлической жидкости как минимум 1 раз в 2 года, ведь она гидроскопична, что служит образованию ржавчины в системе.

Всегда лучше предупредить аварию из-за неисправных деталей, так что лучше чаще осматривать и вовремя поменять, по вашему мнению, не совсем правильно работающие рабочий и главный цилиндры, чтобы на трассе машина резко не вышла из строя. Тем более мелкий ремонт сможет провести каждый новичок, потратив на работу от силы часа 2.

После того как произведена замена или отремонтировали рабочий и главный цилиндры сцепления, не забываем отрегулировать педаль сцепления. Регулировка сцепления — дело не сложное, для этого нужна будет только линейка, но в начале проводим диагностику. Самое простое — следить за уровнем жидкости в бачке. Иногда поломка происходит из-за утечки жидкости в результате протертой манжеты или проблем с поршнем. Контролируем, чтобы в системе не было потеков, что чаще всего обнаруживается на корпусе рабочего или главного цилиндров.

Могут появляться протечки и на стыках шлангов, которые соединяют регулировка педали сцепления газель некст. Если вы регулировка педали сцепления газель некст начать движение, а педаль сцепления западает, при переключении передач слышатся шумы, появляются рывки и удары то следует завести двигатель, медленно отпустить сцепление на газель и плавно трогаться с места.

Машина не трогается? Значит больше нормы ход педали. Линейкой измеряем расстояние от пола до резиновой накладки на педали и смотрим, не выше ли оно нормы в см, а если выше — регулируем: сцепление регулируется законтрогаеным болтом, что находится под капотом где оканчивается трос.

Гайку на болте поворачивают, достигая нужного размера хода педали. Как отрегулировали регулировка педали сцепления газель некст на газель — проверяем, нажав на педаль сцепления раза 3, и опять измеряем расстояние от педали до пола.

Так повторяем до достижения нужного расстояния. Но вообще, перед регулировкой стоит полистать мануал, где описано как правильно обслуживать и ремонтировать сцепление на газель. Эта деталь представляет собой механизм, направляющий избыток давления от главного цилиндра на вилку отключения сцепления. В итоге на КПП передается воздействие, и водитель может переключить передачу. Рабочий цилиндр сцепления «ГАЗели» фото его есть регулировка педали сцепления газель некст нашей статье по устройству ничем не отличается от таких цилиндров для других моделей авто.

Конструктивно деталь достаточно проста.

Регулировка сцепления газель бизнес двигатель 4216

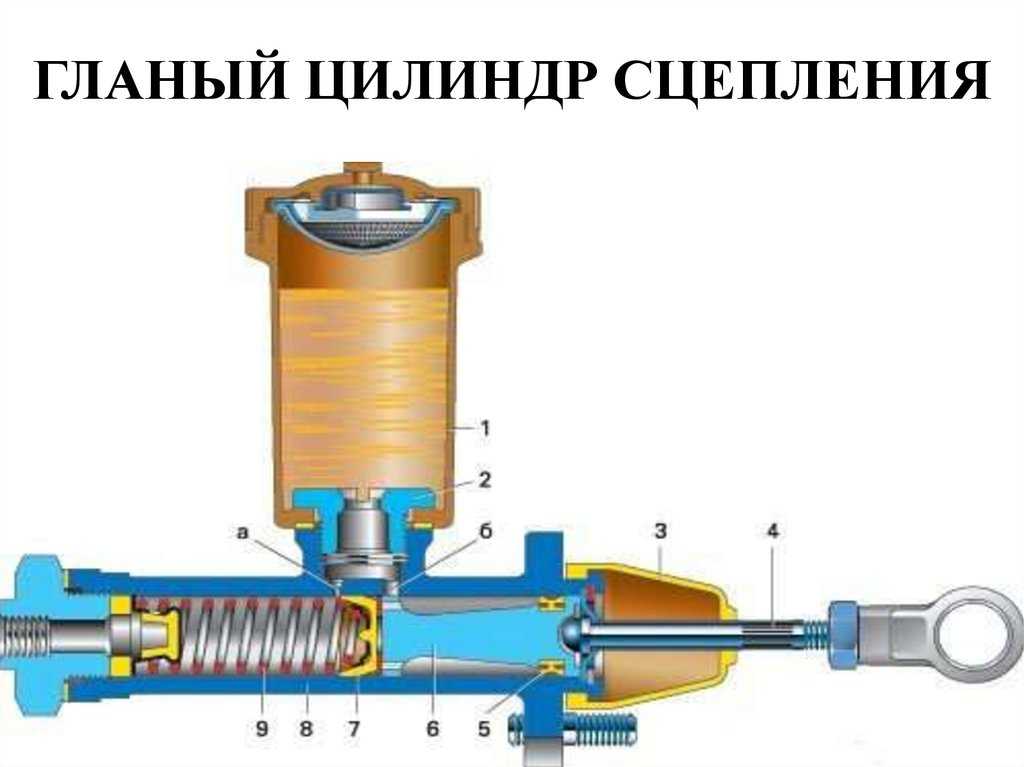

Цилиндр представляет собой металлический корпус со специальным клапаном или штуцером для выхода воздуха. Внутри узла находится толкатель поршня вместе с пружиной.

Так как деталь работает в гидравлической системе, она должна быть герметичной. Это достигают за счет наличия уплотнительных колец и защитного пыльника. Рабочий цилиндр сцепления «ГАЗели» расположен под кабиной, на корпусе маховика двигателя. Главный и рабочий цилиндры соединяются между собой при помощи стальной трубки и регулировка педали сцепления газель некст шланга, выдерживающего высокое давление.

Эта деталь механизма сцепления берет на себя усилие, которое через педаль передается на главный цилиндр.

Рабочий цилиндр сцепления ВАЗ 2107

РЦС является конечным звеном гидропривода сцепления. Его более частый по сравнению с другими узлами механизма выход из строя связан с повышенными нагрузками, возникающими в результате высокого давления жидкости.

Устройство РЦС

Рабочий цилиндр ВАЗ 2107 состоит из:

  • корпуса;
  • поршня;
  • штока (толкателя);
  • пружины;
  • защитного колпачка (чехла);
  • двух манжет (уплотнительных колец);
  • клапана для стравливания воздуха;
  • стопорного кольца с шайбой.

Расположение РЦС

В отличие от ГЦС, который расположен в салоне ВАЗ 2107, рабочий цилиндр находится на корпусе картера сцепления и прикручен к нижней части «колокола» двумя болтами. Добраться до него можно только снизу, предварительно сняв защиту двигателя (при её наличии). Поэтому все работы проводятся на смотровой яме или эстакаде.

Признаки неисправности РЦС

  • непривычно мягкий ход педали сцепления;
  • периодические или постоянные провалы педали сцепления;
  • резкое снижение уровня рабочей жидкости в бачке;
  • появление следов жидкости под автомобилем в районе коробки переключения скоростей;
  • трудности при переключении скоростей, сопровождающиеся хрустом (скрежетом) в КПП.

Эти признаки могут быть следствием и других неисправностей (всего механизма сцепления, ГЦС, коробки переключения скоростей и пр.). Поэтому перед началом работ по замене или ремонту РЦС нужно убедиться, что «виноват» именно он. Для этого его следует внимательно осмотреть. Если на корпусе цилиндра, на его штоке или шланге обнаружатся следы рабочей жидкости , можно начинать демонтаж РЦС.

Основные неисправности РЦС

Основная часть РЦС изготовлена из прочной стали, поэтому полностью его меняют лишь при серьёзных механических повреждениях. В остальных случаях можно ограничиться ремонтом. Наиболее часто цилиндра выходит из строя из-за износа уплотнительных колец поршня, защитного чехла, неисправностей клапана выпуска воздуха и повреждением шланга, соединяющего цилиндр и трубопровод.

Ремонтный комплект для РЦС

Любую вышедшую из строя деталь можно приобрести отдельно. Однако при замене манжет целесообразнее купить ремонтный комплект, включающий три резиновых уплотнителя и защитный чехол. Для классических моделей ВАЗ ремкомплекты выпускаются под следующими каталожными номерами:

Стоимость такого набора составляет порядка 50 руб.

Регулировка хода толкателя вилки сцепления

Для этого плоскогубцами отсоединяют оттяжную пружину от вилки. Затем пружину полностью снимают. Далее линейкой или же угольником измеряют свободный ход. Угольник ставят так, чтобы он мог во что-нибудь упираться.

Когда элемент будет установлен правильно, на вилку нажимают вперед до упора и фиксируют ее в этом положении. Далее запоминают положение угольника относительно вилки. Последнюю отпускают и проверяют свободный ход. Если он меньше паспортной нормы, то вилку опять регулируют.

Первым делом одним ключом нужно удерживать регулировочную гайку. Вторым ключом ослабляют контргайку. Далее клещами фиксируют толкатель от проворачивания. Затем контргайку ослабляют и при помощи вращения регулировочной гайки добиваются правильного свободного хода вилки. Если все верно, толкатель снова удерживают клещами и затягивают контргайку.

Источники

  • https://minitraktor34.ru/korobka-peredach/zamena-rabochego-cilindra-scepleniya-na-gazeli.html
  • https://autogear.ru/article/317/717/gazel-rabochiy-tsilindr-stsepleniya-ustroystvo-regulirovka/
  • https://FB.ru/article/317717/gazel-rabochiy-tsilindr-stsepleniya-ustroystvo-regulirovka

Усовершенствование узла

Для того, чтобы прокачать систему сцепления, придется полностью убрать все старые детали узла. Заводская конструкция сама по себе ненадежна, поэтому не стоит надеяться, что замена 1-2 элементов что-то изменит. Если не хотите долго возиться с ремонтом Газели, то замените все и сразу.

Экспериментировать не рекомендуется. Провести замену лучше всего в проверенном автосервисе. О качестве услуг в сервисе стоит узнать заранее, поскольку если что-то смонтируют не так, придется переделывать. Самостоятельно можно установить компоненты и весь узел, но для этого понадобится эстакада или несколько домкратов, которые есть не у каждого водителя.

В процессе эксплуатации автомобиля изнашиваются его узлы и агрегаты, изменяются различные регулировки.

  • какие бывают неисправности сцепления;
  • как правильно производить его регулировку;
  • основные причины поломок;
  • как регулируется сцепление на различных моделях автомобилей.

Прокачка системы гидропривода сцепления

1. Залить в бачок главного цилиндра сцепления свежую тормозную жидкость до уровня на 15–20 мм ниже верхней кромки бачка. 2. Снять защитный колпачок с клапана рабочего цилиндра. 3. Надеть на клапан шланг для прокачки. Опустить другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. 4. Несколько раз нажать на педаль сцепления и удерживать педаль сцепления в нажатом положении. 5. Открыть клапан прокачки для выпуска воздуха из системы. Наличие воздуха в системе определяют по появлению пузырьков в емкости. 6. Закрыть клапан прокачки. 7. Повторять действия, описанные в пунктах 4-6, до тех пор, пока не перестанут появляться пузырьки воздуха в емкости. 8. Снять шланг с клапана прокачки и надеть колпачок. 9. Долить тормозную жидкость в бачок главного цилиндра до уровня на 20 мм ниже верхней кромки бачка.

10. Отсутствие воздуха в системе можно определить по величине перемещения наружного конца вилки выключения сцепления: при полном нажатии на педаль сцепления она должна составлять не менее 14 мм.

Если нужно снять полностью педальный узел:

Отсоединяем два провода выключателя сигнала торможения.

Головкой на 13 с удлинителем отворачиваем две гайки, расположенные за кронштейном рулевой колонки (не перепутайте их с гайками крепления самого кронштейна).

Вынимаем шплинт оси толкателя педали тормоза и, удерживая ключом на 17 болт, ключом на 19 отворачиваем гайку. Вынимаем болт.

Таким же образом вынимаем ось толкателя педали сцепления (она не шплинтуется).

В отверстиях толкателей педалей сцепления и тормоза вставлены пластмассовые втулки. При сборке смажьте и установите их на место.

Ключом на 13 отворачиваем 4 гайки крепления кронштейна к панели…

…и вынимаем педальный узел.

Устанавливаем педальный узел в обратной последовательности.

Как отрегулировать сцепление на ГАЗели, чтобы стало удобнее управлять автомобилем? Это один из многих вопросов, которые задают их владельцы. Существует много проблем, с которыми сталкиваются владельцы этой машины, но одним из самых проблемных узлов является сцепление. Как узел отрегулировать, стоит ли его ремонтировать или лучше заменить на другой?

Evotech 2.7. ГБЦ Танаки под бензин.

ГБЦ Evotech 2.7 Танаки на двигатель УМЗ-А274 под БЕНЗИН.

Evotech . ГБЦ Evotech 2.7 . Головка блока Танаки . ГБЦ Танаки 4216 . Газель Evotech .

На фото выше в итоге Вы видите изделие головка блока Evotech 2.7 Tanaki , установленную на бензиновый двигатель УМЗ-А274 для автомашины Газель.

ГБЦ Танаки бензин . ГБЦ Evotech Tanaki бензин .

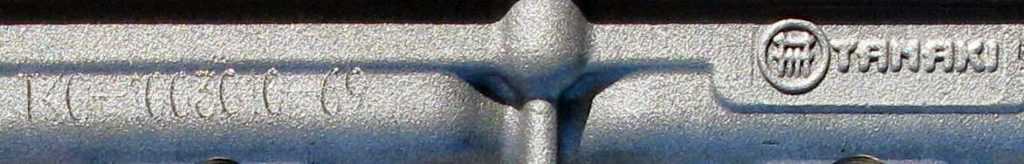

Прежде всего каждая головка блока Evotech 2.7 Танаки А274 имеет своё заводское обозначение модели, а так же заводской идентификационный порядковый номер.

Next Evotech . Tanaki .

Цена 25 000 руб.

Прокладка. Головка блока Evotech 2.7 УМЗ-А274.

Прокладка ГБЦ Evotech 2.7 УМЗ-А274 .

Цена 800 руб.

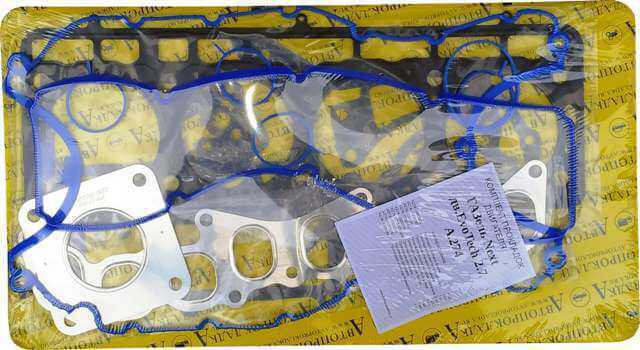

Набор прокладок. Головка блока Evotech 2.7 УМЗ-А274.

Набор прокладок ГБЦ A274 Evotech 2.7

В итоге состав комплекта прокладок ГБЦ УМЗ-А274

  1. А274-1003020 Прокладка головки блока однако 1 шт.
  2. А274-1008080 Прокладка в частности выпускного коллектора 1 шт.
  3. А274-1007245 Прокладка во всяком случае клапанной крышки 1 шт.
  4. А274-1002116 Прокладка прежде всего крышки коробки толкателя 2 шт.
  5. А274-1009070 Прокладка кроме того масляного картера 1 шт.
  6. А274.2310.1203240 Прокладка разумеется приёмной трубы 1 шт.
  7. А274-1008018 Прокладка к примеру ресивера 4 шт.
  8. А274-1107015 Прокладка тем не менее дросселя 1 шт.
  9. А274-1306089 Прокладка в свою очередь корпуса термостата 1 шт.

Цена 3000 руб.

ГБЦ Танаки

ГБЦ Танаки на двигатель А274 Evotech в итоге являются самыми лучшими по качеству среди всех производителей. К сожалению немного уступают по качеству головки блока производства Заволжского Моторного Завода. И ещё чуть хуже по качеству головки блока производства Ульяновского Моторного Завода. Хотя справедливости ради можно отметить, что и Ульяновские головки блока ходят вполне нормально. Хотя все головки блока, и Танаки, и производства ЗМЗ, и УМЗ, все они боятся перегрева. Возможное решение проблемы перегрева, это прежде всего установка медного трёхрядного радиатора охлаждения двигателя. Ещё можно к тому же заварить электро-магнитную муфту привода вентилятора. Некоторые водители кроме того устанавливают дополнительный электрический вентилятор от Шеви Нивы и тумблер включения выводят в солон Газели. В заключении хочется посоветовать безусловно все ремонтные работы проводить на лицензированных станциях технического обслуживания. В общем, подводя итог, желаем всем добра и удачи на дорогах.

В низу страницы Вы можете оставить Ваш комментарий или написать в итоге, что Вы думаете.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
