Замена сцепления и вилки на автомобиле газель своими руками

Регулировка педали

После того как отремонтирован или заменен на новый главный рабочий цилиндр сцепления, «Газель» требует регулировки педали. Это простой процесс. Для этой операции необходима линейка, однако первым делом следует провести диагностику. Если при попытках начать движение на автомобиле педаль западает, в процессе переключения слышны различные звуки, при движении наблюдаются удары и рывки, необходимо запустить мотор, отпустить сцепление медленно и постараться плавно тронуться. Если автомобиль не спешит трогаться, то это говорит о том, что педаль выставлена неверно. Ее ход больше, чем это определено нормой. Далее при помощи линейки измеряют расстояние от пола до Оно должно быть не более 14-16 см. Если же оно выше, тогда педаль необходимо отрегулировать. Для этого под капотом следует найти болт с контргайкой. Он расположен там, где заканчивается трос. Гайка подворачивается. При этом достигается нужный ход педали. Для увеличения хода, гайку необходимо закрутить. Если ход нужно уменьшить, ее откручивают. После регулировки снова проверяют педаль. Повторно измеряют линейкой расстояние. Настройка продолжается до тех пор, пока не будет достигнут нужный результат.

Замена цилиндров сцепления в основном связана с такими дефектами:

Сцепление не выключается (педаль проваливается);

Утечка жидкости из цилиндра;

Сцепление пробуксовывает (поршень цилиндра медленно возвращается в исходное положение из-за разбухания манжеты).

Снятие главного цилиндра гидропривода

Сливаем из гидропривода рабочую жидкость (см. Прокачка гидропривода выключения сцепления).

1. Ключом «на 12» отворачиваем штуцер трубки от главного цилиндра.	2. Под приборной панелью, придерживая ось штока ключом «на 19», ключом «на 17» отворачиваем гайку…
3…и вынимаем ось штока…	4. …вместе с ее пластмассовыми втулками.
5. Ключом «на 13» отворачиваем две гайки крепления главного цилиндра.	6. Снимаем главный цилиндр гидропривода.
7. Для регулировки положения педали сцепления и обеспечения ее хода в пределах 145–160 мм, а хода штока работающего цилиндра не менее 14 мм большой отверткой и ключом «на 13» ослабляем контргайку, после чего уменьшаем или увеличиваем длину штока цилиндра, отворачивая или заворачивая ушко.	8. Затянув контргайку, устанавливаем главный цилиндр гидропривода в обратной последовательности. Пластмассовые втулки смазываем любой пластичной смазкой.

Снятие рабочего цилиндра гидропривода

Сливаем из гидропривода рабочую жидкость.

1. Ключом «на 17» ослабляем затяжку наконечника шланга гидропривода.	2. Ключом или головкой «на 12» отворачиваем два болта и отсоединяем рабочий цилиндр от картера сцепления.
3. Вращая цилиндр вокруг оси, снимаем его с резьбовой части наконечника шланга.	4. Под наконечником установлена медная уплотнительная шайба. Медную шайбу замените, для обеспечения герметичности гидропривода.

Устанавливаем цилиндр в обратной последовательности, убедившись, что вилка выключения сцепления не сместилась с опоры. Заливаем свежую рабочую жидкость и прокачиваем гидропривод.

Главный цилиндр сцепления Газель: порядок ремонта

Если диагностика ГЦС показала, что узел неисправен, но может быть отремонтирован путем замены нерабочих компонентов, действовать нужно следующим образом:

Подготовить ремкомплект главного цилиндра, включающий в себя поршень, возвратную пружину, а также более мелкие компоненты (манжеты, кольцо, колпачок).
Демонтировать цилиндр в порядке, описанном выше.
Разобрать узел и промыть его тормозной жидкостью.
Осмотреть поверхность детали, чтобы обнаружить возможные задиры и коррозийные участки, а также проверить исправность зеркала и штока. Если обнаружены задиры или небольшие следы ржавчины, их можно убрать мелкозернистой шкуркой. Однако необходимо учитывать, что наличие задиров говорит о том, что зазор, который должен быть между поршнем и стенками корпуса, нарушен.
Заменить изношенные элементы, установив вместо них новые запчасти из состава ремкомплекта.
Перед тем, как собрать ГЦС, смазать все его комплектующие тормозной жидкостью.
Смазать консистентной смазкой сферическую поверхность поршня, на которую воздействует толкатель,.
Узел собирается и устанавливается на место.

По окончании этих работ заливается жидкость и производится прокачка механизма.

Комплект сцепления ГАЗель: особенности

Начнем с того, что сцепление представляет собой важный элемент в устройстве трансмиссии автомобиля. Сцепление «связывает» двигатель и коробку передач, именно через данный механизм происходит передача крутящего момента от ДВС на КПП.

При этом сцепление имеет ограниченный срок службы, на который также сильно влияют условия эксплуатации и нагрузки. Как правило, сцепление не всегда изнашивается целиком. На деле, часто выходят из строя отдельные составные элементы (выжимной подшипник, ведомый диск сцепления, корзина).

С учетом того, что Газель часто подвергается большим нагрузкам, в данном случае к выбору сцепления нужно подходить с большой долей ответственности. Перед тем как ответить на вопрос, какое сцепление на Газель лучше выбрать, разберем основные элементы данного механизма, их назначение, принцип работы и особенности.

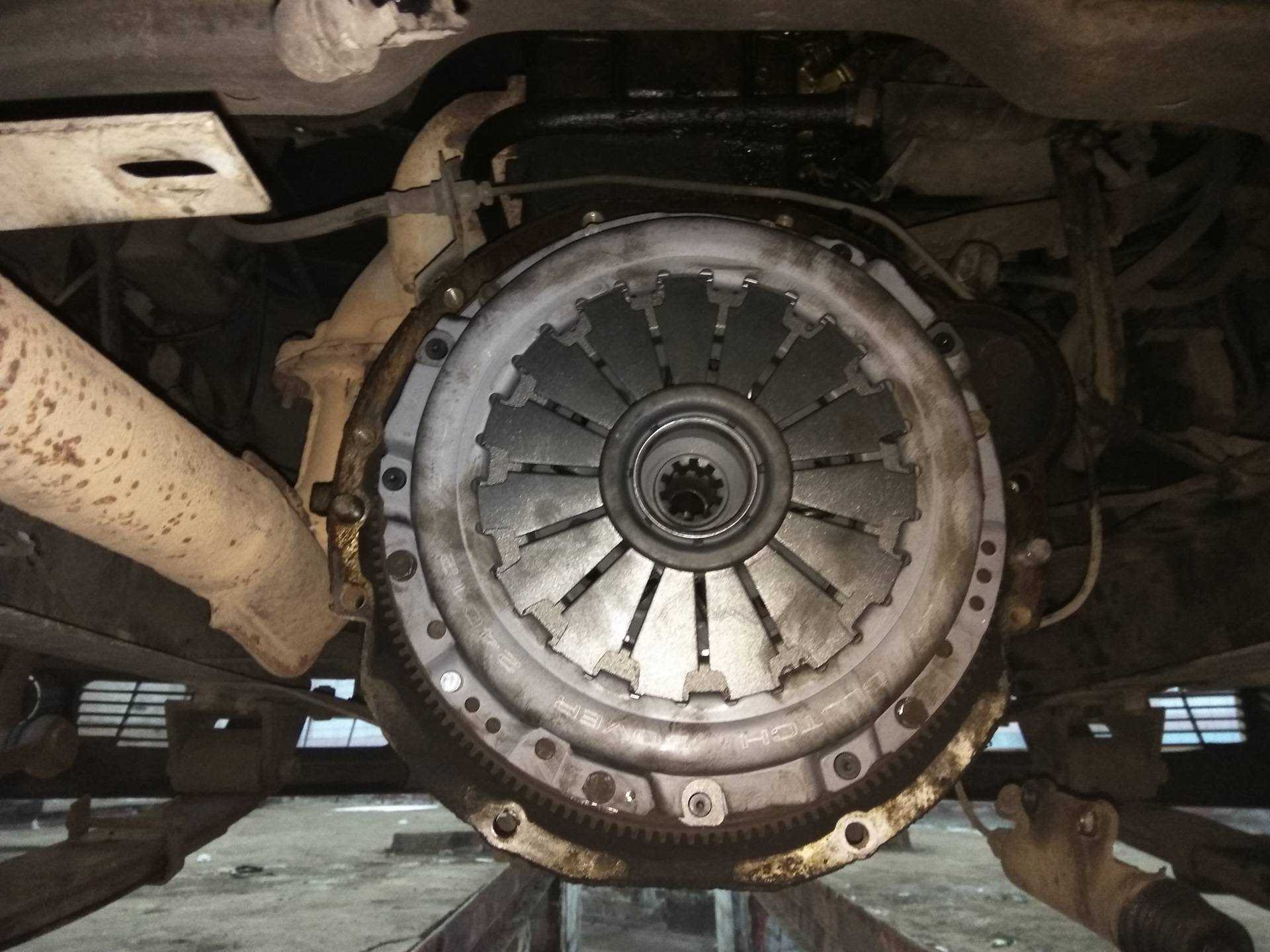

На Газели установлено диафрагменное сцепление. Корзина сцепления является основой. От ее качества и работоспособности напрямую зависит исправность всего сцепления. Если просто, корзина взаимодействует с маховиком двигателя. Другими словами, она отвечает за включение сцепления и его выключение в момент переключения передач.

Корзина представляет собой блок, куда входит нажимной диск, диафрагменная пружина, а также кожух. Кожух с одной стороны контактирует с маховиком, а с другой с выжимным подшипником (при помощи возвратной пружины). Простыми словами, корзина соединяет ведомый диск сцепления и маховик.

Лепестки (диафрагменная пружина) корзины в кожухе отвечают за плавность работы сцепления. Без нагрузки такая пружина по форме напоминает усеченный конус с радиальными прорезями, которые расходятся по направлению от внутреннего края пружины.

Указанные прорези и формируют так называемые лепестки (зачастую их 18). Каждый лепесток является упругим выжимным рычагом. Благодаря тому, что лепестков много и они широкие, появляется должна упругость.

Ведомый диск сцепления, с учетом того, что на Газели стоит диафрагменное сцепление, в диаметре может быть 225-240 мм. Кстати, диафрагменное сцепление имеет много плюсов по сравнению с рычажным (меньше вес, проще конструкция, постоянная передача крутящего момента даже при изношенных фрикционных накладках). Также наличие диафрагменной пружины предполагает меньшее усилие для отключения сцепления.

Между нажимным диском и кожухом находятся пружины, которые прижимают нажимной диск к ведомому, а ведомый диск к маховику ДВС. Благодаря тому, что между ведущим и ведомым диском возникает трение, крутящий момент передается от маховика через сцепление на КПП.

Так вот, эффективность передачи момента зависит от того, насколько упругими будут пружины. На Газели пружин может быть от 6 до 28. Их количество и упругость влияет на мягкость работы сцепления. Пружины изготавливаются из закаленной стали, прошедшей особую термическую обработку.

Вернемся к ведомому диску. Указанный диск имеет на рабочей поверхности фрикционные накладки, которые имеют однородный состав. Такая поверхность позволяет исключить различные дефекты (сколы, растрескивание, неровности и шероховатости)

Также важно осматривать и качество клепки (как мелкие заклепки ведомого диска с накладками, так и крупные клепки пластин демпфера). Все заклепки должны быть одинаковыми, расположенными в строго определенном порядке относительно края

Не допускаются даже малейшие смещения, люфт демпферных пластин, шатание фрикционных накладок и т.п

Не допускаются и люфты пружин в демпфере. В итоге, все детали сцепления должны быть выполнены без задиров и шероховатостей, качество изготовления не должно вызывать нареканий

Не допускаются даже малейшие смещения, люфт демпферных пластин, шатание фрикционных накладок и т.п. Не допускаются и люфты пружин в демпфере. В итоге, все детали сцепления должны быть выполнены без задиров и шероховатостей, качество изготовления не должно вызывать нареканий.

Специалисты отдельно указывают, что при осмотре перед покупкой также следует обращать внимание на то, есть ли маркировка на демпферной пластине. Указанная лазерная маркировка наносится не всегда (ее отсутствие не во всех случаях говорит о том, что изделие не оригинальное) однако наличие четко указывает на то, что деталь оригинальная

Исключением являются только точные копии-подделки, которые, к сожалению, также встречаются и могут иметь голограмму

Исключением являются только точные копии-подделки, которые, к сожалению, также встречаются и могут иметь голограмму.

Процедура прокачки сцепления

Для открывания и закрывания клапана для выпуска воздуха, необходимо использовать специальный или накидной ключик

Теперь пришла пора дать ответ на интересующий всех вопрос: «Как прокачать привод сцепления на автомобиле?» Для этого необходимо 2-3 раза нажать на педаль сцепления. Нажимать необходимо резко до конца, а после нажима полностью отпускать педаль, что бы она вернулась в исходное положение. Интервал между нажатиями не должен быть больше 1-2 секунд.

После третьего раза фиксируем педаль в выжатом положении ногой. Второй человек при этом ключом отворачивает клапан для выпуска воздуха. Отворачивать необходимо на пол-оборота или на три четверти. При этом следите, что бы свободный конец шланга был обязательно погружен в емкость с тормозной жидкостью. После того как будет отвернут штуцер прокачки сцепления, жидкость из системы под усилием выжатой педали будет перетекать в емкость через шланг и воздух соответственно вместе с ней.

Выход жидкости будет сопровождаться поднятием уровня в емкости, а выход воздуха пузырьками в жидкости. При этом педаль будет опускаться до упора, за счет уменьшения уровня жидкости в системе. После того как педаль будет выжата до упора, нажимавший ее не отпуская педаль дает второму человеку сигнал. И второй человек, который откручивал клапан, закрывает его. После этого процедуру снова повторяют.

Данная процедура еще называется в технической литературе как прокачка цилиндра сцепления. Ее выполняют до тех пор, пока из шланга в емкости с жидкостью не перестанет идти воздух. Но не забывайте после 2-3 процедур прокачки заглянуть в расширительный бачек с жидкостью для сцепления и при понижении уровня долить ее до необходимого уровня (обычно это 2/3 от полного объема бачка).

Если у вас нет возможности позвать кого-то в помощь для выполнения прокачки, то процедуру можно выполнить и самостоятельно. В этом случае, следует, прокачав педалью систему, зафиксировать педаль при помощи упора. Это может быть как деревянная рейка, ветка, так и металлическая штанга или шток, подходящей длины.

После того как из шланга перестанут идти пузырьки следует закрутить клапан и снять шланг. После чего одеть на клапан защитный колпачок. Жидкость из емкости слить в закрываемую емкость для хранения.

Нюансы прокачки сцепления на автомобиле

Будьте предельно осторожны во время процедуры прокачки сцепления, так как тормозная жидкость очень ядовита. После выполнения работ обязательно вымойте хорошо руки с мылом. Жидкость, которую в процессе прокачки сцепления слили в емкость можно использовать повторно, однако перед использованием ей необходимо дать отстоятся, а затем профильтровать от мусора.

Кстати данную процедуру прокачки сцепления необходимо выполнять и после выполнения, каких либо ремонтных работ с элементами привода сцепления.

Если же процедура прокачки сцепления не дает результата, или же при прокачке воздух в системе отсутствует, обратите свое внимание на такой параметр как регулировка свободного хода педали сцепления. Иногда причина плохой работы системы заключается именно в данном параметре

Если же после процедуры прокачки сцепления работа восстановилась лишь на время, то следует обратить внимание на герметичность системы

Весьма вероятно, что шланги или резьбовые соединения не герметичны и через них происходит утечка жидкости и забор воздуха

Если же после процедуры прокачки сцепления работа восстановилась лишь на время, то следует обратить внимание на герметичность системы. Весьма вероятно, что шланги или резьбовые соединения не герметичны и через них происходит утечка жидкости и забор воздуха

Зачастую проблемы со сцеплением связаны с износом резиновых манжетов или сальников в рабочем или главном цилиндре сцепления

Зачастую проблемы со сцеплением связаны с износом резиновых манжетов или сальников в рабочем или главном цилиндре сцепления.

Видео про прокачку сцепления Hyundai Solaris

Заключение!

Вот собственно и вся процедура прокачки сцепления, а так же нюансы, связанные с вопросом как прокачать самостоятельно сцепление. Как правило, данный алгоритм подходит к большинству моделей автомобилей. Не смотря на простоту процедуры регулировки сцепления, это серьезная часть технического обслуживания любого автомобиля, которая влияет на работоспособность всей машины в целом.

Особенности прокачки сцепления на УАЗ

Проблемы в прокачке сцепления автомобиля УАЗ обусловлена в особенности конструкции гидропривода.

Основные сложности, как правило, возникают в удалении воздуха из главного цилиндра.

Суть проблемы в том, что при нажатии на педаль сцепления давление от штока передается на поршень в главном цилиндре. Последний, смещаясь давит на гидравлическую (тормозную) жидкость, которая уходит под давлением в рабочий цилиндр.

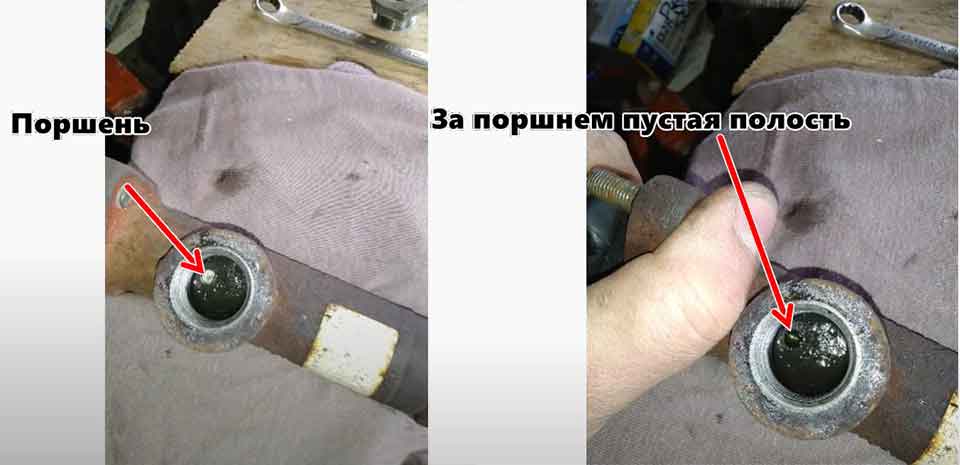

При смещении поршня за ним находится пустая завоздушенная полость (когда цилиндр не прокачен).

Во время прокачки, этот воздух циркулирует из одной полости цилиндра в другую, тем самым замедляя и усложняя процесс ликвидации завоодушевленности, а бывает, что, вообще делая его невозможным.

Чтобы решить проблему снимите главный цилиндр, разберите его (для этого понадобится рожковый ключ на 32).

Нажмите на шток тем самым сместив поршень и за последний загоните шприцом тормозную жидкость.

С рабочей емкостью, но уже через торцевое отверстие сделайте тоже самое.

Дальше все собираем и прокачиваем систему.

Для ускорения процесса используя любой источник давления (компрессора, насос, камеру) создаем давление через отверстие в крышки бачка.

Возможные неисправности сцепления ГАЗ-2705 и способы их устранения

Неполное выключение сцепления — сцепление «ведет» (не включаются или включаются с трудом передачи):

— При работе двигателя на холостых оборотах, включенный прямой передаче и выключенном сцеплении вторичный вал коробки передач не должен вращаться

Для проведения проверки необходимо снять карданную передачу и вставить в задний картер коробки передач отдельную скользящую вилку карданной передачи для предотвращения течи масла

— Наличие воздуха в гидравлическом приводе сцепления

Прокачать гидравлическую систему привода сцепления, убедиться, что перемещение конца вилки — не менее 14 мм

— Заедание ступицы ведомого диска на шлицах первичного вала

Устранить заедание на шлицах (зачистить шлицы)

— Коробление ведомого диска

Заменить ведомый диск или выправить его

— Неодновременное нажатие подшипника выключения сцепления на рычаги выключения сцепления

Отрегулировать взаимное расположение концов рычагов выключения сцепления

Неполное включение сцепления — сцепление буксует (ощущается специфический запах, ухудшается разгон автомобиля, падает скорость движения, с трудом преодолевается подъем):

— Ослабление нажимных пружин

Заменить пружины новыми

— Замасливание фрикционных накладок ведомого диска

Заменить ведомый диск или фрикционные накладки.

В случае небольшого замасливания промыть поверхность накладок керосином и зачистить мелкой шкуркой

— Чрезмерный износ фрикционных накладок (до заклепок), рабочих поверхностей маховика и нажимного диска

Заменить фрикционные накладки или ведомый диск

Заменить маховик или нажимной диск или устранить на них задиры и кольцевые риски механической обработкой с учетом рекомендаций

— Засорено или перекрыто кромкой манжеты компенсационное отверстие главного цилиндра из-за набухания манжеты

Промыть рабочей жидкостью главный цилиндр или заменить манжету

Неплавное включение сцепления:

— Замасливание фрикционных накладок ведомого диска

Заменить фрикционные накладки

— Износ фрикционных накладок (до заклепок)

Заменить ведомый диск или фрикционные накладки

— Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

Устранить заедание на шлицах

— Неодновременное нажатие подшипника выключения сцепления на рычаги

Отрегулировать взаимное расположение рычагов

— Потеря упругости пластинчатых пружин ведомого диска

Заменить ведомый диск

— Заедание рычагов выключения сцепления в опорах или выступов нажимного диска в окнах кожуха

Устранить заедание (зачистить сопрягаемые поверхности)

Вибрации и шумы в трансмиссии при движении:

— Поломка или износ деталей демпферного устройства ведомого диска

Заменить ведомый диск в сборе

— Износ фрикционной шайбы или ослабление нажимной пружины фрикционного гасителя

Заменить фрикционную шайбу или пружину гасителя

«Писк» и шум в сцеплении при работающем двигателе:

— Выход из строя подшипника выключения сцепления

Заменить подшипник. Проверить и восстановить соосность картера сцепления и коленчатого вала

Скрип при нажатии на педаль сцепления при неработающем двигателе:

— Отсутствует смазка или износились пластмассовые втулки оси педали сцепления

Смазать пластмассовые втулки коллоидно-графитным препаратом (ОСТ 08-420-74) или заменить изношенные втулки новыми

Выключение сцепления происходит только при резком нажатии на педаль. При плавном нажатии педаль легко доходит до упора, сцепление не выключается:

— Загрязнение или большой износ зеркала главного цилиндра. Большой износ манжеты поршня главного цилиндра

Промыть, а при износе заменить главный цилиндр. Заменить манжету

Понижение уровня жидкости в бачке главного цилиндра выключения сцепления:

— Износ или затвердение манжеты поршня рабочего цилиндра — подтекание жидкости

— Нарушение герметичности соединения трубопровода с главным и рабочим цилиндрами — подтекание жидкости

Всё про главный цилиндр сцепления

Один из элементов гидравлической системы сцепления – главный цилиндр сцепления (ГЦС), участвующий в передаче усилия с педали на вилку выключения сцепления, прижимающую подшипник к лепестковой пружине корзины. Это один из двух цилиндров, обеспечивающих работу всего гидропривода.

Конструкция и принцип работы ГЦС

В принципе, конструкция главного цилиндра достаточно простая:

от педали через толкатель (10) на шток (8) передается усилие,
поршень (14) продвигается вперед, при этом перекрывая клапан (С), от которого жидкость из сжимаемой части цилиндра может перетечь в бачок (1),
жидкость в цилиндре сжимается и выталкивается через штуцер (19) в гидравлическую магистраль к рабочему цилиндру, который уже непосредственно приводит в действие вилку,
при возврате педали в исходное положение поршень возвращается назад с помощью пружины (18).

Работа гидропривода (неважно, относится это к системе сцепления, тормозной или любой другой) основана на том, что жидкость под давлением практически не сжимается, но при этом мгновенно передает усилие по системе патрубков до нужной точки

Технические характеристики

В характеристиках к главному цилиндру производители указывают такие параметры:

сторона руля (левый, правый) – имеет значение при асимметричном креплении,
есть ли в комплекте бачок (ГЦС может продаваться как с бачком, так и без него),
способ подключения (слева, сверху и т.д.) – помощь при выборе, если в гидроприводе установлены нештатные детали,
материал корпуса: чугун, алюминий, сталь, полимер,
размеры корпуса и конструктивных элементов (диаметр штуцера, длина штока).

Эти характеристики можно учитывать как вспомогательную информацию при подборе главного цилиндра на свой автомобиль

Особое внимание автолюбители уделяют материалам изготовления: самым распространенным на сегодня является чугун и алюминий, также довольно много предложений цилиндров с полимерными корпусами. Стальные корпуса встречаются довольно редко, поскольку сталь сочетает в себе высокую цену и сложность обработки

Поломки главного цилиндра сцепления

Простая конструкция и отсутствие сложной «начинки» делают главный цилиндр сцепления устойчивым к поломкам. Основной его враг – время, поскольку даже очень качественные детали изнашиваются от постоянных нагрузок (а нагрузка на сцепление при городском режиме движения на порядок выше, чем при дальних поездках).

Первое, что выходит из строя – резиновые детали. Это пыльники, которые надеваются на шток и защищают цилиндр от попадания в него абразивных частиц, а также уплотнительные манжеты, препятствующие вытеканию жидкости.

Слабым местом является и пружина внутри цилиндра, на которую ложится серьезная нагрузка. От работы и воздействия тормозной жидкости качество металла со временем ухудшается и пружина лопается (иногда разваливаясь на несколько частей).

Для замены износившихся частей продают специальные ремкомплекты ГЦС, в которых есть всё необходимое для обновления и дальнейшей эксплуатации цилиндра.

Ремкомплект ГЦС

Если с эксплуатацией возникли проблемы (вовремя не заменили порванные уплотнители, неправильно установили, не меняли жидкость и т.д.), изнашивается зеркало цилиндра: появляются потертости и задиры на металле, коррозия, после чего главный цилиндр начинает устраивать автолюбителю различные «спецэффекты». В запущенных случаях никакой ремонт не поможет, только замена всей запчасти целиком.

Признаки неисправности ГЦС

Когда с главным цилиндром начинаются проблемы, чаще всего они проявляются утечкой гидравлической жидкости. Когда педаль сцепления начинает плохо срабатывать, первым этапом диагностики будет визуальный осмотр: любые потеки на цилиндре и даже просто слегка увлажненные уплотнители – признак проблемы, требующей решения.

В основном при проблемах с цилиндром начинаются провалы или тугой ход педали сцепления, «залипание» педали в нижнем положении.

Еще одной проблемой ГЦС является засорение отверстий в крышке бачка. Для нормальной работы уровень в бачке цилиндра должен свободно повышаться и понижаться, а для этого в крышке предусмотрены вентиляционные отверстия. Если они забиваются грязью, гидропривод начинает работать с затруднениями: педаль становится более тугой и плохо возвращается в исходное положение.

Пара слов о гидравлической жидкости

В гидроприводе сцепления обычно используется тормозная жидкость, обладающая набором характеристик, оптимально подходящих для данной задачи. Для работы системы важен в первую очередь достаточный уровень жидкости, определить который можно по бачку на главном цилиндре. Если по каким-то причинам тормозной жидкости меньше, ее доливают, не дожидаясь появления проблем.

Как заменить и отрегулировать рабочий цилиндр на Газель?

При всех плюсах сцепление на газель оставляет желать лучшего – это настоящая головная боль для каждого владельца. Ввиду несовершенства данного узла, не отличающего долговечностью и надежностью, приходится частенько его заменять, ремонтировать или регулировать.

Радует здесь лишь то, что стоимость нового рабочего цилиндра сцепления не велика, а в ремонте нет ничего сложного: снимают рабочий цилиндр, разбирают, производится замена элемента и всё устанавливается обратно.

Если же проблемно не полностью всё сцепление на газель, а дело в каких-то элементах цилиндра, то, к примеру, заменить диск не составит особого труда.

Газель Бизнес

Но перед этим лучше всё же подумать, почему тот же диск сцепления сгорает и как в следующий раз этого избежать. Многие автомобилисты в ненастную зимнюю погоду садятся в сугроб и делают большую ошибку, упирая в пол педаль газа и спаливая тем самым диск сцепления.

А ведь можно было просто подложить ветки под колеса. Летом тоже частенько слышишь сумасшедший визг шин – привычка газовать с места? А как итог – сгоревший диск сцепления. Да при том диск так сгорает, что металл синеет, что первый признак его хрупкости и тонкости.

Конечно же, о нормальном сцеплении здесь не может быть и речи.

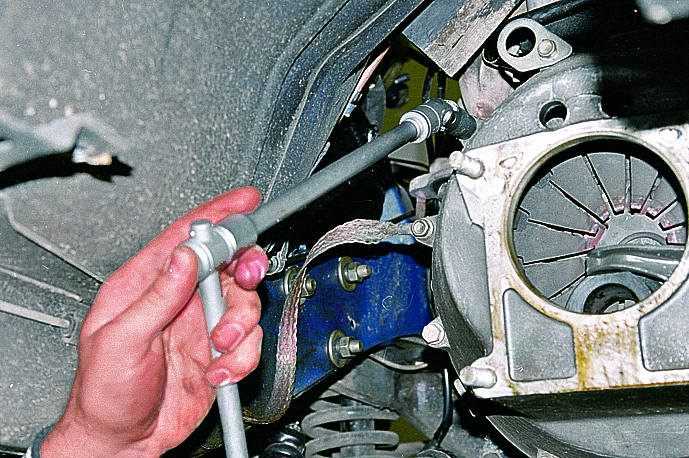

Замена диска производится следующим образом:

отсоединяется от коробки переключения передач карданный вал;
снимается коробка передач;
отворачивается и снимается картер сцепления;
отворачивается 6 болтов, снимается корзина сцепления и диск;
устанавливается новый диск, используя центрирующую вставку;
собирается всё в обратной последовательности (на диск устанавливается корзина, затягиваются болты, ставится картер, снова затягиваются болты и т.д.).
система прокачивается.

Чтобы удобно было диагностировать и ремонтировать сцепление на газель, машину лучше загнать на эстакаду, подъемник или смотровую яму. Также придвиньте ближе гаечный ключ на 17, отвёртки и торцевые головки на 10 и на 13.

Рабочий цилиндр сцепления Газель

Замена рабочего цилиндра сцепления

Перед тем как снять рабочий цилиндр на ГАЗели следует шприцом выкачать гидравлическую жидкость, а ещё для удобства убрать расширительный бачок. Далее:

с помощью головки на 10 нужно открутить гайки, закрепляющие бочок сцепления (откуда была ранее откачена жидкость) и снять шланг;
отсоединяется алюминиевая трубка, которая соединяет главный цилиндр, откручиваются головкой на 13 две гайки, закрепляющие главный цилиндр, вынимаем его;
17-м ключом отсоединяем шланг, связывающий рабочий цилиндр сцепления, также выкручиваем 2 закрепляющие гайки головкой на 13 и вынимаем рабочий цилиндр;

После демонтажа рабочий цилиндр осматривается на наличие повреждений и по возможности ремонтируем: разбирается сцепление на газель, меняются старые манжеты на новые и устанавливается новый пыльник.

Если ремонт невозможен, покупается новый рабочий цилиндр, на который накручивается гайку при том же расстоянии, что был на старой детали.

Собирается сцепление на газель в обратной последовательности, не забывая сменить также алюминиевые трубки и в итоге прокачать как следует систему.

Цилиндр выключения сцепления на Газель

Прокачивают рабочий и главный цилиндры производят следующим образом:

заливают тормозную жидкость в бачок до краев и отворачивают до конца штуцер;
нажимают 4-5 раз на педаль сцепления (чтобы по системе трубок пошла жидкость) и фиксируют её;
штуцер закручивают, вновь выжимают педаль 4-5 раз, фиксируют её в выжатом положении;
на штуцер одевают трубку и опускают в бутылку, куда налита тормозная жидкость, откручивают штуцер для спуска воздуха;
повторяю все шаги снова и снова, пока в системе практически не останется воздуха;
при необходимости подливают в бачок тормозную жидкость.

Сцепление на газель нуждается в замене гидравлической жидкости как минимум 1 раз в 2 года, ведь она гидроскопична, что служит образованию ржавчины в системе.

Важно! Всегда лучше предупредить аварию из-за неисправных деталей, так что лучше чаще осматривать и вовремя поменять, по вашему мнению, не совсем правильно работающие рабочий и главный цилиндры, чтобы на трассе машина резко не вышла из строя. Тем более мелкий ремонт сможет провести каждый новичок, потратив на работу от силы часа 2. После того как произведена замена или отремонтировали рабочий и главный цилиндры сцепления, не забываем отрегулировать педаль сцепления

После того как произведена замена или отремонтировали рабочий и главный цилиндры сцепления, не забываем отрегулировать педаль сцепления.

Устройство гидравлического привода

Среди основных узлов, которые входят в конструкцию элемента, можно выделить толкатель. С помощью него педаль сообщается с механизмом. Также это сам цилиндр, поршень, пробки и возвратная пружина.

В нижней половине находится рабочая зона. В обычном исходном состоянии поршень цилиндра поджимается с помощью пружины к стенке, разделяющей цилиндр на две зоны. Между поршнем и толкателем есть зазор. За счет него жидкость попадает в рабочую часть. Когда водитель нажимает на педаль, толкатель движется и перекрывает зазор. Жидкость больше не может попадать из верхней зоны в нижнюю. Поршень перемещается, и усилие передается от ноги водителя прямо на рабочий цилиндр.
