Инструменты для контроля момента затяжки
Основным инструментом контроля момента затяжки является динамометрический ключ. Так называется гаечный ключ, в который встроен динамометр (прибор для измерения момента силы). Существуют следующие виды устройств:
- Индикаторный — при затягивании отображает прилагаемую силу в цифровом виде или с помощью стрелки. Погрешность — 6–8%. Индикаторный динамометрический ключ недорог, но обладает самой большой погрешностью
- Цифровой — подвид индикаторного, но для отображения момента использует ЖК-дисплей. Поддерживает возможности оповещения звуком, выгрузки данных на компьютер и прочее. Погрешность — до 1%. Цифровой динамометрический ключ — самый точный
- Предельный — при достижении заданного момента прекращает затяжку, используя щелчковый механизм. Погрешность — до 4%.
Предельный (щелчковый) динамометрический ключ отличается удобством в использовании
Для непрофессионального использования или небольшого автосервиса подойдут индикаторный или предельный ключ, как самые доступные. Цифровой будет востребован в крупном автосервисе.
Как выбрать усилие, чтобы затянуть соединение правильно
При работе с ключом предельного вида для того, чтобы достичь необходимого момента, следует:
- Перед началом затяжки подобрать необходимое усилие при закручивании, например, 50 Нм. Усилие выставляется на основной шкале устройства, но не 50, а 48 Нм.
- На вспомогательной шкале выставляется усилие в 2 Нм, что в сумме даст нам требуем 50 Нм.
- Используя торцевую головку необходимого размера, затягиваем гайку. При достижении усилия в 50 Нм раздастся щелчок и затягивание прекратится.
Контроль за усилием при работе с ключом индикаторного типа осуществляется визуально.

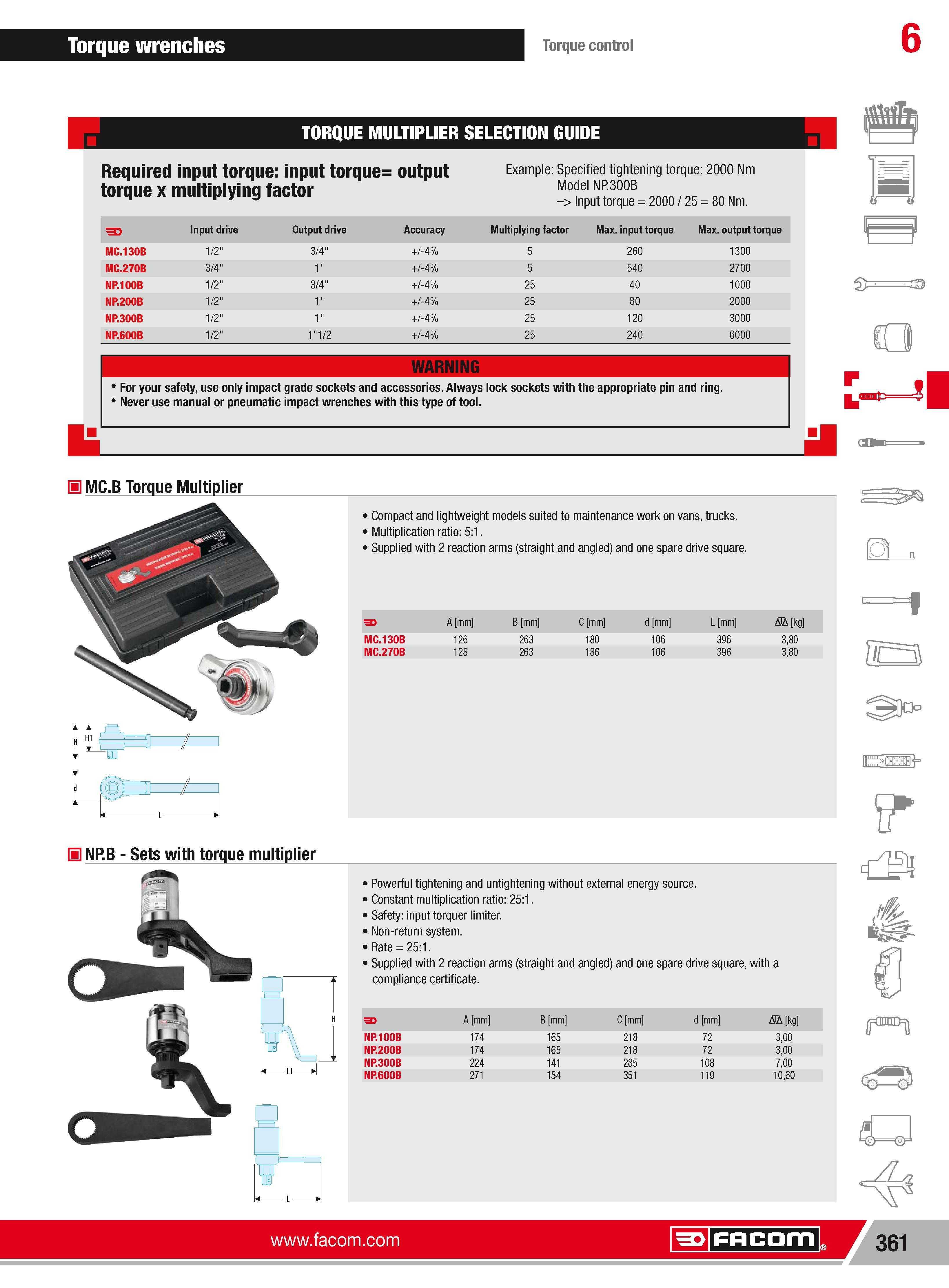

Помимо динамометрического ключа, в продаже можно найти динамометрические отвёртки и шуруповёрты, работают они по такому же принципу. При выборе динамометрического ключа помните, что нужный вам момент затяжки должен быть на 25% меньше максимально допустимого для ключа. Используя ключ «на пределе», вы довольно быстро выведите его из строя. И также обязательно изучите инструкцию по его использованию.
Ну а проверить правильность затяжки соединения можно угломером.
Порядок работы с самодельным динамометрическим ключом
Как правило, динамометрический ключ — довольно дорогой инструмент. Его покупка вряд ли будет оправдана для частного использования. Однако простейшее приспособление несложно изготовить самому. Для этого понадобятся:
- обычные пружинные весы с крючком и круглой шкалой, позволяющие взвесить до 20 кг (так называемый безмен);
- отрезок довольно толстой трубы (2,5 см) длиною около полуметра.

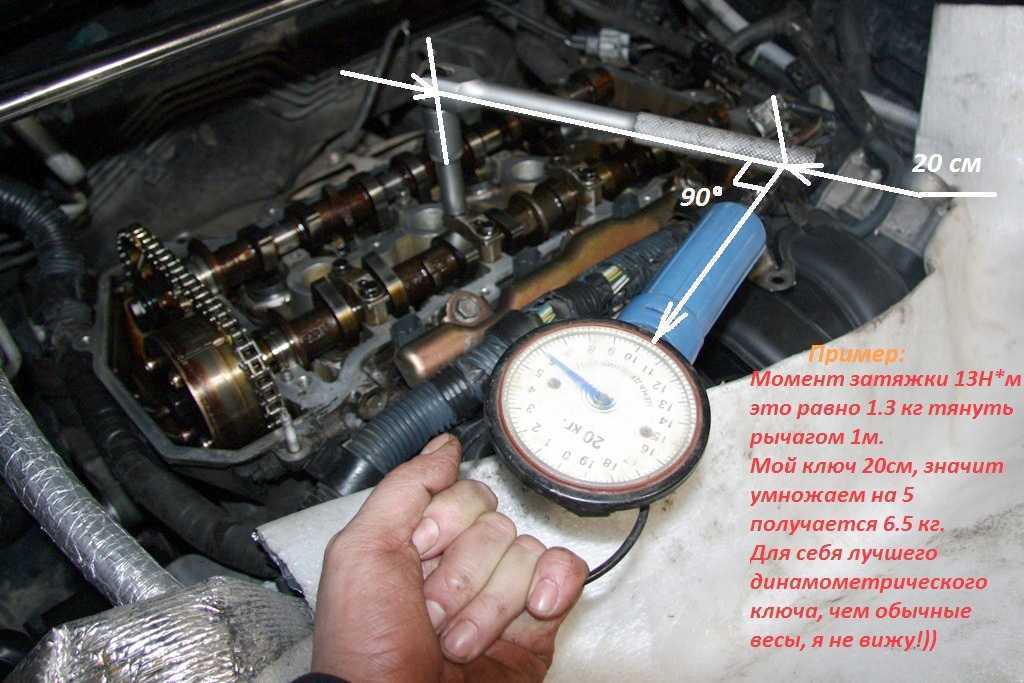

Закрепив на конце трубы крючок весов, вставляем в другой конец гаечный ключ и тянем за весы, закручивая гайку. При этом для создания момента в 10 Нм потребуется приложить усилие в 2 кг. По этой схеме можно заранее посчитать, какое усилие в килограммах вам потребуется приложить для затягивания.
Безусловно, самодельный ключ будет иметь довольно большую погрешность, но это всё же лучше, чем ничего.
TalisWoMan › Блог › Затяжка без использования динамометрического ключа
Способ затяжки без использования динамометрического ключа (почерпнуто с просторов инета, с небольшой моей редакторской правкой)Задалась вопросом: «Как затянуть без динамометрического ключа болтовое соединения необходимым моментом, если нет в хозяйстве ключа»?Это можно сделать, вчера опробовано лично.Понадобится:1) ключ рожково-накидной или накидной двусторонний, в моем случае это была сгибающаяся отвёртка для бит с полостью в ручке, куда вставлялся метровый отрезок трубы;
2) пружинный кантер(весы) с пределом до 20 кг. Я взяла электронные, купленные на Али.Теперь вспоминаем школьные знания.Момент затяжки это определенное усилие, приложенное к рычагу длиною в 1 метр. К примеру нам нужно затянуть гайку с моментом 2 кгс*м. Для этого нам нужно измерить длину накидного ключа в метрах. К примеру, длина ключа составила 0,25 метра. Делим 1 на 0,25. Получаем цифру 4. Четыре умножаем на требуемое усилие затяжки(2 кгс*м) и получаем цифру 8 кг.Так как я филолог, а не математик, свои расчеты и прилагаемые усилия я упростила метровым отрезком трубы: девочке и считать легче, и крутить)Далее устанавливаем отвёртку/ключ на болт или гайку, на другой конец ключа цепляемся крючком пружинных весов и тянем за кольцо весов до достижения требуемых кг.Тем самым, простым способом без наличия динамометрического ключа затягивается болтовое соединение необходимым моментом. Да, выглядит непрофессионально, когда ты в отвертку вставила трубу, к концу трубы подцепила весы и тянешь, посматривая на циферблат (я бы даже сказала дурковато), но ценник минимум в 2500 р за динамометрический ключ оправдывает минуту позора В=).
На многих запчастях для велосипеда и не только часто указывается момент затяжки винтов/ болтов/ гаек и прочего, чтобы не навредить резьбе и не испортить запчасть.Статья будет полезна тем, кто хочет закручивать гайки по мануалу без траты средств на динамометрические ключи, ибо сто́ят они не бюджетно.В принципе, при наличии большого опыта кручения гаек и умении перевести в уме Ньютоно-метры в «усилие на руку», можно обходится без ключа, хотя понятно что погрешность будет в пару ньютоно-метров, но сейчас поговорим о том, как все-таки закручивать с наименьшей погрешностью.Итак речь идет о установке заднего переключателя.Гайка переключателя прикручивается к петуху велосипеда с усилием 10Нм. Делим на 10 и получаем 1 кг*м (килограмм силы на метр).Это означает, что максимальное рекомендуемое усилие при затягивании гайки должно быть равно силе, с которой действует груз весом в 1 кг, подвешенный к ключу длиной 1 метр, причем сила груза должна действовать перпендикулярно к ключу!Понятно, что искать метровый ключ, крайне неблагодарное занятие, но есть выход!Общая формула:М=0.1*F*LгдеL-длина плеча (в см),M-момент силы,F- сила воздействия (вес в кг)Т.е
нам нужен ключ на 10 (удобнее всего рожковый-накидной), весы (электронные или механические, не важно)

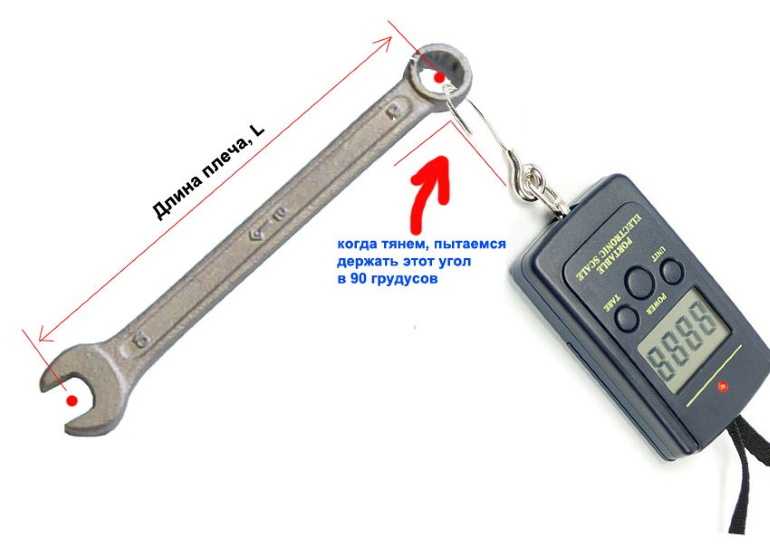

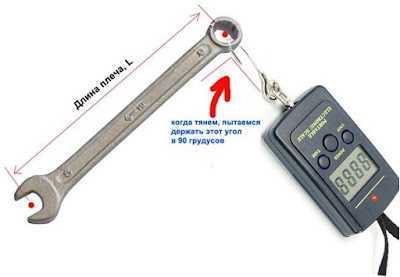

Итак:1. Отмеряем линейкой длину ключа, согласно рисунка.2. По формуле посчитали F (в нашем случае=вес в кг.) F=M/(0.1*L).Пример: у меня был ключ рожковый-накидной и длина его согласно рисунка получилась 12см.Подставив в формулу я получил: F=10/(0.1*12)=8,33 H , т.е. 8.3 кг.3. Вешаем весы на сторону, где ключ у нас накидной (крючок весов не будет соскальзывать, вот почему такой ключ немного удобней чем рожковый с обеих сторон ) .Тянем за шнурок/ухо весов и смотрим на шкалу, чтобы не превысить наши xx кг, посчитанные ранее по формуле.P.S. Не забываем перед всеми этими манипуляциями, взвесить на весах 1 литровую пластиковую бутылку воды и убедиться, что весы показывают ровно 1 кг (с погрешностью +-30 грамм).Возможные погрешности:1) тянуть идеально под углом 90 градусов,2) точность измерения длины L3) погрешность весов.И да, лучше чуть недокрутить, то есть чтобы погрешность была в меньшую сторону, ибо срыв резьбы на резьбовом соединении — неприятная штука (уже срывал в вилке, с тех пор закручиваю с весами 🙂 )
Головка блока цилиндров (ГБЦ) в двигателе играет чрезвычайно важную роль. В ней размещён газораспределительный механизм, который отвечает за порядок впрыска топлива и отвода отработанных газов. ГБЦ находится под постоянным воздействием большого давления газов и высокой температуры. Крепится ГБЦ при помощи болтов, шпилек и гаек, к правильной затяжке которых предъявляются повышенные требования.
Как правильно делать первую затяжку болтов ГБЦ (динамометрическим ключом)
У разных двигателей, разные гбц, разные ее крепления, разные болты, разные моменты затяжки. ГБЦ обычно затягивают в два — четыре приема. Например 1-й прием – затягиваем болты моментом 20 Н. м Далее 2-й прием например 70 Н. м 3-й прием — доворот на 90 град. 4-й прием — и еще раз на 90 град. А последовательность затяжки, и момент затяжки тебе конечно лучше смотреть в книге к твоему авто.
пробовал с этим хитрым ключом нифига не получается ..вот схема .берёш головку с воротком на вороток трубу на трубу прекрепляеш зеркало, тянеш и смотриш как морда покраснела заканчиваеш протяжку
ТОварищ Людоед абсолютно прав. А если учесть, что ты свои параметры затяжки знаешь — так и флаг тебе в руки. Только один совет — ключ динамометрический китайский не бери, врут они безбожно.
Выставляешь на ключе 60Нм. Закручиваешь все болты рукой без воротка до упора в корпус головки. Затем плавно затягиваешь ключем по порядку до шелчка. После берешь вороток по-длиньше и доворачиваешь (опять по порядку) на 33град каждый болт. Потом опять заново доворачиваешь, но на 5град. Болты лучше взять новые, старые могут быть вытянуты.
Схема затяжки болтов ГБЦ
При затяжке болтов важно, чтобы инструмент был с не зализанными гранями. Если заворачивать испорченные болты изношенным инструментами, есть вероятность, что результат работы вас не устроит
Как правило, первый этап — это поочерёдное зажатие болтов с небольшим усилием. Второй этап — основной, в ходе него достигается нужный момент затяжки. Третий и четвёртый — доворачивание болтов на 90 градусов, что обеспечивает надёжную фиксацию резьбы.
Таблица: с каким усилием нужно затягивать болты
| Порядок проведения работ | Момент затяжки |
| 1 этап | 30 НМ |
| 2 этап | 60 НМ |
| 3 этап | 90 градусов |
| 4 этап | 90 градусов |
Порядок закручивания болтов всегда один и тот же. Неопытным слесарям лучше всего распечатать и держать перед глазами схему закручивания болтов. Она для каждого автомобиля уникальна и почти всегда указывается на упаковке прокладки ГБЦ. Например, момент затяжки клапанной крышки для авто Opel Astra составляет 8–10 Нм (0.8–1 кг). Работу нужно начинать с центрального верхнего болта и далее двигаться по спирали.
Схема: порядок затяжки болтов ГБЦ
После успешной затяжки болтов двигатель собирается и проверяется. На некоторых моделях автомобиля есть рекомендация по подтяжке болтов на 90 градусов после 1–2 тысяч пробега, но основная масса современных автомобилей не нуждается в такой операции, так как применяются специальные болты с пружинящим эффектом.
Как проводить работы по монтажу и демонтажу ГБЦ двигателя
Работы по снятию и правильной установке головки блока цилиндров вполне можно провести своими руками при соблюдении следующих правил:
- соблюдение чистоты деталей, особенно резьбовых колодцев и плоскостей сопрягаемых поверхностей;
- использование целого инструмента;
- наличие динамометрического ключа;
- закручивание болтов проводить в правильном порядке и с определённым усилием в несколько этапов.
Если эти требования выполнены, можно собирать остальные детали, выставлять зажигание и запускать мотор. После пробных поездок нужно убедиться, что в расширительном бачке нет пузырьков воздуха или потёков масла вдоль стыка блока и головки. Если ничего не замечено — работа выполнена правильно.
Если все же в болте оказалось внутреннее напряжение и он лопнул — не спешите отчаиваться. Зачастую обломок можно вывернуть при помощи экстракторов или полностью высверлить его.
Видео: как затянуть головку блока цилиндров в гаражных условиях
Удовлетворение от хорошо проделанной работы не менее важно, чем ощущение экономии денег. Если вы привыкли делать все ремонтные работы самостоятельно и верите в то, что лучше вас никто не справится — вперёд! Приобретённый навык может пригодиться вам ещё не единожды
Замена прокладки клапанной крышки Лачетти. На замену прокладки клапанной крышки у меня ушло не более часа времени. Вот как я это делал.
Прокладка клапанной крышки нуждается в замене если по периметру клапанной крышки наблюдаются подтёки масла и, самое неприятное — если это масло уже проникло в свечные колодцы.
Как затянуть болты гбц без динамометрического ключа
*а затянуть по мануалу очень хочется!
Так уж получилось, что это мой первый пост. Принципиально не хотел писать первым постом «как я влился в моторяды», ибо так делают все, это лирика чистой воды и практическую пользу несет редко.
Сразу предупреждаю, что точность метода неизвестна и мной не проверена (ибо как раз у меня ключа и нет). Могу сказать одно: равномерность затяжки будет обеспечена. Многие могут назвать содержимое поста костылями и колхозом. Ваше право. Но за неимением лучшего, как правило, приходится пользоваться тем, что есть.
А то, что есть, думаю, лучше, чем затягивать от руки
( 2 оценки, среднее 4.5 из 5 )
Закручиваем болты правильно
Любое резьбовое соединение рассчитано на определённый момент затяжки. Он регламентирован отраслевыми стандартами качества, например, «ОСТ 37.001.050–73 Затяжка резьбовых соединений. Нормы затяжки» и руководящими документами заводов-изготовителей транспортных средств. Иностранные производители используют другие стандарты, но в основном они сходны с отечественными. Приведённая ниже информация будет излагаться, опираясь на российские стандарты.
До какой степени можно затягивать резьбовые соединения
Почему важно выдерживать правильный момент затяжки? Только грамотное затягивание обеспечит надёжную фиксацию детали, с одной стороны, и предотвратит повреждение резьбы и/или самой детали — с другой стороны. Рассмотрим, что произойдёт при превышении момента затяжки на примере болта с гайкой:
Рассмотрим, что произойдёт при превышении момента затяжки на примере болта с гайкой:
- Немедленная деформация резьбы. Из-за слишком большого прилагаемого усилия происходит деформация и срыв резьбы на детали. Болт или гайка не подлежит дальнейшей эксплуатации, кроме того, возникнут определённые сложности при попытке открутить гайку для замены. Скорее всего, придётся воспользоваться дрелью или пилой по металлу, чтобы срезать гайку.
- Повреждение металла, скрытое от глаз. Может показаться, что гайка затянута правильно, однако из-за превышения предела текучести в болте или гайке происходят необратимые изменения: деформация, нарушения кристаллической решётки металла. Такой случай особенно опасен, так незаметен сразу, но через какое-то время трещина болта может привести к печальным последствиям.
Единица измерения — Паскаль либо кратные .
Это важный параметр, с помощью которого рассчитываются допустимые напряжения для пластичных материалов.
После прохождения предела текучести в металле образца начинают происходить необратимые изменения, перестраивается кристаллическая решётка металла, появляются значительные пластические деформации.
Wikipedia
Если же, напротив, недотянуть гайку с соответствующим моментом, через некоторое время она просто открутиться, что также может привести к нежелательным последствиям. Поэтому настоятельно рекомендуется затягивать резьбовые соединения не «со всей силы», не от руки, а с умом, используя специальное оборудование.
Основные рекомендации
Прежде всего следует отметить, что такая процедура может проводиться после ремонта силового агрегата или с целью проверки величины момента затяжки болтов в процессе эксплуатации мотора. Если ГБЦ была демонтирована, следует внимательно осмотреть болты, а также отверстия в блоке цилиндров для их установки. Винты не должны иметь удлинения или деформации резьбовой части. Отверстия в блоке под болты очищают от остатков моторного масла, жидкости, других посторонних частиц. Если этого не сделать, можно повредить цилиндровый блок, при этом ГБЦ затянуть с требуемым усилием не получится.
Это интересно: Оосбенности расшифровки и скрытая информация в маркировке фар для ксенона
Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.
Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.
Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.
Момент затяжки болтов (усилие)
Момент затяжки болтов для каждого автомобиля разный (в виду конструктивных особенностей). Для конкретного автомобиля есть своя таблица моментов затяжки креплений. В следующем разделе рассмотрим усилия крепежа ГБЦ на примере «вазовской» головки.
Таблица: моменты затяжки соединений в зависимости от диаметра резьбы
| Номинальный диаметр резьбы | Размер «под ключ» головки, болта (гайки), мм | Шаг резьбы, мм | Классы прочности по ГОСТ 1759–70 | ||||
| Болт | |||||||
| 5.8 | 6.8 | 8.8 | 10.9 | 12.9 | |||
| Гайка | |||||||
| 6 | 10 | 1 | 0,5 | 0,8 | 1,0 | 1,25 | 1,6 |
| 8 | 12 — 14 | 1,25 | 1,6 | 1,8 | 2,5 | 3,6 | 4,0 |
| 10 | 14 — 17 | 1,25 | 3,2 | 3,6 | 5,6 | 7,0 | 9,0 |
| 12 | 17 — 19 | 1,25 | 5,6 | 6,2 | 10,0 | 12,5 | 16,0 |
| 14 | 19 — 22 | 1.5 | 8,0 | 10,0 | 16,0 | 20,0 | 25,0 |
| 16 | 22 — 24 | 1,5 | 11,0 | 14,0 | 22,0 | 32,0 | 36,0 |
| 18 | 24 — 27 | 1,5 | 16,0 | 20,0 | 32,0 | 44,0 | 50,0 |
| 20 | 27 — 30 | 1,5 | 22,0 | 28,0 | 50,0 | 62,0 | 70,0 |
| 22 | 30 — 32 | 1,5 | 28,0 | 36,0 | 62,0 | 80,0 | 90,0 |
| 24 | 32 — 36 | 1,5 | 36,0 | 44,0 | 80,0 | 100,0 | — |
Правильный порядок затяжки
Существует определенный порядок затяжки болтов, почти на всех автомобилях он одинаковый – от центра головки к ее краям, крест на крест. Так, например, первыми затягиваются два центральных болта правого и левого рядов, затем два болта, находящиеся слева от центральных, затем два справа от центральных, потом два болта находящиеся слева в обоих рядах и завершают порядок болты находящиеся справа в обоих рядах.
Важно помнить, что крепеж всегда выполняется в три — четыре подхода:
- Первый подход – усилие 3-4 кгс.
- Второй подход – усилие 7 кгс.
- Третий подход – усилие 9 кгс.
- Последний подход – усилие 11,5 – 12 кгс.
Некоторые нюансы
Момент затяжки – один из основных факторов нормальной посадки головки блока. Но на этот критерий влияет не только прилагаемое усилие, а и сами крепежи:
- Общее состояние болтов – новые или б/у;
- Наличие смазки на резьбовой части;
- Состояние резьбы.
Тип силовой установки (бензиновый, дизельный), а также количество клапанов на технологию затягивания ГБЦ не влияет. Но это не значит, что усилие и порядок затяжки для всех моторов идентичен и перед посадкой головки обязательно следует изучить условия выполнения операции и все ее особенности.
Ошибки при монтаже головки
Если не использовать динамометрический ключ при монтаже головки блока цилиндров, то можно ошибиться с усилием, что приведет к неравномерному моменту. В таких случаях будет чрезмерное или недостаточное усилие, которое повлечет за собой либо деформацию поверхности головки, либо допуск прорыва газов, масла или охлаждающей жидкости. В обоих случаях это чревато тяжелыми последствиями для двигателя.
При соблюдении правил затягивания крепежных болтов, а также нужного момента, всегда можно рассчитывать на надежную и долговечную работу установленных деталей. Механизм газораспределения в двигателе играет основную роль, поэтому пренебрегать правилами монтажа составляющих элементов не стоит.
Колесные болты с эксцентриком
Отдельное внимание стоит уделить самим болтам. Диаметр болтов для легковых автомобилей – от 12 до 14 мм
Шляпку болтов изготавливают различными способами. Наиболее распространенными вариантами являются формовки под гаечный ключ или головку, шестигранник, а также с секретом. Каждый из вариантов характеризуется высоким уровнем надежности.
Болты с секретом могут комплектоваться специальными заглушками. Но основное отличие данных метизов в том, что их не выкрутить без уникального ключа. Специализированные болты продаются в наборе с ключом, геометрия которого идеально подходит только для одного типа крепежей. Такая технология эффективно защищает колесные диски от кражи. Однако есть и недостатки – при потере ключа придется обращаться за помощью к специалистам сервисных станций. Только опытные мастера смогут аккуратно высверлить метизы.
Читать также: Какая бывает полярность у аккумулятора
Среди крепежных материалов есть колесные болты, подходящие для литых дисков, а также кованых и штампованных изделий.
Болты эксцентрики имеют преимущества над простыми изделиями, так как характеристики многих дисков отличаются от показателей ступицы по сверловке. Их основное отличие от обычных болтов заключается в наличии подвижного конуса. Изделие имеет смещенный центр тяжести. При этом изготовители указывают оптимальное значение смещения около 1 мм во все стороны. Благодаря этому владельцы транспортных средств могут эффективно зафиксировать любой тип колесного диска, практически не учитывая размерности оригинального крепления. При этом значительно снижается вероятность деформации изделия и появления коррозии на отдельных участках в процессе эксплуатации.
Универсальная таблица затяжки болтов
Зависимость указана не только от диаметра и шага резьбы. Одна из важных характеристик – класс прочности. Это ограничение связано с так называемой текучестью металла, когда деформация может привести к срыву как минимум резьбы, а как максимум – головки болта (стержня шпильки).
Использовать этот справочник при монтаже узлов и деталей автомобиля, и тем более колесных дисков – недопустимо! Установленные заводом изготовителем моменты затяжки крепежа, связаны не только с прочностью болтов.
Пострадать может геометрия детали, герметичность прокладки. Изменятся условия работы подшипников, сальников.
Как пользоваться динамометрическим ключом, видео инструкция
Выводы: • Чтобы пользоваться динамометрическим ключом, не обязательно высшее образование. Достаточно понимать величины, в которых измеряется крутящий момент. • Даже самой недорогой модели достаточно для выполнения большинства работ в условиях собственного гаража.
Всем привет! В последнее время совсем нет времени писать в блог, активно занимаюсь диагностикой бензиновых двигателей. После просмотра видеокурсов Пахомова и углубленного изучения материальной части автомобилей многие доселе неясности при ремонте систем впрыска автомобилей рассеялись и появилось желание применить знания на практике.
Не хочу показаться хвастливым, но результаты уже есть и для начала я думаю неплохие. Извините за это небольшое отступление от темы. Сегодня поговорим на тему динамометрического ключа. Что это такое и с чем его «едят».
Применение динамометрического ключа
Не для кого не секрет, что все болтовые соединения должны затягиваться с определенным моментом. В литературе его часто обозначают как ньютон умноженный на метр. Н*м. К примеру 10 Н*м означает, что болт или гайка затянуты с моментом 10 ньютон, приложенным к плечу длиною 1 метр.
Для чего нужно затягивать болтовые соединения с определенным моментом. Ну во первых для того, чтобы соединение было прочным и не произошло самопроизвольное отворачивание. Во вторых при чрезмерной затяжке происходит срыв витков резьбы.
Мне на почту недавно прислал письмо читатель и задал вопросы: «Как выбрать динамометрический ключ для автомобиля?» и «Как пользоваться динамометрическим ключом?». Отвечу на данные вопросы. Но для начала давайте познакомимся с типами динамометрических ключей.
На сегодняшний день известны три типа динамометрических ключей. Первый тип.
Ключ динамометрический стрелочный
Данный ключ имеет рукоятку со шкалой, квадрат 1/2 дюйма с трещоточным механизмом, стрелку. Шкала динамометрического ключа имеет разметку в Н*м или кгс*м в обе стороны. По центру шкалы стоит ноль и на него первоначально указывает стрелка динамометрического ключа. Ручка ключа имеет для удобства его удержания мелкую накатку. Работает данный ключ по очень простому принципу. При затягивании болтового соединения происходит изгиб металлической ручки(пружинящая сталь) и стрелка фиксирует этот изгиб относительно ноля шкалы. Все очень просто.
Распространенные ошибки при затяжке головки
Отметим, что допущенные ошибки во время установки головки блока цилиндров могут привести к повреждениям самой головки и блока цилиндров. Также после начала эксплуатации ДВС возможно появление серьезных неисправностей, которые способны быстро вывести двигатель из строя. В ряде случаев силовой агрегат может пострадать так сильно, что потребует капитального ремонта или замены такого мотора на контрактный двигатель. В списке различных ошибок, которые приводят к нежелательным последствиям, стоит отдельно выделить: перетяжку болтов, попадание моторного масла в отверстия для установки болтов крепления, работу с неподходящими или изношенными насадками на динамометрический ключ, нарушение порядка затяжки болтов, использование болтов, которые не подходят по размеру.
Достаточно часто отверстие под болт крепления в блоке цилиндров оказывается забитым грязью, ржавчиной и т.п. Попытки очистить отверстие не всегда дают положительный результат. В результате закрутить болты с должным усилием может быть очень трудно. По этой причине резьбу болтов смазывают маслом. При этом запрещается заливать масло в само отверстие для улучшения смазки. Такие действия могут привести к тому, что колодец с резьбой попросту разрушится после закручивания болта. В такой ситуации блок цилиндров нужно будет ремонтировать или даже менять.
Также к возникновению проблем может привести и попытка затянуть ГБЦ без использования динамометрического ключа. В таком случае момент затяжки зачастую оказывается превышен. Последствия могут быть самыми разными, но зачастую болты крепления головки ломаются, после чего возникает необходимость повторной разборки двигателя для удаления обломков и ремонта блока цилиндров.
Болты для затяжки ГБЦ обычно имеют головку под шестигранную насадку, реже выполняются в виде квадрата. Если насадка окажется изношенной, тогда во время затяжки существует риск ее проворачивания. В результате «слизываются» грани головки болта. В подобной ситуации поврежденный крепежный элемент трудно закрутить или открутить для замены. Что касается подбора болтов, необходимо дополнительно учитывать некоторые особенности. Во многих руководствах по ремонту можно встретить информацию о том, что болты допускается использовать повторно. Как показывает практика, оптимально менять крепежные элементы на новые после каждого снятия ГБЦ.
Дело в том, что после затяжки болт становится немного длиннее, то есть вытягивается
По этой причине следует обращать внимание на максимально допустимую длину болта, которая должна быть прописана в руководстве по эксплуатации. Если новых болтов нет, тогда перед установкой необходимо промерить имеющиеся крепежные элементы. В том случае, когда болт оказывается немного длиннее по сравнению с максимально допустимым показателем, тогда происходит его упор в дно отверстия в блоке цилиндров
Результатом становится или поломка болта, или раскол самого блока цилиндров
В том случае, когда болт оказывается немного длиннее по сравнению с максимально допустимым показателем, тогда происходит его упор в дно отверстия в блоке цилиндров. Результатом становится или поломка болта, или раскол самого блока цилиндров.
Напоследок добавим, что не исключено и попадание рабочих жидкостей из одной системы в другую (например, тосол попадает в масляные каналы). Неисправности такого рода являются достаточно серьезными, так как нарушения нормальной работы системы смазки или охлаждения приводят к перегреву ДВС, ускоренному износу трущихся деталей, заклиниванию мотора и т.д.
