Способы проверки датчика распредвала

Проверка датчика фаз в Калине

Если возникло подозрение на неудовлетворительный функционал датчика фаз, то выполнить проверку можно самостоятельно без необходимости посещения сервиса. Для «знающих» владельцев Лада Калина 16 клапанов весь процесс займет не слишком много временного ресурса. Однако если опыта в данном вопросе нет, что лучшее решение — встреча с адекватным мастером.

Для диагностирования привлекаем тестер. К клеммам «А» и «В» подключаем соответствующие кабели. Запускаем мотор Лада Калина 8 клапанов и отслеживаем момент после его останова. Наблюдаем особенность поведения напряжения: сразу за остановкой движка величина напряжения должна на протяжении около 8-10 секунд равняться бортовому значению. Если таковое явление присутствует, то значит цепь целая. В ином варианте имеем дело с обрывом цепи или ее замыканием.

Допустим, цепь целостна, а поступление напряжения все равно не наблюдаем. Здесь можно подозревать контроллер. Проверка также не слишком сложна. Для этого подсоединяем клеммы «А» и «С» к проводам тестера. При включенном зажигании должно наблюдаться бортовое напряжение. Если такового не происходит, то продолжаем упорные поиски обрыва.

Подсоединяем колодку с кабелями к сенсору, а в гнезда «А» и «С» погружаем подходящие проволочные отрезки. Замыкаем их, после ждем получения электрического контакта. Теперь указанные отрезки можно временно коммутировать с выводными контактами тестера. Наблюдаем за напряжением. Если датчик фаз пребывает в «исправности», то напряжение должно отображаться скачкообразными импульсами. Когда такого явления зафиксировать не удалось, можно смело «обвинять» датчик фаз и приговаривать его к безоговорочной замене.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

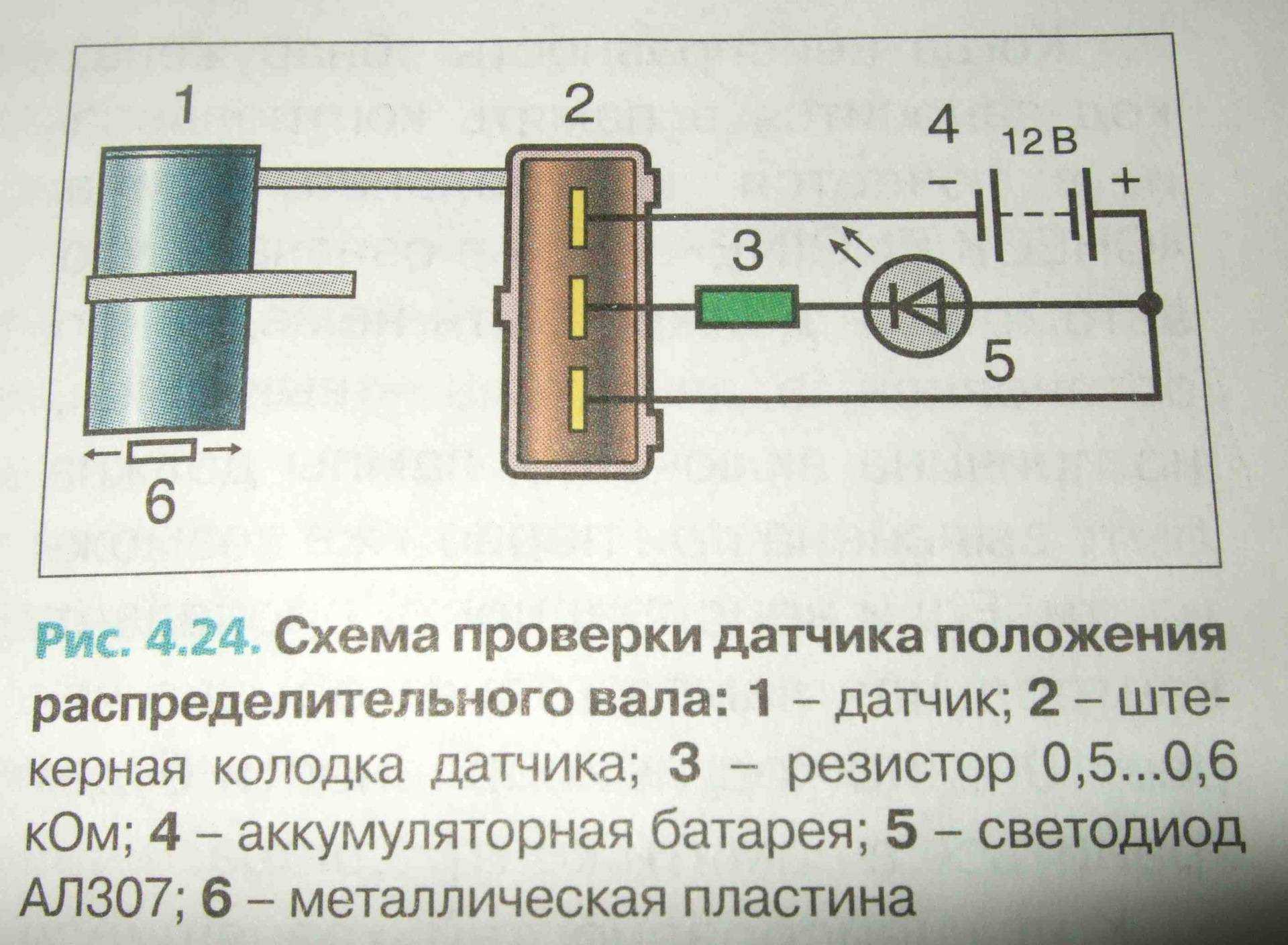

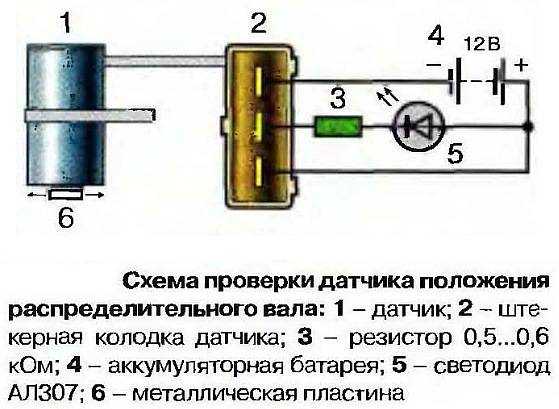

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

  1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
  2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
  3. Демонтировать датчик из его посадочного места.
  4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.

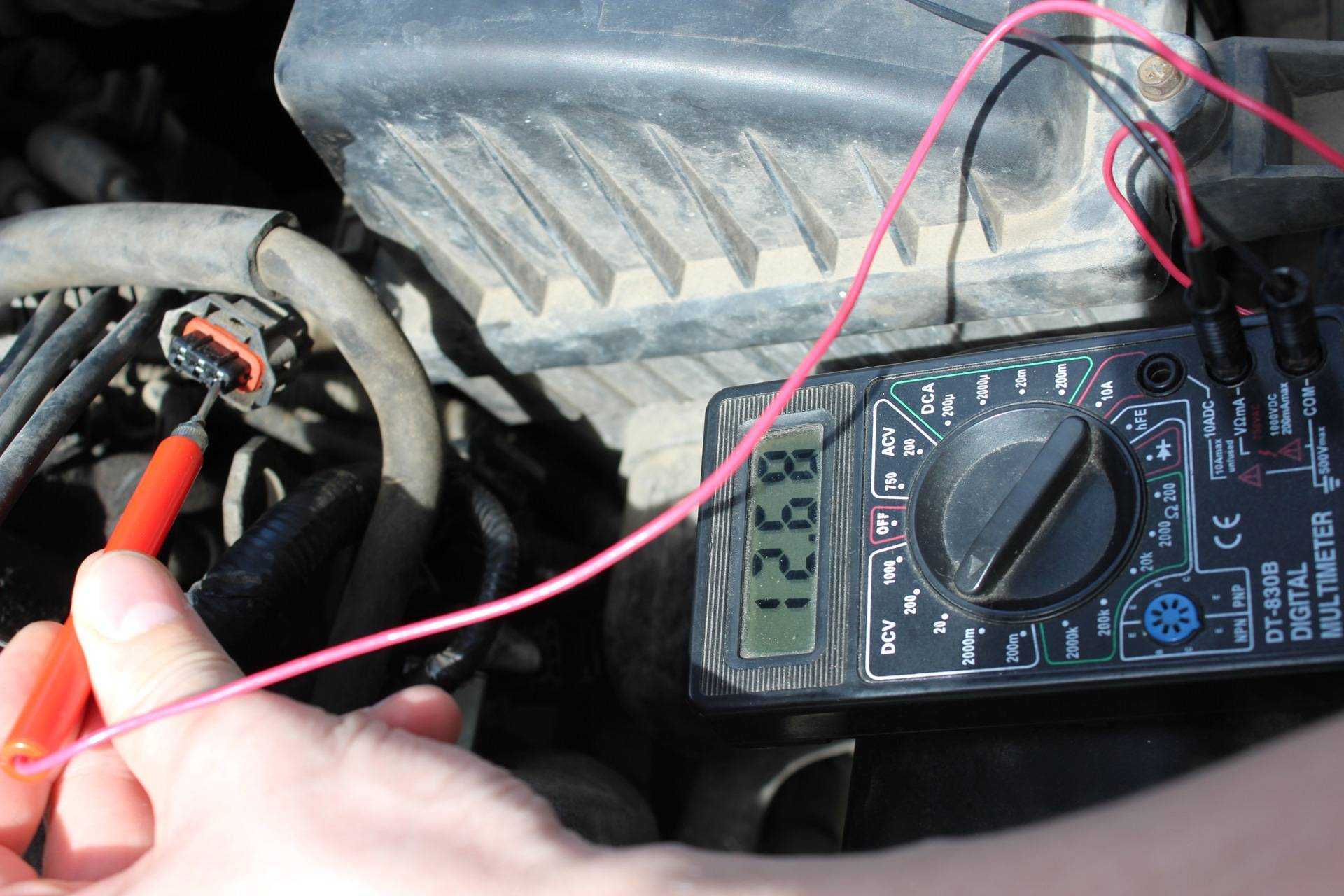

  5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).

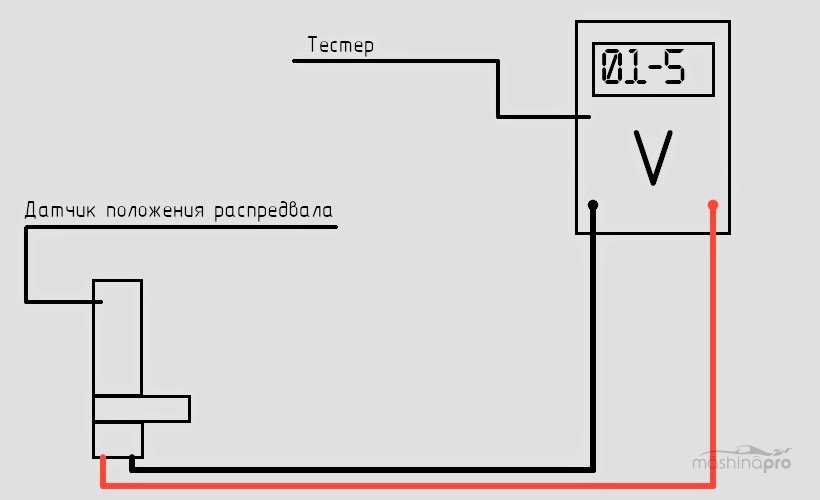

  6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
  7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
  8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.

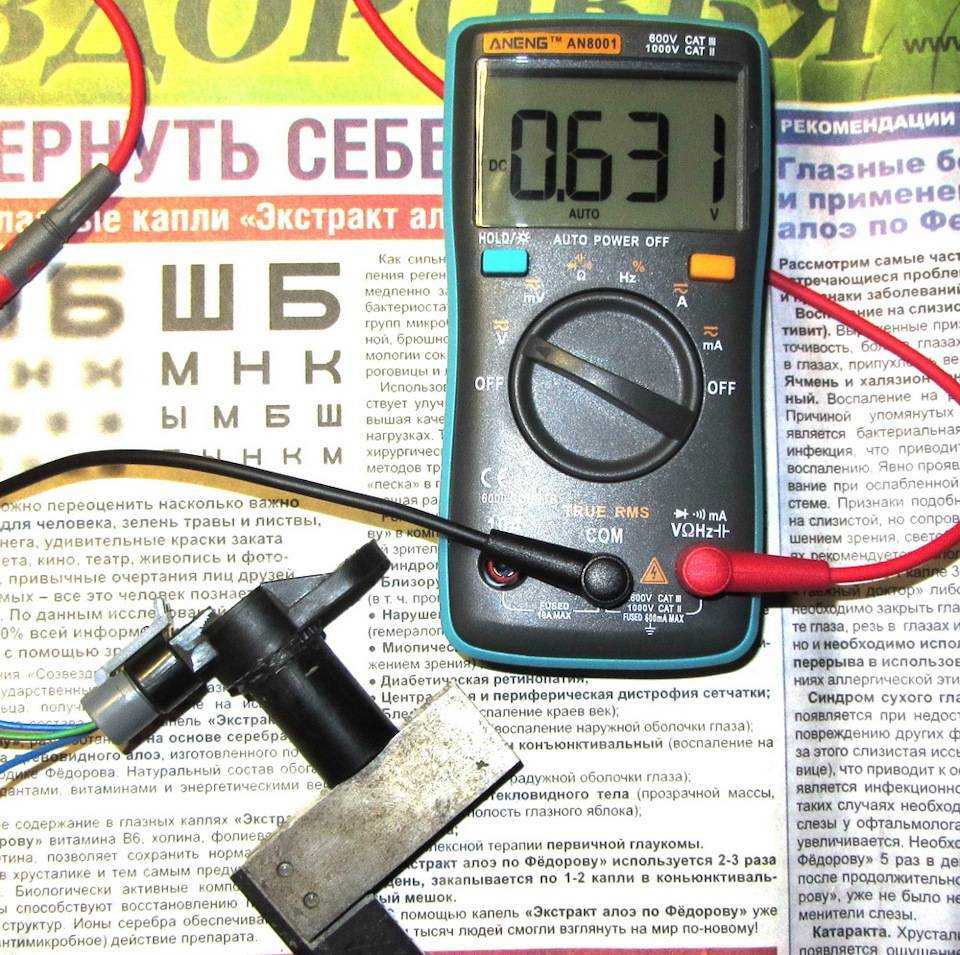

  9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).

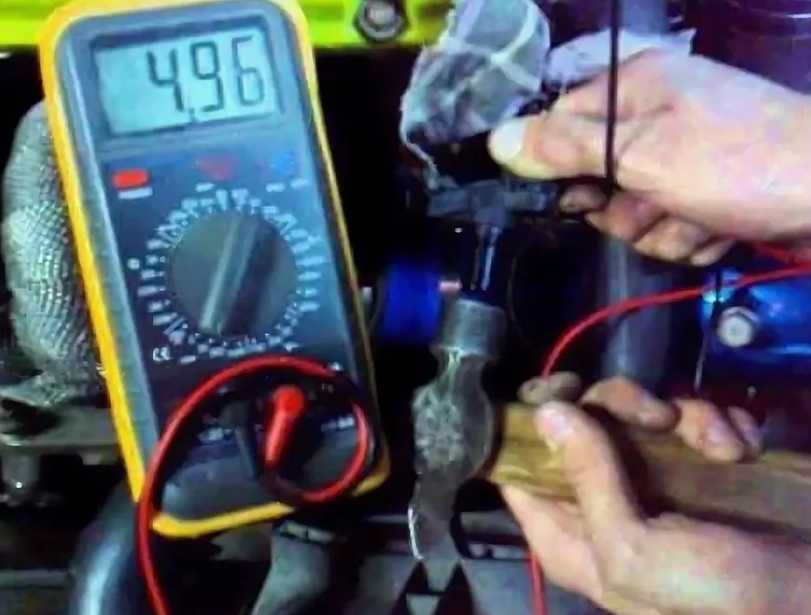

  10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Замена устройства на новое

Это легкий процесс, с которым справится человек с небольшим опытом подобной работы. Если самостоятельно делать такую деятельность нет времени, можно всегда обратиться к грамотному мастеру.

Для замены потребуется:

  • ключ на десять;
  • качественный датчик фазы.

Этапы ремонтного мероприятия:

  • отжав фиксаторы из пластмассы, следует отключить питание;
  • болт крепежного типа откручивается;
  • снятие самого устройства;
  • вставляется аналог;
  • подключение к системе.

Данные манипуляции не займут больше часа. Лучше не торопиться, чтобы все сделать качественно, а также не сломать пластмассовые фиксаторы.

Выход из строя данного механизма – редкое явление. Но случиться оно может с каждым, поэтому лучше понимать причины и знать, как устранить неполадки.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

  • Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
  • Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
  • В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
  • Попросите человека в машине запустить двигатель.
  • Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
  • Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

  • Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
  • Другой человек должен включить зажигание, не запуская мотор.
  • Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
  • Помощник должен запустить двигатель.
  • Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
  • Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Как проверить

Проверку ДПРВ нужно начинать с внешнего осмотра корпуса и колеса, с которым он работает в паре. На корпусе не должно быть сколов и трещин. Задающее колесо должно быть целое, вокруг не должно быть металлической стружки.

Обратите внимание, сам датчик располагается внутри корпуса с резиновым уплотнительным кольцом, которое обеспечивает его надежную фиксацию, его также необходимо проверить

Если внешне корпус и диск целые, необходимо приступать к диагностике с помощью приборов. Можно использовать мультиметр и осциллограф. Мультиметр проще в использовании, однако осциллограф позволяет получить более точную информацию.

Важно знать, что неработающее устройство может обладать магнитными свойствами или нет, поэтому диагностика при помощи маленького магнита, как советуют в интернете, не поможет в диагностике проблем

Большинство датчиков 3-х контактные, поэтому подробно разберем диагностику такого датчика.

  1. 2 контакта разъема отвечают за + и — от ЭБУ, их нужно проверить мультиметром. Распиновку датчика своего авто можно найти, также нужно уточнить с каким напряжением он работает 5 или 12 В.
  2. Проверка сигнала должна проводиться осциллографом, но можно заменить его контролькой. Подсоединяем ее к сигнальному контаку и массе. Лампочки на контрольке должны моргать, частота морганий с увеличением оборотов должна возрастать.

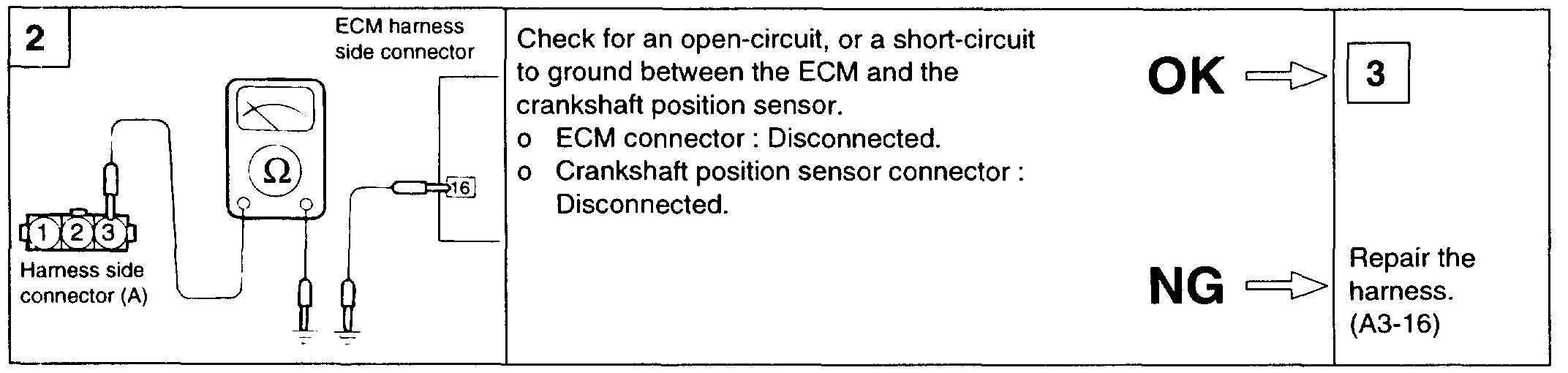

  3. Также нужно проверить на обрыв сигнальный провод от разъёма датчика до ЭБУ.
  4. Если уверенны что датчик распредвала исправен, а ошибка есть, следует проверить механическую часть. Ведь сигнал ДПРВ формируется от движения шпенька распредвала в зоне действия сенсора. Также может быть увеличено расстояние между взаимодействующими элементами.

ВАЗ 2114 с 8-и клапанным мотором

Чтобы диагностировать ДПРВ на ДВС ВАЗ 2114 с 8 клапанами, нужно подключить его к АКБ и к мультиметру, используя специальную схему подключения, после чего следовать алгоритму:

  1. Сначала выставить напряжение на контакт питания на уровне 13.5 +/- 0.5 вольт
  2. При таком подключении напряжение между контактом “масса” и сигнальным контактом будет не менее 0.9 вольт. Если уровень напряжения будет ниже или отсутствовать, это будет говорить о том, что оборудование вышло из строя.

ВАЗ 2114 с 16-и клапанным двигателем

Датчик распредвала на 16-клапанном двигателе 21120370604000 диагностируется путем подключения к АКБ и мультиметру по определенной схеме.

  • Сначала выставляется уровень напряжение в 13.5 вольт +/- 0.5 вольт
  • При таком уровне исправное оборудование будет показывать напряжение между контактом “сигнал” и “массой” в 0.4 вольт
  • В щель устройства предназначенную для репера распредвала необходимо поместить любую стальную деталь, подходящую по размерам
  • Оптимально работающий датчик подаст напряжение на контакт “сигнал” не менее 9 вольт, после чего убрать металлическую деталь — напряжение снова должно снизиться до 0.4 вольт.

Проводить диагностику можно и без снятия устройства, однако для детального осмотра его удобнее демонтировать, это позволит полностью осмотреть поверхности на предмет механических повреждений. Также стоит внимательно осматривать целостность контактов и подведенных к ним проводов. Лучше “прозвонить” при помощи мультиметра провода идущие от электронного блока управления к проводу питания.

Киа Спектра

В начале проверки датчика положения распредвала на Киа Спектра нужно убедиться в отсутствии обрыва в проводке от ЭБУ до разъема сенсора.

  1. Отсоединяем разъем, датчик 3-х контактный.
  2. Проверяем мультиметром наличие плюса, минуса и напряжения на сигнальном контакте. На нем должно быть около 11 вольт.
  3. Если сигналы есть, то обрыва цепи от ЭБУ нет.

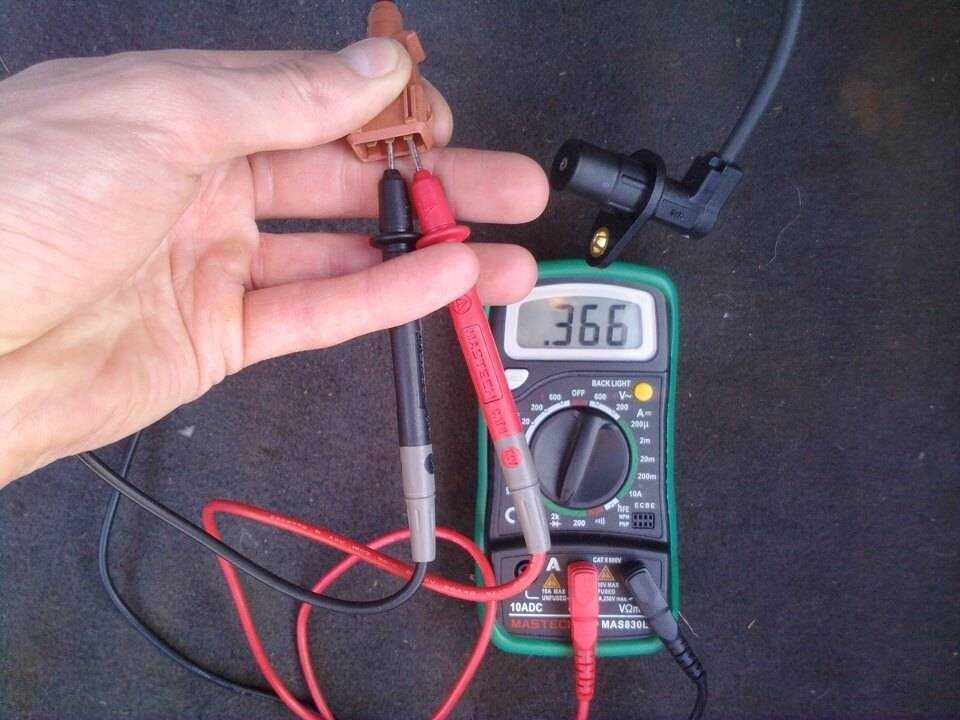

Теперь можно переходить к проверке сопротивления самого датчика фаз Киа Спектра. Между 3 и 2 контактом должно быть около 600 Ом. Если сопротивления нет, сенсор сломан. На новом датчике сопротивление 660 Ом.

Рено Меган 1.6

Датчик ДПРВ Mobiletron cse054 имеет 3 контакта: 1 “масса”, 2 сигнальный, 3 питание (+12 вольт).

Показатели исправного датчика при использовании мультиметра для диагностики:

  • Контакты “масса” и питание должны быть 3.81 мОм (мультиметр в положении 20 мОм)
  • Контакты “масса” и “сигнал” должны быть 5.18 мОм при тех же условиях мультиметра
  • Контакт “сигнал” и напряжение должны быть на нуле, при положении мультиметра 20 мОм

Как работает и как устроен датчик фаз

Итак, если отдельно рассматривать указанный датчик, то на многих авто в плане конструкции он похож. Другими словами, датчик распредвала ВАЗ 2114 по функциональности и назначению не будет сильно отличаться от какой-либо иномарки аналогичного класса. Сегодня активно применяются датчики, в основе которых лежит эффект Холла. Данный эффект заключается в том, что возникает разность потенциалов в полупроводниковой пластине, когда по ней протекает постоянный ток и она помещена в магнитное поле.

Сам датчик Холла относительно простой: квадратная или прямоугольная пластина из полупроводника, с четырех сторон которой подключены контакты (пара входных для подачи постоянного тока, а также пара выходных для передачи сигнала). Вся эта конструкция выполнена в виде небольшой микросхемы, заключенной в корпус вместе с магнитом и дополнительными элементами.

Датчики фаз бывают двух типов:

  • щелевой датчик;
  • стержневой или торцевой датчик;

Датчик щелевой имеет форму в виде буквы П, в разрезе проходит отметчик распредвала (репер). Корпус может быть разделен на две части (в одной стоит постоянный магнит, тогда как во второй установлен чувствительный элемент). Как в первой, так и во второй части установлены магнитопроводы особой формы, которые реализуют изменение магнитного поля в момент прохождения отметчика.

Торцевой датчик выполнен в форме цилиндра, отметчик распредвала проходит перед торцом. В датчике данного типа чувствительный элемент установлен в торце, сверху стоит постоянный магнит, а также магнитопроводы.

Также можно добавить, что ДПРВ является интегральным датчиком, сочетая чувствительный элемент (формирование сигнала) и преобразователь-усилитель сигнала, который подает подходящий для обработки сигнал на ЭБУ. Преобразователь интегрирован в датчик, что упрощает установку и настройку системы

Идем далее. Что касается принципа работы, на разных авто датчик работает практически одинаково (например, датчик распредвала 2114). Такой датчик функционирует в паре с диском (задающий диск), который стоит на распредвале. Указанный диск может иметь отметчик-репер, который имеет ту или иную конструкцию. Основная задача — во время работы отметчик должен пройти перед датчиком (также проход может быть реализован в зазоре датчика).

В момент прохода перед датчиком отметчик замыкает выходящие из него магнитные линии, это меняет магнитное поле, которое пересекает чувствительный элемент. В свою очередь, датчик способен сформировать электрический импульс. Этот импульс усиливается, а после видоизменяется (преобразовывается), после чего осуществляется подача полностью готового выходного сигнала на ЭБУ силовой установкой.

Обратите внимание, щелевой и торцевой датчики имеют разные в плане конструкции задающие диски. Щелевой датчик получает диск с воздушным зазором. Данная схема предполагает, что управляющий импульс будет сформирован во время прохождения зазора

Торцевой датчик означает, что с ним используется диск с зубцами (зубчатый задающий диск). Также могут быть использованы короткие реперы. В свою очередь, управляющий импульс создается в момент прохождения репера

Данная схема предполагает, что управляющий импульс будет сформирован во время прохождения зазора. Торцевой датчик означает, что с ним используется диск с зубцами (зубчатый задающий диск). Также могут быть использованы короткие реперы. В свою очередь, управляющий импульс создается в момент прохождения репера.

На моторах с инжектором диск и датчик фазы стоят так, чтобы импульс от ДПРВ был сформирован в момент прохождения ВМТ в первом цилиндре. В этот же момент сигнал подается от ДПКВ, после чего система учитывает показания этих датчиков. Далее ЭБУ посылает сигналы на впрыск топлива и зажигания с учетом порядка работы цилиндров ДВС.

Синхронная работа ДПРВ и ДПКВ позволяет гибко отслеживать любые изменения частоты вращения коленчатого вала и режима работы мотора, а также обеспечить точный впрыск горючего и четкую работу системы зажигания.

Кстати, что касается дизельных моторов, система работает точно так же, но есть одна отличительная особенность. Система следит за положением поршня в каждом отдельном цилиндре. Для реализации такой функции задающий диск имеет несколько основных и дополнительных отметчиков-реперов, которые отличаются друг от друга по ширине.

Когда система работает, именно по разным отметчикам удается определить, в каком из цилиндров поршень находится в ВМТ. В свою очередь, принимая за основу эти данные, ЭБУ управляет работой форсунок.

Замена ГРМ Лада Калина 8 клапанов собственными силами

Замена ГРМ Лада Калина 8 клапанов несложная операция, по крайней мере здесь все гораздо прочем чем с версией двигателя с 16-ю клапанами. На Lada Kalina с 8-клапанным мотором менять ремень по данным завода изготовителя требуется раз в 75 тысяч километров. Обрыв ремня приводит к загибанию клапанов. А гнутые клапана, это дорогостоящий ремонт всего двигателя, поэтому игнорировать процедуру не стоит. Проверку ремня необходимо проводить раз в 15 тысяч километров. Если вы обнаружите дефекты или масло на ремне, то его необходимо менять незамедлительно.

Подробная схема привода ГРМ Лада Калина далее.

  • 1 — зубчатый шкив коленчатого вала
  • 2 — зубчатый шкив насоса охлаждающей жидкости
  • 3 — натяжной ролик
  • 4 — задняя защитная крышка
  • 5 — зубчатый шкив распределительного вала
  • 6 — зубчатый ремень ГРМ
  • А — прилив на задней защитной крышке
  • В — метка на шкиве распределительного вала
  • С — метка на крышке масляного насоса
  • D — метка на шкиве коленчатого вала.

Для замены ремня привода газораспределительного механизма нам следует демонтировать ремень привода генератора или ремень привода вспомогательных агрегатов для Калины с кондиционером. Шестигранником «на 5» отворачиваем четыре винта крепления передней верхней крышки привода ГРМ и снимаем пластиковый кожух.

Во избежание повреждения датчика положения коленчатого вала необходимо снять и его. При выключенном зажигании отжимаем фиксатор колодки жгута проводов и отсоединяем колодку от разъема датчика. Головкой «на 10» отворачиваем болт крепления датчика.

Вынимаем датчик из отверстия прилива крышки масляного насоса и откладываем его на место, где нет стальных опилок, могущих впоследствии нарушить работу датчика.

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя — установить поршень 1-го цилиндра в положение ВМТ (верхней мертвой точки) такта сжатия. Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора до момента совмещения метки 1 на зубчатом шкиве распределительного вала с приливом 2 на задней крышке привода ГРМ.

Чтобы убедиться в правильном положении коленчатого вала, вынимаем резиновую заглушку смотрового окна в верхней части картера сцепления. Риска 2 на маховике должна располагаться напротив прорези 1 шкалы которая видна в окне крышки картера сцепления.

Перед отворачиванием болта крепления шкива привода генератора просим помощника зафиксировать коленчатый вал от проворачивания, вставив через окно в картере сцепления отвертку между зубьями маховика.

Головкой «на 17» отворачиваем болт крепления шкива привода генератора снимаем шкив и шайбу.

Шестигранником «на 5» отворачиваем три винта крепления передней нижней крышки привода ГРМ. Снимаем крышку.

Накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

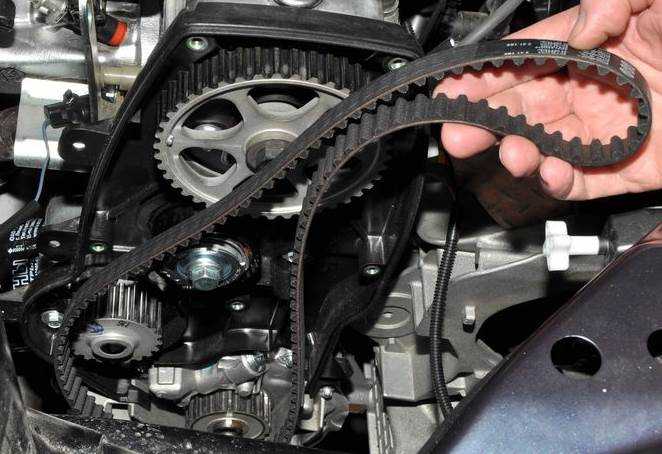

При этом натяжной ролик повернется и натяжение ремня ослабнет. Снимаем ремень привода ГРМ со шкивов коленчатого и распределительного валов. Вынимаем ремень из моторного отсека.

Внимание! После снятия ремня привода ГРМ нельзя проворачивать коленчатый и распределительный валы во избежание утыкания поршней в клапаны. Размеры зубчатого ремня привода ГРМ Lada Kalina с двигателем 8 клапанов — ширина 17 мм, число зубьев 113. Для снятия натяжного ролика ремня ГРМ отворачиваем болт его крепления и снимаем натяжной ролик вместе с болтом

Для снятия натяжного ролика ремня ГРМ отворачиваем болт его крепления и снимаем натяжной ролик вместе с болтом.

Датчики распредвала и коленвала на Lada Kalina (8 клапанов): описание и нюансы замены

Датчик распредвала Калина 8 клапанов время от времени приходит в негодность. Произойти такое может по разными причинам, но результат один – деталь нуждается в замене. Аналогичная ситуация и с датчиком положения коленвала. О том, как демонтировать старые и установить новые элементы автомобиля такого типа, вы и узнаете в статье.

Датчик фаз (положения распредвала)

Датчик распредвала Эту деталь вы найдете на головке блоков цилиндров с левой стороны. Принцип работы достаточно простой. На самом распредвале есть особый штифт. Когда он проходит мимо датчика, но посылает сигнал на него. Этот момент соответствует сжатию поршня первого цилиндра.

Контроллером определяется угол распредвала. Это важная информация для систем машины и выход из строя датчика имеет определенные последствия. Информация подается в ЭБУ автомобиля, которым она используется для управления зажиганием и подачей топлива в каждый из цилиндров.

В каких ситуациях требуется замена

Если данная деталь выйдет из строя, вы увидите на панели приборов автомобиля индикатор «Check». Так ЭБУ сигнализирует водителю, что нужно проверить двигатель. Одновременно с этим меняется схема подачи топлива – оно идет одновременно во все цилиндры и вследствие этого возрастает расход.

Причиной поломки может быть механическое повреждение, а также иное. Пытаться ремонтировать сам старый узел смысла нет – стоит он немного и вы больше потратите нервов и времени.

В видео ниже вы найдете инструкцию по замене данной детали (автор ролика — Alexandr V).

Инструкция по замене

Чтобы заменить датчик распредвала, вам понадобится только ключ на «10». Использовать лучше головку с воротом или трещотку. Обычным ключом работать будет неудобно, хотя все же вполне возможно.

Схема действий по демонтажу и установке такая:

  • вначале отключите колодку с проводами, отжав фиксатор и слегка потянув ее вверх;
  • теперь при помощи ключа открутите саму деталь;
  • ее можно вытащить, слегка потянув в сторону лобового стекла;
  • установка производится в обратном порядке действий.

Сложностей в этом процессе нет, но будьте осторожны и не повредите как колодку с проводами, так и разъем под сам контроллер на блоке цилиндров.

Датчик положения коленвала

Корректор положения коленвала отдельно Хотя данный контроллер выходит из строя достаточно редко, его поломка может привести к самым неприятным последствиям. Вы можете просто встать посреди дороги без возможности продолжить движение.

Этот элемент установлен на крышке масляного насоса. ДПКВ передает информацию на ЭБУ, чтобы тот мог синхронизировать подачу топлива. Датчик индуктивного типа. Как уже сказано выше, из строя он выходит редко, но это становится большой проблемой.

В каких ситуациях требуется замена?

Если этот ДПКВ полностью вышел из строя, запустить двигатель у вас вообще не получится.

Но даже если он просто работает с перебоями, это можно узнать по ряду признаков:

  • плохой запуск двигателя;
  • нестабильная работа;
  • снижение мощности;
  • детонация при увеличении нагрузки.

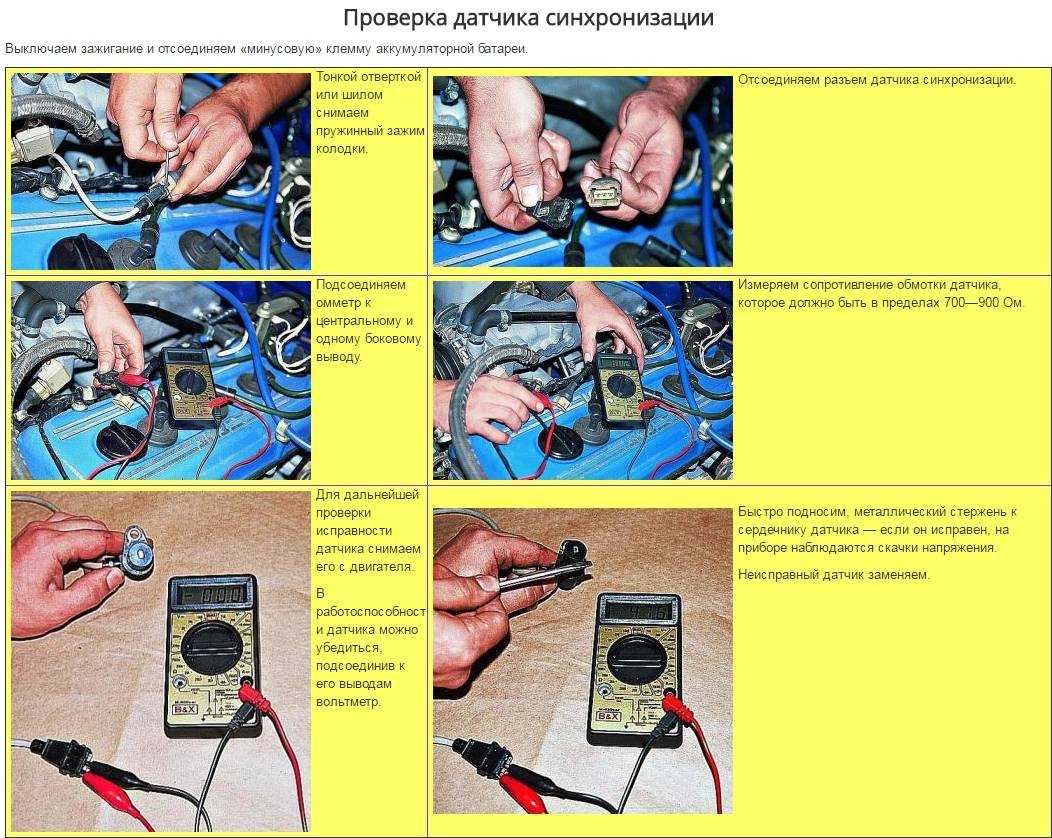

Если вы заметили подобные признаки и других причин для них нет, меняйте датчик. Проверить его можно, протестировав сопротивление обмоток. Если показания омметра отличаются от 550-570, значит деталь неисправна. К счастью, стоит она немного и замена может производиться очень быстро.

Инструкция по замене

Чтобы заменить эту деталь, вам снова потребуется ключ на «10» и больше ничего.

  1. Отключите зажигание. Затем отсоедините колодку проводов, отжав фиксатор.
  2. Теперь отверните, используя ключ, болт крепления.
  3. Остается снять старый ДПКВ и установить новый в обратном порядке.

В видео ниже вы узнаете, как проверить работоспособность ДПКВ (автор ролика — IZO)))LENTA).

avtozam.com

https://youtube.com/watch?v=3TCcw73LZis

Как выбрать датчик на 8 и 16 клапанов

Датчик фазы для 8-клапанного мотора отличается от предназначенного для 16-клапанного двигателя. Некоторые автоэлектрики устанавливают на 16-клапанник датчики для 8-клапанника и мотор работает. Разница между этими датчиками в размере и форме разъема.

Также встречаются датчики фаз для 8-клапанного мотора, у которых отсутствует прорезь под сигнальный диск. Такие датчики невозможно установить на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а штырьком, установленным на торце распределительного вала.

Чтобы избежать ненужной подгонки, приобретайте тот датчик, который соответствует типу мотора. Несмотря на то, что производители присваивают датчикам различную маркировку, номер, прописанный в каталоге оригинальных запчастей ВАЗ Калина неизменен. 8-клапанному мотору соответствует каталожный номер 21110370604000, а 16-клапанному 21120370604000. Эти же датчики применяются на автомобилях ВАЗ моделей 2108 – 2115,  Ларгус, Гранта, Приора, 4х4. Если вам предложат датчик фазы для Приоры или 2110, убедитесь, что он подходит по типу двигателя (8 или 16 клапанов) и смело устанавливайте на автомобиль.
