Датчик детонации ваз 2114 где находиться причины неисправности проверка и замена

Ошибки 0343, 0340 и другие симптомы неисправности

Кроме сообщения об этих ошибках, о неисправности датчика может говорить как повышенный расход топлива, резкое снижение динамики, невозможность провести самодиагностику двигателя, иногда двигатель может отказываться запускаться.

Тем не менее иконка Check Engine может загореться уже в том случае, когда датчик полностью вышел из строя и система диагностики его попросту не идентифицирует. Поэтому есть опасность ещё некоторое время пользоваться неисправным датчиком, а это ни к чему хорошему не приведёт.

Check Engine сигнализирует о выходе из строя датчика положения распредвала

Именно поэтому и стоит проверять датчик при первых появлениях подозрительных симптомов. Дело ещё и в том, что на этот датчик ориентируется система впрыска, когда вычисляется момент подачи топлива, а сбой в этой системе грозит не только повышенным расходом топлива, но и падением мощности, нестабильностью работы двигателя. Цена датчика, независимо от количества клапанов в двигателе, редко превышает 600 рублей и зависит от производителя.

Как проверить мультиметром датчик фаз на ВАЗ-2114

Понятно, что профессиональный лабораторный осциллограф едва ли кто-то держит в гараже. Только на балконе. Поэтому обойдёмся менее сложным прибором, который должен быть у каждого автомобилиста — мультиметром. Технология проверки проста и понятна, но в зависимости от типа двигателя, несколько отличается. Проверяем датчик на восьмиклапанном двигателе:

  1. Для проверки будет необходимо замерять напряжение в бортовой сети и убедиться, что при включённом зажигании оно в норме.

  2. Теперь подключаем щупы к контакту Е на датчике и к контакту В. Напряжение измениться не должно, а это значит, что на датчик напряжение поступает.

  3. После этого к чувствительному элементу датчика подносим металлический предмет, смотрим на дисплей мультиметра, напряжение должно упасть до 0, 4 В. Любая погрешность говорит о выходе датчика из строя.

Для 16-клапанного двигателя проверка проходит так же, только замерять напряжение нужно между минусовой клеммой датчика и клеммой В. Падение напряжение также должно составлять 0,4 В во время нахождения в поле датчика металлического предмета и 0,9 В, когда предмет убирают.

Бортовой компьютер может показывать две ошибки, связанные с нашим датчиком:

  • ошибка 0340, которая говорит о физическом отсутствии датчика, значит, на него не поступает напряжение или чувствительный элемент вышел из строя;
  • при возникновении ошибки 0343 большая вероятность того, что уровень импульса датчика завышенный, что может быть следствием отсутствия контакта на клеммах или повреждение сигнальной проводки.

Замена неисправного датчика проводится быстро, без шума и пыли, достаточно обесточить автомобиль и выкрутить фиксирующий болт.

Демонтированный датчик фаз

После чего стоит проверить чистоту контактов на колодке и установить новое устройство. Сразу после замены датчика сообщения об ошибке должны исчезнуть. Удачного всем ремонта и стабильных фаз!

Описание датчика детонации

Теперь расскажем о датчике детонации. Начнем с расположения и назначения контроллера.

Место расположения, назначение и устройство

ДД в «Четырке» представляет собой один из основных элементов, которые определяют правильную работу силового агрегата. Основным элементов конструкции датчика детонации является пьезовый механизм. В момент подачи нагрузки на датчик детонации устройство осуществляет выработку электрического импульса, который поступает на управляющий модуль. Блок определяет появление детонации в работе двигателя, в соответствии с чем производит изменение угла опережения зажигания.

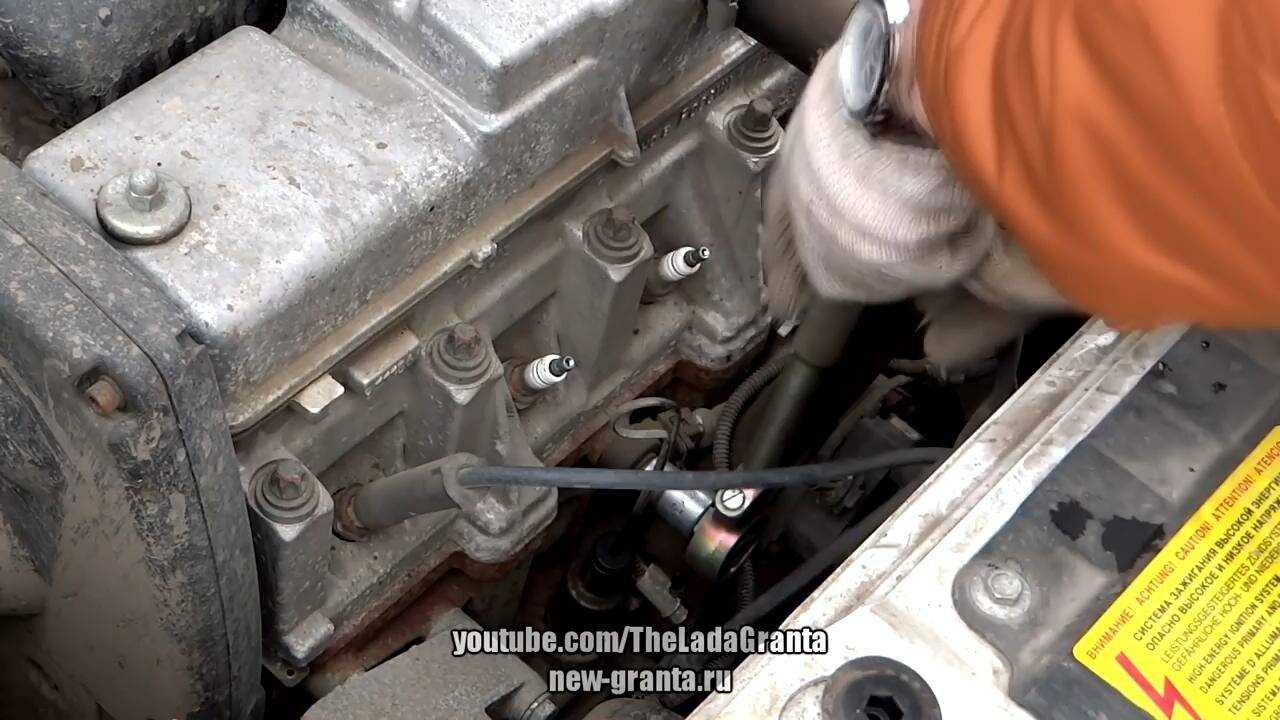

Что касается места расположения, то в ВАЗ 2114 ДД находится на блоке цилиндров мотора, между цилиндрами под номерами 2 и 3. Если ваш автомобиль оборудован мотором на 8 клапанов, то вы сразу увидите контроллер, открыв капот. Что касается 16-клапанных ДВС, то в данном случае найти датчик будет труднее, так как обзор закрывает головка блока.

Возможные неисправности и способы их устранения

По каким признакам можно определить неполадки в работе детонационного контроллера:

  • значительное падение мощности, что особенно проявляется при разгоне;
  • на панели приборов появился значок Check;
  • при резком нажатии на педаль газа может слышаться детонация — металлический стук, как говорят специалисты — стучат «пальчики»;
  • в некоторых случаях возможен перегрев двигателя.

Выход из строя контроллера, как правило, обусловлен регулярным использованием низкокачественного горючего.

Инструкция по диагностике и замене контроллера

Процедура диагностики может быть осуществлена как с помощью тестера, так и с применением омметра. При использовании тестера сам прибор надо будет подсоединить к разъему для проверки и осуществить диагностику работоспособности. Если у вас есть только омметр, то вам надо будет произвести замер величины напряжения между контактами контроллера.

Как проверить работоспособность ДД:

  1. Сначала на вольтметре устанавливается измерительный предел в 200 мВ.
  2. Затем к контактам регулятора необходимо подсоединить щупы диагностирующего прибора.
  3. После этого попробуйте без особых усилий постучать по корпусу контроллера с помощью отвертки или другого подобного инструмента. При постукивании по корпусу значение напряжения на дисплее тестера должно увеличиться до 20-40 мВ, в данном случае все зависит от силы удара. Если в результате воздействия изменений нет, то нужно поменять ДД на новый (автор видео — Александр Дмитриев).

Для выполнения замены вам потребуется сделать следующее:

  1. Подготовьте стандартный слесарный инструмент — гаечные ключи и отвертки, также потребуется наждачная бумага или железная щетка. Заглушите силовой агрегат и отключите зажигание, а затем откройте капот.
  2. Затем вам надо будет найти ДД, нажать на фиксатор и отключить разъем с проводкой от регулятора детонации.

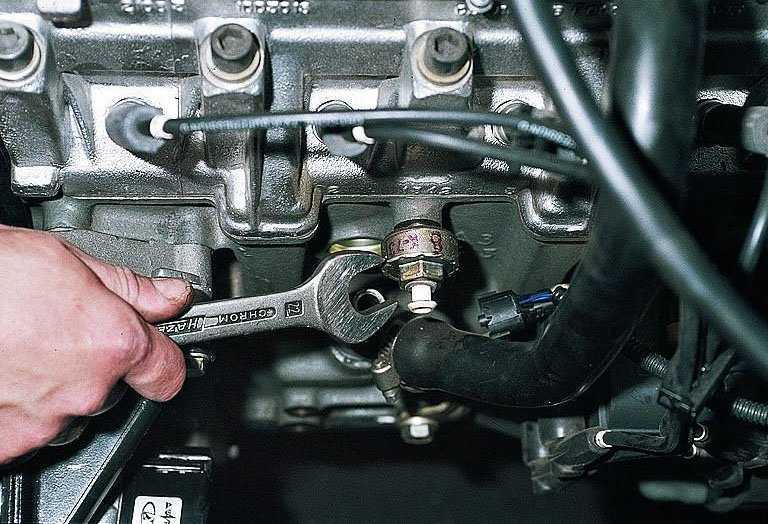

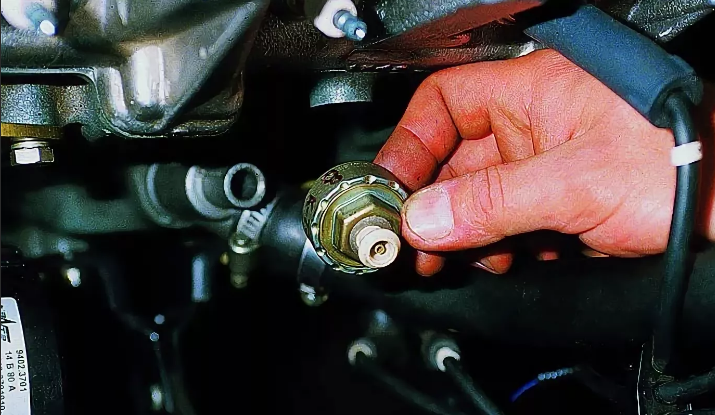

  3. Используя гаечный ключ соответствующего размера, нужно открутить гайку со шпилькой (если в вашем авто установлен двухконтактный ДД). Если на двигателе установлен контроллер резонансного типа, то нужно извлечь пьезовый элемент.
  4. После этого контакты на разъемах надо будет очистить при помощи наждачной бумаги или железной щетки — удалите все загрязнения и окисления. Если этого не сделать, то могут возникнуть проблемы в передаче сигнала — импульс будет не точный. Когда очистка будет завершена, вместо старого ДД установите новый.

Признаки неисправности

Датчик фаз автомобиля ВАЗ-2115 является основным узлом в определении момента зажигания. Он отвечает за точный момент впрыска топлива.

В случае неисправности этого узла, происходит следующее:

  • увеличивается расход топлива;
  • возникают проблемы при пуске холодного двигателя;
  • пропадает динамика и разгон с места;
  • пропадает устойчивость холостых оборотов.

Подтвердить неисправность ДПРВ может приборная панель, оповестив кодом ошибки:

  1. 0340 означает отсутствие сигнала с ДПРВ. Причиной может стать неисправность самого датчика или электрической проводки.
  2. 0343 означает повышенный сигнал, подаваемый БЭУ. Причиной может быть окисление или повреждение одной клеммы.

Для того чтобы эксплуатировать автомобиль в полной мере его возможностей, необходимо четко следить за состоянием узлов, отвечающих за зажигание и подачу топлива.

Датчик фаз. Симптомы неисправности и диагностика

Привет. Сегодня хотел поговорить о датчике распредвала(фаз). А точнее о симптомах его поломок. На примере автомобилей семейства ВАЗ.

Датчик фаз. Картинка из свободного доступа интернета.

Датчик фаз — один из элементов системы управления двигателем, отслеживает положение газораспределительного механизма. С помощью этого датчика определяется начало работы двигателя по первому цилиндру и реализуется фазированный впрыск.

Расположение датчика фаз на 16 клап.двигателе автомобилей семейства ВАЗ. Картинка из свободного доступа интернета.

В случае выхода из строя датчика фаз обычно наблюдаются следующие симптомы:

  • Для запуска двигателя требуется более длительная прокрутка стартером( к примеру, система с блоком Бош 7.9.7).
  • Могут наблюдаться несильные подергивания при ускорениях.
  • Загорается лампа неисправности двигателя «Ошибка датчика фаз».
  • Наблюдается увеличение расхода топлива.

При выходе из строя датчика фаз, система управления двигателем переходит на попарно-параллельный впрыск. В этом случае каждая форсунка выполняет впрыск половины дозы топлива дважды за один цикл. Работа в аварийном режиме. Во время просмотра диагностическим оборудованием можно увидеть как время впрыска при этом уменьшается наполовину.

Во время проверки осциллографом индивидуальных катушек зажигания, можно увидеть увеличение частоты пробоя искры.

К датчику фаз подходит 3-и провода.

Питание 12В, минус и выходной сигнал прямоугольной формы непосредственно с датчика.

Сигнал прямоугольной формы датчика фаз.

В случае отсутствия питания проверяем проводку на обрыв.

Схема подключения датчика фаз системы управления двигателя с блоками Январь 7.2, Бош 7.9.7, М73.

Питание датчика идет непосредственно с электронного блока( Январь 7.2, Бош 7.9.7, М73).Нередки случаи перегорания плюсовой контактной перемычки внутри блока.

Это происходит, когда при включенном зажигании снятый разъём с датчика фаз касается корпуса двигателя. В таком случае запаиваем перемычку в разъёме эбу или меняем разъем целиком.

Чаще из строя выходит сам датчик.

Сейчас встречается много некачественной продукции. Из большого разнообразия хочу выделить датчик фаз вот этого производителя( не реклама). Просто чтобы не мучались с покупкой и затем с обменом на другой.

Надеюсь статья будет полезна автолюбителям.

Основное предназначение датчика положения распредвала заключается в сборе информации и передаче данных на блок управления двигателем – на основе полученных показателей система подчитывает время подачи зажигания, а также формирует оптимальное соотношение топливовоздушной смеси для впрыска.

Датчик распредвала на ВАЗ 2115 является главным контрольно-измерительным прибором, без которого исправное функционирование силового агрегата невозможно.

Если датчик распредвала перестает корректно работать, то может двигатель либо полностью не заводиться, либо система впуска топлива начнет передавать смесь одновременно на 2 цилиндра.

В любом случае это негативно сказывается на ресурсе силового агрегата, поэтому после появления первичных признаков неисправности данного элемента, датчик требуется отдать на диагностику или полностью заменить.

Типовые неисправности индикатора положения распредвала следующие:

  • Наблюдается значительное увеличение расхода топлива;
  • Холостой ход двигателя не само регулируется, заметно плавание оборотов;
  • Падает динамика силового агрегата, увеличивается время набора скорости;
  • Не работает режим самодиагностики двигателя;
  • После заведения силового агрегата на приборной панели загорается контрольный чек и спустя несколько секунд пропадает.

За что отвечает и из чего состоит датчик детонации

Датчик детонации контролирует процесс запуска двигателя автомобиля, обеспечивает его нормальную работу.

Устройство состоит из следующих частей:

  • Виброплиты.
  • Провод, который используется для сигнализации.
  • Плетение.

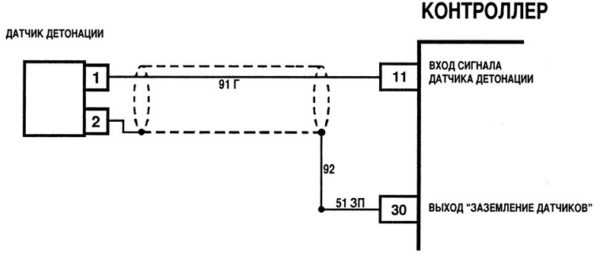

При ударе датчик издает сигнал определенного напряжения, который затем отправляется на устройство мониторинга, которое его обрабатывает. Контроллер подает сигнал на опережение зажигания. Этот импульс зависит от силы принимаемого сигнала. Процесс происходит очень быстро, за доли секунды, поэтому не заметен для наблюдения.

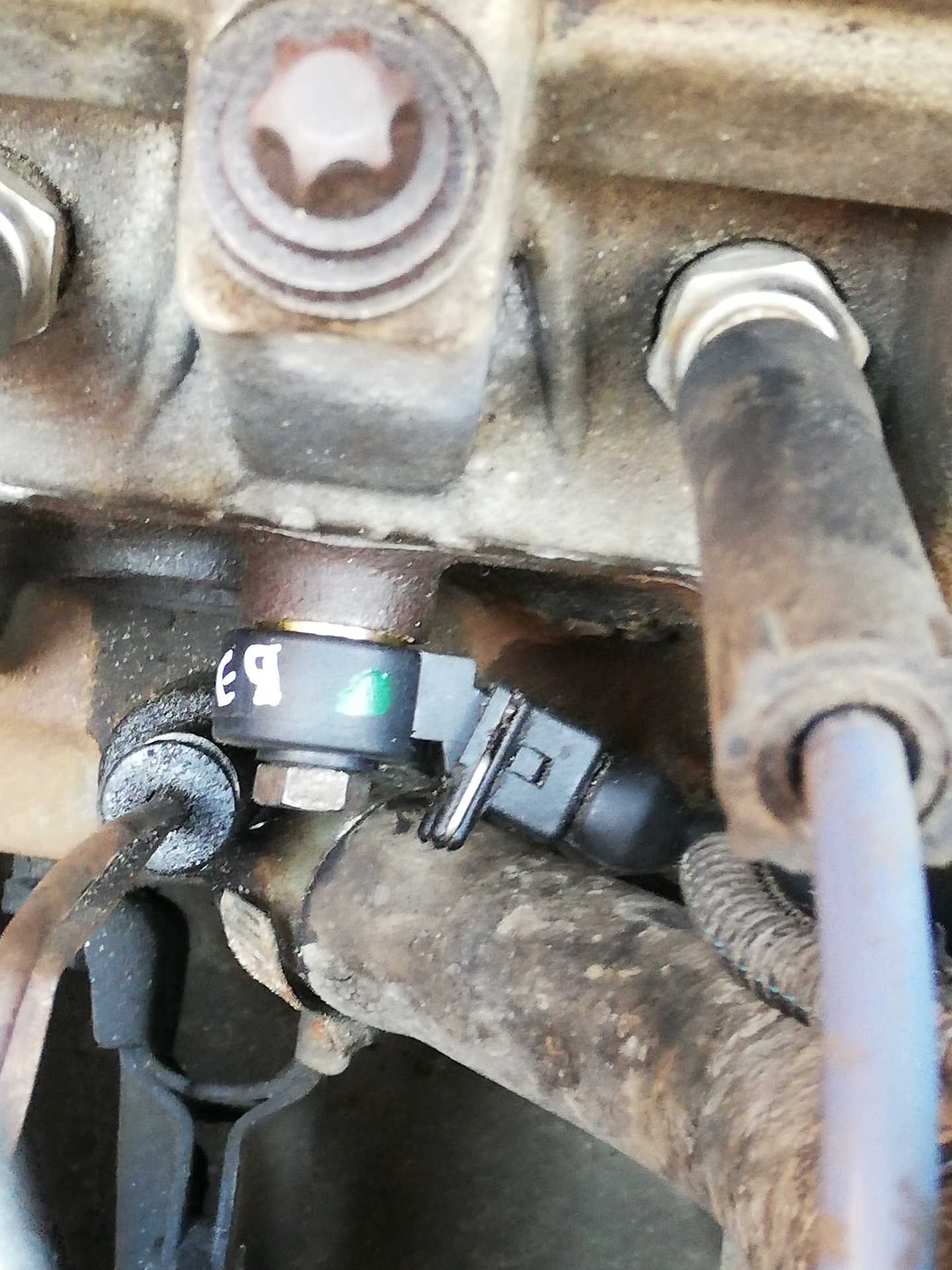

Датчик детонации на ВАЗ 2115 находится в блоке двигателя, между вторым и третьим цилиндрами. Датчик может иметь один или два контакта. Это зависит от двигателя автомобиля.

Наблюдения показывают, что датчик — довольно надежное устройство, способное работать несколько лет. Но, как и любое устройство, оно может выйти из строя и начать подавать признаки неисправности.

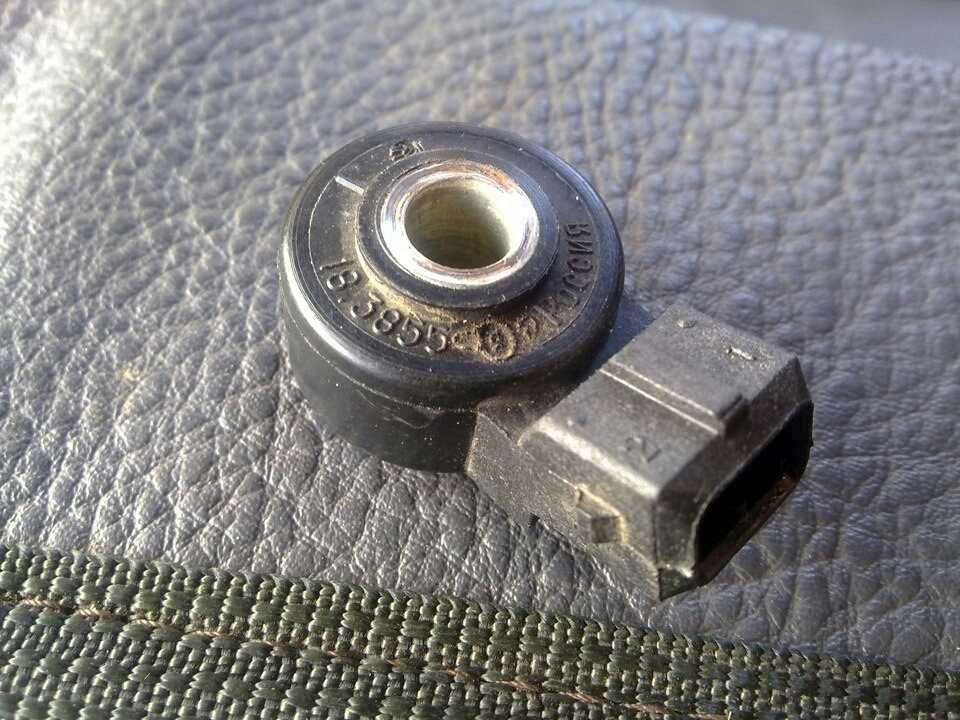

Датчики детонации для ВАЗ-2115 выпускаются в двух вариантах:

  • Резонансная бочкообразная форма.
  • Широкополосный, как у планшета.

Установка датчика детонации может производиться только при наличии в автомобиле системы автоматического зажигания. В противном случае его нельзя установить. Карбюраторные модели этими элементами не оснащены. Обычно цена сенсора может варьироваться в зависимости от производителя.

Датчик детонации Стоимость, в рублях
Датчик детонации ВАЗ 2110/2115 / ГАЗ 406 Startvolt VS-KS 0110 200 руб
Датчик детонации для ВАЗ 2110, 2115, ГАЗ 406 VSKS0110 Startvolt VSKS0110 350 руб
Датчик детонации для ваз 2110 2115 газ 406 (vs-ks 0110) startvolt art vs-ks-0110 250 руб
Датчик детонации ВАЗ 2110, 2115, ГАЗ 406 ВСКС0110 650 руб

Если датчик требует срочной замены, его необходимо приобрести и установить как можно скорее. Всех автолюбителей очень волнует стоимость покупки новинки. Он небольшой и обычно зависит от качества и страны происхождения.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

  1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
  2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
  3. Демонтировать датчик из его посадочного места.
  4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
  5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
  6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
  7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
  8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
  9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
  10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Датчик фаз ДФ ВАЗ 2114, ВАЗ 2115 неисправности и замена

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Датчик фаз ВАЗ 2114, ВАЗ 2115 один из основных датчиков, с помощью которых контроллер вычисляет параметры работы движка на инжекторных моторах российского производства.

Хочется сразу сказать, что ДФ стоит и на других марках ВАЗ, типа десятка, Калина, Приора и так далее, просто в этой статье мы рассматриваем его описание на примере этих моделей.

Датчик фаз (ДФ) ВАЗ 2114

Этот датчик определяет положение распредвала. Его ещё называют ДПРВ. ДФ устанавливается на 16 клапанные агрегаты ВАЗ и на восьми клапанные с норами токсичности ЕВРО-3, поскольку он экономить топливо.

Для любителей истории, датчик фаз начали устанавливать в массовом производстве на заводах ВАЗ с 2007 года.

Для чего нужен датчик фаз (ДФ)?

Перед тем, как рассказывать о ремонте, нужно узнать, для чего нужен этот датчик. Он определяет циклы работы ДВС. Кулачки распредвала приводят в движение клапана, а ДФ определяет, какой клапан открыт.

Это интегральный блок управления, то есть в его входит чувствительный элемент и система преобразования сигнала. Там присутствует элемент Холла – данные снимаются по изменению магнитного поля.

В преобразователе есть мостовая схема, блок преобразователя, выходной каскад. Работа заключается в том, что ДФ определяет фазы впуска и выпуска 1-го цилиндра.

Для карбюраторных двигателей он не нужен, потому что искра подается в момент сжатия и в конце выпуска отработанных газов. Для этого достаточно ДПКВ.

Грубо говоря, датчик фаз ВАЗ 2114, 2115 выполняется функция системы впрыска топлива. При его поломке работа по искрообразованию падает на датчик положения коленвала. Конструкции, что применяются на 16-ти клапанных авто отличаются от восьми клапанных.

Теперь попробуем объяснить простыми словами, как работает система фазированного впрыска. Получается примерно так, ДФ дает сигнал на электронную систему управления двигателем (ЭСУД), а он в свою очередь дает команду на впрыск топлива, при этом впускной клапан начинает открываться, и после того как он открылся воздух всасывается и перемешивается с бензином получается смесь.

Когда он не работает, топливо может подаваться одновременно на два цилиндра. При поломке бортовой компьютер выдает ошибку 0340 или 0343, что свидетельствует о неисправности датчика фаз.

Также могут наблюдаться такие признаки:

  1. При вращение стартера четыре, пять секунд движок запускается и загорается лампочка проверить движок (check engine). Это значит что ЭБУ ждет сигнал от ДФ и, не получив его, списывает данные с датчика положения коленвала.
  2. Довольно прилично увеличивается расход топлива, процентов на 15.
  3. Не работает режим самодиагностики.
  4. Падает динамика двигателя.

Неисправности датчика фаз определить в домашних условия трудно. Так что его диагностику нужно проводить на специальных СТО, поскольку оборудование для его диагностики стоит достаточно дорого.

Как заменить датчик фаз ВАЗ 2114, самостоятельно.

А вот его замена – очень легкая работа. Он расположен на торце головки блока рядом с воздушным фильтром.

Замена датчика фаз начинается с отключения питание от аккумуляторной батареи. При этом память блока управления будет сброшена.

Если это не сделать, он продолжит работать в режиме, как и при неисправном датчике фаз. Нормальная работа начнется через несколько запусков двигателя.

Инструмент, который будет нужен, это все лишь ключ на десять и герметик. Дальше отсоединяем провода от датчика фаз и снимаем его при помощи ключа.

Новый датчик нужно помазать герметиком, слой должен бить маленький, и перед установкой нужно выдержать примерно минут пять. Устанавливаем его на посадочное место, подключаем провода.

Дальше подключаем аккумулятор, заводим двигатель и смотрим горит ли лампа проверки двигателя «чек». Если она больше не горит, значит датчик установлен правильно.

Вот и все работы вышло, как говорится на десять минут. Да цена самого датчика лежит в пределах 15 долларов в зависимости от регионов.

Проверяем работоспособность

При возникновении типичных признаков выхода ДФ из строя либо в случае, когда на бортовом компьютере четырнадцатой высвечиваются ошибки 0343 или 0340, требуется проверить работоспособность ДФ. Делается это с помощью обычного мультиметра.

На четырнадцатые с 16-ти и 8-ми клапанными движками ставятся разные ДФ, поэтому особенности их проверки будут несколько отличатся.

  1. На первом щупе тестера ставим напряжение 13,5 Вольт и подсоединяем его к контакту «Е» на ДФ, на втором щупе , который нужно подключить к контакту «В» — 0,9 В;
  2. Замкнув контакты к торцу датчика подносим металлическую отвертку. Если ДФ исправен, на экране тестера вы увидите, что напряжение контакта «В» снизилось до 0.4 Вольт. Если этого не произошло — ДФ сломан;
  1. Устанавливаем на мультиметре следующее напряжение: контакт «Е» — 13,5 Вольт, «В» — 0,4 Вольта;
  2. Замыкаем контакты и в отверстие на датчике фаз вставляем отвертку. Если устройство исправно, на контакте «В» напряжение вырастет до 0,9 Вольт.

Мультиметр — стандартный прибор для проверки работоспособности любого датчика

Признаки отказа устройства

Неисправность датчика фаз приведет к нарушению сигнала. Контроллер ЭСУД проводит опрос ДФ в течение 4-5 минут. Если сигнал не появился за указанный период, то блок переходит в режим двойного впрыска топлива.

При отказе фазового индикатора контроллер опрашивает лишь датчик положения коленчатого вала. В этом случае бензин подается одновременно в два цилиндра. При этом возрастает потребление топлива примерно на 10%.

Поломка датчика фаз приводит к ряду других неприятностей. Необходимо сделать ремонт. Признаки неисправности двигателя:

  1. Повышенное потребление бензина.
  2. Сбои диагностики автомобиля.
  3. Нарушение динамики разгона ВАЗ 2115.
  4. Трудный старт. Двигатель запускается через 4-5 секунд.
  5. После пуска высвечивается лампа Check Engine.
  6. Выпадает ошибка Р0343 или 0340 при диагностике.

Перед осмотром датчика следует убедиться в исправности остальных деталей. Сбои возникнут из-за обрыва ремня ГРМ, расшатанной шестерни распределительного вала, неправильной установки меток.

Часто ошибка датчика 0343 связана с окислением контактов или обрывом проводов. Перед выбраковкой указателя фаз убедитесь в целостности проводки. Замеры сопротивления в цепи проводят мультиметром.

Неисправность датчика фаз определить самому трудно. Лучше провести диагностику на СТО. Проверка датчика выполняется на компьютере.

Если автомеханик поставил неутешительный диагноз, то отправляемся в магазин. Следует знать, что можно нарваться на некачественные запчасти или подделки. Специалисты советуют приобретать датчики фирмы Bosch или калужского завода.

Датчики фаз для 8- и 16-клапанных двигателей отличаются. Поэтому при покупке укажите продавцу тип вашего двигателя. Наилучшим вариантом будет поход на автомобильный рынок со своим оригиналом. Если после замены снова выскочит ошибка датчика, верните его.

Симптомы выхода из строя датчика детонации

Поломка элемента сопровождается следующими признаками:

  • Подергивание двигателя, при котором создается впечатление, будто дергается вся машина.
  • Мощность двигателя значительно снизилась.
  • Расход топлива стал расти.
  • Увеличивается температура мотора (данные об этом отражаются на приборной панели).
  • Двигатель очень быстро нагревается, о чем также свидетельствуют данные на панели.
  • В салоне ощущается запах бензина, при этом какие-либо признаки течи не обнаружены.
  • Бортовой компьютер показывает следующие коды ошибок: 0325, 0326, 0327.

Хотя порой эти же симптомы могут быть вызваны и другими неисправностями, чаще всего наличие нескольких из них одновременно говорит именно о поломке ДД.

Признаки возникновения ошибки

Существует ряд косвенных признаков, по которым можно определить, что возникли проблемы с датчиком положения распредвала или с его проводкой. Описанные ниже ситуации могут указывать и на другие поломки, поэтому при их возникновении нужна дополнительная диагностика сканером ошибок (например, популярным прибором ELM 327 или его аналогом). Итак, при возникновении ошибки датчика p0340 возникают:

  • Проблема с запуском двигателя. Зачастую ошибка p0340 приводит к тому, что машина попросту не заводится. Причем это может быть как при холодном, так и на прогретом двигателе. Однако чаще всего это выражается просто в том, что при запуске мотора приходится дольше крутить стартером. Естественно, это негативно сказывается на состоянии аккумуляторной батареи автомобиля, да и всей его электросистемы в целом.
  • Нестабильные холостые обороты двигателя. В некоторых случаях на холостых оборотах машина попросту глохнет, поэтому работу двигателя необходимо принудительно поддерживать, нажимая на педаль акселератора.
  • Двигатель «троит». То есть, в цилиндрах наблюдаются пропуски зажигания. Это приводит к потере мощности и изменению звука работы мотора.
  • Снижение динамических характеристик машины. Это выражается в том, что автомобиль плохо разгоняется, слабо набирает обороты двигателя, могут иметь место «провалы» педали, то есть, после нажатия на педаль акселератора разгон начинается через несколько секунд. Также машина может плохо тянуть при езде в гору, особенно, если она загружена.
  • Увеличивается расход топлива на 10…20%. Такая ситуация возникает из-за того, что электронный блок управления переходит в аварийный режим подачи топлива, то есть, в попарно-параллельный. Соответственно, все преимущества фазированного впрыска нивелируются.
  • На приборной панели активируется сигнальная лампа Check Engine. Всегда при ее активизации нужно выполнять сканирование ошибок. Если описанных выше признаков поломки не наблюдается, но сканер все же выдает код ошибки р0340, то необходимо проверить ЭБУ на ложное срабатывание. То есть, попросту очистить эту информацию из его памяти и затем посмотреть появится ли она вновь.

Стоит заметить, что перечисленные изменения в поведении автомобиля не столь актуальны для двигателей, работающих на бензине. Потеря мощности и увеличение расхода топлива у них не так велики. Из неудобств можно отметить лишь то, что машина хуже заводится, приходится долго крутить стартером.

А вот что касается машин, снабженных газобаллонным оборудованием, то здесь описанные выше проблемы могут проявиться «по полной программе». Потеря мощности и увеличение расхода будут существенными. Еще одна неприятность будет поджидать владельцев машин, у которых установлено современное ГБО, в частности, четвертого поколения. Так, у этого оборудования есть свой электронный блок управления. И при возникновении 0340 ошибки датчика фаз (как еще иногда называют ДПРВ) будет иметь место постоянное сбивание рабочих параметров. Из-за этого газобаллонное оборудование, во-первых, нужно будет постоянно перенастраивать, а во-вторых, несмотря на все перестройки, оно все равно будет работать в неоптимальном режиме, расходовать больше топлива и доставлять водителю проблемы с потерей мощности машины, постоянно глохнуть и так далее.

Датчик фаз. Симптомы неисправности и диагностика

Привет. Сегодня хотел поговорить о датчике распредвала(фаз). А точнее о симптомах его поломок. На примере автомобилей семейства ВАЗ.

Датчик фаз. Картинка из свободного доступа интернета.

Датчик фаз — один из элементов системы управления двигателем, отслеживает положение газораспределительного механизма. С помощью этого датчика определяется начало работы двигателя по первому цилиндру и реализуется фазированный впрыск.

Расположение датчика фаз на 16 клап.двигателе автомобилей семейства ВАЗ. Картинка из свободного доступа интернета.

В случае выхода из строя датчика фаз обычно наблюдаются следующие симптомы:

  • Для запуска двигателя требуется более длительная прокрутка стартером( к примеру, система с блоком Бош 7.9.7).
  • Могут наблюдаться несильные подергивания при ускорениях.
  • Загорается лампа неисправности двигателя «Ошибка датчика фаз».
  • Наблюдается увеличение расхода топлива.

При выходе из строя датчика фаз, система управления двигателем переходит на попарно-параллельный впрыск. В этом случае каждая форсунка выполняет впрыск половины дозы топлива дважды за один цикл. Работа в аварийном режиме. Во время просмотра диагностическим оборудованием можно увидеть как время впрыска при этом уменьшается наполовину.

Во время проверки осциллографом индивидуальных катушек зажигания, можно увидеть увеличение частоты пробоя искры.

К датчику фаз подходит 3-и провода.

Питание 12В, минус и выходной сигнал прямоугольной формы непосредственно с датчика.

Сигнал прямоугольной формы датчика фаз.

В случае отсутствия питания проверяем проводку на обрыв.

Схема подключения датчика фаз системы управления двигателя с блоками Январь 7.2, Бош 7.9.7, М73.

Питание датчика идет непосредственно с электронного блока( Январь 7.2, Бош 7.9.7, М73).Нередки случаи перегорания плюсовой контактной перемычки внутри блока.

Это происходит, когда при включенном зажигании снятый разъём с датчика фаз касается корпуса двигателя. В таком случае запаиваем перемычку в разъёме эбу или меняем разъем целиком.

Чаще из строя выходит сам датчик.

Сейчас встречается много некачественной продукции. Из большого разнообразия хочу выделить датчик фаз вот этого производителя( не реклама). Просто чтобы не мучались с покупкой и затем с обменом на другой.

Надеюсь статья будет полезна автолюбителям.

Основное предназначение датчика положения распредвала заключается в сборе информации и передаче данных на блок управления двигателем – на основе полученных показателей система подчитывает время подачи зажигания, а также формирует оптимальное соотношение топливовоздушной смеси для впрыска.

Датчик распредвала на ВАЗ 2115 является главным контрольно-измерительным прибором, без которого исправное функционирование силового агрегата невозможно.

Если датчик распредвала перестает корректно работать, то может двигатель либо полностью не заводиться, либо система впуска топлива начнет передавать смесь одновременно на 2 цилиндра.

В любом случае это негативно сказывается на ресурсе силового агрегата, поэтому после появления первичных признаков неисправности данного элемента, датчик требуется отдать на диагностику или полностью заменить.

Типовые неисправности индикатора положения распредвала следующие:

  • Наблюдается значительное увеличение расхода топлива;
  • Холостой ход двигателя не само регулируется, заметно плавание оборотов;
  • Падает динамика силового агрегата, увеличивается время набора скорости;
  • Не работает режим самодиагностики двигателя;
  • После заведения силового агрегата на приборной панели загорается контрольный чек и спустя несколько секунд пропадает.

Замена датчика распредвалафаз

Сегодня дошли руки заменить этот датчик фаз) Все началось еще летом, начал периодически загораться «Чек» и подумал купить БК чтоб деньги на диагностику не тратить, после покупки БК я и узнал что канифолит мозги датчик фаз.

Датчик фаз, это такая штуковина которая при неисправности повышает расход топлива на 10-15% от нормы.

Каталожный номер датчика для двигателя 1.5 8v 2111-3706040-00 последние 2 цифры — производитель.

Решил что уже пора поменять бы его, а то горящий «чек» напрягал уже, да и пассажиры заколебали спрашивать что с движком))

Собственно проблем по замене нет ни каких, работа на 5-10 минут максимум.

На данный момент расход у меня был 9.6, уже проехал больше 100км и расход остался тем же.(расход по городу)

Замена датчика: 1) Снять клемму с АКБ 2) Снять контакт с самого датчика 3) Открутить болт от датчика 4) Вытащить датчик

Собираем в обратной последовательности

Ну и без фоток ни как)

Датчик фаз установлен тут

Датчик фаз. вид сзади

Старый датчик

И пару фоток с данными БК

как видно расход был 9.6

Холостой ход. Расход л/ч = 1,02 в идеале хотелось бы 0,96. Напряжение АКБ 14.1

Осталась 1 ошибка

Полазив по просторам интернета я понял что это безобидная ошибка, эта ошибка уже ушла.

Как проверить датчик фаз 2114

Проверить датчик можно с помощью вольтметра. Ниже представлены несколько вариантов проверки датчиков фаз.

Проверка датчика фаз 21110-3706040

Необходимо выставить по вольтметру V1 на блоке питания Е напряжение 13,5±0,5В, напряжение на контакте «В» датчика должно быть не менее 0,9Uпит.

Далее к торцу датчика подносим пластину и смотрим на работу датчика. Он должен сработать. Определить это можно на контакте B. При срабатывании датчика напряжение на контакте «В» должно быть не более 0,4В.

Убираем стальную платину от торца датчика и снова замеряем напряжение, оно должно быть измениться до значения не менее 0,9Uпит.

Проверка датчика фаз 21120-3706040

Выставить по вольтметру V2 на блоке питания Е напряжение 13,5±0,5В, напряжение на контакте «В» должно быть не более 0,4В.

Поднести к торцу датчика стальную пластину из магнитомягкого материала шириной не менее 20 мм, длиной не менее80 мм и толщиной 0,5 мм как показано на рисунке, поместив ее в щель корпуса. Напряжение на контакте «В» датчика должно измениться и быть не менее 0,9Uпит.

Заключение

Датчик детонации является важнейшим устройством в системе автомобиля. Если вы заметили признаки неисправности датчика детонации ВАЗ 2114, то следует как можно быстрей произвести замену устройства. Ведь неправильное функционирование ДД приводит к неприятным последствиям.

Не стоит также экономить в приобретении датчика, ведь сегодня легко наткнуться на подделку, которая быстро выйдет из строя. Лучше немного переплатить и купить механизм от проверенного временем производителя. На автомобили ВАЗ также зачастую подходят датчики волговского 406 мотора, который по многим параметрам схож с родным для «четырнадцатой» датчиком.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
