Как рассухарить клапана без рассухаривателя

Симптоматика

Как поставить сухари на клапана

Примечание: в случае использования сжатого воздуха для подпора клапанов, фиксируйте коленчатый вал специальным фиксатором в ВМТ разбираемого цилиндра (в комплект не входит).

4. Сжимаем пружину клапана и при помощи магнита извлекаем стопорные сухари.

КАК Засухарить рассухарить клапана подручными средствами. Без труда и приспособ. Легкий и простой способ

8 кл 16 клапанов не важно!

Те кто уже сталкивался с этой проблемой наверняка знают, сколько нужно терпения, чтобы аккуратно загнать сухарики, в нужное место тарелки, как они бесследно улетают. Что при сборке, так и при расборке ГБЦ. И, наверняка многие уже пользовались «быстрым» способом разбора клапанов, при помощи молотка и подходящей длинной головки из набора инструмента…

Но вот о таком же способе, обратной сборки слышали не многие… Да да, он очень прост! Для этого подготовленный клапан с тарелкой и сухарями, нужно просо накрыть тряпочкой, сложенной в несколько слоев, либо плоским куском резины (камеры), + та же головка которой разбирали.

Выкладываю несколько кадров снятых на телефон, как есть, без цензуры. Я defender1985 и сам пробовал этот способ первый раз, и просто вАХАЮ. Повторяю, люди в кадре делают это в первый раз. Значит и у Вас получится )

Пригодилось — репост, пусть и другие пользуются! Спасибо.

Рассухариватель клапанов.

Делая ремонт транспортного средства, слесарь использует большое количество инструментов. А в некоторых ситуациях необходимым становится использование такого специального приспособления, как рассухариватель клапанов. Его главная задача ясна уже из названия — помощь специалисту в снятии сухаря клапана.

Что такое рассухариватель клапанов?

Поэтому в первую очередь будем разбираться, что представляет собой сухарь, где именно он располагается на клапанах и почему его съем можно сделать только с помощью специального инструмента.

Итак, как известно, основная задача выпускного и впускного клапанов заключается в плотном закрывании окна цилиндра двигателя, а также в открывании его в нужный момент.

Реализация данного процесса осуществима благодаря двум возвратным пружинам: они давят на тарелку, которая в свою очередь соединена со стержнем при помощи сухариков. Они-то, вместе с усилием пружин, и удерживают клапан при выполнении своей главной функции прочно в седле.

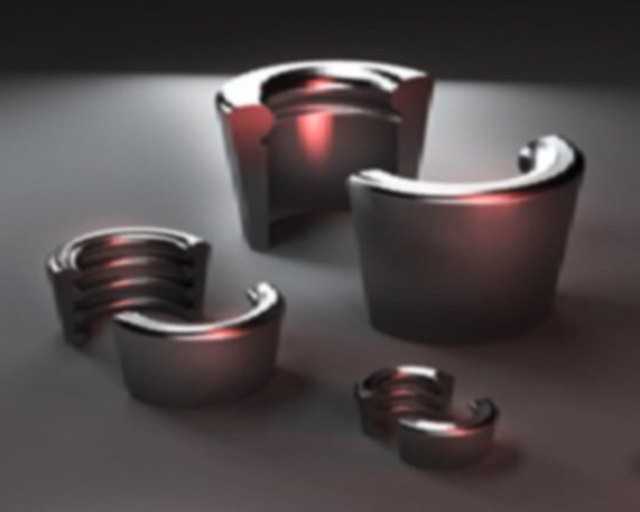

Выглядят эти сухарики как цилиндр небольшого размера, разделенный на две половины. Внутри его поверхности располагается шип, входящий в паз клапана. Наружный диаметр сухарей больше внутреннего диаметра тарелки. Следовательно, они очень надежно и сильно удерживаются – настолько сильно, что снять их можно только рассухаривателем.

Последний, кстати, является довольно простым сооружением, который можно соорудить самостоятельно. Для этого понадобится лишь 3 элемента: рычаг, кронштейн для нажатия на тарелку и удерживающий кронштейн.

Первый можно изготовить из металлической трубы (ее длина не должна превышать пол метра), диаметром от полутора до трех сантиметров, а два последних — создать по одной схеме, только у одного должно быть отверстие для крепления его на шпильке головки, а у второй – упорная шайба с внутренним диаметром меньше тарелки клапана, но превышающим его внутреннее отверстие.

Как рассухаривать клапана правильно?

По сути, технология демонтажа цилиндров сухарей является несложной задачей, с которой может справиться любой непрофессионал. Для этого нужно лишь заручиться технологической картой и рассухаривателем.

Итак, для того, чтобы сделать рассухаривание, потребуется выполнить следующие действия. В первую очередь необходимо кронштейн рассухаривателя с отверстием закрутить на шпильке головки с помощью гайки либо прикрутить болтом. А второй кронштейн установить на тарелку клапана и делать аккуратный нажим на конец рычага. Таким образом, двигаясь по клапану вниз, тарелка высвободит сухарики, которые после аккуратно снимаются. Далее за ними можно уже произвести снятие пружины и клапана.

Конечно, снять сухарики можно и любым другим подручным инструментом, но вот установить их обратно на свое место без специального приспособления у вас вряд ли получится. Поэтому перед началом ремонта необходимо подготовиться, то есть приобрести либо самостоятельно изготовить рассухариватель.

Как неправильно снимать сухари?

Многие для того, чтобы демонтировать сухарики, применяют отрезки трубы либо свечной ключ: один конец трубки ставят на тарелку клапана, а по второму делаются сильные удары молотком. В результате ударов происходит освобождение сухариков от тарелки, и они выскакивают со своих посадочных мест.

Однако иногда во время данного процесса может происходит залипание, в результате которого можно получить согнутую тарелку либо стержень клапана. Следовательно, если не хотите «нарваться» на лишние финансовые затраты, не испытывайте судьбу – используйте рассухариватель клапанов.

Рассухаривание клапанов

Рассухаривание клапанов K6A Jimny.

Капиталить двигатель начинают с ГБЦ. В ближайшее время предстоит разобрать свой К6А, поэтому заблаговременно в закромах джимни-клуба была найдена ГБЦ с прогоревшим клапаном. Я решил полностью подготовить голову, чтобы потом снять свою и сразу поставить новую.

Для начала снимаем с головы распредвалы.

ГБЦ K6A jimny распредвалы

Не нужно бояться, что распредвалы потом перепутаются, на них есть метки и в момент сбора головки все равно все встанет на свои места, если про это не забыть. Крышки постелей распредвалов тоже подписаны. E выпуск, I впуск.

Под распредвалами будут шайбы, которыми регулируют тепловой зазор, их можно просто поддеть отверткой и аккуратно вытащить, желательно положить их все по порядку, у каждой шайбы свой размер, поэтому если они не перепутаются, то потом нам будет проще регулировать зазоры.

регулировочная шайба клапана

Под регулировочными шайбами будут тарелки клапанов, которые нам и нужно рассухаривать.

Рассухаривание клапанов k6a

Для того чтобы рассухарить клапан, нам нужен либо специальный рассухариватель, либо обычный свечник с магнитным наконечником. Магнитный наконечник не даст сухарям улететь в неизвестном направлении, так как они очень маленькие, найти их потом будет очень проблематично.

Суть процесса проста, нужно надавить магнитной частью свечника на тарелку клапна, причем не просто надавить, а с силой, чтобы сухарь вылетел во внутрь свечника и примагнитился. Не нужно бить по свечнику молотком, как пишут эксперты вазоводы, достаточно просто надавить до конца хода пружины.

свечник с магнитным наконечником для рассухаривания клапанов

Потом все тарелки, сухари и пружинки нужно аккуратно сложить в коробочку, чтобы ничего не потерялось и не перепуталось.

тарелки клапанов с сухарями и пружинками

впускные клапана k6a

Как рассухарить клапана двигателя?

Рассухаривать клапана двигателя придется при его ремонте со снятием и разборкой головки блока цилиндров или при замене маслосъемных колпачков.

Существует как минимум три способа рассухаривания клапанов. Два из них с применением специального инструмента и один — рассухаривание ударом молотка. На примере двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099 рассмотрим каждый из них.

Что представляет собой рассухаривание клапанов?

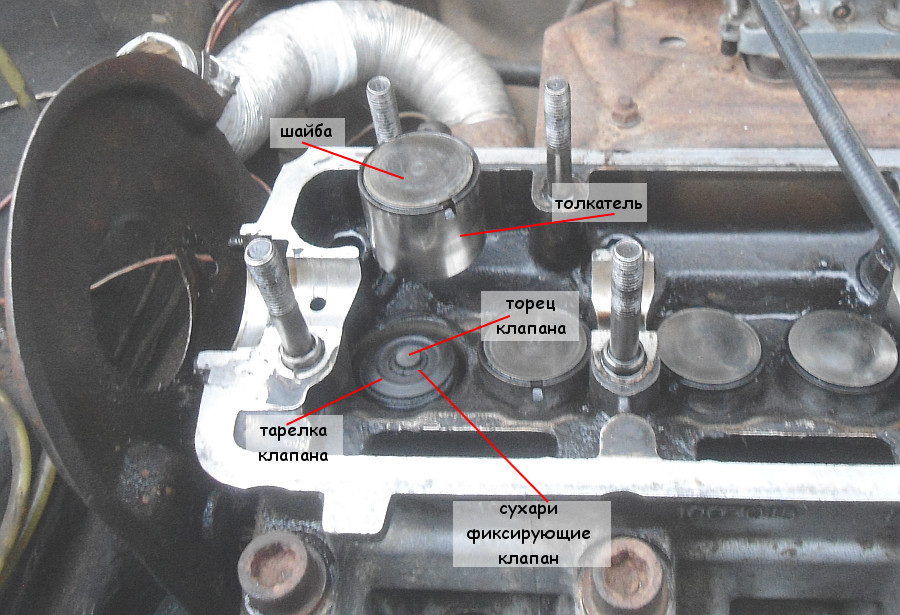

Клапан фиксируется двумя сухарями вставленными в проточку на его торце.

Сухари поджаты тарелкой клапана и упирающимися в нее пружинами. Для рассухаривания необходимо каким-либо образом отжать вниз (преодолевая сопротивление пружин) тарелку клапана и извлечь сухари. После чего можно будет снять тарелку, пружины и заменить, например, маслосъемный колпачок.

Как рассухарить клапана двигателя автомобиля?

Применительно к двигателю 21083 автомобилей ВАЗ 21083, 21093, 21099 рассухаривание клапанов может производится следующим образом.

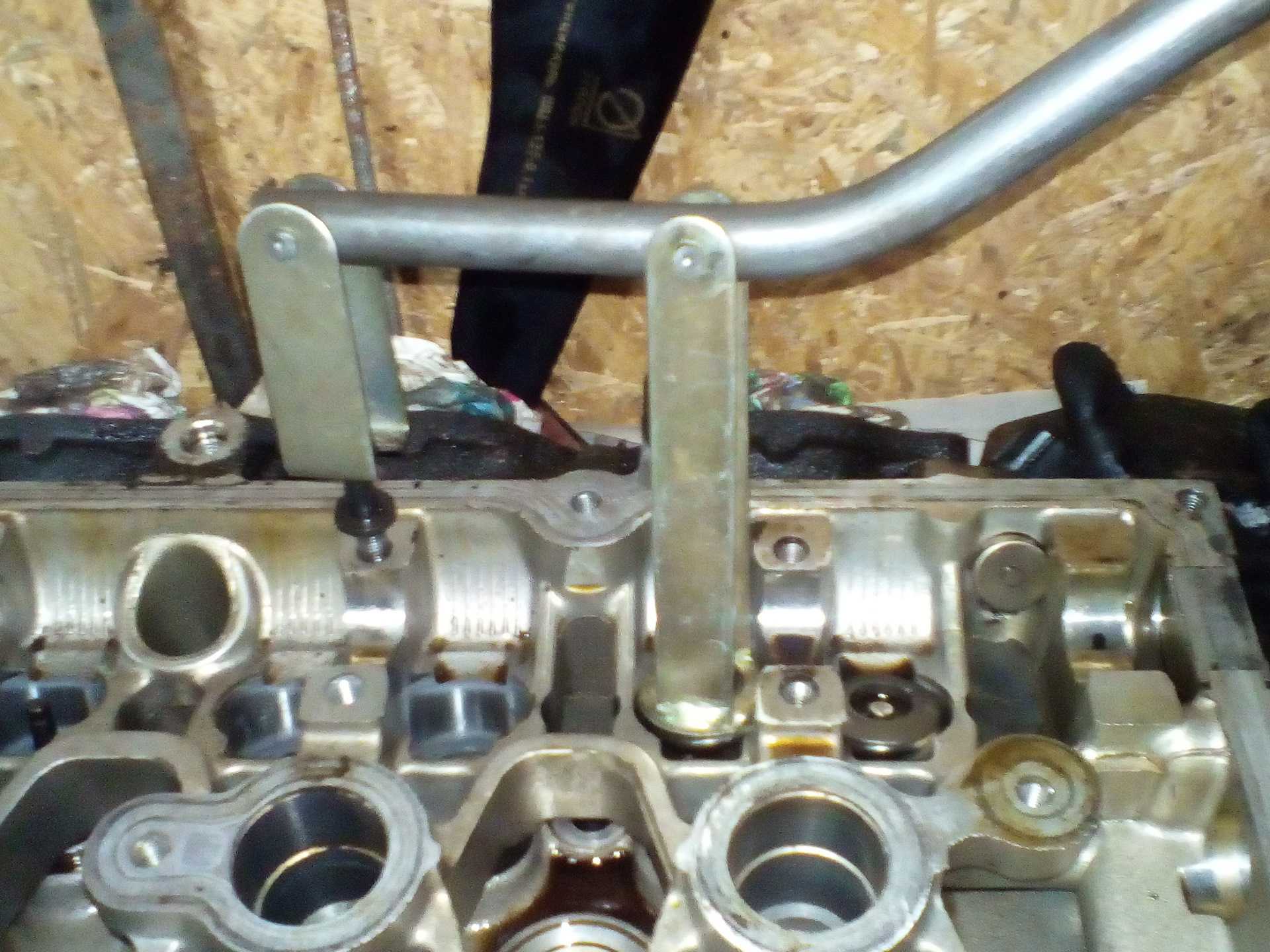

При помощи рычажного рассухаривателя клапанов 2108

Это приспособление удобно использовать как раз при замене маслосъемных колпачков, когда демонтаж головки блока не требуется. Подобных рассухаривателей несколько, под разные двигатели. Нам нужен именно 2108, так как у него опора по диаметру совместима с тарелкой клапана.

Порядок проведения работы следующий.

Рассухаривание проводится без демонтажа головки блока: снимается клапанная крышка, распредвал, в свечное отверстие под нужный клапан подсовывается пруток из мягкого металла (например, оловянный).

Рассухариватель одним концом цепляется за шпильку с навернутой на нее гайкой и опорой ставится на пружинную тарелку. Надавливая на ручку-рычаг приспособления, отжимаем вниз тарелку пружины клапана, извлекаем сухари пинцетом, магнитом или руками.

При помощи струбцины-съемника

Струбцинообразное приспособление можно использовать только на снятой головке блока.

Порядок проведения работы следующий.

На снятой головке блока: один конец струбцины упирается в тарелку клапана (снизу головки блока в камере сгорания), другой на тарелку пружины (сверху). При вращения винта струбцины пружина сжимается под действием давящего на нее упора и можно спокойно извлекать сухари. Струбцина может иметь насадки разного диаметра для упора в тарелки разных размеров, что позволяет применять ее не только на двигателе 21083, но и на многих других двигателях автомобилей разных производителей.

При помощи молотка и отрезка трубы

Этот способ рассухаривания клапанов подходит в случае, когда под рукой нет специальных приспособлений, а провести ремонт надо.

Порядок проведения работы следующий.

Берем молоток потяжелее и отрезок трубы диаметром чуть меньше диаметра тарелки клапана. Устанавливаем трубку на тарелку клапана и наносим по ней точный удар молотком. Трубка смещает тарелку вниз, сухари вылетают из своих пазов. Если с первого раза сухари не отделились, можно нанести повторный удар.

Минусом такой работы будет — непредсказуемая и неуправляемая траектория отстрела (а они отлетают как отстреливаются) сухарей от стержня клапана. После чего они либо безвозвратно теряются, либо на их поиски тратится время.

Поэтому перед ударом нужно предпринять меры к улавливанию сухарей. Например, разложить вокруг клапана тряпку.

Таким образом, при наличии определенный сноровки и опыта можно рассухарить клапана даже не имея специальных приспособлений. Но все-таки, так как такую процедуру приходится проделывать не часто, лучше использовать съемник-рассухариватель из тех, что описаны выше.

Источник

Как самому сделать рассухариватель клапанов

Хорошо, когда в любом гараже, не говоря уже о мастерской, имеется нужный инструмент. Но не всегда есть возможность купить его. Иногда проще сделать самому. Например, такое приспособление, как рассухариватель клапанов своими руками сделать выгоднее, чем приобретать.

Что такое рассухариватель и для чего он нужен

Для начала стоит вспомнить, как держатся клапаны в газораспределительном механизме любого двигателя. Итак, впускные и выпускные клапаны удерживаются в закрытом состоянии при помощи пружины. Она в свою очередь фиксируется на стержне клапана тарелкой и сухарями.

Чтобы извлечь клапан, необходимо сжать пружину и вынуть сухарики. Как раз с этой задачей должен справляться рассухариватель.

Для решения задачи существует специнструмент. Рассухариватели бывают двух основных типов:

• винтовые (в виде струбцины). Работают только на снятой с двигателя головке блока;
• рычажные (универсальные). С ними головку снимать не нужно;

Первый вариант позволяет освободить руки мастера, удерживая пружину в сжатом состоянии. Второй вариант требует постоянного участия хотя бы одной руки. Он состоит из длинного рычага, упора и кронштейна для фиксации на блоке цилиндров.

Как один вид приспособления, так и другой продается в магазинах. Но многие изделия имеют либо низкое качество, либо высокую стоимость. Поэтому стоит поискать чертежи для рассухаривателя клапанов, чтобы самому сделать надежный недорогой инструмент.

Что нужно, чтобы сделать рассухариватель самому

Для изготовления этого приспособления понадобятся, прежде всего, подходящие материалы. Для струбцинного варианта нужно иметь:

• Металлический профиль или листовой металл толщиной 10-15 мм;
• Пару крупных болтов или шпилек (из них будут изготовлены винты, поэтому длина каждого не менее 15 см);
• Две соразмерные с болтами гайки.

Для рычажного варианта необходимо заранее запастись следующими элементами:

• Металлическая труба или прут диаметром около 15 мм и длиной до 40-50 см;
• Две стальные полосы шириной  20-30 мм и длиной 5 см. Толщина около 3 мм.
• Две полосы шириной 20-30 мм, толщиной до 3 мм, длина 15 см;
• Два болта 6х25 мм с гайками и шайбами;
• Две стальные шайбы (можно изготовить самостоятельно). Первая имеет диаметр 25 мм, толщину около 3 мм, внутреннее отверстие 8 мм. Вторая  имеет диаметр чуть больший, чем тарелки пружин. Ее толщина не менее 5 мм.

Само собой, сделать рассухариватель клапанов без подручных инструментов не получится. Потребуется:

• Болгарка или ножовка по металлу;
• Сварочный аппарат (придется сделать несколько швов по 2-3 см);
• Тиски;
• Дрель и сверла по металлу;
• Гаечные ключи.

Изготовление винтового рассухаривателя

1. Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
2. После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
3. К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана – это будет опора.
4. Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Изготовление рычажного рассухаривателя

Универсальный рассухариватель клапанов сделать своими руками тоже не составит особого труда.

1. Изготовление рычага. Для этого прут или трубу необходимо выгнуть так, чтобы она приняла вид молнии. При этом изгиб должен быть смещен в одну сторону. Получится так, что дина одного конца около 15 см.
2. На коротком конце сверлятся два сквозных поперечных отверстия. Первое на расстоянии 1 см от края, второе – на расстоянии 12 см. Диаметры соответствуют имеющимся болтам.
3. Из коротких полос изготавливается П-образный кронштейн. На свободных концах просверливаются отверстия под болт. Перегородка выполняется из шайбы диаметром 25 мм с отверстием посредине. Кронштейн прикручивается к крайнему отверстию в рычаге.
4. Из длинных полос изготавливается аналогичный кронштейн и также крепится на рычаг за свободное отверстие.

Напоследок добавим, что в ряде случаев качественно и грамотно изготовленный самодельный рассухариватель клапанов ничем не уступает заводскому аналогу, а иногда даже превосходит его по ряду показателей. И, конечно же, стоимость инструмента будет заметно ниже сравнительно с аналогичными готовыми изделиями.

«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Приспособление для снятия и установки сухарей клапанов

Сухарное соединение обладает массой достоинств, но в его простоте заключается главная сложность: разобрать такое соединение (или, как говорят — «рассухарить») — задача непростая, и справиться с нею без специального инструмента крайне сложно. Для снятия сухарей нужно выполнить простую вещь — сжать пружины так, чтобы сухари вышли из углубления в тарелке, и тогда их можно снять буквально голыми руками. Но вот загвоздка: сжать клапанные пружины сложно, и если делать это, например, с помощью двух отверток, то можно провозиться несколько десятков минут, поранить пальцы, повредить шток клапана и в итоге с трудом добиться сомнительного успеха.

Для рассухаривания (а равно, и для установки сухарей, которая производится в обратном порядке, поэтому не менее проста) лучше использовать специальное приспособление, которое помогает легко сжать пружины и, удерживая их в таком положении, снять или установить сухари.

Рабочий орган приспособления — кольцевой упор, который при нажатии на пружины сжимает их. В ряде конструкций упор состоит из двух полуцилиндрических частей, которые при сжатии образуют цилиндр — так выполнены приспособления в виде щипцов. Компания JTC предлагает целый комплект щипцов с упорами разного диаметра, что позволяет работать с различными двигателями.

В комплект многих приспособлений входит и еще один важный инструмент — магнит, который позволяет легко извлекать выпавшие сухари.

Изготовление винтового рассухаривателя

1. Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
2. После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
3. К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана – это будет опора.
4. Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно??

Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно??

1. Заменить самому прогоревший клапан в домашних условиях легко, единственно вы должны знать, как снять головку с двигателя. А всю работу по замене и притирки клапана я объясню. Буду исходить из того что вы никогда не меняли прогоревший клапан или меняли клапан но не успешно (клапан не держит и двигатель троит) . Этот способ замены и притирки клапана подойдет для любой марки автомобиля, УАЗ, Жигули, Газ и т. д. все клапана в принципе одинаковы и только разница в размерах и расположении в головке двигателя, а притираются все одинаково. Первое что надо сделать перед заменой и притиркой клапана, купить притирочный порошок (порошок бывает разный, сухой и готовый к использованию) сухой притирочный порошок надо будет развести любым машинным маслом (проще взять то масло что заливаете в свой двигатель) готовый притирочный порошок уже разведен. Разводить притирочный порошок для клапанов так, насыпьте в любую небольшую емкость можно даже в пробку от бутылки (его много не надо а добавить всегда можно) и залейте маслом чтоб получилась каша средней густоты. Видов притирочного порошка много, в принципе подойдет любой, но лучше если он будет помельче. Также не забудьте купить новую прокладку под головку и сальники клапанов, даже если недавно меняли сальники клапанов все равно после притирки клапанов лучше поставить новые. Обычно прогорают выпускные клапана, я не разу не видел чтобы прогорел впускной клапан. Поэтому купите клапан или клапана на замену, если есть хороший рабочий клапан, то можно поставить и его. Клапана прогорают от разных причин, клапан был зажат, очень бедная смесь топлива (особенно если двигатель работает на газе) , большой износ направляющей втулки клапана (клапан сильно болтается в направляющей втулки) , или износ самого штока клапана (истирание штока клапана) . Приступим к замене прогоревшего клапана Совет, не снимайте с головки карбюратор и коллектор, они не мешают и вам меньше хлопот с разборкой лишних деталей. Первым делом надо рассухарить клапан, скорей всего съемника клапанов у вас нет, если есть то отлично, но можно обойтись и без съемника клапанов. Положите головку на ровную поверхность желательно крепкий стол или деревянный шит также можно постелить под нее резиновый коврик. Подложите под клапан который надо рассухарить любую железяку, главное чтобы клапан уперся в нее, возьмите трубку с внутренним диаметром от 13мм и больше главное чтобы она была не больше тарелки пружины клапана (для Жигулей) , для Уаза и Газа трубка должна быть не менее 16мм. Наставляйте эту трубку на клапан чтобы сухарики клапанов были внутри трубки, и бейте молотком по трубке обычно на 3 или 5 удар клапан рассухаривается и сухарики остаются в трубке и не теряются, единственно трубку прижимайте плотно к тарелки клапана чтобы она при ударе не отпрыгивала от тарелки клапана. Сразу скажу не бойтесь, пружина никуда не улетит и по руке не ударит. Клапан рассухарили, вытаскивайте его, вставляйте новый клапан и пошатайте его если биение около миллиметра то это еще терпимо можно оставить эту направляющую втулку клапана, но если в стороны клапан болтается сильно желательно направляющую втулку клапана заменить на новую. Как заменить направляющую втулку клапана

Для того чтобы выбить направляющую втулку клапана нужна специальная оправка которой у вас скорее всего нет, ну и не надо выбьем и без нее, возьмите кругляк миллиметров #510;12-13,5 или длинный болт #510;12мм для жигулевской головки, для Уаза и Газа кругляк #510;15-16мм или болт 16мм

Но есть очень важный момент, на котором я хочу заострить ваше внимание, выбивать направляющую втулку надо изнутри в сторону распредвала (снизу вверх) и очень важно выбивать надо очень тяжелым молотком полукувадочкой, удар недолжен быть очень сильный главное он должен быть тяжелый (направляющая втулка легко выйдет, и не будет крошиться). Если начнете выбивать втулку клапана легким молотком втулка будет крошиться, и будите только мучиться

рассухарить, торцовый ключ примерно на 17 и резко ударяешь молотком., Сухари выскочили

Засухарить сложнее, я большой отверткой отжимал пружину а пинцетом ставил сухари, какие с первого раза, а какие и с .
Рассухарить то можно.. а вот собрать обратно. Машина то какая. ?
Никак

рассухарить, торцовый ключ примерно на 17 и резко ударяешь молотком., Сухари выскочили. Засухарить сложнее, я большой отверткой отжимал пружину а пинцетом ставил сухари, какие с первого раза, а какие и с .
Рассухарить то можно.. . а вот собрать обратно. Машина то какая. . ?
Никак

Как рассухарить и засухарить клапана без рассухаривателя, и чтоб не сложно

Приспособление для снятия и установки сухарей клапанов

Сухарное соединение обладает массой достоинств, но в его простоте заключается главная сложность: разобрать такое соединение (или, как говорят — «рассухарить») — задача непростая, и справиться с нею без специального инструмента крайне сложно. Для снятия сухарей нужно выполнить простую вещь — сжать пружины так, чтобы сухари вышли из углубления в тарелке, и тогда их можно снять буквально голыми руками. Но вот загвоздка: сжать клапанные пружины сложно, и если делать это, например, с помощью двух отверток, то можно провозиться несколько десятков минут, поранить пальцы, повредить шток клапана и в итоге с трудом добиться сомнительного успеха.

Для рассухаривания (а равно, и для установки сухарей, которая производится в обратном порядке, поэтому не менее проста) лучше использовать специальное приспособление, которое помогает легко сжать пружины и, удерживая их в таком положении, снять или установить сухари.

Рабочий орган приспособления — кольцевой упор, который при нажатии на пружины сжимает их. В ряде конструкций упор состоит из двух полуцилиндрических частей, которые при сжатии образуют цилиндр — так выполнены приспособления в виде щипцов. Компания JTC предлагает целый комплект щипцов с упорами разного диаметра, что позволяет работать с различными двигателями.

В комплект многих приспособлений входит и еще один важный инструмент — магнит, который позволяет легко извлекать выпавшие сухари.

Рассухаривание клапанов

Другие случаи, в которых требуется демонтаж ГБЦ

Конечно, снимать ГБЦ требуется не при каждой поломке. Это необходимо лишь, если нужен серьезный ремонт. К таким «крупным» случаям относятся:

1. Износ прокладки.
2. Образование нагара на деталях.
3. Деформация клапанов.
4. Необходимость замены направляющих втулок.
5. Выход из строя распредвала и т.п.

Конечно, ремонт самостоятельный или в сервисе в любом случае подразумевает определенные финансовые затраты. Чтобы обеспечить бесперебойную работу двигателя, нужно регулярное проведение диагностики головки блока цилиндров. Рекомендуется использование качественного топлива. Кроме того, старайтесь не допускать перегрева автомобиля – из-за этого ГБЦ может повести.

Если какие-то моменты остались вам непонятными, то вы можете наглядно ознакомиться с процессом замены клапанов, посмотрев видео:

Рассухариватель клапанов универсальный своими руками

Что такое сухарь крепления пружины клапана

Сухарь крепления пружины клапана — это маленькая деталь, которая состоит из двух одинаковых частей, если сложить эти части вместе, то получится конический цилиндр. На внутренней стороне сухарей сделаны крепления, при помощи которых сухарь крепится к стержню клапана. На стержне клапана обязательно присутствуют проточки, куда вставляются крепления сухаря.

Клапанная пружина всегда стоит в сжатом состоянии. Пытаясь разжаться, она толкает тарелку клапана вверх. Тарелка клапана обжимает сухарь вокруг стержня клапана. Сухарь, который держится за проточки на стержне клапана, не дает тарелке двигаться вверх и тем самым разжиматься клапанной пружине. Именно за счет этого клапан закрепляется в клапанном седле.

Советы по монтажу

Перед установкой валов поршень первого цилиндра должен находиться в «верхней мёртвой точке». Чтобы этого добиться, вращают коленвал, захватив его за винт крепления шкива генератора. Здесь нужен ключ «на 17».

Шкив генератора и два шкива валов ГРМ

На распредвалах есть шипы, а на шкивах сделаны выемки. Каждый шкив снабжён меткой, которая должна смотреть вверх. Схема, показанная на фото, соответствует верхнему положению поршня 1. Именно так устанавливают валы при монтаже.

Выставлять коленвал можно по метке, которая находится на узле КПП (фото 1). Так делают перед монтажом ремня.

Разные вспомогательные элементы

Чтобы правильно выставить натяжение, пользуйтесь базовыми советами. А можно поступить проще: при демонтаже отмечают, под каким углом был закреплён натяжной ролик. Ключ-пластину (фото 2) выставляют под нужным углом и затягивают фиксирующую гайку (усилие 40 Н*м).

Как прикручивать ГБЦ

Резьбовую часть винтов смазывают моторным маслом. Затем, выдерживая усилие 20 Н*м, винты закручивают в нужном порядке (см. фото).

Рекомендуемая последовательность (монтаж)

Второй проход – каждый винт поворачивают на угол 90 градусов. На третьем проходе винты доворачивают ещё на 90 градусов.

Химия

Корпус подшипников будет соединён с крышкой ГБЦ. Само соединение должно быть герметичным. На кромку корпуса по периметру наносят герметик: КЛТ-75М, Локтайт-574 и т.п. Прокладка ГБЦ при монтаже не смазывается в принципе – от графита или солидола будет только вред. Кто-то мажет графитовой смазкой стержни клапанов, что тоже не правильно. Нужно использовать моторное масло.
