Замена
Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:
Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;
Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;
Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
Параллельно советуем проверить проводку;
Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП
Это явно не в ваших интересах;

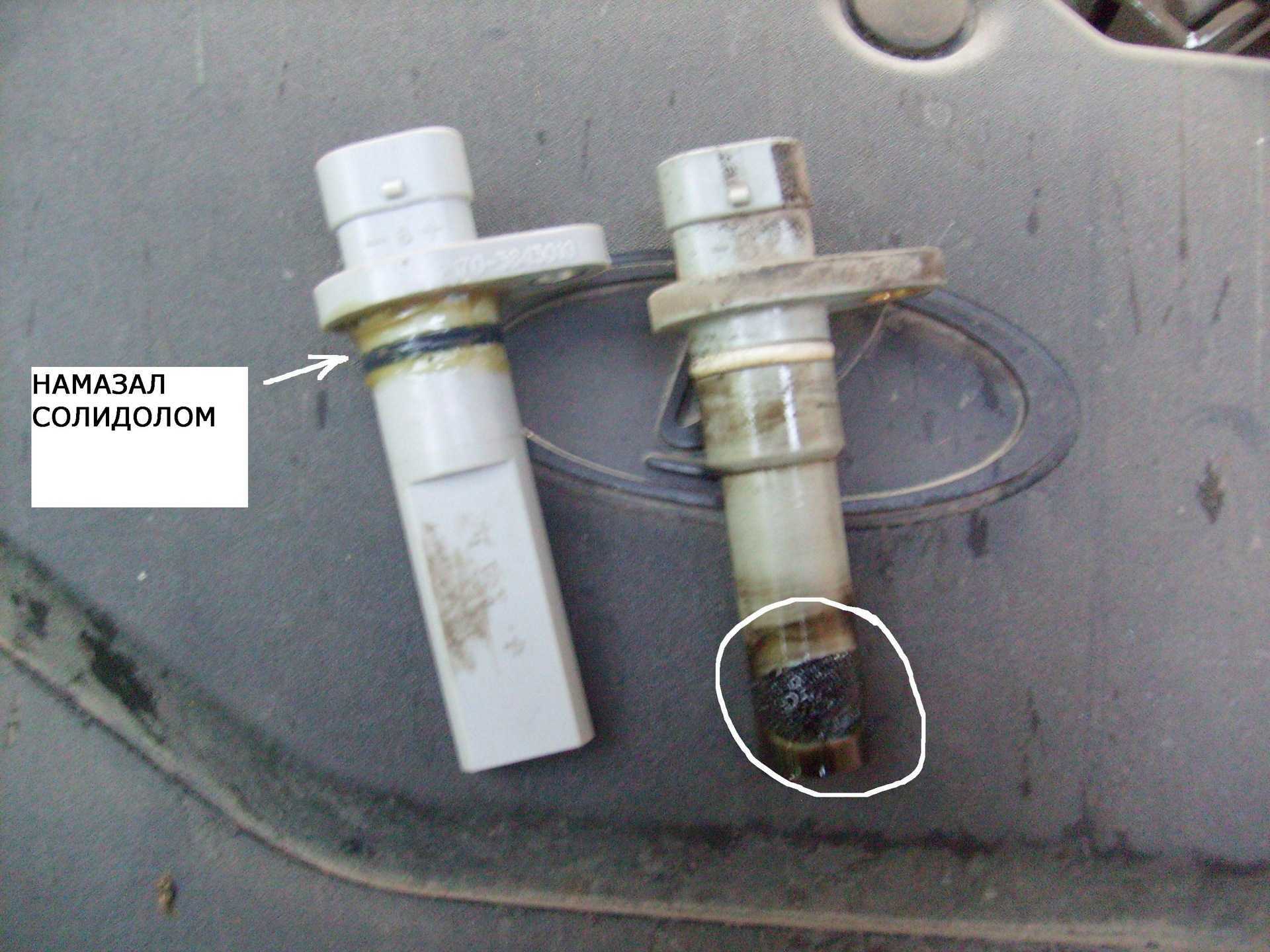

Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
Сборка выполняется в обратной последовательности;

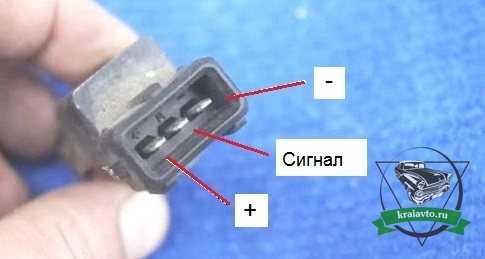

Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание
Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.
Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:
- 1 соответствует «+»;
- 2 обозначает выход сигнала;
- 3 — это «-«.
После выполненной замены элемента, не забудьте проверить устройство в действии. Для этого можно свесить передние колеса, либо просто проехаться на машине по округе. Если спидометр и одометр показывают правильную информацию, можно считать выполненную своими руками работу успешной.
Загрузка …
Как заменить датчик скорости на ВАЗ 2110-ВАЗ 2112?
Примечание!
На автомобили десятого семейства устанавливались за всё своё время, пока она была на конвейере, различные детали, различные двигателя и конечно же датчики были тоже различные, таким образом Вам может попасться датчик от которого исходят провода и на конце у этих проводов находится колодка (см. правое фото), так же Вам может попасться датчик от которого не чего не идёт, а разъём только выходит (см. левое фото), снимаются они очень похоже между собой и заворачиваются в одно и то же место, показывать как оба датчика снимать нужно мы не будем, а приведём пример лишь на одном, от которого не идёт проводка!
1. При работе с электроникой, обесточить всю бортовую сеть нужно, по средством скидывания клеммы минус с АКБ, как только это сделаете, отсоедините колодку проводов от датчика, чтобы это сделать, боковые фиксаторы на колодки сожмите и потяните её на себя, тем самым её отсоединить можно будет, после чего рукой попытайтесь открутить датчик против часовой стрелки, если не получится, тогда берите гаечный или накидной ключ и сорвать датчик попытайтесь за его грани, потом об хватившись рукой отверните и снимите его с коробки.
Примечание!
Вынимайте датчик строго вертикально и аккуратно, потому что он в привод спидометра входит и если вдруг шток у датчика обломится и в привод упадёт, то потом привод снимать придётся, отворачивается он ключом на 10 и разбирать его, чтобы этот осколок достать оттуда, более подробно привод на фото ниже показан:
2. Устанавливается датчик скорости в обратном порядке снятию, штоком который внутри датчика расположен, попадите в привод спидометра и заверните после этого датчик до упора (До дури только не закручивайте, знайте меру), после проделанной операции подсоедините провода к датчику и заводите двигатель у автомобиля, проедьтесь и убедитесь что датчик работает верно.

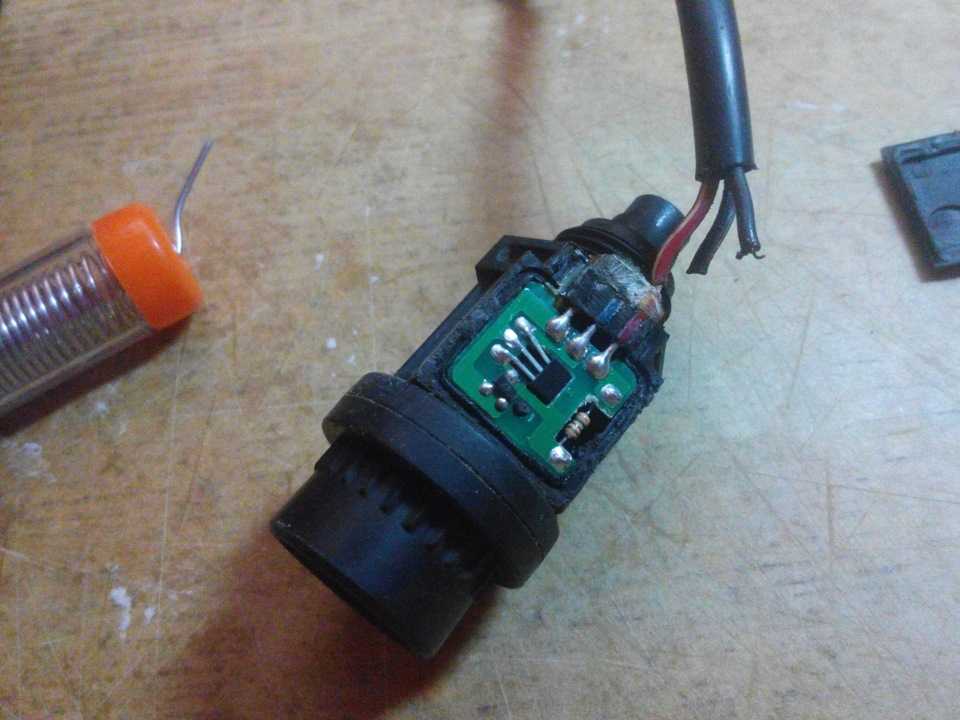

3. Если же Вам нужно проверить датчик на работоспособность, то делается это следующим образом, от датчика у которого провода идут, есть три провода, если проводов никаких не идёт а проводка подсоединяется, то же самое, опять же те же самые три провода, один заземление, другой напряжение, а третий импульсный сигнал, вольтметр нужно будет подсоединить к клемме импульсного сигнала, а второй его контакт заземлить на движок или на кузов, вывесив одно из передних колёс у автомобиля, начните его вращать (Удобней гораздо когда помощник его крутит) и смотрите за показаниями прибора, если напряжение меняется, то в этом случае датчик исправен и не требует замены.
Примечание!
Датчик как Вы уже поняли снимать нельзя, поэтому к клемма подсоединить ничего не получится, так как они закрыты, чтобы всё сделать как надо, возьмите иголку, проткните где ни будь изоляцию у датчика (Иголка маленькая нужна) и найдите именно тот самый контакт и сделайте так, чтобы иголка соприкоснулась с проводом, а потом уже к ней подсоедините вольтметр и проверьте напряжения, тем самым поняв исправен датчик или же нет!
Дополнительный видео-ролик:
Подробный процесс замены датчика, Вы можете увидеть в видео-ролике который мы разместили ниже:
Почему не работает спидометр на ваз 2110, основные причины неисправностей
Приборы в автомобиле помогают ориентироваться водителю в дорожной обстановке и следить за работой узлов и агрегатов
Спидометр – важное устройство, расположенное в центральной части щитка приборов. Его стрелка показывает скорость движения автомобиля. Если спидометр не работает, то водитель подвергает себя и пассажиров опасности
Кроме того, он может получить штраф за превышение скорости от сотрудников ГИБДД. Исправная работа прибора поможет избежать неприятностей на дороге
Если спидометр не работает, то водитель подвергает себя и пассажиров опасности. Кроме того, он может получить штраф за превышение скорости от сотрудников ГИБДД. Исправная работа прибора поможет избежать неприятностей на дороге.
В этой статье разберём детальнее причины отказа спидометра на ВАЗ 2110 и способы их устранения.
Признаки поломки спидометра
Основные признаки неработающего спидометра такие:
- при движении автомобиля стрелка остаётся на месте;
- во время движения стрелка дёргается или застывает на месте;
- спидометр работает, пока двигатель не прогрет до рабочей температуры, а позже стрелка замирает и не двигается.Спидометр занимает центральную часть приборного щитка. Стрелка прибора показывает скорость движения автомобиля
При появлении описанных признаков следует проверить работу спидометра, найти причину и устранить её. Диагностика и ремонт приборов на ВАЗ 2110 с инжектором и карбюратором проводится по-разному.
Причины неисправности на ВАЗ 2110 с карбюратором
В «десятке» с карбюратором крутящий момент передаётся от шестерни в коробке переключения передач (КПП) через гибкий вал на механизм спидометра. В большинстве случаев именно вал может быть причиной неисправности.
Гибкий привод в оболочке — основная причина неисправности спидометра
Если перестал работать спидометр, в первую очередь проверяют места крепления гибкого привода. Подтяните гайки.
Если и после подтяжки спидометр не работает, то, вероятно, произошёл обрыв вала или возникла поломка в механизме на приборном щитке. В этом случае гибкий вал подлежит замене. Такой ремонт можно выполнить своими руками.
При установке нового привода избегайте сильных изгибов. Неверная установка вала приведёт к возникновению неприятного стука.
Если с гибким валом и механизмом приборного щитка всё в порядке, то проблема в шестерёнке. Она расположена внутри КПП. Такой ремонт рекомендуем проводить на СТО.
Почему не работает на «десятке» с инжектором
На ВАЗ 2110 с инжектором установлен электронный спидометр. Он размещён на приборном щитке. Если неисправность в нём, то меняют щиток в сборе. Запчасти для ремонта не поставляются отдельно. Но в 90% случаев неисправность скрыта в другом месте.

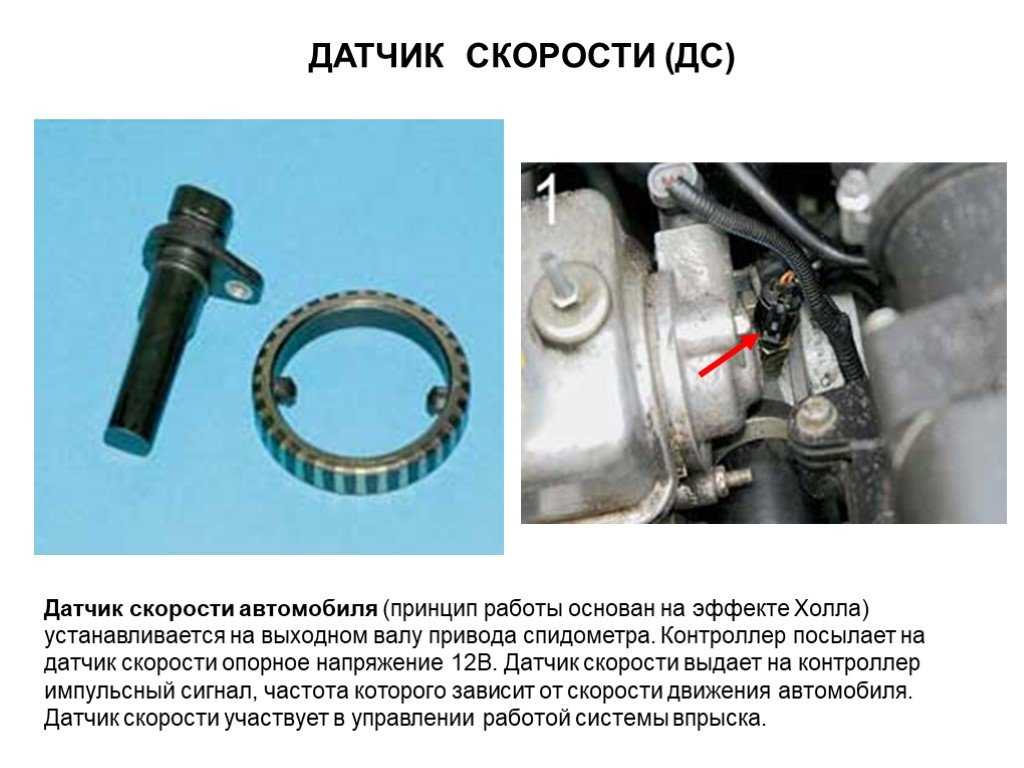

Датчик скорости с проводком подходит на ВАЗ 2110, 2109, 2112, 2113

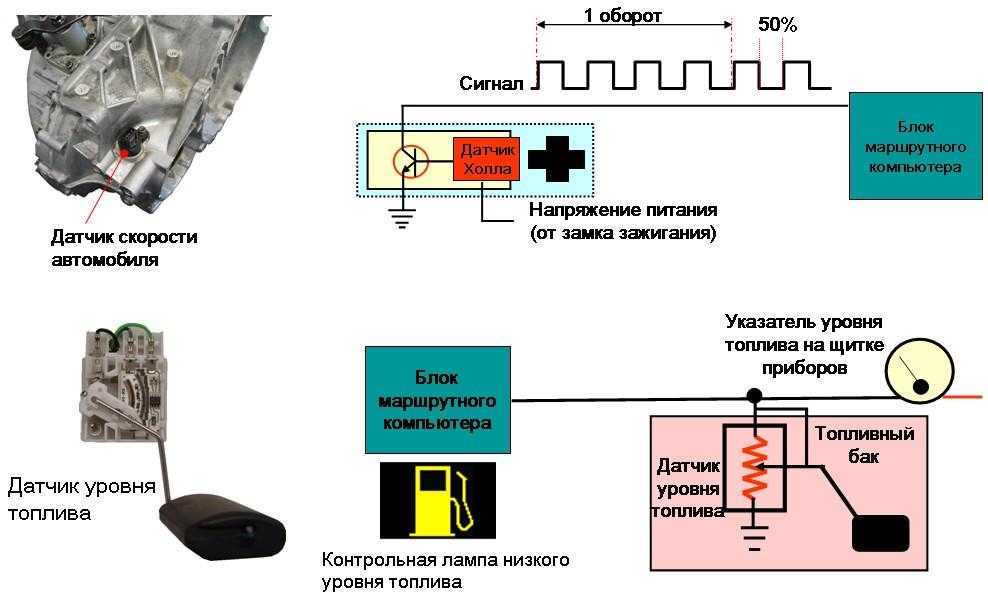

На спидометр ВАЗ 2110 приходит управляющий сигнал с датчика скорости (ДС). Он вкручен в коробку переключения передач автомобиля. Крутящий момент передаётся через две шестерёнки, установленные на валу КПП.
Первая причина – загрязнение датчика скорости. Подкапотное пространство ВАЗ 2110 не отличается чистотой. Грязь и масло могут стать причиной того, что спидометр глючит. Поломка устраняется промывкой и просушкой ДС.
Датчик скорости расположен на коробке переключения передач. Добраться к нему удобнее сверху, а не с низу автомобиля
Вторая распространённая причина – это плохой контакт или его полное отсутствие. Необходимо проверить проводку, контакты на соединительных фишках, предохранитель в монтажном блоке. Если с контактами и проводами всё в порядке, то проверить сам датчик скорости.
Неработающий ДС – это третья причина, по которой может не работать спидометр на «десятке». Диагностику датчика самостоятельно делают так:
- Выкручивают датчик из коробки переключения передач.
- Подсоединяют к приводу датчика шуруповёрт или дрель.
- Включают зажигание.
- Вращают привод датчика против часовой стрелки.
Если стрелка двигается, то датчик исправный, а причину неработающего спидометра надо искать внутри КПП. Её неопытный водитель устранить сам не в силах. В этой ситуации обратитесь на станцию техобслуживания. Если стрелка стоит на месте – меняйте датчик.
Провести самостоятельную диагностику и устранение большинства причин неработающего спидометра на ВАЗ 2110 под силу каждому. Но если нет уверенности в собственных силах или проблема скрыта в коробке переключения передач, то лучше прибегнуть к помощи специалистов по ремонту автомобилей. Помните: превышение скорости – основная причина ДТП!

- Александр
- Распечатать
Ремонт и замена
Демонтаж производим по схеме:
- Обесточиваем машину, сняв разъем «-» с АКБ;
- Отсоединяем от датчика разъем проводов, и запоминаем, какова их распиновка;
- Сам датчик откручиваем рукой. Если не получается, используем ключ 21 или 22 (могут быть конструкционные различия);
- Заодно проверяем, как себя чувствует привод. После снятия датчика нужно открутить гайку, при помощи которой привод прикреплен к КПП. Извлекать нужно очень аккуратно, так как уронив шток в коробку передач, придется разбирать и ее. Новый привод имеет резиновое кольцо, которое перед установкой смазывают трансмиссионным маслом.
Новые приборы устанавливаем, соблюдая обратную последовательность. Снова-таки – особое значение имеет распиновка проводов.
Внутри колодки смотрим как обозначена распиновка. И с помощью мультиметра при включенном зажигании определяем, на какой разъем идет подключение какого провода.
Если мультиметр показывает «минус», а этот провод вы подключили на разъем плюс, значит нужно срочно поменять полюсность. Вот в этом отношении лучше брать ту колодку, что мы советуем.
Но если такового не оказалось, можно и обычную. В этом случае распиновка такова: 1 – «+», 2 – выход сигнала, 3 – «-».
Проверяется привод, а также работа в целом во время движения автомобиля, или при вывешенных передних колесах.
Замена датчика скорости ВАЗ 2110
Основная причина неполадок спидометра – отказ датчика скорости, и если ДС неисправен, его необходимо поменять. На «десятке» ВАЗ заменить датчик несложно, практически любой водитель эту работу может выполнить самостоятельно. Особенно просто производится операция на машине с 8-клапанным двигателем. Приступаем к замене:
- ставим автомобиль на ровной горизонтальной плоскости, без ямы или автоподъемника здесь можно обойтись;
- находим датчик – он располагается сверху на корпусе коробки передач, неподалеку от масляного щупа;
- чтобы отсоединить штекер от датчика, надавливаем на скобу фиксатора;
- ключом на 22 против часовой стрелки отворачиваем сам датчик, часто ДС отворачивается усилием руки;
- устанавливая новую деталь, применяем усилие руки, заворачивать ДС ключом не рекомендуется, можно поломать деталь или сорвать резьбу.
При установке ставим на место разъем, он должен установиться на место со щелчком, на этом работу можно считать законченной. При достаточной сноровке такая операция выполняется за 5-10 минут.
Нередко автовладельцы встречаются с проблемой, когда после замены датчика стрелка спидометра начинает «врать» – показывать не ту скорость. Следует учесть, что для ВАЗ «десятки» разработаны несколько типов ДС, и они имеют разные каталожные номера
При покупке следует обратить внимание на номер вышедшего из строя датчика, и приобретать необходимо новую деталь только с такой же маркировкой
Меняем электронный датчик
1.Обесточиваем бортовую цепь авто.
2.Отверткой ослабляем хомут гофры, и снимаем ее.
3.Отсоединяем провода от ДС, отодвинув защелку.
4.Ключом на 10 откручиваем гайку крепления датчика.
5.Извлекаем старый датчик, устанавливаем новый, закручиваем гайку.
6.Подсоединяем гофру.
7.Подключаем клемму массы.
