Признаки пробития прокладки ГБЦ

Когда вы решили проверить уровень масла в вашем автомобиле, то на щупе вместо масла появилась белая пена. Такая же пена может появиться и под пробкой горловины для заливки масла. Это признаки того, что в масляную систему двигателя проникла охлаждающая жидкость. Причиной этого может быть только пробитая прокладка ГБЦ. Тут надо заметить, что в очень редких случаях такое может случиться, если появились трещины в блоке цилиндров (прокладка при этом может быть совершенно не повреждённой). В любом случае, если вами была обнаружена такая белая жидкость, то надо «бить тревогу» и, либо самому начать устранять эту проблему, либо обратиться в ближайшую автомастерскую за квалифицированной помощью.
Появляется густой белый пар из выхлопной трубы вашего автомобиля, когда двигатель работает. Иногда с капельками влаги. Это свидетельствует о том, что охлаждающая жидкость проникла в цилиндры. Косвенно на это может указывать то, что резко снизится уровень охлаждающей жидкости. Это и понятно, так как она вылетает через выхлопную трубу. Но белый дым не всегда может говорить вам о пробитой прокладке ГБЦ. Такой дым может появиться и тогда, когда вы прогреваете мотор, когда много конденсата. Или когда высокая влажность в сырую погоду. Это нормальное явление и паниковать тут не следует. Если у вас действительно пробило прокладку ГБЦ, то белый пар будет идти из выхлопной трубы постоянно и в обильном количестве.
В расширительном бачке появляются масляные пятна и масляная плёнка. Масляные образования могут появляться и в радиаторе. Если вы это заметили, то с большой долей вероятности поможет вам определить, что нарушена целостность прокладки головки блока цилиндров

В любом случае следует обратить на это внимание. Интересно, но встречаются и такие «спецы» которые умудряются промывать систему охлаждения отработанными моющими средствами

Но на таких «специалистов» не надо обращать внимание и будем считать, что к нам это не подходит.
Если в горловину вашего радиатора равномерно поступают газовые образования, напоминающие пузырьки от шампанского, то это может говорить о том, что из камеры сгорания в охлаждающую жидкость попадают выхлопные газы. Вероятнее всего, что где-то есть отверстие, через которое и поступают выхлопные газы и причиной этого может быть пробитая прокладка головки блока цилиндров. Если пузырьки появляются в процессе замены охлаждающей жидкости, то не обращайте на это внимание, но если этот процесс идёт постоянно, значит надо искать причину.
Если выхлопные газы вырываются наружу через прокладку ГБЦ, то такое явление встречается не очень часто. Заметить это можно достаточно легко, надо только присмотреться. Но забывать про это тоже не надо – ведь неизвестно, что может произойти. Более распространена ситуация, когда из-под головки блока цилиндров появляются масляные разводы. В таком случае надо попытаться затянуть болты крепления ГБЦ. Но в этом случае надо чётко следовать инструкции, а то можно сделать ещё хуже. Затягивать шпильки болтов надо в строгой последовательности и с таким усилием, который рекомендован изготовителем. В противном случае можно сорвать резьбовое соединение или сломать шпильку. Используйте для этого динамометрический ключ. Если у вас его нет в наличие, то возьмите у кого нибудь либо приобретите в магазине.
Бывают случаи, когда прокладка ГБЦ получает пробой между цилиндрами. Найти такую поломку очень сложно, так как тут будут отсутствовать любые явные признаки этого. На это будет указывать только повышенный расход топлива и понижение мощности автомобиля. Способствовать этому может много причин. Поэтому, воспользуйтесь для диагностики этой неисправности компрессометром. Если в одном из цилиндров пропала компрессия (либо в нескольких), то это напрямую может указывать на то, что пробило прокладку ГБЦ .

В заключении можно сказать о том, что если вы установили, что у вас пробило прокладку, то ни в коем случае не надо откладывать ремонт. Лучше сразу обратиться в автосервис и устранить эту проблему.

Удачи на дорогах!

Проголосуйте, понравилась ли вам статья?

9 ASHIKA

Продукция этого бренда относится к бюджетной категории, но это совершенно не означает слабые эксплуатационные характеристики. Даже напротив – фирма ASHIKA за малые деньги предлагает достойный продукт. Это подтверждают потребители европейского рынка, знающие толк в качественном товаре (даже можно сказать, что по сравнению с российскими автолюбителями, они достаточно избалованы).

Основные поставки уплотнительных систем этого итальянского производителя осуществляются для автозаводских конвейеров в Южной Корее. Такие популярные марки, как, HYUNDAI, DAEWOO и KIA имеют в нашей стране славу надежных и неприхотливых автомобилей. И большая заслуга в этом отчасти принадлежит герметизирующим системам ASHIKA. Однако, как и другие популярные бренды, на рынке он сопровождается изрядной долей подделок, поэтому при выборе продавца следует проявлять необходимую в таких случаях избирательность.

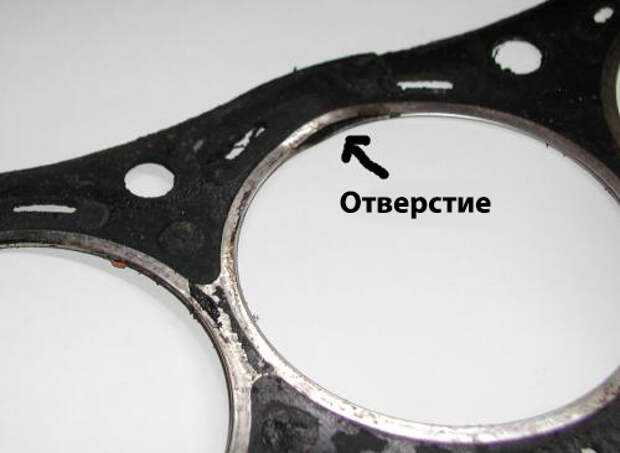

Прогар прокладки между двумя соседними камерами сгорания

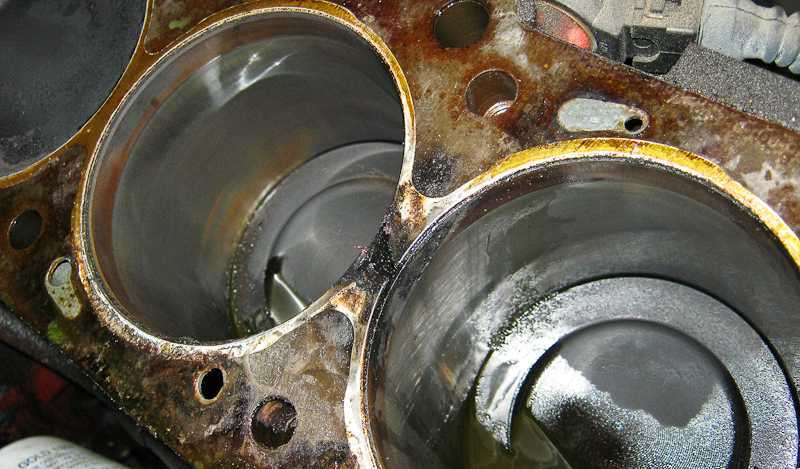

Прогар прокладки между 2 и 3 цилиндром. Ожидаемо, так как компрессия в них упала.

Отдельно стоит отметить случай, когда прокладка прогорает между двумя соседними камерами сгорания. Явных, визуальных признаков такого прогара нет.

Зато есть симптомы, говорящие о прогаре такого характера — снижение мощности двигателя, высокий расход топлива, трудный пуск при полностью исправных системах зажигания, питания и отрегулированном газораспределительном механизме.

Диагностика

Замер компрессии

В случае пробоя прокладки компрессия в двух соседних цилиндрах будет на порядок ниже номинальной, что говорит о пробое.

В этом случае при замене прокладки стоит внимательно изучить место прогара, возможно, там появилась раковина или микротрещина, а она и дальше будет вызывать прогар прокладки именно в этом месте.

Узнаем пробой прокладки

Диагностика простая, под силу даже новичку-автомобилисту.

Проверить целостность прокладки можно одним из нескольких способов:

визуальный осмотр крышки радиатора, внимательно посмотреть на расширительный бачок охлаждающей системы. Не лишней будет проверка горловины заливки масла. Достаточно открутить ее и уже в своих руках рассмотреть. Если на крышке виден налет оранжевого цвета, значит это результат попадания антифриза в двигатель. В случае проникновения масляной жидкости в антифриз, радиаторная крышка покроется маслянистыми следами;
запуск мотора. Нужно понаблюдать, выходит ли дымовое облако из отверстия между прокладкой и БЦ. Не должны слышаться посторонние визжащие звуки;
стоит удостовериться, что выхлопная труба не выдает пар. На его наличие указывает прогар ГБЦ. Иногда выходят выхлопы со сладковатым запахом. Одновременно с такими симптомами может понизиться в радиаторе уровень ОЖ.

Еще одним проверенным методом является поступление выхлопных газов в отсек охлаждения. Здесь также придется положиться на визуальный осмотр. Нужно снять радиаторную крышку, чтобы убедиться в отсутствии сильного извержения.

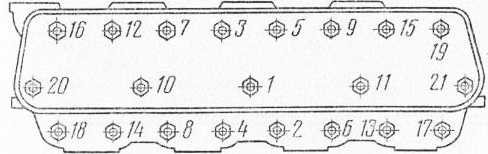

Особенности замены прокладки ГБЦ МАЗ

Поставьте метку — она упростит установку запчасти.
Ослабьте ролик.
Снимите кожух ремня.
Демонтируйте ролик и шестерню распределительного вала.

После этого приступайте к выполнению второй части:

Выкрутите с кожуха все болты и снимите прокладку ГБЦ. Извлекайте воздушный фильтр только с корпусом.
Отсоедините все тросики и шланги.
Открутите блок подогрева и отсоедините крышку.
Слейте тосол после того, как открутите краник на радиаторе.

Третья часть по замене ГБЦ МАЗ:

Снимите «штаны» коллектора, после чего отсоедините от ГБЦ патрубки и провода дитчиков.
Снимите возвратную пружину.
Демонтируйте провода с датчика тамблера и холла.
Почистите верхнюю часть бока цилиндра.

Как проверить прокладку головки блока цилиндров

Для проверки прокладки ГБЦ не нужно специального оборудования или большого автослесарного опыта. Процедура включает в себя:

Пена из под крышки бачка — еще один признак пробитой прокладки ГБЦ.

Проверка выхлопного дыма. Если он белый, то есть содержит много пара, внутрь цилиндров попадают посторонние жидкости. Если в системе охлаждения используется антифриз, дым характеризуется сладковатым запахом, а в радиаторе быстро падает уровень ОЖ.

Проверка крышек расширительного бачка и радиатора и горловин для залива моторного масла. Рыжеватая эмульсия образуется на крышке горловины при попадании антифриза в мотор. А при попадании масла в систему охлаждения появляются отложения на крышках радиатора и бачка.
Проверку герметизации прокладки ГБЦ при включённом двигателе. Не должно быть дыма и звенящих посторонних звуков.
Проверку наличия выхлопных газов в охлаждающей системе. Для этого надо посмотреть в расширительный бачок или радиатор, сняв крышку. При большой утечке жидкость бурлит. Слабое стравливание выхлопных газов определяют с помощью воздушного шара, целлофанового пакета или презерватива.

2 ELRING

Фирма ELRING является одним из поставщиков запчастей на конвейер Мерседеса, и вопрос о качестве прокладок ГБЦ этого производителя можно не задавать – оно просто отличное. Заводы концерна расположены по всему миру, но основа компании находится в Германии – именно сюда стекается вся продукция для выбраковки перед реализацией. Скрупулезное отношение немцев к деталям покупателю на руку – если на товаре указано лишь «Germany» и отсутствует надпись «сделано в», то это означает, что продукт подвергался проверке на качество и упаковывался на территории Евросоюза, а изготовлен был на заводе в другой стране.

В любом случае, характеристики будут на высоте, потому как бренд очень дорожит своим именем и репутацию на сиюминутную прибыль ни за что не променяет. Ассортимент продукции охватывает широкий ряд автомобильных моделей, среди которых нашлось место и для отечественных ВАЗ. Чего и стоит опасаться, так это подделок – металлическая прокладка может быть и похожа на оригинал, но качество иметь другое

Если точнее – то речь идет о его полном отсутствии, поэтому к выбору продавца такой важной детали следует подойти более тщательно

Основные симптомы поломки

Автомобилист может самостоятельно определить повреждение уплотнительного элемента по нескольким признакам. Более точная диагностика возможна с использованием специализированного оборудования. Поэтому лучше обратиться в техцентр, располагающий материально технической базой для проведения работ такого типа. Признаки поврежденной прокладки:

Нестабильная работа агрегата. Мотор троит. Этот признак подтверждает прорыв прокладки между камерами сгорания. При сжатии топливовоздушная смесь переходит из одного цилиндра в другой. Из-за этого невозможно обеспечить требуемую компрессию. Агрегат работает нестабильно.
Светлый дым или пар из выхлопной трубы. Проявляется при попадании тосола в камеру сгорания. Под действием высокой температуры антифриз испаряется. Это выражается выходом пара вместе с продуктами горения в атмосферу. Кроме этого, прорыв уплотнительного элемента между каналом с тосолом и рабочим цилиндром может выражаться в постоянном снижении уровня антифриза.
Утечка антифриза из расширительного бачка. По причине того, что прогорела прокладка головки, охлаждающая жидкость уходит в поддон картера или рабочие цилиндры.
Появление эмульсии в бачке или в поддоне картера. Это жидкость беловато-желтого цвета, оседающая на поверхностях. В некоторых случаях эмульсия наблюдается на масляном щупе. Это происходит при смешивании охлаждающей жидкости и смазочного материала в поддоне картера.
Появление пузырьков при запущенном агрегате в бачке. Такой признак свидетельствует о попадании продуктов горения в каналы охлаждения.
Выход отработавших газов, антифриза или масла в месте соприкосновения ГБЦ и блока цилиндров. При прорыве прокладки нарушается герметичность. При этом жидкости и газ могут выходить наружу.

Существует еще несколько признаков, по которым можно понять, что прогорела прокладка под головкой. Это ухудшение работоспособности отопителя, наличие нагара на свечах, перегрев двигателя, падение мощности и динамических характеристик. Такие признаки свидетельствует и о других неисправностях, поэтому при их возникновении лучше обратиться к специалистам для проведения качественной диагностики.

Эмульсия в бачке

Симптомы и признаки пробитой прокладки ГБЦ

Самый явный и неоспоримый признак пробитой прокладки ГБЦ – это прострел наружу, то есть из под головки наружу вырываются газы. Не заметить сложно, будет очень громко.

Еще бывает вариант прострела между цилиндрами, допустим между вторым и третьим, снаружи такой прострел точно определить трудно, нужно мерить компрессию, по любому двигатель будет троить, и радуйтесь если причина троению двигателя и отсутствию компрессии в двух цилиндрах всего лишь пробитая прокладка ГБЦ, а не что-нибудь пострашнее.

Выхлопные газы в радиаторе, тоже как один из возможных признаков пробитой прокладки, но не всегда. Бывает что газики проходят через какую-нибудь маленькую трещину где то в головке или на стенке гильзы. В большинстве случаев двигатель будет работать вполне стабильно, единственно будет понемногу пропадать охлаждающая жидкость и выхлопная парить, а так в принципе ничего страшного, правда в дальнейшем, скорее всего, такой незначительный дефект разростется в полноценный прострел.

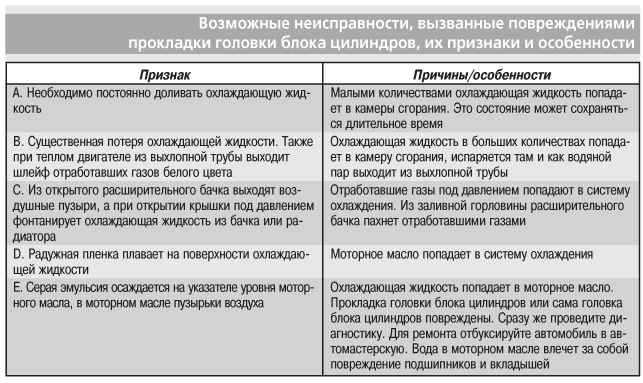

Итак, когда пробита прокладка ГБЦ, признаки этой неисправности проявляются по-разному, но основные симптомы выглядят следующим образом:

Повышение температуры двигателя происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз. При попадании выхлопных газов в систему охлаждения в расширительном бачке наблюдается бурное газообразование.
Смешивание моторного масла с антифризом, попадание топлива в охлаждающую жидкость также становятся следствиям повреждения прокладки ГБЦ. Появление маслянистых пятен в расширительном бачке системы охлаждения должно насторожить. Без промывки системы охлаждения в этом случае уже не обойтись.
Сложно бывает сразу выявить неполадку в моторе, когда происходят перебои в работе цилиндров. Если прогорела прокладка ГБЦ между камерами сгорания, то происходит перемешивание топливной смеси в одном цилиндре с выхлопными газами другого цилиндра. При этом проблемы возникают при запуске двигателя, а после разогрева мотор начинает устойчиво работать.
Иногда происходит разрыв внешней оболочки прокладки ГБЦ. Тогда на поверхности двигателя в районе стыка блока цилиндров и головки можно наблюдать маслянистые потеки.
Часто пробой прокладки ГБЦ можно определить по внешнему виду выхлопных газов. Белый дым из глушителя свидетельствует о том, что в камеру сгорания попадает влага или антифриз. Это происходит тогда, когда появляется разрыв в прокладке между каналом рубашки охлаждения и камерой сгорания.

Важно отметить, что перегрев двигателя из-за пробоя прокладки ГБЦ может привести к искривлению плоскости ГБЦ. Это свойственно в основном алюминиевым головкам, чугунные такими расстройствами не страдают, по крайней мере мне не встречались, они любят давать трещины. Искривление во-первых нужно обнаружить, и если оно есть, головку нужно шлифовать, не нужно шлифовать головку просто так для профилактики если она ровная

Искривление во-первых нужно обнаружить, и если оно есть, головку нужно шлифовать, не нужно шлифовать головку просто так для профилактики если она ровная.

Итак, прогорела прокладка ГБЦ или продуло прокладку головки блока цилиндров по сути не важно, суть одна, ремонт неизбежен. Причем болячка эта свойственна большинству двигателей, но вот как бывает, хозяева одинаковых машин могут по разному ответить на вопросы об опыте замены прокладки ГБЦ, у одного такого опыта может не быть вовсе, а другой уже может рассказать пару историй, как он ездил в сервис или менял сам

1 REINZ

Системы уплотнения, выпускаемые под этим брендом, отличаются надежностью и большим сроком службы, и по праву занимают лидирующие позиции на рынке прокладок ГБЦ. Это подтверждает не только наличие международных сертификатов и многочисленных побед на конкурсах качества. Кроме выпуска изделий в виде ремонтных материалов (имеется огромный ассортимент, в том числе и для обслуживания автомобилей семейства ВАЗ), большое количество продукции отправляется на сборочные конвейеры таких ведущих производителей, как Renault, Volkswagen, FORD, BMW, Volvo и других.

Кроме того, прокладку (на металлической или паронитовой основе) подвергали многочисленным испытаниям в условиях самой жесткой эксплуатации, что снимает малейшие сомнения в качестве и надежности. Если уплотнитель для блока и головки двигателя сделал именно REINZ, а ремонтные работы проведены правильно – на все 100 % обеспечена долгая и надежная эксплуатация

А вот не проявив избирательность к поставщику и придирчивое внимание к деталям (подделку часто выдает «кривая» упаковка, качество изделия, его внешние характеристики, и т.п.), запросто можно приобрести под видом популярного бренда прокладку ГБЦ сомнительного происхождения. В этом случае говорить о каком-либо качестве и надежности не приходится

Чем грозит прогоревшая прокладка ГБЦ

Когда прогорела прокладка ГБЦ, последствия зависят от времени обнаружения неисправности и прекращения эксплуатации автомобиля. Если прокладка только прогорела, то можно обойтись минимальными потерями – заменой самой прокладки и сопутствующими работами. При движении с прогоревшей прокладкой возможны:

сильный перегрев с деформацией головки, что приведет к ее замене, а это не дешево;
заклинивание двигателя;
порыв патрубков системы охлаждения из-за высокого давления горячих газов.

Последствиями заклинивания двигателя могут стать необходимость шлифовки или замены коленвала, замена вкладышей, шатунов или поршней. В худшем случае может понадобиться ремонт блока цилиндров.

Бывают случаи, когда за ночь, сквозь прогоревшую прокладку в цилиндр набирается тосол и при запуске случается гидравлический удар с деформацией головки, шатуна, поршня, коленвала. Если возникла необходимость запустить двигатель, продолжительное время стоявший с прогоревшей прокладкой, необходимо выкрутить свечи или форсунки (для дизелей) и прокрутить коленвал. Затем обратно вкрутить свечи и можно заводить. Описанная процедура поможет избежать гидроудара, а значит, сэкономит деньги и время на ремонт.

Учитывая последствия, которые настают после того как прогорает прокладка ГБЦ, в случае возникновения любого из приведенных признаков, следует безотлагательно обратиться к специалистам.

Мне нравится1Не нравится

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену

Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока

Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.
Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит. В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла.

Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5. 1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

Выбор прокладки

В завершении стоит затронуть вопрос выбора подходящего уплотнителя ГБЦ. Их изготавливают на основе металла и паронита. Потому закономерно автомобилистов интересует, какой из представленных материалов лучше, и что стоит использовать.

У каждого вида прокладки есть свои сильные и слабые стороны. При выборе нужно ориентироваться на рекомендации вашего автопроизводителя. Если в руководстве сказано, что использовать нужно именно металлические или же паронитовые изделия, действовать наперекор рекомендациям категорически нельзя.

Металлические уплотнители обладают повышенной прочностью по сравнению с конкурентом. Их обычно устанавливают на моторы с повышенной мощностью и при использовании турбокомпрессора. Если же ваша машина имеет средние показатели мощности, и вы эксплуатируете её без чрезмерной нагрузки, паронит прекрасно справится с поставленными задачами.

Одновременно большую роль играет качество изделия и правильность его установки. Прокладки лучше покупать от проверенных производителей через сертифицированных продавцов, чтобы избежать приобретения подделки

Затем так же важно правильно установить изделие. Когда уплотнитель стоит неровно, он быстро прогорит вне зависимости от того, насколько прочным был материал изначально

В ситуациях, когда на машине пробивает прокладку головки блока и водитель наблюдает соответствующие признаки, продолжать длительную поездку нельзя. Вы в теории можете добраться до пункта назначения, но к тому моменту двигатель пострадает настолько сильно, что в лучшем случае потребуется дорогостоящий или капитальный ремонт.
