Автоматические балансировочные клапаны серии ASV

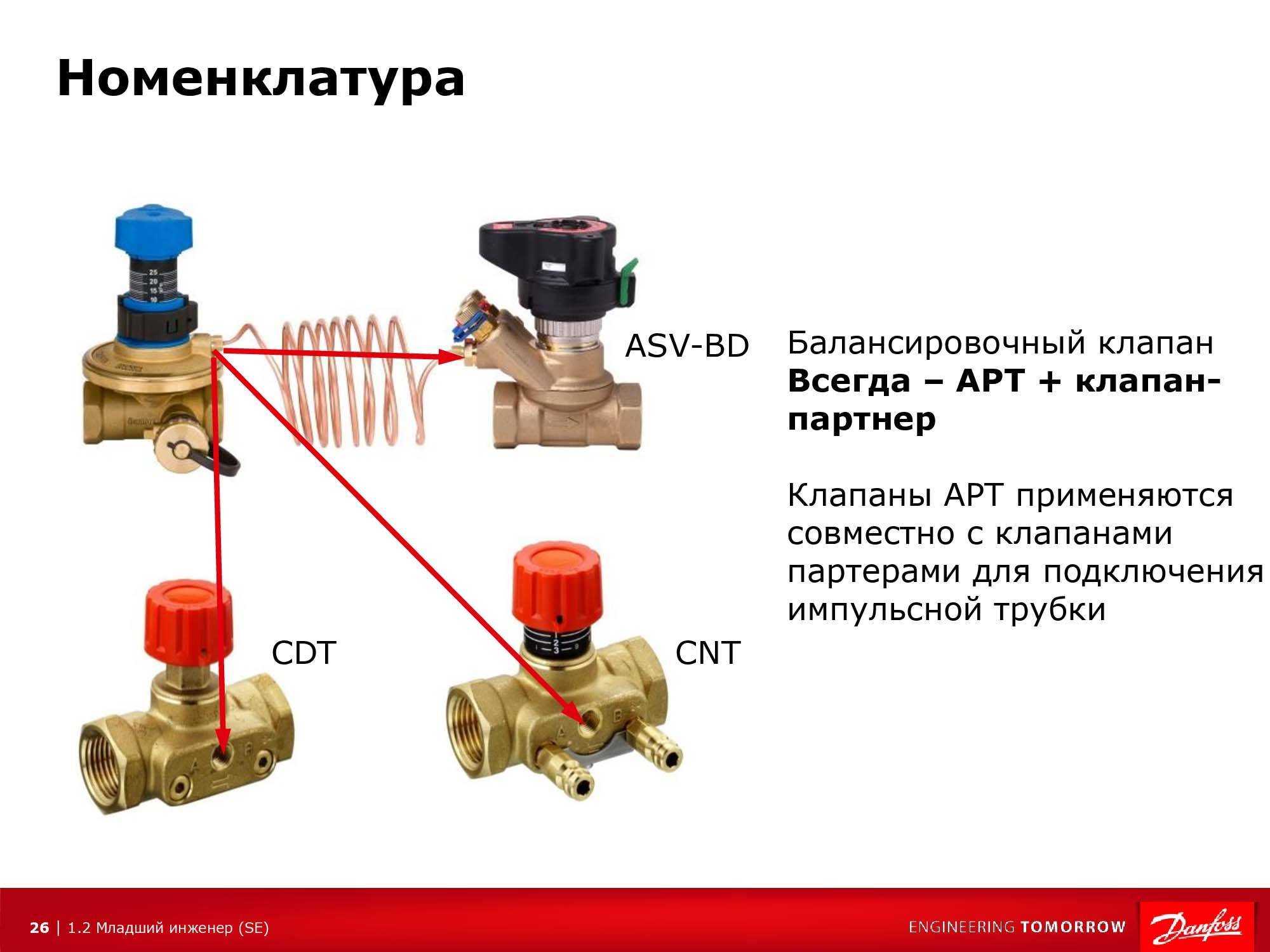

Автоматические балансировочные клапаны серии ASV — регуляторы постоянства перепада давлений, пердназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%. Регуляторы перепада давлений серии всегда используются парой. На обратном трубопроводе монтируются клапаны ASV-P, ASV-PV или ASV-PV Plus. ASV-P поддерживает перепад давлений на уровне 10 кПа. ASV-PV может быть настроен на переад давлений между 5 и 25 кПа. Клапан ASV-PV Plus настраивается в диапазоне от 20 до 40 кПа. На подающем трубопроводе монтируется запорно-балансировочный клапан ASV-I или запорный клапан ASV-M. С помощью клапана ASV-I можно ограничить расход среды через ветвь системы в пределах расчетной величины за счет фиксации его пропускной способности. Использование клапанов серии ASV позволяет разделить систему на независимые по давлению зоны и осуществлять поэтапный пуск их в эксплуатацию. Гидравлическая балансировка взаимосвязанных циркуляционных колец трубопроводной системы, на которых установлены автоматические балансировочные клапаны, осуществляется в автоматическом режиме без использования трудоемких методов наладочных работ. Применение автоматической балансировки исключает влияние друг на друга имеющихся в системе регулирующих устройств и возникновение шума на них.

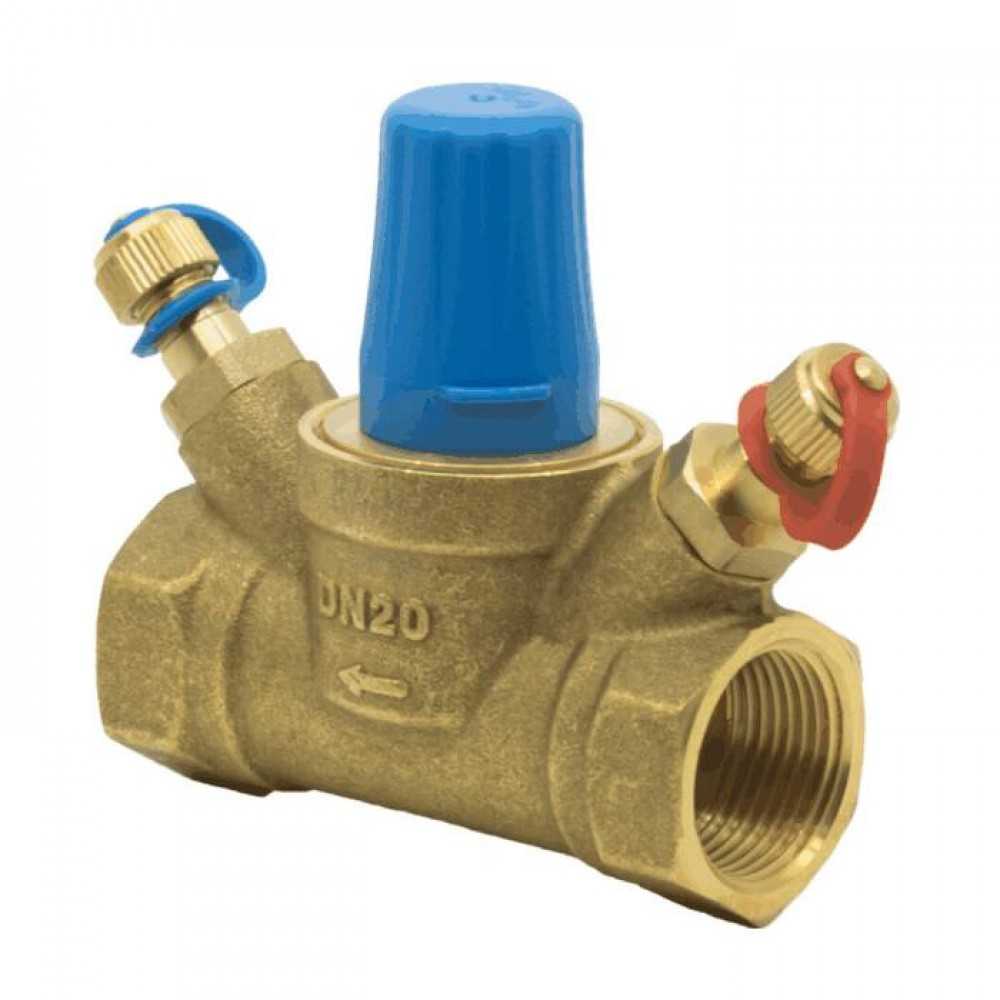

ASV-I
С помощью запорно-балансировочного клапана ASV-I можно перекрыть поток перемещаемой по трубопроводу среды, произвести ограничение максимального расхода теплоносителя, проходящего через регулируемый участок системы, путем изменения пропускной способности клапана за счет ограничения степени его открытия (величины подъема штока), измерить количество теплоносителя, протекающего через данный участок системы, и присоединить импульсную трубку от регуляторов ASV-P, ASV-PV или ASV-PV Plus.
| Код № | Ду (мм) | kvs (м³/ч) | Ру (бар) | ΔРмакс (бар) | Тмакс (°C) | Присоединение (дюймы) |
| ASV-I (внут. резьба) | ||||||
| 003L7641 | 15 | 1.6 | 16 | 1.5 | 120 | Rp ½ |
| 003L7642 | 20 | 2.5 | Rp ¾ | |||
| 003L7643 | 25 | 4.0 | Rp 1 | |||
| 003L7644 | 32 | 6.3 | Rp 1¼ | |||
| 003L7645 | 40 | 10 | Rp 1½ |
ASV-M
Клапан ASV-M это запорный клапан предназначенный для установки на подающем трубопроводе. Может быть использован только в качестве запорной арматуры и для присоединения импульсной трубки от клапанов ASV-P(V). Клапан поставляется с заглушками под измерительные ниппели. При установке ниппелей возможно измерение расхода теплоносителя, протекающего через данный участок системы.
| Код № | Ду (мм) | kvs (м³/ч) | Ру (бар) | ΔРмакс (бар) | Тмакс (°C) | Присоединение (дюймы) |
| ASV-M (внут. резьба) | ||||||
| 003L7691 | 15 | 1.6 | 16 | 1.5 | 120 | Rp ½ |
| 003L7692 | 20 | 2.5 | Rp ¾ | |||
| 003L7693 | 25 | 4.0 | Rp 1 | |||
| 003L7694 | 32 | 6.3 | Rp 1¼ | |||
| 003L7695 | 40 | 10 | Rp 1½ |
ASV-P
Клапаны ASV-P предназначены для поддержания постоянного перепада давлений в системах с переменным гидравлическим режимом, например на стояках двухтрубной системы отопления. ASV-P поддерживает перепад давлений на уровне 0,1 бар (10 кПа). Клапаны ASV-P имеют синюю рукоятку и устанавливаются на обратном трубопроводе (стояке) системы. Клапан оснащен дренажным краном для слива теплоносителя и может перекрывать поток.
| Код № | Ду (мм) | kvs (м³/ч) | Ру (бар) | ΔРмакс (бар) | Тмакс (°C) | Присоединение (дюймы) |
| ASV-P (внут. резьба) | ||||||
| 003L7621 | 15 | 1.6 | 16 | 1.5 | 120 | Rp ½ |
| 003L7622 | 20 | 2.5 | Rp ¾ | |||
| 003L7623 | 25 | 4.0 | Rp 1 | |||
| 003L7624 | 32 | 6.3 | Rp 1¼ | |||
| 003L7625 | 40 | 10 | Rp 1½ |

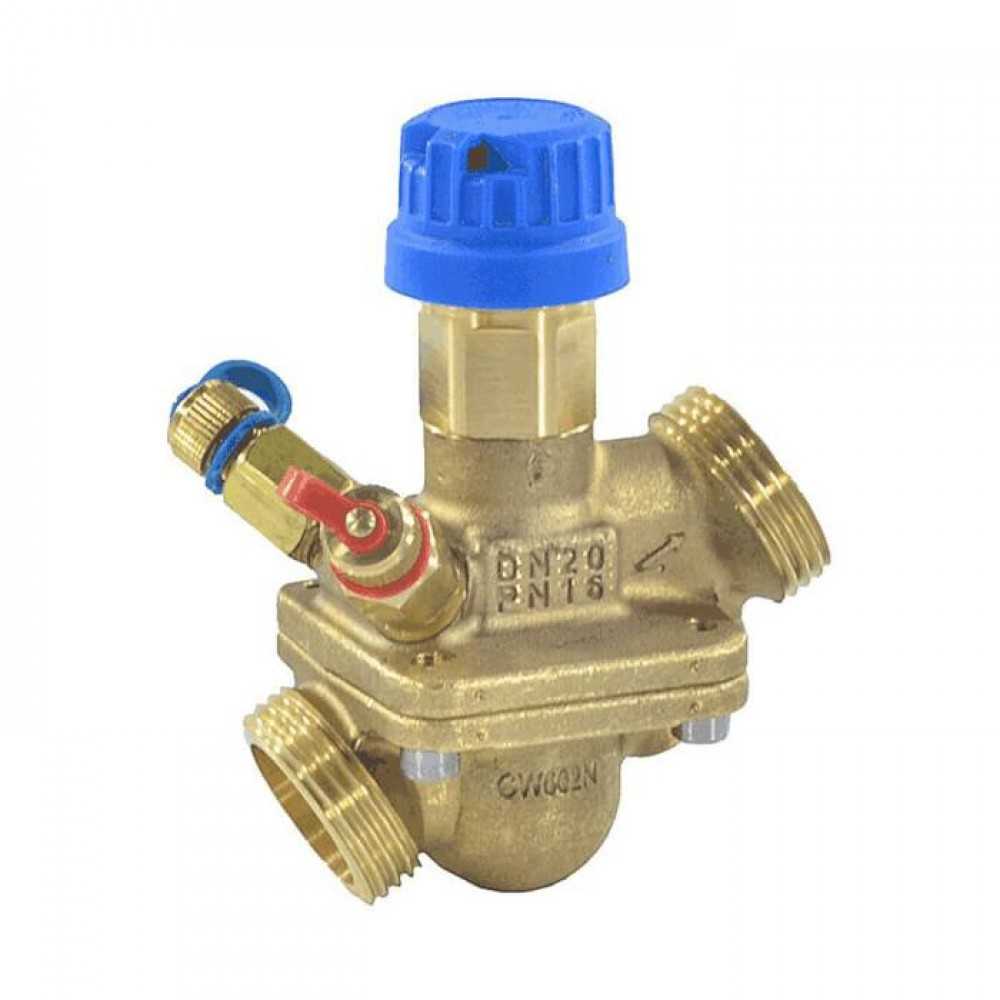

ASV-PV
Автоматические балансировочные клапаны серии ASV – регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%. ASV-PV может быть настроен на перепад давлений от 0,05 бар (5 кПа) до 0,25 бар (25 кПа). С завода–изготовителя он поставляется настроенным на 0,1 бар (10 кПа). Клапан ASV-PV Plus настраивается в диапазоне от 0,2 бар (20 кПа) до 0,4 бар (40 кПа). При поставке он установлен на 0,3 бар (30 кПа). В этой связи клапан ASV-PV Plus обычно используется в системах напольного отопления или теплохолодоснабжения вентиляционных установок. Клапаны ASV-PV и ASV-PV Plus имеют синюю рукоятку и устанавливаются на обратном трубопроводе (стояке) системы. Помимо этого клапаны оснащены дренажным краном и могут перекрывать поток.
| Код № | Ду (мм) | kvs (м³/ч) | Ру (бар) | ΔРмакс (бар) | Тмакс (°C) | dP (кПа) | Присоединение (дюймы) |
| ASV-PV (внут. резьба) | |||||||
| 003L7601 | 15 | 1.6 | 16 | 1.5 | 120 | 5 — 25 | Rp ½ |
| 003L7602 | 20 | 2.5 | Rp ¾ | ||||
| 003L7603 | 25 | 4.0 | Rp 1 | ||||
| 003L7604 | 32 | 6.3 | Rp 1¼ | ||||
| 003L7605 | 40 | 10 | Rp 1½ | ||||
| ASV-PV Plus | |||||||
| 003L7611 | 15 | 1.6 | 16 | 1.5 | 120 | 20 — 40 | Rp ½ |
| 003L7612 | 20 | 2.5 | Rp ¾ | ||||
| 003L7613 | 25 | 4.0 | Rp 1 | ||||
| 003L7614 | 32 | 6.3 | Rp 1¼ | ||||
| 003L7615 | 40 | 10 | Rp 1½ |
Клапаны для систем ГВС
Термостатический балансировочный клапан MTCV (базовая версия ) – регулятор температуры прямого действия. Он предназначен для стабилизации температуры и минимизации расхода воды в циркуляционных стояках систем горячего водоснабжения (ГВС). На основе базовой версии может быть реализовано два варианта регулятора, обеспечивающие периодическую дезинфекцию трубопроводной сети системы ГВС: • автоматический регулятор прямого действия с термоэлементом для режима дезинфекции; • регулятор с электроприводом типа TWA, управляемым специализированным контроллером каскадной дезинфекции стояков системы ГВС по команде встроенного в регулятор термодатчика. Устройство и характеристики регуляторов с режимом дезинфекции приведены в отдельных технических описаниях, предоставляемых по запросу.
|
MTCV Термостатический балансировочный клапан MTCV — регулятор температуры прямого действия. Он предназначен для стабилизации температуры и минимизации расхода воды в циркуляционных стояках систем горячего водоснабжения (ГВС).
|
Accessories for Hot-water valves
|
|||||||||||||||||||||||||||||||||||||||||||
|
TVM-H TVM-H — регулятор температуры прямого действия. Термостатический смесительный клапан TVM-H предназначен для автоматического регулирования постоянства температуры смешиваемого теплоносителя. Может применяться в схемах с различными типами водонагревателей.
|
Измерительные приборы
Измерительный прибор PFM 3000
Измерительный прибор PFM 3000 предназначен для измерения перепада давлений, расхода и температуры, а также для проведения гидравлической балансировки систем тепло- и холодоснабжения. Прибор PFM 3000 легок и малогабаритен. Это достигнуто за счет компактного размещения датчиков давления внутри корпуса прибора. Удароустойчивый и водонепроницаемый корпус защищает датчики от воздействия окружающей среды и позволяет использовать PFM 3000 в сложных климатических условиях. Входящие в комплект переходники позволяют подключать PFM 3000 к любому типу ниппелей. В комплектацию прибора входят: цифровой термометр, кабель для подключения прибора к компьютеру (USB) а также CD с программным обеспечением. Эти опции позволяют использовать PFM 3000 для гидравлической балансировки систем тепло- и холодоснабжения любой разветвленности
| Код № | Описание |
| PFM 3000 | |
| 003L8230 | Прибор PFM 3000 в чемодане |
