Как разобрать головку термостатического клапана danfoss?

Рейтинг термоголовок для радиаторов отопления

Лучше при покупке ориентироваться на производителей, давно себя зарекомендовавших. В каждой категории есть лидирующие позиции, собравшие лучшие отзывы о работе и качестве исполнения.

Danfoss

Датская компания, использующая передовые разработки. Новые модели позволяют контролировать работу приложением на смартфоне. Бюджетная модель RTS Everis — термоэлемент с регулировкой от 8 до 28 градусов. Для стабильности и максимального срока службы устанавливается на клапан той же фирмы.

Thermo

Швейцарский бренд, лидер по надежности и долговечности устройств. Среди особенностей — широкий температурный диапазон. Требовательны к температуре теплоносителя — превышение планки в 100 градусов сказывается негативно. Чаще всего выбирают модели линейки Royal Thermo.

Многие модели Royal Thermo комплектуются выносным датчиком

Caleffi

Специализируются на электронных термоголовках. Отличаются наглядной индикацией на дисплее и программируемыми режимами работы. Есть механические и ручные представители — как Caleffi 210000.

Все головки Caleffi поставляются с крепежом для монтажа

Oventrop

Немецкий производитель устройств и систем для жилых помещений. Несмотря на отсутствие специализации в производстве термостатов, выпускают качественные приборы. Характеризуются высокими предельными нагрузками и универсальностью монтажа. Лучшая модель — Uni LH, с встроенным либо выносным термодатчиком.

Honeywell

Бюджетные немецкие приборы. Отличаются приятным дизайном, совместимостью с большинством клапанов, защитой от замерзания и механических повреждений. Высоким спросом пользуются модели Thera-100 и Thera-4 Classic.

Есть и дорогие электронные модели HONEYWELL, однако на рынке их пока мало

Важно! Перед покупкой импортных устройств лучше лишний раз проверить возможность монтажа клапана на радиаторы старого образца

Как регулировать батареи отопления

Чтобы понять, как происходит регулировка температуры, вспомним, как работает радиатор отопления. Он представляет собой лабиринт труб с разного вида ребрами, для увеличения теплоотдачи. На вход радиатора поступает горячая вода, проходя по лабиринту, она нагревает металл. Он в свою очередь нагревает находящийся вокруг воздух. Благодаря тому, что на современных радиаторах ребра имеют специальную форму, улучшающую движение воздуха (конвекцию), горячий воздух распространяется очень быстро. При активном нагреве от радиаторов идет ощутимый поток тепла.

Такая батарея — очень горячая. В этом случае регулятор установить нужно

Из всего этого следует, что изменив количество проходящего через батарею теплоносителя, можно изменять температуру в комнате (в определенных пределах). Этим и занимается соответствующая арматура — регулирующие вентили и терморегуляторы.

Сразу скажем, что никакие регуляторы не могут повысить теплоотдачу. Они ее только понижают. Если в комнате жарко — ставьте, если холодно — это не ваш вариант.

Насколько эффективно изменяется температура батарей, зависит во-первых от того, как рассчитана система, есть ли запас мощности отопительных приборов, а во-вторых, от того насколько правильно подобраны и установлены сами регуляторы. Немалую роль играет инерционность системы в целом, и самих отопительных приборов. Например, алюминий быстро нагревается и остывает, а чугун, имеющий большую массу, очень медленно изменяет температуру. Так что с чугуном нет смысла что-то изменять: слишком долго ждать результата.

Варианты подключения и установки регулирующей арматуры. Но для возможности ремонта радиатора без останова системы до регулятора нужно поставить шаровой кран (кликните по картинке чтобы увеличить ее размер)

Советы по эффективной настройке

При настройке регулятора батареи Danfoss следует учитывать несколько важных факторов. Ниже приведены полезные советы, которые помогут вам эффективно настроить ваш регулятор и достичь оптимального комфортного уровня в вашем доме.

1. Изучите руководство пользователя

Перед началом настройки внимательно изучите руководство пользователя, поставляемое вместе с регулятором батареи Danfoss. Оно содержит информацию о функциях и возможностях данной модели.

2. Правильно установите температуру

Установите оптимальную температуру для вашего дома. Многие регуляторы батареи Danfoss позволяют устанавливать отдельные значения для разных временных интервалов, таких как дневное время, ночь или выходные дни. Настройте температуру в соответствии со своими предпочтениями и графиком активности.

3. Пользуйтесь функцией программирования

Воспользуйтесь функцией программирования регулятора батареи Danfoss. Это позволит вам установить автоматическое изменение температуры в разные часы дня. Например, вы можете установить более низкую температуру во время ночного сна или во время отсутствия вам дома. Это поможет сэкономить энергию и снизить расходы на отопление.

4. Выберите правильную режим работы

Регулятор батареи Danfoss может иметь разные режимы работы, такие как «автоматический», «ручной» или «энергосберегающий» режимы. Выберите подходящий режим в зависимости от ваших потребностей и предпочтений. Например, если вы хотите полностью контролировать температуру, выберите ручной режим. Если вы стремитесь к оптимальной эффективности, воспользуйтесь энергосберегающим режимом.

5. Одинаково установите температуру на всех батареях

Установите одинаковую температуру на всех батареях в вашем доме. Это поможет поддерживать стабильную температуру и избежать перегрева или недостатка отопления в комнатах.

6. Периодически проверяйте и обновляйте настройки

Регулятор батареи Danfoss может быть сконфигурирован по разным параметрам, таким как гистерезис, скорость сотрудничества с батареями, чувствительность к движению и др. Периодически проверяйте эти настройки и обновляйте их при необходимости. Это поможет оптимизировать работу системы и достичь максимальной эффективности.

7. Контролируйте энергопотребление

Следите за энергопотреблением вашей системы отопления. Регулятор батареи Danfoss может предоставить вам информацию о потребляемой энергии. Используйте эту информацию, чтобы следить за своими расходами и принимать соответствующие меры по снижению потребления энергии.

8. Обратитесь к профессионалам

Если у вас возникают сложности или вопросы в процессе настройки регулятора батареи Danfoss, рекомендуется обратиться к профессионалам. Это поможет вам избежать ошибок и максимально эффективно настроить вашу систему отопления.

Следуя этим советам, вы сможете эффективно настроить регулятор батареи Danfoss и получить наилучший комфорт в вашем доме.

Типы термоголовок

Термоголовки на батарею по типу встроенных механизмов делятся на устройства:

ручные;
механические;
электронные.

Ручные

По своему действию терморегулирующие устройства напоминают работу обыкновенного водопроводного крана. Поворотом ручки регулируют интенсивность потока теплоносителя, поступающего в радиатор. Калибровка шкалы произведена на основании серии испытаний приборов. Каждое деление соответствует температуре, которая должна установиться в помещении.

Плюсы

Невысокая стоимость приспособления. Простота в установке и обращении. Красивый внешний вид.

Минусы

Степень нагрева батареи устанавливают головкой терморегулятора вручную. Это означает, что регулировка температуры в комнате невозможна во время сна хозяев жилища или их отсутствия.

Механические

Шток термостата перекрывает, и освобождают проход теплоносителю в трубе перед радиатором, двигаясь автоматически вслед за меняющимся в объёме сильфоном. Величину температуры устанавливают вручную по шкале поворотного колпачка, задавая ограничения в работе термостатического клапана.

Плюсы

Исключается ситуация, когда нужно присутствие хозяев для корректировки прибора. Терморегулятор круглосуточно поддерживает заданный параметр, что существенно экономит тепловую энергию.

Минусы

Необходимость постоянного наблюдения за правильностью установки и выполнения заданных температурных режимов прибором.

Электронные

Автоматическая термоголовка с электронным управлением обладает расширенным набором функций. Принцип работ терморегулятора такой же, как у механического прибора. Головка имеет возможность тонкой настройки. Термоголовка устанавливается непосредственно на термостатический клапан и даёт возможность регулировки температуры воздуха в помещении.

Плюсы

К достоинствам можно отнести наличие таких функций, как:

программирование устройства температурных режимов на каждый день недели;
«Boost» включает быстрый нагрев батареи;
«Отпуск» устанавливает постоянный режим обогрева на весь период длительного отсутствия хозяев в доме или квартире;
«Offset» срабатывает при затруднённом доступе или расположению батареи в глубокой нише;
«Открытое окно» при открытии окон головка автоматически понизит температуру нагрева радиатора.

Минусы

К минусам следует отнести высокую стоимость автоматической головки термостата. Также сюда следует отнести необходимость контроля элементов питания и своевременной замены пальчиковых батареек.

Термоголовки для радиаторов отопления отличаются по способу крепления – это:

краны с термоголовками прямые и угловые;
беспроводные;
с выносным датчиком.

Краны с термоголовками — прямые и угловые

К ним относятся все ручные и механические устройства (смотрите выше главы «Ручные» и «Механические»). Прямые (проходные) модели имеют тройник для врезки в прямую трубу.

Угловые термоголовки устанавливают в углах поворота тепловой магистрали перед батареей отопления.

Беспроводные

Особенностью беспроводных головок термостата для батарей отопления является то, что управление ими осуществляется через Bluetooth со смартфона или планшета. Беспроводные термостаты являются совершенно самостоятельными устройствами, не нуждающимися в дополнительном оборудовании. Основными достоинствами таких приборов является:

возможность управления не только удалённо, но и с помощью сенсорных кнопок, расположенных на корпусе термоголовки;
программирование по каждому дню недели или на более долгий срок;
наличие функций самообучения, защиты от детей, предупреждения об окислении штока и распознавание открытого окна.

С выносным датчиком

Выносной датчик представляет собой удлинённую колбу из цветного металла, заполненную жидкостью. Колба соединена стальной трубкой с сильфоном, по которой движется жидкость в ту или иную сторону в зависимости от повышения или понижения температуры воздуха в помещении.

Соединительная трубка длиной 2 метра позволяет поместить выносной датчик в любом удобном месте.

Конструктивные особенности

Главное предназначение терморегулятора Danfoss заключается в долговременном поддерживании выбранного пользователем температурного режима. Конструкция прибора включает две основных детали:

На батарею сначала монтируется клапан и только уже на него устанавливается термостат. Именно второй элемент является главным в конструкции устройства. Он отлеживает температуру окружающей среды, после чего подает необходимый сигнал клапану, который в свою очередь открывает или прикрывает поток теплоносителя.

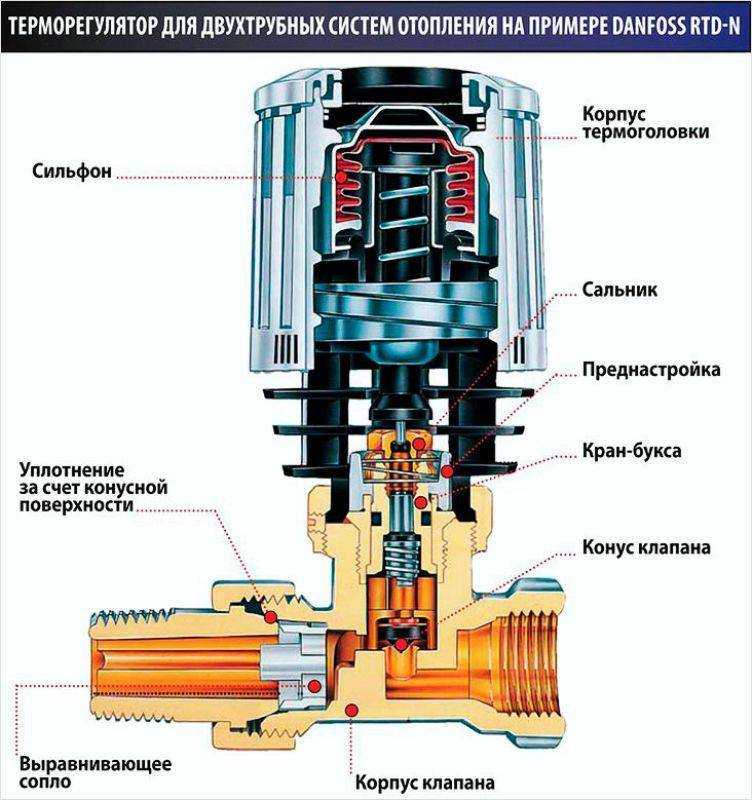

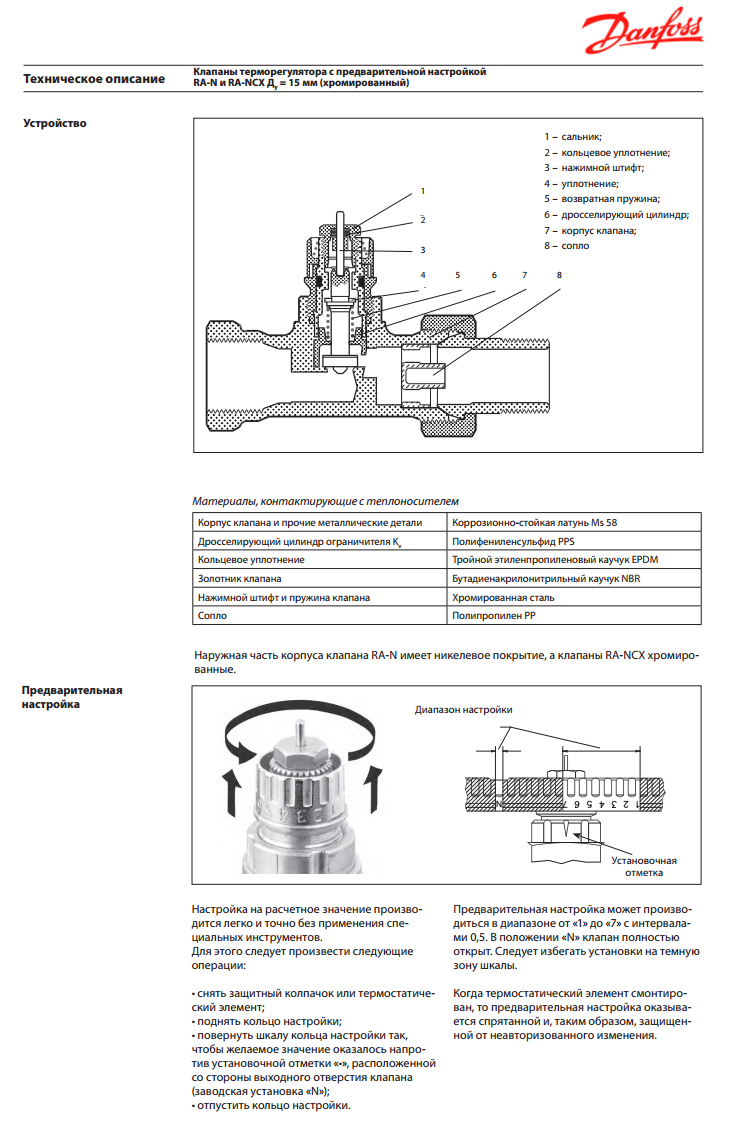

Конструкция термостатической арматуры Danfoss

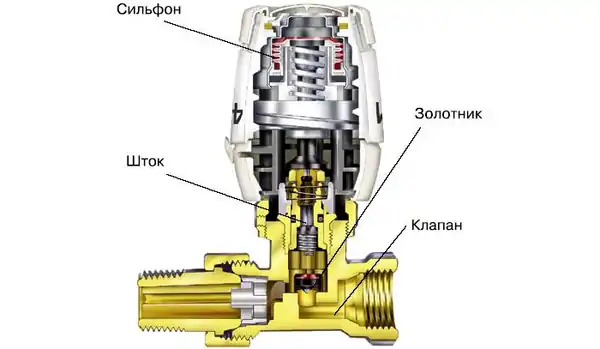

Во внутренней области терморегулятора Данфосс имеется сильфон – гофрированная емкость, заполненная газом или жидкостью. При воздействии температуры наполнитель начинает менять размеры и надавливать на запорный клапан. При перекрытии потока теплоносителя в отопительных агрегатах начинает повышаться температурный показатель.

Если же комната сильно охладилась, наполнитель сжимается и образуется обратная реакция – камера подтягивает за собой шток золотника, который в свою очередь приоткрывает в клапанном элементе зазор для поступления теплоносителя.

Разновидности и условные обозначения аппаратов

Вид наполнителя и назначение определяется следующей аббревиатурой:

RTD-G – газовый прибор для однотрубной или двухтрубной системы, в которой отсутствует насос

Клапан RTD-G-20 для однотрубной системы

RTD-N – газовое устройство для однотрубной, двухтрубной насосной системы

Клапан терморегулятора RTD-N-15

В некоторых моделях помимо основной функции имеется ряд дополнительных опций. Например, программа защиты от вмешательства в установленные настройки случайными лицами. Опция будет удобной для установки в общественных заведениях или детских учреждениях. Количество режимов и разновидности функций различаются зависимо от выбранной модификации.

Модельный ряд приборов

Компания выпускает достаточно широкий модельный ряд регуляторов температуры отопления Danfoss.

Разновидности запорной арматуры

Наиболее востребованными вариациями считаются:

Danfoss RDT маркировки 3640 – аппарат предназначен к применению на отопительных системах двухтрубного стандартного типа. Он оснащен опцией RTD, исключающей промерзание магистрали в холодное время года. Используется в бытовых, промышленных условиях. Обладает четырьмя делениями с обозначениями в виде римских цифр.
Регулятор Danfoss RAX – жидкостный вид приборов, который применяется для установки на радиаторы дизайнерского типа или на полотенцесушители. Обладает привлекательными внешними параметрами и минималистичным стилем. На корпусе присутствуют только деления с римскими или арабскими цифрами.
Living ECO с функцией отслеживания микроклимата в доме. Это усовершенствованная серия, которая успешно применяется в коммерческих учреждениях и жилых зданиях. Особенность терморегулятора для радиатора отопления в том, что он имеет жидкокристаллический экран, сообщающий всю необходимую информацию о теплоносителе. Также на корпусе присутствует три основных клавиши настройки режимов.
Газовый прибор Danfoss RA-299 с автоматизированным контролем температуры выпускается в нескольких цветовых решениях. Он быстро реагирует на перемену температуры. Применяется исключительно для оснащения традиционных отопительных систем.
013 G4 001-013 G4 009 – многофункциональные серии аппаратов, подходящие как для полотенцесушителей, так и для разнообразных участков отопительного устройства. Бывают лево- и правостороннего типа.

Установка ограничения

В основе работы терморегуляторов — физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

Выставляют температуру на рукоятке с метками.
Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности — 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

Датчик после установки на радиатор

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

Чтобы выставить ограничение на о, нужно вытащить ограничитель и установить показания датчика на о. Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.

Вынимаются оба штифта.
Рукоятка ставится на желаемый показатель.
В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
Второй штифт — в отверстие под треугольником.

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Как правильно установить и закрепить термоголовку Danfoss

Установка и закрепление термоголовки Danfoss является важным шагом при создании оптимальной системы отопления. В этом разделе мы расскажем, как правильно осуществить эту процедуру.

Перед установкой термоголовки Danfoss убедитесь, что система отопления выключена и остыла. Также проверьте соответствие термоголовки и радиатора: они должны быть совместимыми.

Шаги по установке и закреплению термоголовки Danfoss:

Отверните и снимите старую термоголовку с ручной регулировкой (если есть) при помощи отвертки.
Очистите резьбу на радиаторе и установите уплотнительное кольцо на место предыдущей термоголовки.
Установите термоголовку Danfoss на радиатор и аккуратно навинтите ее на уплотнительное кольцо.
Затяните термоголовку рукой, но не используйте инструменты, чтобы избежать повреждения термоголовки.
Установите заданный температурный режим на термоголовке при помощи регулирующего элемента.

После установки термоголовки Danfoss не рекомендуется разбирать ее, поэтому перед окончательной установкой убедитесь, что все настройки выполнены правильно. Необходимо также убедиться, что термоголовка плотно закреплена на радиаторе, чтобы избежать возможных утечек.

Обратите внимание, что для оптимальной работы системы отопления рекомендуется проводить ежегодное обслуживание термоголовок, включая их проверку на работоспособность. Теперь, когда вы знаете, как правильно установить и закрепить термоголовку Danfoss, вы можете с уверенностью справиться с этой задачей и создать комфортные условия в вашем доме

Теперь, когда вы знаете, как правильно установить и закрепить термоголовку Danfoss, вы можете с уверенностью справиться с этой задачей и создать комфортные условия в вашем доме.

Установка на радиатор отопления

Терморегуляторы для радиатора отопления. Подключение термоголовки и термостатического клапана

Watch this video on YouTube

Для работы понадобятся:

терморегулятор;
труба из металлопластика сечением 20 мм;
тройник с резьбой 1/2″ — 2 шт.;
металлопластиковый фитинг-американка — 6 шт.;
шаровый кран — 2 шт;
гаечные ключи;
обмотка;
силиконовый герметик;
рулетка;
карандаш;
острый нож.

Этапы установки:

Слить воду из участка отопительной системы, где стоит батарея. Раскрутить старое соединение, очистить от остатков обмотки, чтобы резьба была хорошо видна.

Нижнее соединение обработать таким же образом.

Чтобы было удобнее, рекомендуется снять радиатор и положить его горизонтально. Чтобы вытащить трубку подачи, потребуется 2 ключа — одним нужно придерживать футорку, вторым раскручивать соединение.

Отверткой или ножом удалить старое уплотнение из резьбы радиатора.

Собрать узел из байпаса (перемычки), шарового крана и терморегулятора. Для этого необходимо промазать силиконовым герметиком резьбу обжимного фитинга, скрутить вместе 2 тройника и 2 ниппеля, присоединить к ним терморегулятор и шаровый кран. В тройник установить муфты для перехода с пластика на металл. Вкрутить узел в радиатор.

Нижнее соединение скрутить из тройника и шарового крана, установить в батарею.

Замерить расстояние между фитингами (без учета гаек) и отрезать кусок трубы для байпаса.

На кромках трубы снять фаску с помощью калибратора, надеть гайки и обжимные кольца, присоединить к верхнему и нижнему узлу. Байпас установлен.

Повесить радиатор отопления на свое место. При установке терморегулятора не забывать, что ручка не должна находиться в зоне, где отсутствует циркуляция воздуха.

Регулировка температуры

регулировка клапана и терморегулятора тепловой батареи

Watch this video on YouTube

Чтобы правильно настроить терморегулятор, нужно:

ключ для крана Маевского;
узкогубцы или плоскогубцы;
комнатный термометр.

Перед настройкой отопление должно быть выключено, а окна и двери закрыты, чтобы исключить утечки тепла. Регулировку рекомендуется начинать с наиболее холодного помещения.

Предварительно рекомендуется сбросить воздух из радиатора с помощью крана Маевского, для чего воспользоваться специальным ключом.

Порядок действий:

Включить отопление.
Установить максимальный режим, дождаться, когда температура в помещении стабилизируется и запомнить ее значение.
Перекрыть запорный клапан. Когда радиатор немного остынет и в комнате станет комфортно, измерить температуру.
Поворачивать рукоятку регулятора до тех пор, пока из радиатора не послышится шум воды. Поверхность должна стать теплой.

Зафиксировать положение шкалы термоголовки, при котором температура оптимальна. Настройка почти завершена. Если в комнате еще есть радиаторы, осталось отрегулировать их теплоотдачу. Чтобы между отопительными приборами не возник конфликт, используются балансировочные (шаровые) краны.

Обслуживание

Качественные терморегуляторы из строя выходят редко. Причиной могут быть неправильная установка, неподготовленная вода, образование засоров. Производители устройств в инструкции по эксплуатации дают рекомендации по обслуживанию, которых нужно придерживаться:

не реже раза в месяц контролировать температуру настройки;
установить перед регулятором сетчатый фильтр и регулярно его очищать от загрязнений;
раз в 6 месяцев при наличии приборов учета проверять утечки при закрытом клапане и потери напора в системе отопления при полностью открытом, сравнивая их с величинами, полученными при пусконаладочных работах.

При закипании клапана осадок нужно счистить с затвора и седла. Если причиной дисфункции стало механическое повреждение термоэлемента, ремонт уже невозможен, регулятор подлежит замене.

Установка термоголовки Danfoss

Прибор монтируют именно на трубе контура горячего водоснабжения. Установка не подразумевает ничего сложного, даже в случае с дизайнерскими вариантами, монтаж происходит по одному принципу. Работа осуществляется поэтапно:

Делается разметка на патрубке подачи для обозначения области, что потребуется срезать. Стоит учитывать размеры корпуса клапана. Отнимается резьбовый элемент, что будет входить прямо в трубу.
Отключается отопление и спускается жидкость, для исключения потопа в доме.
По отметкам срезается лишний участок трубы, а на внешней части среза делается резьба плашкой.
Стык обрабатывается специальной пастой для сантехнических работ (производитель не важен).
На резьбу, выполненную плашкой, накручивается клапан и крепко затягивается шайбой. Дополнительно закреплять соединение для герметичности не требуется. Выполненных действий достаточно для надёжного стыка.
Убирается предохранитель, устанавливается на регуляторе максимальный показатель «пять» и сверху надевается корпус со шкалой.
Проверяются все стыки и подключается тепловой прибор ко всей системе отопления.

Если подключение терморегулятора Danfoss было произведено правильно, то появиться проблем не должно. Стоит проконтролировать работу прибора до первого открывания и закрывания клапана.

Что такое — комнатный термостат для котла?

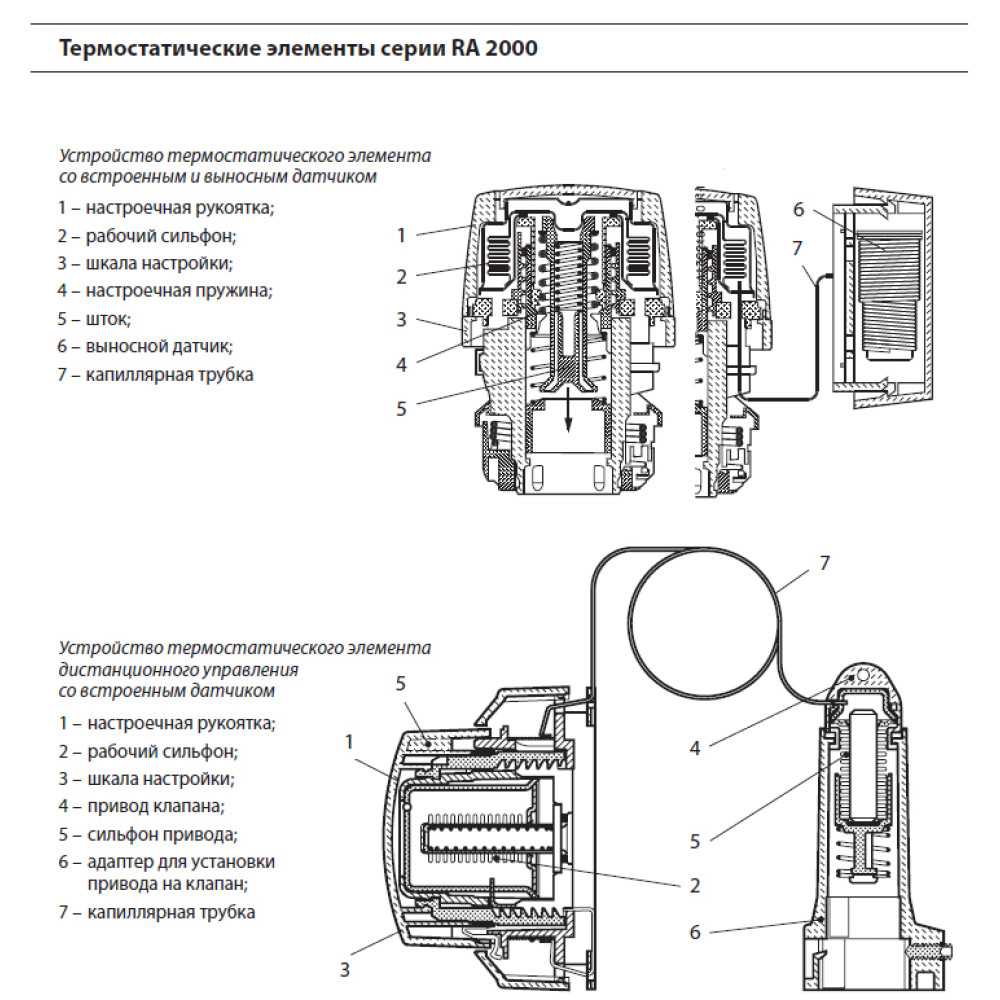

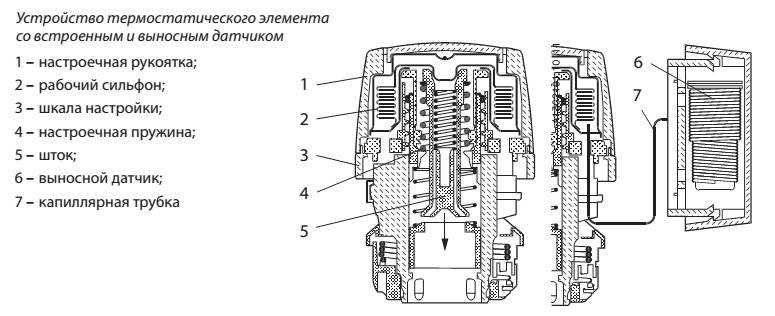

Термостатические головки

Термостатические элементы на терморегуляторы отопления бывают трех видов — ручные, механические и электронные. Они выполняют одни и те же функции, различаются разным уровнем комфорта и возможностями.
