Радиальная шина

Отличие радиальной авторезины от диагональной

Что значит радиальная шина, и какое у нее различие с диагональной? Разница между шинами проявляется в разном типе корда. В радиальных шинах нити корда расположены под прямым углом к радиусу колес, они между собой не пересекаются. Радиальные автошины выпускают с металлокордом, или с кордом из текстильных волокон в брекере. Конструкция таких шин позволяет снижать внутреннее напряжение корда, что положительно влияет на ходовые качества и безопасность при движении, повышается управляемость транспорта за счёт большего сцепление с дорогой, изнашивается шина более равномерно.

Дополнительная информация!

Радиальные автопокрышки выпускаются бескамерные, оснащены одним бортовым кольцом, диагональные – в основном с камерой.

Радиальные автопокрышки для легковых машин всё больше вытесняют диагональные, так как имеют больше преимуществ над ними. За все время своей эксплуатации они показали лучшие результаты, чем диагональные:

отличная износостойкость;
длительный период эксплуатации;
низкое сопротивление качению;
уменьшенный расход топлива;
оптимальная управляемость;
надежное сцепление;
легкость шины;
выносливость к нагрузкам;
теплопроводность.

Вам это будет интересно О золотниках автомобильных: для бескамерных шин, замена на новые

У данного типа резины есть и недостатки, к которым относятся высокая стоимость и уязвимость боковой части шины к механическому воздействию. В устройстве диагональных шин чаще всего встречаются несколько слоев корда, нити которых направлены по диагонали. Количество слоёв может быть (от 2 до

Расположение волокна в несколько слоёв делает шину гораздо тяжелее. При этом снижаются несущие способности, безопасность скорости движения автотранспорта.

Все проведенные тесты показали, что радиальные шины лучше, чем диагональные. Тот факт, что в продаже практически отсутствует диагональная легковая авторезина, доказывает её худшие качества:

отличаются более высоким сопротивлением качению;
они имеют гораздо меньший срок службы;
выдерживают меньшую нагрузку;
менее устойчивы к износу;
имеют синтетический каркас с меньшей теплопроводностью;
больший вес.

Положительные качества также присутствуют в этой конструкции. Перекрещивающиеся слои корда придают изделию равномерную прочность по всему профилю. Боковые стенки автопокрышки очень прочные, их сложно повредить, они уменьшают ударные нагрузки на транспорт.

Обратите внимание!

Диагональные автопокрышки в основном используются для многих грузовых машин, в том числе и с высокой проходимостью, и спецтранспорта.

Шины для спецтранспорта

Проверка правильности установки шин после езды

После установки радиальных шин на автомобиль и езды на них, необходимо выполнить некоторые проверки для убедиться в правильности установки и обнаружить возможные проблемы.

Визуальный осмотр: осмотрите шины и обратите внимание на следующие аспекты:

Равномерный износ: проверьте, что износ шин равномерный по всей поверхности. Неравномерный износ может указывать на проблемы с подвеской или неправильную установку шин.
Состояние протектора: убедитесь, что протектор шин в хорошем состоянии и глубина протектора соответствует требованиям безопасности.
Наличие повреждений: проверьте шины на наличие грыж, порезов, проколов или других повреждений. При обнаружении повреждений необходима замена шины.

Балансировка: проверьте, что шины были правильно сбалансированы. Неравномерный износ или вибрация во время езды могут указывать на проблемы с балансировкой.
Давление в шинах: проверьте давление в шинах и убедитесь, что оно соответствует рекомендуемым значениям, указанным в руководстве по эксплуатации автомобиля. Недостаточное или избыточное давление может привести к негативным последствиям, таким как неравномерный износ шин или плохая управляемость автомобиля.
Углы установки шин: проверьте углы установки шин, такие как схождение, угол наклона и наклон оси колес. Неправильные углы установки могут привести к неравномерному износу шин и плохой управляемости.

В случае обнаружения любых проблем или сомнений относительно правильности установки радиальных шин, рекомендуется обратиться к специалистам в автосервисе для детальной проверки и исправления возможных проблем.

Виды рисунков протекторов шин

Современные покрышки подразделяются на три разновидности в зависимости от конструкции протекторной части. Отличие рисунка позволяет изготовителям подогнать характеристики изделия под определенные дорожные условия.

Также форма узора влияет на шумность и износостойкость ската.

Резина без направления рисунка

Обычно подобная резина предназначается для сельскохозяйственной техники и внедорожных автомобилей. Ненаправленный рисунок является самой простой и бюджетной разновидностью, способной одинаково работать, независимо от стороны качения. Из минусов можно выделить сильный шум при разгоне и посредственную устойчивость на повышенных скоростях.

Резина с направленным симметричным рисунком

Популярная разновидность протектора, используемая преимущественно для зимней резины. Благодаря обилию влагоотводов скаты хорошо держат мокрую дорогу, устойчивы к аквапланированию.Рисунок «V» образного типа минимально шумит и хорошо держит дорогу. Нюансом является требовательность правильной установки (строго по стрелке). Если нарушить правило – возможна потеря характеристик и ускоренный износ.

Шины с асимметричным рисунком по направлению

Асимметричный направленный протектор является наиболее сложным в плане производства. Благодаря подобной конструкции в покрышке сочетается стойкость в поворотах и оптимальный зацеп на прямых участках.Улучшенные показатели гибридной технологии гарантируют преимущество на гоночном треке. Для рядового пользователя достоинства не заметны – на малых скоростях в городском режиме, скаты не могут раскрыть весь потенциал.

Радиальные шины

Наиболее распространенным типом шин являются радиальные шины. Стоит подробнее рассмотреть разницу между этим типом шин и шинами со смещенным кордом. Как уже упоминалось выше, корд шины расположен в один слой. Нити расположены по радиусу шины, от одного борта к другому. Второй, взаимодействующий слой не требуется, и шина может иметь нечетное количество слоев.

Радиальное расположение кордов делает шину менее восприимчивой к деформации при столкновении с препятствиями. Шина становится более жесткой и поэтому поглощает меньшую силу удара при столкновении с препятствиями. Кроме того, радиальные шины всегда имеют диагональный протектор на боковине для защиты от повреждений.

Вот список преимуществ радиальных шин.

Знание различий между разными конструкциями шин позволит вам решить, какая шина лучше. На самом деле, сравнение смещенных и радиальных шин некорректно. У них разные характеристики. Они используются на разных машинах. В настоящее время у автомобилиста практически нет выбора, какой тип шин выбрать.

Набор для ремонта шин: когда покупать, что в него входит и как им пользоваться

Радиальные шины: пошаговое руководство установки

1. Выбор и подготовка шин

Перед установкой радиальных шин необходимо выбрать подходящую модель и размер, соответствующий требованиям производителя вашего автомобиля. Проверьте их наличие повреждений и износа, а также правильное заполнение воздухом.

2. Проверка и подготовка дисков

Убедитесь, что диски, на которые вы собираетесь установить радиальные шины, чисты и не повреждены. При необходимости, вымойте их водой с мягким моющим средством. Также убедитесь, что шины и диски соответствуют по размерам и типу крепежа.

3. Снятие старых шин

Подняв автомобиль на подъемнике или использовав гидроцилиндр, снимите старые шины с дисков. В случае несъемных колес, используйте гаечный ключ для откручивания гаек.

4. Установка новых шин на диски

Расположите радиальные шины на дисках так, чтобы флаек был направлен к колодкам тормозной системы. Поднимите новые шины и аккуратно установите их на диски, убедившись в том, что они правильно сидят на ободах.

5. Завершение установки шин на автомобиль

Установите шины на автомобиль, нацепив их на крепежные болты или гаечные соединения в обратной последовательности, чем при снятии старых шин. Прикрутите болты или гайки надежно и равномерно, не переусердствуйте с излишней силой.

6. Проверка давления в шинах

После установки радиальных шин на автомобиль, убедитесь в правильности установки их давления воздуха. Проверьте давление в шинах с помощью давомера и при необходимости отрегулируйте его под заданные значения производителем.

7. Проверка балансировки колес

Не забудьте проверить балансировку колес после установки новых радиальных шин. При необходимости отрегулируйте ее, чтобы избежать постоянных вибраций и неровного износа шин.

8. Проверка контрольной поездки

После установки и настройки радиальных шин на автомобиль, произведите контрольную поездку, чтобы убедиться в правильности установки и отсутствии проблем с управляемостью и комфортом автомобиля.

9. Регулярная проверка и обслуживание шин

После установки радиальных шин регулярно проверяйте давление воздуха и состояние шин. Проверяйте шины на наличие грыж, порезов и других повреждений, а при необходимости, заменяйте их новыми.

Рисунок протектора зимних шин

Этот рисунок протектора предназначен для суровой зимы. Покрышки изготавливают из мягких видов резины, чтобы сохранить свойства даже в самый жесткий мороз. Ламели по полотну протектора очень плотно нарезаны, плечевые блоки с острой кромкой. Идеальная похода для таких шин – мягкий снег с небольшим оледенением. Высота протектора новых скатов – 9-10 мм.

Шипы обычно устанавливают дополнительно в липучку, что кроме отличного сцепления на заснеженной дороге дает преимущество на гололеде. Со всем этим появляется громадный минус – езда по асфальту становится менее комфортной за счет повышенной шумности. Кроме того на твердой дороге во время торможений или резких ускорений стальные шипы вылетают из своих посадочных мест и приходится тратить дополнительные деньги для их повторной установки.

Допустимый остаточный протектор зимних покрышек

По правилам ПДД, на шинах, предназначенных для использования зимой, протектор должен быть не ниже 5 мм. Сами же производители признаются, что при высоте протектора ниже 4 мм практически все сцепные характеристики с дорогой теряются.

Радиальные шины – как правильно с ними обращаться? + видео » АвтоНоватор

В связи с тем, что в последнее время, особенно в рекламе, часто говорят о различных характеристиках покрышек, которые ранее мало кого интересовали, многим автомобилистам необходимо больше информации о том, как ставить радиальные шины, и какой им нужен уход.

Какова радиальная конструкция шины?

Можно выделить два типа автомобильных шин, в зависимости от ориентации нитей корда: диагональные и радиальные. В первом случае нити корда располагаются под определенным углом к радиусу колес, во втором – вдоль него. Кроме того, диагональные шины, чаще всего, имеют несколько слоев корда, причем нити каждого слоя перекрещиваются. Корд же радиальных шин натянут без пересечения нитей.

Радиальная конструкция шины способствует значительному снижению напряжений нитей. Кроме того, их прочностные характеристики значительно повышают надежность покрышек в зоне беговой дорожки, каркас надежно защищен от разного вида повреждений, и существует меньшая вероятность появления трещин в протекторе. Имеются, конечно, и слабые места, но о них мы скажем позже, ибо они имеют влияние на работу покрышки лишь в определенных условиях эксплуатации.

Что значит радиальная шина – плюсы и минусы

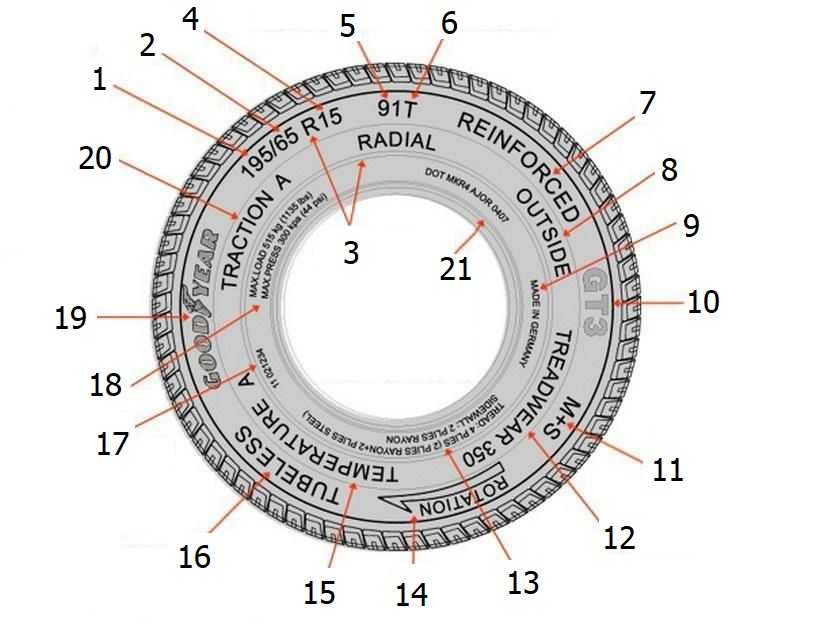

Можно очень просто распознать радиальные шины, маркировка таких покрышек всегда имеет букву R, например 315/80R22.5. На их боковине указывается еще и количество слоев корда, а также материал. Кстати говоря, из-за того, что абсолютно каждый слой работает самостоятельно, благодаря радиальному расположению нитей, их количество не обязательно должно быть четным.

Жесткий брекер (слой между протектором и каркасом) значительно снижает вероятность деформации рисунка протектора и способствует тому, чтобы пятно контакта практически не изменялось по форме. Сцепление с дорожным покрытием у таких покрышек значительно лучше, чем у диагональных, это обеспечивается большей площадью контакта. Таким образом, благодаря всем своим достоинствам они практически вытеснили с рынка другие типы.

В принципе, слабых мест у радиальных покрышек не много, но они есть. У них небольшая прочность боковин стенок, это связано с радиальным расположением нитей, поэтому надо быть предельно осторожными при движении по глубоким колеям, и следить, чтобы давление воздуха было всегда в пределах нормы. Также они очень боятся ударов о бордюрные камни, и намного чаще в этом случае получают повреждения, чем диагональные.

https://youtube.com/watch?v=OOxUWq0QCaw

Как ставить радиальную шину – несколько особенностей, что вас ждут

Узнав более подробно, что значит радиальная шина, следует разобраться и со следующими вопросами, как их ставить, и в каком уходе они нуждаются. Устанавливая такие покрышки на своего «железного коня», придерживайтесь следующих правил. Если вы приобрели направленную шину, то на ней обязательно должна быть стрелка, которая указывает направление движения вперед, и устанавливать ее надо соответственно.

Пятая шина, в основном, монтируется из расчета установки с правой стороны, так как по статистике именно правые колеса страдают больше всего.

Если же типы рисунков протектора радиальных шин относятся к несимметричным, то с одной стороны вы увидите надпись «Ins >

Ухаживать же за ними нужно так же, как за любыми шинами

Регулярно следует осматривать, причем особое внимание уделять протектору и боковинам, в случае же обнаружения дефектов, обратитесь за помощью к специалистам. Если же во время движения авто уводит в сторону, или появились вибрации, то, скорей всего, это также из-за повреждений покрышек. Нужно произвести демонтаж и восстановить шину

Нужно произвести демонтаж и восстановить шину.

Современная шинная индустрия создает свои изделия все лучше и лучше. Универсальная продукция способна отлично чувствовать себя на сухом асфальте, отводить воду, обеспечивать сцепление с дорогой, а кроме того — предоставить акустический комфорт и снизить расход топлива.

Для современных машин предлагается множество комплектов с разнообразными протекторами и составами смеси. Такая универсальность имеет один недостаток. Рисунок протектора различается на половинах покрышки. Поэтому, на шинах встречаются отметки Rotation, Inside или Outside, говорящие о правильном направлении вращения.

В этой статье мы поговорим о маркировке направления вращения шин, типах резины, направленном и ненаправленном рисунке протектора, а также расскажем про все плюсы и минусы таких изделий.

Производство радиальных шин ведется нарастающими темпами, что обеспечило преобладающее их распространение в перспективе. Перспективны также бескамерные радиальные шины с использованием в каркасе и бре-кере металлокорда односкатных широкопрофильных шин вместо двухскатных.

Диагональная шина.| Радиальная шина.

Каркас радиальной шины выполняют из произвольного ( не обязательно четного) числа резинокордных слоев, уложенных в меридиональном направлении. Благодаря такой ориентации кордных нитей, радиальные шины являются более экономичными по сравнению с диагональными, так как их каркас содержит примерно вдвое меньше слоев из текстильного корда, а при использовании металлокорда обходятся нередко всего одним слоем. Между каркасом и брекером располагается резиновая прослойка, достаточно протяженная по толщине в зоне окончания брекера, испытывающая в процессе эксплуатации шины весьма значительные деформации поперечного сдвига. Борт радиальной шины вследствие меридионального расположения нитей корда в каркасе работает в более тяжелых условиях, нежели борт диагональной шины.

Рассмотрим радиальную шину, меридиональное сечение которой схематически изображено на рис. 11.2. Идея, реализованная в конструкции радиальной шины, сводится к следующему: брекер, выполняющий в диагональной шине роль подушечного слоя, в радиальной шине составляет ее силовую основу, в значительной мере определяя прочность шины в беговой части.

В СССР крупногабаритные радиальные шины не получили пока широкого распространения, поэтому ограничимся расчетом экспериментальной шины 21.00 — ЗЗР, не заостряя внимание на особенностях ее конструктивной схемы. Габариты этой шины по сравнению с рассмотренной выше диагональной не столь внушительны. Шина 21.00 — ЗЗР имеет многослойный каркас от 12 слоев в беговой части до 22 в зоне заворота и мощный металлокордный брекер, собранный из четырех перекрестно армированных слоев.

Шина 21.00 — ЗЗР имеет многослойный каркас от 12 слоев в беговой части до 22 в зоне заворота и мощный металлокордный брекер, собранный из четырех перекрестно армированных слоев.

При вулканизации радиальных шин, особенно с большой глубиной рисунка протектора, возникают трудности закладки покрышек в обычные прессформы, состоящие из двух половин, без повреждения и смещения протекторной резины и выемки свулканизованной покрышки без повреждения стенок элементов рисунка.

Принципиальное отличие радиальных шин от диагональных состоит в том, что нити корда в соседних слоях каркаса не перекрещиваются, а идут рядом друг с другом ( радиально) от одного борта покрышки к другому. Число слоев в каркасе радиальных шин может быть как четным, так и нечетным. Между каркасом и протектором расположен брекер, состоящий из нескольких слоев жесткого корда и охватывающий подобно ленте каркас покрышки. В этих шинах брекер воспринимает основную нагрузку от внутреннего давления. Брекер радиальных шин грузовых автомобилей для повышения прочности изготовляют из 3 — 5 слоев металлического корда.

Пример обозначения радиальной шины: 205 / 70R14, где 205 — посадочный диаметр, мм; 70 индекс — серии ( Я / В — 100); R — индекс радиальной шины; 14 — посадочный диаметр, дюймы.

При сборке радиальных шин на двух станках для сборки каркасов ( первая стадия) используют станки для сборки диагональных шин, а для выполнения второй стадии создан станок новой конструкции. Он состоит из станины, привода, ограничительных шаблонов, формующего барабана, механизма раздвига барабана и прикатчиков.

Деформированное состояние радиальной шины в контакте с дорогой / / Международная конференция по каучуку и резине.

Шины со съемным протектором.

Бортовая часть радиальных шин работает в более тяжелых условиях, чем диагональных шин. Поэтому для усиления борта в радиальных шинах применяются дополнительные детали из стального или текстильного корда, накладываемые на наружную поверхность борта под боковину, резиновые или металлокордные бортовые ленты и увеличенный наполнительный шнур.

Важной особенностью зимних радиальных шин с шипами является то, что на сухих и мокрых дорогах они обеспечивают такое же сцепление, как и летние диагональные шины.

Поперечные сдвиговые напряжения в зоне контакта при свободном качении шин различных конструкций.

Ясно, что радиальные шины с металлокордом превосходят все другие конструкции шин по этому показателю.

Как правильно поставить зимнюю резину по направлению

Для зимы также популярны модели с направленным протектором. Здесь сторона вращения колес аналогично указывается стрелочкой. При ее отсутствии правильность определяется по расположению елки шипов. При виде сверху, кончик должен быть по ходу движения автомобиля.

Как ставить зимнюю резину: направление протектора Гардиан

Симметричная не направленная шина производителя Firestone предназначена для семейных авто. Характеристики резиновой смеси подходят для умеренной эксплуатации в зимний период. Скат можно ставить любой стороной.

В каком направлении ставить зимнюю резину Матадор

Шины указанного бренда бывают направленные и ненаправленные. Изделия монтируются по общим правилам. Для определения правильности расположения в модели МР-52 присутствуют стрелки Rotation.В асимметричных покрышках типа MPS 530 необходимо придерживаться указателей стороны монтажа «Оутсайд и Инсайд».

Направление протектора шипованных Мишлен

Зимние шиповки Мишлен преимущественно выпускаются с направленной конструкцией протектора. Такие модели необходимо бортировать на ободья исходя из стрелочных указателей или расположения «елки» протектора.

Резина Данлоп

Компания Dunlop также производит широкий спектр автомобильных колес. По причине торговли в Европе и США, продукция бренда подпадает под общие правила маркировки.

В зависимости от модели рисунок протектора может быть симметричным и асимметричным. Направление определяется по стрелкам или соответствующим надписям на боковинах шины.

Бриджстоун Близак

Версия, предназначенная для кроссоверов, отличается от предложений конкурентов повышенной проходимостью и невысокой ценой. Ввиду сложной конструкции рабочей части автомобилисты нередко ошибаются при монтаже шины.Для облегчения процедуры, изготовитель наносит на боковой части ската указатель Rotation с характерной стрелкой, что минимизирует вероятность неправильной установки.

Кордиант

Производитель Кордиант выпускает несколько разновидностей шин. Среди автомобилистов популярны асимметричные и симметричные модификации. В зависимости от конструкции на покрышках наносятся указатели направления или внутренней/внешней стороны.

Нокиан Нордман 5

В пятой версии Нордман перепутать правильность направления невозможно. Здесь имеется ярко выраженный направленный рисунок и стрелочные указатели на боковых частях.

Центральная часть рабочей платформы представляет собой монолитную елку, острие треугольника должно быть направлено по ходу движения автомобиля.

Особенности конструкции шин

По сути, автомобильная шина — это деталь из резины, корда и металлических волокон. Она крепится к ободу колеса.

Каркас. Его функция заключается в предотвращении деформации. Этому способствует особое расположение нитей корда. Сырьем для их изготовления служат хлопок, капрон, вискоза, стальная проволока.
Брекер. Находится между протекторным слоем и каркасом и обеспечивает их слияние. Другие назначения: смягчение ударов, равномерное распределение нагрузки, предотвращение отслоения протектора. Волокна корда в ребрах жесткости всегда расположены по диагонали.
Протектор. Изготавливается из резины, имеет значительную толщину и специальный рисунок. Функции сводятся к защите каркаса, созданию тяги.
Стержни. Используются для установки обода. Для повышения жесткости фланцы дополнены кольцами из стальной проволоки, которые окружены резиной.
боковые стенки. Они защищают раму от влаги и повреждений с обеих сторон, а также служат для разметки.
Плечо соединяет боковины с беговой дорожкой, а также участвует в сцеплении при прохождении поворотов и препятствий.

Как понять, что шины установлены неправильно и как определить верное направление?

Наверняка многие автовладельцы сталкивались с такой ситуацией, когда их автомобиль во время движения начинает немного уводить по сторонам, то влево, то вправо. При этом вроде бы уже не раз настраивался развал-схождение

В этой ситуации стоит обращать внимание именно на то, в каком направлении установлены шины и правильно ли была произведена данная процедура

Для определения направления покрышек в первую очередь стоит обратить внимание на маркировку автомобильных шин, а также на рисунок протектора. Это два самых распространенных способа для определения направления шин

Асимметричные шины, то есть, покрышки с асимметричным рисунком, различаются тем, что имеют разный рисунок на наружной и внутренней части беговой дорожки. Именно поэтому такие покрышки имеют более хорошие эксплуатационные характеристики, хотя бы по сравнению с направленными покрышками.

Асимметричные покрышки имеют своеобразную маркировку – на внутренней части покрышки есть соответствующая подпись – «Inside», на внешней же подписано «Outside». И именно поэтому установка такого типа покрышек производится согласно данным характеристикам – обязательно стоит следить за тем, чтобы внутренняя сторона не оказалась снаружи или наоборот.
