Как заменить клапана ваз 2107 инжектор

Регулировка клапанов на Ваз 2107 по микрометру

Вместо щупа для регулировки зазора клапанов применяется микрометр, устанавливаемый на специальной рейке. С его помощью можно контролировать величину свободного хода рокеров. Зазор 0.15 миллиметров соответствует свободному ходу рокера 0,52 миллиметра.

Рейка имеет специальные гайки, позволяющие прикручивать ее на шпильки крепления распредвала. Это позволяет последовательно устанавливать ее над каждой из пар клапанов. Необходимо хорошо затягивать гайки крепления рейки, чтобы она не качалась во время проведения замеров. После этого надо закрепить микрометр (индикатор) на рейке так, чтоб он упирался в край рокера, нажимающего регулируемый клапан.

Чтобы проверить зазор, надо поднять кулачок рокера специальным захватом или пальцем и проконтролировать по стрелке прибора величину свободного хода. Если он не равен 0,52 мм, то его следует выставить так же, как при регулировке при помощи щупа.

Данный способ регулировки более точный и надежный. Щуп, проходя между рокером и распредвалом, игнорирует возможный зазор, появляющийся в результате выработки на деталях.

Микрометр определяет действительную величину свободного хода рокера, кроме этого, ориентироваться по показаниям индикатора проще и надежней, чем по свободному ходу щупа. Это позволяет отрегулировать зазоры в клапанном механизме максимально точно.

ПОРЯДОК РЕГУЛИРОВКИ КЛАПАНОВ ВАЗ 2107 – ПОШАГОВАЯ ИНСТРУКЦИЯ

Когда всё готово, можно приступать к непосредственному регулированию. Прежде чем осваивать процедуру, следует разобраться в устройстве газораспределительного механизма, выяснить, где находится тот тепловой зазор, который следует регулировать. Клапана на ВАЗ 2107, собственно, как на подавляющем большинстве автомобильных моторов, имеют верхнее расположение, то есть клапан перекрывает отверстие, расположенное над поршнем.

Для каждого цилиндра имеется по два клапана: впускной для подачи горючей смеси и выпускной для отвода выхлопных газов. Открывается просвет в головке блока цилиндров благодаря действию кулачков распредвала. Распредвал находится над клапанами и имеет для каждого из них свой эксцентрический кулачок, который передаёт движение на шток клапана через специальный рычаг. Регулировать следует зазор между кулачком (точкой противоположной эксцентрику) и рычагом.

Регулировка клапанов ВАЗ 21074 не отличается от регулировки «07» модели и начинается с того, что поршень в 4-м цилиндре устанавливается в верхнюю мёртвую точку (ВМТ), которая соответствует такту сжатия. В этот момент оба клапана будут закрыты. Для этого с помощью ключа на 38 проворачивает коленчатый вал до встречи метки на звёздочке распредвала с меткой на корпусе подшипников.

Теперь необходимо взять два рожковых ключа на «13» и «17», а также щуп. Клапаны регулируются в соответствии с определённым порядком, для чего нумеруются от передней части мотора.

Регулировка клапанов ВАЗ 2107 производится так:1.вставляем щуп между кулачком и рычагом 8-го и 6-го клапана поочерёдно;2.если щуп проходит с небольшим усилием, то зазор соответствует норме;3.беспрепятственное прохождение или застревание щупа указывает на необходимость регулирования;4.фиксируем головку регулировочного болта ключом на «13», отпускаем контргайку с помощью ключа на «17» и доворачиваем болт в нужную строну для увеличения или уменьшения зазора, затягиваем контргайку и проверяем зазор.Таким способом необходимо поступить с каждым клапаном, проворачивая каждый раз коленчатый вал на 180° от прежней точки. Эта операция соответствует повороту распределительного вала на 90°. С каждым поворотом необходимо регулировать такие по нумерации клапаны:

1) 180° — 4-й и 7-й;2) 360° — 1-й и 3-й;3) 540° — 5-й и 2-й.Порядок регулировки клапанов ВАЗ 2107 следует строго соблюдать, иначе можно полностью нарушить настройки системы газораспределения. После того, как каждый клапан проверен, необходимо провернуть несколько раз коленчатый вал и снова проверить зазоры. Необходимо добиваться того, чтобы щуп входил в каждый из зазоров с абсолютно одинаковым усилием.

Причины провала большинства новичков на экзамене «город»

Управление транспортным средством в городских условиях – это обобщающее испытание. Во время экзамена происходит комплексная проверка знаний основ теории и практических навыков вождения.

Новички слишком нервничают, теряются, и испытывают стресс. Ученики привыкли к тому, что во время учебы на пассажирском сидении находился инструктор, который подсказывал и советовал, как лучше поступить в непредвиденной ситуации. На экзамене же инспектор наоборот тщательно следит за малейшими нарушениями, фиксирует ваши промахи, начисляет штрафные баллы. Волнения и тревоги уменьшают шансы успешного прохождения испытания.

Некоторых учеников подводит низкий уровень подготовки. Те, кто не уверен в своих силах, допускают ошибки по незнанию. Если вы угадали правильные ответы на тесты по ПДД, вам повезло со сдачей вождения на автодроме, то «город» может выявить пробелы в знаниях и слабые места в управлении автомобилем.

Дает о себе знать и недостаточный опыт вождения. Начинающие водители не умеют правильно применить полученные знания ПДД в реальных условиях на дороге.

Признаки выхода из строя сальников клапанов ВАЗ 2107, ВАЗ 2106.

Обычно интервал замены маслосъемных колпачков составляет 80000 километров пробега. Только своевременно определенная неисправность и её устранение не допустят проведения капитального ремонта мотор. Рассмотрим основные признаки износа маслосъемных колпачков:

Высокий расход масла и последующая необходимость в доливке больше литра масла на 10000 км пробега — первый признак износа маслосъемных колец и/или маслосъемных колпачков. Предельным считается расход масла от метки «max» до метки «min» на 1000 км пробега для бензиновых двигателей.
Окрас дымового выхлопа. Цвет служит важным диагностическим знаком и напрямую указывает на возникшие в двигателе неисправности. Дым из выхлопной трубы бывает белым, черным, синим и других оттенков, в зависимости от присадок в топливе и типа самого топлива. Белый дым на прогретом двигателе ВАЗ 2106/2107 это надёжный признак определения износа маслосъемных колпачков или прогорания маслосъемных колец поршневой группы двигателя.
Нагар на свечах зажигания. Этот признак определяет, что произошёл износ маслосъемных колпачков и/или подаётся «богатая смесь» воздуха в карбюратор. Устраняется заменой сальников клапанов и/или чисткой карбюратора и ремонтом ЭСУ двигателя.
Залипание клапанов двигателя. Причиной залипание клапанов двигателя может быть износ маслосъемных колпачков, некачественное топливо и масло, а также нерегулярная его замена. Еще одной причиной может стать длительная пауза в эксплуатации двигателя и его перегрев.

Проведя диагностику и удостоверившись в причине поломки, необходимо выполнить замену колпачков. С наличием нужного инструмента, с ремонтом можно справиться своими руками, понадобится для этого следующее:

гаечные ключи «на 10»,«на 13»,«на 17»;
стандартная плоская и крестообразная отвертка;
головка для выкручивания свечей;
съемник колпачков;
ключ для свечей зажигания;
рассухариватель для клапанов;
пинцет или плоскогубцы с тонкими губами;
комплект новых маслосъёмных колпачков ВАЗ 2106/2107. Стоимость комплекта маслосъёмных колпачков на «классику» от ВАЗ с артикулом 21011007026 и от производителя REINZ c артикулом 702273700 составит около 100 р.

Цена указана на весну 2017 года по Москве и области.

Инструмент необходимый для замены маслосъемных колпачков.

http://www.make-1.ru/1s/3_avto_16.phphttp://autorn.ru/vaz/2107/416-zamena-maslosemnyh-kolpachkov-vaz-2107.htmlhttp://21074.ru/dvigatel/zamena-maslosemnyh-kolpachkov/http://semerkavaz.ru/dvigatel/zamena-maslosemnykh-kolpachkov-na-vaz-2107/http://etlib.ru/report/1354-zamena-maslosemnyh-kolpachkov-vaz-2107-vaz-2106

голоса

Рейтинг статьи

Демонтаж маслосъемных колпачков

Замена маслосъемных колпачков ВАЗ 2107 начинается с разборки части газораспределительного механизма и снятия старых колпачков. Для этого необходимо выполнить следующие операции:

выкрутить свечи зажигания, используя специальный ключ;

Примечание: после снятия свечей следует проверить их состояние и при необходимости заменить.

выкрутить болты крышки ГРМ;
снять крышку;
выставить положение распредвала по меткам;
отогнуть лепестки стопорной шайбы, предотвращающей откручивание болта крепления звездочки распредвала;
выкрутить болт;

Совет: чтобы предотвратить проворачивание распредвала, необходимо включить первую скорость КПП.

открутить крепление натяжителя цепи;
снять натяжитель;
снять звездочку;

Совет: чтобы не пришлось заново выставлять положение цепи на зубьях звездочки, надо привязать цепь к звездочке проволокой и положить на блок цилиндров.

открутить гайки крепления корпуса подшипника распредвала;
извлечь корпус с распредвалом;
снять рокера (коромысла) клапанов.

Для снятия маслосъемных колпачков проделать следующие операции с каждым из впускных и выпускных клапанов:

вставить в отверстие свечи оловянный пруток (диаметром 8 мм), препятствующий опусканию клапанов;
закрепить съемник (рассухариватель) на шпильках так, чтоб кронштейн упирался в тарелку пружины клапана;
нажать съемником на тарелку, сжать пружину клапана и вытащить сухари из проточки клапана;
снять рассухариватель;
демонтировать пружины с тарелкой и опорной шайбой;
поддеть отверткой и снять маслосъемный колпачок.

Примечание: замена клапанов ВАЗ 2107 также производится с помощью рассухаривателя. Но перед операцией необходимо снять головку двигателя, чтобы обеспечить возможность снятия и установки клапанов.

Регулировка клапанов на ВАЗ 2105

Автомобили семейства ВАЗ, такие как ВАЗ 2101/07, оснащаются моторами со схожей конструкцией. Отличия заключаются, как правило, в некоторых технических характеристиках. Это позволяет выполнять работы по обслуживанию и ремонту самостоятельно. Стабильное функционирование двигателя ВАЗ 2105 невозможно без правильно отрегулированных клапанов. Процедура подходит для всех силовых установок классических моделей «Жигулей». Суть регулировки состоит в изменении зазора между рокером и кулачком распредвала. Следует учитывать, что регулировка должна проводиться на холодном моторе.

Когда и для чего необходима регулировка клапанов

К регулировке клапанов на ВАЗ 2105 приступают в случае нарушения зазора. Чтобы понять, каковы признаки и к чему может привести неправильный зазор, стоит разобраться в этом моменте более детально. Основной признак неправильного зазора механизма ГРМ — присутствие металлического стука в области ГБЦ. Поначалу этот стук заметен только на одном из режимов работы мотора, например, на холостых оборотах, но по мере эксплуатации авто он будет наблюдаться на всех режимах.

Зазор может отличаться как в меньшую, так и в большую сторону от номинального значения. В любом случае неправильный параметр будет сказываться на снижении мощности двигателя. В случае с уменьшенным зазором, клапан будет поджиматься рокером, что приведёт к нарушению герметичности в цилиндре и снижению компрессии. Как результат, возможно подгорание рабочей кромки клапана и его седла.

При увеличенном зазоре снизится поступление в камеру сгорания смеси из топлива и воздуха из-за меньшего времени открытия клапана. К тому же газы будут отводиться в неполном объёме. Как раз для того чтобы избежать перечисленных нюансов на «пятёрке», требуется регулировка клапанов через каждые 15–20 тыс. км. пробега.

Инструменты для регулировки

Одним из условий правильной регулировки клапанов является наличие необходимого инструмента и знание последовательности действий. Из инструментов потребуется подготовить следующий перечень:

специальный ключ для вращения коленчатого вала;
ключи рожковые и торцовые (на 8, 10, 13, 17);
отвёртка плоская;
щуп с толщиной 0,15 мм.

Процесс регулировки выполняется специальным широким щупом, который используется для рассматриваемого процесса.

Порядок регулировки

Перед регулировкой необходимо провести демонтаж некоторых элементов, а именно воздушного фильтра и его корпуса, троса подсоса с карбюратора, тяги дроссельной заслонки, а также клапанной крышки. Нелишним будет снять крышку с распределителя зажигания, чтобы не было помех при регулировке. Изначально необходимо выставить механизмы двигателя по меткам: на шкиве коленвала и на передней крышке ГРМ есть метки. Выставляем метку на шкиве напротив длиной риски на крышке.

Следует учесть, что клапаны регулируют в определённой последовательности. Только так можно правильно настроить механизм ГРМ.

Процесс регулировки состоит из следующих действий:

После того как выставлено положение коленчатого вала по меткам, проверяем зазор при помощи щупа на 6 и 8 кулачках распредвала. Для этого вставляем инструмент между рокером и кулачком распределительного вала. Если щуп входит с небольшим усилием, то регулировка не нужна.

Процесс регулировки не столько сложен, сколько требует внимания, аккуратности и точности

При вращении коленвала важно чётко совмещать метки. Для лучшего понимая процесса, приводится таблица, из которой становится понятно, какой клапан и при каком положении коленчатого вала нужно регулировать

Таблица: регулировка теплового зазора клапанов ВАЗ 2105

Угол поворотаколенвала (гр)	Угол поворотараспредвала (гр)	Номера цилиндров	Номера регулируемых клапанов
4 и 3	8 и 6
180	90	2 и 4	4 и 7
360	180	1 и 2	1 и 3
540	270	3 и 1	5 и 2

После проведённого мероприятия сборку демонтированных элементов производим в обратной последовательности.

Видео: регулировка клапанов на примере ВАЗ 2105 с ременным приводом

В процессе работы двигателя происходит нагрев и расширение его деталей. Чтобы обеспечить плотное прилегание клапана нужен тепловой зазор, который на автомобилях ВАЗ 2101/07 должен составлять 0,15 мм, чему и соответствует размерность щупа, используемого при регулировке.

Процесс замены

Полностью демонтируем корпус воздушного фильтра. Сразу снимаем крышку и вытаскиваем фильтр, затем откручиваем гайки крепления от карбюратора и снимаем корпус целиком.
Снимаем тягу педали газа, а также тросик подсоса на карбюраторе.
Откручиваем по периметру все гайки крепления клапанной крышки и снимаем для удобства все свечные провода. Еще можно снять крышку трамблера.
Демонтируем прижимные шайбы под гайками и снимаем клапанную крышку.
Устанавливаем первый цилиндр в ВМТ, совмещая метки. Двигатель прокручиваем за болт шкива коленчатого вала по часовой стрелке.
Ослабляем натяжитель цепи и откручиваем болт крепления звезды распредвала. После откручивания болта снимаем звезду с распредвала. Цепь нужно оставить прямо на звезде, можно примотать проволокой, чтобы не соскочила.
Откручиваем гайки крепления распределительного вала и снимаем его.
Демонтируем рокера с пружинами. Главное их не перепутать при сборке, каждый рокер нужно поставить на свое место.
Откручиваем свечи зажигания.
У нас установлена ВМТ, значит маслосъемные колпачки можно менять на первом и четвертом цилиндре. Клапана на первом и четвертом цилиндре после рассухаривания не упадут в цилиндр, потому что их подпирают поршни.
Рассухариваем клапан, к примеру, можно начать с первого цилиндра. Отжимаем пружину клапана, вынимаем пинцетом “сухарь” и клапан свободен.
Снимаем пружины клапана и получаем доступ к маслосъемному колпачку.
Одеваем съемник и снимаем колпачок.
Одеваем колпачок от руки на шток клапана и далее с помощью приспособления сажаем его на место. Нужно приспособление, которое опирается на внутреннюю часть колпачка, чтобы легким ударом молотка посадить его на место.
Одеваем пружины и “засухариваем” клапан.
Меняем по выше описанной технологии колпачки клапанов на первом и четвертом цилиндре.
Прокручиваем двигатель и подпираем поршнями клапана на втором и третьем цилиндре. Следите, чтобы цепь не слетела со звезды при прокручивании.
Меняем колпачки на клапанах второго и третьего цилиндра.
Устанавливаем пружины и рокера на свои места.
Ставим распредвал и совмещаем метки ВМТ. Дублирующие метки есть возле шкива коленчатого вала, проследите, чтобы они тоже совместились.
Устанавливаем звезду РВ и затягиваем болт крепления.
Наживляем и затягиваем гайки крепления распредвала с моментом 2.2 кг, по схеме ниже.

Наглядно процесс замены маслосъемных колпачков ВАЗ 2107 смотрите в этом видео:

Регулировка клапанов ВАЗ 2107 (инжектор)

Чтобы снять клапанную крышку, сначала надо вынуть масляный щуп, иначе он не позволит ей выйти. Далее, самый простой способ — отсоединить три шланга возле патрубка воздушного фильтра, открутить все болты по периметру крышки, и вытащить крышку.

Вытаскивать клапанную крышку будет довольно неудобно.

Проворачивать коленвал можно несколькими способами. Например, поддомкратить и вывесить заднее колесо, переключить на 4-ю или 5-ю передачу, чтобы было легче крутить. Вращать колесо до совпадения меток. Другой способ — прокручивать понемногу, упирая лезвие отвертки между зубцов венца коленвала, и используя кронштейн ДПКВ (но не сам датчик), как опору. В остальном клапана регулируются по пунктам выше.

Для регулировки клапанов понадобится щуп на 0,15 мм и пара ключей на 13 и 17. Если речь о карбюраторном ВАЗ 2107, тогда пригодится и ключ для прокручивания коленвала на 38.

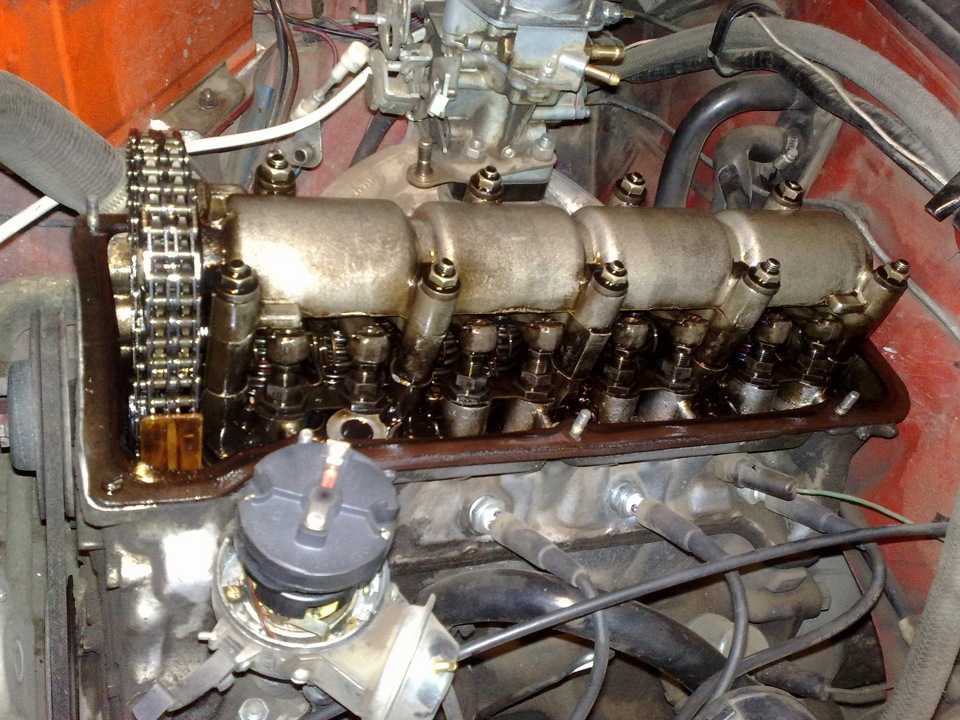

Чтобы снять клапанную крышку на карбюраторной «семерке», нужно демонтировать воздушный фильтр.

Также нужно отсоединить топливные шланги, тросик воздушной заслонки и тягу дроссельной. Сам карбюратор следует прикрыть, чтобы не внутрь ничего не попало,

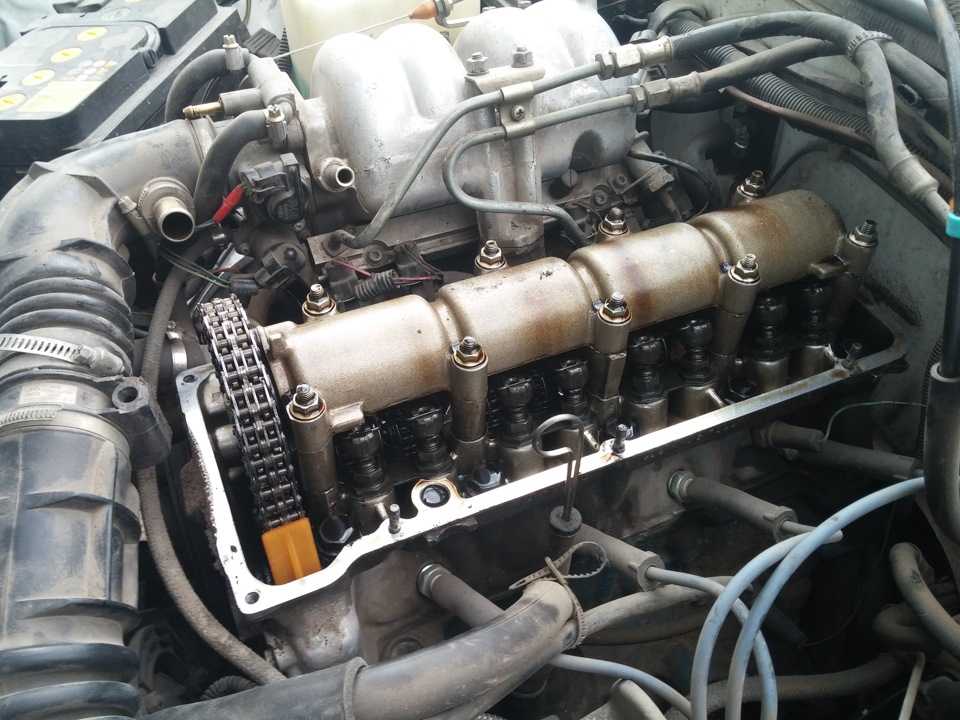

На инжекторном ВАЗ 2107 надо вытащить масляный щуп для снятия крышки ГБЦ.

И убрать тройку шлангов возле воздушного фильтра.

Открутить 8 болтов на 10 крепления крышки, разбросанных по периметру, и снять крышку.

После снятия крышки, следует проверить натяжение цепи (и подтянуть, если требуется). Для того, чтобы начать регулировку клапанов, нужно чтобы метка на распредвале совпадала с этим выступом.

Если метка не совпадает с выступом, нужно проворачивать коленвал, пока это не исправится.

Также есть метка на коленвале (карбюратор), она должна совпадать с самой длинной чертой на крышке привода распредвала.

На инжекторной «семерке» эти метки отличаются, но тоже должны совпадать. Если метки распредвала совпадают, а метки венца коленвала немного расходятся, это может свидетельствовать о растянутости цепи. При незначительном расхождение регулировка допустима.

Таблица углов поворота коленвала и ВМТ поршней различных цилиндров, где 0 — совпадение меток на распредвале и верхней мертвой точке поршня 4-го цилиндра. В таком положение регулируются 8-й и 6-й клапан, после чего нужно провернуть коленвал на 180 градусов (распредвал совершит оборот на 90), тогда можно отрегулировать следующую пару.

Клапана считаются от распредвала и регулируются парами, с проворачиванием коленвала и распредвала после регулировки каждой пары клапанов.

Нужный зазор определяется по щупу толщиной в 0,15 мм. Он вставляется между рычагом и кулачком клапана распредвала. Если щуп не проходит или двигается совершенно свободно — нужна регулировка.

Чтобы отрегулировать клапан, нужно ослабить контргайку ключом на 17.

Затем повернуть регулировочную гайку в ту или иную сторону, увеличивая или уменьшая зазор.

Совершив пол-оборота регулировочной гайки, следует проверить зазор щупом и внести коррективы. Щуп должен ходить плотно, без люфта, и выниматься с усилием около 2 кг, при этом допустимы небольшие погрешности. Добившись нужного результата, надо закрутить контргайку и снова проверить зазор.

Второй клапан (и все остальные) регулируются точно так же.

Отрегулировав первую пару клапанов (8 и 6), надо провернуть коленвал на 180 и распредвал на 90 градусов. Чтобы было легче ориентироваться, на распредвалу можно сделать метки, обозначающие оборот на 90 градусов. Если заводская метка совпадает с выступом на верху, то свою метку следует нанести около выступа корпуса ГБЦ сбоку.

Вот в этом месте.

Затем провернуть коленвал ключом на карбюраторном двигателе или оборотом колеса на инжекторном.

На инжекторе того же результата можно добиться, вставив отвертку между зубцов венца коленвала и, упираясь в кронштейн датчика положения коленчатого вала снизу, понемногу проворачивать венец.

Результат должен быть один и тот же — распредвал совершит оборот на 90 (о чем подскажет нанесенная метка).

Заводская метка ушла на 90 градусов.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

Снять крышку клапанов.
Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Обновленные двигателя автомобиля

аналогичная оплошность была принята, и на новые автомобили ВАЗ 2112 стали устанавливать более совершенные 1,6-литровые 16-клапанные двигатели. Конструктивно силовые агрегаты особо не отличались, но одна особенность все же присутствовала. В новом двигателе на поршнях были зазубрины, поэтому описанная выше проблема была устранена.

В последующие годы автомобилисты стали забывать о гнутых клапанах и привыкли к надежности новых 16-клапанных двигателей. А вот обновленная модель Приора с силовым агрегатом 1,6 литра неприятно удивила – гнулись клапана и при обрыве ГРМ.

При этом капитальный ремонт обошелся намного дороже. С другой стороны, разработчики сделали ремень максимально широким, чтобы минимизировать вероятность его обрыва. Не повезло только тем автомобилистам, у которых был неисправен ремень, или тем, кто не смотрел на своего «железного коня».

К сожалению, даже на новых 1,4-литровых моторах Калина с 16 клапанами не избежать ремонта при обрыве ремня в движении. Поэтому мониторинг состояния этого узла является обязательным.
