Клинико лабораторные этапы изготовления шины вебера

Классификация переломов нижней челюсти с дефектом кости

Классификация перломов челюстей

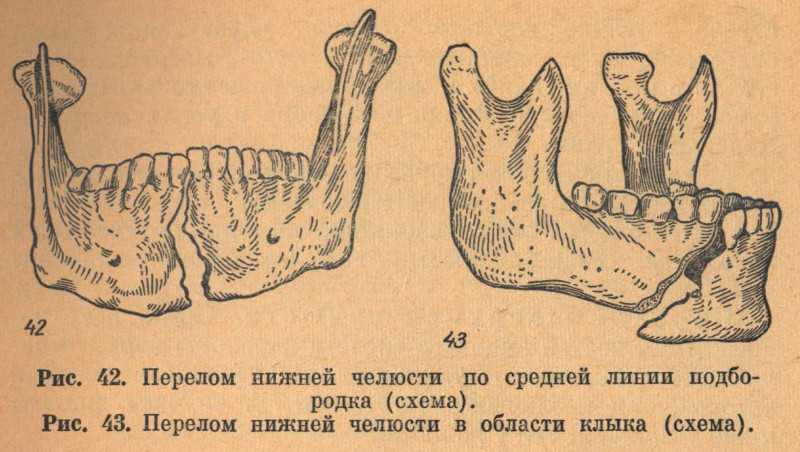

Перелом нижней челюсти классифицируется следующим образом.

Переломы верхней челюсти разделяют на 3 группы:

И. Г. Лукомский делит переломы верхней челюсти на три группы в зависимости от локализации и тяжести клинического лечения:

1) перелом альвеолярного отростка;

2) перелом суборбитальный на уровне носа и гайморовых пазух;

Закрепление отломков челюстей производится при помощи различных аппаратов. Все ортопедические аппараты целесообразно разделить на группы в соответствии с функцией, областью фиксации, лечебного значения, конструкции.

Деление аппаратов соответственно функции. Аппараты делятся на исправляющие (репонирующие), фиксирующие, направляющие, формирующие, замещающие и комбинированные.

Регулирующими (репонирующими) называются аппараты, способствующие репозиции костных отломков: стягивающие или растягивающие их до установки в правильное положение.

Направляющим являются преимущественно аппараты с наклонной плоскостью, скользящим шарниром, которые обеспечивают костному отломку челюсти определенное направление.

Аппараты (шипы), удерживающие части органа (например, челюсти) в определенном положении, называются фиксирующими. К ним относятся гладкая проволочная скоба, внеротовые аппараты для фиксации отломков верхней челюсти, внеротовые и внутриротовые аппараты для фиксации отломков нижней челюсти при костной пластике и др.

Методы межчелюстного лигатурного скрепления.

— Сильвермена. Вокруг каждого из двух рядом стоящих зубов проводится бронзо-алюминиевая лигатура и закручивается, затем концы этих двух лигатур также закручиваются. То же проделывается в области зубов-антагонистов. Верхний проволочный жгутик закручивается с нижним, а конец обрезается. Преимущества: простота изготовления. Недостатки: после скручивания лигатур в преддверии рта образуются толстые проволочные жгутики, травмирующие слизистую оболочку; в случае необходимости открыть больному рот и перерезать толстые проволочные жгутики, что довольно трудно. После осмотра полости рта конструкцию приходится переделывать.

— Межчелюстное лигатурное скрепление по методу Айви.

Межчелюстное лигатурное скрепление по методу Айви

Наиболее часто используется в клинической практике, как правило, во всех случаях переломов челюстей. При переломе верхней челюсти межчелюстное лигатурное скрепление дополняют наложением подбородочной пращи, чтобы предотвратить её смещение вниз при непроизвольном опускании нижней челюсти. Преимущества: простота и эффективность, возможность быстрого открывания рта в случае необходимости, без нарушения целостности конструкции. Межчелюстное лигатурное скрепление по Казаньяну менее удобно по сравнению с методом Айви. Методика отличается тем, что вокруг соседних зубов одного отломка проводят лигатуру в виде «восьмерки» и два её конца скручивают в преддверии рта. Ту же манипуляцию проводят на зубах-антагонистах и на зубах другого отломка. Свободные концы скручивают и обрезают. Таким образом, общий конец проволоки (жгутик) состоит из четырёх концов. Недостатками метода являются наличие толстого проволочного жгута в преддверии рта, который может травмировать слизистую оболочку, а также необходимость повторного наложения лигатур в случае их поломки или после экстренного срезания лигатур.

— Межчелюстное лигатурное скрепление по Гоцко.

В качестве лигатуры используют полиамидную нить. Её проводят вокруг шейки зуба и завязывают узлом на его вестибулярной поверхности. Далее оба конца нити проводят через межзубный промежуток зубовантагонистов из преддверия — в полость рта, затем каждый конец выводят из полости в преддверие рта (дистальнее и медиальнее), подтягивают и связывают между собой узлом, осуществляя иммобилизацию. Преимущество: малая травматичность, высокая эффективность.

Межчелюстное лигатурное скрепление по методу Гоцко

Симптомы

При переломах нижней челюсти наблюдается следующая клиническая картина:

  • сильная боль;
  • подвижность челюсти в неестественных участках;
  • изменение прикуса;
  • визуально заметная наружная деформация контура;
  • затруднение речи, человеку сложно говорить;
  • слышимый щелчок и ограниченность в жевательных движениях;
  • повышенное слюноотделение;
  • потеря чувствительности в наружных и внутренних мягких тканях, онемение поверхностей.

К симптомам перелома нижней челюсти в сложных случаях относятся появление гематомных образований и отечности, тошноты, рвоты, кровотечений, слабости и потери сознания, кровяной слюны, сложности в движениях челюстью, больному трудно разговаривать вследствие травмы или болевого шока. Может наступить асфиксия.

Симптомы и диагностика

Симптомы перелома нижней челюсти идентичны перелому любой кости скелета человека: резкая боль, невозможность пошевелить травмированным органом, отечность, возможна гематома.

При тяжелых травмах у человека может быть сильное кровотечение (в том числе из ушей), асфиксия или шоковое состояние.

Более точная диагностика проводится стоматологом путем внеротовой и внутриротовой пальпации. Так исследуется деформация прикуса, изменение естественных контуров, целостность зубной дуги и зубных краев.

При наличии гематомы и болезненности участка поврежденной кости врач назначает рентгенограмму верхней и нижней челюстей. Обзорный снимок дает полное изображение костей лицевого черепа и не оставляет неясных моментов при постановке диагноза.

При переломе подвижной челюсти чаще всего появляются следующие признаки:

У пациентов с 3 типом перелома верхней челюсти выявляют припухлость верхней губы, нарушение носового дыхания. Основные жалобы сводятся к болезненности в участке травмированной челюсти, нарастании болевого синдрома при смыкании зубов.

В зависимости от траектории смещения отломка может наблюдаться нарушение смыкания зубов в сагиттальной, трансверзальной или вертикальной плоскостях.

Особенности конструкции

Методика шинирования создана военными врачами в прошлом веке. Усовершенствованы способы наложения, применяются новые материалы, но принципы лечения сохранены по сей день.

Шинирование нижней челюсти при разрушении костной структуры применяют с целью фиксации элементов для правильного срастания в максимально короткие сроки. Профессиональное лечение осуществляется либо с помощью проволочной конструкции, либо пластмассовых элементов.

Прежде чем закрепить сломавшиеся кости, необходима операция по восстановлению нормальной формы лица и удаления отломков. Также врач занимается обработкой разрывов тканей и кровеносных сосудов.

Конструктивные решения различны:

  1. Ленточные шины Васильева. Крепление с зацепными петлями из бронзоалюминиевой проволоки устанавливают на зубах. Фиксация производится посредством резиновой тяги. Простое и недорогое приспособление выполнено из нержавеющей стали.
  2. Шины Тигерштедта выполнены из алюминиевой проволоки. Самые распространённые три конструкции.

Первая — гладкая шина-скоба.

Вторая — состоит из резиновых тяг и петель для сцепления.

Третья — шина с распорочным изгибом.

Крепление к зубам осуществляется проволочными лигатурами индивидуально каждому пациенту. Эффективна одночелюстная шина-скоба. Бронзоалюминиевые лигатуры удерживают конструктивные элементы. Важные преимущества — в равномерном распределении нагрузки и минимальном травмировании зубов.

Лечебные шины обладают особенными качествами.

Самыми распространенными материалами являются медь и алюминий. Толщина проволоки составляет не более 2 мм. На одного больного обычно требуется 8 г алюминия и 9 г проволоки из сплава бронзы и алюминия.

Шина изготавливается строго индивидуально, чтобы в точности соответствовать зубной дуге.

Манипуляции с наложением проводят под местным обезболиванием.

Чем тяжелее перелом челюсти, тем сложнее конструкция с крючками и кольцами для фиксации костных тканей.

Без шинирования, т. е. обездвиживания челюстей, обойтись нельзя.

В противном случае пациенту грозит:

  • повторная травма путем смещения обломков;
  • инфицирование раны;
  • воспаления мягких тканей.

И противостолбнячные инъекции обязательны для исключения риска заражения в период лечения травмы.

Протезирование при неправильно сросшихся переломах.

Неправильно сросшиеся отломки могут быть смещены в вертикальном, горизонтальном или трансверзальном направлении, иногда в двух-трёх направлениях одновременно.

По степени окклюзионных нарушений в горизонтальной: плоскости различают три группы больных. У больных первой группы окклюзионные контакты сохраняются в виде бугоркового смыкания, второй — зубы смыкаются только боковыми поверхностями, а у больных третьей группы полностью отсутствует смыкание зубов.

Методы лечения неправильно сросшихся переломов челюстей могут быть хирургическими, протетическими, ортодонтическими и аппаратурно-хирургическими

При невозможности хирургического лечения (состояние больного, отказ от операции, незначительность смещения), восстановление нормальной окклюзии осуществляют при помощи ортодонтического лечения – перемещением зубов. Используют аппараты, повышающие прикус, и в целом механически действующие съемные и несъемные аппараты. Ортопедическое лечение состоит в пришлифовывании выдвинутых зубов, протезирование съемными и несъемными протезами, повышающими прикус.

Несъемные металлические протезы

Несъемные металлические протезы (штампованные, цельнолитые, металлокерамические, металлопластмассовые коронки, мостовидные протезы) имеют свои особенности изготовления. Зубы могут пришлифоваться, депульпироваться, препарироваться под углом к оси зуба, при изготовлении коронок, шейки зубов не гравируют и не удлиняют.

Несъемные пластмассовые протезы:

Каппа Ревзина.(а)

Изготавливается без препарирования опорных зубов.

Показания к применению:
Нарушения формы зубной дуги и необходимость коррекции неправильного смыкания зубных рядов.

Протез Ревзина (б)
применяется при неправильном сращении отломков челюсти.

Показания к применению:
те же, что и для каппы.

На кафедре ортопедической стоматологии ХНМУ для изготовления назубных капп предложена пластмасса «Синма-МК» с улучшенными физико-механическими и санитарно-гигиеническими свойствами.

Частичные съемные протезы:

Съемные протезы
– бюгельные или пластинчатые фиксируются опорно-удерживающими кламмерами, телескопическими коронками.

Протез с дублирующим (двойным) зубным рядом.

Показания к применению
: перекрестный прикус, вследствие неправильного сращения перелома когда опорных зубов не смыкаются с зубами-антагонистами и их количество незначительно.

Съемный пластинчатый протез с базисом, размещенным на наклоненных зубах с вестибулярной стороны.

Показания к применению:
при значительном язычном наклоне опорных зубов.

При бюгельном протезировании
опорную дугу размещают также с вестибулярной поверхности альвеолярного отростка.

Диагностика переломов верхней челюсти

При внеротовом осмотре пациентов с 3 типом перелома верхней челюсти выявляют нарушение целостности скулоальвеолярных гребней: отек тканей, ссадины, увеличение вертикальных параметров лица.

Дислокация заднего фрагмента вниз является причиной удлинения мягкого неба.

В ходе пальпаторного обследования на альвеолярном отростке определяют неровности, западения. При надавливании на крючки крыловидных отростков пациент ощущает болезненность в зоне, соответствующей линии перелома верхней челюсти.

Чаще наблюдается дизокклюзия в переднем участке, реже диагностируют патологии прикуса по трансверзали и сагиттали. Касание кончиком зонда слизистой оболочки альвеолярного отростка пациент не ощущает, что говорит о потере болевой чувствительности.

При переломе верхней челюсти по 2 типу симптом очков положительный – периорбитальная зона сразу после повреждения пропитывается кровью. Наблюдаются хемоз, экзофтальм, слезотечение.

Болевая чувствительность кожи в участках, соответствующих уровню повреждения, снижена. В переднем отделе, как правило, дизокклюзия.

В ходе пальпаторного обследования врач-стоматолог определяет подвижность верхнечелюстной кости на границе с глазницей, в участке скулоальвеолярного гребня, а также в области шва, соединяющего лобную кость с верхней челюстью.

При переломе верхней челюсти по 1 типу наблюдаются диплопия, хемоз, экзофтальм, субконъюнктивальные геморрагии, отек век. Если пациент лежит, выявляют энофтальм.

В сидячем положении диплопия усиливается, при смыкании зубов уменьшается. Пальпаторно при верхнем переломе верхней челюсти удается выявить неровность в участках лобноверхнечелюстного, а также скулолобного швов, скуловой дуги.

Проба нагрузки положительная. На компьютерной томографии обнаруживают нарушение целостности в участке корня носа, скуловой дуги, лобно-скулового шва, клиновидной кости.

Если платок стал жестким, значит, ликвореи нет, с носовых ходов выделяется серозное содержимое.

Дифференцировать перелом верхней челюсти необходимо с другими повреждениями костей челюстно-лицевого скелета. Все пациенты должны быть обследованы челюстно-лицевым хирургом, а также невропатологом.

https://www.youtube.com/watch?v=JgDdx53Xlfc

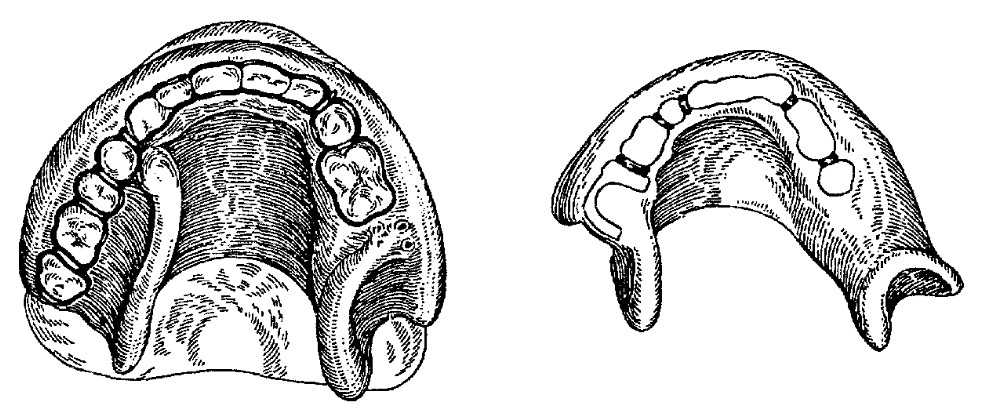

2.4 Пластиночная шина а. А. Лимберга

Шину применяют для лечения переломов беззубых челюстей.

Изготовление. Снимают слепки с каждого беззубого отлом­ка нижней челюсти и неповрежденной беззубой верхней челю­сти. Изготавливают индивидуальные ложки на каждый отло­мок нижней челюсти и верхнюю челюсть. Припасовывают индивидуальные ложки, укрепляют на них твердые окклюзионные валики из стенса, определяют и фиксируют центральное соотношение с помощью подбородочной «пращи». В этом состоянии скрепляют индивидуальные ложки нижней челюсти быстротвердеющей пластмассой, удаляют из полости рта. Гипсуют в окклюдатор, удаляют стенсовые валики и заменяют их столбиками из быстротвердеющей пластмассы. Накладыва­ют на челюсти шины и подбородочную «пращу».

2.5 Паяная шина на кольцах по А. А. Лимбергу.

Шину применяют для лечения одинар­ных линейных переломов челюстей при наличии не менее трех опорных зубов на каждом отломке. Изготовление. По слепкам изготавливают коронки (коль­ца) на опорные зубы, проверяют в полости рта, снимают слепки с отломков, на зубах которых находятся коронки, и слепок с противоположной челюсти. В лаборатории отлива­ ют модели, отломки с коронками устанавливают в правильное соотношение с зубами антагонистами и гипсуют в окклюдатор. Вестибулярно и орально к коронкам припаивают проволоки; если шина будет использована для межчелюстного вытяже­ния, то к проволоке припаивают зацепные крючки, изогнутые по направлению к десне. Паяную шину на нижней челюсти можно дополнить на­клонной плоскостью в виде пластинки из нержавеющей стали на вестибулярной стороне неповрежденной половины челюсти. После отделки, шлифовки и полировки шину укрепляют на опорных зубах цементом.

Профилактика нежелательных последствий

Открытый перелом, большие участки поражения, несколько операций, — все это может привести к осложнениям. Среди наиболее опасных можно назвать инфекционное заражение кости – травматический остеомиелит (который плохо поддается лечению) и менингит.

Кроме инфекционных, могут быть и функциональные нарушения: патологическое смещение ряда зубов, аномальный прикус, формирование неестественных пробелов между зубами, деформация симметрии кости. Эти дефекты могут влиять на жевательную и глотательную функции, на правильность речи.

Период регенерации костных тканей при переломе в среднем составляет 1,5–2 месяца. При соблюдении всех предписанных правил и медицинских рекомендаций прогноз благоприятный — пациент с такой травмой может подлежать полному выздоровлению. Главное – вовремя оказать квалифицированную медицинскую помощь.

Если вовремя не начать соответствующее лечение, наблюдаются следующие проявления:

Лечение

Оперативное лечение переломов челюсти

Для лечения переломов применяют следующие виды остеосинтеза:

Показаниями к остеосинтезу являются:

  • наличие крупных и мелких костных осколков;
  • сильное смещение отломков и, как следствие, невозможность их сопоставления без оперативного вмешательства;
  • переломы за зубным рядом;
  • патологический воспалительный или неопластический процесс в области перелома;
  • реконструктивные операции;
  • малое число здоровых устойчивых зубов на костных отломках.

Костный шов

внутренней стороныПротивопоказаниями к данному методу являются:

  • воспалительный процесс в зоне перелома;
  • наличие множества мелких костных осколков;
  • остеомиелит;
  • огнестрельные ранения в данной области;
  • наличие дефектов кости.

Накостные металлические пластины

челюстно-лицевой хирургиинеобходимо рассечение кожи и мышц только с одной, боковой стороны
резорциновые эпоксидные смолы

Период реабилитации

послеоперационном периодеострых заболеванийсуточную потребностьпитательных веществах

Если вы ищете информацию о шинировании челюсти при переломе, то наверняка столкнулись с неприятностью перелома челюсти. В этой статье вы найдёте нужные и полезные данные об этой методике, а также узнаете другие подробности, которыми заинтересуются люди, получившие эту травму.

Перелом челюсти – болезненная и опасная травма, которая зачастую возникает как следствие падений с высоты, бытовых травм и огнестрельных ранений. От получения этого вида перелома не застрахован никто, однако, чаще этому подвержены мужчины от 21 до 40 лет. Примерно 80% всех переломов челюстно-лицевого аппарата приходится на повреждение нижней челюсти.

Перелом подразумевает нарушение целостности костей верхней или нижней челюсти и сопровождается следующими симптомами:

  • Острая боль в месте повреждения;
  • Отёчность как всего лица, так и исключительно травмированной зоны;
  • Кровотечение;
  • Возможное нарушение целостности кожных покровов;
  • Асимметрия лица;
  • Затруднения при глотании и жевании.

Стоит отметить, что перелом челюсти — тяжелая патология и требует немедленного обращения в медицинское учреждение.

Чем раньше вы обратитесь к врачу – тем меньше риск возникновения осложнений и выше шанс полностью восстановить функцию и целостность поврежденной челюсти. Категорически не рекомендуется самостоятельно пытаться «вправить» челюсть и производить пальпацию повреждённого места, этим вы рискуете навлечь еще больший вред и осложнить ход дальнейшего лечения.

Подозрение на перелом. Первые действия до обращения к врачу:

  1. Зафиксировать челюсть с помощью наложения повязки;
  2. Прием анальгетиков для обезболивания;
  3. Приложить к месту перелома холод;
  4. Остановить кровотечение с помощью ватных тампонов.

После обращения в медицинское учреждение, врач проведёт диагностику для постановки точного диагноза и выявления локализации и степени сложности перелома. Для этого существуют следующие методы:

  • Рентген- обязательная для проведения процедура у пациентов с травмами подобного рода. Это быстрый и эффективный метод, который абсолютно точно поможет понять, имеет ли место быть перелом челюсти, а также выяснить его локализацию.
  • Клиническое обследование. Включает в себя визуальный осмотр врачом, в результате которого могут быть выявлены такие симптомы, как излишняя подвижность челюсти, наличие костных обломков в ране, нарушение рельефов кости. После этого этапа врач приступает к пальпации, которая поможет выяснить тяжесть перелома и установить точное место.
  • Магнитно-резонансная томография.
  • Ортопантомография.

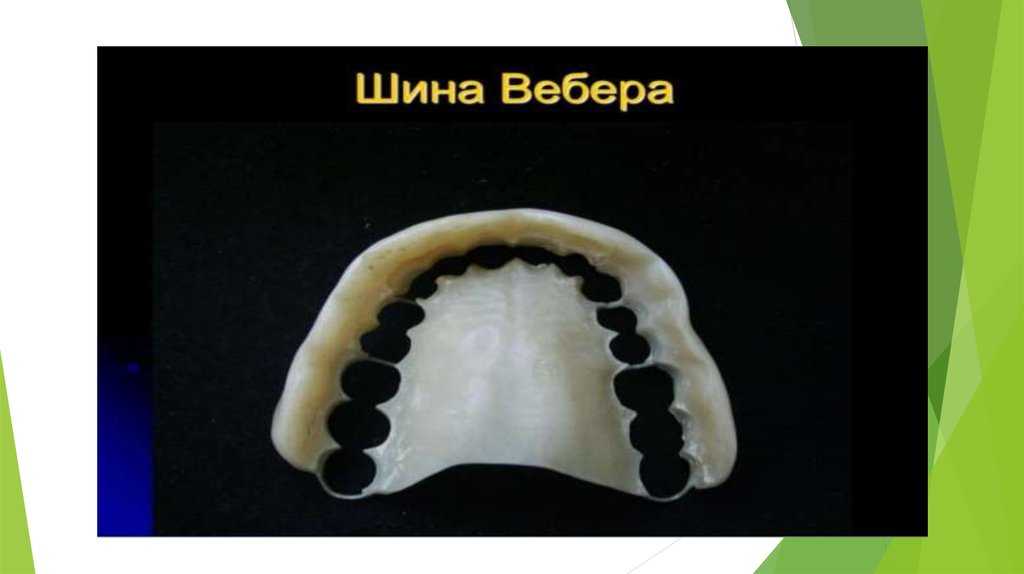

Шина Вебера

Применяют для лечения переломов без смещения фрагментов или на заключительном этапе, когда подвижность фрагментов небольшая, а межчелюстная фиксация может привесги к мышечной или суставной контрактуре. Эта шина применяется также при переломах нижней челюсти за пределами зубного ряда в области угла челюсти со смещением отломков в язычную сторону. Но в этом случае шина снабжается наклонной плоскостью на стороне, противоположной смещению. Однако применение этой шины противопоказано, если смещение превышает 10-15°. При большом отклонении плоскости от зубов верхней челюсти наклонная плоскость вместе с челюстью может смещаться книзу и горизонтальное смещение сменится вертикальным

Кроме того, шину Вебера используют при значительных дефектах нижней челюсти в результате травматического остеомиелита, огнестрельного ранения или после операций резекции нижней челюсти по поводу опухоли. В этих случаях длительное ношение шины (в течение 2—3 мес) может привести к ликвидации выраженного бокового смещения нижней челюсти после снятия шины.

Презентация на тему: » С.Д.Асфендияров атында ғ ы Қ аза қ Ұ лтты қ Медицина Университеті Казахский Национальный Медицинский Университет имени С.Д. Асфендиярова Шина Вебера. Шина.» — Транскрипт:

1

С.Д.Асфендияров тында ғ ы Қ аза қ Ұ ялты қ Медицина Университеті Казахский Национальный Медицинский Университет имени С.Д. Асфендиярова Шина Вебера. Шина Порта Выполнила:Аманжолова А. Проверил: Уразалин Ж. Курс:5 Группа: Факультет:стоматология

2

Шина Вебера зубодесневая пластмассовая шина для фиксации челюстей.

3

Применяют для лечения переломов без смещения фрагментов или на заключительном этапе, когда подвижность фрагментов небольшая, а межчелюстная фиксация может привести к мышечной или суставной контрактуре. Эта шина применяется также при переломах нижней челюсти за пределами зубного ряда в области угла челюсти со смещением отломков в язычную сторону. Но в этом случае шина снабжается наклонной плоскостью на стороне, противоположной смещению. Однако применение этой шины противопоказано, если смещение превышает 10-15°. При большом отклонении плоскости от зубов верхней челюсти наклонная плоскость вместе с челюстью может смещаться книзу и горизонтальное смещение сменится вертикальным

4

Кроме того, шину Вебера используют при значительных дефектах нижней челюсти в результате травматического остеомиелита, огнестрельного ранения или после операций резекции нижней челюсти по поводу опухоли. В этих случаях длительное ношение шины (в течение 23 мес) может привести к ликвидации выраженного бокового смещения нижней челюсти после снятия шины.

6

Техника изготовления Для изготовления этой шины надо снять оттиски с обеих челюстей, отлить модели и загипсовать их в окклюдаторе в центральной окклюзии. Для прочности шины делают проволочный каркас, охватывающий всю зубную дугу и альвеолярный гребень с вестибулярной и язычной стороны. Если отдельные зубы отсутствуют, то проволоку пропускают через промежутки так, чтобы концы ее перекрещивались.

7

Чтобы шина не оседала под действием жевательного давления, а также для скрепления шины через межзубные промежутки на жевательной поверхности зубов перекидывают куски проволоки и припаивают их с вестибулярной и язычной стороны каркаса. Концы этих проволок не срезают, а оставляют удлиненными (не менее чем по два с каждой стороны) для того, -чтобы во время гипсовки они вошли в гипс и закрепили положение каркаса. Каркас изготовляется из стальной или нейзильбер ной проволоки толщиной в 0,51 мм.

8

Когда каркас готов, из воска моделируют шину так, чтобы каркас находился в толще воска. Шина должна плотно охватывать боковые поверхности зубов и прилегающую к ним часть альвеолярного гребня, оставляя жевательные поверхности открытыми. При этом условии шина не будет препятствовать смыканию зубов. Процесс гипсовки, формовки или каучукования и обработки шины не отличается от описанного при изготовлении съемных зубных протезов. Для фиксации отломков на беззубой нижней челюсти применяют аппарат, представляющий собой две базисные пластинки (для верхней и нижней челюсти) с окклюзионными валиками, наглухо соединенными вместе (шина Порта). В области фронтальных зубов в шине имеется отверстие для приема пищи. Вся шина в целом укрепляется посредством подбородочной пращи к головной шапочке.

9

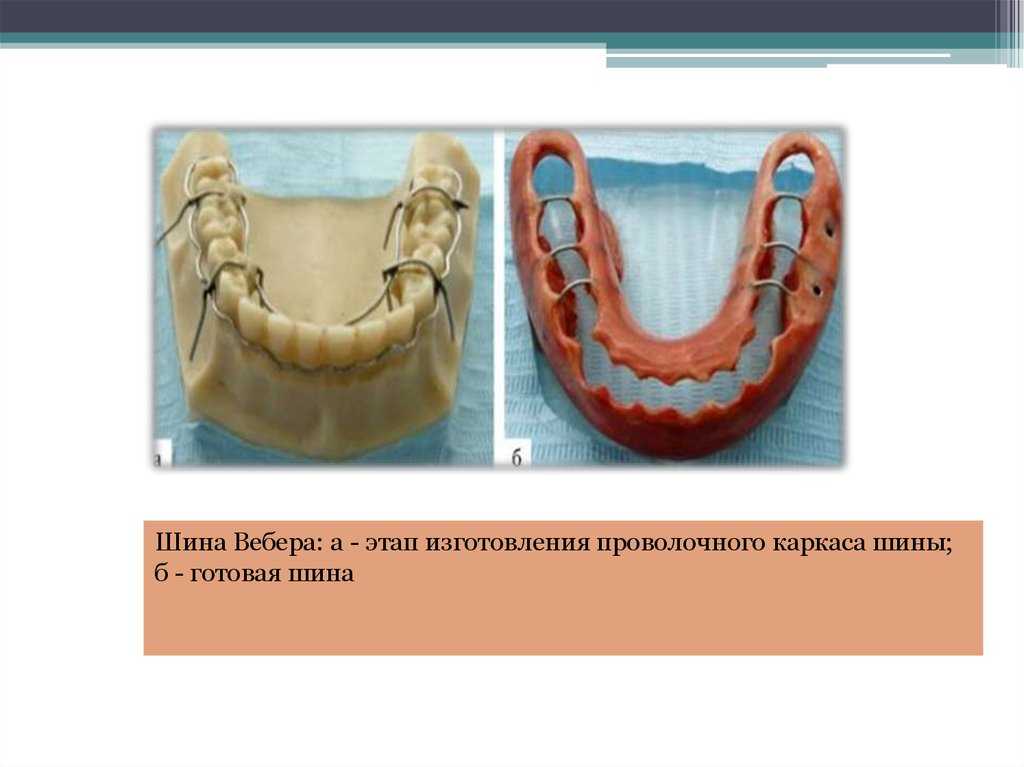

Шина Вебера: а — этап изготовления проволочного каркаса шины; б — готовая шина

11

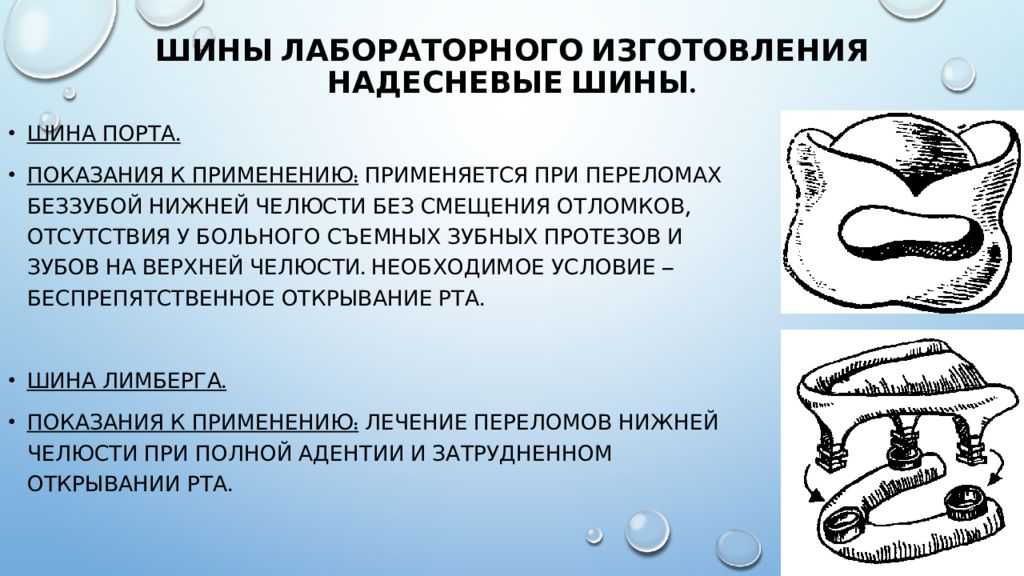

Шина Порта Применяют шину Порта в случае перелома беззубой нижней челюсти без смещения отломков и отсутствия у больного съемных зубных протезов и зубов на верхней челюсти.

12

Шина представляет собой две базисные пластинки на каждую челюсть, жестко соединенные между собой в положении центральной окклюзии. В переднем отделе шины создают отверстие для приема пищи. Шину Порта используют в качестве иммобилизующего аппарата только в сочетании с ношением подбородочной пращевидной повязкой

17

Спасибо за внимание!

Переломы челюсти — методы лечения

Больные с этой травмой должны проходить лечение и наблюдение в условиях стационара. Дополнительно назначаются антибиотики с целью исключить возникновение инфекционного процесса. Зубы в месте перелома, в большинстве случаев, подлежат удалению.
Для срастания поврежденных костей требуется их полная неподвижность. Добиться этого поможет процедура шинирования, подразумевающая под собой установку в ротовой полости конструкции из полимеров или металла, которая соединит и зафиксирует костные отломки. Эта процедура поможет избежать таких осложнений, как смещение костных осколков, инфицирование раны, воспалений и хронического вывиха. Перед шинированием производится сопоставление обломков челюсти и местное обезболивание.
