Технология сооружения анкерной конструкции

33. При устройстве анкерной затяжки рекомендуется следующая очередность работ (общий случай)*:

бурение скважины на расчетную глубину буровыми станками любого типа, обеспечивающими заданный угол наклона скважины и необходимый для производства работ диаметр скважины;

устройство в необходимых случаях в нижней части скважины уширения для закрепления нижнего анкера;

введение в скважину пучка высокопрочной проволоки или стержневой арматуры с нижним анкером;

закрепление нижнего анкера в скважине цементопесчаным раствором или химическими смолами;

устройство в необходимых случаях щебеночной распределительной подушки под анкерную плиту;

установка анкерной плиты над устьем скважины с пропуском пучка проволоки через центральное отверстие анкерной плиты;

установка гидродомкрата и натяжение анкерной тяги с закреплением ее в верхнем анкере;

*Очередность работ может меняться в зависимости от принятой схемы закрепления нижнего анкера.

34. Подготовительные работы включают очистку участка от растительности, планировку поверхности откоса или склона перед проведением буровых и монтажных работ, устройство дренажных и нагорных канав, предназначенных для отвода поверхностных вод с рабочей площадки, а также изготовление анкерных плит (если их не изготавливают непосредственно на месте производства работ), нижних анкеров, верхних анкерных креплений и анкерных тяг.

35. Изготовление анкерных тяг предусматривает обрезку арматуры и сборку её в отдельные пряди, а также установку на конце анкерной тяги нижнего анкера. При сборке анкерной тяги производятся работа по антикоррозийной защите верхней части анкерной тяги: пропитка битумной или тиоколовой мастикой и последующее ее заключение в резиновую или полихлорвиниловую оболочку (рис. 3). Длину защитной оболочки следует назначать таким образом, чтобы ее нижний конец располагался на 0,5-0,6 м ниже поверхности скольжения оползня, а верхний конец не доходил до верха анкерной плиты на величину осадки плиты, определяемую расчетом.

к — необходимая длина пучка проволоки для заправки его в гидродомкрат, назначаемая исходя из технических характеристик гидродомкрата, м;

l1 — длина анкерной тяги от поверхности грунта до поверхности скольжения оползневого массива +0,5 м;

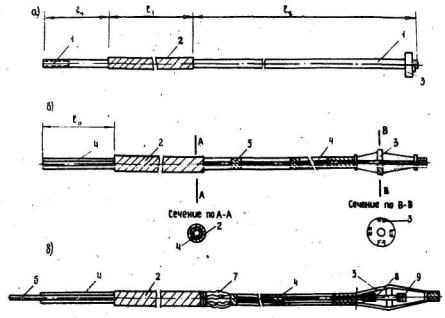

Рис. 3. Анкерная тяга из стержневой арматуры (а) и из пучка высокопрочной проволоки (б,в): 1-стержневая арматура; 2-часть анкерной тяги, пропитанная битумной мастикой и заключенная в полихлорвиниловую оболочку или резиновый шланг; 3-нижний анкер; 4-пучок высокопрочной проволоки; 5-металлическая скрутка; 6-центральная резиновая или полихлорвиниловая трубка; 7-сальник; 8-обратный клапан; 9-пробка

37. Чтобы исключить коррозию высокопрочной арматуры, сборку анкерных тяг следует производить на специальных монтажных столах под навесом. Изготовление анкерных тяг должно опережать буровые работы, чтобы не допускать разрыва во времени между окончанием буровых работ и введением в скважину анкерной тяги.

Вы сталкивались с нарушением прав со стороны работодателей?

ДаНет, никогда

38. Минимальный диаметр скважины, необходимый для устройства анкерной затяжки, составляет 50 мм. Однако при назначении диаметра скважины и при выборе типа бурового оборудования следует учитывать, что при закреплении нижнего анкера в скважине без ее уширения глубина его заделки в коренные породы существенно уменьшается при увеличении диаметра скважины. Что Такое Анкерное Устройство При Работе на Высоте Фото.

ПРАВИЛА ПО ОХРАНЕ ТРУДА ПРИ РАБОТЕ НА ВЫСОТЕ 7 страница

3. Журнал должен быть пронумерован, прошнурован и скреплен печатью организации.

4. Срок хранения журнала — один месяц со дня регистрации в графе 7 полного окончания работы по последнему зарегистрированному в журнале наряду-допуску.

Место установки лесов (подмостей) и их высота; наименование организации, которая их установила Тип лесов (подмостей), кем утвержден паспорт Дата приемки (осмотра) лесов (подмостей) и номер акта приемки Заключение о пригодности лесов (подмостей) к эксплуатации ФИО, должность работника, который проводил приемку (осмотр) лесов (подмостей) к эксплуатации Подпись работника, который проводил приемку (осмотр) лесов (подмостей)
Наименование механизма, устройства, средства Инвентарный номер Грузоподъемность, кг Дата последнего испытания Причина испытания, осмотра Сведения о проведении ремонта с указанием даты Осмотр Статические испытания Динамические испытания Дата и результат испытания, осмотра Дата следующего технического освидетельствования Фамилия, инициалы председателя комиссии или работник, который проводил испытания Подпись

Устройство Жесткой Анкерной Линии Для Работы на Высоте.

№ п/п Графическая схема к определению фактора Характеристика фактора
В страховочных системах, предназначенных для остановки падения, усилие, передаваемое на человека в момент падения, при использовании страховочной привязи не должно превышать 6 кН. Усилие, передаваемое на человека в момент остановки падения, зависит от фактора падения, определяемого отношением значения высоты падения работника до начала срабатывания амортизатора к суммарной длине соединительных элементов страховочной системы. Предпочтительным является выбор места анкерного устройства над головой работающего, то есть выше точки прикрепления соединительных элементов страховочной системы к его привязи. В этом случае фактор падения равен нулю. Общая длина страховочной системы со стропом, включая амортизатор, концевые соединения и соединительные элементы, указывается изготовителем в эксплуатационной документации к средствам индивидуальной защиты от падения с высоты.
Запас высоты рассчитывается с учетом суммарной длины стропа и соединителей, длины сработавшего амортизатора, роста работника, а также свободного пространства, остающегося до нижележащей поверхности в состоянии равновесия работника после остановки падения. Максимальная длина стропа, включая длину концевых соединений с учетом амортизатора, должна быть не более 2 м. Максимальная длина сработавшего амортизатора должна быть дополнительно указана изготовителем в эксплуатационной документации к средствам индивидуальной защиты от падения с высоты.
3.1 В качестве системы безопасности, в случае, если запас высоты менее 6 м, должны использоваться средства защиты ползункового типа на жесткой анкерной линии (схема 3.1) или средства защиты от падения втягивающего типа (схема 3.2).
3.2
Расположение работника относительно анкерного устройства, при котором , требует учета фактора маятника, то есть характеристики возможного падения работника, сопровождающегося маятниковым движением. Фактор маятника учитывает фактор падения, изменение траектории падения работника из-за срабатывания амортизатора, наличие запаса высоты и свободного пространства не только вертикально под местом падения, но и по всей траектории падения.
В фактор маятника должно быть включено возможное перемещение стропа по кромке от точки 1 до точки 2 с истиранием до разрыва, вызываемое маятниковым перемещением работника при его падении.
