Как починить трехходовой клапан на котле навьен делюкс

Ошибки в определениях

Как известно, клапан — это устройство, предназначенное для открытия, закрытия или регулирования потока при наступлении определённых условий (повышении давления, изменении направления тока среды в трубопроводе).

Ошибочно полагать, что «трёхходовой» (на языке сервисных инженеров) в настенном котле любого бренда, смешивает потоки контура отопления и ГВС.

Так, трехходовой кран, установленный в настенных газовых котлах Навьен способствует именно перенаправлению потока воды. При открытии крана ГВС, клапан закрывает контур отопления, а вода, нагретая в первичном теплообменнике поступает во вторичный теплообменник. Во вторичном теплообменнике происходит теплообмен между нагретой в первичном водой и холодной водой, поступающей из центральной магистрали или скважины.

Самое популярное

• Основы естественной энергетики. pdf, 3.58 Mb Книга об основных физических механизмах энергетических процессов. Приведен ряд примеров энергоустановок, работающих на природной энергии и без использования органического, ядерного топлива.

• Газовые настенные котлы Mora серии TITAN. pdf, 1004.92 Kb Газовые настенные котлы Mora серии TITAN. Инструкция по монтажу и обслуживанию.

• Газовые напольные котлы Mora серии SA…. pdf, 548.76 Kb Гaзовые водогрeйные чугунные котлы Mora серии SA 20 (30, 40, 50, 60); SA 20 (30, 40, 50, 60)E, SA 20 (30, 40, 50) G. Техническое руководство. Инструкция по обслуживанию.

Как работает трехходовой термоклапан для ТТ котла

Температурный предохранительный клапан для котлов на твердом топливе, имеет несколько предназначений. Тип выбранного устройства влияет на место установки и принцип работы.Принято классифицировать два вида регулирующей арматуры, в зависимости от принципа действия клапана:Принцип действия клапана напоминает обычный тройник, только со сложным внутренним устройством. Теплоноситель проходит внутри корпуса от входного до выходного патрубка, пока его температура не достигнет установленного пользователем значения. После этого, поток частично перекрывается штоком. Одновременно открывается второй входной патрубок, подключенный к холодной воде, разбавляющей теплоноситель.Варианты использования термостатического смесительного защитного клапана перегрева в обвязке, зависят от схемы отопления. Но, в основном, устройство устанавливают:Монтаж выполняют по стрелкам и обозначениям, указанным на корпусе клапана. В инструкции подробно описаны разные схемы обвязки.

Особенности котлов «Навьен»

Существует ещё несколько причин, почему в России купили уже более миллиона настенных котлов данной марки. Продукт отлично адаптирован под Российские реалии: имеет большую устойчивость к низкой температуре и другой агрессивной среде. Защищен от просадок напряжения сети. Предоставляется возможность связывания котлов в каскадную цепочку. Элегантная форма, дизайн, вписывающийся в любой российский интерьер. Котлы проходят по гарантии 36 месяцев. Производитель наладил поставку запчастей для сервисных центров Российской Федерации, для устранения поломок. Котлы «Навьен» отличаются большой надежностью, очень сложно безвозвратно сломать котел. Котлы обладают интеллектуальной системой определения проблем встроенную в систему котла, с помощью номера ошибки, возможно установить, что сломалось в котле.

Все ошибки котлов Навьен. Что делать и как устранить ошибки 03, 10, 02, 13

Корейские газовые котлоагрегаты Навьен характеризуются высочайшей степенью надежности. Они работают на протяжении многих лет, не утруждая собственников поломками.

Это подтверждается пользовательскими отзывами и выводами специалистами теплоэнергетиками, которые можно найти в интернете в открытом доступе. Неисправности котлов Навьен встречаются довольно редко.

Данная модификация отопительных агрегатов обладает хорошей программной диагностикой, поэтому для пользователя не составит трудности разобраться в причинах сбоев и понять, что делать по их устранению.

Причины неисправностей котлов Навьен

Любые неисправности котлов Navien, которые находятся на гарантийном обслуживании, должны выполняться сервисной организаций.

До посещения сервисной организации, потребителю нужно включить систему диагностики, выполнить анализ вероятные причины сбоя и оценить возможность ремонта.

Коды ошибок в котлоагрегатах Навьен классифицируют по 3-м конструктивным элементам:

• утечки в контуре отопления;
• не работает система розжига;
• низкие параметры в газовой сети.

Не все ошибки требуют участие сервисных специалистов. Например, отсутствие факела в пьезозапальнике, может быть вызван сбоем первичного датчика по пламени , нулевым давлением газового топлива в магистрали, когда по ошибке закрыт головной вентиль или в случае неисправности контура заземления.

Поэтому устранения сбоя начинают с осмотра первичного датчика, который должен быть в чистом виде и без повреждений. После очистки поверхности первичного датчика повторно проводят проверку работы котла.

Самодиагностика котлов Навьен

Система самодиагностики ориентирует пользователя на своевременное определение неисправности в Навьен. Электронный блок опрашивает все датчики, анализирует полученные данные, и выдает критические сбои на ЖК-дисплей в виде цифровых символов. Практическое руководство по устранению поломок дано в технической документации.

У новейших цифровых модификаций монитор размещен на пульте управления. Коды отлично просматриваются даже в темное время суток, вследствие наличия яркой разноцветной ЛЭД подсветки.

У разных котлоагрегатов Навьен информация представлена как цифровыми, так и буквенно-цифровыми символами. Разницы между сбоем «10» и «Е10» абсолютно никакой нет.

Последовательность действий для снятия трехходового клапана.

Самое главное неудобство это то, что клапан «спрятан», он находится в нижнем углу у задней стенки корпуса, за другими деталями. Поэтому некоторые из них нужно снять, а затем собрать обратно, ничего не перепутав.

А чтобы не забыть, откуда какая деталь, можно снимать процесс разборки на видео или делать письменные заметки, чтобы при необходимости пересмотреть и уточнить все нюансы, а их немало.

Отключаем полностью котел, перекрываем краны и сливаем жидкость. Снизу котла полностью выкручиваем черную пробку . Иначе потом мы не сможем снять насос.

заглушка на нижней панели

Нужно снять фильтр, отстегнув фиксирующую шпонку и потянув его вниз. И отсюда стекают остатки воды.

Если этого не сделать, то после отсоединения насоса вода потечет в корпус.

Откручиваем самую крайнюю трубу отопления . Она как раз и крепится к отверстию трехходового клапана.

На нижней части корпуса снаружи откручиваем 4 винтика.

Откручиваем гайку на месте крепления патрубка к насосу.

Самое главное не потерять резиновые прокладки, одна из которых выпадает из гайки.

Дальше нужно вытянуть металлическую пластинку на месте крепления второго выхода.

Она заходит, как скоба в специальные отверстия, и служит прижимным хомутом. Теперь свободно можно вытащить насос.

Открываем трехходовой клапан. Для этого откручиваем болтики снизу корпуса, где нижняя часть клапана выведена наружу.

Затем освобождаем его от хомутов. С помощью отвертки каждый из них нужно просто потянуть на себя.

Дальше слегка раскачивая сам клапан, немного приподнимаем вверх, и он вынимается. Открученная пластина с соском осталась в отверстии корпуса. Ее тоже вынимаем.

Осталось отсоединить разъем провода, просто надавив на фиксирующую пластинку. Вот и всё ‒ старый клапан полностью извлечен.

Что особенного в ACE 24k Coaxial?

Котел этой серии это 2-контурный аппарат настенного типа, который может быть без труда установлен абсолютно в любом помещении, будь то квартира, жилой дом, загородный коттедж или объект административного назначения. Аппарат имеет закрытую камеру сгорания, за счет чего для его монтажа нет необходимости обустраивать отдельную котельную. Установить NAVIEN Coaxial можно даже в сантехническом узле.

Техника хорошо адаптирована к работе в далеко не самых простых российских условиях. Она вполне в состоянии полноценно функционировать при отрицательных температурах за окном. Более того, ей не страшно низкое качество теплоносителя и недостаточно стабильная подача газа. Это касается и перепадов напряжения. А, учитывая тот факт, что в России с такими проблемами сталкивается каждая вторая семья, можно подвести итог, что NAVIEN ACE 24k по всем параметрам подходит для отечественных покупателей.

Многие производители заявляют о том, что именно их агрегат обладает оптимальным соотношением цены и качества. Однако именно модель NAVIEN ACE 24k Turbo преуспевает по данному параметру лучше всех. Ее стоимость действительно демократична, а эксплуатационные характеристики удивляют. Техника потребляет совсем немного топлива в процессе работы, что позитивно отразится на семейном бюджете, особенно в холодное время года. А при выявлении малейшей неисправности ее можно будет за относительно небольшие деньги устранить в одном из сервисных центров.

Что это такое и зачем он нужен

Так выглядит классический трехходовой клапан для системы отопления. Как уже понятно из названия, этот клапан имеет 3 хода. Можно даже назвать его краном, так как он относится к запорно-регулирующей арматуре. С виду это обычный тройник, но внутри его устройство гораздо сложнее. Грубо говоря, он служит для изменения температуры воды. Существует два способа: при первом обратка смешивается с подачей для понижения температуры; второй способ наоборот разделяет потоки, сбрасывая горячую воду в обратку. Это полезно в разных случаях:

1. Тёплые полы. К клапану подключают обратку и подачу отопления. Так как обратка холоднее, в полы подаётся вода пониженной температуры. При этом температура остального отопления остаётся прежней.
2. Поддержание температуры. Для нормальной работы практически любого отопительного оборудования нужно, чтобы обратка не была холоднее подачи на 60 градусов. Иначе долго котёл не прослужит. Поэтому клапан берёт из подачи воду и отправляет её в обратку.
3. Защита от конденсата. По этой же причине. Если в теплообменник попадает вода теплее точки росы, на нём начинает скапливаться конденсат.
4. Защита от перегрева. Современные котлы оборудованы различными датчиками. Если же это, например, простой твердотопливный котёл, он продолжит работать даже при перегреве. Трёхходовой клапан решает эту проблему.
5. Для обвязки бойлера косвенного нагрева. Чтобы в доме была горячая вода, можно подключить к котлу бойлер. И тогда вода будет нагреваться при помощи отопления. Трёхходовой кран служит для бесперебойной подачи горячей воды. Он открывается, когда температура воды в бойлере снижается.
6. При организации байпаса. В некоторых случаях требуется направить воду по альтернативному пути – байпасу. Например, для более эффективного обогрева. Сделать это проще всего через трёхходовой клапан. Он откроется и закроется в нужный момент.

Но зачем устанавливать клапан, если можно просто уменьшить температуру? Вопрос кажется логичным, однако на самом деле у обычных котлов при низкой температуре быстро выходит из строя теплообменник. Для такого режима работы лучше подходит конденсационный котёл, но цена у них гораздо выше. Поэтому лучше и проще установить трёхходовой клапан.

Основные причины шума и гудения

Назовем самые частые причины шума и гудения котла:

• перенасыщенность кислородом воды в системе отопления;
• осадок на деталях от циркуляции воды (в т.ч. в теплообменнике);
• сбой в работе вентилятора;
• снижение давления газа.

Перенасыщенность кислородом воды в системе отопления

Шум или гудение устройства может быть монотонным или спонтанным с потрескиванием. При первом варианте такое случается даже у новых котлов. В таком случае обычно такие звуки дают установки, которые подсоединены к системе отопления с етественной циркуляцией. Причиной может быть перенасыщенность кислородом воды в трубах. Тогда при нагревании воды образуются мелкие пузырьки, издавая шум. Шум не несет опасности для работы котла. Но маленькая неприятность все же присутствует, так как создает дискомфорт шумом в трубах комнат. В таком случае систему можно переработать на закрытую. Процесс изменения типа системы заключается в установке клапанов на котел и изменением расширительного бачка на мембранный. Можно подобрать чувствительную к погодным условиям автоматическую систему. Эти меры помогут продлить срок службы котла.

Осадок на деталях от циркуляции воды

Но есть и другие причины, почему гудит котел. Вина может быть в осадке, который образуется в результате циркуляции воды. Она предварительно не фильтруется, при нагревании по истечению некоторого времени образует накипь на деталях. Их функции ослабевают, появляется посторонний шум от процесса работы. Первым теряет способность теплообменник. Он нагревается в результате сгорания газа, передавая тепло. Образуется накипь не только на стенках труб и радиаторов, но и на всей системе. Сужается проход для воды, что провоцирует появление пара. Такие процессы уменьшают износостойкость оборудования и коэффициент полезного действия. Проявляется постукивание. Это означает, что систему нужно прочистить от накипи. Делают прочистку специальными химическими средствами. После этого котел перестает гудеть

Сбой в работе вентилятора

Другой распространенной причиной того, что шумит котел, может быть сбой в работе вентилятора. Он отвечает за охлаждение системы, вывод продуктов сгорания за пределы помещения, дымоотхождения. Специалист по котлам определит причину неполадки вентилятора. Это может быть расположение над основной грелкой или отсутствие смазки. Часто просто запчасть забита пылью. Проводят осмотр, чистят эту деталь, смазывают подшипники. Если понадобится, стоит поменять вентилятор, чтобы не покупать новый котел.

Снижение давления газа

Бывает шумит и гудит котел из-за снижения давления. В результате в системе начинает циркулировать меньше воды, возникают воздушные пробки, котел перегревается и издает шум. Понижается уровень тепловой отдачи прибора и его участков. Достаточно отрегулировать давление. В большинстве котлов установлен рычаг для таких случаев. Следует знать оптимальные показатели и регулярно проверять состояние котла. Нормальное давление 1,5—2 атмосферы. Часто стук слышен от трубопровода и радиаторов, значит воздух попал в систему и его нужно удалить. Если шумит сам насос, то не исключен заводской брак.

Если вовремя проводить профилактическую чистку теплообменника от накипи, регулировать подачу газа в систему, давление, то можно продлить срок эксплуатации вашего котла. Но помните, точную причину шума в котле и устранение этой проблемы сможет устранить только квалифицированный специалист по системам отопления.

Одними из лучших по соотношению цена-качество являются корейские газовые котлы навьен. Данные агрегаты имеют массу достоинств, достаточно надежны и недорого стоят. Однако в процессе работы газовых котлов навьен также возникают неисправности. Рассмотрим, с чем они связаны, и как их устранить, не прибегая к помощи специалистов.

Последовательность действий для снятия трехходового клапана.

Самое главное неудобство это то, что клапан «спрятан», он находится в нижнем углу у задней стенки корпуса, за другими деталями. Поэтому некоторые из них нужно снять, а затем собрать обратно, ничего не перепутав.

А чтобы не забыть, откуда какая деталь, можно снимать процесс разборки на видео или делать письменные заметки, чтобы при необходимости пересмотреть и уточнить все нюансы, а их немало.

Отключаем полностью котел, перекрываем краны и сливаем жидкость. Снизу котла полностью выкручиваем черную пробку . Иначе потом мы не сможем снять насос.

заглушка на нижней панели

Нужно снять фильтр, отстегнув фиксирующую шпонку и потянув его вниз. И отсюда стекают остатки воды.

Если этого не сделать, то после отсоединения насоса вода потечет в корпус.

Откручиваем самую крайнюю трубу отопления . Она как раз и крепится к отверстию трехходового клапана.

На нижней части корпуса снаружи откручиваем 4 винтика.

Откручиваем гайку на месте крепления патрубка к насосу.

Самое главное не потерять резиновые прокладки, одна из которых выпадает из гайки.

Дальше нужно вытянуть металлическую пластинку на месте крепления второго выхода.

Она заходит, как скоба в специальные отверстия, и служит прижимным хомутом. Теперь свободно можно вытащить насос.

Открываем трехходовой клапан. Для этого откручиваем болтики снизу корпуса, где нижняя часть клапана выведена наружу.

Затем освобождаем его от хомутов. С помощью отвертки каждый из них нужно просто потянуть на себя.

Дальше слегка раскачивая сам клапан, немного приподнимаем вверх, и он вынимается. Открученная пластина с соском осталась в отверстии корпуса. Ее тоже вынимаем.

Осталось отсоединить разъем провода, просто надавив на фиксирующую пластинку. Вот и всё ‒ старый клапан полностью извлечен.

Как исправить поломку трехходового клапана на котле Navien Delux

Трехходовой клапан на котле Navien Delux отвечает за переключение между горячей водой и отоплением. В случае его поломки, может возникнуть проблема с обеспечением комфортного уровня тепла в вашем доме. Чтобы самостоятельно исправить данную поломку, можно следовать следующим шагам:

Отключите электричество и закройте подачу газа к котлу

Это очень важно для вашей безопасности.
Найдите трехходовой клапан на котле. Обычно он расположен рядом с теплообменником или на передней панели котла.
Осмотрите клапан на предмет видимых повреждений или износа

Если обнаружены трещины или поломки, скорее всего требуется замена.
Если трещин или поломок не обнаружено, попробуйте промыть клапан с помощью воды и мягкой щетки, чтобы удалить возможные отложения и грязь.
Тщательно высушите клапан перед его установкой обратно на котел.
Установите клапан обратно на котел и закрепите его надежно.
Откройте подачу газа и включите электричество.

После выполнения этих шагов внимательно следите за работой вашего котла. Убедитесь, что трехходовой клапан переключается между режимами горячей воды и отопления без каких-либо проблем. Если проблема не устранена или вам не удается самостоятельно произвести ремонт, рекомендуется обратиться к сертифицированному специалисту для проведения дальнейшей диагностики и ремонта вашего котла Navien Delux.

Как проверить трехходовой клапан в газовом котле: инструкции по проверке клапана своими руками

Трехходовой клапан – устройство, широко применяемое в самых различных конструкциях бытовых и промышленных аппаратов. Соответственно, такого же рода устройство применяется в составе бытового газового оборудования. Наряду с различными неисправностями бытовых газовых котлов пользователи нередко встречаются с поломкой трехходового клапана. Согласитесь, неплохо бы выяснить, по какой причине выходит из строя это устройство и попытаться починить его своими силами.

Между тем установить потерю работоспособности устройства «с первого взгляда» удается далеко не всегда даже профессиональным механикам. Для этого требуется соответствующая проверка. Поэтому в рамках нашей статьи рассмотрим, как проверить трехходовой клапан в газовом котле, когда есть подозрения на неисправность этого механизма. Также поговорим о разновидностях устройства и его функциональных возможностях.

Проблемы с трехходовым клапаном на котле Навьен Делюкс

Однако иногда трехходовой клапан может столкнуться с несколькими проблемами, которые могут требовать ремонта или замены.

Причины и решения проблем с трехходовым клапаном:

• 1. Некорректное функционирование клапана: В некоторых случаях клапан может не реагировать на команды управления или не переключать поток воды. Причиной этой проблемы может быть повреждение управляющей электроники или механизма самого клапана. Решением в данном случае может быть замена неисправных деталей клапана или полная замена клапана.
• 2. Утечка воды: Если трехходовой клапан пропускает воду даже в положении «закрыто», это может быть вызвано износом уплотнительных резиновых кольцев и прокладок. Сначала стоит проверить состояние и целостность уплотнителей и, при необходимости, заменить их.
• 3. Неправильная работа моторчика: Если моторчик, отвечающий за переключение клапана, не работает правильно, это может привести к некорректной работе всей системы отопления. Причиной неполадки может быть повреждение моторчика или неполадка в электрической цепи. В этом случае необходимо провести диагностику и заменить неисправные детали.
• 4. Окисление и коррозия: Трехходовой клапан может испытывать проблемы из-за окисления и коррозии, особенно если он находится во влажной среде. Такие проблемы могут проявляться в заедании клапана или трудностях в его передвижении. В этом случае необходимо очистить клапан от коррозии или заменить его.

Важно отметить, что в случае проблем с трехходовым клапаном на котле Навьен Делюкс рекомендуется обратиться за помощью к специалисту, так как ремонт и замена клапана могут требовать определенных навыков и знаний

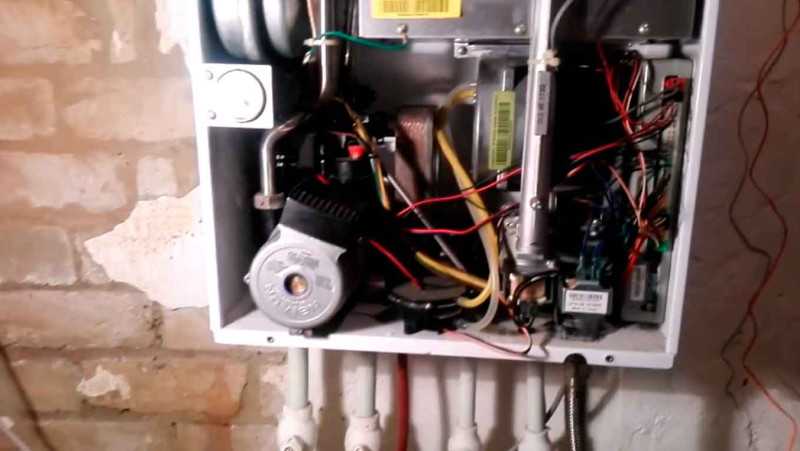

Последовательность действий для снятия трехходового клапана.

защелки крышки

Самое главное неудобство это то, что клапан «спрятан», он находится в нижнем углу у задней стенки корпуса, за другими деталями. Поэтому некоторые из них нужно снять, а затем собрать обратно, ничего не перепутав.

крышка снята

А чтобы не забыть, откуда какая деталь, можно снимать процесс разборки на видео или делать письменные заметки, чтобы при необходимости пересмотреть и уточнить все нюансы, а их немало.

Отключаем полностью котел, перекрываем краны и сливаем жидкость. Снизу котла полностью выкручиваем черную пробку . Иначе потом мы не сможем снять насос.

заглушка на нижней панели

Нужно снять фильтр, отстегнув фиксирующую шпонку и потянув его вниз. И отсюда стекают остатки воды.

скобка/шпонка

фильтр

Если этого не сделать, то после отсоединения насоса вода потечет в корпус.

вода в корпусе

Откручиваем самую крайнюю трубу отопления . Она как раз и крепится к отверстию трехходового клапана.

труба

отверстие клапана

Снимаем насос. Сначала отключаем провода.

провод

На нижней части корпуса снаружи откручиваем 4 винтика.

винтики

Откручиваем гайку на месте крепления патрубка к насосу.

гайка

Самое главное не потерять резиновые прокладки, одна из которых выпадает из гайки.

резинки

Дальше нужно вытянуть металлическую пластинку на месте крепления второго выхода.

скобка

Она заходит, как скоба в специальные отверстия, и служит прижимным хомутом. Теперь свободно можно вытащить насос.

Открываем трехходовой клапан. Для этого откручиваем болтики снизу корпуса, где нижняя часть клапана выведена наружу.

болтики

Затем освобождаем его от хомутов. С помощью отвертки каждый из них нужно просто потянуть на себя.

Дальше слегка раскачивая сам клапан, немного приподнимаем вверх, и он вынимается. Открученная пластина с соском осталась в отверстии корпуса. Ее тоже вынимаем.

клапан без соска

Осталось отсоединить разъем провода, просто надавив на фиксирующую пластинку. Вот и всё ‒ старый клапан полностью извлечен.

Функциональное применение устройства

Если рассматривать механизм коммутации потоков с точки зрения возможной функциональности, следует отметить различие устройств по принципу действия:

1. Разделительный.
2. Переключающий.
3. Смесительный.

Разделительный принцип работы предполагает деление потока, направляя его в два контура.

Переключающей функцией предусматривается организация переключения между приборами, потребляющими тепловую энергию. Например, переключение между контуром ГВС и отопления двухконтурного газового котла.

Переключающий функционал клапана (классическая схема): П – первичный контур; В – вторичный контур; 1, 2 – прямой транспортный канал; 3, 2 – угловой транспортный канал

Переключающий функционал позволяет организовать эффективное переключение между различными приборами, генерирующими тепловую энергию:

• водяными нагревателями;
• тепловыми насосами;
• солнечными батареями и т.д.

Другая функция трехходового клапана для бытового газового котла – смесительная. Она позволяет организовать регулируемое смешивание потоков рабочей жидкости (подмешивание обратки в нагретый теплоноситель).

Для этого достаточно установить трехходовой клапан на обратной трубе отопительной системы.

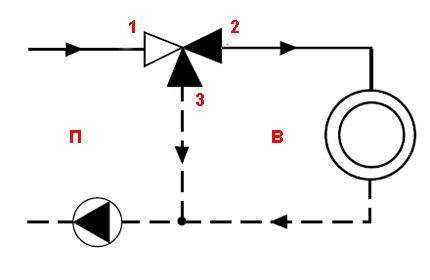

Смесительный функционал клапана (классическая схема): П – первичный контур; В – вторичный контур; 2, 1 – прямой транспортный канал; 2, 3 – угловой транспортный канал

Теперь, после краткого ознакомления с конструктивными деталями прибора, можно рассмотреть особенности проверки работы трехходового клапана, установленного в схеме газового котла.

Назначение и функции

Смешивание потоков необходимо, чтобы в котле не образовался конденсат из-за холодной обратки

Трёхходовой клапан устанавливают в таких целях:

• Чтобы в котел не поддавался холодный теплоноситель и не выпадал из-за этого конденсат на внутренних стенках топки. Кроме того, если в водогрейном котле используется чугунный теплообменник, он может треснуть от перепада температур.
• Чтобы регулировать температуру теплоносителя в контурах. Эта необходимость может быть обусловлена сложностью системы, где требования по температуре для каждого контура различаются. При подключении к тепловому аккумулятору, а также когда теплоноситель задействуется в теплообменнике вентиляционной приточной установки, которая является частью системы воздушного отопления.
• Чтобы иметь возможность контроля нагрева теплоносителя в контуре теплого пола. Оптимальная температура для теплого пола составляет не более 50°C. Температура теплоносителя, поступающего от котла, может превышать этот показатель на 10-35°C. Остывшая вода, прошедшая через контур теплого пола, будет смешиваться с теплоносителем от котла, трехходовой клапан, установленный на распределительный коллектор, обеспечит подмешивание обратки.

Какие встречаются неисправности

Чтобы провести ремонт отопительного котла Навьен своими руками, необходимо ознакомиться со специальным руководством. Оно поможет не только расшифровать тип поломки, но и устранить его наиболее эффективным способом.

Список кодов проблем с котлом Навьен и их расшифровка:

• 01E. Прибор перегрелся, и эта было зафиксировано температурным датчиком.
• 02E. Указание на обрыв цепи датчика протока и на падение уровня теплоносителя в контуре.
• 03Е. Пропал сигнал, подтверждающий наличие пламени. При этом горение может продолжаться.
• 04E. Данный код имеет полностью противоположное значение предыдущего обозначения: в этом случае подтверждение пламени есть, хотя по факту оно отсутствует. Э
• 05E. Поломка контура, отвечающего за контроль степени нагревания теплоносителя в системе отопления.
• 06Е. Этот кода также свидетельствует о неисправности температурного датчика (замкнулась цепь).
• 07E. Сигнал о выходе из строя датчика температуры в контуре ГВС.
• 08E. Неисправность газовый котел Навьен в том же узле по причине короткого замыкания.
• 09E. Оповещение о сбое в работе вентилятора.
• 10E. Появление неисправностей в системе дымоудаления.
• 12E. Затухание пламени в горелке.
• 13E. Замкнуло датчик протока контура отопления.
• 14E. Перестал поступать газ из магистрали, из-за чего котел Навьен не включается.
• 15E. Общее указание на ошибки в работе платы управления, без конкретизации проблемного элемента.
• 16E. Перегрелось оборудование.
• 18E. Возникновение сбоев в работе датчика дымоудаления.
• 27E. Перебои в работе датчика давления воздуха (APS).

Основные неисправности и способы ремонта

Потеря функциональности ГК ведёт к остановке всего котельного оборудования отопительного оборудования, либо частичной, когда невозможно настроить нужный уровень нагрева в комнате, в связи с частичным открытием мембраны.

Иногда случаются ситуации, которые, наоборот приводят к непрерывной подачи топлива на горелочное устройство, когда газовоздушный вентиль постоянно открыт.

Все вышеназванные сбои обязаны быть немедленно устранены, поскольку могут создать аварийную ситуацию в доме. Если пользователь не знает, что делать с неисправным клапаном, нужно немедленно перекрыть входной газовый вентиль, тщательно провентилировать помещение и вызвать представителей горгаза.

Проверка электрических компонентов

Произвести тестирование на функциональность электромагнитного ГК отсекателя позволительно без применения демонтажа. Для выполнения проверки прямо на котле, нужно отключить подачу газа, закрутив вентиль на газопроводе.

Наряду с этим котлоагрегат может оставаться подключенным к электросети. На регуляторе подачи топлива в горелку, имеется электронный узел — микропереключатель, который при включении нагревателя подаёт питание на основные технологичные компоненты.

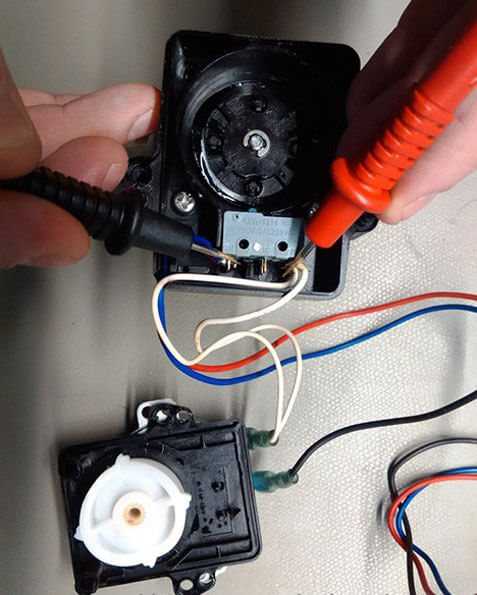

Микропереключатель

Зоны подачи напряжение микропереключателем:

• устройство системы зажигания;
• тепловентилятор;
• электромагнитная катушка.

В том случае, когда в принудительном порядке, например, отвёрткой, подействовать на пластинку-гидротолкатель микропереключателя, в систему автоматики котла поступит питание.

В итоге активизируется деятельность последующих элементов, например, у газового клапана для котла Baxi:

• вентилятора;
• пьезорозжига;
• электромагнитного клапана-отсекателя.

Проверяющий услышит звук включенного вентилятора, щёлкающий звук пьезорозжига и, отличительный щелчок штока клапана. Подобное положение устройства показывает работоспособность элементов, во всяком случае, по электрической части.
