Внешнее устройство

Если рассматривать устройство автомобильной шины только снаружи, то она состоит из:

• бортов;
• боковин;
• плеч;
• беговой дорожки.

Борта обеспечивают надежную посадку шины на диск. Жесткость этих элементов обеспечивается силовыми кольцами из металлической проволоки, вплавленными в каркас по окружности. Если рассматривать поперечное сечение шины, то борта – это вершины в С-образной форме.

От бортов отходят боковины – боковые части каркаса, покрытые дополнительно защитным слоем резины, предотвращающим повреждение кордового каркаса.

Плечи обеспечивают переход от боковин к беговой дорожке. Помимо этого, при деформации (при наезде на препятствие, вхождении в поворот) плечи принимают участие в обеспечении сцепления с дорогой.

К плечам подходит беговая дорожка, являющаяся основной рабочей поверхностью, поэтому именно она имеет наиболее многослойную структуру.

В поперечном сечении устройство шины такое: имеется два борта, соединенных с двумя боковинами, которые переходят к плечам, а те – подходят к краям одной беговой дорожки, что и формирует С-образную форму.

Всесезонные шины вызывают массу споров у владельцев автомобилей.

Эта резина сделана таким образом, что противостоит как сильной жаре, так и морозу. На практике, это не обеспечивает достаточный комфорт летом и безопасность зимой. Всесезонный вариант подходит для регионов, где перепад летних и зимних температур составляет от +20 °C до – 7 °C, и не пользуются спросом в нашей стране. Это обусловлено тем, что «всесезонка» отличается высокой стоимостью ( от 43 долларов) и недолгим сроком службы (30 000 км).

Маркировка шин «M+S»

Для того чтоб понимать какая шина перед вами, необходимо посмотреть на ее маркировку сбоку колеса. На зимних покрышках можно увидеть небольшую пиктограмму в форме снежинки, тогда как на летних схематично изображено солнце. Многие производители снабжают свои изделия (Mud+Snow), что переводится как «грязь и снег», и говорит о том, что шины предназначены для использования в соответствующих погодных условиях.

Стоимость зимней резины в среднем на 30% больше, чем летней. Это обусловлено составом резиновых изделий. Например, летние покрышки известного производителя Goodyear по состоянию на 16.10.2018 стоят 45 долларов, а такие же зимние шины обойдутся автовладельцу примерно в 54 доллара за штуку.

Типы профиля автомобильных шин

Все шины имеют определенные параметры – ширину и высоту. Соотношение этих величин называют «профиль». Широкопрофильными считаются те покрышки, соотношение ширины и высоты которых составляет более 55%. Если этот показатель ниже, то их называются низкопрофильными.

Низкопрофильная резина
Широкопрофильная резина

Широкопрофильные шины обеспечивают хорошую проходимость транспортного средства. Чем шире профиль – тем лучше автомобиль передвигается по бездорожью, поэтому шины такого  формата ставят на внедорожники, сельскохозяйственную и военную технику.

Специально для тракторов и экскаваторов выпускаются широкопрофильные шины низкого давления. Эта технология создает хорошую амортизацию транспортного средства и проходимость на мягких грунтах.

Широкопрофильная шина низкого давления

Низкопрофильная резина обеспечивает высокие скоростные показатели. Она намного улучшает управляемость автомобиля, особенно при вхождении в поворот на высокой скорости.(от 80 км/ч). За счет малой высоты резины она не отличается высокой проходимостью и довольно быстро изнашивается, особенно на некачественных дорогах.

Сравнение широкопрофильных и низкопрофильных шин

	Достоинства	Недостатки
Широкопрофильные	1. Высокая проходимость. 2. Малый износ. 3.Хороший уровень амортизации. 4. Устойчивость к качению.	1. Плохая управляемость на асфальтном покрытии. 2. Быстрый износ на асфальтном покрытии. 3. Невысокая скорость автомобиля.
Низкопрофильные	1. Высокая скорость. 2. Хорошая маневренность. 3. Прочность. 4. Короткий тормозной путь. 5. Стильный внешний вид.	1. Быстро изнашиваются. 2. Имеют малую проходимость. 3. Создают шум во время движения. 4.Обеспечивают маленькую амортизацию. 5. Имеют высокую стоимость.

Учитывая все нюансы, каждый владелец транспортного средства должен выбирать наиболее подходящий для себя вариант соотношения высоты и ширины резины

Принимать во внимание нужно, прежде всего, условия, в которых эксплуатируется автомобиль

Профиль обязательно указывается на каждом экземпляре. В маркировке изделия его ширина пишется самой первой, а дальше идет высота, которая указывается в процентном соотношении к ширине. Например, если на покрышке выбито 205/50, то это значит, что ширина ее составляет 205мм, а высота 50% от ширины, то есть – 102.5 мм.

Вбитые надписи на покрышке

Стоимость низкопрофильной спортивной резины по карману не каждому автолюбителю. Она гораздо дороже широкопрофильной. Например, если взять легковые летние шины производителя  MICHELIN с низким профилем, их цена будет колебаться в пределах 68-70 долларов. Широкопрофильные колеса этой же марки обойдутся автовладельцу примерно 50 долларов за одну шину. (Цены актуальны на состояние 16.10.2018)

Нарезка протектора шины

Многие владельцы авто дают своим покрышкам шанс на вторую жизнь, углубляя протектор методом нарезки. Вокруг этой процедуры ходит много споров, читайте далее, чтобы узнать «Можно ли нарезать протектор» и «Чем это чревато».

На самом деле в процедуре нарезки протектора нет ничего страшного и производители покрышек её разрешают, но только на скатах, на которых это предусмотрено конструкцией. Определить можно ли углубить канавку на протекторе Ваших шин просто – шинные заводы наносят маркировку «Regroovable» или букву «U» на боковине, что и есть разрешением для продления жизни протектора. В конструкцию вышеуказанных скатов специально добавлен слой резины, который позволяет добавить углубления на полотне. Если на Вашей покрышке данных символов нет, то выполнять процедуру запрещено – это может привести к разрушению шины в следствии перегрева или слишком тонкой высоты.

Как делается нарезка протектора

Чтобы нарезать дополнительную глубину на протекторе, стоит обратиться в специальный сервис или шиномонтаж, который занимается данной процедурой. Если же Вы всё-таки решились сделать это самостоятельно, используйте машинку-регрувер для нарезки протектора к примеру модели RILLFIT S-146B. Стоимость данного устройства примерно 600-700$, поэтому для одноразовой процедуры приобретать её не совсем выгодно.

Классификация

Существует несколько критериев, по которым делится автомобильная «резина»:

• Способ герметизации внутреннего пространства;
• Сезонность использования;
• Тип протектора;
• Сфера использования.

Все эти критерии достаточно важны и учитываются при выборе авторезины.

Метод герметизации

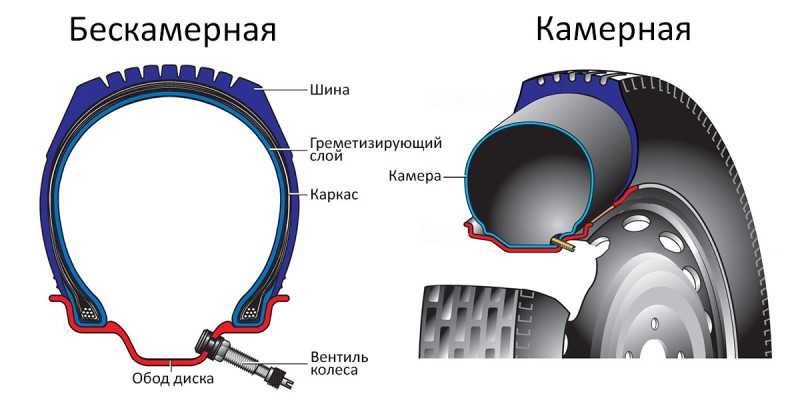

По способу герметизации, существующие виды автошин делятся на камерные и бескамерные.

В камерных воздух, обеспечивающий необходимое давление внутри, закачивается в специальный резиновый баллон – камеру. Основным недостатком таких колес является легкость повреждения, поскольку даже незначительный прокол камеры приведет к спусканию колеса. Но с другой стороны, изгибы обода диска при сильных ударных нагрузках не приводит к спусканию. На легковых авто камерный тип сейчас используются очень редко.

В бескамерных воздух закачивается в пространство, образованное внутренней поверхностью шины и диском. Они менее «чувствительны» к проколам и способны выдержать до 7-8 пробитий (при условии, что элемент, проколовший шину, остается в ней). Но даже незначительный изгиб обода приведет к «отслаиванию» борта и колесо стравит воздух.

Сезонность использования

По сезонности использования шины делятся на летние, зимние и всесезонные. Отличия между ними сводятся к материалу изготовления (в летних используется жесткая резина, а зимних – мягкая), форме рисунка и глубине протектора. Всесезонный вариант является промежуточным, и должных сцепных качеств не обеспечивает ни зимой, ни летом. Оптимальный период использования такой резины – ранняя весна и поздняя осень.

Тип протектора

По типу протектора виды автошин бывают дорожными, повышенной проходимости и универсальными. Первые предназначены для эксплуатации по твердой поверхности. Шинам повышенной проходимости характерны глубокий протектор и ярко выраженные грунтозацепы, обеспечивающие отличные ходовые качества авто по пересеченной местности. Универсальные колеса подходят как для движения по дороге, так и по бездорожью, но не сильному, поскольку грунтозацепы в них есть, но они не очень «мощные».

Сфера использования

По сфере использования шины бывают общего назначения и спортивные. Все виды автошин общего назначения обладают определенным соотношением высоты профиля к ширине, что обеспечивает необходимый объем для закачки воздуха.

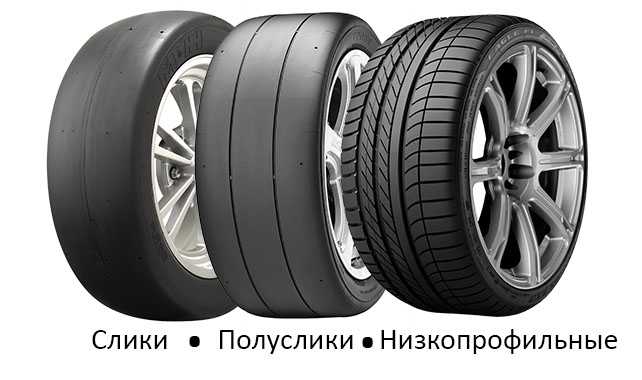

К спортивной резине относятся низкопрофильные шины, слики и полуслики. Низкопрофильные отличаются небольшой высотой боковин. Но для обеспечения нужного объема для закачки воздуха, конструкторы увеличили ширину шин. В результате площадь контакта беговой дорожки возросла, поэтому низкопрофильные шины отличаются улучшенными сцепными качествами. Предназначены они для езды только по твердой поверхности. Благодаря наличию протектора, допускается их использование на дорогах общего назначения.

Слики – исключительно спортивные шины. Их особенность – полное отсутствие рисунка протектора, что обеспечивает максимальное пятно контакта колеса с дорогой. Они применяются только на сухих твердых покрытиях.

Полуслики отличаются от сликов наличием небольшого протектора, в центральной части беговой дорожки, по краям же на поверхности узора нет. Несмотря на имеющийся протектор, использовать такую резину на дорогах общего назначения нельзя, на них можно ездить только по автотрекам.

Самая частая проблема, связанная с шинами во время эксплуатации авто, — проколы, в результате которых воздух их колеса выходит и дальнейшая его эксплуатация невозможна.

Частично эта проблема решилась с появлением бескамерных шин. Как уже указывалось, они способны выдержать определенное количество проколов.

Ответы на сканворд 6 АиФ 2024

ПО ГОРИЗОНТАЛИ:

1. Рукопись, покрытая пылью веков (6 букв)
2. Алмазное сердце ЮАР (8 букв)
3. Кто голосом зарабатывает? (6 букв)
4. Суп с ароматом рыбы (3 буквы)
5. Японский шнапс (4 буквы)
6. Страна внутри страны (6 букв)
7. Вне закона (8 букв)
8. Танец прыгунов (4 буквы)
9. Элемент украшения (8 букв)
10. Дитя для священника (4 буквы)

ПО ВЕРТИКАЛИ:

1. Тенор мирового звучания (6 букв)
2. Герой фильма «Лично известен» (4 буквы)
3. Где служил рядовым Федор Достоевский? (13 букв)
4. Кто мечтает о славе Паганини? (7 букв)
5. Комплекс в аэропорту (8 букв)
6. Крысиная (4 буквы)
7. Круговая пляска (7 букв)
8. Шулер у Гоголя (6 букв)
9. Материнское … (4 буквы)

Ответы на сканворд по горизонтали: 1. Свиток. 2. Кимберли. 3. Певица. 4. Уха. 5. Саке. 6. Анклав. 7. Криминал. 8. Пого. 9. Маскорон. 10. Чадо.

Ответы на сканворд по вертикали: 1. Карузо. 2. Камо. 3. Семипалатинск. 4. Скрипач. 5. Терминал. 6. Нора. 7. Карагод. 8. Ихарев. 9. Лоно.

Особенности шины для внедорожников и кроссоверов

Так как внедорожники должны обладать высокой проходимостью и одновременно обеспечивать достаточный уровень комфорта для пассажиров, шины для них обладают особыми свойствами.

Они делятся на 4 класса:

• HP (для езды по качественному твердому покрытию);
• HT (для асфальта и грунтовой дороги);
• AT (для умеренного бездорожья);
• MT (шины высокой проходимости).

При выборе владельцу следует исходить из того, в каких условиях преимущественно передвигается транспортное средство. Если машина часто эксплуатируется в условиях плохой дороги, то следует выбирать покрышки со специальными выступами – грунтозацепами, которые предотвращают пробуксовку колес, и индексом МТ.

Особое внимание также следует уделить прочности шины, так как в лесу или горах возможны повреждения колес острыми предметами. Если же внедорожник передвигается преимущественно по асфальту, на него можно установить обычные направленные шины, но с более глубоким и редким рисунком протектора (НТ или АТ)

Стоимость шин для внедорожников и кроссоверов зависит от производителя.

Шина внедорожника

Например, цена на одну шину известной фирмы Нankookбудет составлять примерно 100 долларов, а такую же по характеристикам резину отечественного производителя можно приобрести за 70-80 долларов. (цены актуальны на 18.10.2018)

На внедорожной шине маркировка обозначается следующим образом:

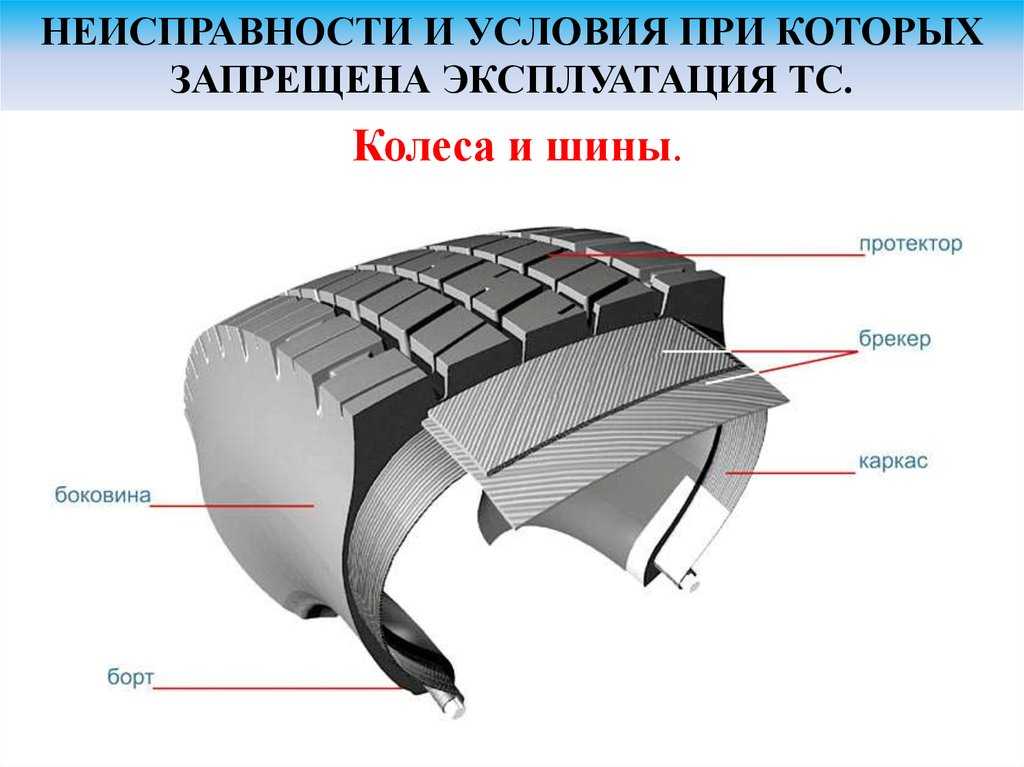

Внутреннее устройство

Устройство автомобильной шины – сложное, несмотря на простой внешний вид. В поперечном сечении скат имеет С-образную форму, которая формируется рядом слоев.

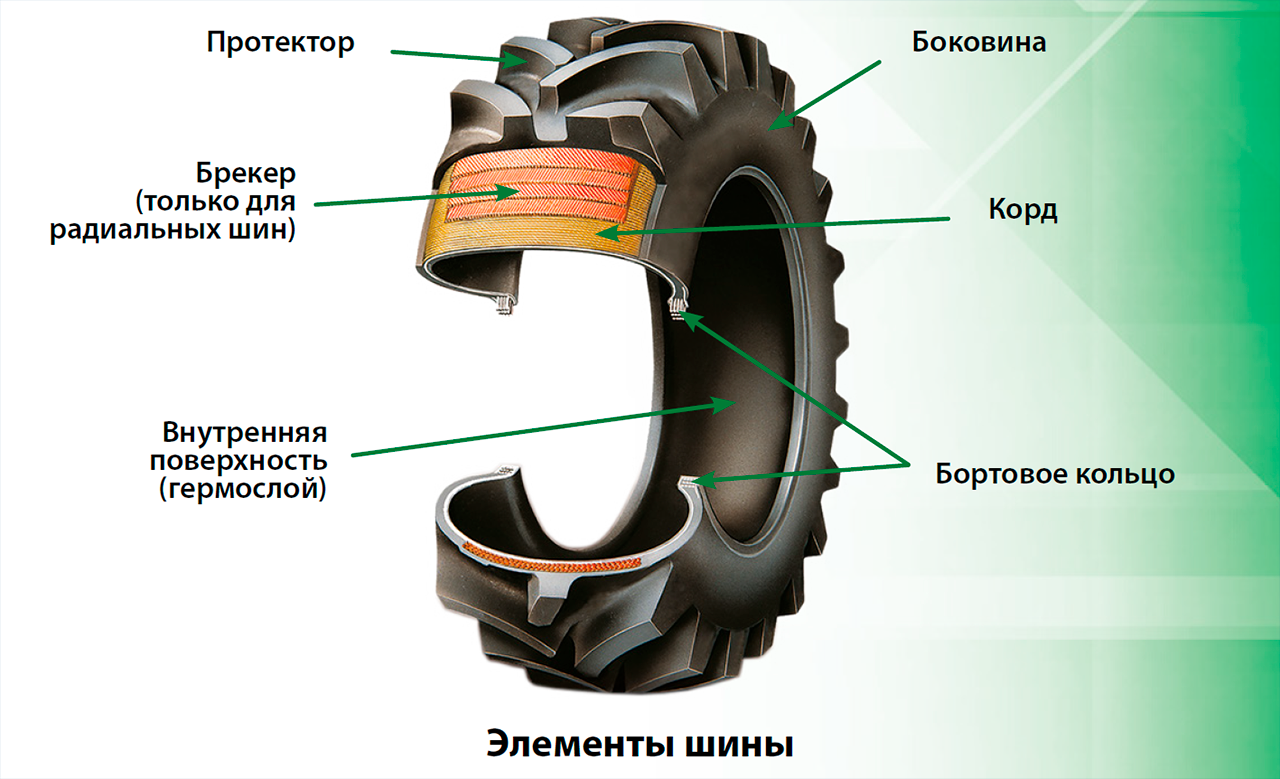

Одна из схем шины

Эти слои имеют свое название:

• кордовый каркас;
• брекер;
• протектор.

Дополнительно может использоваться подложка между последними слоями.

Кордовый каркас – основа шины. Основой каркаса выступает корд – прорезиненные слои нитей (из хлопка, вискозы, капрона, стальной проволоки), покрывающих всю площадь каркаса и расположенных определенным образом. Каркас может состоять из одного или нескольких кордовых слоев.

По расположению нитей каркаса шины делятся на диагональные и радиальные. В первом случае используется перекрестное расположение слоев корда. В радиальных шинах нити проходят перпендикулярно направлению вращения колеса. Диагональные шины сейчас практически не выпускаются.

Брекер – еще один слой корда, но он располагается не по всей площади каркаса, а лишь на рабочей поверхности. Помимо этого, в брекере используются более прочные нити, что обеспечивает повышение прочности и устойчивости каркаса к повреждениям. По сути, брекер выступает в качестве армирующей соединительной прослойки между каркасом и протектором. Кордовые нити брекера располагаются исключительно диагонально.

Протектор – внешняя рабочая часть шины. Представляет собой достаточно массивный резиновый слой из высококачественных материалов и с нанесенным узором, формируемым углублениями в резине. Этот узор получил название «беговой дорожки», которой контактирует с дорогой. Протектор не только обеспечивает нужное сцепление с поверхностью, он также выступает и в качестве защитного слоя, предохраняющего каркас от повреждения. Тип рисунка, наносимого на протектор, влияет на сцепные качества шины и подразделяет их на дорожные, универсальные, повышенной проходимости.

Рисунок протектора

Шины, в зависимости от их конструкции и нанесенных углублений в полотне протектора, меняют свои характеристики

Именно поэтому важно знать, для каких условий и покрытий предназначен тот или иной вид рисунка протектора

Симметричный ненаправленный

Один из самых распространенных видов протектора для шин. Нанесенные углубления на наружной части ската имеют зеркальное отражение, поэтому эти покрышки можно устанавливать на диск вне зависимости от стороны или направления вращения. Симметричный ненаправленный рисунок кроме удобства установки имеет самые сбалансированные характеристики: комфорт и плавность хода на первом месте. Также стоят такие покрышки дешевле своих усложненных собратьев.

Симметричный направленный

Такой рисунок протектора обеспечивает наилучший отвод воды из пятна контакта с дорогой колеса автомобиля. Симметричные направленные шины часто имеют высокоскоростные индексы, что позволяет их устанавливать на спортивные автомобили. Установка таких покрышек ведется на шину в определенном направлении – на боковине ската есть надпись «Rotation», которая указывает направление вращение колеса. Идеально подходят для дождливой погоды.

Асиметричный ненаправленный

Шины с таким типом протектора имеют отличные ходовые характеристики – скорость перестроения на этих покрышках обычно выше в резких поворотах и смене рядности. Кроме того к спортивным шинам прилагают усиленную боковину, из-за которой шум и комфорт при обычной езде снижается. Установка на диски асиметричных ненаправленных шин производится только в соответствии с маркировками «Outer» (внешняя сторона диска) и «Inner» (внутренняя сторона диска), которые нанесены на боковине ската. Рисунок сочетает в себе часть преимуществ симметричной направленной и симметричной ненаправленной покрышки.

Асиметричный направленный

Характеристики таких шин практически идентичны симметрическому направленному рисунку, но имеет ряд достоинств – за счет уменьшенной ширины внутренней стороны протектора у автомобиля появляется лучшее сцепление с дорогой, а наружная часть используется для очищения оставшегося пятна контакта. Такие шины имеют надписи «Rotation» с направлением вращения, а также «Inner» и «Outer» для установки на наружной или внутренней части диска. Цена таких скатов за счет сложностей в их производстве обычно самая высокая.

Симметричный ненаправленный – как угодно;
Симметричный направленный по направлению вращения, стрелка возле надписи «Rotation»;
Асиметричный ненаправленный по надписи «Inner» (внутренняя сторона, ближе к авто) или «Outer» (внешняя сторона, снаружи авто);
Асиметричный направленный по надписям «Rotation» (направление вращения) и «Inner», «Outer» (сторона установки на диск).

Сравнение рисунков протектора на преимущества или недостатки:

Вид рисунка	Плюсы «+»	Минусы «-«
Симметричный ненаправленный	Максимальный комфортНизкая ценаПростота установки и замены	Низкий скоростной индексХудшая управляемость по сравнению с представленными
Симметричный направленный	Улучшенная управляемостьЛучший отвод водыВысокий индекс скорости	Высокая стоимостьПовышенная шумность
Асимметричный ненаправленный	Симбиоз направленного и ненаправленного рисункаХороший водоотвод и управляемостьХорошая цена	Средний уровень шумаКомфорт чуть меньше симметричного ненаправленного рисунка
Асимметричный направленный	Максимальная управляемостьМаксимальные индексы скоростиСамый лучший водоотвод от пятна контакта	Сложности с установкой на шиномонтаже и заменой шинСамая высокая цена

Достоинства и недостатки протекторов

	Достоинства	Недостатки
Симметричные ненаправленные	1. Универсальность. Подходят на любую сторону автомобиля. 2. Низкая цена (по состоянию на 16.10.2018 составляет 25 долларов и выше). 3. Отсутствие лишнего шума во время движения. 4.Легкость управления на сухой и немного влажной дороге.	1.Не обеспечивают хорошего сцепления во время осадков. 2. Забивается грязью во время движения по бездорожью. 3. Тяжелое управление на большой скорости.
Симметричные направленные	1. Комфортное и безопасное движение по мокрому покрытию. 2. Отвод воды с помощью специальных канавок на протекторе. 3. Хорошая управляемость на высоких скоростях и во время выполнения маневров.	1.Необходимость тщательного контроля правильности установки. 2. Невозможность заменить одно колесо другим, если направление не совпадает. 3. Плохая управляемость на грунтовых дорогах.
Асимметричные	1. Наилучшая управляемость на всех типах дорожного покрытия. 2. Безопасность в любую погоду, эффективный отвод воды.	1. Высокая стоимость. 2. Быстрый износ протектора. 3. Невозможность заменить одно колесо другим, если направление не совпадает. 4. Необходимость установки в строгом соответствии маркировке производителя.

Каждый тип протектора шины легковых автомобилей предназначен для использования в определенных условиях.

Симметричные ненаправленные — подойдут для бюджетных авто, которые ездят преимущественно по городу и с небольшой скоростью.

Направленные протекторы — подойдут для тех водителей, которые много передвигаются, и вынуждены совершать поездки в любую погоду.

Для удобства выбора и правильного монтажа, производитель всегда маркирует свою продукцию. На изделии это выглядит следующим образом:

Стоимость напрямую зависит от вида протектора. Самыми дорогими являются покрышки с асимметричным рисунком, следом идут направленные, а самыми дешевыми будут симметричные ненаправленные модели.

Вид	Симметричные ненаправленные	Симметричные направленные	Асимметричные ненаправленные	Асимметричные направленные
Цена за штуку	От 25 долларов	От 30 долларов	От 40 долларов	От 40 долларов

*цены актуальны на состояние 16.10.2108.

Конструкция автомобильных шин

Внутри каждой шины имеется тонкая прочная основа, именуемая кордом. Она представляет собой переплетение нитей или проволоки, и увеличивает износостойкость резины, позволяя ей держать форму даже при сильных нагрузках.

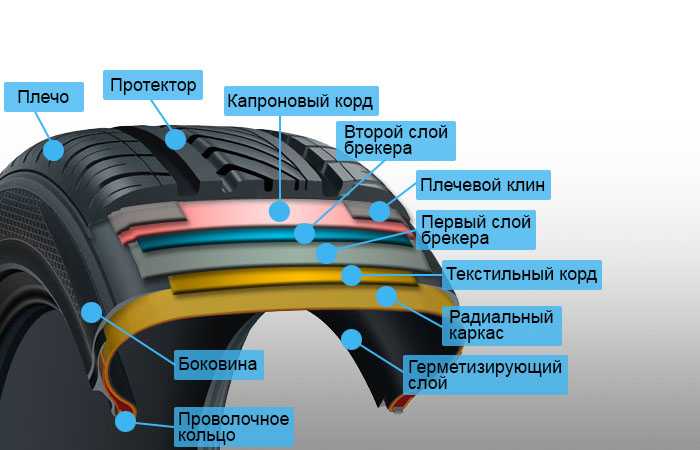

Конструкция автомобильной шины

Существует два вида расположения корда: диагональный и радиальный. На сегодняшний день используется преимущественно второй вариант, хотя на многих старых автомобилях можно встретить и диагональное переплетение.

Преимущества и недостатки диагонального и радиального переплетения

	Преимущества	Недостатки
Диагональное переплетение	1. Невысокая стоимость. 2. Лучшая защита боковой части колеса. 3. Простота ремонта. 4. Высокая устойчивость к ударным нагрузкам.	1. Один слой корда. 2. Основа из проволоки, которая отличается меньшей долговечностью, по сравнению с капроновыми нитями. 3. Небольшое пятно контакта с дорожным полотном. 4. Большой вес.
Радиальное переплетение	1. Несколько слоев корда, что увеличивает прочность. 2. Основа из синтетических ниток, которые обладают хорошей эластичностью. 3. Лучший контакт с дорогой. 4. Выдерживает большие нагрузки.	1. Высокая цена. 2. Незащищенные боковые части шины, что может привести к боковым порезам.

Несмотря на то, что на большинстве автомобилей используются радиальный корд, диагональное переплетение продолжает выпускаться некоторыми заводами. Такая резина нашла широкое применение на коммерческом транспорте и различной технике: тракторах, экскаваторах и пр.

Радиальные шины имеют на боковой части маркировку буквой R. Если на покрышке присутствует эта буква, то значит переплетение ее основы радиальное.

Маркировка буква R

Разница в стоимости радиальных и диагональных шин составляет около 10%. Для сравнения возьмем коммерческий автомобиль Газель, который повсеместно используется для пассажирских и мелких грузовых перевозок. Самые простые варианты с радиальным переплетением стоят около 45 долларов. Диагональные покрышки позволяют владельцам транспортного средства немного сэкономить. Наименьшая цена за штуку составляет 39 долларов.

*цены актуальны по состоянию на 16.10 2018.
