Что такое электрощит
Электрическим щитом называется узел передачи и распределения электроэнергии, в состав которого входят устройства защиты, приборы учета и прочие коммутирующие и измерительные приборы. В каждом электрощите присутствуют одна или несколько входящих линий и множество отходящих.
Вводной распределительный электрощит
В промышленной и бытовой электрике распространены электрощиты 2 типов:
- Щит силовой (ЩС). Предназначен для питания мощных потребителей на предприятиях и обычных, включаемых в розетку электроприборов в быту.
- Щит освещения (ЩО). Используется для подключения сетей освещения.
Быстрый чат
Уважаемая Светлана, у вас производится наладка не взаимосвязанных устройств, а функциональной группы системы управления и регулирования Отдел 9 Раздел 2.
Спасибо за ответ,Константин
есть ли ссылка на нормативный документ?
Нормативные документы : тех.часть ФЕРп01, справочник по электротехнике
Добрый день! какая категория сложности системы в вентиляции с применением многоканального сигнализатора горючих газов,раздел КИП и А
1.2.1. ФЕРп сборника 2 отдела 1 распространяются на: автоматизированные системы управления технологическими процессами (АСУ ТП); системы централизованного оперативного диспетчерского управления; системы контроля и автоматического управления пожаротушением и противодымной защитой; телемеханические системы. Ваша вентиляция входит в одну из этих систем? Если не входит, то расценивают по ФЕРп01. Категорию технической сложности систем определяют по «Приложение 2.1» тех части ФЕРп02. Основной момент в определении категории является наличие программируемых логических контроллеров (мозг системы). Мозг системы программируется 2кат., иначе 1 кат.
Мозг программируется. А тех часть сборника м10 п 1.10.115 затраты на монтаж оборудования (кроме датчиков) систем охранно-пожарной сигнализации на базе программируемой логической станции (пульт контроля и управления) или АРМ (автоматизированное рабочее место) с использованием персонального компьютера, определяемые по ГЭСНм сборника 11 «Приборы, средства автоматизации и вычислительной техники», а также затраты на испытания указанных систем охранно-пожарной сигнализации на базе программируемой логической станции или АРМ в целом, определяемые по ГЭСНп сборника 2 – по нормам для систем I категорий технической сложности (табл. 02-01-001).
Уважаемый Lyaisan, какой вопрос, такой и ответ. Вы же не указали что у вас система ОПС и вентиляция входит в проект системы ОПС. Если это так, то выше, Вы определили категорию тех. сложности системы, она относится к 1кат. и датчик не может повлиять на повышение категории, так сказано в тех. части ФЕРм10. Или Вы ещё что-то не указали?
Уважаемый Lyaisan, будь даже это опечатка, она (опечатка) утверждена правительством Российской Федерации и включена в федеральный реестр сметных нормативов, а значит законна и другого объяснения быть не может.
совершенно с Вами согласна
Добрый день! помогите с расценками на Ремонт шлагбаума ДорХан (разборка, регулировка, сборка узла сопряжения, установка обогревателя узла, замена радиобрелоков)
Уважаемая Татьяна, сборниками ФЕР не предусмотрены ремонтные работы шлагбаумов. Расценки сборников рассчитаны на установку готовых изделий, вы можете произвести либо монтаж готового изделия, где учтена настройка и регулировка, либо его демонтаж. Что такое узел сопряжения? Это механическая или электрическая часть шлагбаума? Если это электрика, то укажите марку приборов, шлагбаумы выпускают различные фирмы и начинка у них разная.
Уважаемая Оксана, по вашим маркировкам в поисковиках (интернет), невозможно однозначно определить тип комплектующих, скажу общими фразами: установку вихревого расходомера расценивают по таблице ФЕРм11-02-022-ХХ, где ХХ- диаметр условного прохода; установку дополнительных опорных конструкций для поддержки преобразователей следует применять ФЕРм11-01-001-ХХ; установку фланцев приварных встык, по таблице ФЕРм12-12-001-ХХ.
Характеристики
Выбирая необходимые нулевые шины, стоит предъявлять четкие требования к конструкции. Главное — это сечение провода. Руководствуясь четким правилом «сечение провода не превышает сечение в главной заземляющей шины», можно выполнить качественное обеспечение электросети и сэкономить средства на обслуживании в дальнейшем.
Характеристики нулевой шины разнятся, в зависимости от типа ее установки. Разделяют два вида устройств по схеме распределения, отвечающим требованиям ПУЭ:
В первом случае шина с заземлением, которая являет собой заземленную наглухо нейтраль, в которой соединение с защитной землей обеспечивается исключительно в данной точке. Далее по проводникам с изоляцией уже в щиток заводятся только две шины. Такая схема считается наиболее безопасной, поскольку нулевая и заземляющая шина отделены непосредственно на вводе устройства в помещение.
Во втором варианте представлена устаревшая, но популярная схема по типу TN-C. В данном случае заземление не представлено отдельным проводником, а в самом в щитке есть исключительно нулевая шина. Здесь также соединять землю и ноль нельзя. Поэтому здесь понятия «земля» в его привычном представлении нет.

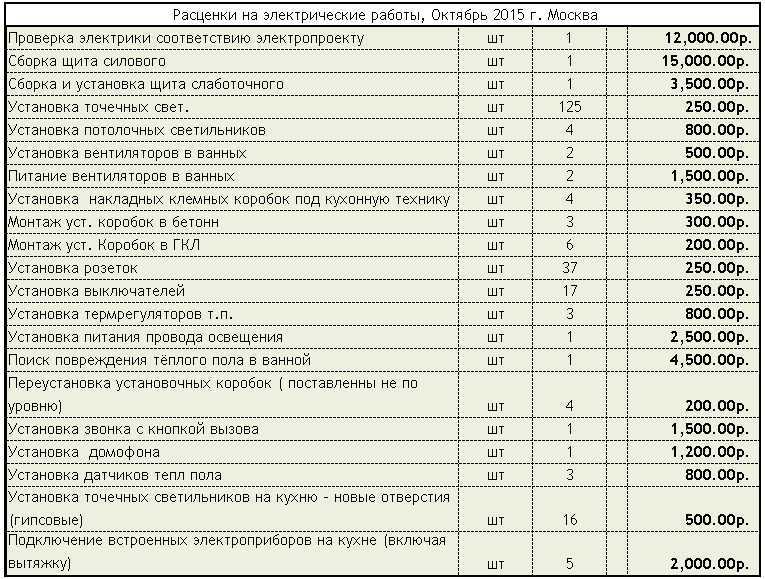

Как составить смету на сборку щита / шкафа управления или автоматики
Щиты и шкафы, устанавливаемые для управления системами освещения, учета и автоматики, далеко не всегда поступают в сборе. Довольно часто в практике сметчика шкафы приходиться «собирать» по частям, осмечивая отдельные запчасти разными расценками. Конечно, значительно проще в смете брать монтаж шкафа, когда он поступает в сборе: делишь его цену из прайс-листа на НДС (при его наличии) и на индекс перевода в текущие цены, а саму установку осмечиваешь прямой расценкой из части 8 — Электротехнические устройства. Но иногда в коммерческом предложении с ценами на оборудование написано, к примеру, не «Шкаф Schneider Electric», а отдельно: автоматические выключатели, модульные контакторы, корпус шкафа, нулевая шина, несущий профиль и пр. Рассмотрим несколько примеров осмечивания монтажа отдельных частей электрического шкафа, посчитаем их стоимость:
1) Как осметить монтаж корпуса шкафа?
Может подойти расценка ТЕРм10-03-001-01, которая в расчета на одну единицу составит по стоимости 3065 рублей.
| Шифр расценки | Вид работ | Стоимость единицы в базисных ценах, руб. | оплаты труда | эксплуатации машин | в т.ч. оплаты труда |
| ТЕРм10-03-001-01 | Стойка, полустойка, каркас стойки или шкаф, масса: до 100 кг | 160,09 | 61,15 | 43,89 | 2,78 |
2) В шкафах управления, как правило, устанавливаются автоматические выключатели на 6 А, 16 А, 25 А или 60 А.
Для чего нужна нулевая шина в щитке, разновидности и особенности применения в доме
С целью безопасности и удобства монтажа линий электропитания, применяются вводы с отличительными значениями, которые объединяются в общие контактные группы. Нулевая шина — контактная колодка, для безопасного подключения одновременно несколько проводников для дальнейшего питания электроустановок.
Требования безопасности ПУЭ
Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка.
Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.

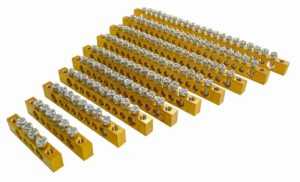

Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.

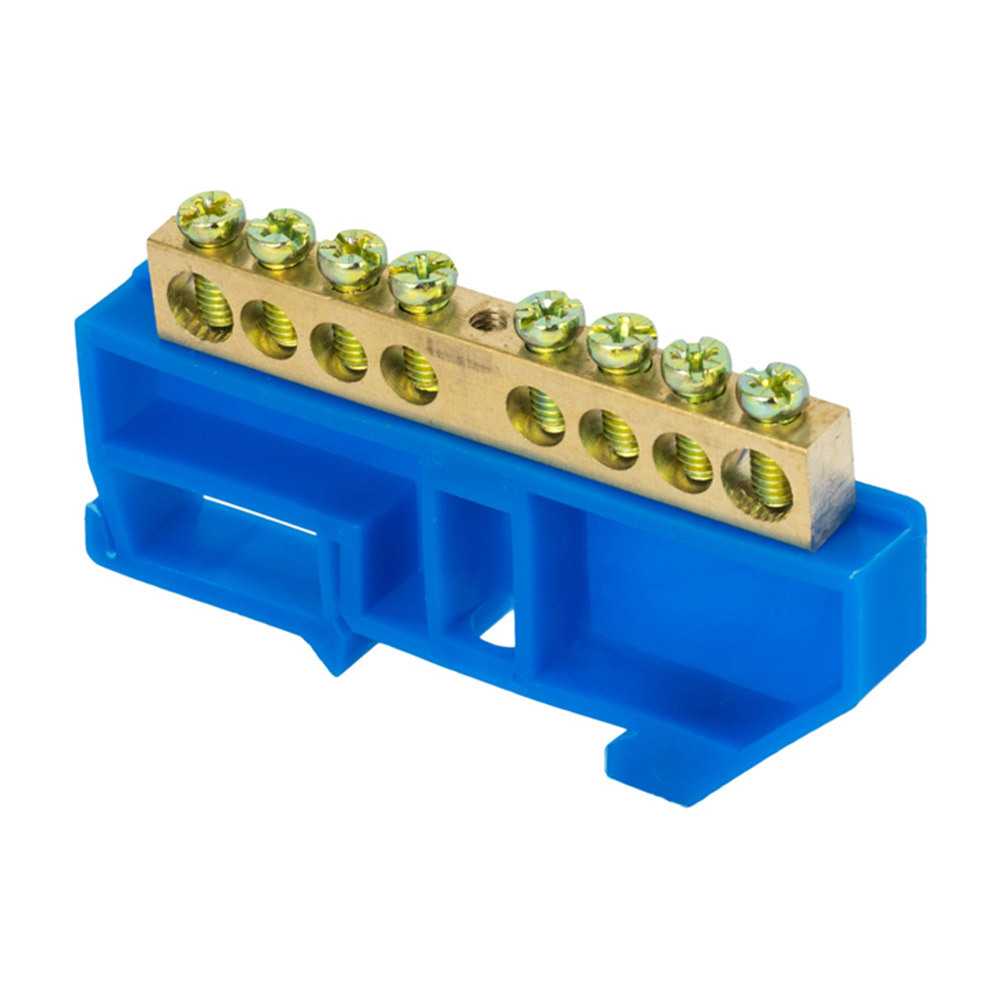

Шина нулевая в корпусе щитка: конструктивные особенности

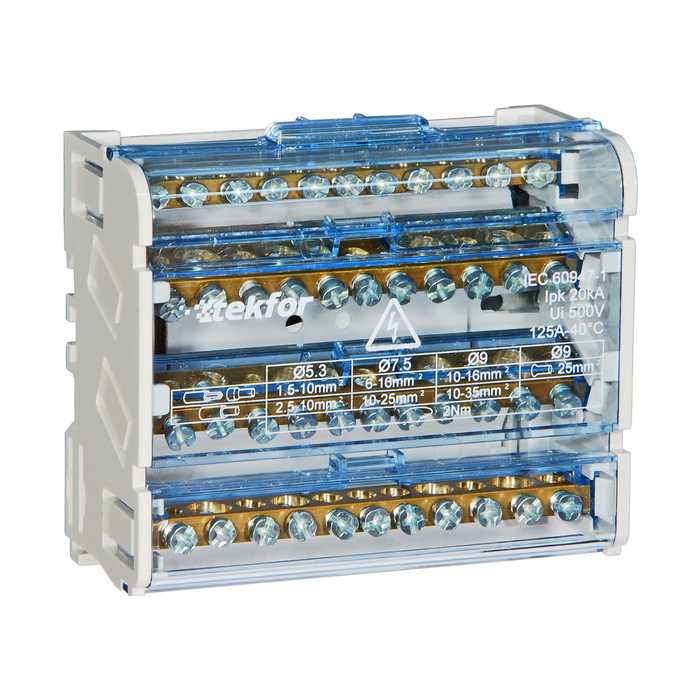

Конструкция нулевой шины:
- Токопроводящая жила из прочного металла.
- Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.
В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.
Для упрощения сервисного обслуживания и выполнения качественных работ по соединению токопроводящих жил, применяются медные или латунные металлы.
Такие сплавы продлевают срок эксплуатации устройства, обеспечивают бесперебойную работу всей системы. Есть шины в корпусе и без корпуса, однако токопроводящие элементы любых типов устройств схожи.
Для правильной работы устройства и обеспечения дифференциальной защиты потребуется правильное подключение устройств с разделением проводников NPE в щите. Если щит металлический, дополнительно используется нулевой провод от корпуса с изоляцией.
Целевое назначение: для чего нужна
Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил.
Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).
Преимущество использования:
- Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.

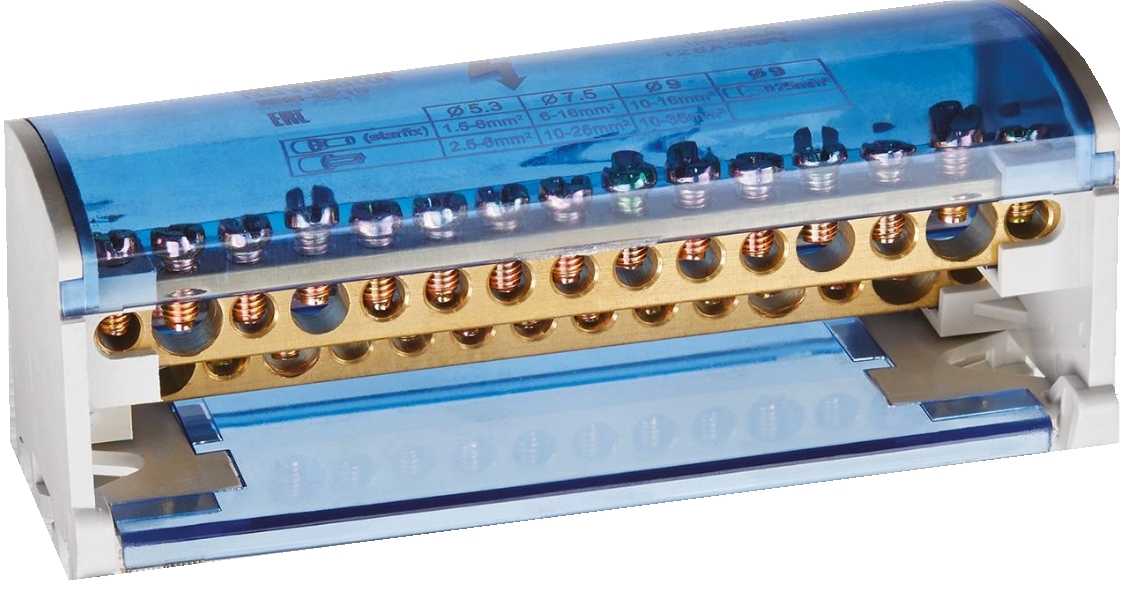

- Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
- Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
- Неразрывная электроцепь на месте с заземлением (также до нагрузки).
- Разделение проводников на защитное и рабочее заземление.
Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.
Правила монтажа
В зависимости от выбранного типа устройства, монтаж осуществляется несколькими методами:
- Крепление на DIN-рейку. (через изоляторы либо непосредственно в элетрощиток).
- Монтаж через угловые изоляторы.
- Крепление в электрощитке.
Осуществление монтажа допустимо открытым либо закрытым способом:
- Открытый применяется в том случае, если есть шкаф, куда доступ посторонним будет ограничен. Монтаж осуществляется с видимой клеммной колодкой.
- Закрытый вариант монтажа применяется в том случае, если оборудование подключается к особо важным системам, к примеру, к силовой розетке электроустановок.
После любого варианта монтажа (открытого или закрытого) не должно быть доступа к токоведущим жилам, поскольку в генерирующей установке ноль глухо заземлен, а прикосновение к точке подключения смертельно опасно
При выборе шин стоит обратить внимание на производителя и цену устройства. Так, дешевые китайские шины при эксплуатации или даже в начале монтажа могут просто лопнуть
Шина нулевая является важнейшим конструкционным элементом сборных шин
Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока
Шина нулевая является важнейшим конструкционным элементом сборных шин. Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока.
Какими бывают нулевые шины
По сути, это усиленный проводник открытого типа (в контактной зоне), на который можно с помощью винтовых или иных соединителей завести нулевые проводники. Типичная конструкция — прямоугольный брусок из прочного металла с хорошей проводимостью: чаще всего латунь, или иные сплавы на основе меди.
Размещается эта контактная колодка внутри распределительных устройств. Вне зависимости от конструкции, после монтажа не должно быть доступа к токоведущим частям. В генерирующей установке, нуль является глухо заземленным. А в точке подключения, любое прикосновение к открытым проводникам может быть опасным. Поэтому в щитках, где после открытия крышки открывается доступ ко всем элементам, применяются относительно защищенные конструкции.
Если щиток после монтажа всегда закрыт для доступа, за исключением выключателей защитных автоматов, можно использовать полностью открытые нулевые рейки.
Такие колодки непосредственно монтируются на корпус (внутри) щитка из пластмассы, или через диэлектрические проставки, на металлическую коробку.
Поскольку большинство распределительных щитов выполнены с применением DIN реек, разумно устанавливать любое клеммное оборудования подобной конструкции.
Установив такую рейку в одном ряду с дифференциальными автоматами, несложно аккуратно подключить каждый абонентский кабель внутри щитка.
Существуют клеммы быстрого монтажа: по типу WAGO. Есть соблазн не «мудрить» с винтовыми зажимами, а выполнить соединение «по-быстрому».
Но такие зажимы не являются на 100% надежными. К тому же, качество контактов невозможно проверить визуально. Еще одна проблема — в разъемах WAGO нет возможности извлечь один проводник, не разрушив всю линейку.
Это интересно: Отличия зануления от заземления — читаем суть
Примеры смет
Составление смет на установку, сборку и ПНР щитов управления и автоматикиОценка стоимости установки и пусконаладки шкафов и щитов ЩМП, ЩУ, ЩР, ЩРв, ЩО производится по расценкам сборника ТЕРм, ГЭСНм или ФЕРм.
Пример сметы на устройство приямка в Excel, выполненный в ПК Гранд-сметаЛокальные расчеты могут выполняться в различных базах расценок. Данный пример выполнен в территориальных расценках Краснодарского края.
Все учились понемногу, чему-нибудь… Интересны ли Вам тенденции развития индустрии сметного дела в современных условиях строительных отраслей? Насколько важны эти тенденции для выбора места обучения будущего сметчика и качества составляемых после учебы смет? В данном эссе описываются исторические предпосылки эволюции сметного дела в контексте современной конъенктуры рынка услуг по изучению сметного дела.
Исследование рынка услуг по разработке сметной документации г. Краснодара Содержательное эссе об индустрии сметного дела Краснодарского края и города Краснодара, которое дает возможность проанализировать динамику структурных изменений конъектуры всего строительного рынка.
Бизнес-план создания теннисного клуба в г. Краснодаре (краткое эссе) Одной из поведенческих тенденций населения крупных городов, в т.ч. Краснодара, является популяризация видов спорта, которые долгое время до этого относились к категории элитных. Наглядный пример — большой теннис, приобретающий все большую популярноть. Поговорим о том, как сделать свой теннисный клуб, школу или академию.
Пример сметы на устройство травяного покрытия теннисного корта Спортивная площадка для игры в теннис на открытом воздухе обычно бывает грунтовой, по крайне мере, именно так дело обстоит в Краснодаре. Травяное покрытие корта встречается значительно реже и, в принципе, считается более подходящим для игры в футбол. Рассмотрим один из примеров осмечивания строительства травяного теннисного корта.
Пример (образец) пояснительной записки к архитектурному проекту Пояснительная записка составляется как часть рабочей документации в рамках проектов на строительство, реконструкцию объектов недвижимости: производтвенных и общественных зданий, жилых помещений, многоквартирных домов и коттеджей.
Пример (образец) сметы на наружное освещениеЛокальная смета демонстрирует пример применения расценок на установку светильников на опорах, монтаж щита управления и сопутствующие электромонтажные работы.
Образец сметы на монтаж шкафа автоматики (управления)В этом эссе рассмотрены базовые подходы к осмечиванию монтажа шкафов автоматики или щитов освещения «в сборе», дано сравнение стоимостных параметров различных расценок в базовых ценах.
Образец сметы на монтаж трансивера, конвертора, маршрутизатораСегодня на рынке информационных технологий представлено достаточно много современных устройств и приборов, созданных и работающих на микропроцессорном уровне. Микропроцессорные устройства получили широкое применение во всех производственных и бытовых отраслях. При составлении смет работать с ними тоже приходится. Какие расценки лучше подойдут для осмечивания монтажа трансиверов, маршрутизаторов и других модулей?
Прейскурант для смет на ТО и ремонт электродвигателейСборник расценок 26-05-43Э предназначен для составления смет на ТО и ремонт электрооборудования, такого как электродвигатели.
Советы электрика
Нулевые шины в щитке лучше делать по две!
Всем привет, сегодня статья по практическому опыту сборки электрощитов от опытного электрика-практика Сергей Панагушина из г. Ижевска. Речь пойдёт о таком нюансе как установка нулевых шинок в щите, Сергей расскажет как лучше делать так, что бы контакт шинки с проводами был наилучшим.
Если вам не трудно- проголосуйте за эту статью Сергея тут- https://vk.com/wall-125051812_548
Просто поставьте лайк.
Итак, слово Сергею:
Здравствуй дорогой читатель! В сегодняшней статье хотел бы поделится парой хитростей которые можно применить при установке автоматов и нулевых шин в щитке.

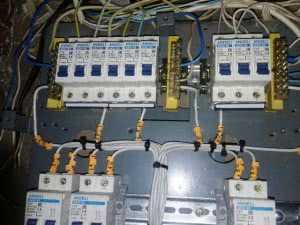

Итак: шины лучше всего устанавливать не по одной, а по две штуки, так как это показано на фото.
Для чего же это делается? Все очень просто: при такой установке площадь контакта увеличивается и соединение у нас дублируется и если под одним винтом контакт ослабнет, то есть второй контакт и нагреваться такое место контакта не будет, что уменьшает риск выхода из строя системы электрического снабжения.
При установке соединительных шин на автоматические выключатели изолированную часть можно обмотать изоляционной лентой вместо применения торцевых заглушек. На фото это видно.
Много изоляционной ленты мотать не надо, достаточно 1.5-2 оборота сделать, если сделать больше то шина в клеммы автомата будет заходить не полностью что может так же сказаться пагубно на работе системы электрического снабжения. Делается это для того, что бы не устроить аварию если в щитке придется производить работы с частично снятым напряжением.
P.S. Изоляционную ленту так же иногда применяю как сигнализатор нагрева шин. Например в щитовой, наматываем на шину изоляционную ленту и периодически при снятии показаний в эл.щитовой смотрим на состояние изоляционной ленты
Если она начинает скукоживаться, то это говорит о том что, в этом месте идет нагрев и нужно разбираться… Спасибо за внимание!
Видео от Сергея Панагушина:
Сборка 1-фазного щит: Вместо УЗО- дифавтомат. 4 дифа на 4 группы.
Очумелые ручки: “гребёнка” из провода:
Очумелые ручки: Переборка нулевой шины:
Оборудование на DIN рейку
: надежные автоматические выключатели и устройство защитного отключения (УЗО) для монтажа на DIN рейку
: AC/DC-DC преобразователи напряжения в конструктиве для крепления на DIN рейку
Для крепления электромонтажного оборудования
Современные производители электрооборудования уже предусматривают наличие DIN-рейки в щитовой. Однако при необходимости ее достаточно просто установить в любом нужном месте. Для этого профиль рейки перфорирован отверстиями, благодаря которым ее можно прикрепить на плоскости болтовыми соединениями или саморезами. Надо только заранее, до монтажа рейки, учесть ширину автоматов, которые вы будете на нее монтировать, чтобы им не было «тесно»! Разрезать DIN-рейку лучше болгаркой, но может с этим справиться и ножовка по металлу.
В современных квартирах полно электроприборов и всяческих устройств, так что электрощит может занимать площадь стены около квадратного метра, вмещать счетчик, десяток автоматических выключателей, нулевую рабочую и защитную шину и прочие важные элементы. Но при компактной «насадке» их на DIN-рейку в укромном месте не нарушается интерьер квартиры, не создается неудобств для жильцов.
Ленту вы закрепили, теперь надо «насадить» на нее все заранее заготовленные устройства. В современном мире электротехники они к счастью унифицированы. А поскольку все элементы современной автоматики адаптированы под DIN-рейки, их очень легко на нее «усаживать» – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат встал на свое место. Для установки одного модуля хватает несколько секунд, это ведь не то, что винтами в стену вживлять!
Кстати и обслуживать такую линейку приборов и устройств гораздо проще. Чтобы заменить автомат на типовых DIN- рейках в электрощитах, достаточно лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.
Все остальные детали при выборе столь необходимой вам DIN- рейки вам подскажут наши консультанты, и электромонтаж станет для вас простым, удобным и приятным, ну как при конструировании корабля из детского набора элементов ЛЕГО. Удачи вам!
Изобретение Немецкого института стандартизации, монтажные DIN-рейки позволяют унифицировать и упростить монтаж в электрораспределительных шкафах и шкафах автоматизации.
Размеры DIN-рейки для монтажа
Существуют DIN-рейки нескольких типоразмеров. Широчайшее распространение в электротехнике получили дин-рейки Ω-типа шириной 35 мм и глубиной 7,5 (рис.1) и 15 мм (рис.2).
|
рис. 1 |
 рис. 2 |
 рис. 3 |

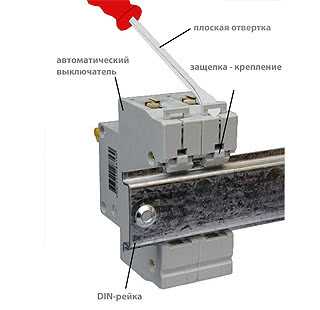

Именно на них простым защёлкиванием крепятся стандартные модульные устройства (рис.3). Для демонтажа модульного устройства с DIN-рейки надо плоской отвёрткой отжать фиксатор. Кроме самых распространённых 35-мм дин-реек, есть также DIN-рейки других размеров: дин-рейки Ω-типа шириной 15 мм (рис.4), дин-рейки G- (рис.5) и С-типов шириной 32 мм.
 рис. 4 |
 рис. 5 |
 рис. 6 |

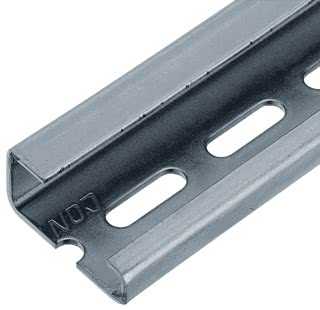

Дин-рейки бывают с перфорацией, позволяющей закрепить дин-рейку, используя только отвёртку и саморезы, и без перфорации (рис.6). Шаг перфорации может составлять 10-15 мм.
Соответствие дин-рейки ГОСТ параметрам
DIN-рейка оказалась настолько удачным изобретением, что как стандартное средство монтажа дин-рейка была принята как в Европе (EN), так и во всём мире (IEC), включая Россию (ГОСТ Р МЭК 60715-2003). ГОСТ описывает стандартные размеры дин-реек Ω-, G- и С-типа. Размеры дин-реек, описанные ГОСТом, это максимальное пространство, которое занимает опорная конструкция рейки и средства крепления (рис. 7), края рёбер и допуски технологические (рис.8). Именно эти параметры являются стандартизированными, таким образом, толщина дин-рейки не является стандартизированным параметром, но обычно составляет от 1 до 1,5 мм.
 рис. 7 |
 рис. 8 |
Длина DIN-реек также может быть разной. Обычно, она составляет до 2 м, иногда производители наносят насечку для того, чтобы было удобно резать дин-рейку в соответствии с размерами электрощита.
В качестве материала используются алюминий, гальванизированная или оцинкованная сталь, реже медь и ПВХ. При выборе типоразмера и материала дин-рейки необходимо учитывать вес аппаратуры, планируемой к размещению на ней. Если для размещения компактных клемм подойдёт перфорированная дин-рейка Ω-типа шириной 15 мм из алюминия, то для монтажа контакторов на большие токи, силовых автоматов, источников питания, УПП и преобразователей частоты, могут понадобиться стальные дин-рейки , толщина которых составляет 1,5 мм. В ГОСТе приводится методология вычисления допустимых нагрузок для всех типоисполнений дин-реек.
Какие типы есть
Прежде всего, необходимо понимать, заземление какого назначения нужно смонтировать. Решающим фактором в принятии решения станет класс напряжения в частном доме (220 В или 380 В).
По своему назначению заземление существует двух типов: защитное и рабочее.
Рабочее — выполняется с целью предупреждения внезапного повышения величины напряжения в электроприборах бытового назначения. Такое может случится в следствии нарушения изоляции обмоток трансформатора. А также такой тип заземления защищает электроприборы от попадания молнии в конструкцию здания. В таком случае весь заряд уходит в землю .
Защитное заземление — осуществляется за счёт принудительного соединения корпуса электроприбором с землёй через проводник.
Для следующих бытовых приборов должно быть предусмотрено защитное заземление:
- стиральная машина — её корпус имеет относительно большую электрическую ёмкость из-за эксплуатации в условиях повышенной влажности.
- микроволновая печь — основной рабочий элемент печи — магнетрон. Он имеет большую мощность. Если контакт с заземлением в розетке плохой, то может возникнуть возрастание уровня магнитных излучений. Многие производители микроволновых печей оборудую клемму — заземлитель на тыльной стороне печи.
Для контакта заземляющего проводника в сети и электроприбора современные розетки оборудованы заземляющими контактами.
Заземление в бытовой электросети
Для обеспечения заземления существует шесть систем заземления. В отдельных строительных сооружениях, в частности, жилых домах используют две основных системы заземления.
Система TN-S-C — рекомендована для внедрения в последние годы. Выполнена такая схема с глухозаземлённой нейтралью на подстанции. Оборудование в этом случае имеет непосредственный контакт с землёй. К самому же потребителю земля (РЕ) и нейтраль/ноль (N) ведётся одним проводником (PEN). На входе в электросеть частного дома такой проводник разделяется на два независимых проводника.
Такая система не предусматривает обязательной установки устройства защитного отключения (УЗО). Защита осуществляется автоматическими выключателями.
Недостаток такой системы — при повреждении или отгорании проводника PEN на протяжении участка подстанция/дом, появляется фазное напряжение на заземляющей шине дома. Такое напряжение ничем не отключается. Исходя из этого ПУЭ регламентирует жёсткие требования к такой линии: проводник PEN должен быть обеспечен механической защитой, а теже должно быть оборудовано периодическое местное заземление на опорах линии электропередач.
Многие линии электропередач, особенно в сельской месности, не удовлетворяют вышеуказанным условиям. Для такого случая рекомендована другая система заземления — система ТТ.

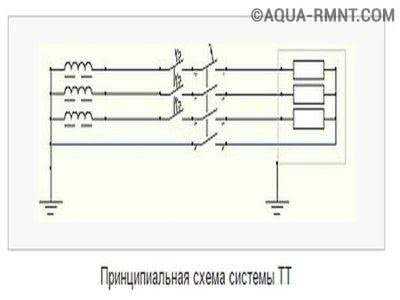

Принципиальная схема
Такая система заземления реализована за счёт отдельно идущего провода от заземляющего контура к вводному щитку постройки, а не от трансформаторной подстанции. Эта система более устойчива к повреждениям защитного проводника, но требует установки УЗО. Без оборудования системы такими устройствами, защита от поражения электрическим током отсутствует. В связи с этим ПУЭ рекомендует такую систему только как дополнительную к системе TN-S-C. (Если линия не соответствует требованиям системы TN-S-C).
Общий вид
Работа сопровождающих систем
При монтаже шины нулевой феры очень важно учесть наличие и правильную работу сопровождающих систем. Они играют немаловажную роль в обеспечении надежной и безопасной работы всего электрического оборудования
Сопровождающие системы предназначены для контроля и защиты электрического оборудования от перегрева и перегрузок. Они обеспечивают стабильное электрическое питание и защиту от короткого замыкания.
Одной из ключевых систем является система защиты от токов короткого замыкания. Она состоит из защитных реле, расцепителей и предохранителей. В случае возникновения короткого замыкания система автоматически обрывает цепь и отключает оборудование.
Также важной частью сопровождающих систем является система контроля и защиты от перегрузок. Она состоит из тепловых реле и расцепителей
Система мониторит нагрузку на электрическое оборудование и при превышении допустимого уровня перегрузки отключает оборудование.
Одной из особенностей работы сопровождающих систем является необходимость их регулярного технического обслуживания и проверки. Это позволяет обеспечить надежность и безопасность работы всего электрического оборудования.
Также следует отметить, что работа сопровождающих систем требует высокой квалификации и профессионализма со стороны специалистов. Неправильная установка или настройка системы может привести к серьезным авариям и повреждению оборудования.
- Важная роль сопровождающих систем в монтаже шины нулевой феры
- Система защиты от токов короткого замыкания
- Система контроля и защиты от перегрузок
- Регулярное техническое обслуживание и проверка систем
- Необходимость высокой квалификации и профессионализма при работе с системами
Формирование схемы
Схему надо рассчитывать для выгодного размещения конкретных электроприборов и вариантов подачи к ним электроэнергии. Имеются рекомендации для получения грамотных схем:
- автоматы защиты размещают на кухонную бытовую технику, кондиционеры;
- обособленной группой надо представлять каждую комнату, при небольшом числе электроприборов можно сформировать в группу две комнаты;
- УЗО размещают на несколько переключателей, объединяемых в группы, и учитывая суммарную нагрузку;
- для помещений с увеличенным содержанием влаги применяются добавочные УЗО или диффавтоматы 10 мА;
- на каждом из этажей требуется устройство, обеспечивая защиту от перенапряжения;
- при планируемом изменении схемы предусматривается установка резервных автоматов;
- при монтаже выключателей надо выполнять принцип токовой и временной избирательности, что позволяет при чрезвычайной ситуации отключать одно помещение, а не весь дом.
Виды
И прежде чем перейти к видам, стоит описать те отличия, что в них могут быть. В основном изменяются:
- вес;
- прочность;
- сила проводимого тока через клеммы;
- материал: сталь и алюминий;
- перфорация: сплошная и регулярная;
- насечка: либо есть, либо нет.
И если речь идет о стандартах, то нужно понимать, что сделать унификацию в крепежах электрических устройств и рейках — нельзя. А потому существует три разновидности, применяемые по ситуации:

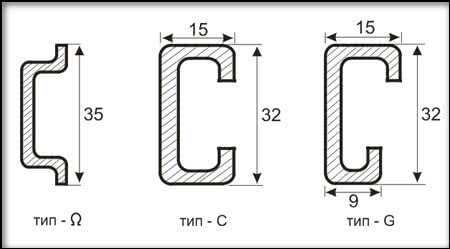

- Омега-тип. Наиболее популярный и закрепленный в российском ГОСТе вид, что зачастую именуется как TH35. Его ширина составляет 35 мм, хотя также на рынке присутствует версия с меньшим форматом в толщине и ширине. В основном такие уменьшенные версии используется для клемм, а не аппаратов. Помимо материала также есть его обработка, наиболее популярные из которых анодирование, гальванизация и оцинковка.
- С-тип. Имеет габариты, схожие с омегой, — 32 мм. Концы в таком виде загибаются во внутрь, что визуально напоминает букву С. В основном используется для зажимов и клеммных колодок, однако существует ряд устройств, для которых С-тип также является наиболее приемлемым.
- G-тип. Идентичная С-виду модель, за исключением одного отличия — один из концов меньше и уже другого. Визуальная ассоциация с буквой G. Применяется также для зажимов, однако разница в формах необходима для гибкости установки в недоступных местах и специфики оборудования.
Если требуется установить клемму, то зачастую пригодится омега-тип. Все остальные в большинстве случаев используют строители. Если же делать ремонт, то придется самостоятельно либо изначально подойти к выбору рейки ответственно, либо получить консультацию опытных строителей.
Как собрать щиток для квартиры. Электрощит для квартиры своими руками. Один из вариантов
Шина заземления по: установленным конструкциям
ЛОКАЛЬНАЯ РЕСУРСНАЯ ВЕДОМОСТЬ ГЭСНм 08-05-045-02
| Наименование | Единица измерения |
| Шина заземления по: установленным конструкциям | 100 м |
В расценке указаны прямые затраты работы на период марта 2014 года для города Москвы, которые рассчитаны на основе нормативов 2014 года с дополнениями 1 путём применения индексов к ценам используемых ресурсов. Индексы применялись к федеральным ценам 2000 года. Использованы следующие индексы и часовые ставки от «союза инженеров-сметчиков»: Индекс к стоимости материалов: 7,485 Индекс к стоимости машин: 11,643
Используемые часовые ставки: В скобках указана оплата труда в месяц при данной часовой ставке. Часовая ставка 1 разряда: 130,23 руб. в час (22 920) руб. в месяц. Часовая ставка 2 разряда: 141,21 руб. в час (24 853) руб. в месяц. Часовая ставка 3 разряда: 154,46 руб. в час (27 185) руб. в месяц. Часовая ставка 4 разряда: 174,34 руб. в час (30 684) руб. в месяц. Часовая ставка 5 разряда: 200,84 руб. в час (35 348) руб. в месяц. Часовая ставка 6 разряда: 233,96 руб. в час (41 177) руб. в месяц.
Перейдя по этой ссылке, Вы можете посмотреть данный норматив рассчитаный в ценах 2000 года. Основанием применения состава и расхода материалов, машин и трудозатрат являются ГЭСН-2001
| № | Наименование | Ед. Изм. | Трудозатраты |
| 1 | Затраты труда рабочих-монтажников Разряд 3,7 | чел.-ч | 11 |
| Итого по трудозатратам рабочих | чел.-ч | 11 | |
| Оплата труда рабочих = 11 x 168,38 | Руб. | 1 852,14 | |
| Оплата труда машинистов = 89,59 (для начисления накладных и прибыли) | Руб. | 89,59 |
График производства работ. Автоматическое построение по смете.
ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ
| № | Шифр | Наименование | Ед. Изм. | Расход | Ст-сть ед.Руб. | ВсегоРуб. |
| 1 | 040502 | Установки для сварки ручной дуговой(постоянного тока) | маш.-ч | 0,35 | 94,31 | 33,01 |
| 2 | 263403 | Вагонетки шахтные 3,3 м3 | маш.-ч | 0,51 | 56,12 | 28,62 |
| 3 | 400003 | Автомобили бортовые, грузоподъемность до 10 т | маш.-ч | 0,57 | 1227,41 | 699,62 |
| Итого | Руб. | 761,25 |
| № | Шифр | Наименование | Ед. Изм. | Расход | Ст-сть ед.Руб. | ВсегоРуб. |
| 1 | 101-0426 | Краски масляные и алкидные, готовые к применению белила цинковые МА-22 | т | 0,000593 | 168659,5 | 100,02 |
| 2 | 101-2210 | Сталь круглая оцинкованная диаметром 10-12 мм | т | 0,00017 | 107784 | 18,32 |
| 3 | 101-3995 | Электроды УОНИ13/45 | кг | 1,82 | 114,22 | 207,88 |
| 4 | 113-0079 | Лак БТ-577 | т | 0,0005 | 71481,82 | 35,74 |
| 5 | 999-9950 | Вспомогательные ненормируемые материальные ресурсы (2% от оплаты труда рабочих) | руб. | 2,04 | 0,00 | |
| Итого | Руб. | 361,96 |
ИТОГО ПО РЕСУРСАМ: 1 123,21 Руб.
ВСЕГО ПО РАСЦЕНКЕ: 2 975,35 Руб.
Вы можете посмотреть данный норматив рассчитаный в ценах 2000 года. перейдя по этой ссылке
Расценка составлена по нормативам ГЭСН-2001 редакции 2014 года с дополнениями 1 в ценах марта 2014 года.Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta
- Свежие записи
- Нужно ли менять пружины при замене амортизаторов
- Скрипят амортизаторы на машине что делать
- Из чего состоит стойка амортизатора передняя
- Чем стянуть пружину амортизатора без стяжек
- Для чего нужны амортизаторы в автомобиле
- Правообладателям
- Политика конфиденциальности
Автоподбор 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер
