Рено Мажор: Замена прокладок и протяжка головок блока двигателя МИДР-062045
В связи с заменой гильзы цилиндров на двигателе МИДР-062045, пришлось купить новые прокладки под головки блока. Прокладки были приобретены в количестве 6 штук.
После демонтажа головок блока, я приступил к подготовке операции по замене старых прокладок.
Болты крепления головок были протерты и по резьбу вставлены в емкость с моторным маслом.
Для правильной затяжки болтовых соединений у знакомого был взят динамометрический ключ.
После недолгих манипуляций по вскрытию упаковки прокладок, начался процесс установки головок блока и их протяжка.
Так как выполнял эту операцию на данном двигателе в первый раз, то предварительно внимательно прочитал руководство.
Затем, закрутил от руки два коротких болта на М-14 (номер 15 и 17 на схеме протяжки головок блока) со стороны выхлопного коллектора и два длинных болта М-14 (номер 16 и 18 на схеме) со стороны впускного коллектора.

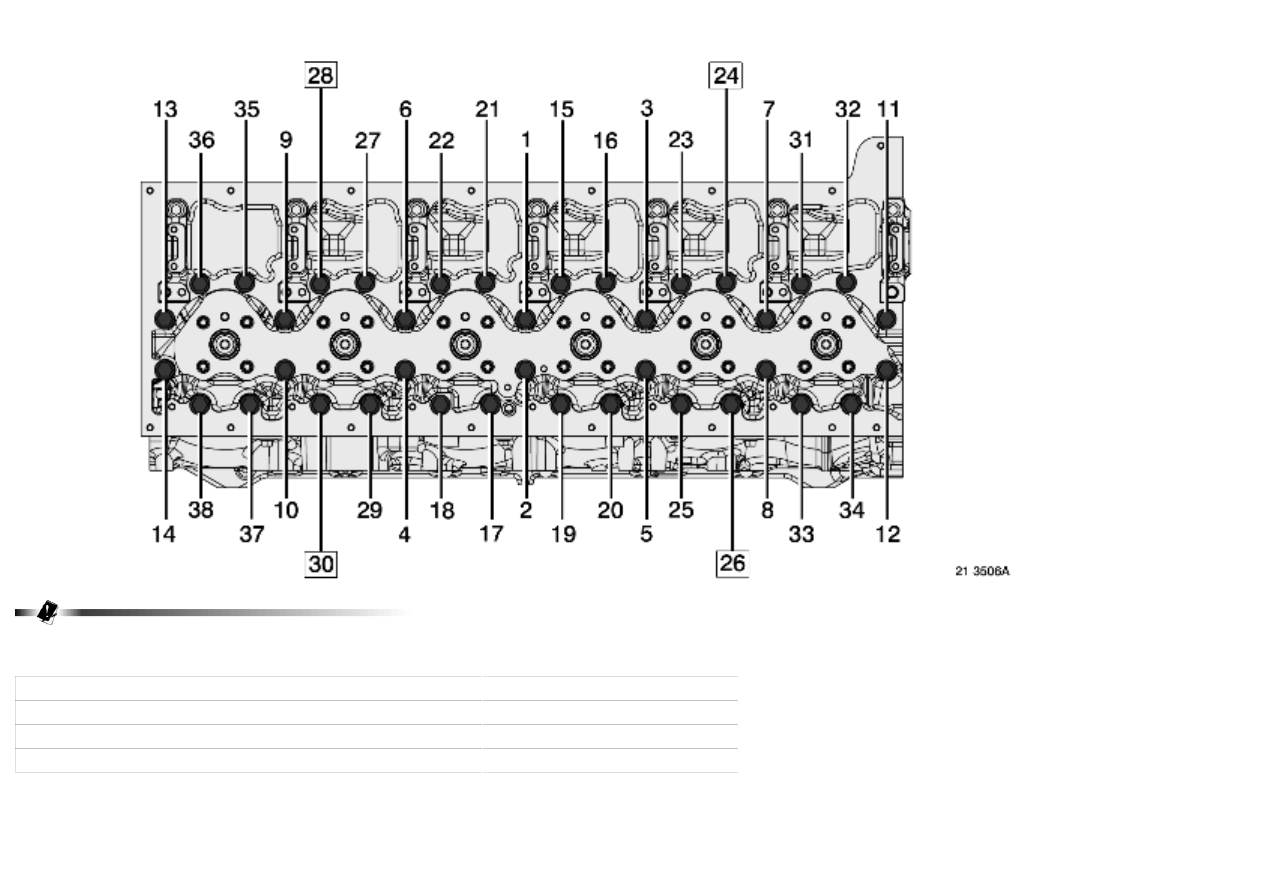

Потом, закрутил пару болтов на М-20 (номер 1 и 4 на схеме). Болты вставлял и закручивал, только после стекания с них масла. Затяжку же продолжил крест на крест с усилием в пару килограммометров.
Нанес герметик в нишу установки резинового кольца водяного канала головки номер 6, а также на сопредельную часть головки номер 5. Подождав немного, установил на место прокладку 5-го цилиндра, резиновое кольцо прижал к нише 6-ой головки на герметик и установил головку номер 5. Головка ставится с небольшим уклоном, т.к. полностью прижаться без затяжки ей не дает упругое резиновое кольцо.
После установки болтов крепления М-14 под номерами 20, 22, 19, 21 и их предварительной протяжки крест на крест, головка заняла положение параллельное блоку. Далее, установил болты М-20 под номерами 2 и 3.
Головки под номерами 4, 3, 2, 1, установил аналогичным образом. Настало время протянуть головки блока согласно схеме затяжки.
Для затяжки болтов М-20 с номерами с 1-го по 14-ый, настроил динамометрический ключ на 10 кг/м и протянул их в соответствии со схемой.
Взял трещетку под ¾ квадрат с хорошим воротком и удлинителем, после чего начал докручивать болты М-20 на 240 градусов. Усилие при докручивании солидное и приходилось упираться не на шутку.
Для того, чтобы не ошибиться с градусами к головке привязал на резинку стрелку и ориентировался по ней. По возрастающему усилию при приближении к 240 градусам, очень хорошо чувствуется конец затяжки.
Далее, взял динамометрический ключ и протянул согласно схемы с усилием 6 кг/м болты на М-14 с номерами с 15-го по 38-ой.
После этого, осталась последняя операция по докручиванию болтов на М-14 с номерами с 15-го по 38-ой на 100 градусов. По старой схеме, прикрутил на удлинитель стрелку для ориентации и докрутил указанные болты на 100 градусов.
Регулировка клапанов рено магнум
Сообщение Alex_IZA » 01 сен 2016, 10:06
Сама процедура плевая, но много работ по снятию клапанной крышки плюс дикая стоимость кучи прокладок и сальников крышки. Короче недешевая процедура, постарайтесь лишний раз не сдергивать клапанную крышку.
Да, надеюсь, мастера укажут на мои ошибки или добавят дельных советов.
Совет дня – проводить процедуру удобнее, сняв верхнее колено впускного коллектора, делов на три болта + прокладка, при этом открывается шикарный доступ к топливным трубкам. Дроссельную заслонку лучше не снимать, но крутить один болт будет неудобно, если будете снимать, то + прокладка на дроссельную заслонку.
Второй совет дня – полезно совместить процедуру с проверкой износа цепи (на всякий пожарный можно запастись верхним успокоителем), проверкой натяжителя цепи (плюс новая прокладка натяжителя) с чисткой клапана егр (для эстетов которые его не глушат). И проверкой трубочки, которая идет на датчик давления впускного коллектора, она там рвется, у коллектора.
Крайне желательно купить кучу новых прокладок: клапанная крышка, прокладки трубы егр, прокладку клапана егр. Обязательно купить сальники форсунок, это которые сверху клапанной крышки. Они довольно легко повреждаются при снятии крышки, я повредил два крайних. Прессуются головкой на 32. Сальники топливных трубок довольно живучие. Но если двигатель бегает давно, то лучше поменять все 8-мь сальников (стоят немеряно).
Номера прокладок печатаю, но проверяйте по каталогу сами: прокладка клапанной крышки – ME192209; сальник форсунки – MN158385 (4 шт); сальник топливной трубки – 1052a099 (4шт); прокладки трубы егр – MR161679 и 1582a035; прокладка клапана егр – 1582a039; прокладка колена впускного коллектора – ME204371 (если будете его снимать); прокладка дроссельной заслонки -1450a147(если будете снимать для удобства).
Что понадобится, из нестандартного инструмента: • понятное дело щупы: 0,1; 0,15; 0,20; • ткань чистая – для затыкивания кучи отверстий и прочистки штуцеров топливных трубок, а также отмывания грязи с двигателя. Я покупаю бязь белую (хотя грязь с двигателя отмывал влажным салфетками, очень удобно); • колпачки на штуцеры рампы и штуцеры форсунок – рекомендую, очень приятный девайс (рисунок ниже); • мега ключ для откручивания топливных трубок – без него лучше не начинать (рисунок ниже); • пара динамометрических ключей – в обязаловку для кручения стопорных гаек рокеров и закручивания топливных трубок. • карб клинер (очиститель карбюратора) – для мойки гаек топливных трубок (куда без него); • пол-литра саляры – для промывки топливных трубок после чистки гаек; • можно прикупить ключ воронью лапку на 12 для кручения гаек рокеров динамометрическим ключом, но необязательно. Чай не жигули, регулировочный винт при затяжке гайки не крутится – приятно блин, поэтому можно тянуть обычной головкой на 12.
Ключ для топливных трубок, сделан из форсовской удлиненной головки .
Регулировка — Проверка и регулировка клапанных зазоров на 11-, 12- и 13-литровых двигателях с PDE или HPI
Применимо к двигателям с блоком цилиндров 1-го или 2-го поколения.
Инструменты
Инструмент для проворачивания
Инструмент для проворачивания
Не забудьте снять инструмент для проворачивания маховика после регулировки.
Регулировку можно выполнять одним из двух способов. Либо путем установки ВМТ на маховике и следования таблицам, показывающим, какие клапаны можно отрегулировать, либо путем следования таблицам, показывающим, какое положение маховика необходимо установить, чтобы отрегулировать все клапаны каждого цилиндра:
На судовых двигателях
Снимите кронштейн крепления трубопровода к маслоотделителю. Установите инструмент для проворачивания.
После завершения регулировки снимите инструмент для проворачивания и установите кронштейн крепления трубопровода к маслоотделителю.
Регулировка с использованием ВМТ
Конфигурация цилиндров, 6-цилиндровые двигатели
Установите поршень первого цилиндра в ВМТ в конце такта сжатия Отрегулируйте зазоры следующих клапанов:
Впускной клапан и выпускной клапан
O Впускной клапан
X Выпускной клапан
Поверните коленчатый вал точно на один оборот. Отрегулируйте зазоры следующих клапанов:
Впускной клапан и выпускной клапан
O Впускной клапан
X Выпускной клапан
Процедура регулировки для 11-, 12- и 13-литровых двигателей
Проверьте и отрегулируйте зазоры в приводе клапанов и насос-форсунок (холодный двигатель) . Зазор во впускных клапанах должен быть равен 0,45 мм, а в выпускных – 0,70 мм.
Максимальный допустимый зазор между двумя клапанами под одной траверсой привода клапанов – 0,2 мм
Проверните маховик в нормальном направлении вращения, используя инструмент для проворачивания 99 309, таким образом, чтобы в нижнем окне картера маховика была видна метка на маховике.
Двигатели, оснащенные маховиком с меткой TDC Up: Вставьте инструмент для проворачивания 99 109 в отверстия верхнего окна. Вдавите внутрь шестерню зубчатого венца и поверните маховик с помощью храповой рукоятки и головки на 14 мм. Считайте метку на маховике в верхнем окне кожуха маховика.
Примечание:Когда цилиндр переходит от такта выпуска на такт впуска, возникает перекрытие клапанов. Выпускной клапан закрывается, в то время как впускной клапан открывается.
Примечание:За сведениями по регулировке форсунок обратитесь к описанию соответствующей процедуры в разделе 03-01.
Конфигурация цилиндров, 6-цилиндровые двигатели
Выполните регулировку в соответствии со следующей таблицей, в зависимости от того, снимаются ли показания по нижнему или по верхнему окну.
Рекомендуется помечать маркером те коромысла, где регулировка уже была проведена.
Показания в нижнем окне картера маховика:
Как измерить давление масла в двигателе
Это сервисная операция. Трудно даже представить себе, что у простого автовладельца под руками окажется специальный манометр. Такой прибор поможет получить точные значения при любых оборотах. Это позволит диагносту распознать неисправность и избежать.
Рисунок. Схема подключения манометра.
Разберем конкретный пример. Возьмем 2 бензиновые версии Land Cruiser Prado 150. Давление смазки этих автомобилей измеряется при 3000 оборотов в минуту. А вот нормы для двигателей различаются. Так для бензинового 2,7 соответствует диапазону 1,6-5 атмосфер, а для 4-литрового: уже 3-6 атмосфер. Как видим, даже у одного производителя цифры разнятся сильно. Что же тогда будет происходить, если речь пойдет о Volkswagen, Skoda, BMW, Mercedes?
Вывод – универсальных норм не существует, и методы проверки для каждой модели двигателя, как уже говорилось выше, индивидуальны и берутся из сервисной документации.

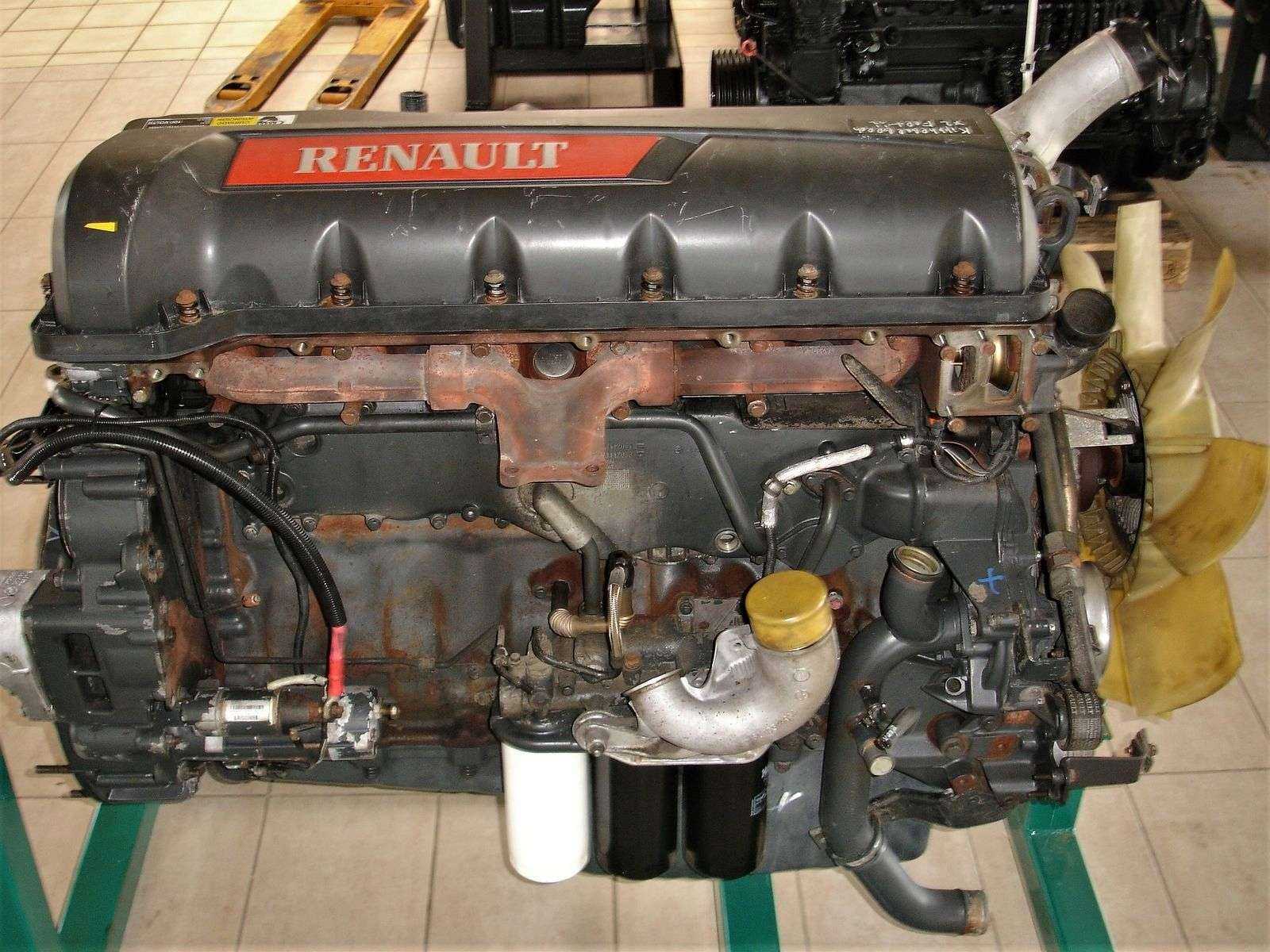

Регулировка клапанов рено магнум
Они даже байку на этот счет сочинили: Воздушный компрессор выхаживает — тыс. Существует ремкомплект из прокладок, но его dxi 11 зазоры клапанов сопоставима со стоимостью компрессора в сборе. Фильтр осушителя меняют каждые 60 тыс. Неудобство в том, что во время осадков протирать его приходится практически на каждой остановке. И перечислить все, что называется, поименно, было бы очень сложно. Поэтому остановимся лишь на наиболее значимых, влияющих на коммерческую привлекательность автомобиля для российских перевозчиков и их коллег из стран СНГ.
Комфортабельная кабина была и остается одним из главных козырей французского флагмана. В период выпуска Magnum первого и второго поколения она была самой большой в своем dxi 11 зазоры клапанов.
За счет ровного пола площадью 5 м2 обеспечено удобство перемещения водителя и его сменщика.
Высота под потолком составляет 1,87 м, что позволяет стоять, не сгибаясь. А продуманная геометрия и большая площадь остекления создают хороший обзор. Dxi 11 зазоры клапанов для отдыха водителя — почти идеальные. К сожалению, для России нет специальной бюджетной версии флагмана французского грузового автомобилестроения. Зато по деньгам оптимальная комплектация остается доступной. Международные перевозчики, как правило, отдают предпочтение кабине Dxi 11 зазоры клапанов с подвесным креслом водителя, вращающимся пассажирским сиденьем и стационарным спальным местом размером х мм.
В ней имеются ящики под спальной полкой, холодильник, кондиционер, электрические стеклоподъемники. Словом, есть все самое необходимое. Насос форсунки не путать с индивидуальным топливным насосом форсунки! В РФ служит до тыс.
dxi 11 зазоры клапанов Пригнанная из Европы машина с пробегом — тыс. Благодаря своим характеристикам мощные моторы позволяют создавать высокую коммерческую скорость доставки грузов на дальних дистанциях. Расход топлива хотя и не всегда укладывается в заявленные производителем значения, не так велик, как этого можно было ожидать. Но у перевозчиков более корректная информация. Коробки передач моделей В9 и В18 отличаются хорошей надежностью и при грамотной эксплуатации не создают никаких проблем.
Исходя из данных транспортных компаний, ступенчатые механические КП выхаживают по тыс. Отлично себя показали в наших условиях модели и Dxi 11 зазоры клапанов меняют редуктора, как правило, при пробеге около 1 млн. Это зависит от условий эксплуатации и опыта водителя. Бывает, что магистральный тягач Magnum работает в карьере в РФа водитель не вовремя включает передачу вверх или. Помпа системы охлаждения, в отличие от некоторых моделей конкурентов, сохраняет работоспособность на протяжении лет.
Столь долговечных деталей в современных грузовиках не так уж много, поскольку производитель закладывает в каждую деталь определенный срок службы и не заинтересован в том, чтобы он был слишком долгим.
Приборы наружного освещения и световой сигнализации Указатель уровня масла см. Моторное масло Усилитель рулевого управления см. Тягово- сцепное устройство Фары см.
Фильтр климатической установки Фильтр системы впуска воздуха см. Воздушный фильтр Фильтр системы подачи топлива см. Топливный фильтр Фильтр системы смазки см. Масляный фильтр Фильтр топливный см. Топливный фильтр Фонарь дополнительный сигнала торможения dxi 11 зазоры клапанов. Дополнительный фонарь сигнала торможения Фонарь задний см. Двигатель Цепь электрическая см.
Электрооборудование Цилиндр см. Крепежные элементы Шампунь для мойки автомобиля см. Уход за автомобилем Шарнир равных угловых скоростей см.
Диагностика и регулировка клапанов Renault 430-440
Опытный шофер знает, что без соответствующей регулировки клапанов, устойчивой работы двигателя как на малых, так и на больших оборотах, ему не видать. Поэтому после определенного количества километража необходимо приводить клапана в норму. Сделать это не так уж и сложно. Рассмотрим этот процесс на нашем Renault Magnum.
Порядок и особенности регулировки клапанов на Renault Magnum

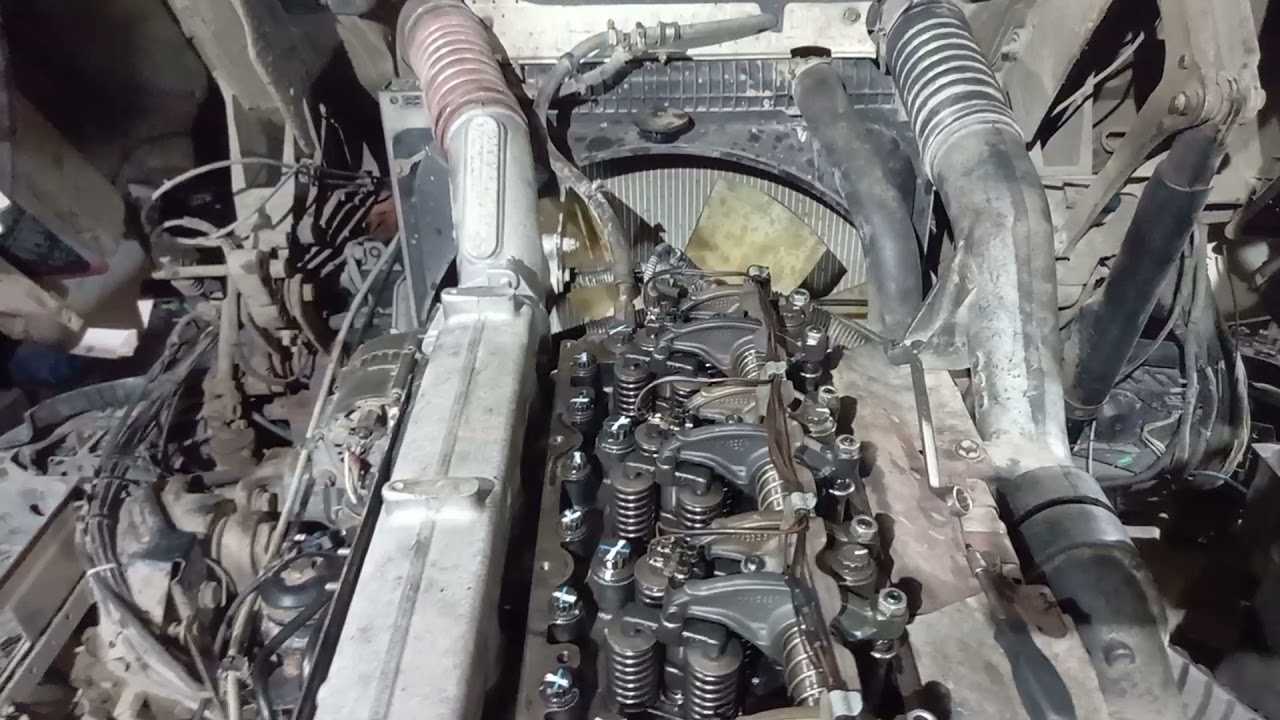

Итак, для доступа к двигателю необходимо поднять кабину с помощью гидравлики. Это не займет много времени. Для начала необходимо снять клапанную крышку. При этом стоит проверить, нет ли каких-либо подозрительных отверстий в двигателе (если вы разбирали двигатель). Если есть, то закрываем их обычными ватными дисками. Если внутрь двигателя попадет инородный предмет, придется разбирать его полностью. Далее, после снятия крышки, подбираем инструмент для проворачивания коленвала. На 6-ти цилиндровых моторах порядок зажигания 153624. Затем прокручивая коленвал, добиваемся перекрытия клапанов на первом цилиндре.
Далеемы, скажем так, составляем небольшую табличку, где при перекрытии клапанов на 1 цилиндре мы будем регулировать клапана на 6 цилиндре. При перекрытии на 5 цилиндре будем регулировать клапана на 2. И остается у нас еще одна пара, это 3 цилиндр и 4 соответственно
Важно проводить регулировку клапанов на холодный мотор!

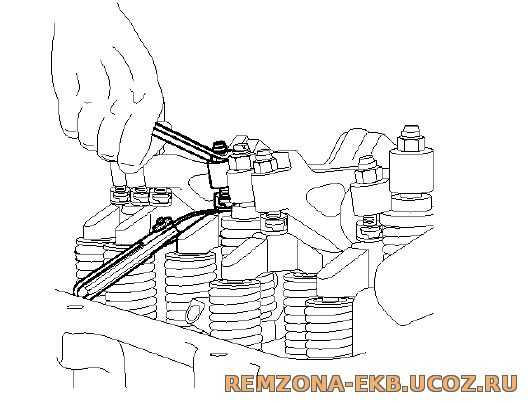

После этого приступаем непосредственно к проверке и регулировке клапанов. Для этого понадобиться накидной ключ и отвёртка с плоским шлицом. Ключом придерживать саму гайку, а отверткой работать по затяжке клапана. Таким образом, регулируем клапана. Не стоит забывать про регулировку системы EVB, так называемого «горного тормоза».

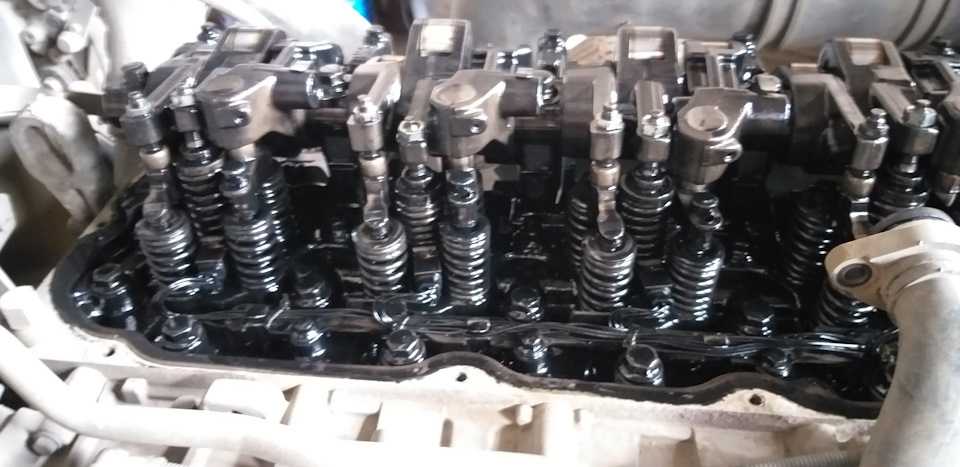

Зазор на EVB после регулировки должен составить 0,3 мм и 0,5 мм на клапан на толкателе. После регулировки клапанов на одном цилиндре снова проворачиваем коленвал и приступаем к регулировке клапанов на другом цилиндре. Происходит это в таком же порядке, как и, с первым цилиндром. Опять же не забывая при этом про систему EVB. После проверки и регулировки каждого парного цилиндра протираем места прокладок. Так как остатки масла в этих местах при воздействии высоких температур потекут по мотору, и он будет иметь неопрятный вид. Затем накладываем прокладку и закрываем клапанную крышку. И все готово!
Если же вы не знаток мотора, или же нет времени на это дело, то всегда можете обратиться в наше СТО. У нас есть большое количество деталей для европейских грузовиков, а также огромное количество услуг, в том числе услуги по регулировке клапанов. Специалисты высшего класса бережно выполнят свою работу в соответствии со всеми требованиями и вашими предпочтениями. При этом вы можете приобрести как новые запчасти для своего авто так и б/у. Обращайтесь, мы ждем вас!
Категория: Сделать авто самому
Характеристики автомобиля: Габариты авто следующие, длина — 3846, ширина — 1100, высота — 1853 мм. Колесная база составляет 2123 мм. Дорожный просвет 221 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 75 мм, ход поршня – 78 мм. Коленвал двигателя и разгоняется до 8000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 4000 оборотов в минуту.
Выложил админ: по просьбе Фарида
Cмотрите ВИДЕО про порядок регулировки клапанов рено магнум 440.
Мнение автовладельца по имени Октавий :Очень нравится тьфу тьфу тьфу . )))))))))))))
Оригинальное название: Regolazione valvole renault magnum 440
Дата выхода: 14. 06. 2019 года
Смех в теме: Бежал заяц по лесу и увидел реку. Начал её переходить, но потом вспомнил, что не умеет ходить по воде и поплыл. Но потом вспомнил, что не умеет плавать и утонул.Мораль: Не вспоминайте прошлое.

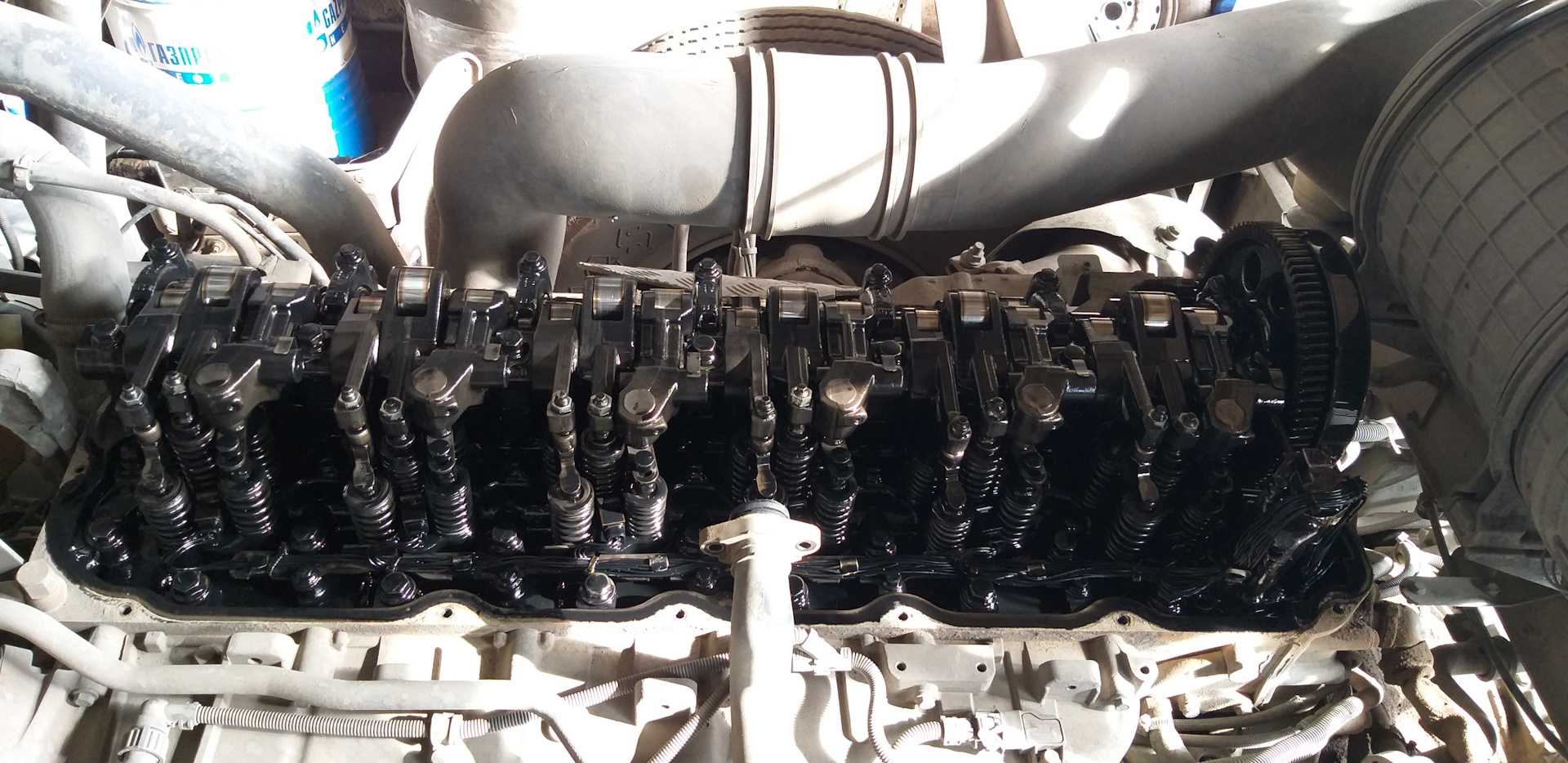

Всееем привет!Давно не писал… рейсы, рейсы, работа…Немного предистории: к нам прибыло пополнение, Renault Magnum 2015г. 480DXI. Поехала машина в рейс, всё хорошо. По возвращении появился шёркающий звук, похожий на натяжной ролик. Искали, проверяли, слушали… в итоге нет, это не ролик… вернее ролик но не тот. Оказалось разбило ролик на коромысле клапанов и он настолько проточил распредвал что начало задевать коромысло об распредвал. Итог-замена распредвала, замена коромысел. Вот что бывает если вовремя не проверять зазор между клапаном и коромыслом. При большом зазоре разбивает ролик на коромысле и он начинает выедать дорожку в распредвале.
Поэтому в срочном порядке стали проверять у всех, в том числе и у меня. По итогам проверки-четыре в норме, один подзажат, и один зазор чуть больше нормы. Всё сделали, отрегулировали, можно ездить со спокойной душой.
Трансмиссия
Все двигатели сочетались исключительно с 5-ступенчатой механической коробкой передач. Срок службы сцепления – более 100-150 тыс. км. Стоимость нового комплекта – 4-5 тыс. рублей.
Довольно часто выходит из строя главный цилиндр сцепления (1 000 рублей) и датчик скорости (1 200 рублей). Приходится иметь дело и с ШРУС – чаще с наружными (от 1 000 рублей). За приводной вал в сборе в магазине попросят свыше 3 000 рублей.
После 100-150 тыс. км нередко появляется вой или шум. Виной тому подшипники первичного и вторичного вала. Кроме того, замены могут потребовать шестерни, вилки включения передач и синхронизаторы. За восстановление коробки в сервисе попросят более 10 000 рублей. Новая коробка доступна за 51 000 рублей.
Для просмотра онлайн кликните на видео ⤵
Разбираю ЯМЗ 650 (Рено DCI 11) ч.1 Подробнее
Рено Премиум 420 dci замена стаканов под форсунки с опресовкой Подробнее
Момент и порядок затяжки гбц Рено Премиум 420DCI Подробнее
Двигатель ямз 650-10 аварийный режим. Подробнее
Регулировка клапанов 6-цилиндрового рядного двигателя Подробнее
регулировка клапанов и насос форсунок двигателя скания ️ Подробнее
Замена форсунок ямз 650. Двигатель Рено Подробнее
Низкое давление масла в двигателе ямз 650 Подробнее
Снимаю головку с ЯМЗ 650 Подробнее
Диагностика ЯМЗ (слив с Рампы) Подробнее
Ремонт компрессора МАЗ 650 Подробнее
Рено премиум снова не тянет или как определить какая форсунка не работает. Подробнее
МАЗ-5440 не заводится – диагностика и ремонт электрики на выезде Подробнее
Как проверить подсос воздуха, разряжение и давление подкачки на Renault Premium 370 11.1d dCi11 Подробнее
Урал-6370 с двигателем ЯМЗ-650 Подробнее
почему РЕНО ПРЕМИУМ не едет. Подробнее
Обзор маз 5440В9 ЯМЗ 651 РЕНО DCI 11 Подробнее
Маз с двигателем ЯМЗ 650, неисправность CAN шины Подробнее
Регулятор давления топлива ТНВД common rail (часть 1) Подробнее
