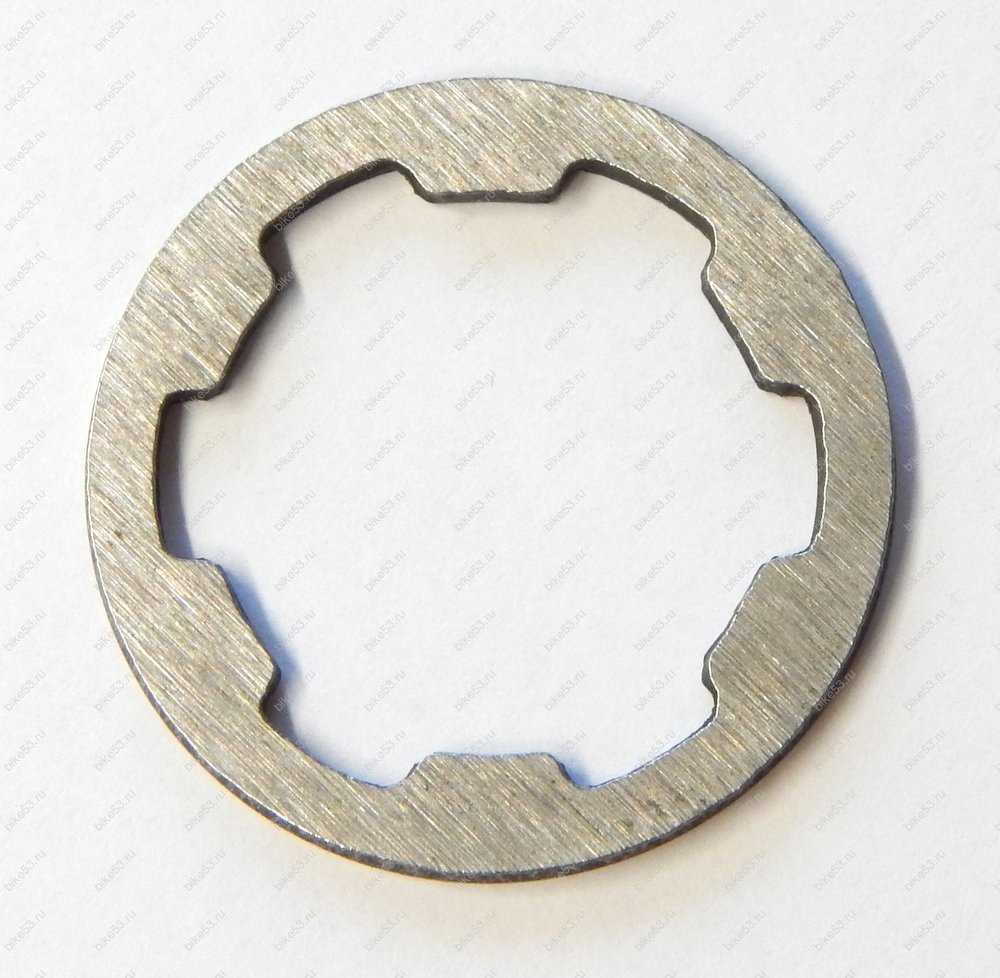

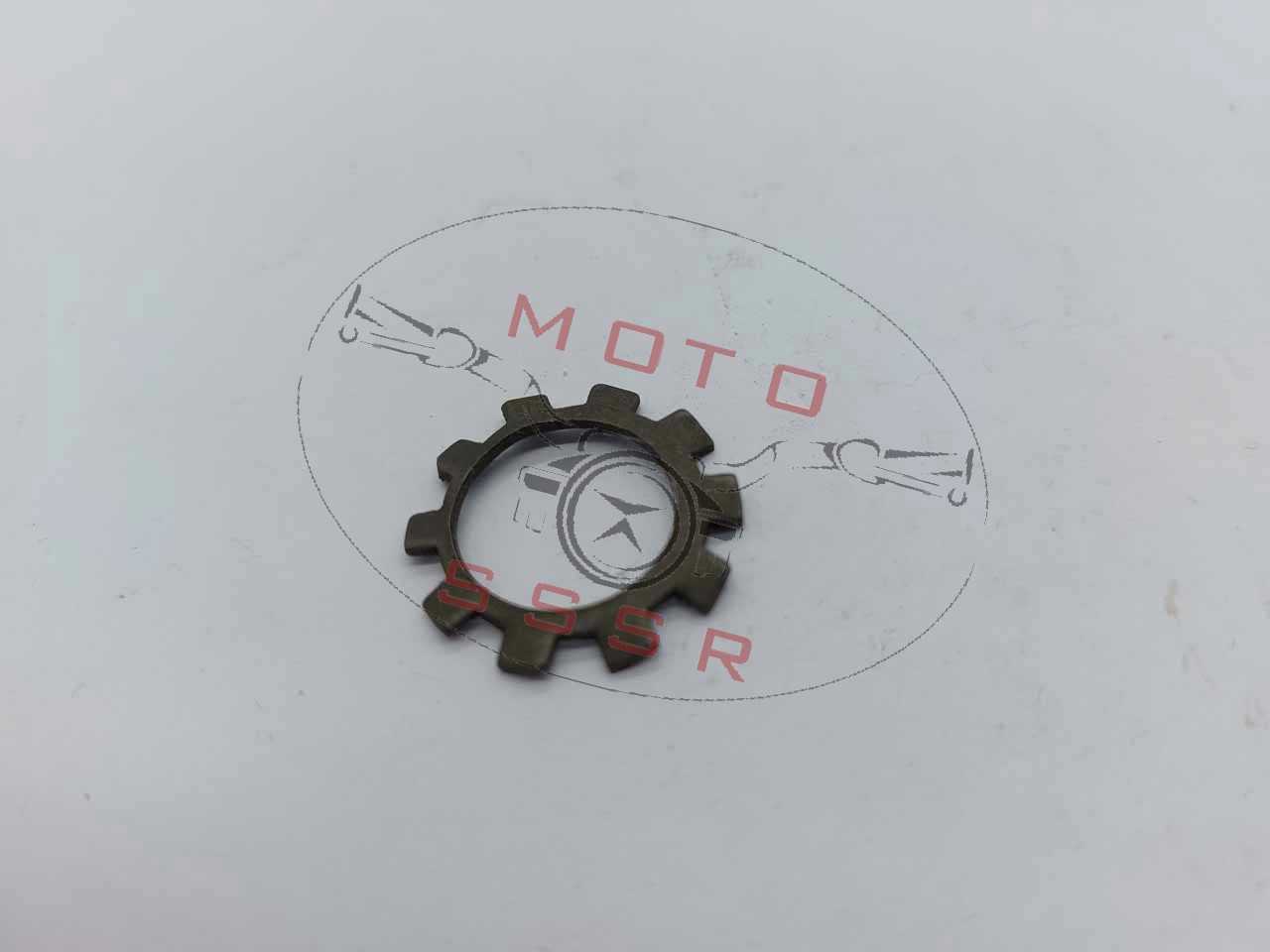

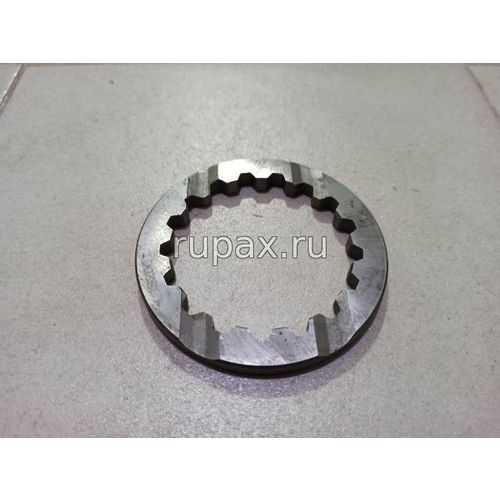

Шайба зубчатая первичного вала иж

Шема распредкоробки иж 49: полная информация-схемы, принцип работы

Завершение

Выше приведена подробно сборка коробки «Иж-Планета 5». После затяжки фиксаторов нужно еще раз проверить ведущую звездочку на предмет корректного вращения. В конце устанавливаются храповик с пружиной, втулка барабана сцепления и он сам, а также соединяется цепной привод с ведущей звездой, в коробку наливается трансмиссионное масло.

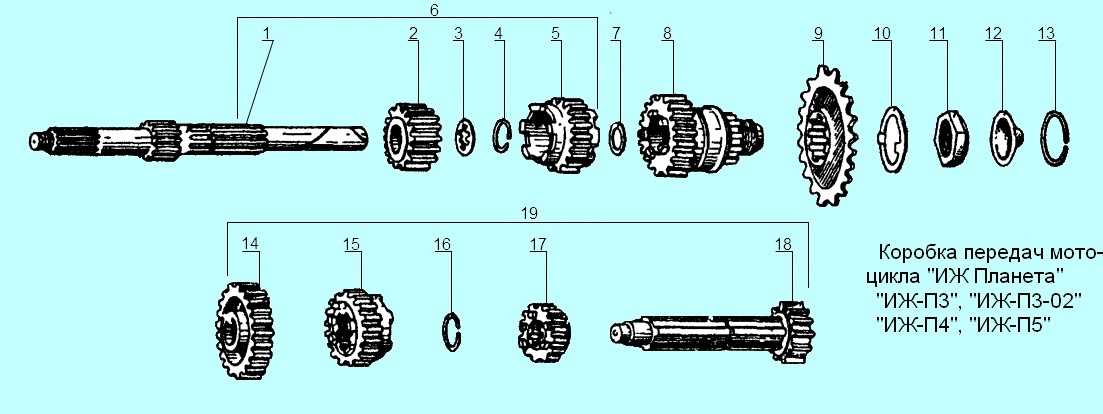

Коробка передач Иж Планета 5 четырехступенчатая, трехвальная с постоянным зацеплением прямозубых шестерен и ножным переключением скоростей. Переключение осуществляется с помощью копирного вала, который располагается внутри коробки, в его пазы входят цапфы вилок переключения. Копирный вал вращается от селектора переключений, который в свою очередь связан с ножным рычагом. Вторичный вал пустотелый, надетый на конец первичного вала. На вторичном валу расположена звездочка главной передачи. Коробка передач расположена в одном картере с двигателем мотоцикла, вместе образуя единый силовой агрегат. Смазка коробки передач осуществляется посредством масла, залитого в картер двигателя. Коробку передач ИЖ Планета 5 можно разбирать не снимая двигателя, впрочем для полной разборки и большего удобства можно снять мотор с рамы мотоцикла. Сегодня мы рассмотрим по шагам разборку коробки передач Иж Планета 5.

Сливаем масло с картера мотоцикла, установив его на подножку. Затем открутив болты, снимаем правую крышку двигателя а также рычаги переключения скоростей, кикстартер. Отсоединив кожух цепи от коробки, разъединяем звенья цепи. Вынимаем шток сцепления, а затем большой отверткой или зубилом отгибаем фиксирующую шайбу звездочки. Теперь необходимо открутить гайку звездочки, для этого заклиньте звездочку между ее зубьями и картером двигателя подходящим металлическим предметом, исключив ее вращение. Резьба на гайке левосторонняя, так что откручивать надо по часовой стрелке, используя ключ на 36. Открутите отверткой семь винтов крышки коробки, запоминая длину винтов (она не одинаковая) и не потеряйте алюминиевые уплотнительные шайбы под головками двух нижних винтов.

С помощью универсального съемника снимите звездочку вторичного вала. Через образовавшуюся между крышкой и картером зазор удерживаем зубчатый сектор пускового устройства. Если этого не сделать сектор отходит за крышкой и она, перекашиваясь при затяжке съемника, может треснуть. Не «помогайте» съемнику, расклинивая зазор отверткой или подобным инструментом. Так будет повреждена прокладка крышки и, самое главное, образуются вмятины на стыке крышки и картера, что приведет к утечке масла.

Снимите с оси селектор переключения передач.

Извлеките вал переключений вместе с храповым механизмом.

Приподняв копирный вал, выведите из его паза цапфу вилки переключения II и IV передач. Вилку снимите со штока, а с первичного шестерню II и IV передач и шайбу.

Улучшение мотоцикла ИЖ

Несмотря на высокую общую надежность мотоцикла, наиболее частые поломки происходили в электрооборудовании. Прежде всего, это связывалось с примененной на ИЖ Юпитер 4 12-ти вольтовой схеме электрооборудования, которая была еще не отработана и имела низкую надежность, поэтому при ремонте даже опытным электрикам приходилось пользоваться специальными цветными электросхемами проводки.

Самой распространенной неисправностью была потеря соединения или окисления в многочисленных разъемных контактах, которые широко использовались в проводке ИЖ Юпитер 4. Такие разъемы очень широко распространены сейчас в электрооборудовании для использования как в мотоциклах, так и в автомобилях, но тогда для многих владельцев мотоциклов стоял вопрос как своими руками провести ремонт таких контактов.

Пыль грязь вода и снег, от которых мотоцикл защищен гораздо меньше, чем автомобиль, являлись основными причинами нарушения работоспособности, поэтому и основные решения владельцев ИЖ Юпитер 4 были направлены на защиту таких соединений в схеме проводки.

Такие решения не добавляли красоты внешнему виду мотоциклу, но и без этого очень многие владельцы стремились сделать свой ИЖ Юпитер 4 индивидуальным и с этой целью выполняли тюнинг своими руками. Самыми распространенными среди таких работ считались:

  • замена ветрового стекла;

установка других труб глушителя;

монтаж увеличенных крыльев;
использование укрупненных зеркал;
смена формы поворотных сигналов.

Такие несложные операции позволяли сделать конкретный мотоцикл отличным от серийной версии четвертого поколения Юпитера.

Как устроена коробка передач мотоцикла «Иж» и как ее регулировать, если она начинает «барахлить»?

Устройство и работу коробки передач рассмотрим на примере мотоцикла «Иж-Юпитер 3». Она показана на рис. 28. В задней части картера расположены валы коробки передач: первичный 1, выполненный заодно с шестерней 2 первой передачи и установленный на двух опорах; вторичный, вращающийся в роликовом подшипнике, запрессованном в правую крышку картера, и сам служащий опорой для правого конца первичного вала; промежуточный 11, вращающийся в двух шариковых подшипниках. На первичном валу находится свободно вращающаяся шестерня 3 II передачи и шестерня-каретка 4, установленная на шлицах, вращающаяся совместно с валом и входящая в зацепление с торцовыми кулачками либо шестерни 3, либо вторичного вала. Левый конец первичного вала вращается в подшипнике, запрессованном в половину картера, правый — во втулке вторичного вала. Вторичный вал выполнен в виде шестерни с длинной ступицей. На его правом конце крепится ведущая звездочка задней цепной передачи. Вторичный вал в картере уплотнен сальником, а в соединении с первичным — резиновым колпачком.

Рис. 28. Коробка передач «ИЖ-Ю»: 1 — первичный вал; 2 — шестерня I передачи; 3 — шестерня II передачи первичного вала; 4 — шестерня-каретка II и IV передач первичного вала; 5 — шестерня вторичного вала; 6 — ведущая звездочка задней передачи; 7 — шестерня промежуточного вала; 8 — шестерня III передачи промежуточного вала; 9 — шестерня-каретка I и II передач промежуточного вала; 10 — шестерня I передачи промежуточного вала; 11 — промежуточный вал; 12 — вилка переключения II и IV передач; 13 — вилка переключения I и III передач; 14 — копирный вал; 15 — болт крепления кулачка автомата сцепления; 16 — вал переключения передач

На промежуточном валу 11 установлены: ведомая шестерня 10 I передачи, свободно вращающаяся на левом конце вала; шестерня-каретка 9, свободно скользящая по шлицам вала и входящая в зацепление либо с шестерней 10, либо с шестерней 8, вращающимися на валу свободно.

Необходимая передача включается шестернями-каретками 4 и 9, передвигающимися с помощью вилок 12 и 13, управляемых копирным валом 14 и являющихся частью механизма переключения.

Коробки передач ижевских мотоциклов весьма надежны, поэтому при правильной регулировке и нормальной эксплуатации служат очень долго. Неисправности возникают чаще всего из-за грубого ударного переключения, плохой регулировки сцепления, несвоевременной замены масла или неквалифицированного ремонта, при котором нарушены элементарные регулировки.

Самопроизвольное выключение передач может наблюдаться при сильном износе вилок переключения, появлении сколов на зубьях шестерен, смятии кромок зубьев или при больших осевых люфтах копирного или вторичного валов. В таких случаях коробку необходимо разобрать и заменить изношенные детали. Регулировка люфта валов производится в следующем порядке.

В каждой половине картера отдельно надо измерить расстояние (глубину) от плоскости разъема до мест опоры валика переключения. Из суммы этих расстояний вычитают длину копирного вала плюс 1,4 мм (толщина толстой регулировочной шайбы). Таким образом устанавливают значение осевого люфта вала. Ввести его в нужные параметры можно, подкладывая соответствующее количество тонких регулировочных шайб под левый конец копирного вала. Сам же люфт должен быть в пределах 0,2…0,4 мм.

Осевое перемещение вторичного вала проверяют при полностью соединенных половинах картера и затянутых винтах. Этот люфт должен составлять 0,4…0,6 мм. Если он больше, первичный вал нужно сместить вправо с помощью легких ударов через трубчатую оправку, приставленную к наружному концу подшипника. Освободившееся пространство между подшипником и его стопорным кольцом нужно заполнить регулировочными шайбами, наружный диаметр которых 47 мм, а внутренний — 38 мм.

Произвольное выключение IV передачи наблюдается при образовании люфта вторичного вала из-за выпадения установочного кольца роликоподшипника или его смещения. Для устранения неисправности надо снять звездочку вторичого вала и осадить установочное кольцо легкими ударами по наружной кромке сальника через медную или алюминиевую прокладку.

Не включаются II и III передачи. Это может быть следствием чрезмерного осевого люфта вала 16, на котором крепится педаль переключения передач. Нужно снять правую крышку картера, ослабить болт 15 кулачка автомата выключения сцепления, подпереть кулачок массивным бруском и легкими ударами по валу переключения переместить его слева направо и кулачок закрепить болтом.

Мотоцикл ИЖ-Юпитер технические характеристики

Главная > Обзоры ИЖ

Мотоцикл ИЖ-Юпитер технические характеристики общие данные

Тип мотоцикла — одиночка База, мм — 1360 Дорожный просвет, мм —135 Габариты, мм: Длина — 2115 Ширина — 780 Высота — 1025 Высота седла — 780 Вес мотоцикла сухой, кг —160 Скорость максимальная, км/час — 110 Емкость топливного бака, л — 15 Норма расхода топлива по шоссе, л/100км — 4 Запас хода по топливу, км — 375 Заправочная масляная емкость, л: картера коробки передач —1 каждого пера передней вилки — 0,15 элементов задней подвески (двух) — 0,12 воздухоочистителя — 0,2

Мотоцикл ИЖ-Юпитер технические характеристики двигатель

Тип двигателя — двухтактный с двухканальной возвратной продувкой Число и расположение цилиндров — два, вертикальное рядное Диаметр цилиндра, мм — 61,75 Ход поршня, мм — 58 Рабочий объем, см в кубе— 347 Степень сжатия — 6,7 — 7,0 Максимальная мощность, л. с. — 18 Число оборотов при максимальной мощности, об/мин — 4700-5100 Налоговая мощность, н. с.- 1,33 Головка цилиндра: материал — алюминиевый сплав форма камеры сгорания — полусферическая Материал прокладки — райасбест Поршень: материал — алюминиевый сплав форма — выпуклая Количество поршневых колец — 3 Поршневой палец (тип) — плавающий Диаметр поршневого пальца, мм — 14 Предохранение от осевого смещения — стопорами Фазы газораспределения, в градусах поворота коленчатого вала: начало впуска до в. м. т. — 75° конец впуска после в. м. т. — 75° начало выпуска до в. м. т. — 80° конец выпуска после н. м. т. — 80° начало продувки после н. м. т. — 58° конец продувки после н. м. т. — 58° Смазка двигателя — масло с бензином Карбюратор — К-28Ж Воздухоочиститель — контакено-масляный Топливный фильтр — сетка в отстойнике

Мотоцикл ИЖ-Юпитер технические характеристики силовая передача

Сцепление — многодисковое в масляной ванне Коробка передач: тип — четырёхступенчатая управление — ножное передаточные числа: на первой передаче —3,17 на второй передаче — 1,71 на третьей передаче — 1,26 на четвертой передаче — 1 Общее передаточное число (от двигателя к заднему колесу): на первой передаче — 18,98 на второй передаче — 10,24 на третьей передаче — 7,54 на четвертой передаче — 5,89 Передняя передача: тип — безроликовая цепь передаточное число — 2,57 Задняя передача: тип — роликовая цепь передаточное число — 2,63 Ходовая часть Рама — трубчатая неразборная сварная Передняя вилка — телескопическая с гидравлическими амортизаторами Задняя подвеска — рычажная пружинная с гидравлическими амортизаторами Шины: тип — прямобортные размер в дюймах — 3,25-19 Тормоза — колодочные Привод тормозов — механический раздельный

Мотоцикл ИЖ-Юпитер технические характеристики зажигание, электрооборудование

Система зажигания — батарейная Батарея аккумуляторов: марка — 3-мт-7 емкость, а-ч — 7 напряжение, в — 6 Генератор: марка — Г36М2 напряжение, в — 6 мощность, вт — 45 Привод — генератор крепится на правой цапфе коленчатого вала двигетеля Реле-регулятор — двухступенчатый Клемма присоединения к массе — минус Сигнал — С-37 Фара — ФГ-38

Заключительная стадия

Далее снимается с первичного вала шестеренка второй и третьей скорости, после чего демонтируется первичный вал. Для этого потребуется его аккуратно выбить при помощи стопора и легкого молотка. Удаляются верхняя и нижняя вилки.

Далее достается промежуточный вал в сборе

При помощи отвертки или другого подходящего инструмента, следует отогнуть фиксатор с индикатором нейтрала, с осторожностью вытащить червячный (копирный) валик. На его дальней части расположены регулировочные шайбы, которые могли прилипнуть к картеру

Их нужно собрать и складировать с остальными снятыми деталями. Далее очередь копирного вала. Проверьте края фигурных гнезд, в которых перемещаются направляющие вилки. На них не должно быть сколов и вмятин. Отвинчиваем пару винтов крепления переключающего механизма, который также вынимается. Теперь можно производить замену негодных деталей и осуществлять по схеме сборку коробки передач «Иж-Планета 5». Ниже на рисунке указаны: стопорный колпак (1), болтик (2), звездочка коленвала (3), двухрядная цепь (4), барабан сцепления (5), вал первичный (6).

Схематическое представление распредкоробки Иж 49

Основными элементами распредкоробки Иж 49 являются:

  1. Картер распредкоробки — основной корпус, в котором размещены все механизмы и детали распредкоробки.
  2. Валы — передний и задний валы, которые соединяются с двигателем и задними колесами соответственно.
  3. Планетарная передача — механизм, состоящий из солнечной шестерни, планетарных колес и внешнего коронного колеса. Планетарная передача обеспечивает различные передаточные соотношения для задних колес, что позволяет выбирать нужную передачу в зависимости от условий движения.
  4. Сцепление — механизм, позволяющий соединять и разъединять двигатель и распредкоробку.
  5. Муфта привода — механизм, позволяющий переключать передний и задний привод автомобиля.
  6. Масляный насос — элемент, обеспечивающий подачу масла ко всем движущимся частям распредкоробки для снижения трения и износа.
  7. Детали крепления — различные болты, гайки и другие элементы, обеспечивающие надежную сборку и крепление распредкоробки в автомобиле.

Все эти элементы взаимодействуют друг с другом и обеспечивают правильную работу распредкоробки. При движении автомобиля передача крутящего момента от двигателя к задним колесам осуществляется через распредкоробку и приводные валы.

Схематическое представление распредкоробки Иж 49 поможет вам лучше понять ее устройство и принцип работы, что может быть полезно при проведении ремонта или обслуживания данной части автомобиля.

Ремонт

После того как агрегат выпотрошен, можно начинать определяться с деталями, подлежащими замене. Как правило, приходится покупать комплект регулировочных шайб, набор прокладок и герметик. Это в том случае, если нет более серьезных поломок. После того как вы определились с заменяемыми элементами, потребуется провести регулировку оси червячного вала, а после окончательной сборки – зазор по оси первичного, промежуточного и вторичного вала.

На дальний уступ копирного валика надеваются регулировочные шайбы, их следует смазать специальным составом. На ближний край монтируется опорная шайба, вал ставится на свое место. Повернуть его следует таким образом, чтобы датчик нейтрала своим выступом поместился в самый глубокий паз. Затем, при помощи линейки (пока без крышки КП) на плоскости картера измеряется зазор между шайбой и щупом. Он должен быть не более 0,2 мм. В зависимости от показателя, подкладываются или убираются регуляторы. При невозможности точного выставления зазора лучше его сделать меньше.

FAQ Ремонт и настройка КПП

FAQ Ремонт и настройка КПП

Сообщение mey » 14 авг 2008, 22:54

В дальнейшем созданные темы о КПП ее ремонте, настройке, вылетающие передачи, заклинивание и тому подобное будут закрыты… ВСЕМ ЯСНО…

Сообщение mey » 15 авг 2008, 17:22

Сообщение Timoha » 17 авг 2008, 08:45

надо просто искать, уверен что есть ищё

Льзя впихнуть невпихуемое. Льзя выпихнуть невыпихуемое.

КУПЛЮ ЖИВУЮ ЦПГ Ю5 ВОЗДУШКУ ИЛИ комплект ВОДЯНКИ.

Сообщение mey » 08 сен 2008, 23:40

Мужики, по дурости своей, собирая мотоцикл, не поставил шайбы с коробки, три тоненьких и одна толстая(нашёл их когда собрал(((). Насколько серьёзные проблемы могут быть, и можно ли их как-нибудь поставить не разбирая двигатель? ЗЫ Не пинайте дурачка, ижак у меня первый.

Сообщение -mixanik31- » 09 сен 2008, 00:20

Сообщение mey » 10 сен 2008, 10:16

Купил корефан Планету 5 поездил всё было нормально, но вскоре стал доносится Треск из двигателя или из коробки при включении второй передачи. Когда не много выжмишь сцеплении треск прикрощался. Разобрали коробку и увидели что на одной из шестерни на которую надевается вилка переключения передачь не хватает одного зуба заменили всё воткнули на место, но треск как был так и остался. Что подскажете?

Сообщение Diman5768 » 10 сен 2008, 19:11

  • Свежие записи
    • Чем отличается двухтактный мотор от четырехтактного
    • Сколько масла заливать в редуктор мотоблока
    • Какие моторы бывают у стиральных машин
    • Какие валы отсутствуют в двухвальной кпп
    • Как снять стопорную шайбу с вала

Тюнинг двигателя ИЖ Юпитер

Перед началом работы вам необходимо определиться, какой мощности вы хотели бы придать своему двигателю. Если вас вполне устроит средняя мощность, тогда понадобится резонатор «ЗиД-200». Но если вам хочется сделать быстрым и мощным мотоцикл ИЖ Юпитер 5, тюнинг двигателя начните с установки резистора от СМБ-5 «мотоблока».

Замена воздухофильтра играет большую роль в доработке двигателя. Чем лучше будет производиться отчистка воздуха, тем больше лошадей сможет выдать двигатель. Ведь от количества поступающего воздуха зависит степень перегрева двигателя. Лучше всего использовать импортные воздушные фильтры. Они дают улучшенную очистку и больший срок эксплуатации.

Дальше следует хорошо поработать над системой впрыска. Отличный вариант – установка карбюратора «Планеты» с диффузорным диаметром 0,32 см. Два карбюратора обеспечат гораздо больший разгон и хорошую динамику. Берем фланцы закрепляющие цилиндр от штатной трубки, вытачиваем алюминиевые шпильки, отрезаем от карбюратора фланец с впускающей трубки от «Планеты».

Торцы головок цилиндров обтачиваем на станке, а сами цилиндры поджимаем. Максимально допустимый объём КВС – 18 куб. см. Устанавливаем заводские медные прослойки под головки цилиндра. И регулируем угол опережающего зажигания под увеличение сжатия.

Используем второй фланец от старого карбюратора. После чего свариваем детали при помощи «холодной» сваркой. И, наконец, дорабатываем узел до совместимости с впускающими каналами. Все щели заполняем эпоксидной жидкостью. Карбюраторы «Восхода» обеспечат равномерную тягу. Вот таким нехитрым способом можно добавить своему любимцу не только пару дополнительных лошадей, но и обеспечить более живую динамику, придающую хорошие впечатления от езды. Мотоцикл очень надежен для повседневного использования, а если обеспечить хороший уход, то и поломки будут возникать очень редко.

Пять случайных мотоциклов:

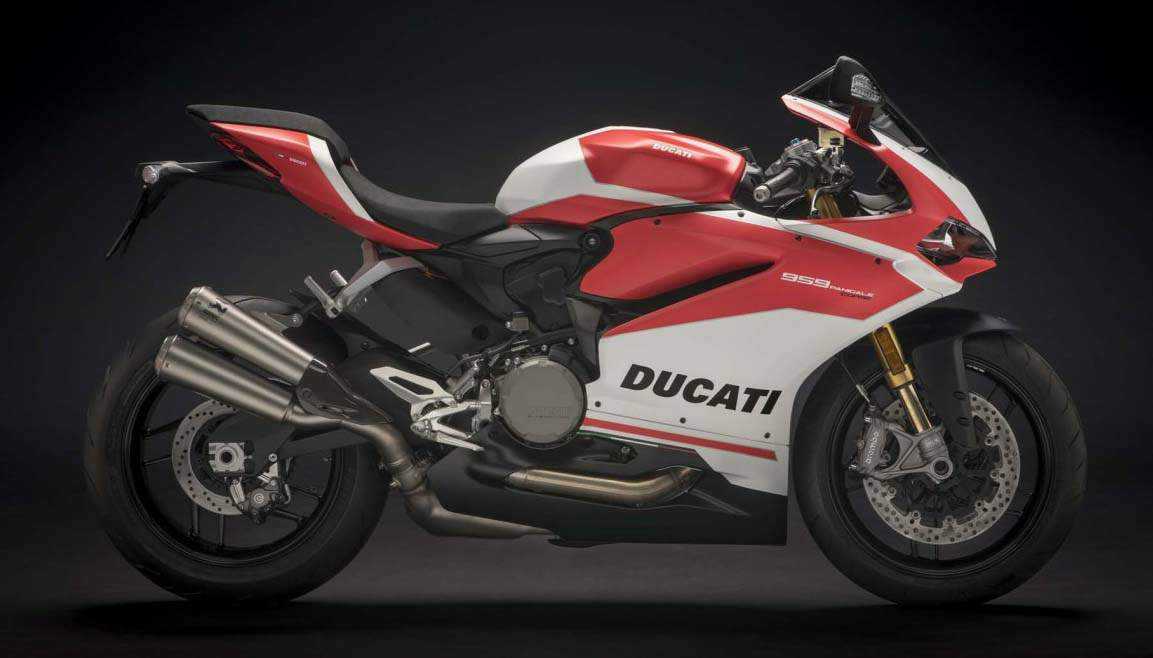

Ducati 959 Panigale Corse 2018

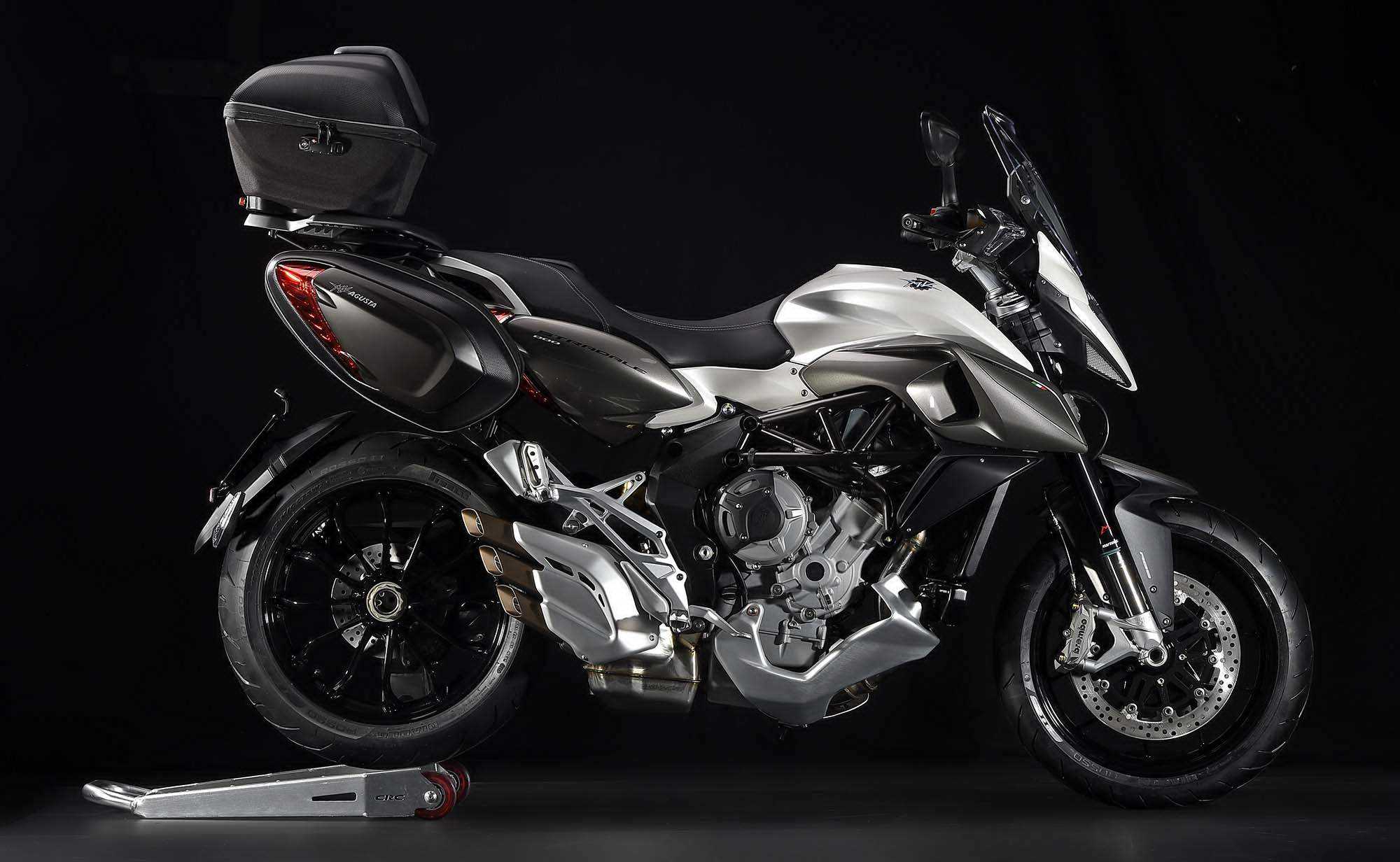

MV Agusta Stradale 800 2016


64000р.*

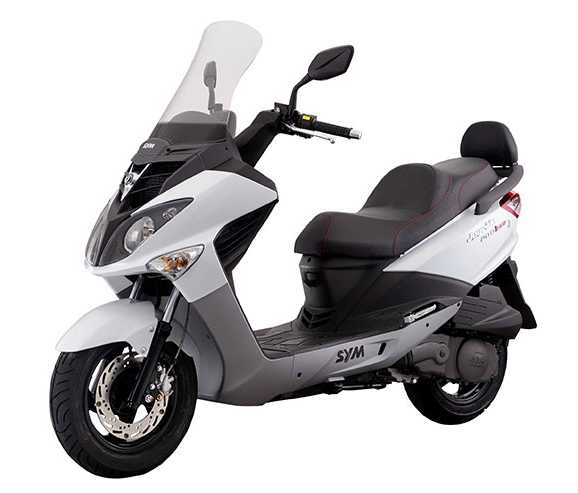

SYM JoyRide 125 evo 2014

KYMCO Downtown 200i 2014


308000р.*

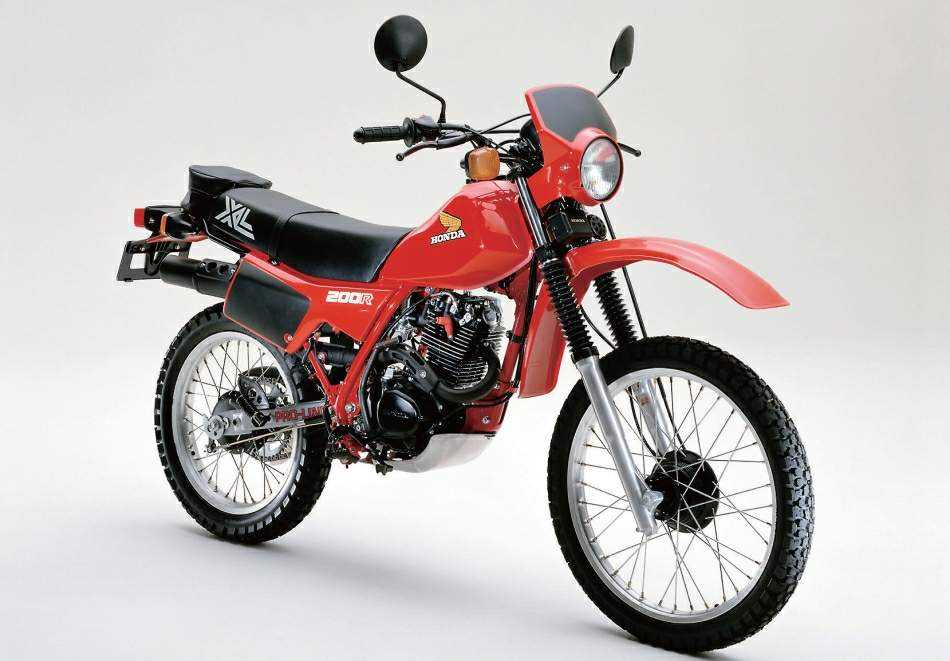

Honda XL 200R 1983

Ява 638-1-04

Что новенького в Яве ?   Летом прошлого года редакция получила от ВТО «Мотоков» для испытаний последнюю модификацию ЯВА-350 638-1-04. Красивый мотоцикл, ничего не скажешь! При беглом осмотре мотоцикл показался чуть выше привычной для нас базовой модели. Стали разбираться. Действительно, задние амортизаторы установлены с большим наклоном в результате смещения вперед точек крепления на раме. Сочетание прогрессивно навитых пружин и наклона амортизаторов обеспечило хорошую плавность хода. Уже нет нужды привставать на подножках, когда заднее колесо влетает в небольшую яму или выбоину на дороге. На переднем колесе нашей ЯВЫ шина с характерным шоссейным протектором (ею комплектуют отдельные партии мотоциклов). С такой шиной мотоцикл уверенно чувствует себя при торможении, в повороте. Через какое-то время у водителя возникает ощущение, что он сможет проехать знакомый ему поворот с большим углом наклона и, понятно, на большей скорости. Это до тех пор, пока дорога сухая. Стоит …

Читать далее >>

Cхема электрооборудования Ява 634

Электрооборудование Jawa 634 (Нажмите на картинке, для увеличения) 1— главная лампа фары (6 В, 35+35 Вт); 2— лампа стояночного света (6 В, 4 Вт); 3— лампа указателя поворота (6 В, 15 Вт); 4— лампа контроля работы генератора (6 В, 2 Вт); 5 — контрольная лампа дальнего света (6 В, 2 Вт); б — лампа освещения спидометра (6 В, 2 Вт); 7 — центральный переключатель; 8 — реле-прерыватель указателя поворота; 9 — звуковой сигнал; 10 — переключатель ближнего—дальнего света с кнопкой включения звукового сигнала; 11 — включатель указателя поворота; 12 — конденсаторы; 13 и 14 — контакты прерывателя зажигания левого и правого цилиндров; 15 и 16 — свечи зажигания; 17 — катушки зажигания; 18 — включатель стоп-сигнала; 19 — реле-регулятор напряжения; 20 — аккумуляторная батарея (6 В, 14 А-ч); 21 — генератор (6 В, 75 Вт); 22 — предохранитель (15 А); 23 — лампа стоп…

Читать далее >>

Ремонт рычагов выключения сцепления и привода тормоза переднего колеса

 У мотоциклов Ява, случается, отламывается упор на рычагах выключения сцепления и привода тормоза переднего колеса, из-за чего их приходится заменять. Поскольку купить новые нелегко, предлагаю испытанный способ ремонта. В рычаге прорезаю паз, как показано на рис. 1, при помощи ножовки и напильника. Затем из стали толщиной 4 мм вырезаю упор 1 (рис. 2) и подгоняю его точно по пазу. Закрепляю упор винтом 2 с потайной головкой. Чтобы винт не выворачивался, закерниваю его головку и стержень в нескольких точках.Рис. 1. Паз в рычаге. Рис. 2. Установка упора: 1 — упор; 2 — винт МЗ. Л. БАВТРИМОВИЧ 223035, Минская область, ст. Ратомка, пер. Привокзальный, 5  1979N06P33

Читать далее >>

Ремонт центральной подставки на мотоцикле ИЖ

 На мотоциклах ИЖ в результате износа упоров, приваренных к раме, центральная подставка скручивается и ломает упоры. Приваривать их снова не стоит. так как это довольно сложно и небезвредно для рамы. Установка упоров на подставку: 1 подставка; 2 — упоры. Я, а затем еще несколько владельцев ИЖей приварили упоры (пластины, вырезанные из стального листа толщиной 5 мм) к самой подставке, как показано на рисунке. Уже несколько лет переделанные подставки не доставляют нам никаких хлопот. Н. МЕЛАНКО 330067, г. Запорожье, ул. Учительская, 17а 1976N01P38

Читать далее >>

Мотоцикл ИЖ Юпитер 4. Как на испытаниях

Как на испытаниях   Осенью прошлого года мы перегоняли новый мотоцикл «ИЖ-Юпитер—4» с коляской из Ташкента в Пермь. Расстояние около 3 500 километров прошли за шесть дней. Практически больше половины пути пришлось на обкатку, поэтому допускаемые заводом скорости старались не превышать, и ограничитель сняли только после 3000 километров. Но вот обеспечить рекомендуемые инструкцией легкие дорожные условия оказалось не в наших силах. Правда, загрузка мотоцикла была невелика — только водитель (второй ехал в автомобиле), зато среднеазиатская жара, затяжные подъемы, каменистая дорога, а в конце пути размытый дождями Сибирский тракт потребовали от машины высокой надежности. В общем, суровое испытание, которым по сути оказалась поездка, «Юпитер—4», к нашей радости и, признаться, некоторому удивлению, выдержал с честью. Судите сами. Предсказание ташкентских мотоциклистов о неизбежности перегрева двигателя окончательно рассеялось на перевале между Х…

Читать далее >>

Вопрос о шайбах в КПП

Сообщение Me and motorcycle » 17 июл 2018, 16:47

Сообщение Stepan_A » 18 июл 2018, 10:25

Сообщение RblBAK » 19 июл 2018, 09:53

Сообщение Stepan_A » 19 июл 2018, 16:24

Сообщение Me and motorcycle » 19 июл 2018, 22:06

Сообщение Stepan_A » 20 июл 2018, 14:23

Спасибо за подсказку! Прочитал вашу поучительную статью. Буду использовать при настройке. Проблему второй передачи решил при установкой другого копирного вала. С другим валом идеально включается. Он выше поднимает вилочку.

Но на этом валу есть вторая нейтраль. Проточка под вторую нейтраль, так же как и у Me and motorcycle в статье. Отсюда вопрос — эта вторая проточка и лишняя нейтраль — это удобство? Или наоборот? Я новичок в мотоциклах, прошу не ругать за может быть наивный вопрос.

Типичные неисправности распредкоробки Иж 49 и их устранение

1. Износ подшипников и синхронизаторов

Одной из распространенных проблем является износ подшипников и синхронизаторов в распредкоробке. Это может произойти из-за неправильного использования автомобиля (частая резкая смена передач), а также из-за длительной эксплуатации.

Для устранения данной проблемы необходимо произвести замену изношенных подшипников и синхронизаторов на новые. Данную работу лучше доверить опытным специалистам, так как требуется точный расчет и установка новых деталей.

2. Поломка шестерен и зубчатой передачи

Поломка шестерен и зубчатой передачи может возникнуть из-за перегрева распредкоробки или из-за превышения допустимой нагрузки на автомобиль. При этой неисправности можно услышать шумы и треск при работе распредкоробки.

Чтобы исправить данную проблему, необходимо произвести замену поломанных шестерен и зубчатой передачи. Также рекомендуется проверить систему смазки и при необходимости заменить масло.

3. Нарушение работы сцепления

Еще одной причиной неисправностей распредкоробки может быть нарушение работы сцепления. Это может произойти из-за износа сцепления или неправильной настройки его механизма.

Для устранения данной проблемы необходимо проверить состояние сцепления и, если необходимо, заменить его. Также необходимо правильно настроить механизм сцепления, чтобы обеспечить его нормальную работу.

  • При возникновении неисправностей распредкоробки Иж 49 рекомендуется обратиться к опытным специалистам, которые смогут провести диагностику и произвести необходимые ремонтные работы.
  • Регулярное обслуживание и своевременная замена изношенных деталей помогут продлить срок службы распредкоробки Иж 49 и обеспечить надежную работу автомобиля.

Сравнение распредкоробок Иж 49 с аналогами других производителей

Производитель Модель Основные характеристики Преимущества Недостатки
АвтоВАЗ ВАЗ-2108 4-х ступенчатая, механическая — Доступная цена— Простая в эксплуатации— Надежность — Ограниченное количество передач— Неудобное расположение рычага переключения
Renault Logan 5-ти ступенчатая, механическая — Хорошая динамика— Удобное расположение рычага переключения— Плавное переключение передач — Высокая цена— Ограниченная надежность
Volkswagen Polo 6-ти ступенчатая, механическая — Комфортная езда— Высокий крутящий момент— Современный дизайн — Высокая цена— Сложное управление

Конечный выбор распредкоробки зависит от индивидуальных потребностей и предпочтений владельца автомобиля. Но, несмотря на разнообразие аналогов распредкоробок Иж 49, она остается одной из наиболее популярных и высокооцениваемых моделей.

История разработки и производства распредкоробки Иж 49

Разработка и производство распредкоробки Иж 49 были проведены на Ижевском автомобильном заводе (ныне ОАО ИжАвто). Завод открылся в 1965 году и стал одним из крупнейших производителей автомобилей в СССР. Распредкоробка Иж 49 была одной из первых деталей, разработанных на этом заводе.

Иж 49 был одним из самых популярных автомобилей в СССР и имел множество модификаций. Распредкоробка Иж 49 была разработана специально для этого автомобиля и имела свои особенности, которые делали ее незаменимой для работы автомобиля.

Принцип работы распредкоробки Иж 49

Распредкоробка Иж 49 выполняла важную функцию в автомобиле. Ее основной задачей было распределять мощность от двигателя к передним колесам. Распредкоробка оснащена системой шестерен, которые обеспечивают передачу крутящего момента от двигателя к колесам.

Распредкоробка Иж 49 имела несколько режимов работы, которые позволяли водителю выбирать оптимальную передачу в зависимости от условий движения. Режимы передачи выбирались при помощи рычага передач, который находился на деревянной приборной панели автомобиля.

Схема распредкоробки Иж 49

Схема распредкоробки Иж 49 представляет собой систему шестерен, которые вращаются внутри коробки. Крутящий момент от двигателя передается через вал распредкоробки, который соединяется с валами передних колес.

Схема распредкоробки Иж 49 достаточно проста и надежна. Она была разработана с учетом конструктивных особенностей автомобиля Иж 49 и обеспечивала эффективную передачу мощности к передним колесам.

Обнаружение неисправных деталей

Чтобы научиться определять повреждение и степень износа шестерен коробки передач, рассмотрим классификацию по которой можно принять верное  решение о ремонте. Шестерню необходимо заменить, если:

  • есть хоть один сломленный зубец, либо наличие трещин в любой части зуба, вызванной пластической деформацией материала шестерни.
  • при выкрашивании рабочей поверхности шестерни на 20 процентов или больше, при глубине выкрашивания на 5 процентов и более толщины зуба.
  • при наличии коррозии на рабочей поверхности шестерен;
  • если пятно контакта меньше 80 процентов по ширине зубьев, а по высоте менее 60.

Сборка

В тщательно отмытый и подготовленный к сборке картер ставим первичный вал, шестерню первой передачи и копирный вал с заранее подобранными регулировочными шайбами.

Одеваем на шестерню-каретку включения второй-четвертой передачи (она меньше шестерни-каретки включения третьей-первой передачи, не ошибетесь) вилку так как это показано на картинке. Одеваем шестерню на первичный вал и заводим штифт вилки в верхний паз копирного вала.

Одеваем на шестерню-каретку включения первой-третьей передачи вилку, как это показано на картинке, укладываем ее на шестерню первой передачи и заводим штифт вилки в нижний паз копирного вала.

Устанавливаем на свои места направляющие вилок (проточками к корзине сцепления). Кстати, «Планетовскую» КПП в случае необходимости можно собрать-разобрать не разбирая корзину сцепления и не снимая направляющие. Но для этого при установки придется немного вытянуть на себя копирный вал, завести штифты вилок в пазы и после этого — отвести стопорную планку и задавить копирный вал до упора.

Устанавливаем промежуточный вал.

На старых двигателях концевая шестерня ставится отдельно. На более поздних — выполнена заодно с промежуточным валом.

Заправляем возвратную пружину вала переключения передач так, как это показано на картинке.

Проверяем работоспособность собачек вала переключения передач: сжимаем-разжимаем их несколько раз

Особое внимание уделяем ихним рабочим кромкам: они должны быть острыми не зализанными. И не забываем проверить пружину, которая сжимает собачки: она должна быть правильной формы и обеспечивать упругость хода собачек

Сжимаем собачки и устанавливаем вал переключения передач на свое место.

Разворачиваем копирный вал меткой на корпусе к валу переключения передач и чтобы во время установки не промазать мимо метки — замазываем промежуток между зубьями напротив метки копирного вала литолом или красим. Так будет заметней.

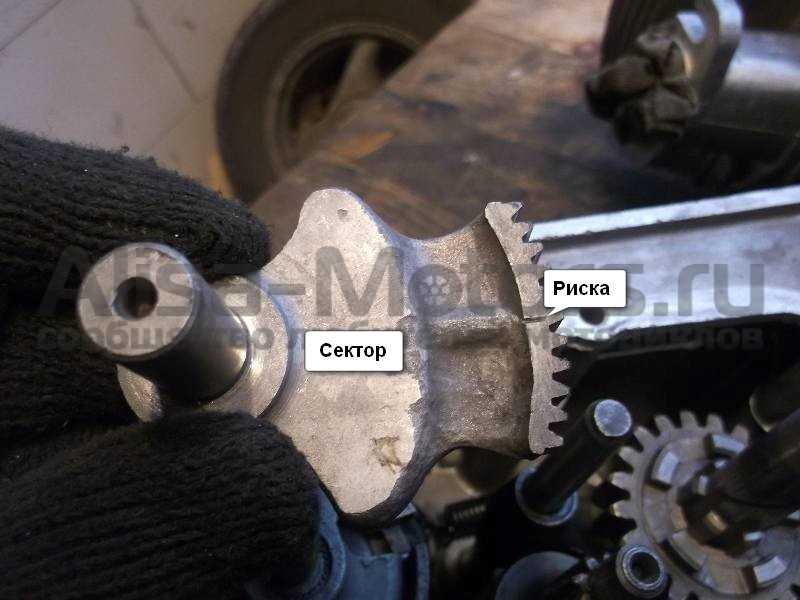

Ищем на секторе риску и во время надевания сектора на вал переключения передач — совмещаем риску на секторе с меткой на корпусе копирного вала: зуб напротив риски сектора должен строго зайти между зубов напротив метки копирного вала.

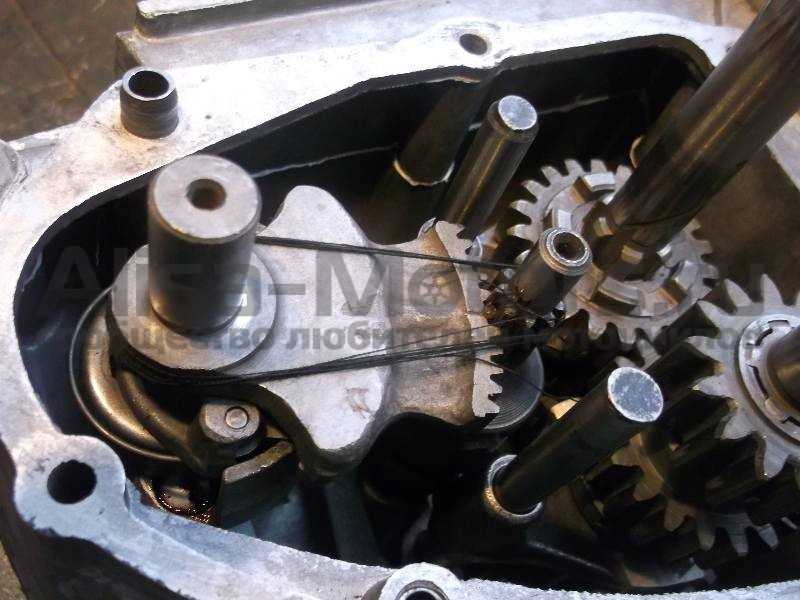

Чтобы во время установки наши метки не сбились — связываем между собой — сектор и копирный вал обычной швейной нитью.

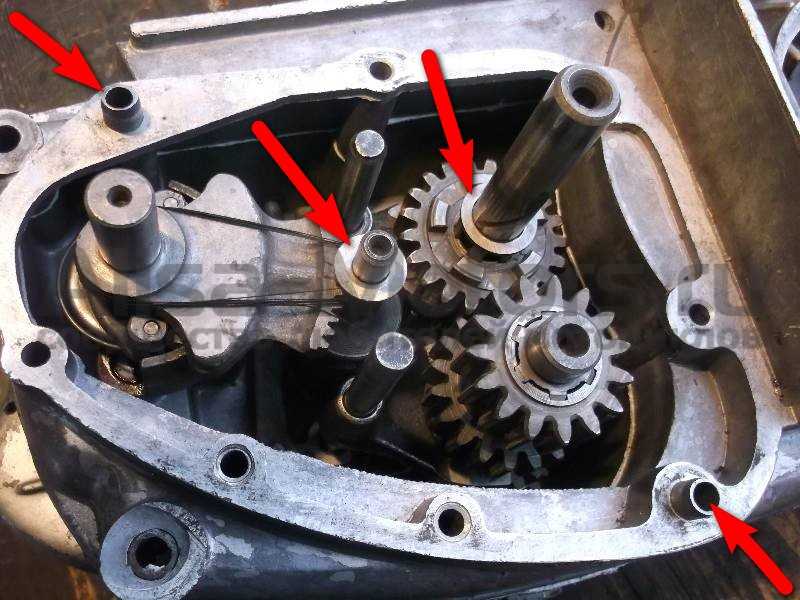

Одеваем на первичный и копирный вал штатные, упорные шайбы и вставляем на свои места направляющие втулки крышки КПП.

Обезжириваем плоскости, наносим герметик, укладываем прокладку, устанавливаем крышку и с максимально возможным усилием затягиваем крепежные болты. Под болты отмеченные желтыми стрелками подлаживаем специальные шайбы.

После затяжки крышки КПП — проверяем осевые люфты первичного и вторичного вала. Норма: 0,2-0,4мм.

Если люфт будет больше нормы — снимаем пластину, осаживаем подшипник и подлаживаем под него необходимое количество регулировочных шайб.

Как собирается распредкоробка Иж 49 на производстве

На производстве сборка распредкоробки начинается с подготовки всех необходимых деталей и компонентов. Каждая деталь тщательно проверяется на соответствие требованиям качества. Затем детали сортируются и группируются по типам и функциональному назначению для удобства дальнейшей работы.

После подготовки деталей начинается сборка самой коробки. Специалисты тщательно следуют схемам и инструкциям, собирая корпус и устанавливая все внутренние компоненты. Каждая деталь должна быть правильно установлена и зафиксирована, чтобы обеспечить надежную и долговечную работу коробки.

Параллельно с сборкой корпуса производится сборка механизма распределения. Этот механизм включает в себя шестерни, зубчатые колеса, подшипники и другие детали, которые обеспечивают передачу движения от двигателя к колесам мотоцикла. Все детали собираются с высокой точностью и проверяются на работоспособность после монтажа.

После завершения сборки корпуса и механизма распределения производится установка всех необходимых уплотнительных элементов и прокладок для обеспечения герметичности коробки. Каждая уплотнительная деталь должна быть правильно установлена и зафиксирована для предотвращения утечек масла или попадания посторонних веществ внутрь коробки.

Важно отметить, что сборка распредкоробки Иж 49 требует высокой квалификации и опыта у специалистов, так как любая ошибка или неточность в сборке может привести к серьезным поломкам и проблемам в работе мотоцикла
