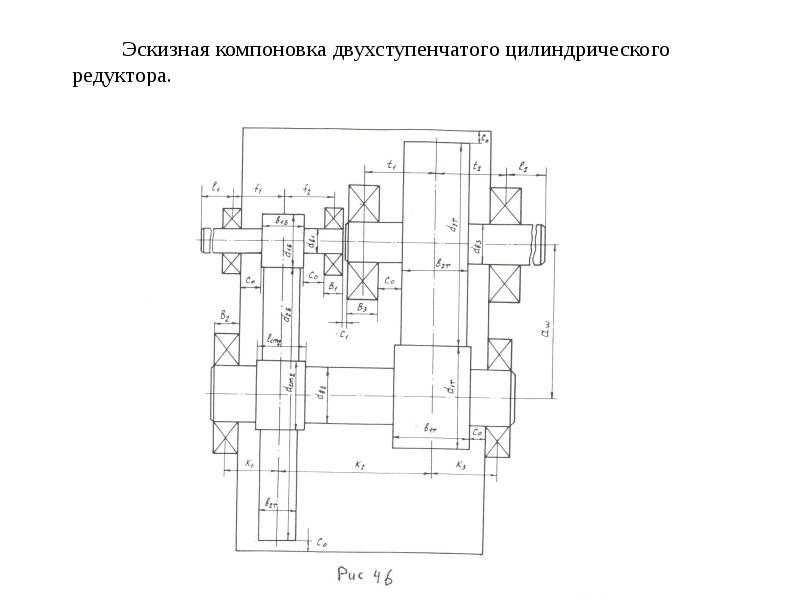

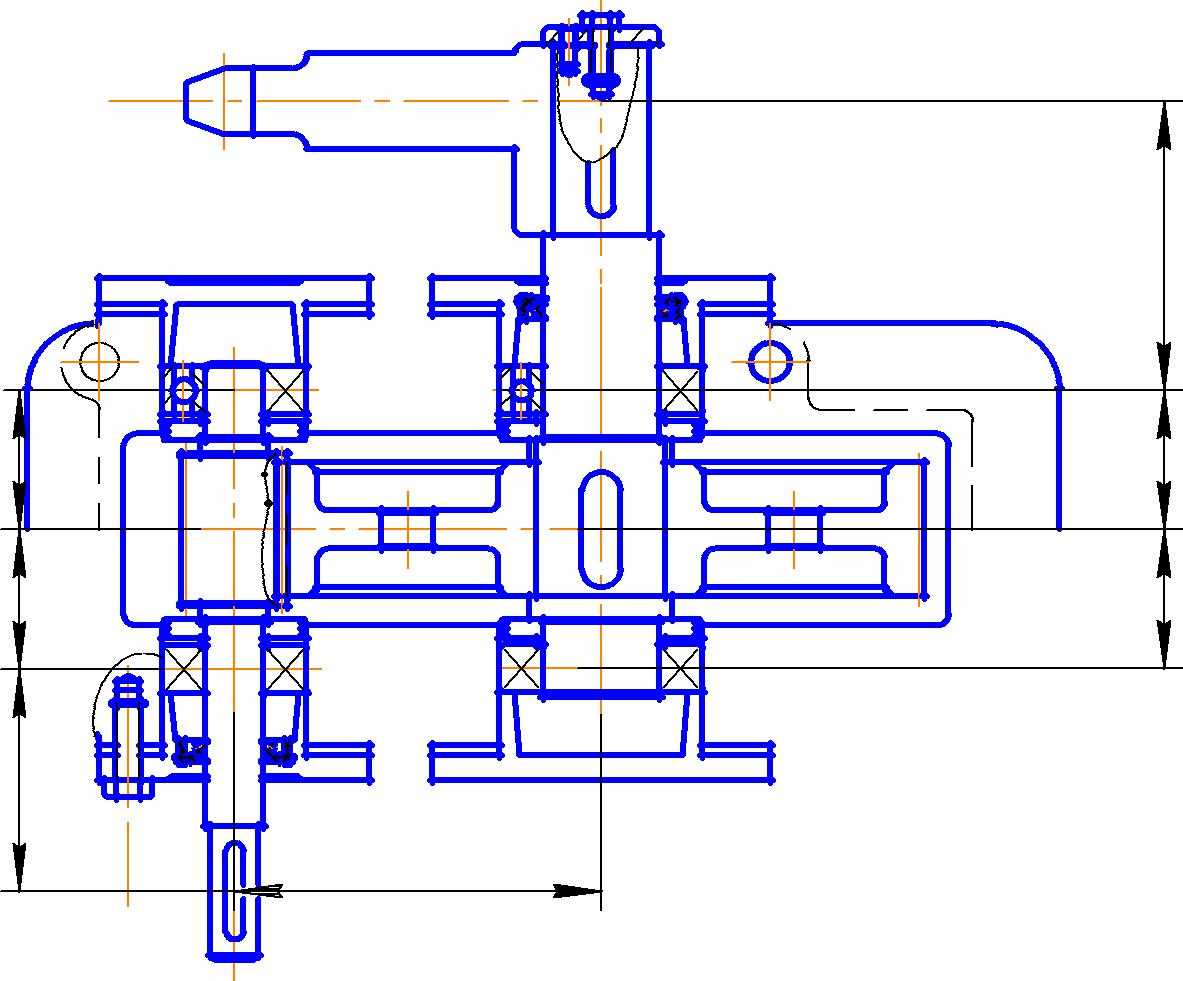

Компоновка редуктора

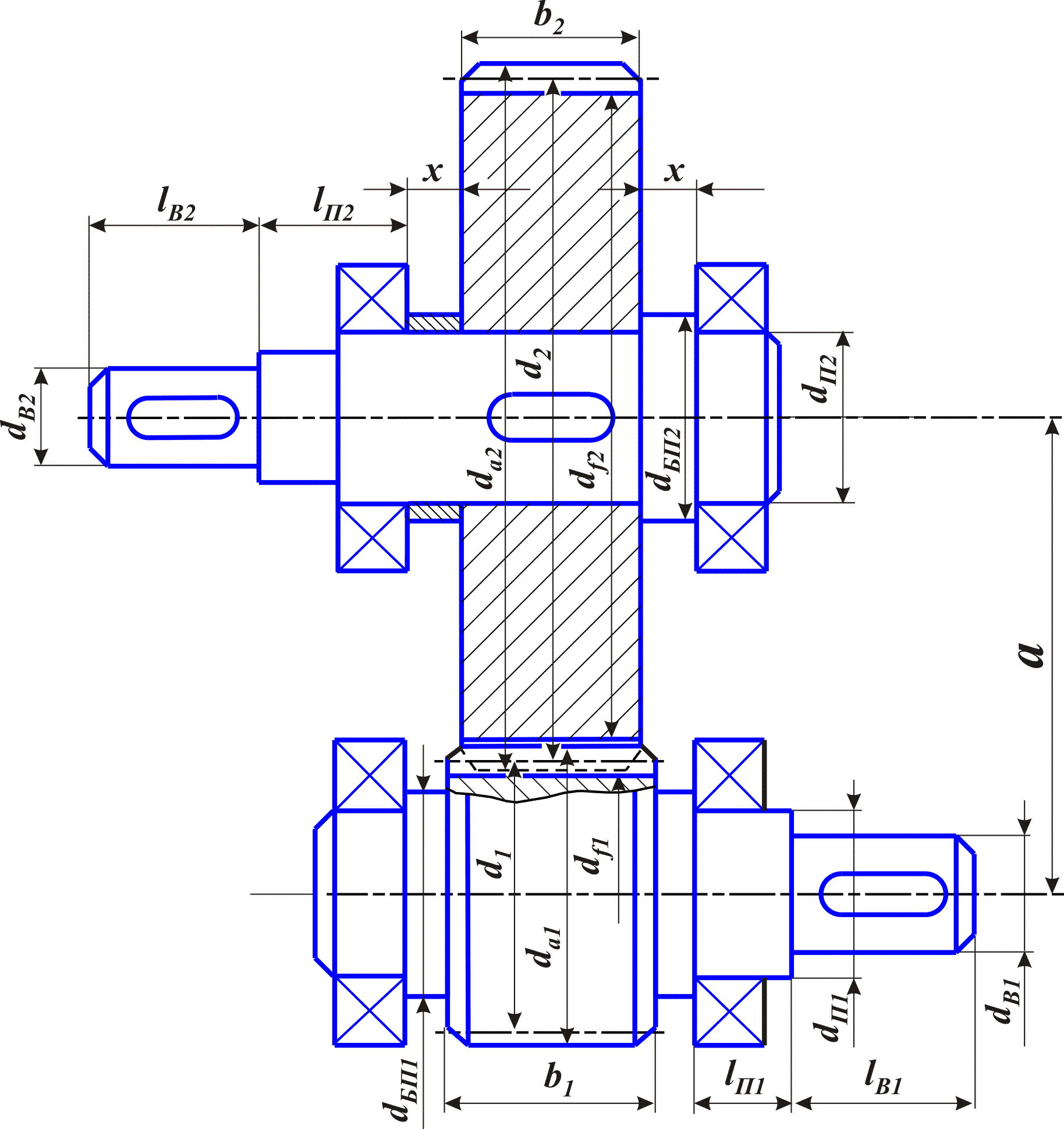

Проектный расчет — вал

Проектный расчет вала может быть лишь ориентировочным, так как при его выполнении еще неизвестны конструктивные элементы вала, влияющие на его выносливость и статическую прочность, а также не всегда известны расстояния между опорами и точками приложения нагрузок. Поэтому в качестве проектного применяют весьма простой условный расчет по напряжениям кручения или по напряжениям кручения в изгиба, если есть возможность с достаточной достоверностью определить заранее изгибающие моменты.
 

Проектный расчет валов производят на статическую прочность для ориентировочного определения диаметров. Изгибающие моменты М оказывается возможным определить лишь после разработки конструкции вала, когда согласно чертежу выявится его длина. Поэтому проектный расчет вала производят условно только на кручение.
 

Проектный расчет вала может быть лишь ориентировочным, так как при выполнении расчета еще не известны конструктивные элементы вала, сильно влияющие на его прочность и выносливость.
 

Проектный расчет вала может быть лишь ориентировочным, так как при выполнении расчета еще не известны конструктивные элементы вала, влияющие на его прочность.
 

Проектный расчет вала может быть лишь ориентировочным, так как при го выполнении еще неизвестны конструктивные элементы вала, влияющие на его выносливость и статическую прочность, а также не всегда известны расстояния между опорами и точками приложения нагрузок. Поэтому в качестве проектного применяют весьма простой условный расчет по напряжениям кручения или по напряжениям кручения и изгиба, если есть возможность о достаточной достоверностью определить заранее изгибающие моменты.
 

Проектный расчет вала может быть лишь ориентировочным, так как при его выполнении еще неизвестны конструктивные элементы вала, влияющие на его выносливость и статическую прочность, а также не всегда известны расстояния между опорами и точками приложения нагрузок. Поэтому в качестве проектного применяют весьма простой условный расчет по напряжениям кручения или по напряжениям кручения и изгиба, если есть возможность с достаточной достоверностью определить заранее изгибающие моменты.
 

Проектный расчет валов производится на статическую прочность для ориентировочного определения диаметров. В начале расчета известен только крутящий момент Мк. Изгибающие моменты М оказывается возможным определить лишь после разработки конструкции вала, когда согласно чертежу выявится его длина. Поэтому проектный расчет вала производится условно только на одно кручение.
 

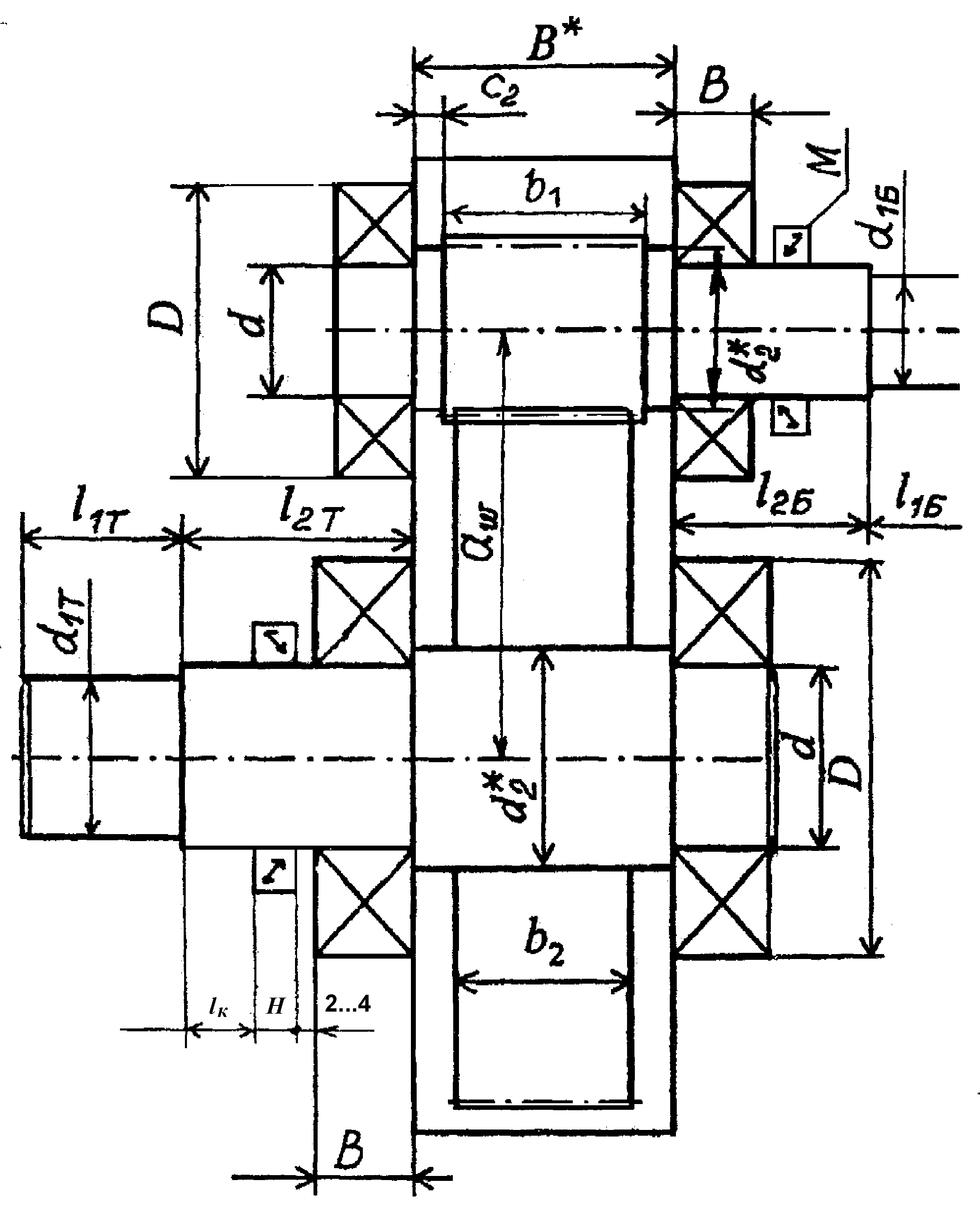

После проектного расчета вала приступают к его конструированию с учетом требований ко всему проектируемому узлу в целом.
 

Приведенные формулы для проверочного и проектного расчета валов используют и для расчета осей.
 

По каким напряжениям выполняют проектный расчет вала и почему при этом уменьшают допускаемые напряжения.
 

Пример расчета 15.1. Выполнить проектный расчет вала н его опор ( см. рис. 15.1): Гб45 Нм, л200 мин-1, ширина шестерни — 100 мм, диаметр шестерни d 200 мм ( 240, т5 мм), / 78; на выходном конце вала установлена упругая втулочно-пальцевая муфта; материал вала — сталь 43, улучшенная, а 750 МПа, тт450 МПа. Срок службы длительный, нагрузка близка к постоянной, допускается двухкратная кратковременная перегрузка.
 

Изложенная выше методика касалась проектного расчета вала.
 

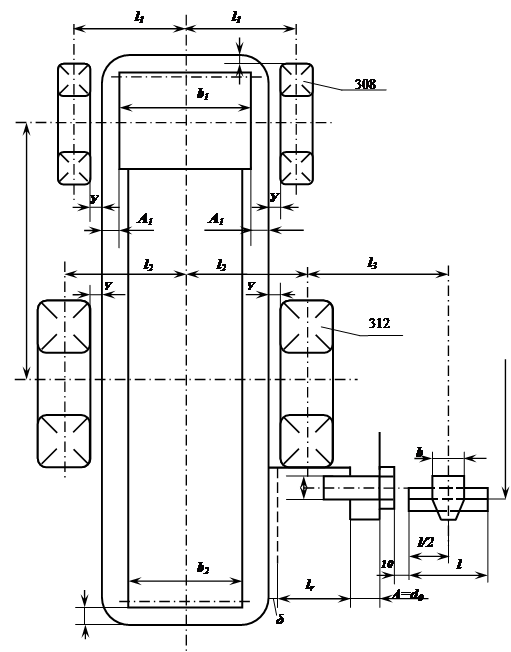

Подшипник № 308 с d 40 мм ( полученным из проектного расчета вала) также имеет недостаточную работоспособность, и диаметр вала неизбежно пришлось бы увеличивать.
