Масляный насос на ваз 2106: принцип работы, регулировка, ремонт

Индукционные однофазные электродвигатели с экранированным полюсом

Статор данного двигателя имеет выдающиеся или выступающие полюсы. Эти полюсы экранированы за счёт медной полосы или кольца, которые по природе своей индукционны. Полюсы в данном случае разделены на две неравные части. Более маленькая составляющая несёт медную полосу. Эту область называют экранированной областью полюса.

Магнитный поток в экранированном полюсе отстаёт от магнитного потока в не экранированном полюсе. Разница фаз между этими двумя потоками способствует возникновению результирующего вращающегося магнитного потока.

Известно, что электрический ток обмотки статора является переменным по природе, поэтому и магнитный поток, возникающий из-за данного тока, является переменным. Для того чтобы полностью понять то, как работает индукционный двигатель с экранированным полюсом, стоит рассмотреть три участка:

Полезные советы

Вполне очевидно, что даже такое надежное решение, как масляный насос, имеет ограниченный срок служб. Само собой, чтобы увеличить ресурс, необходимо учитывать рассмотренные выше причины поломок маслонасоса. Понимание причин позволяет избежать подобных неприятностей.

Первое, всегда нужно менять масло и масляный фильтр регулярно, а также следить за уровнем моторного масла и его состоянием. Если видно, что масло сильно почернело, изменилась его вязкость, а также возникают проблемы с давлением масла на разных режимах работы ДВС, следует проверить смазку, а также работоспособность маслонасоса двигателя.

При необходимости осмотра и замены масляного насоса следует в обязательном порядке также заменить моторное масло и фильтр масла, а также тщательно почистить картер двигателя, проверить состояние редукционного клапана и маслозаборника. Еще рекомендуется выполнить полную промывку системы смазки перед заливкой свежего масла.

Причины неисправности

• Внутренняя поверхность корпуса устройства («зеркала») износилась. Износ обычно возникает в процессе эксплуатации двигателя.
• Засор сетки маслоприемника, предназначенной для грубого фильтрования моторного масла (сетка расположена на входе в устройство), мелким мусором и шлаком. Шлак может образовываться при использовании различных средств при промывке мотора.
• Загрязнение масляного фильтра. Устройству трудно прокачивать масло через засорившийся фильтр. В результате происходит ускоренный износ масляного фильтра, который может выйти из строя частично или полностью.
• Резкое снижение уровня моторного масла в картере ДВС. Как результат происходит перегрев масляного насоса, что может привести к выходу устройства из строя.
• Рабочие поверхности деталей шестерен износились в процессе длительной эксплуатации двигателя. К ускоренному износу также может привести редкая замена используемого густого моторного масла.
• Продолжительное использование загрязненного или неподходящего по техническим качествам масла. Частицы мусора в смазке могут появиться из-за ошибок при монтаже установки или масляного фильтра. Также мусор появляется в системе при использовании некачественного масла.
• Неисправность редукционного клапана устройства. Часто такая неисправность связана с выходом из строя поршня и пружины клапана.
• Ошибки при сборке устройства, например, попадание при сборке в масло частиц мусора.

Любая из перечисленных причин требует проведения комплексной проверки, по результатам которой принимается решение о проведении ремонта устройства или замены на новое.

Назначение редукционного клапана прямого действия

Редукционный клапан давления предназначен для поддержания в некоторой части гидросистемы пониженного давления относительно давления в основной нагнетательной магистрали и независящего от него.Так же, как и предохранительные клапаны, редукционные клапаны подразделяются на клапаны прямого и непрямого действия, а по количеству линий присоединений клапана – на двухлинейные и трехлинейные.

Устройство двухлинейного редукционного клапана прямого действия

Схема двухлинейного редукционного клапана прямого действия приведена на рис.1. В корпусе 1 размещается регулирующий золотник 2, который под действием пружины 3 стремится занять крайнее нижнее положение и находится в нем до тех пор, пока давление Р₁ в канале “б”, действующее на нижний торец золотника, не в состоянии преодолеть усилие пружины редукционного клапана (рис.1 а). На котором показано состояние клапана, когда усилие от давления Р₁ из-за малой величины давления на входе в клапан, в канале “а” меньше усилия пружины.

Принцип работы двухлинейного редукционного клапана прямого действия

Принцип работы двухлинейного редукционного клапана заключается в следующем, по мере роста давления Р наступает момент , когда усилие от давления Р , превысит начальное усилие пружины, регулируемое с помощью винта 4 и золотника 2 начнет смещаться вверх, частично перекрывая канал “б” на выходе клапана. С этого момента давление на выходе клапана будет поддерживаться постоянным, независимо от дальнейшего нарастания давления на входе в клапана в канале “а”.

Принцип работы трехлинейного редукционного клапана прямого действия

Принцип работы трехлинейного редукционного клапана давления прямого действия отличается от двухлинейного тем, что у него, помимо, канала “а” подводящего жидкость и отводящего канала “б”, имеется и канал “в” сообщенный со сливной магистралью. На рис.2 показана схема такого клапана, в котором, в отличие от описанного ранее, поддержание редуцированного давления достигается путем частичного перекрытия подводящего канала “а”, что не принципиально. Благодаря наличию сливного канала “в”, редуцированное давление в канале “б” будет поддерживаться постоянным даже в том случае, когда полностью перекрытом канале “а” давление на выходе клапана будет стремиться возрастать по какой-либо причине, например из-за обратного тока жидкости из системы. На рис.2 а показан клапан в режиме нормального редуцирования, а на рис.2 б – в режиме перелива жидкости из-за обратного тока в канал “б”.

Устройство трехлинейного редукционного клапана прямого действия

Устройство трехлинейного редукционного клапана давления модульного исполнения приведена на рис. 3. В корпусе 1 установлена втулка 3 с каналами “а” и “б”, связанными магистралями подвода жидкости Р и редуцированного давления Р!. Канал “в”, в свою очередь, связан с каналом “б” и установленным в нем демпфером , с помощью которого жидкость подводиться в полость, образованную втулкой 3 и пробкой 4. В расточке втулки размещен золотник 2, который пружинами 5 и 6 в исходном состоянии прижат к пробке 4, так что каналы “а” и “в”, а значит и магистрали Р и Р₁оказываются сообщенными друг с другом.

При возникновении усилия от давления Р₁, действующего на торец золотника 2, большего суммарного усилия двух пружин, определяемого положением регулировочного винта 8 относительно резьбового стакана 7, золотник 2 начинает смещаться влево, частично перекрывая канал “а”. Тем самым поддерживается постоянное давление Р1 в канале “в”. Если почему-либо давление Р₁будет стремиться возрастать, золотник 2 еще больше сместиться влево так, что его первый поясок выйдет в полость “с” и через канавки на втором пояске жидкость из канала “в” начнет поступать на слив через сверление из полости “с” в магистраль “Т”.

Снятие с двигателя для разборки

На видео продемонстрирован процесс проверки масляного насоса ВАЗ 2104. Но измерение зазора между корпусом и шестернями, оценка выработки ведущей и ведомой шестерни, крышки корпуса маслонасоса и многие другие тонкости актуальны для всех видов масляных помп. Перед разборкой рекомендуем изучить устройство и принцип работы масляного насоса.

Для предварительной проверки снимите трамблер и достаньте шестерню привода маслонасоса. Обнаружив на оси глубокие задиры, вы, скорее всего, столкнетесь со сбитыми шлицами. Подклинивание шестерни привода крайне опасно, так как возможно слизывание шлицов. Последствием поломки станет масляное голодание, что для двигателя заканчивается как минимум провернутыми вкладышами коленчатого вала. Также вы можете визуально оценить люфт штока масляного насоса. На исправном насосе зазор пары шток-корпус не должен превышать 0,1 мм.

Масляный насос на автомобилях ВАЗ классических моделей откручивается с картера. Поэтому для проверки придется слить масло и снять поддон, предварительно ослабив подушки двигателя (мотор нужно немного приподнять).

Дефектовка

Открутите крышку маслоприемника с редукционным клапаном. Не потеряйте оригинальную упорную шайбу пружины

Также обратите внимание на то, что один из болтов будет меньшей длины. Поэтому обязательно запомните расположение его посадочного места

Измерьте штангенциркулем длину пружины в состоянии покоя (должна быть не менее 38 мм).

Снимите крышку, на которой вы уведите следы выработки, оставленные шестернями

Глубокие задиры явный признак того, что маслонасос порядком изношен. Ремонт крышки заключается в выравнивании привалочной плоскости.

Извлеките из корпуса ведущую шестерню масляного насоса. Проверьте состояние зубьев, вала. Задиры, потертости свидетельствуют об износе. В ведомой шестерни дополнительно оцените состояние отверстия оси фиксации.
Проверьте стенки корпуса маслонасоса и ось ведомой шестерни. Борозды, рытвины говорят о попадании в рабочую зону мусора.

Допуски по зазорам

• Зазор между плоскостью корпуса и шестернями. Для измерения приложите штангенциркуль и просуньте в образовавшийся зазор подходящий щуп. Норма – 0,066-0,161 мм. Зазор в 0,2 мм считается критичным.
• Зазор между зубьями шестерен. При предельном износе зазор составляет – 0,25 мм. Если вы получили значения не более 0,15 мм, шестерни еще в удовлетворительном состоянии.
• Зазор между стенками рабочей зоны корпуса масляного насоса и шестернями не должен превышать 0,25 мм; нормальным считается диапазон 0,11-0,18 мм.
• Оптимальный зазор между отверстием в корпусе и валом шестерни – 0,016-0,055 мм. Проверяя маслонасос ВАЗ, не снимая с двигателя, мы говорили, что люфт не должен быть больше 0,1 мм. Что касается зазора между осью и ведомой шестерню, то он должен быть в пределах 0,017-0,057 мм; критическая граница – 0,1 мм.

Весь процесс дефектовки наглядно показан на видео.

Конструктивные особенности масляных насосов с шестернями

Такие насосы отличаются простотой. Они состоят из небольшого количества деталей, среди которых:

1. ведомая и ведущая шестерни;
2. привод;
3. всасывающий и нагнетательный каналы.

Устройство масляного насоса.

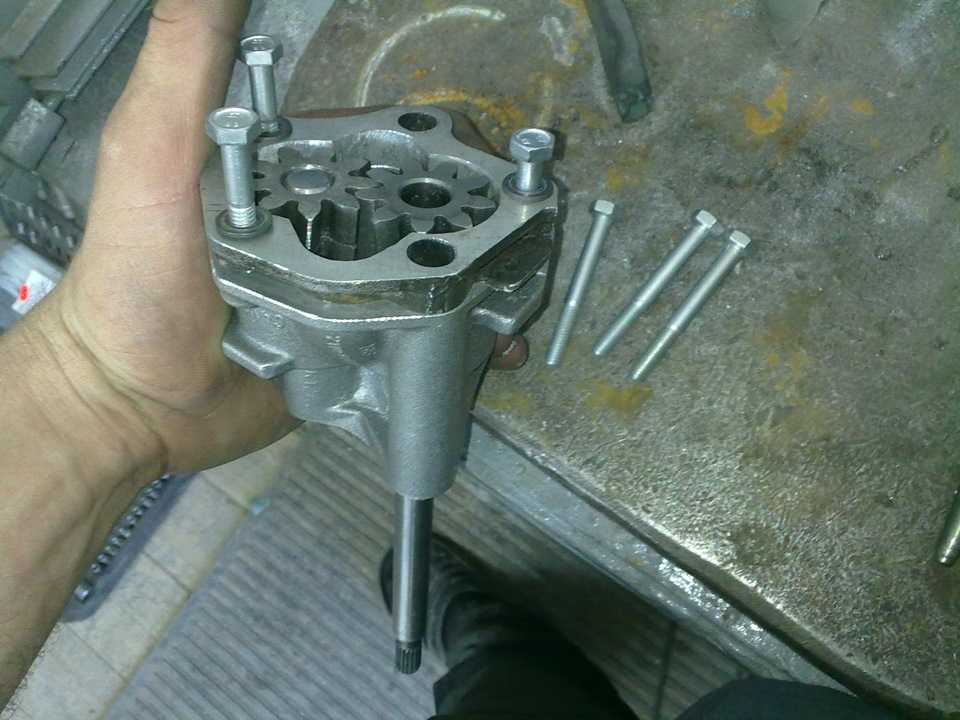

В корпусе устройства смонтированы шестерни, передающие масло с всасывающего на нагнетательный канал, откуда оно распространяется по системе. Производительность такого оборудования полностью зависит от частоты работы коленвала. Если давление становится чрезмерным, для его уменьшения необходимо сбросить в картер из системы немного масла. Осуществляется эта операция автоматически с применением редукционного клапана, реагирующего на повышение давления. Следует отметить, что вручную такой масляный насос двигателя регулировать невозможно.

Поломка редукционного клапана масляного насоса — ремонт или замена?

Ремонтные работы начинаются с разбора редукционного клапана. Снять крышку и вынуть пружину труда не составит, а вот вытаскивание самого клапана обычно становится трудностью. Для того чтобы сделать это, вам понадобятся следующие инструменты:

• анкерный болт М8 (длина 90 мм);
• гайка для гаечного ключа на 10;
• рожковый ключ.

Анкер нужно плотно вставить в плунжер, а затем завернуть на нём гайку. После этого возьмите ключ и продолжайте затягивать гайку. Через какое-то время поршень сорвётся и вы сможете его вынуть.

Чтобы разобрать механизм нужно снять крышку, вынуть пружину, а затем и сам клапан

За неимением вышеперечисленных инструментов некоторые умельцы придумывают свои способы демонтажа клапана.

Видео: как вынуть клапан с помощью деревянной палки

Сам ремонт этого механизма зависит от причины поломки. Если проблема заключалась в пониженном давлении, вам следует заменить пружину

Очень важно найти такую же деталь, что была раньше

Обратите внимание, что у разных моделей автомобилей размеры редукционных клапанов и их составных частей отличаются. Мы рекомендуем вам проконсультироваться со специалистом, прежде чем приобретать деталь, а в магазин прийти с разобранным механизмом

Пружина для редукционного клапана должна быть достаточно упругой

В том случае, если клапан засорился и перестал снижать давление внутри масляного насоса, проведите следующие процедуры.

Тщательно очистьте деталь, уделяя особенное внимание каналам для циркуляции масла.
Промойте механизм в бензине.
Высохшую деталь смажьте.
Установите клапан на своё место.
Теперь вам нужно проверить давление. Для этого используется обычный манометр. Шланг с резьбовым штуцером нужно вкрутить на место штатного датчика давления, а затем завести двигатель

Приемлемые для вашего автомобиля показатели вам нужно узнать в инструкции к двигателю. У большинства автомобилей они находятся в пределах от 1 до 4,5 кг/см 2 на средних оборотах.

Шланг с резьбовым штуцером нужно вкрутить на место штатного датчика давления, а затем завести двигатель. Приемлемые для вашего автомобиля показатели вам нужно узнать в инструкции к двигателю. У большинства автомобилей они находятся в пределах от 1 до 4,5 кг/см 2 на средних оборотах.

После установки клапана обязательно проверьте давление манометром

Обычно специалисты рекомендуют заменить клапан, если перед этим проводился капитальный ремонт. Считается, что обычная прочистка и промывка не может справиться с мелкой стружкой. А также замену стоит произвести в том случае, если на поверхности одной из составных частей клапана вы обнаружили механические повреждения.

Ремонт и замена редукционного клапана сказывается на общей работе автомобиля. И это не только хорошо видно, но и хорошо слышно во время работы двигателя.

Видео: отличия в звуках работы двигателя до и после замены редукционного клапана

Прежде чем разбирать масляный насос и его редукционный клапан и проводить с ними какие-либо работы, убедитесь, что уверены в собственных силах. Неаккуратные действия могут привести к окончательной поломке деталей. Особенно обидно будет в том случае, если проблема заключалась не в клапане, а других элементах системы, и вам придётся менять работоспособную деталь. Если вы сомневаетесь, лучше обратитесь за помощью специалистов в автосервис.

Для смазки подшипников скольжения распредвала и коленвала моторное масло должно подводиться к ним под давлением. Иначе срок службы этих деталей сократится до нескольких минут. Но избыточное давление также нежелательно – оно может стать причиной потери смазочного материала. В автомобильных двигателях необходимая его величина обычно поддерживается за счёт сбрасывания избыточного масла из магистрали высокого давления, которое осуществляет редукционный клапан масляного насоса.

Особенности индукционного двигателя

Индукционный двигатель является одним из самых распространенных типов электродвигателей. Его особенности делают его эффективным и надежным решением для широкого спектра применений. Вот некоторые из особенностей индукционного двигателя:

1. Простота конструкции: Индукционный двигатель состоит из двух основных частей: статора и ротора. В статоре размещены обмотки, которые создают магнитное поле, а в роторе — проводниковый каркас, который вращается под действием этого поля. Простая конструкция делает его надежным и легким в обслуживании.

2. Надежность: Индукционные двигатели обладают высокой надежностью благодаря отсутствию щеток и коллекторов, которые могли бы требовать замены или обслуживания.

3. Эффективность: Индукционные двигатели обладают высокой эффективностью, что означает, что они преобразуют большую часть поступающей энергии в механическую работу. Это делает их экономически выгодными и позволяет снизить энергопотребление.

4. Регулируемость скорости: Индукционные двигатели обладают возможностью регулировки скорости без потери эффективности. Это особенно полезно в случаях, когда требуется изменение скорости работы без изменения частоты.

5. Широкий диапазон мощностей: Индукционные двигатели доступны в широком диапазоне мощностей, что позволяет использовать их в различных приложениях — от бытовых до промышленных.

В целом, индукционный двигатель — это надежное, эффективное и простое устройство, которое успешно применяется во многих отраслях промышленности и бытовых устройствах.

Как правильно запустить мотор после замены насоса

После того как были выполнены все этапы установки, потребуется протестировать работу нового масляного насоса.

Однако в привычном порядке КАМАЗ заводить не рекомендуется.

Для первого запуска мотора после замены масляного насоса лучше воспользоваться этой схемой:

1. Выключить подачу топлива к мотору.
2. Прокрутить вручную масляный насос стартером.
3. При этом должно начаться повышение давления в системе смазки (на панели приборов стрелка указателя давления начнёт подниматься, а лампочка аварийного оповещения погаснет).
4. Завести двигатель.
5. Дать КАМАЗу поработать на пониженных оборотах в течение 5 минут.
6. Потом заглушить мотор, проверить уровень масла.
7. Если необходимо, долить масло до нужного уровня.

После замены масляного насоса мотор КАМАЗа будет работать, как новый

Устройство редукционного клапана масляного насоса

По внешнему виду съемный редукционный клапан маслонасоса напоминает болт, состоящий из нескольких частей: корпуса с каналом для стока масла (или несколькими), собственно клапана, пружины и регулировочного (упорного) винта. Регулировочным винтом при сборке двигателя настраивается сжатие пружины и усилие срабатывания клапана.

Давление масла в моторе зависит, прежде всего, от частоты оборотов двигателя. Когда мы нажимаем педаль газа, растут также обороты шестерен маслонасоса и давление масла в моторе. Как только давление масла превосходит определенный уровень, оно отжимает пружину клапана и через канал стекает в картер двигателя до тех пор, пока давление масла не станет слабее давления пружины, и клапан вновь перекроет канал.

Как видим, устройство весьма примитивное, но при этом вполне эффективное.

Конфигурации электромагнитных клапанов

Различные конфигурации электромагнитных клапанов представлены с использованием системы нумерации, состоящей из двух значений, например 2/2, 3/2 или 4/2. В этой двухчисловой системе представления первое значение указывает количество портов клапана, а второе значение обозначает количество положений клапана или доступных состояний переключения.

Под этим обозначением электромагнитный клапан 2/2 представляет собой клапан, содержащий 2 порта и 2 положения, а электромагнитный клапан 4/3 обозначает клапан, содержащий 4 порта и 3 положения. Этот тип системы нумерации используется во многих типах направляющих регулирующих клапанов и помогает последовательно понять, как сконфигурирован конкретный клапан.

Эта система цифровых обозначений сочетается с набором стандартных символов или диаграмм, которые служат графическим схематическим представлением конфигурации клапана.

На этих диаграммах подробно показано количество положений, а также состояние клапана в исходном положении (невключенное состояние) и в рабочем положении (включенное состояние).

На схеме конфигурации клапана количество показанных квадратов представляет количество положений клапана. По определению, квадрат в правой части диаграммы показывает состояние покоя клапана, а квадрат в левой части диаграммы представляет клапан в его активированном или рабочем состоянии.

На схеме также показаны такие символы, как стрелки, которые используются для обозначения направления потока жидкости и других внешних подключений к клапану, например, к трубопроводу. С

хемы также содержат условное представление способа срабатывания как пилотного, так и возвратного действия. По соглашению пилотный механизм показан в левой части рисунка, а возвратный механизм — в правой части рисунка.

Например, на рисунке ниже графически представлен 2-ходовой 2-позиционный нормально закрытый электромагнитный клапан с управляющим соленоидом и пружинным возвратом:

Двухходовой двухпозиционный нормально закрытый (НЗ) электромагнитный клапан с электромагнитным пилотным клапаном и пружинным возвратом.

Когда конфигурации электромагнитных клапанов становятся более сложными, сложность диаграмм возрастает, поскольку возникает необходимость добавления дополнительных деталей, таких как номера портов.

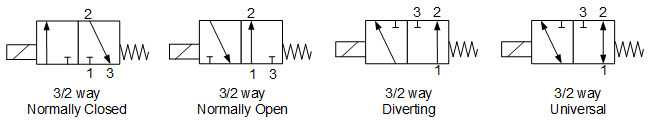

Ниже на рисунке показан набор примеров графического представления различных конфигураций 3-ходового 2-позиционного электромагнитного клапана. Клапан этого типа может найти применение в работе гидравлического цилиндра или функционировать в качестве регулятора жидкости для переключения между двумя контурами:

Различные схемы условных обозначений трехходового двухпозиционного электромагнитного клапана.

Типы масляных насосов

По способу управления насосы бывают регулируемой и нерегулируемой конструкции. Нерегулируемые контролируют работу системы смазки при помощи редукционного клапана.

В регулируемых напор масляной жидкости регулируется посредством изменения продуктивности прибора. В зависимости от внутренней структуры, они делятся на насосы роторного и шестеренчатого типа.

Масляный насос шестеренчатый

Шестеренчатые насосы по принципу действия являются нерегулируемыми устройствами. По типу размещения шестерен и способу подачи масла они делятся на 2 вида:

Конструкция с наружным зацеплением состоит из корпуса, внутри которого размещаются ведомая и ведущая шестерни. Жидкость из поддона через всасывающий клапан подается в рабочую камеру устройства, откуда продавливается в фильтр и затем поступает в масляную магистраль.

Производительность механизма зависит от частоты вращения коленчатого вала. При увеличении числа оборотов выше установленного значения открывается редукционный клапан, который сбрасывает часть масла в картер двигателя. По такой схеме происходит регулирование давления смазки в системе.

Насос с внутренним сцеплением шестерен представляет собой механизм, состоящий из металлического кожуха, внутри которого вращается пара шестерен, расположенных друг над другом со смещением относительно центральной оси.

Диаметр ведомой шестерни меньше, чем у ведущей. За счет этого между ними образуется полость, внутри которой создается разряжение. Жидкость засасывается в рабочую камеру, и с помощью зубчатой передачи поднимается в масляные каналы.

Роторный масляный насос

Устройства роторного типа по своим конструктивным особенностям можно разделить на регулируемые и нерегулируемые механизмы. Принцип действия роторного нерегулируемого насоса напоминает работу шестеренчатого устройства, только вместо шестерен здесь установлены два ротора с небольшим количеством лопаток.

Жидкость закачивается в рабочую полость, захватывается лопастями и подается к выпускному отверстию. В нужный момент срабатывает редукционный клапан и регулирует давление в каналах блока цилиндров.

Наиболее совершенным механизмом считается регулируемый вид масляного насоса, который поддерживает постоянный напор при любой скорости вращения коленчатого вала. Такое преимущество роторный насос получил за счет добавления в конструкцию подвижного статора с изменяемой пружиной.

Контроль давления осуществляется посредством изменения размера свободного пространства между ведомым и ведущим элементом путем поворота подвижного ротора.

При повышении частоты вращения двигателя снижается давление масла в системе. Регулировочная пружина расправляется и уводит за собой статор. При этом размер рабочей полости увеличивается, и пропорционально возрастает количество захватываемой жидкости, а вместе с тем повышается производительность устройства.

При понижении скорости вращения двигателя давление в системе увеличивается, пружина сжимается и переводит статор в начальное положение, производительность маслонасоса восстанавливается.

Снятие с двигателя для разборки

На видео продемонстрирован процесс проверки масляного насоса ВАЗ 2104. Но измерение зазора между корпусом и шестернями, оценка выработки ведущей и ведомой шестерни, крышки корпуса маслонасоса и многие другие тонкости актуальны для всех видов масляных помп. Перед разборкой рекомендуем изучить устройство и принцип работы масляного насоса.

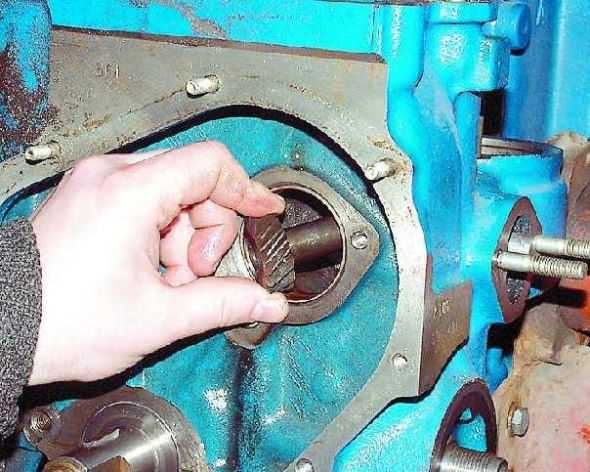

Для предварительной проверки снимите трамблер и достаньте шестерню привода маслонасоса. Обнаружив на оси глубокие задиры, вы, скорее всего, столкнетесь со сбитыми шлицами. Подклинивание шестерни привода крайне опасно, так как возможно слизывание шлицов. Последствием поломки станет масляное голодание, что для двигателя заканчивается как минимум провернутыми вкладышами коленчатого вала. Также вы можете визуально оценить люфт штока масляного насоса. На исправном насосе зазор пары шток-корпус не должен превышать 0,1 мм.

Масляный насос на автомобилях ВАЗ классических моделей откручивается с картера. Поэтому для проверки придется слить масло и снять поддон, предварительно ослабив подушки двигателя (мотор нужно немного приподнять).

Чтобы полноценно проверить масляный насос, вооружитесь набором мерных щупов. Не пытайтесь лишь на глаз оценить выработку деталей с претенциозными требованиями к подгонке.

Дефектовка

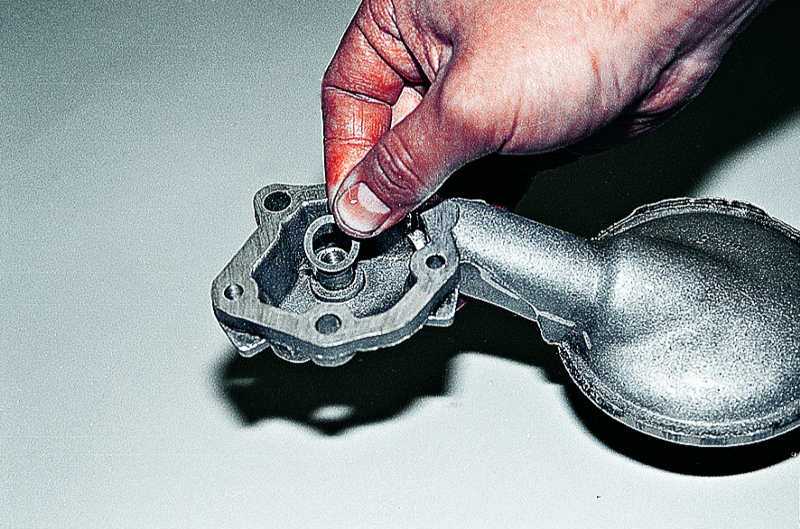

Открутите крышку маслоприемника с редукционным клапаном. Не потеряйте оригинальную упорную шайбу пружины

Также обратите внимание на то, что один из болтов будет меньшей длины. Поэтому обязательно запомните расположение его посадочного места

Измерьте штангенциркулем длину пружины в состоянии покоя (должна быть не менее 38 мм).

Снимите крышку, на которой вы уведите следы выработки, оставленные шестернями

Глубокие задиры явный признак того, что маслонасос порядком изношен. Ремонт крышки заключается в выравнивании привалочной плоскости.

Извлеките из корпуса ведущую шестерню масляного насоса. Проверьте состояние зубьев, вала. Задиры, потертости свидетельствуют об износе. В ведомой шестерни дополнительно оцените состояние отверстия оси фиксации.
Проверьте стенки корпуса маслонасоса и ось ведомой шестерни. Борозды, рытвины говорят о попадании в рабочую зону мусора.

Допуски по зазорам

• Зазор между плоскостью корпуса и шестернями. Для измерения приложите штангенциркуль и просуньте в образовавшийся зазор подходящий щуп. Норма – 0,066-0,161 мм. Зазор в 0,2 мм считается критичным.
• Зазор между зубьями шестерен. При предельном износе зазор составляет – 0,25 мм. Если вы получили значения не более 0,15 мм, шестерни еще в удовлетворительном состоянии.
• Зазор между стенками рабочей зоны корпуса масляного насоса и шестернями не должен превышать 0,25 мм; нормальным считается диапазон 0,11-0,18 мм.
• Оптимальный зазор между отверстием в корпусе и валом шестерни – 0,016-0,055 мм. Проверяя маслонасос ВАЗ, не снимая с двигателя, мы говорили, что люфт не должен быть больше 0,1 мм. Что касается зазора между осью и ведомой шестерню, то он должен быть в пределах 0,017-0,057 мм; критическая граница – 0,1 мм.

Весь процесс дефектовки наглядно показан на видео.

Насос масляный: что нужно знать

Итак, насосы масляные обычно представляют собой небольшое по размерам и простое в плане конструкции решение. При этом в случае возникновения сбоев и поломок двигатель автомобиля выйдет из строя очень быстро.

Сам насос прокачивает масло, поступающее из картера, через маслоприемник, оснащенный сетчатым фильтром. Далее масло от насоса подается к масляному фильтру двигателя, после чего прокачивается дальше по каналам системы смазки.

Масляный насос приводится в движение от коленчатого вала через зубчатое зацепление, еще может быть использован ременной привод. В любом случае, работа маслонасоса синхронизирована с оборотами двигателя. Единственное исключение — на некоторых мощных ДВС с наддувом может стоять электрический масляный насос, который подает масло в турбину даже после остановки мотора для охлаждения турбокомпрессора.

Так вот, если насос создает слишком высокое давление, через редукционный клапан, который представляет собой простой механизм с пружиной, избыточное давление сбрасывается и масло перекачивается назад в картер двигателя.

Обычно в устройстве системы смазки имеется только один насос. Опять же, исключением является система смазки с сухим картером, где может стоять 2 или даже 3 насоса. Еще добавим, что на высокофорсированных моторах также может стоять радиатор для дополнительного охлаждения масла. В таком случае ставится двухсекционный маслонасос, когда одна часть покачивает масло, а вторая нагнетает масло в радиатор охлаждения.

В целом, основной показатель нормальной работы маслонасоса — постоянное, стабильное и «ровное» давление масла в системе смазки, то есть не допускается снижение или повышение давления выше или ниже заданных пределов.
