Привод грм бензинового двигателя citroen c4 / ds4 с 2010 года

Установочное приспособление распределительного вала выпускных клапанов 0197 a1z

Потребуется набор для установки меток ГРМ на Пежо

Инструмент

  • Спец инструмент для установки меток на двигателей EP6, Licota и JTC, (ссылки на установочные наборы), Ликота конечно подешевле.
  • Воротки, маленький на 1/4 и большой на 1/2

Головки:

  • на 18 для болта шкива коленчатого вала
  • на 10 для откручивания клапанной крышки
  • на 8 для откручивания верхнего успокоителя
  • на 27 для натяжителя цепи
  • Е16 для болтов распредвалов
  • торэкс Т40 для откручивания нижних успокоителей
  • торэкс Т30 для снятия блока дроссельной заслонки (для нетурбированной модели)
  • ключ на 16 для снятия опоры у блока двигателя
  • Динамометрический ключ (как производить затяжку динамометрическим ключом)

Для удобства, что б не искать весь этот инструмент, проще сразу купить набор и не мучится, все равно пригодится.

Снятие:

Отвинчиваем блок воздушного фильтра, снимаем с направляющих и отводим в сторону
Откручиваем клапанную крышку и снимаем ее, Берем 18ю головку с воротком и поворачиваем шкив коленчатого вала, примерно выставляем распредвалы для установки метки снизу

Внимание, в случае пропуска метки не рекомендуется крутить вал против часовой стрелки, провернуть вал вперед еще на два оборота до попадания.

Снимаем защиту ДВС (Двигатель Внутреннего Сгорания), если она имеется.
Поддомкрачиваем машину или поднимаем ее на подъемнике и устанавливаем нижнюю метку в отверстие
Откручиваем правое колесо и локер, он нам тоже будет мешать.
Если вы производите замену не на подъемнике, то придется, что то поставить под поддон ДВС, типа пенек, и опустить не него двигатель с машиной и снять правую опору,
Устанавливаем верхнюю приспособу для меток распредвалов.
Снимаем ремень генератора.

Откручиваем приводной ролик помпы, он крепится тремя болтиками на 10
Далее следует отвинтить верхний успокоитель и натяжитель цепи

Откручиваем и шкив колена
Болт на 18 который прижимает и держит опору нижней звездочки
Вынимаем эту самую опору из сальника. (сальник лучше всего заменить на новый)
Снимаем нижние успокоители цепи вывинтив 3 болта как показано на фото
Вынимаем масляный щуп, так как внутри блока он проходит сквозь успокоитель цепи
Вытягиваем цепь наверх вместе с успокоителями и нижней звездочкой.
Устанавливаем все в обратной последовательности с выставлением меток ГРМ

Следует сначала собрать всю конструкцию цепи и успокоителей перед установкой, как показано на фото, и после этого опускать на установочное место ГРМ

Обязательно нужно обезжирить звездочку ГРМ и ступицу коленвала перед установкой на посадочное место.

Для замены цепи ГРМ, по регламенту завода изготовителя требуются новые запасные части:

  1. 0805K1 — Шестерня распредвала, впуск
  2. 0805K3 — Шестерня распредвала, выпуск (Пежо EP6CDT) Turbo
  3. 0513C8 — Шестерня привода цепи ГРМ, нижняя (Пежо EP6)
  4. 0249E6 — Прокладка клапанной крышки (Пежо EP6CDT)
  5. 082028 — Шайба уплотнительная
  6. 0249Е7 — Прокладка клапанной крышки (Свечные колодцы) (Пежо EP6CDT)
  7. 025057 — Болт DIAM 6X100-20
  8. 0516K5 — Болт коленчатого вала
  9. 080677 — Болт распредвала
  10. 080678 — Болт распредвала
  11. 082026 — Болт направляющей цепи ГРМ
  12. 082027 — Болт
  13. 1606466680 — Болт шкива коленчатого вала
  14. 0829G3 — Натяжитель цепи ГРМ
  15. V861831780 — Цепь привода ГРМ (Пежо EP6CDT) Turbo
  16. 081830 — Направляющая цепи ГРМ правая. (Пежо EP6CDT) Turbo
  17. 081831 — Направляющая цепи ГРМ левая. (Пежо EP6CDT) Turbo
  18. 081829 — Направляющая цепи ГРМ верхняя. (Пежо EP6CDT) Turbo

Болт крепления звездочки коленвала рекомендуется намазать стоп резьбой

Моменты затяжки динамометрическим ключом:

  1. Натяжитель цепи — 8,5 дН.м
  2. 3 болта крепления успокоителей — 2,5 дН.м
  3. Болт крепления ступицы коленчатого вала— затяжка моментом 5 дН.м, далее угловая затяжка 180 градусов
  4. Три болта шкива навесного оборудования — 2,8 дН.м
  5. Болт крепления фазовращателя — затяжка моментом 2 дН.м далее угловая затяжка 180 градусов
  6. Болт крепления звездочки распредвала — затяжка моментом 2 дН.м далее угловая затяжка 90 градусов

Так же можно просмотреть запись в английском варианте на сайте https://autocarsrepair.com/peugeot-repair/replacement-of-timing-chain-on-peugeot-308-3008-408-with-ep6-and-ep6-turbo-engines.html

Проголосуйте, понравилась ли вам статья?

Момент затяжки и обратная сборка

Как видно, на моторе ep6 замена цепи н является сложной процедурой, однако требуется наличие специальных инструментов и навыков

Также важно знать, с каким моментом (усилием) затягивать ранее открученные болты. Данная информация есть в мануале, рекомендуется ознакомиться с ней еще до начала сборки

Например,  затяжка динамометрическим ключом натяжителя цепи составляет 8.5 дН.м, болты успокоителей 2.5, болт крепления ступицы коленвала 5, болты шкива навесного оборудования 2.8, болт крепления фазовращателя 2, звездочка распредвала 2 и т.д.

Также рекомендуется промазать болт крепления звездочки коленвала  так называемым жидким фиксатором

Еще важно не допустить ошибки при установке фазовращателей на впускном и выпускном валах (впускной имеет отметку IN35, выпускной EX30)

Двигатели Z16XE/Z18XE

Снятие

3. На моделях с ременным приводов ГРМ для снятия распределительных валов предварительно необходимо снять зубчатый ремень

Перед ослаблением зубчатого ремня выведите двигатель из положения ВМТ путем поворачивания коленчатого вала на 60° против часовой стрелки чтобы ни один из поршней не находился в ВМТ.

4. Перед снятием крышки головки цилиндров предварительно снимите модуль зажигания . Отсоедините все подводящие разъемы электропроводки и шланги. Выверните крепежные болты и снимите крышку.

5. Снимите зубчатые колеса распределительных валов.

10.6 Последовательность отпускания крепежных болтов верхних крышек опорных подшипников распределительного вала

6. Снимите распределительные валы. в первую очередь снимается выпускной распределительный вал: двигаясь по спирали от краев внутрь (в последовательности, показанной на сопр. иллюстрации), в несколько приемов, равномерно ослабьте болты крепления верхних крышек вала, затем полностью выкрутите болты.

7

При снятии верхних крышек распределительных валов обратите особое внимание на нумерацию крышек при сборке они должны быть установлены строго на свои прежние места, нмерация крышек опорных подшипников распределительных валов показана на сопр. иллюстрации

Если по какой-либо причине метки отсутствуют, их необходимо нанести самостоятельно при помощи маркера.

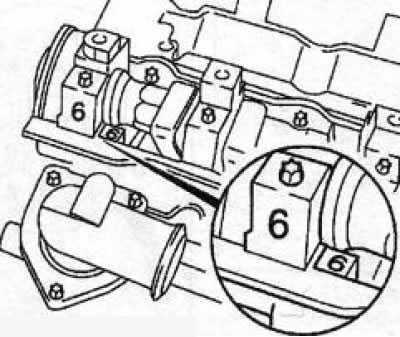

10.7 Нумерация крышек опорных подшипников распределительных валов (двигатель Z18XE)

8

Приподнимите распределительный вал и извлеките его из двигателя, осторожно снимите сальник

9. Действуя в аналогичной манере, снимите впускной распределительный вал, — при установке валы должны быть установлены только на свои места.

10. Приготовьте 16 небольших прозрачных полиэтиленовых пакетов или чистых пластиковых стаканчиков и промаркируйте их в соответствии с нумерацией клапанов. При помощи приспособлений извлеките из головки толкатели и разложите их по соответствующим стаканчикам.

Проверка

11. Протрите детали ГРМ чистой ветошью и внимательно изучите состояние подшипниковых шеек и кулачков распределительного вала. В случае выявления задиров, царапин или следов износа распределительных валов они должны быть заменены вместе с гидротолкателями. При обнаружении износа или повреждения опорных подшипников требуется заменить головку блока цилиндров в сборе (см. параграф 5).

12. Поочередно укладывая распределительные валы в призмы, при помощи циферблатного измерителя плунжерного типа определите величину их радиального биения (по подшипниковым шейкам). При выходе результатов измерений за пределы допустимого диапазона распределительный вал подлежит замене.

13. Проверьте состояние толкателей и их посадочных гнезд в головке. В случае выявления признаков чрезмерного износа рабочих поверхностей, трещин, задиров и прочих повреждений, замените толкатели.

Установка

14. Перед установкой смажьте сопрягаемые поверхности распределительных валов молибденсодержащей смазкой (с содержанием MoS2). Очистите сопрягаемые поверхности направляющих (передних) подшипников (см. иллюстрацию),нанесите свежий герметик (зеленого цвета).

10.14 Места нанесения герметика под установку крышек опорных подшипников — указаны стрелками

15. Установите сначала вал впускных клапанов и затяните крепежные болты в порядке, обратном порядку отпускания (см. иллюстрацию 10.6), затем установите вал выпускных клапанов.

10.16 Установка сальников распределительных валов (на примере двигателя Z16XE): 1. Приспособление КМ-422; 2. Болт крепления зубчатого шкива распределительного вала; 3. Шайба

16. Запрессуйте новые сальники при помощи приспособления КМ-422 (см. иллюстрацию) или другого подходящего инструмента. Перед установкой смажьте наружные поверхности сальников силиконовой смазкой (белого цвета).

17. Перед установкой крышки головки цилиндров очистите все сопрягаемые поверхности, замените прокладки на крышке и нанесите свежий герметик (черного цвета). Установите крышку на головку цилиндров и затяните крепежные болты с требуемым усилием.

10.17 Замена прокладок крышки головки блока цилиндров (двигатель Z18XE): 1. Места установки прокладок; 2. Поверхность для нанесения уплотнительного герметика

18. Установите зубчатые колеса/звездочки распределительных валов.

19. Проведите регулировку фаз газораспределения и установите зубчатый ремень (при соответствующей комплектации). Установите на место все снимавшиеся компоненты.

Инструменты и запчасти

Для замены цепи ГРМ потребуются следующие основные запасные части:

  • шестерня распредвала;
  • шестерня привода цепи ГРМ;
  • прокладка клапанной крышки;
  • уплотнительная шайба;
  • болт коленчатого вала;
  • болт распредвала;
  • болт направляющей цепи ГРМ;
  • болт шкива коленчатого вала;
  • натяжитель цепи;
  • цепь привода ГРМ;
  • направляющая цепи ГРМ правая, левая и верхняя.

Что касается инструментов, нужен набор для установки меток ГРМ на Пежо с двигателем EP6 (можно брать Licota,  JTC и т.п.). Еще будут нужны воротки (маленький, большой), головки 18 под болт шкива коленвала 10, для откручивания клапанной крышки 8, для откручивания верхнего успокоителя 27.

Еще отдельно потребуется для натяжителя цепи и болтов распредвалов торкс Т40, для откручивания нижних успокоителей торкс Т30, для снятия блока дроссельной заслонки ключ на 16 (для атмомотора). Еще будут нужны ключи для снятия опоры возле блока мотора и т.д. Также необходимо иметь динамометрический ключ для затяжки крепежей нужным моментом в рамках обратной сборки.

Замена ГРМ Пежо 308, а точнее цепи ГРМ на моторе EP6, предполагает снятие правой опоры двигателя и установку метки маховика. С учетом того, что указанные элементы расположены в нижней части силового агрегата, выполнять такую процедуру удобнее на подъемнике. Если подъемника нет, необходимо поднимать переднюю часть авто на домкрате.

Далее выполняется разборка:

  • сначала откручивается корпус воздушного фильтра (снять с направляющих и отвести в сторону);
  • далее нужно открутить клапанную крышку и снять крышку с мотора;
  • далее 18 головкой с воротком нужно повернуть шкив коленвала, выставляя валы так, чтобы установить метки внизу.
  • если метки пропущены, вал крутить против часовой стрелки запрещено! (лучше провернуть вал вперед на два оборота);
  • дальше можно снять защиту мотора (при наличии), поднять автомобиль на домкрате и установить нижнюю метку в отверстие;
  • затем потребуется открутить правое колесо, далее также нужно снять локер;
  • при условии замены цепи с использованием домкрата, под поддон двигателя нужно подставить брусок и опустить не него автомобиль, чтобы брус подпирал снизу двигатель, далее можно снимать правую опору;
  • затем ставится приспособление для меток распределительных валов (чтобы выставить метки ГРМ Пежо);
  • снимается ремень генератора и выкручивается приводной ролик помпы (закреплен тремя болтами на 10);
  • теперь нужно открутить верхний успокоитель и натяжитель цепи, шкив коленвала, болт на 18 (прижимает опору нижней звездочки);
  • опору следует вынуть из сальника, а сам сальник лучше заменить и поставить новый;
  • следующий шаг — снятие нижних успокоителей цепи (открутить 3 болта);
  • дальше извлекается масляный щуп (в блоке цилиндров щуп проходит через успокоитель цепи ГРМ);
  • теперь можно вытащить цеп наверх вместе с успокоителями и нижней звездочкой;
  • после извлечения можно ставить новую цепь, менять другие изношенные элементы и детали, после чего выставить метки ГРМ.

Обратите внимание, установка коленвала в сервисное положение предполагает, что поршни будут на одном уровне между ВМТ (верхней точкой) и НМТ (нижней мертвой точкой)

По этой причине нужно сначала собрать цепь и успокоители еще перед установкой, а уже затем опускать ГРМ  на место установки.  Перед опусканием важно качественно обезжирить звездочку ГРМ, а также ступицу коленчатого вала

Когда менять цепь ГРМ на Пежо 308 (регламент и признаки замены)

Несмотря на то что внешне приводная цепь газораспределительного механизма атмосферника ЕР6 выглядит хлипенько, она способна исправно отработать минимум 150-170 тысяч при бережном отношении к двигателю и соблюдении технических регламентов. Так же отзываются и о цепи ГРМ для этого двигателя с турбиной, да и процесс замены отличается мало. Разница в некоторых нюансах в процессе замены и регулировки, а также допусках на износ.

Цепь ГРМ способна отходить 150-170 тыс. км.

Обрыв приводной цепи маловероятен, поэтому замена её рассматривается только при проявлении некоторых симптомов, порой косвенных.

Косвенные симптомы

Основными из них считаются:

  1. Повышенный «дизельный» шум при работе двигателя на холостых и малых оборотах.
  2. Двигатель начинает подтраивать и плохо запускаться.
  3. Растёт расход масла при норме в 0,25-0,5 л на 1000 км, наблюдается высокий расход бензина.
  4. Неустойчивая работа, провалы, двигатель внезапно глохнет.
  5. Бортовой компьютер может выдавать ошибку Antipollution system faulty и ряд профильных ошибок, связанных с системой газораспределения.

    Ошибка Antipollution system faulty может свидетельствовать о проблемах с цепью ГРМ.

  6. Может неожиданно загораться Check Engine, особенно в сырую и мокрую погоду.

Замена цепи ГРМ на двигателе ЕР6 (алгоритм работы)

Когда все инструменты и запчасти собраны, можно приступать к замене

Для этого желательно поставить автомобиль на подъёмник или поддомкратить передок, соблюдая все меры предосторожности. Перед началом работ снимаем минусовую клемму с АКБ, снимаем правое переднее колесо

После этого демонтируем защиту двигателя и правый пластиковый подкрылок. Далее чётко следуем заданному алгоритму:

  1. Снимаем воздушный фильтр, патрубки аккуратно отводим в сторону.

    Демонтируем воздушный фильтр двигателя.

  2. Снимаем декоративную пластиковую крышку, отключаем датчики положения распредвалов, снимаем клапанную крышку.

    Откручиваем защитную крышку двигателя и извлекаем катушки.

    Выкручиваем болты крепления крышки.

  3. При помощи воротка и головки на 18 проворачиваем коленвал до полного совпадения с метками на распредвалах снизу. В том случае, когда выставить валы по меткам не получилось с первого раза, вращать коленвал назад категорически не рекомендуется. Придётся сделать ещё два оборота и точно совместить метки.
  4. Устанавливаем нижний маркер (из набора для замены) в отверстие и фиксируем маховик.
  5. Вынимаем масляный щуп, откручиваем головкой на 16 подушку двигателя и слегка приподнимаем его.
  6. Устанавливается верхнее приспособление для фиксации меток распредвалов.

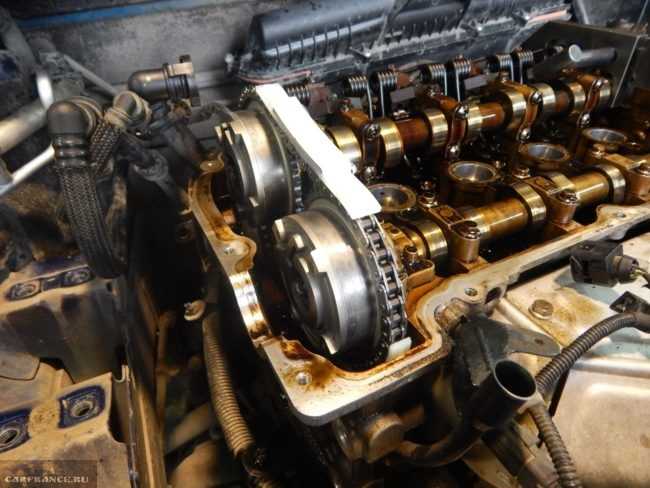

    Фиксируем распредвал спец инструментом.

  7. Откручиваем болт натяжения ремня генератора, снимаем ремень.

    Ослабляем болт натяжения ремня генератора и демонтируем ремень.

  8. Выкручиваем три болта фиксации приводного ролика помпы.

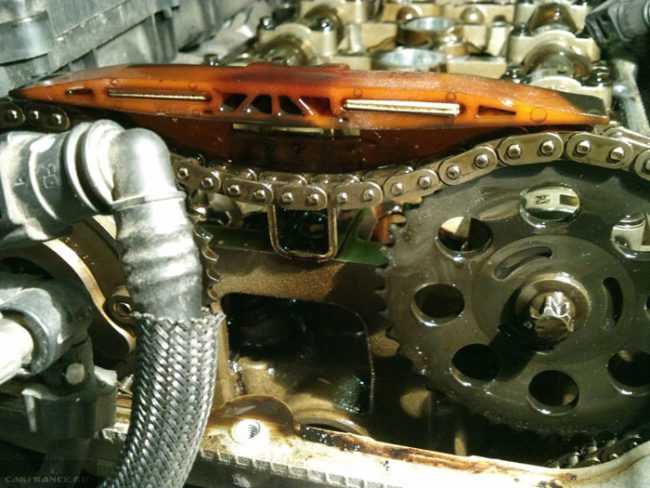

  9. Снимаем верхний успокоитель и натяжитель цепи, если он ещё не снят.
  10. Откручиваем болт крепления звёздочки впускного и выпускного распредвалов. При этом нужно следить, чтобы цепь со звёздочками не упала в картер двигателя.
  11. Устанавливаем переднее приспособление монтажным болтом и устанавливаем на него цепь.
  12. Откручиваем четыре болта крепления крышки ступицы коленвала.
  13. Снимаем ступицу.
  14. Вынимаем цепь ГРМ вместе с боковыми успокоителями.
  15. Снимаем приводную шестерню и сальник.
  16. Цепь снята, перед установкой нового комплекта необходимо промыть специальным обезжиривающим составом приводную звёздочку и ступицу коленвала.

    Цепь ГРМ, успокоители и шестерни сняты.

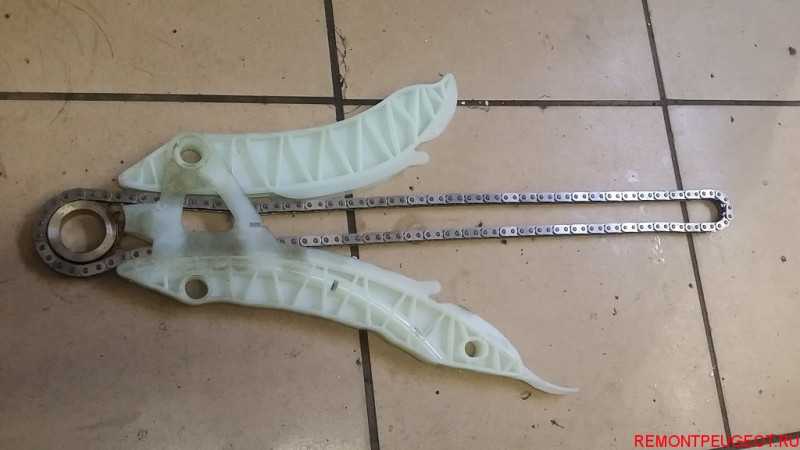

Для установки цепи необходимо собрать два боковых успокоителя и звёздочку вместе с цепью, только после этого устанавливать их на место. При установке звёздочек распредвалов не путаем местами фазовращатели — выпускной маркирован символами ЕХ30, а впускной — IN35. Перед фиксацией одноразовым болтом звёздочки коленвала, резьбу болта смазывают контрящим герметиком.

Вот так выглядит после замены.

Если приспособления были использованы правильно и по инструкции, после установки цепи метки совпадут, двигатель запустится без проблем. Удачной всем работы и солнечных дорог!
