Сколько датчиков кислорода на ваз 21124

Устройство датчиков на трансмиссии

На автомобиле Приора с 16-клапанным двигателем находятся несколько датчиков на трансмиссии, которые играют важную роль в работе системы управления двигателем и коробкой передач.

Датчик положения коленчатого вала отвечает за определение положения коленчатого вала двигателя. Он передает сигнал на ЭБУ (электронный блок управления), который использует эту информацию для определения положения поршня в цилиндре и регулировки времени искры в зажигании.

Датчик положения распределительного вала отслеживает положение вала нижнего распределительного механизма. Он передает информацию на ЭБУ, которая используется для установки фаз газораспределения и регулировки подачи топлива. Это позволяет обеспечить более эффективную работу двигателя и снизить выбросы вредных веществ в выхлопных газах.

Датчик скорости автомобиля (ABS) используется для определения скорости движения автомобиля. Он передает информацию на систему антиблокировки тормозов (ABS), которая использует эту информацию для определения степени заблокирования колес при торможении и регулировки тормозного давления для обеспечения максимального сцепления.

Важно отметить, что точное расположение датчиков на трансмиссии может различаться в зависимости от конкретной модификации автомобиля Приора с 16-клапанным двигателем. Поэтому рекомендуется обратиться к руководству по эксплуатации или обратиться к специалистам для получения подробной информации по конкретному автомобилю

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

Плавающие обороты на холостом ходу;
Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
Включите на несколько минут зажигание, а затем выключите его.
Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Неисправности каталитического нейтрализатора

Катализатор (он же каталитический нейтрализатор) предназначен для очищения выхлопных газов от вредных примесей, играет роль своеобразного фильтра. Внутри катализаторной банки находятся керамические или металлические соты, покрытие каталитическим слоем из драгоценного металла. Со временем сажа от выхлопных газов накапливается, забивает соты, и выпускные газы проходят через катализатор с трудом.

Прочистить каталитический нейтрализатор удается не всегда, во многих случаях он подлежит замене. Но так как катализатор стоит достаточно дорого, а забивается довольно быстро (часто преждевременный выход из строя происходит из-за некачественного бензина), многие автовладельцы стараются избавиться от этой детали различными способами:

удаляют каталитический элемент, выбив соты из банки;
вместо катализатора устанавливают пламегаситель;
если каталитический нейтрализатор является неотъемлемой частью коллектора, производят его замену на специальную вставку (stinger).

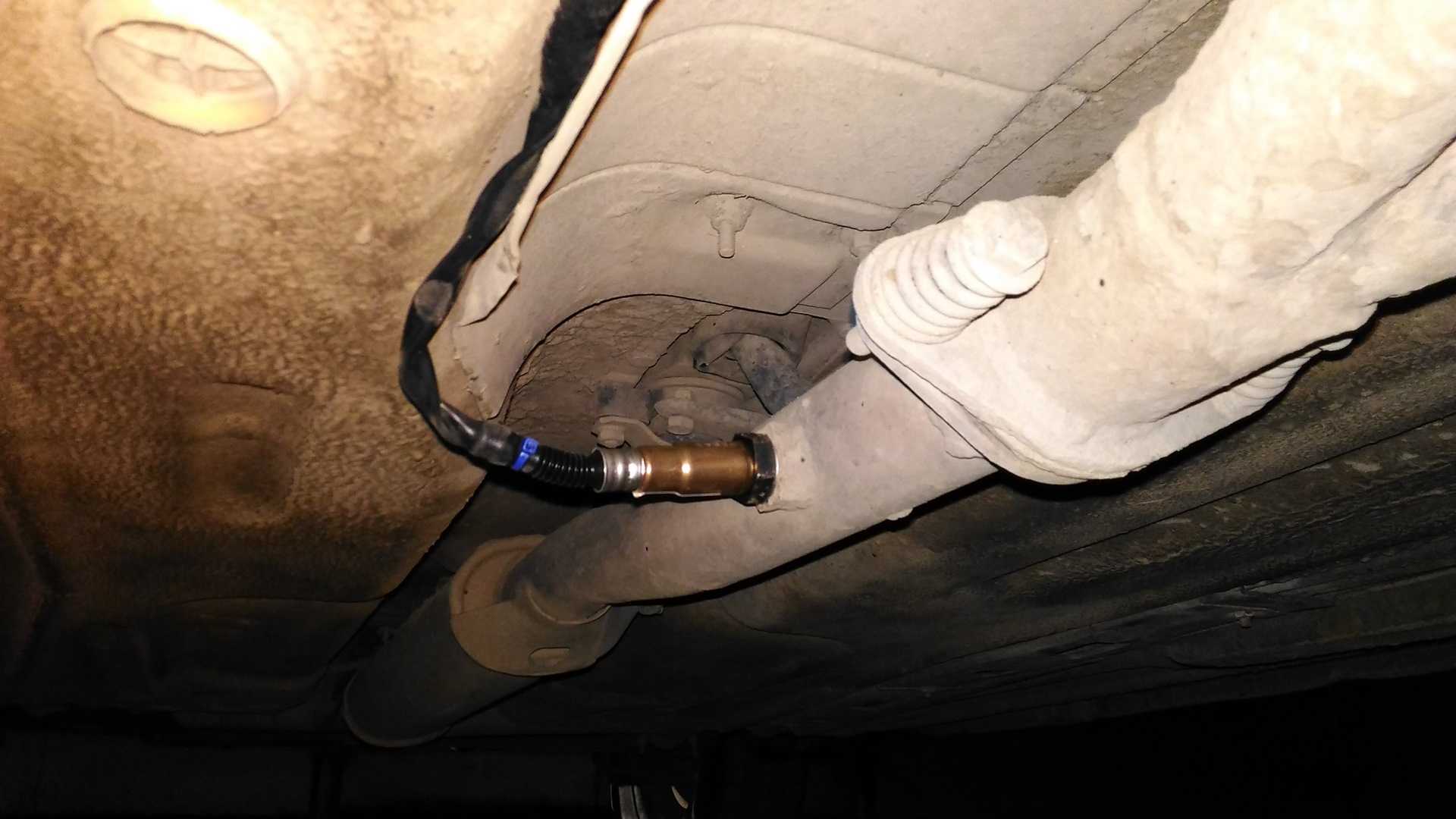

На автомобилях ВАЗ-2110 с двигателем 1.6 л устанавливается два кислородных датчика, и если удалить катализатор, то нижний лямбда-зонд зафиксирует повышенное содержание CO в отработанных газах, а лампа диагностики будет загораться, фиксируя ошибку. Просто отключить кислородный датчик не получится, лампа Check Engine все равно будет загораться. Чтобы избавиться от этой проблемы, применяется специальная обманка, которая представляет собой специальную проставку, дополненную сетчатым фильтром.

Обманка не уменьшает уровень токсичности в выхлопных газах, но ограничивает попадание выхлопа на сам лямбда-зонд, в результате датчика фиксирует нормальное содержание CO, и ошибка не загорается. Если и таким способом обмануть ЛЗ не удается, остается единственный выход – перепрошивать блок управления двигателем.

Описание кислородного датчика

Начнем с описания устройства. Предлагаем ознакомиться с его предназначением, устройством, а также принципом работы.

Предназначение и местоположение

Лямбда зонд ВАЗ 2110 во многом влияет на стабильное функционирование мотора, обеспечивая нормальную работу его параметров. Этот контроллер представляет собой электронное устройство, использующееся для определения объема кислорода, имеющегося в выхлопных газах. Это необходимо для того, чтобы уменьшить объем вредных примесей и элементов, которые содержатся в выхлопных газах. Для того, чтобы обеспечить необходимую пропорцию топливовоздушной смеси, что влияет на снижение концентрации примесей, в мотор должен поступать воздух в нужном количестве.

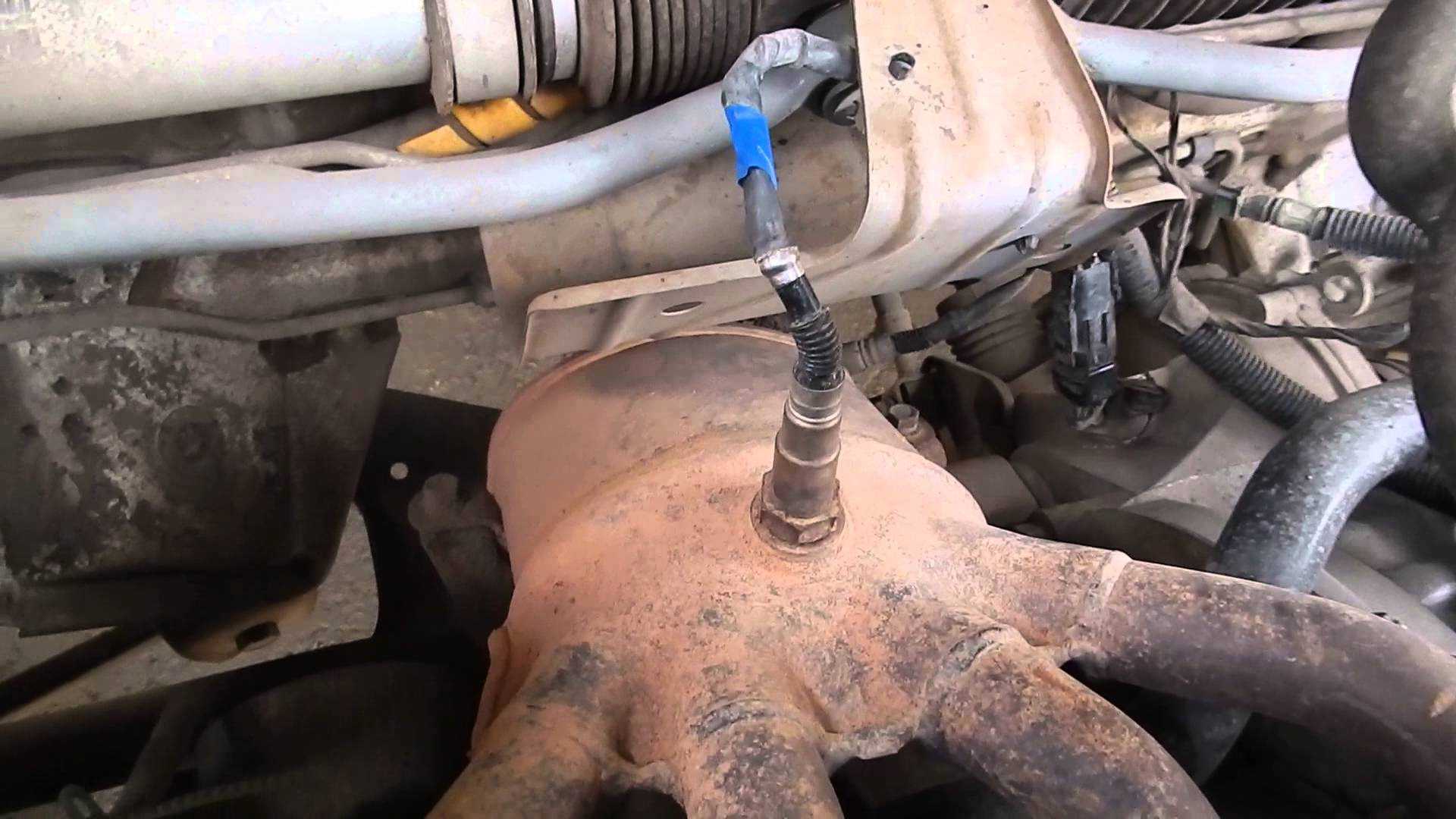

Место установки лямбда зонда

Этого удается достичь не всегда, причем причины могут быть разными. Если контроллер выходит из строя, то содержание монооксида углерода в выхлопных газах будет составлять около 3-7%, в то время как нормативом считается значение 0.3%. Что касается места расположения, то этот датчик на ВАЗ ставится на приемной трубе глушителя., снизу. Показания, которые фиксирует лямбда зонд, передаются на управляющий блок мотора. А уже ЭБУ, ориентируясь на них, производит регулировку состава горючей смеси, таким образом, выставляя необходимое время для фазы впрыска.

Устройство и принцип работы

Датчик кислорода ВАЗ 2110 состоит из следующих элементов:

стальной корпус;
изоляторный компонент, который производится из керамики;
уплотнительное колечко с проводкой и манжетами;
специальный чехол, в котором имеются отверстия для вентиляции;
керамический наконечник;
токопроводящий контакт;
специальный щиток, в котором также имеются отверстия, через которые выводятся газы;
спираль накаливания.

В основе устройства лежат два электрода — внутренний и внешний, первый выполняется из циркония, а второй — из платины. Циркониевый электрод контактирует непосредственно с выхлопными газами, а платиновый — с воздухом. Значения, которые получает контроллер, основаны на разнице потенциалов между этими элементами. Чтобы обеспечить оптимальную работу кислородного контроллера, устройство должно быть разогрето до 300-400 градусов (автор видео — канал MotorState).

Температура довольно высокая, она достигается в результате использования специального нагревательного компонента, который встроен в структуру лямбда зонда. Когда мотор запускается, управляющий блок производит регулировку состава горючей смеси, основываясь на показания других контроллеров, а не только лямбда зонда. В частности, речь идет о ДМРВ, датчике открытия дроссельной заслонки, температуры антифриза в системе и т.д. А на показания лямбда зонда блок управления начинает ссылаться только после того, когда устройство прогреется до рабочей температуры.

Виды

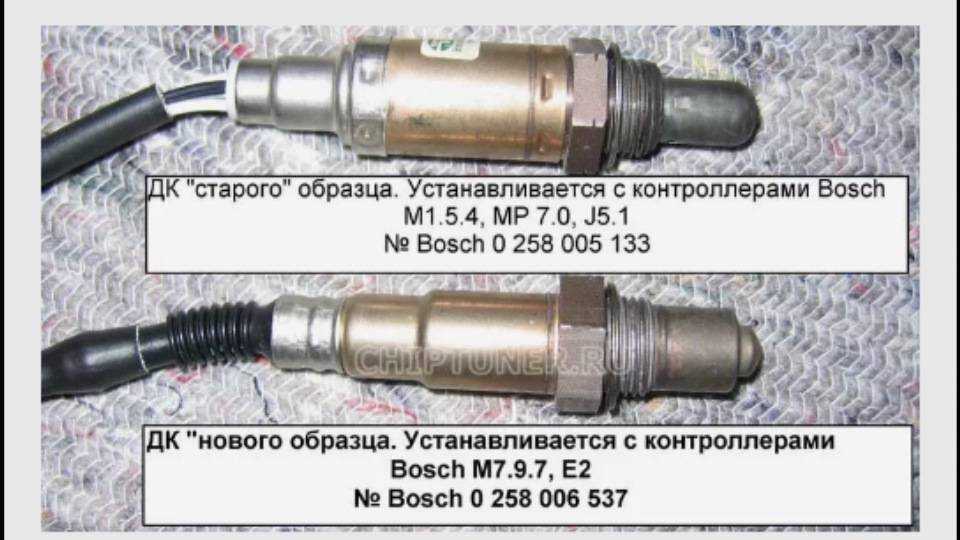

На первых инжекторных двигателях «Десяток» использовались штатные кислородные контроллеры от производителя Bosch. В 2004 году, когда эти модели авто стали оснащаться более современными системами впрыска, которые назывались Январь 7.2, Bosch М7.9.7, машины стали оборудоваться модернизированными версиями кислородных регуляторов ВАЗ. Последняя версия отличается от более ранней тем, что она оборудуется керамическим нагревательным элементом, благодаря которому достигается меньший объем потребления электроэнергии.

Но даже это позволило быстрее прогревать контроллер. В настоящее время компания Bosch занимается выпуском семи различных разновидностей кислородных датчиков с разной мощностью — на 12 и 18 Вт. Следует отметить, что между собой эти устройства отличаются, разве что, значениями потребляемой энергии и числом контактов. Во всем остальном они идентичны.

Когда на Приоре меняют ДД?

ДД снимают для проверки или замены в случае появления признаков его неисправности или диагностирования, выполненного на стенде проверки работы двигателя. Ремонту датчик не подлежит, и при поломке его надо менять. Когда ДД или электрическая цепь от него до контроллера выходят из строя, последний (блок управления) сигнализирует об этом водителю, включая на панели приборов контрольную лампу.

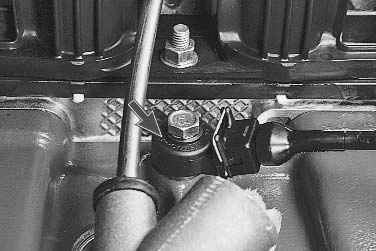

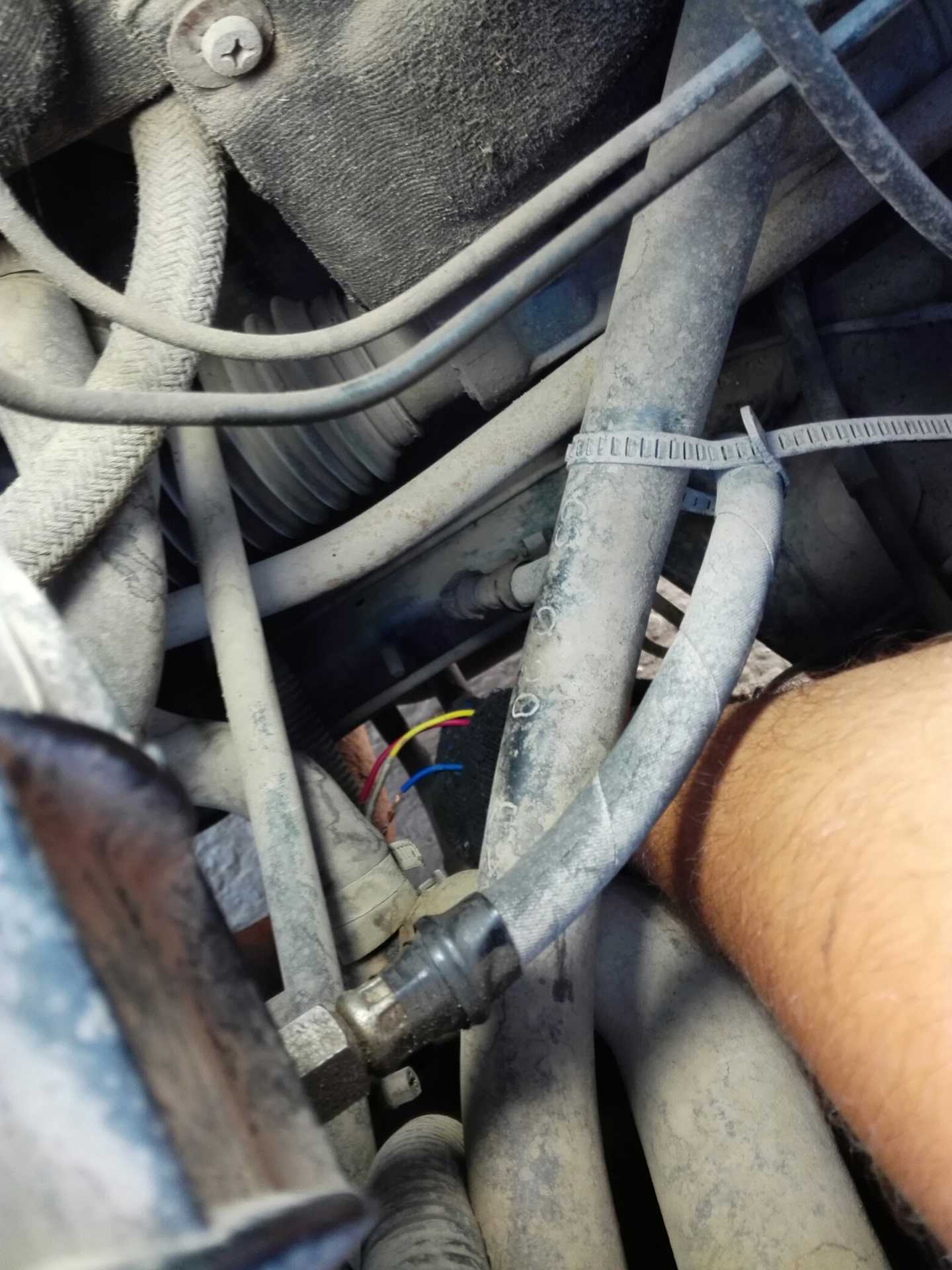

Фото снятия датчика детонации

Одновременно контроллер переходит на другой режим управления работой двигателя, называемый резервным, при котором у опережения зажигания постоянно поздний угол. Для этого режима характерны повышенный расход топлива и меньшая мощность двигателя.

Код ошибки, свидетельствующей о поломке ДД Приоры – 0327.

На фото — поломка датчика детонации

Появление этой ошибки является основной причиной, по которой датчик меняют. Однако в ряде случаев ДД может быть неисправен только частично, то есть будет работать, но неправильно. При этом контрольная лампа не зажжется, не будет выдаваться ошибка, но двигатель станет детонировать на определенных режимах. Однако причин для такой работы мотора может быть много, и при подозрении на неисправность ДД его снимают для проверки.

Демонтаж и замена датчика скорости

Чтобы добраться до него нужно иметь некоторые инструменты и немного времени. Из инструментов понадобятся:

Две отвертки: плоская и крестообразная.
Торцевая головка на 10.
Рукоять с трещоткой.

Чтобы попасть к местоположению необходимого элемента, нужно открутить хомуты и снять входной патрубок инжектора, который проложен от воздушного фильтра до дроссельного узла. Для этого следует открутить стяжные болты с обеих сторон патрубка, отвернуть болт тонкого шланга и снять всю конструкцию. После выполнения этих действий можно будет увидеть месторасположение датчика скорости.

Рекомендуем: Замена салонного фильтра системы отопления и кондиционирования Kia Spectra 2000-2011

После того как обзору датчика скорости ничего не мешает, можно его демонтировать.

Отключаем проводку, идущую к датчику от разъема питания.
При помощи головки на 10 и трещотки откручиваем гайку на шпильке.
Аккуратно вытягиваем корпус датчика из посадочного места

Если он плохо поддается демонтажу, для облегчения можно использовать плоскую отвертку.
Осторожно подденьте корпус снимаемого элемента снизу и достаньте его из коробки передач.
Далее устанавливаем новый датчик скорости и надежно фиксируем, предварительно смазав уплотнительную резинку машинным маслом.
Возвращаем в исходное положение патрубок воздуховода и закрепляем его.
Подключаем питание к аккумуляторной батарее.

Разновидности памяти ЭБУ

Для того чтобы выполнять свои функции, контроллеру приходится оперировать с множеством данных. Некоторые из них постоянно находятся в работе, другие загружаются периодически. Поэтому память поделена на три разновидности:

ППЗУ — программируемое постоянное запоминающее устройство. В нем находится так называемая прошивка — программа, управляющая параметрами работы двигателя, такими как момент впрыска топлива, управление опережением угла зажигания, холостым ходом, а также калибровочные данные. Этот вид памяти сохраняется при отсутствующем питании. Изменение данных производится при помощи перепрограммирования.
ОЗУ — оперативное запоминающее устройство. Выполняет ту же функцию, что и оперативная память обычного компьютера — временное хранение информации на протяжении одной рабочей сессии. В эту память поступают данные датчиков, в ней хранятся диагностические коды, а также промежуточная информация деятельности микропроцессора. Для ее работы требуется наличие электрического тока.

Как осуществить самостоятельную замену

Замена ДТОЖ Лады Приора производится только после вышеописанных подготовительных работ. С этой целью отсоединяют провода от детали вместе с клеммой и откручивают её. Удобнее всего это делать, используя глубокую головку на 19 мм. Как только датчик начнёт поддаваться, его откручивают и извлекают вручную.

Последовательность действий при замене детектора температуры:

Найти отрицательный провод и снять с аккумулятора;
Немного тосола нужно слить;
Отжать пластмассовые фиксаторы;
Разъединить провода;
Немного ослабить затяжку и аккуратно выкрутить его;
Заменить датчик и выполнить все действия в обратном порядке.
Долить тосол обратно.

Поменяй эту запчасть хотя бы раз, — и станет ясно, что особых сложностей процедура не представляет.

Проверка рхх мультиметром

Проверка тестером считается более точной, мультиметр используют для диагностики всех электронных блоков автомобиля. Узнайте, как проверить работоспособность регулятора и цепи питания по шагам.

Рабочее напряжение, которое поступает на контакты контроллера, должно соответствовать 20 В. Щупы мультиметра прикладываются к выходам колодки, если сигнал отсутствует, проверяется качество контактов на деталь, блок ЭБУ.

Исправность ДХХ вычисляется по параметру сопротивления. Тестер переводится в режим омметра, проверяется сопротивление обмотки датчика, которое должно быть на уровне 53 Ом, допустимое отклонение ±1 %.

Восстановление контролера проводится редко, средняя стоимость датчика 500 руб., срок эксплуатации от 3 лет. После установки новой детали необходимо откалибровать регулятор. Для этого включается зажигание, мотор переводится на холостой ход на 5–10 минут, останавливается. При повторном зажигании рхх откалибруется самостоятельно.

Датчик холостых оборотов для Приоры не относится к частым расходникам. Контроллер достаточно просто переустановить самостоятельно. Сложность может возникнуть при обрыве питания на подающую колодку. Ремонт электроцепи авто проводят в гараже если есть необходимый навык и знания, в противном случае рекомендуется обратиться в мастерскую.

Датчики неоценимые помощники

Ваз 2110 инжектор датчик коленвала

Как и говорилось выше, электронная система не справлялась бы со всеми возложенными задачами, если бы не датчики. Именно они передают на главный блок информацию, необходимую всей системе инжектора.

Регулятор воздуха

Ваз 2110 инжектор датчик температуры

Для того чтобы узнать, сколько топлива нужно подать в двигатель ЭСУД необходимо знать, сколько воздуха в него поступает, ведь эти два элемента взаимосвязаны. Из количества воздуха определяется количество бензина. И за определение количества воздуха отвечает обычно датчик воздуха, который измеряет количество всасываемого двигателем воздуха в кг/ч. Основные недостатки ДМРВ:

Влага, которая поступает с воздухом (она мешает нормально функционировать);
Завышение показаний, что происходит в большинстве случаев на малых оборотах (как правило, завышение не переваливает черту в 10-20 процентов);

Ваз 2110 инжектор датчик топлива

Неравномерная работа автомобильного агрегата на холостом ходу;
Проблемы с запуском двигателя;
Неожиданная остановка мотора после мощностного режима;
Увеличение расхода топлива и т. д.

Принцип работы регулятора воздуха:

Регулятор данного типа имеет 3 чувствительных элемента в своей конструкции. Они устанавливаются в потоке всасываемого воздуха и один из элементов определяет температуру воздуха, а остальные 2 – нагреваются до установленных температур.
Расход воздуха определяется путем измерения мощности электричества, которая поддерживает заданные температуры.
Регулятор воздуха наделен также специальной сеткой, которая также устанавливается в потоке всасываемого воздуха.

Ваз 2110 инжектор датчик холостого хода

Таким образом, данные от регулятора поступают на контроллер, который использует уже свои данные и таблицы, соответствующие сигналу массового расхода топлива.

Датчик включения вентилятора

Ваз 2110 инжектор датчика уровня топлива

Этот датчик предназначен для включения вентилятора, который охлаждает двигатель автомобиля Ваз 2110. Имеет свои преимущества:

Сверхнадежность, которая обеспечивается твердым наполнителем, расширяющимся при повышении температуры;
Датчик включения вентилятора наделен подпружиненным рычагом, который полностью исключает различные дефекты;
Регулятор исключает образование искр, который может происходить в результате мгновенного соединения контактов;
Надежная конструкция датчика (если покупать качественный) позволяет увеличить эксплуатационный срок службы на много лет).

Ваз 2110 инжектор датчики неисправности

Принцип работы данного датчика заключается не только в том, что он дает возможность вентилятору быстрее включаться. Этот регулятор позволяет работать вентилятору даже при движении на скорости.

Датчик коленвала

Этот датчик является основным и по его показаниям определяется время подачи искры и топлива. Представляет деталь собой кусок магнита с катушкой тонкого провода. Преимущества:

Выносливый;
Работает в паре со шкивом коленвала;
Когда выходит из строя, двигатель останавливается или ограничивает обороты до 3500 об/мин.

Регулятор устанавливается на корпусе масляного насоса и находится от вершины зубцов шкива на расстоянии 1 мм.

Датчик температуры ОЖ

Ваз 2110 инжектор датчики температуры

Является сродни подсосу на карбюраторных двигателях. Другими словами, основным функциональным назначением данного датчика является регулировка топлива – чем холоднее двигатель автомобиль, тем богаче будет топливо. Кроме того, данный датчик формирует команды, связанные с включением вентилятора. Очень надежен и необходим. Основные неисправности:

Нарушение электрического контакта внутри самого регулятора;
Нарушение изоляции проводов, находящихся вблизи троса акселератора;
Датчик может отказать в работе, если вентилятор включится на холодном двигателе;
Возможны трудности с запуском горячего двигателя;
Возможен повышенный расход топлива, если датчик выходит из строя.

Датчик скорости

Подает информацию на контроллер, касательно скорости автомобиля. Надежен, хотя и не так, как остальные регуляторы. Основные неисправности:

При выходе из строя этого датчика возможно ухудшение ездовых характеристик, хотя и незначительное;
Двигатель может глохнуть на холостых оборотах.

Особенности системы охлаждения двигателя ВАЗ-21124 автомобиля ВАЗ-2110

Система охлаждения двигателя ВАЗ-21124 отличается от системы охлаждения двигателя ВАЗ-2111 и ВАЗ2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца и расширительным бачком увеличенного размера. Датчик указателя уровня охлаждающей жидкости в расширительном бачке не ставится.

Система охлаждения двигателя ВАЗ-21124 — жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов. Насос обеспечивает циркуляцию охлаждающей жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат в радиатор, где отдает тепло охлаждающему воздуху. Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции, а движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции. В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Герметичность системы обеспечивается впускным и выпускным клапаном, расположенным в крышке расширительного бачка. Выпускной клапан поддерживает повышенное давление в системе на горячем двигателе, за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Электровентилятор включается через реле по сигналу контроллера.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера.

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала ремнем ГРМ. Корпус насоса алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы.

Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитсодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе.

Перераспределением потоков жидкости управляет термостат.

Термостат имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора, и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя.

Замену термостата можно посмотреть в статье — «Снятие и проверка термостата».

Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «MAX» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотводящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга. На радиаторе установлен кожух с электровентилятором. В нижней части правого бачка находится сливная пробка.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

Особенности принципа работы ДПРВ на Приоре

Следует отметить, что на Приорах используется два вида датчиков распредвала. Для двигателей 21114 на 8 клапанов он имеет следующий вид, как показано на фото ниже.

Они называются торцевыми. Ниже представлена схема с обозначением номеров оригинальных деталей.

Для 16-клапанных автомобилей Приора этот датчик имеет другой вид. Основное отличие заключается в наличии прорези (щели) с торцевой части. За счет этой щели такие изделия получили название щелевые. Ниже на фото показан внешний вид элемента.

Схема с обозначением датчика и его крепежных элементов представлена ниже.

Отличие между устройствами заключается не только в конструкции, но и месте их расположения, но об этом можно узнать детально ниже. Далее перейдем к рассмотрению принципа работы таких элементов. В основе их принципа работы используется знакомый многим с уроков физики эффект Холла. Чтобы обновить знания, ниже представлена соответствующая иллюстрация.

Оба датчика, используемые на Приорах, имеют идентичный принцип работы, поэтому далее рассмотрим, как они функционируют на примере 16-ти клапанных двигателей.

На зубчатом шкиве распредвала имеется металлический диск (он называется задающим). Конструкция этого диска не сплошная, а с прорезью. Ниже на фото показан шкив с задающим диском внутри

Важно понимать, что такая конструкция используется на Приорах с двигателями на 16 клапанов.
В наконечнике датчика имеется паз (щель), через который проходит обод диска во время работы двигателя.
Когда через паз датчика проходит прорезь задающего диска, то на контроллер (ЭБУ) подается импульс низкого напряжения порядка 0В. Это свидетельствует о том, что поршень первого цилиндра находится в конце такта сжатия.

На Приоре с двигателем 21114 установлен распредвал с кулачком, посредством которого и определяется положение фаз газораспределения.

Важно отметить, что датчики положения распредвала бывают индуктивного и цифрового типа. На Приорах используются устройства второго типа, которые отличаются высокой точностью и возможностью определения положения распредвала в момент запуска двигателя

Датчик положения распредвала имеет три контакта. Два из них — питание (плюс и минус) ДПКВ, а третий сигнальный, по которому ЭБУ определяет положение распределительного вала в определенный момент времени.

Артикулы

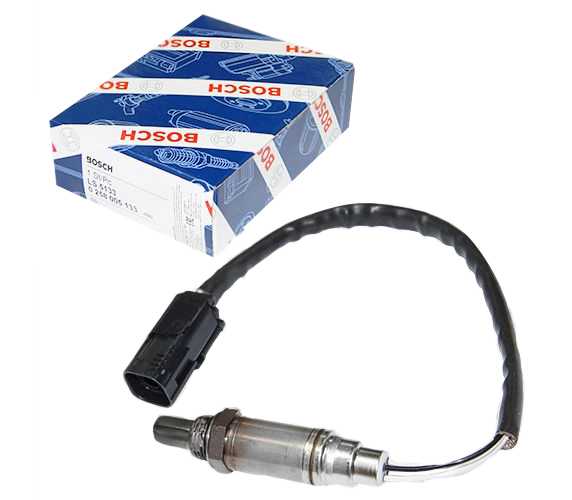

Для датчиков кислорода сначала использовалось обозначение 21120-3850010. Затем появился артикул с цифрами 1118 (см. фото). Похоже, он относится к датчику нового типа. Проще будет использовать артикулы BOSCH.

Выхлопная система двигателя ВАЗ-21120

Перечислим артикулы остальных датчиков:

ДМРВ (21124 или 21120): 21083-1130010-01, -10, -20;
ДМРВ (мотор 21120 c ЭБУ Январь 4.1): 2112-1130010, -01;
ДПДЗ : 2112-1148200;
РХХ: 2112-1148300-02;
ДПКВ : 2112-3847010, -01, -03, -04;
ДТОЖ : 2112-3851010, -01, -02, -05;
Датчик скорости : 2110-3843010-13, -18;
ДПРВ : 2112-3706040, -02, -03;
ДД: 2112-3855020, -01, -02, -03;
Датчик давления масла: 2106-3829010, -01, -02;
Датчик уровня тосола : 2110-3839310-10, -11, -12, -13, -14;
Датчик указателя температуры охлаждающей жидкости: 2101-3808600, -02, 2106-3828010.

Три последних датчика к блоку ЭБУ не подключаются. Зато может быть подключён датчик неровной дороги (2123-1413130). На работу двигателя он влияет, хотя и закреплён на кузове.

Вообще на хэтчбеках ВАЗ-2112 датчики могут использоваться другие – не те, что указаны в списке. Но тогда речь идёт о 8-клапаннике. А всё, что мы указали, относится к 16-ти клапанам, вот схема этого двигателя.

Неисправности системы впрыска топлива ВАЗ 2170

На автомобилях применяется система распределенного впрыска топлива. Распределенным впрыск называется потому, что топливо впрыскивается в каждый цилиндр отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ходовых качеств и топливной экономичности автомобиля.

В системе впрыска топлива двигателя ВАЗ-21126 с обратной связью в системе выпуска установлены каталитический нейтрализатор отработавших газов и два датчика концентрации кислорода, которые и обеспечивают обратную связь. Датчики отслеживают содержание кислорода в отработавших газах, а электронный блок управления по их сигналам поддерживает такое соотношение воздуха и топлива, при котором нейтрализатор работает наиболее эффективно.

Предупреждения

Прежде чем снимать любые узлы системы управления впрыском, отсоедините провод от клеммы «минус» аккумуляторной батареи.

Аккумуляторную батарею отсоединяйте только при выключенном зажигании.

Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

При зарядке отсоединяйте аккумуляторную батарею от бортовой сети автомобиля.

Не допускайте нагрева электронного блока управления (ЭБУ) выше 65 °С в рабочем состоянии и выше 80 °С в нерабочем (например, в сушильной камере после покраски). Если эта температура будет превышена, надо снять ЭБУ с автомобиля.

Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.

Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ.

Все измерения напряжения выполняйте цифровым вольтметром, внутреннее сопротивление которого не менее 10 МОм.

Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. чтобы не допустить повреждений ЭБУ электростатическим разрядом:

– не прикасайтесь руками к штекерам ЭБУ или электронным компонентам на его платах;

– при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.

При работе в дождливую погоду не допускайте попадания воды на электронные компоненты системы впрыска топлива.

Проверку системы впрыска проведите в следующем порядке.

1. Проверьте соединение с «массой» двигателя и аккумуляторной батареи.

2. Проверьте регулятор давления, топливный фильтр и топливный насос.

3. Проверьте предохранители и реле включения элементов системы впрыска.

4. Проверьте надежность контактов колодок с проводами элементов системы впрыска.

5. Проверьте датчики системы впрыска.

Подавляющее большинство неисправностей системы впрыска топлива вызвано отказом следующих ее датчиков:

– положения коленчатого вала — полный отказ системы впрыска, двигатель не пускается;

– положения распределительного вала (датчик фаз) – переход на синхронную работу форсунок, ухудшение эксплуатационных качеств (динамика, расход топлива);

– массового расхода воздуха — увеличение расхода топлива, значительное ухудшение динамики, рывки и провалы, проблемы с пуском двигателя;

– положения дроссельной заслонки — потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;

– температуры охлаждающей жидкости — трудности с пуском в мороз. Приходится прогревать двигатель, поддерживая обороты педалью акселератора. При перегреве существенно снижается мощность, появляется детонация;

– концентрации кислорода (лямбда-зонд) – увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу (только на автомобилях, оборудованных каталитическим нейтрализатором). Возможно повреждение каталитического нейтрализатора отработавших газов;

– детонации — двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации;

– скорости автомобиля — возможно ухудшение динамических качеств автомобиля в режимах с использованием максимальной мощности (интенсивный разгон);

– неровной дороги — ухудшение эксплуатационных показателей двигателя на неровной дороге.

Видео про «Неисправности системы впрыска топлива» для ВАЗ 2170

Замена регулятора давления топлива. ВАЗ 2110, Ваз 2112 — 2115, Лада Калина, Лада Приора, Гранта.

Пропуски зажигания причины

Проблемы с катализатором ВАЗ!
