Не работает спидометр ваз 2112 16 клапанов

Отказ системы стабилизации и управления

Причины отказа

Неисправный датчик скорости на ВАЗ 2112 может привести к отказу системы стабилизации и управления, особенно в случаях, когда автомобиль едет с высокой скоростью. В такой ситуации система получает неверные данные о скорости, что может привести к потере контроля над автомобилем.

Последствия отказа системы стабилизации и управления

Отказ системы стабилизации и управления на ВАЗ 2112 может привести к серьезным последствиям. В первую очередь, это увеличит вероятность возникновения аварии, особенно при скоростях выше 100 км/ч и в сложных дорожных условиях. Кроме того, отказ системы может привести к износу шин, подвески, системы рулевого управления и других узлов автомобиля, что может повлечь за собой крупные ремонтные затраты.

Как предотвратить отказ системы стабилизации и управления

Для предотвращения отказа системы стабилизации и управления на ВАЗ 2112 необходимо регулярно производить техническое обслуживание автомобиля, контролировать правильность установки и состояние датчика скорости, а также соблюдать правила дорожного движения и не превышать допустимые скорости. Также рекомендуется обращаться к квалифицированным специалистам и устранять неисправности в системе своевременно.

• Регулярно проверять и обслуживать автомобиль
• Контролировать состояние датчика скорости
• Соблюдать правила дорожного движения и не превышать скорость
• Обращаться к квалифицированным специалистам при необходимости

Почему не работает спидометр на ВАЗ-2112: основные причины на 16 клапанном двигателе

Когда на хэтчбеке ВАЗ-2112 не работает спидометр, причины могут быть разными. Обычно стремятся чинить приборку, тогда как неисправным оказывается датчик скорости. Неисправность этого датчика блок ЭБУ распознаёт с трудом, и лампа CHECK не включается. Факт поломки датчика скорости приходится выявлять по признакам: холостые обороты всегда остаются низкими, и при переключении передач мотор глохнет. Дальше эти нюансы рассмотрены подробнее, но речь пойдёт только о 16-клапанниках.

Если не работают все приборы, тогда «виноват» один предохранитель. На видео показано, какой именно.

Расположение всех элементов

На автомобилях ВАЗ 2110-2112 электронные датчики размещены таким образом:

1. Контроль температуры охлаждающей жидкости. Установлен в большом патрубке, выходящем из двигателя с правой стороны (по ходу движения).
2. Устройство ДМРВ для измерения количества воздуха, идущего на приготовление смеси, находится внутри воздуховода. Соединяет воздушный фильтр с блоком дроссельной заслонки.
3. Прибор, определяющий положение поршней в цилиндрах по коленчатому валу, размещен с левой стороны вплотную к зубчатому шкиву.
4. Датчик, реагирующий на детонацию, встроен спереди в блок цилиндров.
5. Лямбда-зонд, улавливающий количество кислорода в выхлопных газах, вмонтирован в первую часть трубы выпускного тракта.
6. Контроль положения воздушной заслонки осуществляется с помощью приборчика, механически соединенного с ее осью.
7. В моделях ВАЗ 2112 с 16-клапанным силовым агрегатом имеется датчик, контролирующий распределение фаз. Установлен в головке цилиндров, рядом со впускным распределительным валом.
8. Датчик скорости 2110 встроен сверху в корпус коробки передач, где раньше находился гибкий вал привода спидометра.

От всех электронных приборов контроля к процессору идут провода, которые необходимо периодически проверять, поскольку нарушение изоляции зачастую становится причиной замены самих измерительных элементов. Естественно, такая замена датчика скорости ВАЗ 2110 или другого прибора не даст результата без установки новой проводки.

Разъёмы приборной панели и контакты спидометра

Приборка, а также спидометр на ВАЗ-2112 могут не работать, когда они отключены от «массы» или от питания. Знайте, что спидометр получает питание отдельно от панели приборов. К «массе» это относится тоже. Распайка:

• Х2-2: +12V на спидометр;
• Х2-3: «масса» спидометра;
• Х1-9, Х1-10: питание приборки;
• Х1-1: «масса» приборки.

Разъём Х2 окрашен в красный цвет, Х1 – в белый. Клеммы 8 и 9 в разъёме Х2 – это выход и вход спидометра. Выход подключают к бортовому компьютеру.

Обе клеммы (Х1-9 и Х2-2) соединены с одним проводом – оранжевым. Эта линия защищена предохранителем, установленным в главном монтажном блоке (F19).

Как снять приборку

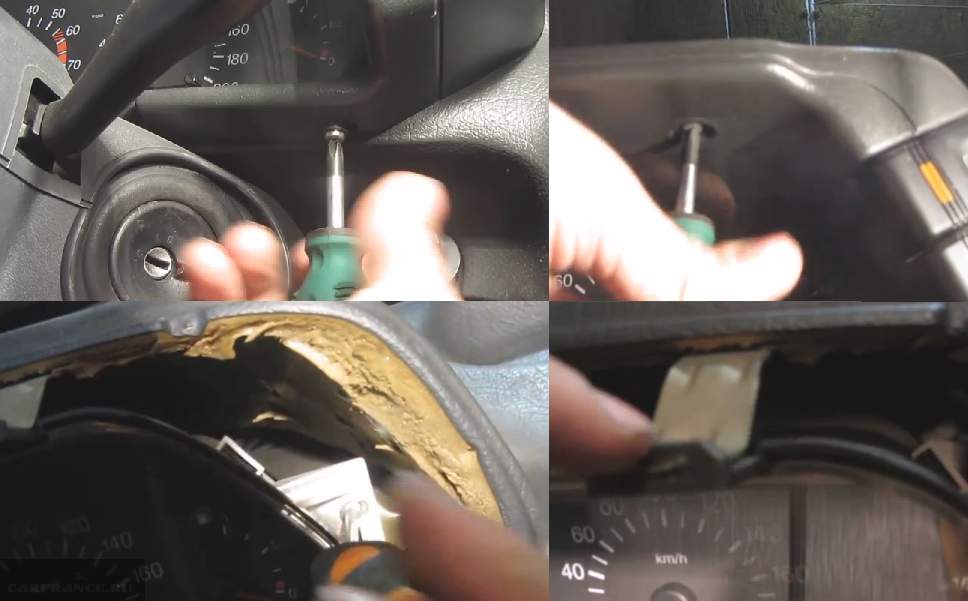

Сначала отключаем минусовую клемму АКБ. Затем отвёрткой откручиваем 4 самореза ( фото 1 и 2 ), чтобы снять рамку со стеклом.

Демонтаж приборной панели

На втором шаге откручивают два самореза, удерживающих приборную панель на месте ( фото 3 ). Дальше сжимают кронштейны-лепестки, чтобы снять приборку полностью.

1. Если подключить АКБ и включить зажигание, оранжевый шнур (разъёмы X1 и X2) должен получать напряжение «+12»;
2. Наличие «массы» на клемме Х2-2 – тоже очень важный показатель;
3. Серый шнур (клемма Х2-9) обычно звонится, как «+12», и в редких случаях – как «масса». При движении на этой клемме должны появляться импульсы.

Иногда поступают так: делают отвод от клеммы 9, и, не включая передачу, перемещают (толкают) авто. Мотор при этом остаётся заглушен. На отводе появятся импульсы, выявляемые даже вольтметром. Сам вольтметр должен быть стрелочным.

Починить неисправный спидометр не получится – проще будет заменить его. Но сначала нужно точно выяснить, что проблема была именно в нём.

Некоторые рекомендации

1. Поиск причины неработоспособности спидометра следует начинать с внешнего осмотра ДС и проводов, идущих к нему. Провода нередко рвутся в непосредственной близости от штекера.
2. Если датчик скорости покрыт слоем грязи или замаслен, необходимо его снять, протереть, установить на место и еще раз проверить показания спидометра. Возможно, после этого стрелка прибора опять начнет нормально показывать скорость.
3. Если разобраться с неисправностью самостоятельно не удается, следует обратиться в автосервис к электрику.

Датчик скорости

Карбюраторные модели применяют тросовую механическую систему работы спидометра, потому датчика скорости тут нет. Он просто не нужен.

Почему не работает спидометр на ваз 2110, основные причины неисправностей

Приборы в автомобиле помогают ориентироваться водителю в дорожной обстановке и следить за работой узлов и агрегатов

Спидометр – важное устройство, расположенное в центральной части щитка приборов. Его стрелка показывает скорость движения автомобиля. Если спидометр не работает, то водитель подвергает себя и пассажиров опасности

Кроме того, он может получить штраф за превышение скорости от сотрудников ГИБДД. Исправная работа прибора поможет избежать неприятностей на дороге

Если спидометр не работает, то водитель подвергает себя и пассажиров опасности. Кроме того, он может получить штраф за превышение скорости от сотрудников ГИБДД. Исправная работа прибора поможет избежать неприятностей на дороге.

В этой статье разберём детальнее причины отказа спидометра на ВАЗ 2110 и способы их устранения.

Признаки поломки спидометра

Основные признаки неработающего спидометра такие:

• при движении автомобиля стрелка остаётся на месте;
• во время движения стрелка дёргается или застывает на месте;
• спидометр работает, пока двигатель не прогрет до рабочей температуры, а позже стрелка замирает и не двигается.Спидометр занимает центральную часть приборного щитка. Стрелка прибора показывает скорость движения автомобиля

При появлении описанных признаков следует проверить работу спидометра, найти причину и устранить её. Диагностика и ремонт приборов на ВАЗ 2110 с инжектором и карбюратором проводится по-разному.

Причины неисправности на ВАЗ 2110 с карбюратором

В «десятке» с карбюратором крутящий момент передаётся от шестерни в коробке переключения передач (КПП) через гибкий вал на механизм спидометра. В большинстве случаев именно вал может быть причиной неисправности.

Гибкий привод в оболочке — основная причина неисправности спидометра

Если перестал работать спидометр, в первую очередь проверяют места крепления гибкого привода. Подтяните гайки.

Если и после подтяжки спидометр не работает, то, вероятно, произошёл обрыв вала или возникла поломка в механизме на приборном щитке. В этом случае гибкий вал подлежит замене. Такой ремонт можно выполнить своими руками.

При установке нового привода избегайте сильных изгибов. Неверная установка вала приведёт к возникновению неприятного стука.

Если с гибким валом и механизмом приборного щитка всё в порядке, то проблема в шестерёнке. Она расположена внутри КПП. Такой ремонт рекомендуем проводить на СТО.

Почему не работает на «десятке» с инжектором

На ВАЗ 2110 с инжектором установлен электронный спидометр. Он размещён на приборном щитке. Если неисправность в нём, то меняют щиток в сборе. Запчасти для ремонта не поставляются отдельно. Но в 90% случаев неисправность скрыта в другом месте.

Датчик скорости с проводком подходит на ВАЗ 2110, 2109, 2112, 2113

На спидометр ВАЗ 2110 приходит управляющий сигнал с датчика скорости (ДС). Он вкручен в коробку переключения передач автомобиля. Крутящий момент передаётся через две шестерёнки, установленные на валу КПП.

Первая причина – загрязнение датчика скорости. Подкапотное пространство ВАЗ 2110 не отличается чистотой. Грязь и масло могут стать причиной того, что спидометр глючит. Поломка устраняется промывкой и просушкой ДС.

Датчик скорости расположен на коробке переключения передач. Добраться к нему удобнее сверху, а не с низу автомобиля

Вторая распространённая причина – это плохой контакт или его полное отсутствие. Необходимо проверить проводку, контакты на соединительных фишках, предохранитель в монтажном блоке. Если с контактами и проводами всё в порядке, то проверить сам датчик скорости.

Неработающий ДС – это третья причина, по которой может не работать спидометр на «десятке». Диагностику датчика самостоятельно делают так:

1. Выкручивают датчик из коробки переключения передач.
2. Подсоединяют к приводу датчика шуруповёрт или дрель.
3. Включают зажигание.
4. Вращают привод датчика против часовой стрелки.

Если стрелка двигается, то датчик исправный, а причину неработающего спидометра надо искать внутри КПП. Её неопытный водитель устранить сам не в силах. В этой ситуации обратитесь на станцию техобслуживания. Если стрелка стоит на месте – меняйте датчик.

Провести самостоятельную диагностику и устранение большинства причин неработающего спидометра на ВАЗ 2110 под силу каждому. Но если нет уверенности в собственных силах или проблема скрыта в коробке переключения передач, то лучше прибегнуть к помощи специалистов по ремонту автомобилей. Помните: превышение скорости – основная причина ДТП!

• Александр
• Распечатать

Подготовка к замене

Для того, чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно — нормальное функционирование спидометра, к этому процессу следует правильно подготовиться.

Во-первых, на ВАЗ 2110 замена ДС подразумевает покупку нового контроллера

Приобретая новый регулятор, необходимо обратить внимание на то, чтобы каждый разъем, расположенный в конструкции колодки, имел определенные обозначения. На нем должны быть символы «-», «А» и «+», а не цифры. В принципе, в данном случае особой разницы между этими вариантами нет, то при подсоединении разъема у вас возникнет меньше проблем с распиновкой

Если вы никогда не сталкивались с подобным процессом, такая распиновка позволит вам закончить его правильно

В принципе, в данном случае особой разницы между этими вариантами нет, то при подсоединении разъема у вас возникнет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, такая распиновка позволит вам закончить его правильно.

Распиновка разъема контроллера

Еще один, не менее важный нюанс. Покупать необходимо то устройство, которое оснащается металлическим штоком. Данный шток позволит прослужить не менее полугода, чего не скажешь о регуляторах с пластиковыми штоками. Помимо этого, при покупке обязательно необходимо проверить, вращается ли шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, также он должен быть оснащен шайбой.

Распиновка проводки, на что обращать особое внимание используя в работе мультиметр

Обращаем внимание на распиновку внутри колодки. При включенном зажигании с помощью мультиметра определяем, к какому разъему какой провод подключается. Если вы подключили провод на разъем «плюс», а мультиметр показывает «минус», значит следует срочно поменять полярность

Поэтому и желательно брать колодку с соответствующими обозначениями. Но если такого не оказалось, можно взять и обычную. В данном случае распиновка следующая — 1 — это «+», 2 — это «выход сигнала, а 3 — это «-«

Если вы подключили провод на разъем «плюс», а мультиметр показывает «минус», значит следует срочно поменять полярность. Поэтому и желательно брать колодку с соответствующими обозначениями. Но если такого не оказалось, можно взять и обычную. В данном случае распиновка следующая — 1 — это «+», 2 — это «выход сигнала, а 3 — это «-«.

Распиновка датчика скорости

Если разбираться с подключением датчика скорости, то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться

При этом очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться

При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Ремонт и замена

Демонтаж производим по схеме:

1. Обесточиваем машину, сняв разъем «-» с АКБ;
2. Отсоединяем от датчика разъем проводов, и запоминаем, какова их распиновка;
3. Сам датчик откручиваем рукой. Если не получается, используем ключ 21 или 22 (могут быть конструкционные различия);
4. Заодно проверяем, как себя чувствует привод. После снятия датчика нужно открутить гайку, при помощи которой привод прикреплен к КПП. Извлекать нужно очень аккуратно, так как уронив шток в коробку передач, придется разбирать и ее. Новый привод имеет резиновое кольцо, которое перед установкой смазывают трансмиссионным маслом.

Новые приборы устанавливаем, соблюдая обратную последовательность. Снова-таки – особое значение имеет распиновка проводов.

Внутри колодки смотрим как обозначена распиновка. И с помощью мультиметра при включенном зажигании определяем, на какой разъем идет подключение какого провода.

Если мультиметр показывает «минус», а этот провод вы подключили на разъем плюс, значит нужно срочно поменять полюсность. Вот в этом отношении лучше брать ту колодку, что мы советуем.

Но если такового не оказалось, можно и обычную. В этом случае распиновка такова: 1 – «+», 2 – выход сигнала, 3 – «-».

Проверяется привод, а также работа в целом во время движения автомобиля, или при вывешенных передних колесах.

Замена датчика скорости ВАЗ 2110

Основная причина неполадок спидометра – отказ датчика скорости, и если ДС неисправен, его необходимо поменять. На «десятке» ВАЗ заменить датчик несложно, практически любой водитель эту работу может выполнить самостоятельно. Особенно просто производится операция на машине с 8-клапанным двигателем. Приступаем к замене:

• ставим автомобиль на ровной горизонтальной плоскости, без ямы или автоподъемника здесь можно обойтись;
• находим датчик – он располагается сверху на корпусе коробки передач, неподалеку от масляного щупа;

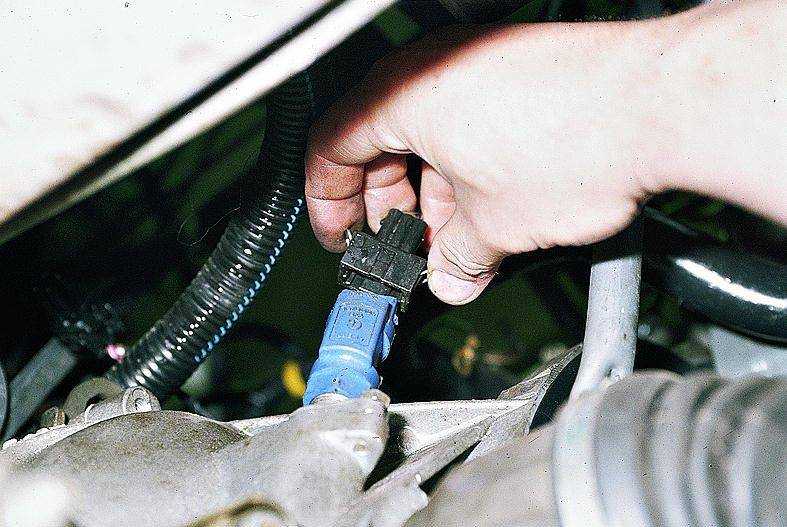

• чтобы отсоединить штекер от датчика, надавливаем на скобу фиксатора;

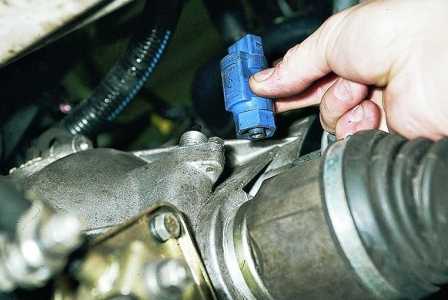

• ключом на 22 против часовой стрелки отворачиваем сам датчик, часто ДС отворачивается усилием руки;
• устанавливая новую деталь, применяем усилие руки, заворачивать ДС ключом не рекомендуется, можно поломать деталь или сорвать резьбу.

При установке ставим на место разъем, он должен установиться на место со щелчком, на этом работу можно считать законченной. При достаточной сноровке такая операция выполняется за 5-10 минут.

Нередко автовладельцы встречаются с проблемой, когда после замены датчика стрелка спидометра начинает «врать» – показывать не ту скорость. Следует учесть, что для ВАЗ «десятки» разработаны несколько типов ДС, и они имеют разные каталожные номера

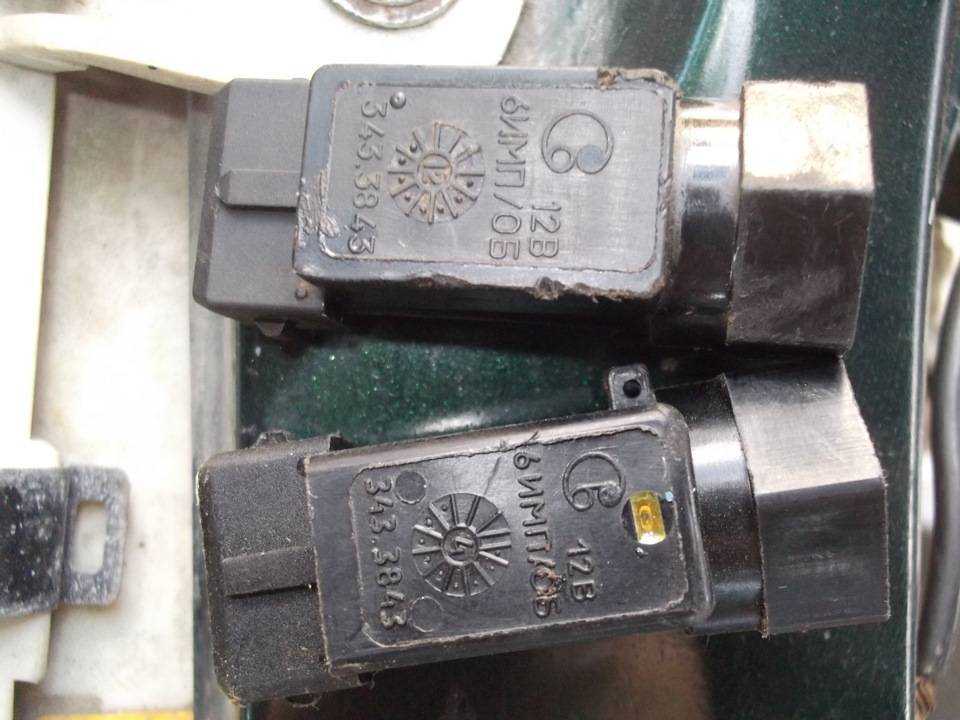

При покупке следует обратить внимание на номер вышедшего из строя датчика, и приобретать необходимо новую деталь только с такой же маркировкой

Меняем электронный датчик

1.Обесточиваем бортовую цепь авто.

2.Отверткой ослабляем хомут гофры, и снимаем ее.

3.Отсоединяем провода от ДС, отодвинув защелку.

4.Ключом на 10 откручиваем гайку крепления датчика.

5.Извлекаем старый датчик, устанавливаем новый, закручиваем гайку.

6.Подсоединяем гофру.

7.Подключаем клемму массы.

Источники

• https://vazweb.ru/desyatka/elektrooborudovanie/datchik-skorosti.html
• https://osensorax.ru/dvizhenie/datchik-skorosti-vaz-2110
• https://autoadvisor.ru/kak-proverit-datchik-skorosti.html
• https://zamanuha66.ru/shema-spidometra-vaz-2110-inzhektor/
• https://remont-inomarki.ru/datchik-skorosti-na-vaz-2110.html
• https://nadouchest.ru/raspinovka-razjoma-datchika-skorosti-vaz-2110/
• https://ladafakt.ru/zamena-datchika-skorosti-vaz-2110.html
• https://labavto.com/vaz/2110/datchik-skorosti/
• https://www.vazzz.ru/gde-datchik-skorosti-na-vaz-2110/
• http://mylada.net/remont/zamena-datchika-skorosti-na-vaz-2110-2112.html

Неисправности датчика скорости

Признаками неисправности датчика могут быть:

• нестабильная работа и неверные показания спидометра, одометра;
• прекращение стабильной работы двигателя на холостом ходу;
• выдаваемые компьютером ошибки (Р0500 – отсутствует сигнал датчика, Р0503 – прерывающийся сигнал датчика).

Перечисленные проблемы могут являться следствием:

• нарушением контакта в разъеме датчика из-за его загрязнения;
• нарушения целостности проводки от датчика к ЭБУ;
• механическая поломка привода ДС (у старых моделей ВАЗ 2110).

Нужно ли менять

От информации, получаемой ЭБУ с датчика, зависят не только показания спидометра и одометра, но и качество топливной смеси, подаваемой в цилиндры, частота оборотов холостого хода машины, стабильность работы двигателя и расход топлива.

Вышедший из строя ДС «собьет с толку» электронный блок, который попросту не будет понимать, движется ли автомобиль, или стоит. Вследствие этого обороты начнут плавать, двигатель на холостом ходу глохнуть, а расход топлива увеличится.

Проверить датчик скорости с механическим приводом не составит труда. На снятом датчике, находим штырь и прокручиваем его плоскогубцами, присоединив к нему заранее разъем, если датчик скорости исправен, то стрелка на комбинации приборов будет прыгать, если никакой реакции нет, значит проблемы с приводом или электропроводкой.

Проверить проводку до комбинации приборов тоже не сложно, берете скрепку (можно любой другой металлический предмет) и засовываете ее в средний пин на разъеме, дальше прикасаетесь им о корпус двигателя, стрелка на комбинации должна задергаться, в противном случае нужно искать причину в неисправности проводки или разъема датчика (окисление, обрыв и другое).

Замена

Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:

Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;
Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;
Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
Параллельно советуем проверить проводку;
Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП

Это явно не в ваших интересах;
Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
Сборка выполняется в обратной последовательности;
Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание

Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.

Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:

• 1 соответствует «+»;
• 2 обозначает выход сигнала;
• 3 — это «-«.

После выполненной замены элемента, не забудьте проверить устройство в действии. Для этого можно свесить передние колеса, либо просто проехаться на машине по округе. Если спидометр и одометр показывают правильную информацию, можно считать выполненную своими руками работу успешной.

 Загрузка …

Замена датчика скорости на ВАЗ-2109

Неисправный датчик скорости ремонту не подлежит. Замена производится быстро и не сложно. Для работы понадобятся ключи «10» и «21». Прежде всего, от бортовой сети отключается аккумуляторная батарея, затем отключается разъем датчика скорости.

После этого откручивается сам датчик. Если сломается его шток, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.

Монтаж производится в обратном порядке. Шток привода вставляется во втулку датчика, резиновое уплотнительное кольцо смазывается маслом, после чего устройство прикручивается на место.

После того, как была произведена замена, необходимо обнулить ошибки ЭБУ, иначе он по-прежнему будет считать датчик скорости неисправным, и замена не даст должного эффекта.
