Воздух в системе отопления

Способы борьбы с завоздушенностью системы

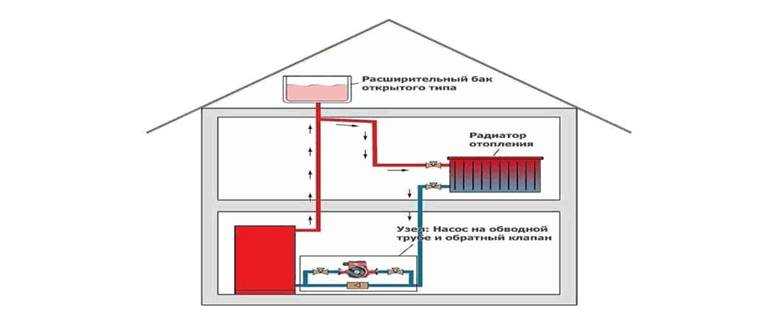

Для выведения скопившегося в трубах отопления воздуха используются специальные устройства – воздухоотводчики. Их нужно устанавливать на каждом радиаторе. в том числе и стальном, на выходе из нагревательных приборов или в самых высоких точках контура, где концентрируется высвободившийся кислород.

На рынке можно найти различные модификации подобной арматуры, наиболее распространенными являются устройства, произведенные в Италии и Германии. При одинаковом назначении различают два принципиально отличающихся типа.

Ручные устройства

Краны Маевского, или ручные воздухоотводчики, служат для сброса накопившегося в контуре воздуха. Они имеют достаточно простую конструкцию и состоят из винта, перекрывающего игольчатое отверстие в латунном корпусе.

Все части устройства плотно прилегают и в закрытом состоянии не пропускают теплоносителя. Газы стравливаются через расположенное в боковой части корпуса отверстие. В последнее время более популярными стала арматура с метрической резьбой, что значительно упрощает их изготовление. В различных конструкциях регулировка может производиться несколькими способами:

• отвинчиваться отверткой;
• открываться с использованием специального квадратного ключа ICMA;
• отворачиваться руками.

Чаще всего ручные краны устанавливаются на радиаторы, вкручиваясь в верхнее отверстие. Такую арматуру подбирают в зависимости от диаметра.

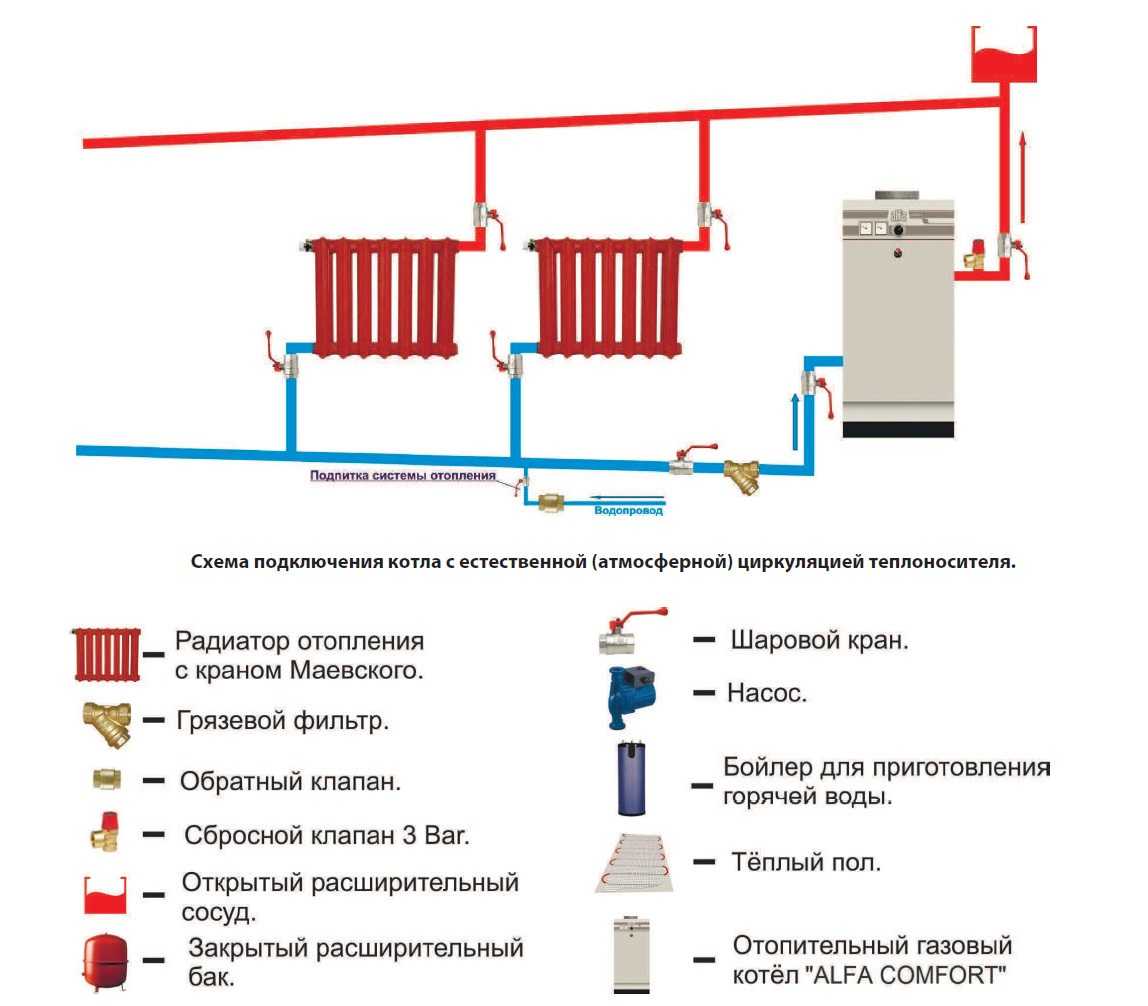

Часто эти устройства ставятся и на другие приборы. К полотенцесушителям они крепятся при помощи тройника. В двухэтажных домах с верхней подачей все приборы, находящиеся на верхнем этаже, должны быть оснащены кранами Маевского.

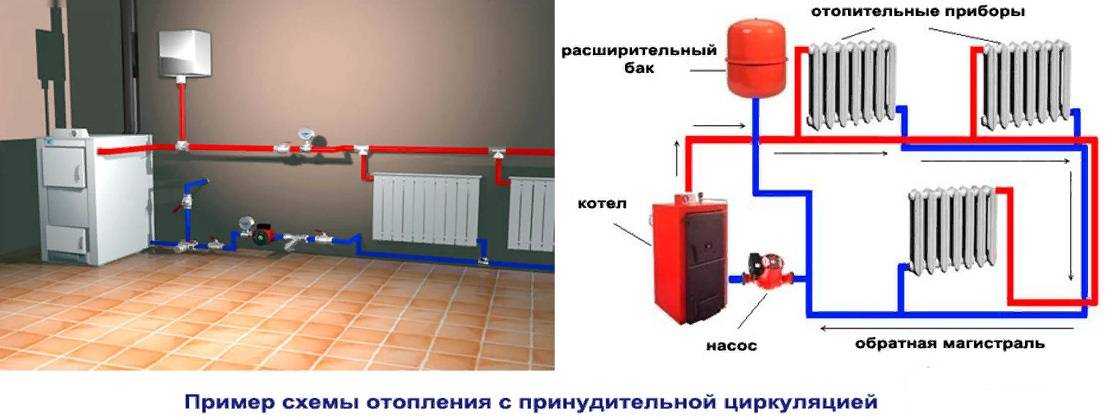

После наполнения системы или перед отопительным сезоном необходимо стравливать накопившийся воздух. Для этого делается поворот ручного крана против часовой стрелки, и кислород выходит из прибора. Обычно достаточно одного оборота, но если скопился большой объем газов, можно докрутить вентиль еще на пол-оборота. Перекрывать его нужно, когда вместо газов начинает выходить вода. В системах с принудительной циркуляцией предварительно отключают насос, и через несколько минут после этого выпускают накопившиеся газы. При работающем насосе невозможно собрать весь воздух в месте крепления крана и пробка не удалится.

Иногда встречаются ручные воздухоотводчики не с игольчатым штоком, а с металлическим шариком, перекрывающим отверстие для сброса кислорода. Может отличаться и конструкция корпуса, позволяя установку крана как прямо, так и под углом.

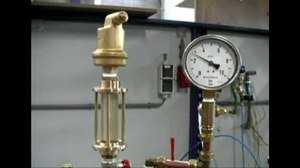

Автоматический клапан

В основе работы воздухоотводчиков, срабатывающих автоматически, лежит поплавково-клапанный принцип. В латунном корпусе устанавливается поплавок, соединенный при помощи рычага с выпускным клапаном. Поплавок постоянно плавает в воде, клапан при этом перекрыт. В случае накопления воздуха поплавок опускается и открывает клапан. Газ выходит в атмосферу через узкое отверстие между поплавком и корпусом.

Далее происходит обратный процесс. По мере выхода воздуха корпус заполняется теплоносителем, и поплавок подымается, перекрывая клапан. При поломке воздухоотводчика не происходит утечки жидкости благодаря присутствию в конструкции запорных колпачков. Монтируется в систему автоматический воздухоотводчик через специальный запорный клапан, который перекрывается, когда устройство снимается. Это позволяет производить ремонтные работы без слива воды и сброса давления.

Устанавливаются такие устройства в самых высоких точках системы и располагаются вертикально. Чаще всего их монтируют в таких ответственных местах:

• на отопительном котле;
• в верхней точке стояка;
• на коллекторах;
• на воздушных сепараторах.

Более широкому применению препятствует низкое качество технической воды. Мелкие частицы, плавающие в жидкости, засоряют отверстие для сброса воздуха, и оборудование перестает работать. В арматуре AFRISO внесено принципиальное изменение в конструкцию:

• увеличен размер отверстия;
• отводящий канал расположен посередине поплавка.

Такая конструкция позволяет воздухоотводчику работать более эффективно и независимо от качества теплоносителя, к тому же значительно упростилось его обслуживание и чистка.

Основные характеристики отсекающего клапана

Отсекающий клапан представляет собой устройство, используемое для регулирования потока вещества в трубопроводе. Он обеспечивает возможность перекрытия прохода через трубу и контроля расхода среды.

Основными характеристиками отсекающего клапана являются:

• Материал. Клапаны могут быть изготовлены из различных материалов, таких как нержавеющая сталь, чугун, латунь, пластик и другие. Выбор материала зависит от условий эксплуатации и химической среды, которую клапан будет обрабатывать.
• Диаметр. Размер отсекающего клапана определяется диаметром трубопровода, которым он будет установлен. Клапаны выпускаются в различных размерах, чтобы соответствовать требуемым характеристикам.
• Давление. Отсекающие клапаны способны выдерживать определенное давление внутри трубопровода. При выборе клапана необходимо учитывать рабочее давление и предельное давление, которое он может выдержать без повреждений.
• Тип диска. Клапаны могут быть оборудованы различными типами дисков, например, шаровыми, пластинчатыми или клиновидными. Тип диска влияет на проходимость клапана и его пропускную способность.
• Управление. Отсекающие клапаны могут иметь разные способы управления, такие как ручное, электрическое или пневматическое. Выбор способа управления зависит от требуемого уровня автоматизации и предпочтений оператора.

Основные характеристики отсекающего клапана определяют его эффективность и надежность в работе. При выборе клапана необходимо учитывать требования к системе и условия эксплуатации, чтобы обеспечить оптимальное функционирование.

Другой вариант ручного воздухоотводчика

Этот клапан производят те же фирмы, что и автоматические. Тут тоже присутствует конус, но конструкция устройства несколько иная. Кроме того имеется ручка. Ей, конечно, удобнее пользоваться, чем ключом. Принцип действия аналогичен: поворачиваете в одну сторону, конус отходит от отверстия, воздух выходит. Провернули в противоположном направлении, закрыли отверстие.

Это еще один ручной воздухоотводчик. Тут тоде присутствует запорный конус, но немного другой формы

Немного о ценах. Цена крана «Маевского» 1,2-1,5 $, ручные клапана другого типа — от 2$. Сколько стоить может самый дорогой, сказать сложно, но есть модели «под старину», которые предлагают купить за 20$.

Регулирование давления в системе

Отсекающий клапан воздухоотводчика предназначен для регулирования давления в системе. Он позволяет поддерживать оптимальное давление, предотвращая его избыточное или недостаточное возрастание.

Отсекающий клапан оснащен специальным устройством, которое автоматически открывается или закрывается в зависимости от установленных параметров давления. При превышении указанного значения давления, клапан открывается и выпускает излишки паров или газов в окружающую среду. Таким образом, он предотвращает повреждение системы и оборудования от избыточного давления.

Кроме того, отсекающий клапан также служит для предотвращения недостаточного давления в системе. Если давление в системе снижается ниже необходимого уровня, клапан автоматически закрывается, предотвращая возможные проблемы и повреждения.

Отсекающие клапаны для воздухоотводчиков являются важным элементом современных систем и оборудования. Они обеспечивают стабильность работы системы, защищают ее от повреждений и предотвращают аварийные ситуации, связанные с избыточным или недостаточным давлением.

Преимущества отсекающего клапана	Недостатки отсутствия отсекающего клапана
Регулирование давления в системе	Повреждение системы и оборудования от избыточного давления
Предотвращение недостаточного давления	Потеря эффективности и неработоспособность системы
Защита системы от повреждений	Возможность аварийных ситуаций и аварийного отказа системы

Предотвращение образования пузырьков воздуха

Образование пузырьков воздуха может привести к ряду проблем в системе, таких как снижение эффективности работы, повышенный расход энергии и возможные поломки оборудования. Когда пузырьки воздуха попадают в систему, они могут возникать в различных точках, таких как трубы, насосы и другие узлы системы.

Отсекающий клапан работает следующим образом: когда в системе возникает излишек воздуха, он притягивается в отсекающий клапан. Затем клапан «отсекает» пузырьки воздуха и предотвращает их дальнейшее движение по системе. Таким образом, он обеспечивает практически беспрепятственный поток чистой жидкости, что повышает эффективность работы всей системы.

Без отсекающего клапана воздух может накапливаться в системе, негативно влияя на ее работу. Пузырьки воздуха могут занимать ценное пространство в трубопроводах, снижая их пропускную способность и вызывая неэффективное функционирование насосов, обменников и других компонентов системы.

Использование отсекающего клапана для воздухоотводчика гарантирует эффективное функционирование системы и предотвращает возможные поломки и сбои оборудования. Он позволяет создать оптимальные условия для работы системы и обеспечивает надежное и бесперебойное функционирование всей системы в целом.

Для чего нужен воздухоотводчик в системе отопления?

Автоматический воздухоотводчик в системах отопления представляет собой устройство, которое помогает избавиться от излишнего воздуха. Как правило, его изготавливают из бронзы или нержавейки.

Это устройство помогает избавиться от излишнего воздуха

Из чего состоит устройство

Автоматический воздухоотводчик состоит из корпуса с присоединительным размером, который составляет не более 15-16 мм. Данное устройство можно с легкостью прикрутить на радиатор в необходимом месте общей системы отопления помещения. Еще воздухоотводчик можно вкрутить вместе с отсекающим клапаном.

Отсекающий автоматический клапан вкручивается непосредственно на радиатор в систему отопления, а сверху на него монтируется сам воздухоотводчик, который в результате должен нажать на специальный пластмассовый флажок и открыть доступ ко всей системе отопления.

Автоматический клапан нужен для того, чтобы вы без проблем смогли демонтировать либо заменить воздухоотводчик в случае поломки. При откручивании воздухоотвода флажок поднимается вверх. Внутренняя пружина отсекает место, где произошла утечка. Если вы прикрутите новый воздухоотводчик – клапан снова откроется и заработает вся система.

Строение автоматического воздухоотводчика

Давайте взглянем на схему и разберемся с принципом работы автоматических воздухоотводчиков. Теплоноситель установлен непосредственно в полость, в которой находится пластмассовый поплавок. Он за счет специального флажка создает давление на подпружиненном штоке. В результате открывается доступ к внешней среде.

По этой схеме воздух и выходит из системы отопления. В случае, если вода заполнит всю полость, поплавок начнет давить на шток и закроет отверстие, а вместе с тем и доступ воздуха. Данный принцип работы применим абсолютно ко всем воздухоотводам.

Неисправности воздухоотводчиков

Отопление зависит от качества всех элементов. Если теплоноситель некачественный — начинается закоксовываться игла. В результате на ней образуются вещества, которые в воде диссоциируют на катионы металлов и анионы кислотных остатков. Из-за солей игла не закрывается до конца и начинает протекать.

В таком случае желательно открутить крышку и тщательно зачистить иглу от загрязнений. Не забудьте убрать грязь с кулисных механизмов. После зачистки всех элементов воздухоотводчика, как правило, утечка прекращается.

Еще одна проблема, которая часто встречается у воздухоотводчиков – это разрушения уплотнительных колец под крышкой. При такой поломке заметно подтекание теплоносителя. Если вы заметили, что уплотнительные кольца пришли в негодность – лучше замените их или намотайте ФУМ ленту на резьбу устройства.

Если уплотнительные кольца пришли в негодность, можно намотать ФУМ ленту на резьбу устройства

Виды автовоздухоотводов

Все воздухоотводы принято делить на несколько групп:

Последние удобно применять в случае, если ваше отопление (вся система) изготовлена не рационально, и вы замечаете, что в ней часто скапливается воздух.

В последнее время большой популярностью пользуется кран Маевского, хотя данные устройства не автоматические. Кран Маевского принято устанавливать непосредственно на радиатор. Таким краном очень удобно спускать лишний воздух – достаточно просто приоткрыть с помощью отвертки винт.

Не забывайте о том, что для эффективного удаления воздуха, при монтаже радиатора нужно делать определенный уклон. Его необходимо сделать таким образом, чтобы часть с краном Маевского была немного выше.

В заключение отметим, что без воздухоотводчиков сложно обеспечить качественное отопление. Не забывайте, что установка данных устройств – сложный процесс. Их необходимо монтировать на самых высоких точках в системе обогрева.

Это связано с тем, что скопление воздуха и образование воздушных пробок вероятнее всего именно там. Также не забывайте, что ниппель должен смотреть строго вверх, иначе поплавок воздухоотводчика не будет правильно работать и отопление «сойдет на нет».

Нарушение работы клапана

Причинами неисправности клапана могут быть:

• Механическое повреждение: при сильном ударе или износе клапан может быть поврежден или блокирован, что приводит к его неправильной работе.
• Засорение: накопление грязи, накипи или других загрязнений может привести к засорению клапана, что препятствует нормальному воздухоотводу.
• Утрата герметичности: если клапан не закрывается плотно, то вода может проникать в автоматический воздухоотводчик даже при закрытом клапане.

Для устранения нарушения работы клапана можно предпринять следующие меры:

• Очистка: осмотрите и очистите клапан от грязи, накипи или других загрязнений. Возможно, для этой операции потребуется использование щетки или специальных чистящих средств.
• Замена: если механическое повреждение клапана или его утрата герметичности невозможно устранить другими способами, то, скорее всего, потребуется замена клапана.

В случае, если проблема с клапаном остается неизвестной или ее устранение невозможно своими силами, рекомендуется обратиться к специалисту, который сможет провести детальную диагностику и ремонт воздухоотводчика.

Необходимо помнить, что ремонт и замена клапана должны проводиться только при отключенном водоснабжении и соблюдении всех необходимых мер предосторожности

Инструкция по установке

Чтобы установить обратный клапан для вентиляции своими руками, потребуются:

• сам клапан;
• дюбеля с саморезами;
• электродрель;
• перфоратор;
• силиконовый герметик.

Правильный порядок работ:

• проверяется комплектация (перечень приведен на вкладыше), хотя это лучше всего сделать в процессе покупки;
• вентилятор, если стоит, демонтируется;
• новый вентилятор устанавливается на место;
• на стене делаются отметки под крепеж;
• перфоратором в стене вырубается штроба под электропроводку. Канал можно заменить пластиковым коробом или ретро-проводкой, которая, с одной стороны, смотрится эффектно, с другой, стоит дорого, и провести разводку электропроводов непосредственно по стене;
• электродрелью или перфоратором высверлить отверстия под дюбеля;
• вентилятор вставляется в воздуховод и фиксируется саморезами;
• подключается проводка;
• соединение вентилятора со стеной герметизируется силиконовым герметиком (в некоторых наборах для этих целей предусмотрена уплотнительная резинка);
• проверяется работа вентилятора;
• на входе вентилятора устанавливаются вначале сетка, а затем проводится установка обратного клапана на вентиляцию. Если он гравитационный, проверяется горизонт оси заслонки — при отклонении лепесток может не закрываться;
• тестируется работа системы в целом;
• монтируется декоративная крышка.

Для установки клапанов на точках забора при естественной тяге инструкции не нужны. Там все предельно просто. Ход работ описывается в инструкции, напечатанной на вкладыше.

Схема установки клапана при естественной (лепестковый) и принудительной (бабочка) тяге.

Советы по выбору

Установка автоматического воздухоотводчика – задача, не представляющая сложности любому хозяину дома, но выбор осуществляют с учетом технических параметров и подходящей конструкции корпуса радиаторов, труб.

1. Радиаторы находятся в незаметных и труднодоступных местах, поэтому при покупке крана Маевского отдают предпочтение модели с ручным управлением.
2. Выпускное устройство выбирают с отсекающим клапаном. Благодаря его установке при возникновении необходимости снятия, замены или проведения ремонта воздухоотводчик снимают без полного опорожнения отопительной системы.
3. Если в доме или квартире живут дети, рекомендуют ставить кран, который откручивают отверткой.
4. Желательно, чтобы корпус был защищен анодированным покрытием от окисления металла.
5. Выбирают дорогостоящие устройства, которые улавливают даже пузырьки и обладают дополнительными функциями.
6. Не приобретайте «умные» устройства китайского производства. Они недолговечны, а во время эксплуатации игольчатый клапан заклинивает, пропускают воду. Пластмассовый поплавок не обеспечивает четкой работы воздухоотводчика.

Разновидности

Несмотря на единый принцип действия автоматического устройства, конструкция и положение выходящего снизу патрубка в разных моделях располагается:

• сверху – прямой вариант;
• со стороны – угловой вариант;
• боковой вариант для радиаторов.

Самая распространенная конструкция устройства для автоматического стравливания воздуха из системы – это модель с прямым патрубком. Особенностью установки является выбор наивысшей точки трубопровода. В большинстве систем горячая вода выталкивает воздух в вертикальные стояки, где устанавливают клапан сброса воздуха.

Если выходящая из радиатора труба с резьбой находится в горизонтальном положении, то присоединяют угловой автоматический воздухоотводчик для отопления.

Вследствие химического взаимодействия алюминиевого покрытия радиатора с разными веществами, присутствующими в горячей воде, появляются воздушные пузырьки. Для их вывода из системы используют радиаторный тип автоматики.

Для удобного обслуживания системы в продажный комплект включают отсекающий клапан механического действия с прорезиненным лепестком. Он представляет собой литой корпус переходника с резьбой, внутри которого находится клапан в виде подпружиненного лепестка. *Грамотная эксплуатация подразумевает, что муфту накручивают перед тем, как установить своими руками воздухоотводчик.

Проверенные модели: топ 5 за 2020 год

В зависимости от выбора резьбового соединения различают два типа устройств: Ду 20 или Ду 15. Популярными производителями на отечественном рынке являются:

1. Компания Danfoss выпускает марки Wind и Eagle. Представленные модели работают при температуре 120 0 С и максимальном давлении 10 Бар. Отличаются внешним видом, но принцип действия одинаковый.

2. Производитель Valtec выпускает устройство VT.502 – Ду 15. Никелированный латунный корпус и рабочее давление 10 Бар приветствуют монтажники, устанавливая прибор в отопительной системе частных домов.

3. Популярной является марка Mankenberg. Выпускает компактную модель из нержавеющей стали. Применяется для удаления воздуха, озона при рабочей температуре 80 0 С и давлении 16 Бар.

4. Воздухоотводчик AE 16 SS демонстрирует прекрасные возможности при максимальной температуре 200 0 С и давлении 16 бар.

5. Марку прибора, осуществляющего сброс воздуха, Flexvent, Flexvent Super выпускает производитель FLAMCO. Утилизирует воздух из системы при давлении 10 Бар и рабочей температуре 120 0 С.

Ассортимент

Мы предлагаем купить воздухоотводчики для водоочистки в составе комплекта аэрации. Для заказа пишите на почту [email protected] или звоните.

Наиболее популярны в России три модели воздухоотводчиков:

1. A.R.I. S-050 производства США фирма A.R.I. Flow control Accessories LTD это самый старый игрок на Российском рынке и самый дорогой (около 100$ стоит такой клапан). При этом он засоряется чаще других, но никогда не ломается. Очень долго служит. Требует периодической чистки. В комплекте есть уже поворачивающийся дренажный уголок с внутренней резьбой неопределенного диаметра. Извлекать его со своего посадочного места на своем опыте мы не рекомендуем. Потом может слегка подтекать место соединения.
   В ассортименте есть клапана с подсоединительными размерами 1/2″, 3/4″ и 1″. Можно вкручивать нагретую зажигалкой трубку 3/8 прямо в фитинг отвода воздуха. После застывания пластика на нем образуется резьба нужного размера. Можно подмотать на нее пару мотков фума и вкрутить снова. Получается надежное соединение. Стоимость в районе 100$
2. RACI 5361 производства Италии фирмы RACIVENT не так давно на Российском рынке, как ARI, однако очень хорошо зарекомендовал себя годами. Наиболее устойчивый к загрязнению клапан. Есть только 1″ присоединительный размер. Выход 3/8 внутренняя резьба. Требуется дополнительно приобретать фитинг для отводящей трубки. Клапана очень качественные, стоимость в районе 70$
3. UNIRAIN ARV-1″A производства Испании фирмы UNIRAIN самый бюджетный клапан для отвода воздуха, при этом хорошее качество, устойчивость к загрязнениям — неплохой рабочий вариант. Стоимость около 45$.
4. На рынке имеется китайский аналог клапана Raci — по форме одинаковые, но без лейбла на пластике. Они работают только при высоком давлении.

Воздухоотводные клапаны надежно срабатывают только при давлении от 2 атмосфер и выше

Причины образования обратной тяги

В любом жилище должна быть налажена система воздухообмена. Если этого не сделать, в помещениях скапливается воздух с меньшим содержанием кислорода (хозяева жилья употребляют его для обеспечения жизнедеятельности), высокой влажностью и запыленностью. Переувлажнение, запыленность и загазованность, повышенная концентрация углекислого газа (выдыхается) ведут к развитию разных заболеваний.

В деревянных домах обменную функцию выполняют стены, окна и двери, где через древесину (она «дышит») и микрощели воздух выводится из дома. В многоквартирных домах для этих целей устраиваются вентиляционные шахты, к которым с помощью каналов подсоединяются квартиры. Забор воздуха берется в «грязных» или влажных помещениях: санузел, ванная, кухня. У системы две задачи:

• вывести лишнюю влажность и запахи на улицу;
• создать в квартире пониженное давление для притока свежего воздуха извне.

Такая система воздухообмена обеспечивается приточно-вытяжной вентиляцией. «Золотое правило» ее работы основано на принципе: в любой момент времени объем удаляемого из квартиры воздуха должен равняться количеству поступающего.

Если данное равновесие нарушается, и суммарный поток воздуха из жилья выше, возникает обратная тяга из вентиляции. Специалисты называют несколько причин такого эффекта, группируя их по признакам на внешние и внутренние. К внешним причинам можно отнести:

• сужения вентиляционной шахты. Такой эффект наблюдается из-за оседания на стенки канала летучих жиров (образуются при приготовлении пищи), на которые, в свою очередь, налипает пыль. В результате на верхних этажах высоток возникает опрокидывание тяги: отработанный воздух попадает в квартиры;
• уменьшения притока чистого воздуха. Замена деревянных окон на металлопластиковые нарушает режим поступления воздуха с улицы — его становиться меньше. В этих условиях слабеет вытяжка. И, как только в каком-либо помещении с вентиляционными отдушинами даже незначительно повышается температура, например, в ванной комнате при наполненной горячей водой ванне, в нем возрастает тяга, а с ней увеличивается объем выводимого воздуха. Компенсация происходит за счет обратного притока воздуха из вентиляционного канала на кухне или санузле.

К внутренним факторам можно отнести установку принудительной вентиляции на кухне без учета изменяющегося баланса поступления и вывода газовоздушной смеси, что приводит к обратной тяге (паразитном потоке) в других помещениях, без вентиляции.

Можно привести еще с десяток причин, ведущих к опрокидыванию тяги. Но и приведенных примеров достаточно, чтобы понять суть возникающих трудностей.

Установка автоматических воздухоотводчиков

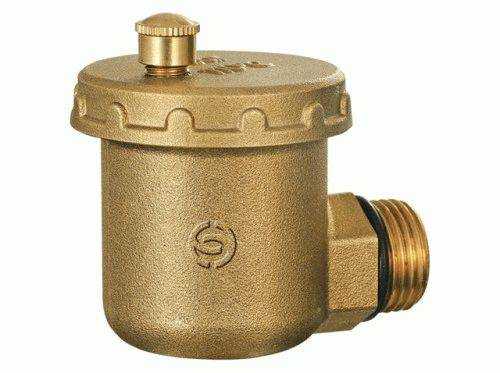

На радиаторах отопления чаще всего устанавливаются угловые модификации
, хотя есть и специальные модели, предназначенные только для отопительных приборов. Если диаметр коллектора радиатора не соответствует соединительному диаметру воздушного клапана, используются переходники.

Если в конструкции воздухоотводчика не предусмотрен отсечной клапан, то его можно приобрести отдельно и установить в отопительный прибор, а затем уже к нему подсоединить воздухоотводчик. Особенно важен такой способ монтажа в централизованной системе отопления, когда можно снимать и чистить автоматическое устройство без слива теплоносителя. Тем более, что именно в таких системах вода имеет различные примеси и химические компоненты, которые засоряют золотник и подпирающий его механизм. Поэтому чистить воздухоотводчик приходится часто.

Воздухоотводчик устанавливается вертикально
, защитным колпачком вверх, в самых высоких точках трубопровода и нагревательных приборов, в местах, где возможно скопление воздуха. В конструкции корпуса предусмотрен монтажный шестигранник, за который и производится установка прибора обычным гаечным ключом. Монтаж за корпус рычажным ключом категорически запрещен, так как это приводит к повреждению корпуса и, следовательно, к нарушению работоспособности всего устройства.

Радиатор отопления должен устанавливаться с небольшим наклоном, чтобы поднять секцию радиатора, в которую устанавливается воздухоотводчик. Этот нехитрый прием позволяет облегчить выход воздуха к прибору.

Воздухоотводчики – это необходимые элементы
любой системы отопления наравне с радиаторами и котлом. В системах, где газы скапливаются регулярно, автоматические газоотводчики позволяют поддерживать в рабочем состоянии все элементы и температуру в помещениях без постоянного контроля.

Каждый городской житель не понаслышке знает о главном враге системы отопления. Всякий раз с началом отопительного сезона только и слышатся разговоры о том, что надо спускать воздух. Хорошо, когда об этом озаботились ещё на этапе монтажа, и были заранее установлены воздухоотводчики для систем отопления.

Виды воздухоотводчиков и их конструктивные особенности

Различают воздухоотводные клапаны автоматического и ручного принципа действия, первые в основном устанавливают в верхние точки коллекторов и трубопроводов, ручные модификации (краны Маевского) размещают на радиаторных теплообменниках.

Автоматические приборы отличаются широким разнообразием вариантов исполнений запорных механизмов, их стоимость находится в диапазоне 3 — 6 у.е, на рынке представлен широкий ряд моделей от отечественных и зарубежных производителей. Стоимость стандартных кранов Маевского составляет около 1 у.е, встречаются изделия по более высокой цене, предназначенные для функционирования в нестандартных радиаторных обогревателях.

Рис. 6 Воздухоотводчики для систем отопления с кулисным механизмом

Автоматические

Автоматические отводчики имеют различное конструктивное исполнение в зависимости от производителя, основные отличия приборов:

• Наличие внутри корпуса отражающей пластины. Ставится на входе в рабочую камеру, защищая внутренние детали от гидравлических ударов.
• Многие модификации поставляются в комплекте с пружинным отсекающим клапаном, в который вкручивается воздухоотводчик, при его снятии пружина сжимается и уплотнительное кольцо перекрывает выходной канал.
• Некоторые модели автоматических отводчиков рассчитаны на эксплуатацию совместно с радиаторными теплообменниками, вместо прямых они имеют боковые резьбовые патрубки соответствующего размера для вкручивания в радиаторный вход. При необходимости, угловые автоматические воздухоотводчики любого типа можно использовать, к примеру, в местах подключения контуров теплых полов, гидрострелок, если их резьбовые диаметры входных и выходных штуцеров совпадают.
• На рынке представлены аналоги воздухоотводчиков — сепараторы микропузырьков, они монтируются последовательно в трубопровод на два входных патрубка, соответствующих диаметру труб. При прохождении жидкости через трубку корпуса с напаянный медной сеткой создается вихревой водный поток, который тормозит растворенный воздух — это способствует подъему вверх мельчайших воздушных пузырьков, которые стравливаются через спускной автоматический воздушный клапан камеры.
• Еще одной распространенной конструкцией (пример первой был приведен выше) является модель с кулисным механизмом. В камере устройства расположен поплавок, выполненный из пластика, он связан с ниппельный запорной иглой (наподобие автомобильной). При опускании поплавка в завоздушенной среде, ниппельная игла открывает спускное отверстие и происходит выпуск воздуха, когда вода прибывает и поплавок поднимается, игла перекрывает выход.

Рис. 7 Принцип работы воздухоотводчиков сепараторного типа для стравливания микропузырьков

Ручные

Ручные приспособления для удаления воздуха из системы называет кранами Маевского, ввиду простоты конструкции механические воздушники повсеместно устанавливают на радиаторы. На рынке можно обнаружить ручные отводчики в традиционном исполнении для монтажа в различных местах, также некоторые модификации запорных вентилей оснащаются кранами Маевского.

Механический воздушник для удаления воздуха из системы отопления работает следующим образом:

• В режиме эксплуатации конусный винт закручен и надежно герметизируют выпускное отверстие корпуса.
• Когда необходимо убрать лишний воздух из батареи, делают один или два оборота винта — в результате воздушный поток под давлением теплоносителя будет выходить из бокового отверстия.
• После выпуска воздуха начинает стравливаться вода, как только водная струя приобретет целостность, винт снова вкручивается и операция по развоздушиванию считается завершенной.

Рис. 8 Воздухоотводчики для систем отопления от завоздушивания батарей

Радиаторные

В радиаторы чаще всего ставят более дешевые ручные механические воздухоотводчики, если корпус состоит из двух частей, элемент с выходным патрубком можно разворачивать вокруг своей оси для направления сливного отверстия в нужную сторону. Радиаторное устройство для спуска воздуха из системы отопления имеет следующие варианты откручивания стравливающего винта:

• Поворотной рукояткой из пластика или металла.
• Специальным сантехническим четырехгранным ключом.
• Винтом со шлицем под плоскую отвертку.

При желании в радиатор можно поставить угловой воздухосбрасыватель автоматического типа — это повлечет дополнительные расходы, но упростит развоздушивание батарей.
