Замена главного тормозного цилиндра лада гранта с абс

Можно ли отключить АБС без негативных последствий

Следует сразу оговориться, что, если выполнить отключение установленной на заводе системы некорректно, бортовой компьютер зафиксирует факт постороннего вмешательства, что может привести к лишним вопросам во время технического обслуживания. Если же придется обращаться в сервис по гарантии, факт самостоятельного отключения АБС вполне может стать причиной отказа в гарантийном, а соответственно, бесплатном ремонте.

Для кратковременного отключения АБС, можно воспользоваться следующим алгоритмом действий.

1. Открыть монтажный блок с предохранителями, расположенный рядом с аккумулятором. В большинстве автомобилей для отключения АБС придется извлечь 15-ти амперный предохранитель, но перед этим лучше уточнить этот вопрос в руководстве по эксплуатации конкретного автомобиля.
2. После этого для проверки следует кратковременно включить зажигание — лампочки тормозов и АБС гаснуть не должны, кроме того будет раздаваться звуковой сигнал. Зажигание выключается.
3. Откручивается сам монтажный блок, снимается его нижняя крышка.
4. Потребуется отыскать провод, ведущий к уже снятому предохранителю, разрезать его вдоль и зачистить концы на 1,5-2 см.
5. Перед началом работ необходимо приобрести самое простенькое пяти контактное реле в автомагазине.

Перед подключением следует посмотреть на схему контактов, расположенных на корпусе. Начинать работу следует с контактов 85 и 86, идущих на обмотку. К ним подключается провод, ведущий на массу, а второй будет служить для подачи сигнала управления от замка зажигания через тумблер выключения АБС. Контакт с номером 30 соединяется с проводом, отходящем от предохранителя, а 88-й подключается к АБС. Делать это удобно подготовленными заранее проводами, с одной стороны обжатыми клеммой «мама». Впоследствии их потребуется установить в пустующую колодку реле, а кнопка выключения монтируется в любом месте салона. Как это делается на практике, и каковы впечатления водителя после этого можно посмотреть на видео:

Устройство и принцип работы тормозной системы автомобиля

С этого надо начинать всегда. Чтобы заработал компьютер, на него надо установить, в первую очередь, операционную систему. А чтобы заработала голова, в неё необходимо заложить хотя бы базовую информацию о проблеме. Таковой является именно устройство и принцип работы. Зная и понимая их, добрую половину рассмотренных здесь причин провала педали тормоза вы поймёте без дополнительных наводок.

Устройство

Устройство тормозной системы автомобиля

Классическая гидравлическая тормозная система автомобиля без всяких наворотов состоит из следующих узлов и деталей:

• Тормозные механизмы — находятся на ступицах колёс, оснащены тормозными приводами, которые прижимают колодки к дискам или барабанам.
• Главный тормозной цилиндр — стоит под капотом, а представляет собой устройство с четырьмя отсеками, наполненными тормозной жидкостью, и поршнями, которые эту жидкость «давят» к колёсам.
• Магистрали или контуры — система трубок, по которым рабочая жидкость поступает от главного цилиндра к тормозным механизмам.
• Вакуумный усилитель — находится между главным цилиндром и педалью тормоза, предназначен для увеличения усилия ноги, прилагаемого водителем во время торможения.
• Педаль тормоза — орган управления тормозной системой.
• Расширительный бачок — резервуар для заправки, доливания и контроля уровня рабочей жидкости, расположен прямо над главным цилиндром.

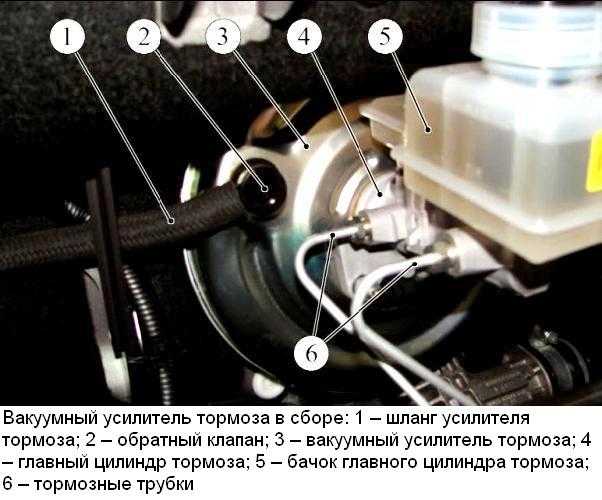

Главный тормозной цилиндр и вакуумный усилитель

Естественно, это сильно упрощённое описание устройства тормозной системы. Но его с головой достаточно для того, чтобы понять, почему проваливается педаль тормоза, и где искать причину.

Принцип работы

Функционирует тормозная система автомобиля до гениального просто. Чтобы замедлить вращение колёс, тормозные колодки прижимаются к дискам или барабанам. В результате действия сил трения двигательная энергия, которую выработал мотор, превращается в тепловую и рассеивается в окружающее пространство. А где нет энергии, там нет движения.

Чтобы прижать колодки к дискам или барабанам, используется тормозной механизм. Реализован он на суппортах. В каждом из них есть цилиндрик с поршеньком, который под воздействием поступающей под давлением рабочей жидкости толкает колодки. Когда жидкость не подаётся, колодки разжимаются под воздействием пружин, и торможение прекращается. Регулируя давление рабочей жидкости, мы можем дозировать интенсивность торможения в широком диапазоне.

Чтобы в нужный момент подать рабочую жидкость к тормозным механизмам, да ещё и под высоким давлением, нужен главный тормозной цилиндр. Тормозная жидкость должна находиться в нём постоянно. Отвечает за это расширительный бачок. Если по каким-либо причинам жидкости недостаточно, система начинает работать с воздухом. А это основная причина, по которой педаль тормоза проваливается.

Весь принцип работы гидравлической тормозной системы базируется на том, что жидкость не уменьшается в объёме под давлением. То есть, если её «толкать» по трубкам с определённым усилием, то такое же усилие передастся и на исполнительные механизмы. Если же в такую систему попадает воздух, который является газом, а не жидкостью, начинаются проблемы. Газ значительно уменьшается в объёме под давлением. Это значит, что передаваемое по системе усилие уменьшается или пропадает вовсе, не доходя до тормозных механизмов.

В действие главный тормозной цилиндр приводится через педаль тормоза в салоне автомобиля. Водитель нажимает на неё, усилие увеличивается вакуумным усилителем, и передаётся поршням. Ну а те уже расталкивают рабочую жидкость по контурам к колёсам. Собственно говоря, описанная система вполне может работать и без вакуумного усилителя. Он нужен лишь по той причине, что мускульной силы водителя недостаточно для того, чтобы создать в главном тормозном цилиндре необходимое давление. Но к этому узлу мы ещё вернёмся позже. В разделе про мифы от диванных «экспертов».

Подготовка к замене главного тормозного цилиндра

Шаг 1: Подготовьте необходимые инструменты и материалы для замены главного тормозного цилиндра. Вам понадобятся:

• Набор гаечных ключей
• Тормозная жидкость
• Банка или контейнер для старой жидкости
• Прокладка для главного тормозного цилиндра (если не поставляется в комплекте с новым цилиндром)
• Чистые тряпки или ватные тампоны для протирки

Шаг 2: Убедитесь, что автомобиль находится на ровной и устойчивой поверхности. Затормозите автомобиль стояночным тормозом и установите блокираторы колес. Это предотвратит случайное движение автомобиля во время замены главного тормозного цилиндра.

Шаг 3: Откройте капот и найдите главный тормозной цилиндр. Он обычно расположен на стене вдоль водительской стороны двигателя

Обратите внимание на его расположение и физическую конфигурацию, чтобы убедиться, что у вас есть правильный заменитель цилиндра

Шаг 4: Снимите защитную крышку главного тормозного цилиндра, используя гаечный ключ или другой подходящий инструмент.

Шаг 5: Отсоедините шланги или трубки, подводящие тормозную жидкость к главному тормозному цилиндру

Осторожно открутите гаечные соединения, предварительно слегка затормозив концы шлангов или трубок. Предусмотрите банку или контейнер для сбора старой тормозной жидкости, которая может вытекать при отсоединении шлангов

Шаг 6: Снимите сам главный тормозной цилиндр, открутив соответствующие гайки или винты. Будьте осторожны, чтобы не повредить прилежащие детали или шланги во время снятия цилиндра.

Шаг 7: Перед установкой нового главного тормозного цилиндра, очистите место его установки, протрите шланги и гаечные соединения. Проверьте состояние прокладки и если она повреждена, замените ее новой.

Шаг 8: Установите новый главный тормозной цилиндр в обратном порядке, следуя инструкциям производителя. Подсоедините шланги или трубки и затяните гаечные соединения.

Шаг 9: Заполните главный тормозной цилиндр свежей тормозной жидкостью, следуя рекомендациям производителя. Убедитесь, что он заполнен до необходимого уровня.

Шаг 10: Проверьте герметичность системы и работоспособность главного тормозного цилиндра, нажав на педаль тормоза несколько раз. Проверьте наличие утечек и убедитесь, что педаль не проваливается.

После выполнения всех этих шагов вы готовы к использованию нового главного тормозного цилиндра на вашем автомобиле с максимальной безопасностью и эффективностью.

Избавляемся от воздуха в системе тормозов ВАЗ 2170

Для удаления воздуха, который попал в трубопроводы после разгерметизации по причине замены нужно сделать прокачку. Стравливать воздух на колесных механизмах рекомендуется в такой очередности:

1. Правый задний.
2. Левый передний.
3. Левый задний.
4. Правый передний.

Для прокачки нужен ключ на «8», шланг и емкость для сбора жидкости. Далее процедура выполняется по пунктам:

1. Налить тормозную жидкость в бачек до максимального уровня.
2. Очистить клапан выпуска воздуха на механизме нужного колеса.
3. Снять колпачок с клапана, надеть на него шланг, другой конец опустить в емкость с жидкостью.
4. Нажать на педаль тормоза 5-6 раз, после чего удерживать в нажатом состоянии.
5. Отвернуть клапан на четверть оборота и после выхода пузырьков воздуха закрутить.
6. Повторить пункты 5 и 6 до полного исчезновения пузырьков и вытекания жидкости.
7. Надеть колпачок.
8. Прокачать остальные механизмы колес аналогичным способом.

Во время процесса нужно контролировать наличие жидкости в бачке и вовремя ее доливать. Допускается использование масла той же марки, что и была ранее залита в систему.

Признаки неисправности главного тормозного цилиндра

Автомобильная система торможения включает несколько элементов, которыми выполняется своя функциональная задача. Признаки неисправности главного тормозного цилиндра в нашем материале. Тормозной цилиндр является самым важным среди узлов этой системы.

Усилие, создаваемое при его действии на тормозную систему, имеет гидравлический характер.

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Принцип работы главного тормозного цилиндра

ГТЦ использует для своей работы свойство жидкости к сохранению своей «формы» под давлением. Конструкция устройства включает главный цилиндр, состоящий из двух секций каждая со своим гидравлическим контуром. Устанавливается ГТЦ непосредственно на вакуумном усилителе.

Тормозная жидкость заливается в бак расположенный под ГТЦ и включающим 2 секции. Бака соединен с главным цилиндром пи помощи отверстий, проделанных специально для этих целей.

Для облегчения эксплуатации стенки для изготовления стенок бака использовалась полупрозрачная пластмасса, позволяющая легко следить за уровнем, который имеет жидкость в нем.

При снижении уровня ниже номинального значения, датчиком осуществляется передача сигнала на управляющую панель, на которой загорается индикатор. Внутри цилиндра последовательно установлены 2 поршня.

Один располагается свободно, второй зафиксирован и соприкасается со штоком вакуумного усилителя. Чтобы увеличить надежность на поршнях установлены резиновые уплотнители. В начальное положение поршни возвращаются благодаря возвратным пружинам, которые удерживают их в ней.

После нажатия газа, вдавливается шток вакуумного усилителя. При движении по полости цилиндра, шток закрывает компенсационное отверстие. Это вызывает рост давления первого контура и приводит в движение другой поршень.

В результате растет давление второго контура. Когда поршни двигаются, они создают пустые области, в которые по специальному отверстию поступает тормозная жидкость. Поршни перемещаются, пока пружиной не будет выполнена ее работа.

Давление в контурах увеличивается до предельного, благодаря чему механизм начинает функционировать. Когда авто остановится, поршни возвращаются в свое изначальное положение. Контурная система хороша тем, что, если сломается один контур, второй будет работать дальше.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Диагностика неисправностей ГТЦ

Во-первых, следует тщательно изучить показания приборов. Обычно они своевременно показывают неполадки в работе тормозной системы и сигнализируют об этом, соответствующим индикатором на приборной панели. Если появились такие сигналы, необходимо тщательно осмотреть тормозную систему и ГТЦ на отсутствие утечек.

Также нужно осмотреть выходы тормозных контуров и стыки. Завершив осмотр снаружи, нужно проверить давление в системе.

Признаки неисправности главного тормозного цилиндра мы объяснили, жиагностируйте и в ремонт!

Что делать, если горит лампа тормозов на панели приборов?

Проверяем механическую составляющую

Самостоятельная диагностика – операция  простая. Делится она на две составляющие – механическую и электрическую. Первая – очень важна, поскольку  оценивает состояние привода тормозной системы и определяет ее работоспособность.

Сводится проверка механической составляющей к оценке уровня тормозной жидкости в бачке и состояния магистралей привода и компонентов системы – главного тормозного цилиндра и рабочих механизмов.

Тормозной бачок располагается в подкапотном пространстве, справа возле заднего щита моторного отсека. Найти его несложно, поскольку к крышке бачка подходит два провода.

При проверке отсоединяем провода и откручиваем крышку, чтобы определить уровень тормозной жидкости. На стенках бачка расположены метки, по которым и можно понять, сколько жидкости осталось. Нормальным считается уровень выше средины между метками.

Снижение ниже отметки «Min» указывает на утечку жидкости. Поэтому следующий этап — проверка магистралей и тормозных механизмов. Для этого осматриваем колеса с внутренней стороны. Если находим утечку жидкости с механизмов, то на дисках видим подтеки.

Для дополнительной проверки заводим авто и пару раз нажимаем на педаль тормоза, после чего откатываем машину и осматриваем поверхность земли на наличие следов вытекающей жидкости, проверяем уровень жидкости. Если она обнаружена – тормозная магистраль повреждена, при этом количество жидкости снизится.

При утечках тормозной жидкости эксплуатация авто недопустима, поскольку машина лишена тормозов. Лучшим вариантом в этом случае является вызов эвакуатора для доставки авто к месту ремонта. Но если опыта вождения достаточно, то добираемся на СТО или в гараж самостоятельно. Тормозные системы автомобилей обычно имеют два контура, и при пробое магистрали одного из них, второй продолжает работать. Но ввиду того, что эффективность тормозов на авто с поврежденной магистралью сильно снижается, двигаться нужно на небольшой скорости и с включенной аварийной сигнализацией.

Иногда возникает проблема с загорающейся сигнальной лампой при нажатии на педаль тормоза. Причина этого кроется в двух факторах – низком уровне жидкости в бачке и изношенных колодках дисковых тормозов. При торможении жидкость перетекает в рабочие цилиндры и количество ее в бачке падает ниже критической отметки, поэтому лампа и загорается. Лечится это установкой новых колодок и доливкой жидкости в бачок.

Проблемы с электрической составляющей

Если при осмотре выявлено, что магистрали и рабочие элементы системы не подтекают, то причину ищем в электрической составляющей. А поскольку она выполняет сигнальную функцию, то эксплуатация авто продолжается в обычном режиме. Но затягивать с выявлением и устранением проблемы не стоит, поскольку в этом случае сигнальная лампа не сработает при серьезной неисправности – утечке жидкости.

А проблемы с электрической частью возникают в:

• датчике уровня жидкости;
• датчике включения сигнала ручника;
• лампах стоп-сигнала;
• датчиках степени износа тормозных колодок.

Причиной  становится и проводка, которая ведёт к перечисленным элементам.

Неисправность датчика уровня жидкости возникает при окислении контактов, к которым подключается проводка, и  в пробое поплавка (если он пустотелый). В первом случае теряется контакт между датчиком и проводкой, что и приводит к загоранию лампы. Для устранения  зачищаем соединения. Во втором случае трещина в поплавке приводит к его наполнению жидкостью, из-за чего он погружается и замыкает контакты. В этом случае придется заменить крышку вместе с бачком и поплавком.

Проверить работоспособность датчика ручника несложно. Но для этого его нужно сначала обнаружить. Для проверки ставим авто на стояночный тормоз, после чего понажимаем на выступающий шток датчика, следя за лампой. Если она при нажатии штока гаснет, причина кроется не в этом датчике.

В процессе поиска проверяем работоспособность стоп-сигналов. Для этого просим помощника выжать педаль газа, а сами осматриваем фонари. Перегоревшая лампа запросто может стать причиной горящей сигнальной лампы.

Что касается датчиков износа колодок, то причина обычно кроется не в них самих, а в толщине фрикционных накладок. Меняем колодки, чтобы проблема решилась.

Напоследок отметим, что это основные причины горящей сигнальной лампы тормозной системы. Но в процессе поиска причины не лишним будет изучение схемы электропроводки, чтобы понять, что входит в схему и определить круг элементов, которые необходимо проверить.

Конструкция и принцип работы колесных тормозных цилиндров

Рабочие тормозные цилиндры делятся на два типа:

• Для барабанных колесных тормозных механизмов; • Для дисковых колесных тормозных механизмов.

Рабочие цилиндры в барабанных тормозах — это самостоятельные детали, которые устанавливаются между колодками и обеспечивают их раздвижение при торможении. Рабочие цилиндры дисковых тормозов интегрированы в тормозные суппорты, они обеспечивают прижим колодок к диску при торможении. Конструктивно эти детали имеют существенные отличия.

Колесный тормозной цилиндр барабанных тормозов в простейшем случае представляет собой трубку (литой корпус) со вставленными с торцов поршнями, между которыми находится полость для рабочей жидкости. С наружной стороны поршни имеют упорные поверхности для соединения с колодками, для защиты от загрязнений поршни закрыты эластичными колпачками. Также снаружи находится штуцер для соединения с тормозной системой.

Тормозной цилиндр дисковых тормозов представляет собой цилиндрическую полость в суппорте, в которую через уплотнительное кольцо вставлен поршень. С обратной стороны поршня предусмотрен канал со штуцером для соединения с контуром тормозной системы. В суппорте может быть от одного до трех цилиндров различного диаметра.

Работают колесные тормозные цилиндры просто. При торможении в контуре повышается давление, рабочая жидкость поступает в полость цилиндра и толкает поршень. Поршни цилиндра барабанных тормозов выталкиваются в противоположные стороны, каждый из них приводит в движение свою колодку. Поршни суппорта выходят из своих полостей и прижимают (прямо или косвенно, через специальный механизм) колодку к барабану. При прекращении торможения давление в контуре снижается и в какой-то момент усилия возвратных пружин становится достаточно для возврата поршней в первоначальное положение — ТС растормаживается.

Как работает ГТЦ?

Принцип работы ГТЦ построен на способности жидкости держать свою «форму» под действием определенного давления. При этом конструктивно устройства состоят из 2-секционного главного цилиндра, каждая из секций которого имеет свой гидравлический контур.

Переднеприводные машины состоят из контуров, которые объединяют тормозные системы задних и передних колес по схеме «крест-накрест». К примеру, правое заднее колесо связано с левым передним, а левое заднее — с правым передним.

По-другому обстоят дела на заднеприводных автомобилях, где контуры формируются по-иному. Так, один из контуров работает на двух передних колесах, а второй — на колесах сзади.

ГТЦ смонтирован на корпусе вакуумного усилителя. При этом заливка рабочей жидкости производится в 2-секционный бак, находящийся над основным цилиндром. Соединение бака с ГТЦ обеспечено, благодаря специальным отверстиям.

Чтобы упростить обслуживание стенки бачка были изготовлены из полупрозрачной пластмассы, что позволяет визуально держать под контролем уровень рабочей жидкости. Как только уровень опускается ниже нормированной величины, датчик дает сигнал на панель управления, и светится лампочка.

В самом корпусе ГТЦ есть два поршня, которые смонтированы один за другим. Первый имеет свободное расположение, а другой, наоборот, фиксирован и касается штоковой части вакуумного усилителя.

С целью повышения надежности поршни уплотнены с помощью резиновых манжет. Возврат поршней в первоначальное положение производится с помощью специальных пружин. К слову, именно они удерживают поршни в первоначальной позиции.

Как только вы нажимаете на педаль, производится вдавливание вакуумного усилителя посредством штока. Перемещаясь по цилиндрической полости, шток перекрывает отверстие для компенсации. Как следствие, в 1-м контуре возрастает давление, приводящее в движение 2-й поршенек. Итог — прирост общего давления и во 2-м контуре.

В момент перемещения поршней формируются пустые участки, которые наполняются рабочим составом. Подача тормозной жидкости производится через специальное отверстие. Движение поршеньков осуществляется до того момента, пока возвратная пружинка не выполнит свои функции.

ГТЦ в разобранном виде

В каждом из контуров уровень давления возрастает до максимума, что приводит механизм в рабочее состояние. После того как машина останавливается, а педаль отжимается, поршни занимают свое первоначальную позицию. При этом уровень давления в контуре выравнивается и становится аналогичным атмосферному.

Втягивание недостающего воздуха производится через специальное отверстие для компенсации. Когда поршень перемещается в обратном направлении, рабочий состав выдавливается обратно в бачок.

Плюс контурной системы заключается в том, что при выходе из строя одного контура другой продолжает выполнять свои функции. К примеру, если будет утечка, то она проявит себя более глубоким «проваливанием» педали, но работа тормозов все равно останется на высоком уровне.

Замена передних колодок Лада Гранта

Срок замены передних колодок не регламентирован производителем. Однако регулярно необходимо проверять толщину накладок. Для этого достаточно снять колесо и посмотреть на смотровое окно в суппорте. При толщине колодки Лада Гранта менее 2-1,5 мм требуется замена всех 4 колодок.

Перед началом работы открываем капот и заглядываем в бачок с тормозной жидкостью. Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка. Сняв переднее колесо, надежно фиксируем Лада Гранта на надежной подставке.

Пассатижами отгибаем края стопорной пластины болта крепления цилиндра к нижнему направляющему пальцу. Накидным ключом «на 13» отворачиваем болт, удерживая направляющий палец ключом «на 17».

Вынимаем болт со стопорной пластиной.

Поднимаем скобу и вынимаем тормозные колодки из их направляющей.

Внимание! После того как скоба повернута относительно направляющей колодок, не нажимайте педаль тормоза, так как поршень может полностью выйти из цилиндра. Очищаем от грязи и коррозии посадочные места колодок в суппорте и направляющей колодок

Перед установкой новых колодок необходимо максимально переместить поршень внутрь цилиндра

Выполнить эту операцию можно разными способами

Перед установкой новых колодок необходимо максимально переместить поршень внутрь цилиндра. Выполнить эту операцию можно разными способами

Очищаем от грязи и коррозии посадочные места колодок в суппорте и направляющей колодок. Перед установкой новых колодок необходимо максимально переместить поршень внутрь цилиндра. Выполнить эту операцию можно разными способами.

Раздвижными пассатижами утапливаем поршень в цилиндр.

Либо вставляем через окно суппорта отвертку с широким лезвием или монтажную лопатку и опираясь ею на тормозной диск, сдвигаем скобу, утапливая поршень в цилиндр. Эту процедуру можно провести еще до начала разборки тормозного механизма. Если не утопить поршень, то вставить новые, более толстые колодки не получится.

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.

В процессе эксплуатации поверхность вентилируемого диска тормозного механизма Lada Granta становится неровной, в результате чего площадь соприкосновения новых, еще не приработавшихся колодок с диском уменьшается

Поэтому в течение первых 100 километров пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность и учитывайте увеличенный тормозной путь

Тормозная система

Тормоза являются ключевым элементом безопасности авто. И для этого тормозная система состоит из ряда компонентов, включая диски, колодки, тормозную жидкость и многое другое. Постоянная модернизация сделала ТС очень сложной.

Тормозная система включает в себя:

 Педаль — это рычаг, с помощью которого водитель прилагает необходимую силу для выработки давления в тормозном насосе и передачи энергии на различные компоненты системы.

 Сервотормоз — это механизм, способный применять вспомогательную энергию, которая добавляется к энергии, создаваемой водителем в процессе торможения, так, что усилия водителя становятся ниже приемлемых пределов. Задача механизма заключается в облегчении торможения, то есть водителю придется прилагать меньше усилий на нажатие педали.

 Насос — отвечает за генерацию давления в пределах тормозной цепи. Он имеет отверстия для входа и выхода жидкости, поршень, который движется внутрь и имеет уплотнение, чтобы внутренняя часть цилиндра была водонепроницаемой, проталкивая через шатун к педали тормоза. Насос включает в себя емкость, где размещена гидравлическая жидкость системы, а также датчик уровня.

 Тормозные колодки — они отвечают за создание трения в тормозном диске для замедления транспортного средства. В настоящее время антизагрязняющие стандарты требуют изготовления тормозных колодок без асбеста, поскольку это вредное для здоровья и окружающей среды вещество.

 Тормозные диски — это тормозное устройство состоит из чугунного диска перламутрового серого цвета, который соединяет ступицу колеса или является ее частью. Работает путем вращения с колесом и представляет собой движущийся элемент торможения.

Тормозное устройство автомобиля является одной из важнейших активных систем безопасности транспортного средства и собирает все те элементы, миссия которых заключается в постепенном замедлении и остановке машины.

Основные признаки поломок ГТЦ

лада Основная задача этого узла – равномерное распределение рабочего тела гидросистемы по контурам. Поэтому малейшая разбалансировка приводит к снижению эффективности торможения

Чтобы определить состояние главного цилиндра или необходимость его замены специалисты советуют обращать внимание на такие факторы, как:

• показания контрольной лампы на приборной панели;
• подтекания тормозного масла;
• трещины на корпусе

При обнаружении хотя бы одного из этих признаков следует немедленно заняться ремонтом. Можно, конечно, провести частичное восстановление дефектных деталей, но практика показывает, что более рациональным будет установка нового узла в сборе.

Разные виды провалов педали тормоза

Теперь в общих чертах рассмотрим разновидности нашей неисправности. Дело в том, что педаль тормоза может проваливаться по-разному, и это надо учитывать при поиске причины

Ещё важно принимать во внимание обстоятельства, при которых случаются провалы. Это помогает быстрее исключить поломки, которые к отдельным ситуациям не имеют никакого отношения

Виды провалов педали тормоза:

• при работающем двигателе;
• после замены колодок;
• после прокачки тормозов;
• резкие провалы;
• плавные провалы;
• педаль проваливается иногда;
• проблема исчезает после нескольких нажатий;
• педаль проваливается и жидкость не уходит.

Если педаль проваливается при неработающем двигателе, то это означает полное отсутствие тормозов и грядущий серьёзный ремонт. «Хороша» такая поломка тем, что найти её причину несложно. Обычно она где-то на видном месте, и сразу же обнаруживается при беглом осмотре. Но, как правило, такое встречается не очень часто. В основном педаль тормоза проваливается при работающем двигателе.

Провалы после замены колодок, жидкости и других манипуляций с тормозной системой — это отдельные истории

Каждой из них ниже уделено внимание. Если удалось сопоставить неисправность с недавним ремонтом или обслуживанием системы торможения, это будет отличной подсказкой при поиске причины

Резкие провалы, плавные, периодические и исчезающие после нескольких нажатий — это всё не очень сильно помогает найти проблему. Однако позволяет оценить масштабы катастрофы. К примеру, если педаль проваливается лишь иногда, это говорит о том, что поломка не критическая, и её будет сложнее искать. Резкие провалы, с одной стороны, более пугающие, но с другой стороны упрощают диагностику.

Последняя распространённая разновидность неисправности системы — это когда педаль тормоза проваливается, но жидкость не уходит. То есть, герметичность не нарушена. На что указывают такого рода симптомы, тоже рассмотрено ниже.

Основные причины провалов педали при торможении

Провал тормозов при нажатии на педаль непосредственно во время езды может происходить практически по всем причинам, рассмотренным в остальных разделах данной статьи

Но особое внимание нужно уделить вакуумному усилителю

Чтобы понять, как он влияет на работу тормозной системы, водитель может провести простой эксперимент. В неподвижной машине с заведенным мотором на нейтральной передаче нужно слегка нажать на педаль газа, увеличив обороты до 1300–1500 об/мин. Второй ногой нужно нажать на тормоз – педаль моментально провалится в пол. Это нормальное явление, поскольку вакуумный усилитель начинает активнее работать, когда дроссельная заслонка открыта больше, чем на холостом ходу двигателя.

При поломках усилителя такое может наблюдаться и при отпущенной педали газа. Он вырабатывает слишком высокое усилие, из-за чего педаль вдавливается в пол от малейшего нажатия ногой. Даже если при этом машина эффективно тормозит, такая неисправность создает потенциальную опасность. Из-за некорректной работы усилителя водитель хуже чувствует педаль тормоза, и ему становится сложнее контролировать усилие. Вместо плавного торможения машина может тормозить слишком резко, вплоть до скольжения юзом по асфальту.
